1．大型设备的导轨都比较长，安装多采用强制调 平，即用地脚螺栓来调整直线度和平行度。强制调平的 内应力释放是保证安装精度的最大难题。
如一种龙门刨床的床身有6.3m长，在8m导轨磨床上 磨削完成后，在基础上安装调平则要经过粗调、半精调 和精调，即要经过一天调两次，一天调一次，影响。
（2）用光学自准直仪测量时，为消除视觉误差，反射 镜应由近到远逐挡测量，记录数字。测量完后应由远到 近抽挡复查，特别是最近的零位，误差应不超过±2格 （旋钮刻度值）。
课题6 综合技能训练（二）
二、大型设备导轨的修复及调整
大型设备床身导轨的特点是大、长，多采用机械加 工。修复大型设备导轨时要特别注意。
课题6 综合技能训练（二）
2．多段对接的较长床身，如B228-14型龙门刨床 的床身是由五段对接的，若没有设备来加工全长，只能 分段加工，这就要保证五段床身导轨的几何形状、空间 位置完全对应，一般是采取作样板为基准的方法。
先磨削中间最长段，以此作样板，再用样板去检验 另外两段床身导轨的几何形状。对接后要重新扩铰定位 销孔，以可靠连接。
课题6 综合技能训练（二）
（5）刮平导轨A，以A1导轨为基准测量两导轨的扭 曲度，在专用桥板上放水平仪，平面度要求 0.005mm/1000mm，0.01mm/全长。直线度只许中凸，要求 直线度0.005mm/1000mm，0.01mm/全长。
2．刮削时应注意的问题
（1）若没有恒温条件，只是在室内操作，测量导轨精 度时必须在相同室温下测量，误差为±2℃，以减小温差 变形。
也有采取以工作台导轨为基准，对研床身导轨刮削 的方法，这是最原始、劳动强度最大，但最简单、可靠 的方法。

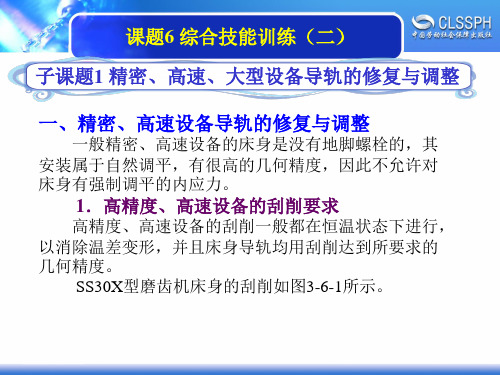

SS30X型磨齿机床身的刮削如图3-6-1所示。
课题6 综合技能训练（二）
