水泥厂回转窑工艺流程主要包括以下几个步骤：
1. 原材料的预处理：包括矿物质、燃料和辅材料的处理和准备。

这些原材料需要经过破碎、混合、粉碎、筛分等工序进行预处理。

2. 原材料的送入窑：预处理好的原材料通过输送机或气力输送系统送入窑内。

3. 旋转窑的加热：回转窑靠近窑口的部分被称为“预热区”，煤粉喷入窑内燃烧，将恒温气体和完全燃烧后的烟气送入预热区，从而使原材料迅速脱水、分解、煅烧。

4. 熟料下料：熟料是指经过煅烧后的原材料，从窑尾排出。

5. 冷却：熟料通过空气或水冷却，此时已形成粉料。

6. 粉磨：将冷却后的熟料粉碎，得到水泥粉。

7. 包装：将水泥粉经由自动包装机进行包装。

以上就是水泥厂回转窑工艺流程的基本步骤，不同的水泥厂具体操作可能存在细微差异。

水泥旋转窑的工作原理是由窑尾把生料粉加入回转窑，由于窑简体与水平呈一夹角安装在托轮上(尾高，头低)，简体在传动装置驱动下旋转时，生料在简体内沿周向翻滚的同时，沿轴线由窑尾向窑头移动；在窑头有燃烧器将燃油或煤粉喷人已点燃的窑内，所形成的火焰或热气向窑尾流动，这样使沿周向翻滚且沿轴线由窑尾向窑头移动的生料粉在移动的过程中被加热煅烧，生料粉在加热和煅烧过程中发生物理和化学反应，最终煅烧成熟料由窑头卸出。

水泥回转窑由筒体、传动装置,托、挡轮支撑装置,窑衬,窑尾密封,窑头及燃料装置等部分组成。

水泥回转窑在高温状态下重载交变慢速运转,其附件设备维护和热工制度控制的水平关系到回转窑运行的安全和效率。

传动装置的维护重点是设备的润滑、运行状态、动态检测以及大小齿轮的啮合精度；支承装置的安装精度决定着回转窑能否安全可靠运行,运行中应注意合理控制各档托轮承载量分配、托轮的布置形式、液压挡轮的上下行压力及时间、托轮的受力、轮帯与垫板的间隙。

密封装置的好坏,直接影响到回转窑热工制度及运行成本。

加强回转窑日常维护数据整理分析,有利于设备的管理工作。

水泥回转窑是一个倾斜度为3%~5%的钢筒，水泥生料由窑尾加入，慢慢向窑口运动。

所加入的水泥生料在温度较高的条件下，发生一系列的变化，按照不同变化在回转窑内所处的不同位置，被划分为不同的“带”，新型干法回转窑几乎没有干燥带和预热带。

矿山机械是一家以矿山、建材、冶金、化工、环保机械为主，集设计、研发、生产、销售安装为一体的机械制造企业。

主要生产砂石设备、选矿设备、磨粉设备、建材设备的高新科技为主的环保设备。

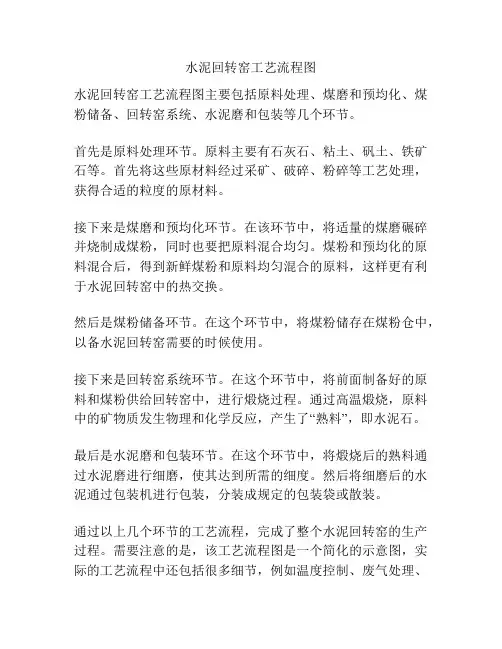

水泥回转窑工艺流程
《水泥回转窑工艺流程》
水泥回转窑是水泥熟料烧成设备中常用的一种，其工艺流程如下：
1.原料预处理
原料包括石灰石、黏土、铁矿石等，需要进行粉碎、混合，并控制配料比例以确保烧成的水泥符合标准要求。

2.干法制成粉磨
原料预处理后，需要经过粉磨设备进行干法制成，使原料颗粒达到所需的粒度和分布。

3.粉煤灰和矿山渣的预处理
对于使用粉煤灰和矿山渣作为原料的水泥回转窑，需要对这些辅助原料进行预处理，以保证其质量符合要求。

4.熟料的烧炼
原料经过粉磨后，将其送入水泥回转窑进行烧成。

熟料的烧成一般分为预热、分解、煅烧等阶段，需要通过控制窑内气氛、温度和转速等参数来确保熟料的质量。

5.水泥磨
熟料经过烧成后，需要进行水泥磨加工，使其成为水泥产品。

水泥磨的工艺流程包括干法制成、水泥磨的使用，以及通过控制粉磨设备参数来获得所需粉磨度的水泥成品。

以上就是水泥回转窑的工艺流程，通过严格控制每个环节的参数和质量，可以生产出高质量的水泥产品。

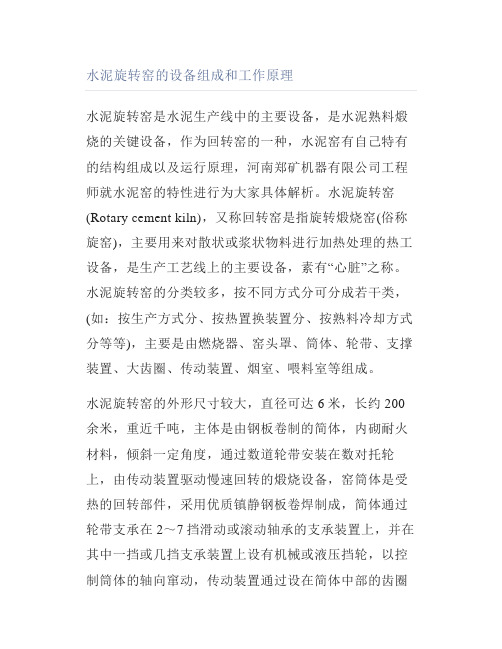

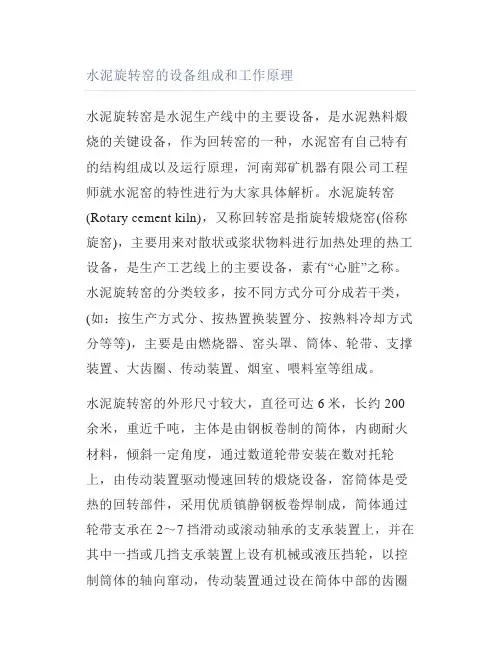

水泥旋转窑的设备组成和工作原理水泥旋转窑是水泥生产线中的主要设备，是水泥熟料煅烧的关键设备，作为回转窑的一种，水泥窑有自己特有的结构组成以及运行原理，河南郑矿机器有限公司工程师就水泥窑的特性进行为大家具体解析。

水泥旋转窑(Rotary cement kiln)，又称回转窑是指旋转煅烧窑(俗称旋窑)，主要用来对散状或浆状物料进行加热处理的热工设备，是生产工艺线上的主要设备，素有“心脏”之称。

水泥旋转窑的分类较多，按不同方式分可分成若干类，(如：按生产方式分、按热置换装置分、按熟料冷却方式分等等)，主要是由燃烧器、窑头罩、筒体、轮带、支撑装置、大齿圈、传动装置、烟室、喂料室等组成。

水泥旋转窑的外形尺寸较大，直径可达6米，长约200余米，重近千吨，主体是由钢板卷制的简体，内砌耐火材料，倾斜一定角度，通过数道轮带安装在数对托轮上，由传动装置驱动慢速回转的煅烧设备，窑筒体是受热的回转部件，采用优质镇静钢板卷焊制成，简体通过轮带支承在2～7挡滑动或滚动轴承的支承装置上，并在其中一挡或几挡支承装置上设有机械或液压挡轮，以控制筒体的轴向窜动，传动装置通过设在简体中部的齿圈使简体按要求的转速回转，由于安装和维修的需要，较大的窑设有使筒体以很低转速回转的辅助传动装置；为防止冷空气进入和烟气粉尘溢出筒体，在筒体的进料端(尾部)和出料端(头部)设有可靠的窑尾和窑头密封装置。

简体上设置有测温和取样孔装置，窑头罩上设有测压元件，较大规格的窑还需设置红外线测温仪对筒体监控测温。

水泥旋转窑的工作原理是由窑尾把生料粉加入回转窑，由于窑简体与水平呈一夹角安装在托轮上(尾高，头低)，简体在传动装置驱动下旋转时，生料在简体内沿周向翻滚的同时，沿轴线由窑尾向窑头移动；在窑头有燃烧器将燃油或煤粉喷人已点燃的窑内，所形成的火焰或热气向窑尾流动，这样使沿周向翻滚且沿轴线由窑尾向窑头移动的生料粉在移动的过程中被加热煅烧，生料粉在加热和煅烧过程中发生物理和化学反应，最终煅烧成熟料由窑头卸出。

水泥回转窑的工作原理和结构介绍水泥回转窑是水泥生产过程中的重要设备，它通过高温处理原料，在窑内进行物理化学反应，最终产生水泥熟料。

本文将详细介绍水泥回转窑的工作原理和结构。

工作原理水泥回转窑的工作原理如下： 1. 原料进料：原料（如石灰石、粉煤灰、铁矿石等）通过进料设备进入水泥回转窑。

2. 升温区：原料在水泥回转窑中自上而下地流动，经过升温区。

升温区内通常有燃料和燃烧空气，通过燃烧将原料加热到1500°C以上。

3. 煅烧区：在煅烧区，原料经过高温处理，发生物理化学反应，形成水泥熟料。

这个过程主要是熟化石灰石中的矿物，如石英，形成熟料矿物等。

4. 冷却区：煅烧后的水泥熟料通过冷却区进行冷却，以降低其温度，准备进入下一个工艺环节。

5. 出料：冷却后的水泥熟料从水泥回转窑的出料口流出，再经过破碎、磨粉等工序，最终制成水泥产品。

结构水泥回转窑主要由以下几个部分构成： 1. 窑筒：水泥回转窑的主体部分，通常为圆柱形。

窑筒由耐高温材料制成，以抵御高温和腐蚀。

2. 转子：位于窑筒内部并固定在回转窑的轴上，通过驱动装置带动窑筒转动。

转子通常由多个钢制齿轮组成，以确保窑筒的稳定转动。

3. 辊轮：固定在窑筒外侧，起到支撑窑筒和转子的作用。

辊轮通常由钢制制成，具有一定的承重能力。

4. 驱动装置：用于带动转子和窑筒的转动。

驱动装置通常由电机、减速器和联轴器等组成。

5. 进料装置：用于将原料输送到水泥回转窑中。

进料装置通常包括给料斗、螺旋输送机等设备。

6. 出料装置：用于将冷却后的水泥熟料从水泥回转窑中排出。

出料装置通常包括排料板、出料斗等设备。

水泥回转窑的优势水泥回转窑具有以下优势： 1. 高效性：水泥回转窑具有较大的传热面积和高温区的维持时间，能够高效地将原料加热到所需的温度。

2. 灵活性：水泥回转窑可以通过调整进料量、进料位置和窑转速来控制生产过程，以适应不同的原料和生产要求。

3. 稳定性：水泥回转窑具有良好的稳定性和可靠性，可以连续稳定地生产高质量的水泥熟料。

回转窑图纸（河南宏科重工）提供下图是回转窑图纸：回转窑的设备构成主要有三部分：1.窑壳，它是回转窑（旋窑）的主体，窑壳钢板厚度在40mm左右的钢板，胎环的附近，因为承重比较大，此处的窑壳钢板要厚一些。

窑壳的内部砌有一层200mm左右的耐火砖。

窑壳在运转的时候，由于高温及承重的关系，窑壳会有椭园型的变形，这样就会对窑砖产生压力，影响窑砖的寿命。

在窑尾大约有一米长的地方为锥形，使从预热机进料室来的料能较为顺畅地进入到窑内。

2.胎环、支持滚轮、轴承、胎环与支持滚轮都是用来支撑窑的重量用。

胎环是套在窑壳上，它与窑壳间并没有固定，窑壳与胎环之间是加有一块铁板隔开，使胎环与窑壳间保留一定间隙，不能太大也不能过小。

如果间隙太小，窑壳的膨胀受到胎环的限制，窑砖容易破坏。

如果间隙太大，窑壳与胎环间相对移动、磨擦更加利害，也会使窑壳的椭圆变形更加严重。

通常要在二者间加润滑油。

我门可以通过窑壳与胎环间的相对运动来凭估计窑壳的椭圆变形程度。

窑壳与胎环之间存在着热传导率的差异，必需借助外部的风车来帮助窑壳散热，平衡减小两者间的温差。

否则窑壳的膨胀会受到胎环的限制。

在开窑时，窑壳的升温速率高于胎环，窑工必须控制回转窑（旋窑）的升温速率在50℃/h，这样有利保护窑砖。

通常托轮要比轮带宽50-100mm毫米左右，滚轮轴承是采用巴氏合金，如果轴承失去润滑，会使轴承因温度过高而烧坏。

在轴承处都有冷却水进行循环冷却。

为减少窑壳对胎环的热辐射，造成托轮温度过高，在二者之间都加有隔热板来减少热辐射。

回转窑（旋窑），一般有2组到3组托轮。

3.止推滚轮就是限制回转窑（旋窑）吃下或吃上时的极限开关。

因为支持滚轮要比窑胎宽一些，为使托轮与轮带能够上下移动，磨损均匀。

在胎环的端面设有止推滚轮。

止推滚轮只是起到阻挡的作用，滚轮本身并没有动力。

窑体的吃上吃下是靠滚轮的偏位，将托轮与窑的中心线有一定角度，让托轮给窑体有向上的力，使窑壳上移。

有时撒一些生料粉或将托轮擦干净，增大其磨擦系数，也可使窑体上移。

水泥回转窑结构图及水泥回转窑原理讲解水泥回转窑结构图水泥回转窑模型图解1 水泥回转窑生产工艺简介整个工艺流程主要有生料粉末预均化，五级旋风预热，预分解，窑内煅烧，蓖冷机冷却及熟料粉碎等工序组成。

2 水泥回转窑原理讲解：水泥回转窑生产自动化对DCS系统的要求对于年产30万吨水泥生产线，按工艺及实现生产过程控制对DCS系统有如下要求:(1)根据厂方的具体技术要求，目前DCS主要监控生产线的四大部分:窑头、窑中、窑尾和煤粉制备。

共设置560个I/O点，其中模拟量输入72点，模拟量输出25点，数字量输入267点，数字量输出139点，热电偶及热电阻分别为22点和35点。

窑头、窑中(点) 窑尾(点) 煤粉制备(点)AI 21 11 40AO 7 6 12DI 112 48 107DO 64 20 55RTD 5 16 14T/C 3 4 15(2)根据该水泥厂实际情况和生产工艺，整个回转窑系统共设置12个控制回路，其它各设备则采用直接控制和顺序控制方式。

12个控制回路中，压力控制回路6个，流量控制回路3个，料位控制回路1个，温度控制回路2个。

(3)为减轻人工操作强度，提高自动化程度和系统可靠性，由DCS系统实现联锁保护功能。

同时为了操作方便和直观，在工作站界面中，将工艺流程及各种运行设备工况按比例设计操作界面，并随时对各部位进行动态显示。

测量值如温度、压力、流量、料位等数据实现动态显示，阀位开度以百分比表示，料位用彩色棒图动态模拟。

不同物料管道用不同颜色来区别，其物料流向用箭头表示。

(4)为了对生产进行有效监控，以便优化工艺条件如故障查找，对32个重要参数用历史趋势曲线进行汇总。

如回转窑各段的窑温，五级旋风及窑尾分解炉等处的温度、压力等，以及各控制回路的测量值等，以上就是关于水泥回转窑原理讲解和水泥回转窑结构图的讲解。

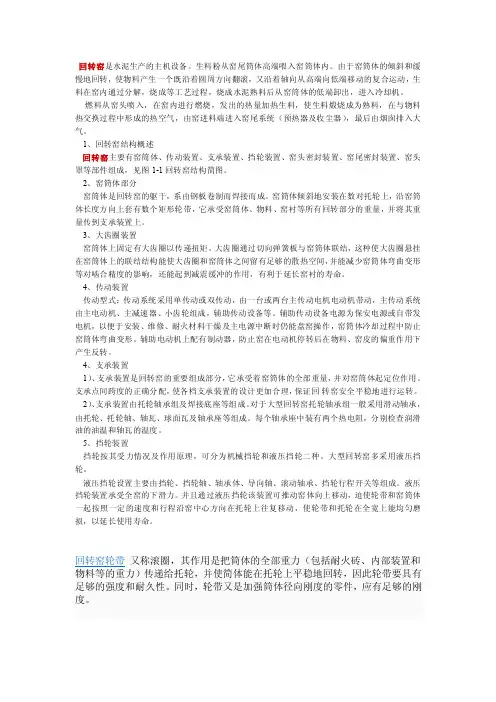

回转窑是水泥生产的主机设备。

生料粉从窑尾筒体高端喂入窑筒体内。

由于窑筒体的倾斜和缓慢地回转，使物料产生一个既沿着圆周方向翻滚，又沿着轴向从高端向低端移动的复合运动，生料在窑内通过分解，烧成等工艺过程，烧成水泥熟料后从窑筒体的低端卸出，进入冷却机。

燃料从窑头喷入，在窑内进行燃烧，发出的热量加热生料，使生料煅烧成为熟料，在与物料热交换过程中形成的热空气，由窑进料端进入窑尾系统（预热器及收尘器），最后由烟囱排入大气。

1、回转窑结构概述回转窑主要有窑筒体、传动装置、支承装置、挡轮装置、窑头密封装置、窑尾密封装置、窑头罩等部件组成，见图1-1 回转窑结构简图。

2、窑筒体部分窑筒体是回转窑的躯干，系由钢板卷制而焊接而成。

窑筒体倾斜地安装在数对托轮上，沿窑筒体长度方向上套有数个矩形轮带，它承受窑筒体、物料、窑衬等所有回转部分的重量，并将其重量传到支承装置上。

3、大齿圈装置窑筒体上固定有大齿圈以传递扭矩。

大齿圈通过切向弹簧板与窑筒体联结，这种使大齿圈悬挂在窑筒体上的联结结构能使大齿圈和窑筒体之间留有足够的散热空间，并能减少窑筒体弯曲变形等对啮合精度的影响，还能起到减震缓冲的作用，有利于延长窑衬的寿命。

4、传动装置传动型式：传动系统采用单传动或双传动，由一台或两台主传动电机电动机带动，主传动系统由主电动机、主减速器、小齿轮组成，辅助传动设备等。

辅助传动设备电源为保安电源或自带发电机，以便于安装、维修、耐火材料干燥及主电源中断时仍能盘窑操作，窑筒体冷却过程中防止窑筒体弯曲变形。

辅助电动机上配有制动器，防止窑在电动机停转后在物料、窑皮的偏重作用下产生反转。

4、支承装置1）、支承装置是回转窑的重要组成部分，它承受着窑筒体的全部重量，并对窑筒体起定位作用。

支承点间跨度的正确分配，使各档支承装置的设计更加合理，保证回转窑安全平稳地进行运转。

2）、支承装置由托轮轴承组及焊接底座等组成。

对于大型回转窑托轮轴承组一般采用滑动轴承，由托轮、托轮轴、轴瓦、球面瓦及轴承座等组成。
