CAD绘图命令

CAD常用命令汇总及详解1. Line（直线）：这是最基本的绘图命令之一，用于绘制直线。

按下Line命令后，需要指定起点和终点来定义直线的位置和长度。

2. Circle（圆）：用于绘制圆形，通过指定圆心和半径来定义圆的大小和位置。

3. Arc（弧）：用于绘制弧形，通过指定起点、终点和半径来定义弧的形状和大小。

4. Rectangle（矩形）：用于绘制矩形，通过指定对角线的两个角点来定义矩形的位置和大小。

5. Polyline（多段线）：用于绘制由多个线段组成的连续图形。

可以通过指定不同的顶点来定义多段线的形状。

6. Fillet（倒角）：用于给两条直线或两条弧线的交点添加一个圆角。

可以指定倒角的半径来定义圆角的大小。

7. Trim（修剪）：用于修剪两个交叉的实体，将一个实体的一部分去除，使得两个实体之间产生一个平滑的过渡。

8. Extend（延伸）：用于延长两条交叉的实体，将一个实体延长到与另一个实体相交或延长线的位置停止。

9. Mirror（镜像）：用于将一个实体沿着一条轴线进行镜像对称。

可以指定镜像轴线的位置和方向。

10. Offset（偏移）：用于在选定的对象周围创建一个与原始对象相似但平行于原始对象的新对象。

可以指定偏移距离和方向。

11. Hatch（填充）：用于在封闭的区域内填充图案或颜色，以提供更直观的视觉效果。

12. Dimension（标注）：用于在绘图中添加尺寸标注，以显示实体的大小和位置。

13. Text（文本）：用于添加文本注释，可以输入任意文本，并通过选择字体和样式来设置文本的外观。

14. Block（块）：用于将一组对象组合为一个整体，以便在绘图中多次重复使用。

15. Layer（图层）：用于管理绘图中的不同图层，可以调整图层的显示顺序、颜色和线型等属性。

16. Viewport（视口）：用于在绘图中创建一个可缩放的窗口，以显示不同的绘图比例和视图方向。

17. Plot（打印）：用于打印或输出绘图，可以选择不同的打印设置和图纸布局。

在AutoCAD 中，常用命令主要包括绘图命令、修改命令、视图控制命令以及其他一些常用命令。

以下是一些常用的AutoCAD 命令：绘图命令：LINE：绘制直线。

CIRCLE：绘制圆。

ARC：绘制圆弧。

POLYGON：绘制多边形。

RECTANGLE：绘制矩形。

TRIANGLE：绘制三角形。

SPLINE：绘制样条曲线。

ELLIPSE：绘制椭圆。

HATCH：图案填充。

修改命令：COPY：复制对象。

MIRROR：镜像对象。

ROTATE：旋转对象。

SCALE：缩放对象。

EXTEND：延伸对象。

TRIM：修剪对象。

BREAK：打断对象。

ARRAY：创建阵列。

视图控制命令：PAN：平移视图。

ZOOM：缩放视图。

ROTATEVIEW：旋转视图。

其他常用命令：TEXT：创建文本。

DIMENSION：创建标注。

BLOCK：创建块。

INSERT：插入块。

MTEXT：创建多行文本。

MLINE：创建多线对象。

LAYER：设置图层。

LINETYPE：设置线型。

LWTYPE：设置线宽。

UNITS：设置单位。

QSELECT：快速选择对象。

HATCHCOMMAND：图案填充命令。

BHATCHCOMMAND：使用图案填充封闭区域或选定对象。

三维建模常用命令：3DARRAY：创建三维阵列；3A 3DFACE：创建三维面；3F 3DORBIT：控制在三维空间中交互式查看对象；3DO 3DPOLY：在三维空间中使用“连续”线型创建由直线段组成的多段线；3P ADCENTER：管理内容；ADC ALIGN：在二维和三维空间中将某对象与其他对象对齐；ALAPPLOAD：加载或卸载应用程序并指定启动时要加载的应用程序；AP ARC：创建圆弧；A AREA：计算对象或指定区域的面积和周长；AA ARRAY：创建按指定方式排列的多重对象副本；AR ATTDEF：创建属性定义；ATT ATTEDIT：改变属性信息；ATE ATTEXT：提取属性数据；D。

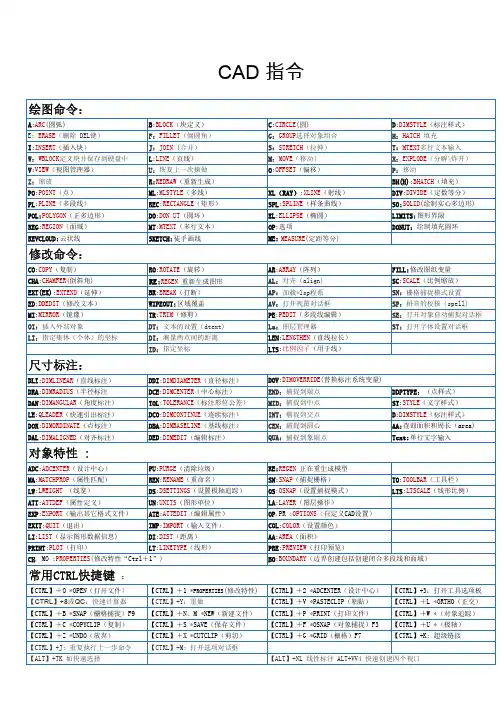

A :ARC (圆弧)B :BLOCK （块定义）C :CIRCLE (圆)D :DIMSTYLE （标注样式）E: ERASE （删除 DEL键）F：FILLET （倒圆角）G：GROUP 选择对象组合H：HATCH 填充I :INSERT （插入块）J：JOIN (合并）S：STRETCH （拉伸）T：MTEXT 多行文本输入W：WBLOCK 定义块并保存到硬盘中L :LINE （直线）M：MOVE （移动）X：EXPLODE （分解\炸开）V :VIEW （视图管理器）U：恢复上一次操做O :OFFSET （偏移）P：移动Z：缩放R:REDRAW （重新生成）BH(H):BHATCH （填充）PO :POINT （点）ML :MLSTYLE （多线）XL（RAY）:XLINE （射线）DIV :DIVIDE （定数等分）PL :PLINE （多段线）REC :RECTANGLE （矩形）SPL :SPLINE （样条曲线）SO:SOLID (绘制实心多边形)POL:POLYGON （正多边形）DO :DON UT （圆环）EL :ELLIPSE （椭圆）LIMITS:图形界限REG :REGION （面域）MT :MTEXT （多行文本）OP :选项DONUT：绘制填充圆环REVCLOUD:云状线SKETCH:徒手画线ME: MEASURE (定距等分)CO :COPY （复制）RO :ROTATE （旋转）AR :ARRAY （阵列）FILL:修改图纸变量CHA :CHAMFER (倒斜角)RE :REGEN 重新生成图形AL：对齐（align)SC :SCALE （比例缩放）EXT(EX):EXTEND （延伸）BR :BREAK （打断）AP：加载*lsp程系SN：栅格捕捉模式设置ED :DDEDIT （修改文本）WIPEOUT:区域覆盖AV：打开视图对话框SP：拼音的校核（spell)MI :MIRROR （镜像）TR :TRIM （修剪）PE :PEDIT （多段线编辑）SE：打开对象自动捕捉对话框OI：插入外部对象DT：文本的设置（dtext)La：图层管理器ST：打开字体设置对话框LI：指定集体（个体）的坐标DI：测量两点间的距离LEN :LENGTHEN （直线拉长）ID：指定坐标LTS :比例因子（用于线）DLI :DIMLINEAR （直线标注）DDI :DIMDIAMETER （直径标注）DRA :DIMRADIUS （半径标注DCE :DIMCENTER （中心标注）END：捕捉到端点DDPTYPE：（点样式）DAN :DIMANGULAR （角度标注）TOL :TOLERANCE （标注形位公差）MID：捕捉到中点ST :STYLE （文字样式）LE :QLEADER （快速引出标注）DCO :DIMCONTINUE （连续标注）INT：捕捉到交点D :DIMSTYLE （标注样式）DOR :DIMORDINATE （点标注）DBA :DIMBASELINE （基线标注）CEN：捕捉到圆心AA:查询面积和周长（area)DAL :DIMALIGNED （对齐标注）DED :DIMEDIT （编辑标注）QUA：捕捉到象限点Text:单行文字输入ADC :ADCENTER （设计中心）PU :PURGE （清除垃圾）RE:REGEN 正在重生成模型MA :MATCHPROP （属性匹配）REN :RENAME （重命名）SN :SNAP （捕捉栅格）TO :TOOLBAR （工具栏）LW :LWEIGHT （线宽）DS :DSETTINGS （设置极轴追踪）OS :OSNAP （设置捕捉模式）LTS :LTSCALE （线形比例）ATT :ATTDEF （属性定义）UN :UNITS （图形单位）LA :LAYER （图层操作）EXP :EXPORT （输出其它格式文件）ATE :ATTEDIT （编辑属性）OP ,PR :OPTIONS （自定义CAD设置）EXIT :QUIT （退出）IMP :IMPORT （输入文件）COL :COLOR （设置颜色）LI :LIST （显示图形数据信息)DI :DIST （距离）AA :AREA （面积）PRINT :PLOT （打印）LT :LINETYPE （线形）PRE :PREVIEW （打印预览）【CTRL】＋O *OPEN（打开文件）【CTRL】＋1 *PROPERTIES (修改特性)【CTRL】＋2 *ADCENTER（设计中心）【CTRL】+3：打开工具选项板【CTRL 】+8或QC ：快速计算器【CTRL】+Y：重做【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋L *ORTHO（正交）【CTRL】＋B *SNAP（栅格捕捉）F9【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋W *（对象追踪）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋S *SAVE（保存文件）【CTRL】＋F *OSNAP（对象捕捉）F3【CTRL】＋U *（极轴）【CTRL】＋Z *UNDO（放弃） 【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋G *GRID（栅格）F7【CTRL】+K: 超级链接【CTRL】+J: 重复执行上一步命令【CTRL】+M: 打开选项对话框【ALT】+TK 如快速选择绘图命令：修改命令：尺寸标注：对象特性 :DOV :DIMOVERRIDE (替换标注系统变量)CH , MO :PROPERTIES (修改特性“Ctrl＋1”)BO :BOUNDARY （边界创建包括创建闭合多段线和面域）常用CTRL快捷键 ：【ALT】+NL 线性标注 ALT+VV4 快速创建四个视口常用功能键 ：【F1】 *HELP（帮助）【F2】 *（文本窗口）【F3】 *OSNAP（对象捕捉）【F4】数字化仪控制【F5】等轴测平面切换【F6】控制状态行上坐标的显示方式【F7】 *GRIP（栅格显示模式控制）【F8】 *ORTHO（正交）【F9】 *GRIP（栅格捕捉模式控制）【F10】极轴模式控制【F11】对象追踪模式控制其它类指令 ：PAR:用平行线捕着画平行线LIMITS:在当前的“模型”PER:用垂足捕着画垂线TAN：画切线PO:POINT(创建点)DDPTYPE：点样式FRO:from(基点捕捉)指令内相对参考点的点偏移控制代码与特殊字符 ：直径￠：%%C C°(度数)：%%D±(正负公差)：%%PΩ(欧姆):\U+03A9□(地界线):\U+214A下标2:\U+2082M2(平方):\U+00B2 或M%%178M3(立方):\U+00B3或M%%179上划线ˉ：%%o%%p ： 正负号±下划线＿：%%u10-6 :用多行文字，首先输入10-5^，然后选中-5^，右键---堆叠即可CAD文件加密方法:【工具】→【选项】→【打开和保存】→【安全选项】PS:( PSPACE)是从布局的视口内部转换到布局的图纸空间，MV:是创建一个视口，要编辑视口内的图纸，双击视口内部进入编辑，或者干脆直接回到模型编辑设置CAD布局中图块旋转，模型空间不变1.输入指令mvsetup2.输入选项 [对齐(A)/创建(C)/缩放视口(S)/选项(O)/标题栏(T)/放弃(U)]: A3.输入选项 [角度(A)/水平(H)/垂直对齐(V)/旋转视图(R)/放弃(U)]: R4.指定视口中要旋转视图的基点:5.指定相对基点的角度: 90。

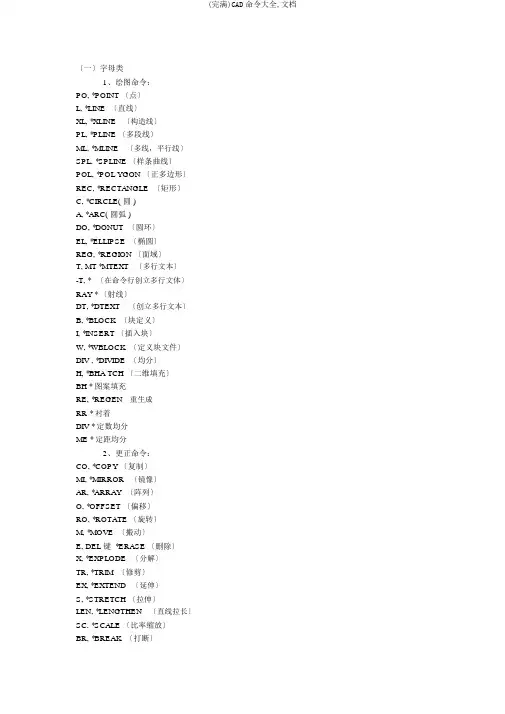

〔一〕字母类1、绘图命令：PO, *POINT 〔点〕L, *LINE 〔直线〕XL, *XLINE〔构造线〕PL, *PLINE 〔多段线〕ML, *MLINE〔多线，平行线〕SPL, *SPLINE 〔样条曲线〕POL, *POL YGON 〔正多边形〕REC, *RECTANGLE 〔矩形〕C, *CIRCLE( 圆 )A, *ARC( 圆弧 )DO, *DONUT 〔圆环〕EL, *ELLIPSE 〔椭圆〕REG, *REGION 〔面域〕T, MT *MTEXT〔多行文本〕-T, *〔在命令行创立多行文体〕RAY * 〔射线〕DT, *DTEXT〔创立多行文本〕B, *BLOCK 〔块定义〕I, *INSERT 〔插入块〕W, *WBLOCK 〔定义块文件〕DIV , *DIVIDE 〔均分〕H, *BHA TCH 〔二维填充〕BH * 图案填充RE, *REGEN重生成RR* 衬着DIV * 定数均分ME * 定距均分2、更正命令：CO, *COPY 〔复制〕MI, *MIRROR〔镜像〕AR, *ARRAY 〔阵列〕O, *OFFSET 〔偏移〕RO, *ROTATE 〔旋转〕M, *MOVE 〔搬动〕E, DEL 键 *ERASE 〔删除〕X, *EXPLODE〔分解〕TR, *TRIM 〔修剪〕EX, *EXTEND〔延伸〕S, *STRETCH 〔拉伸〕LEN, *LENGTHEN〔直线拉长〕SC, *SCALE 〔比率缩放〕BR, *BREAK 〔打断〕CHA, *CHAMFER(倒角)F, *FILLET 〔倒圆角〕PE, *PEDIT 〔多段线编写〕ED, *DDEDIT 〔更正文本〕MLSTYLE *定义多重平行线样式；MLEDIT *编写多重平行线；SPE, *SPLINEDIT编写样条曲线对象；PT, *DDPTYPE点样式设置；REVCLOUD, *更正云线G, * 对象编组HE, *HATCHEDIT更正填充ST, * 文字样式GR, *选项VP, * 视点预置LI, *LIST显示对象信息DIMTED, *编写注明文字P, *加选R,*减选DDPTYPE * 更正点的样式3、尺寸注明：DLI, *DIMLINEAR〔直线注明〕DAL, *DIMALIGNED〔对齐注明〕DRA, *DIMRADIUS〔半径注明〕DDI, *DIMDIAMETER〔直径注明〕DAN, *DIMANGULAR〔角度注明〕DCE, *DIMCENTER〔中心注明〕DOR, *DIMORDINATE 〔点注明〕TOL, *TOLERANCE〔注明形位公差〕QDIM, * 〔快速注明〕LE,QLEADER *〔快速创立引线注明〕DBA, *DIMBASELINE〔基线注明〕DCO, *DIMCONTINUE 〔连续注明〕D, *DIMSTYLE〔注明样式〕DED, *DIMEDIT〔编写注明〕DOV , *DIMOVERRIDE(代替注明系统变量)4、对象特点ADC, *ADCENTER〔设计中心“ Ctrl＋2〞〕CH, MO *PROPERTIES( 更正特点 )MA, *MATCHPROP〔属性般配〕ST, *STYLE 〔文字样式〕COL, *COLOR 〔设置颜色〕LA, *LAYER〔图层操作〕LT, *LINETYPE 〔线形〕LTS, *LTSCALE 〔线形比率〕LW, *LWEIGHT〔线宽〕UN, *UNITS 〔图形单位〕ATT, *ATTDEF 〔属性定义〕ATE, *ATTEDIT 〔编写属性〕BO, *BOUNDARY〔界线创立，包括创立闭合多段线和面域〕AL, *ALIGN〔对齐〕EXIT, *QUIT〔退出〕EXP, *EXPORT 〔输出其他格式文件〕IMP, *IMPORT 〔输入文件〕OP,PR *OPTIONS 〔自定义CAD 设置〕PRINT, *PLOT 〔打印〕PU, *PURGE 〔去除垃圾〕R, *REDRAW 〔重新生成〕REN, *RENAME〔重命名〕SN, *SNAP〔捕捉栅格〕DS, *DSETTINGS 〔设置极轴追踪〕OS, *OSNAP 〔设置捕捉模式〕PRE, *PREVIEW 〔打印预览〕TO, *TOOLBAR 〔工具栏〕V, *VIEW 〔视图设置〕AA, *AREA〔面积〕DI, *DIST 〔两点间的距离〕LI, *LIST 〔显示图形数据信息〕5、视窗缩放：P, *PAN〔平移〕Z＋空格＋空格, * 实时缩放Z, * 局部放大Z+P, * 返回上一视图Z＋ E, * 显示全图〔二〕常用CTRL 快捷键【C TRL 】＋ 1 *PROPERTIES( 更正特点 )【C TRL 】＋ 2 *ADCENTER 〔设计中心〕【C TRL 】＋ O *OPEN 〔翻开文件〕【C TRL 】＋ N *NEW 〔新建文件〕【C TRL 】＋ P *PRINT 〔打印文件〕【C TRL 】＋ S *S***E 〔保存文件〕【C TRL 】＋ Z , U *UNDO 〔撤掉〕【C TRL 】＋ X *CUTCLIP 〔剪切〕【C TRL 】＋ C *COPYCLIP 〔复制〕【C TRL 】＋ V *PASTECLIP 〔粘贴〕【C TRL 】＋ B *SNAP 〔栅格捕捉〕【C TRL 】＋ F *OSNAP 〔对象捕捉〕【C TRL 】＋ G *GRID 〔栅格〕【C TRL 】＋ L *ORTHO 〔正交〕【C TRL 】＋ W * 〔对象追踪〕【C TRL 】＋ U * 〔极轴〕【C TRL 】＋ K * 〔超级链接〕【C trl 】＋ J * 〔重复上一步命令〕〔三〕常用功能键【F1】 *HELP 〔帮助〕【F2】 * 〔文本窗口〕【F3】 *OSNAP 〔对象捕捉〕【F5】 * 等轴测平面切换【F6】 * 控制状态行上坐标显示方式【F7】 *GRIP 〔栅格〕【F8】 *ORTHO 〔正交〕【F9】 * 栅格捕捉模式控制【F10】 *极轴模式控制【F11】 *对象追踪式控制〔四〕捕捉命令END * 端点MID * 中心点CEN * 圆心NOD * 节点QUA * 象限点INT * 交点EXT * 延伸点INS * 插入点PER * 垂足TAN * 切点NEA * 近来点APP * 外观交点PAR * 平行〔五〕创立实体命令BOX * 长方体SPHERE * 球体CYLINDER *圆柱体CONE * 圆锥体WE*楔体TOR * 圆环EXT * 拉伸REV * 旋转SL *切割INF * 干预SOLDRAW * 设置图形SOLVIEW * 设置视图SOLPROF * 设置轮廓〔六〕编写实体命令UNI * 并集SU*差集IN*交集SOLIDEDIT * 编写实体ISOLINES * 实体框密度FACETRES * 消隐线密度SHA * 实体着色3A * 三维阵列MIRROR3D * 三维镜像ROTATE3D * 三维旋转ID * 显示坐标点DI * 长度测量AA* 周长、面积PLAN * 平面坐标PS *图纸空间MS * 模型空间〔七〕三维曲面命令SO * 二维填充3F * 三维面3D * 三维曲面3P *三维空间多段线EDGE * 曲面边REVSURF * 旋转曲面TABSURF * 平移曲面RULESURF * 直纹曲面EDGESURF * 界线曲面SURFTAB1 *X轴方向系统变量SURFTAB2 *Y轴方向系统变量。

CAD最常用命令大全(实用版)-cad常用命令-cad常见命令一、绘图命令L：绘制直线。

输入L后，按回车键，然后指定直线的起点和终点，或者输入坐标值。

可以连续绘制多条直线，直到按回车键结束。

ML：绘制多段线。

输入ML后，按回车键，然后指定多段线的起点和下一个顶点，或者输入坐标值。

可以连续绘制多个顶点，直到按回车键结束。

多段线可以是直线或者曲线，也可以是闭合或者开放的。

PL：绘制多边形。

输入PL后，按回车键，然后指定多边形的中心点和半径，或者输入坐标值。

然后输入多边形的边数，或者选择一个选项。

多边形可以是正多边形或者不规则多边形。

PE：编辑多段线或者多边形。

输入PE后，按回车键，然后选择要编辑的多段线或者多边形。

然后选择一个选项，如添加顶点、删除顶点、挪移顶点、改变宽度等。

SPL：绘制样条曲线。

输入SPL后，按回车键，然后指定样条曲线的起点和下一个控制点，或者输入坐标值。

可以连续指定多个控制点，直到按回车键结束。

样条曲线是一种平滑的曲线，可以通过控制点来调整其形状。

SPE：编辑样条曲线。

输入SPE后，按回车键，然后选择要编辑的样条曲线。

然后选择一个选项，如添加控制点、删除控制点、挪移控制点等。

XL：绘制射线或者延长线。

输入XL后，按回车键，然后选择一个选项：X表示射线，L表示延长线。

然后指定射线或者延长线的起点和方向，或者输入坐标值。

射线是一种无限长的直线，惟独一个端点；延长线是一种从已有直线延伸出来的直线。

A：绘制圆弧。

输入A后，按回车键，然后选择一个选项：3P表示通过三个点确定圆弧；C表示通过圆心和两个端点确定圆弧；S表示通过起点、端点和半径确定圆弧；E表示通过起点、端点和包含角确定圆弧；D表示通过起点、端点和方向确定圆弧。

C：绘制圆。

输入C后，按回车键，然后指定圆的中心点和半径，或者输入坐标值。

也可以选择一个选项：2P表示通过两个点确定圆；3 P表示通过三个点确定圆；TTR表示通过两条切线和半径确定圆；TTT表示通过三条切线确定圆。

CAD制图命令大全1. 概述CAD（Computer-Aided Design）是计算机辅助设计的意思，是利用计算机进行设计和绘图的技术。

CAD软件中有许多常用的命令，本文将介绍一些常用的CAD制图命令，帮助您更高效地进行CAD制图工作。

2. 基本操作命令2.1. 新建图纸要在CAD软件中创建一个新的图纸，可以使用以下命令：- **New**：新建一个空白图纸。

- **Open**：打开现有的图纸文件。

- **Save**：保存当前的图纸文件。

2.2. 绘制几何图形在CAD软件中，可以绘制各种几何图形，比如线段、圆、矩形等。

下面是一些常用的绘图命令：- **Line**：绘制直线。

- **Circle**：绘制圆。

- **Rectangle**：绘制矩形。

- **Polygon**：绘制多边形。

- **Arc**：绘制弧线。

2.3. 编辑图形在CAD软件中，可以对已绘制的图形进行编辑操作，比如移动、旋转、缩放等。

以下是一些常用的编辑命令：- **Move**：移动选定的图形或图形对象。

- **Rotate**：旋转选定的图形或图形对象。

- **Scale**：对选定的图形或图形对象进行缩放操作。

- **Mirror**：镜像选定的图形或图形对象。

- **Stretch**：对选定的图形或图形对象进行拉伸操作。

2.4. 标注和尺寸在CAD制图中，标注和尺寸是非常重要的，以下是一些常用的标注和尺寸命令：- **Dimension**：创建线性尺寸。

- **Leader**：创建注释或标注线。

- **Text**：添加文本注释。

- **Hatch**：填充闭合图形区域。

2.5. 图层管理图层是CAD制图中的重要概念，它可以帮助我们组织和管理图纸中的图形。

以下是一些常用的图层管理命令：- **Layer**：创建、修改和管理图层。

- **Linetype**：设置线型。

- **Color**：设置图层或图形的颜色。

CAD常用命令表大全一、绘图命令1、｀LINE`（直线）：用于绘制直线段。

操作方法：指定起点和终点的坐标。

示例：输入｀LINE` 命令，然后在绘图区域依次点击两个点，即可绘制出一条直线。

2、｀CIRCLE`（圆）：绘制圆形。

有多种绘制方式，如指定圆心和半径、圆心和直径、三点画圆等。

例如：选择“圆心和半径”方式，输入｀CIRCLE` 命令，指定圆心位置，输入半径值，即可画出圆。

3、｀ARC`（圆弧）：创建圆弧。

可以通过指定起点、终点、圆心、半径等方式绘制。

操作：输入｀ARC` 命令，根据提示选择相应的绘制方式。

4、｀RECTANG`（矩形）：绘制矩形。

可指定两个对角点，或者指定长度、宽度和角度。

举例：输入｀RECTANG` 命令，点击两个对角点，就能生成矩形。

5、｀POLYGON`（正多边形）：绘制正多边形。

需指定边数和中心点。

比如：输入｀POLYGON` 命令，输入边数，指定中心点，可完成正多边形的绘制。

二、修改命令1、｀ERASE`（删除）：删除选中的对象。

先选择要删除的对象，然后输入｀ERASE` 命令。

2、｀COPY`（复制）：复制选中的对象。

选择对象，输入｀COPY` 命令，指定基点和位移点。

3、｀MIRROR`（镜像）：沿指定的对称轴创建对象的镜像副本。

选择对象，输入｀MIRROR` 命令，指定镜像线的两点。

4、｀OFFSET`（偏移）：创建与选定对象平行的新对象。

输入｀OFFSET` 命令，指定偏移距离，选择要偏移的对象。

5、｀ROTATE`（旋转）：绕指定点旋转对象。

选择对象，输入｀ROTATE` 命令，指定旋转基点和旋转角度。

三、编辑命令1、｀TRIM`（修剪）：修剪对象以与其他对象的边界相交。

输入｀TRIM` 命令，选择作为边界的对象，然后选择要修剪的对象。

2、｀EXTEND`（延伸）：将对象延伸到指定的边界。

输入｀EXTEND` 命令，选择边界对象，再选择要延伸的对象。

3、｀FILLET`（圆角）：在两条直线、圆弧或多段线之间创建圆角。

CAD常用命令速查表完全全面版CAD是一款广泛应用于工程设计和制图的计算机辅助设计软件。

在CAD软件中，命令是我们进行设计和绘图的基础，熟练掌握并熟悉常用命令对于提高工作效率至关重要。

本文将为您提供一份完全全面版的CAD常用命令速查表，帮助您更加便捷地使用CAD软件。

注：以下命令适用于AutoCAD 2020版本，部分命令在早期版本中可能有所不同。

1. 绘图命令- LINE：绘制直线- CIRCLE：绘制圆- ARC：绘制弧- POLYLINE：绘制多段线- RECTANG：绘制矩形- ELLIPSE：绘制椭圆- SPLINE：绘制样条曲线- HATCH：填充图案- DIMLINEAR：绘制线性标注- DIMRADIUS：绘制半径标注- TEXT：插入文字- MTEXT：插入多行文字2. 编辑命令- ERASE：删除对象- COPY：复制对象- MIRROR：镜像对象- OFFSET：偏移对象- TRIM：修剪对象- EXTEND：延长对象- ARRAY：创建阵列- MOVE：移动对象- ROTATE：旋转对象- SCALE：缩放对象- STRETCH：拉伸对象 - BREAK：打断对象- JOIN：连接对象- FILLET：倒角对象- CHAMFER：倒角对象- EXPLODE：拆分对象3. 选择命令- SELECT：选择对象- ALL：选择全部对象- WINDOW：窗口选择- CROSSING：跨窗口选择- LAYER：选择图层中的对象- PREVIOUS：选择上一次选择的对象 - REMOVE：从选择集中移除对象- FILTER：使用过滤条件选择对象- GROUP：将对象分组选择4. 修改命令- UNDO：撤销上一步操作- REDO：重做上一步操作- PROPERTIES：修改对象的属性- MATCHPROP：匹配对象的属性- PURGE：清除未使用的图层和块- OVERKILL：删除重复或重叠的对象 - AUDIT：修复损坏的图形文件- QUIT：退出CAD软件5. 查看命令- ZOOM：缩放视图- PAN：平移视图- ORBIT：轨道查看- REDRAW：刷新视图- ID：识别对象信息- DIST：测量距离- AREA：测量面积- LIST：显示对象属性- PROXYINFO：显示代理对象信息- LAYER：管理图层- LINETYPE：管理线型- BLOCK：管理块定义- DIMSTYLE：管理标注样式6. 输出命令- PLOT：打印图纸- PAGESETUP：页面设置- EXPORT：导出文件- IMPORT：导入文件- PDFATTACH：插入PDF文件- DWFATTACH：插入DWF文件- IMAGEATTACH：插入图像文件- WMFOUT：导出WMF文件- JPGOUT：导出JPG文件- PNGOUT：导出PNG文件以上是CAD常用命令的一部分，希望这份完全全面版的CAD常用命令速查表能够帮助到您。

CAD中的常用绘图命令介绍在使用CAD软件进行绘图设计时，熟练掌握一些常用的绘图命令是非常重要的。

这些绘图命令可以帮助我们高效快捷地完成各种绘图任务。

本文就介绍一些CAD中常用的绘图命令。

1. 直线命令（Line）直线命令是CAD中最基本的绘图命令之一，用于绘制直线段。

在CAD界面中，可以通过点击绘图工具栏上的“直线”按钮或输入“Line”命令来调用直线命令。

使用直线命令时，只需要指定起点和终点即可完成直线段的绘制。

2. 圆命令（Circle）圆命令用于绘制圆形。

在CAD界面中，可以通过点击绘图工具栏上的“圆”按钮或输入“Circle”命令来调用圆命令。

使用圆命令时，需要指定圆心和半径来确定圆的位置和大小。

3. 弧命令（Arc）弧命令用于绘制曲线段。

在CAD界面中，可以通过点击绘图工具栏上的“弧”按钮或输入“Arc”命令来调用弧命令。

使用弧命令时，需要指定起点、终点和弧度来确定弧的位置和形状。

4. 多段线命令（Polyline）多段线命令用于绘制由多个线段组成的曲线。

在CAD界面中，可以通过点击绘图工具栏上的“多段线”按钮或输入“Polyline”命令来调用多段线命令。

使用多段线命令时，需要依次指定每个线段的端点，然后按Enter键结束。

5. 偏移命令（Offset）偏移命令用于在图形上创建平行的曲线或线段。

在CAD界面中，可以通过点击绘图工具栏上的“偏移”按钮或输入“Offset”命令来调用偏移命令。

使用偏移命令时，需要指定要偏移的对象和偏移的距离，然后选择偏移的方向。

6. 截断命令（Trim）截断命令用于修剪图形中的线段或弧段。

在CAD界面中，可以通过点击编辑工具栏上的“截断”按钮或输入“Trim”命令来调用截断命令。

使用截断命令时，需要选择要截断的对象和修剪的边界。

7. 伸展命令（Extend）伸展命令用于延长图形中的线段或弧段。

在CAD界面中，可以通过点击编辑工具栏上的“伸展”按钮或输入“Extend”命令来调用伸展命令。

CAD常用命令表大全在 CAD（计算机辅助设计）的世界里，掌握常用命令是提高工作效率和设计质量的关键。

下面为大家整理了一份较为全面的 CAD 常用命令表，希望能对您有所帮助。

一、绘图命令1、直线（LINE）这是最基础的绘图命令之一。

通过指定起点和终点，可以绘制出一条直线段。

在实际操作中，您可以连续输入多个点来绘制连续的直线。

2、圆（CIRCLE）用于绘制圆形。

可以通过指定圆心和半径、圆心和直径、三点定义圆等多种方式来创建。

3、圆弧（ARC）绘制圆弧的命令。

您可以指定圆弧的起点、终点、圆心、半径、角度等参数来绘制出符合需求的圆弧。

4、矩形（RECTANG）快速绘制矩形的命令。

可以指定矩形的两个对角点，或者指定长度和宽度来绘制。

5、多边形（POLYGON）用于绘制正多边形。

输入边数后，再指定中心点和外接圆或内切圆的半径即可。

6、椭圆（ELLIPSE）绘制椭圆的命令。

可以通过指定中心点、长半轴和短半轴，或者通过指定轴端点等方式来创建椭圆。

7、样条曲线（SPLINE）用于绘制光滑的曲线。

通过指定一系列的控制点来生成曲线形状。

二、修改命令1、移动（MOVE）选择对象后，指定基点和位移点，将对象移动到新的位置。

2、复制（COPY）复制选定的对象，并可以指定复制的数量和位置。

3、旋转（ROTATE）以指定的基点为中心，将对象按指定的角度进行旋转。

4、缩放（SCALE）按照指定的比例因子对对象进行放大或缩小。

5、镜像（MIRROR）以指定的直线为对称轴，创建对象的镜像副本。

6、偏移（OFFSET）创建与选定对象平行的新对象，通过指定偏移距离来控制新对象与原对象的间距。

7、修剪（TRIM）以指定的边界为界限，修剪掉对象多余的部分。

8、延伸（EXTEND）将对象延伸到指定的边界。

9、圆角（FILLET）为两条直线或多段线的拐角处创建圆角。

10、倒角（CHAMFER）在两条直线或多段线的拐角处创建倒角。

三、标注命令1、线性标注（DIMLINEAR）用于标注水平、垂直或倾斜的线性尺寸。
