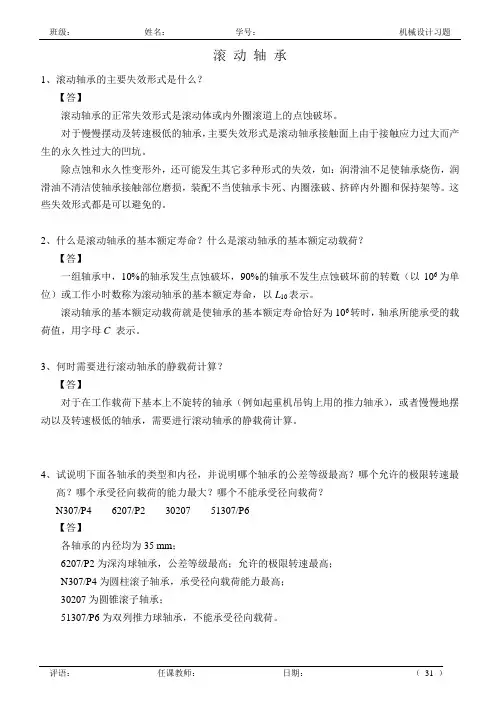

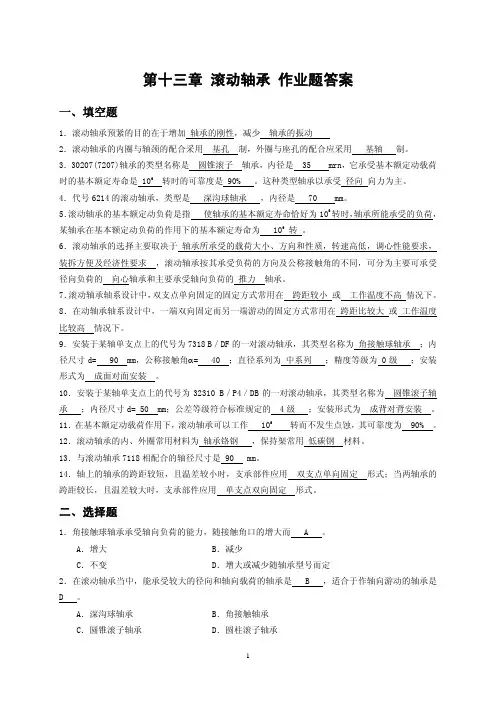

第十三章 滚动轴承 作业题答案一、填空题1．滚动轴承预紧的目的在于增加 轴承的刚性，减少 轴承的振动2．滚动轴承的内圈与轴颈的配合采用 基孔 制，外圈与座孔的配合应采用 基轴 制。

3．30207(7207)轴承的类型名称是 圆锥滚子 轴承，内径是 35 mrn，它承受基本额定动载荷时的基本额定寿命是 106 转时的可靠度是 90% 。

这种类型轴承以承受 径向 向力为主。

4．代号6214的滚动轴承，类型是 深沟球轴承 ，内径是 70 mm。

5．滚动轴承的基本额定动负荷是指 使轴承的基本额定寿命恰好为106转时，轴承所能承受的负荷，某轴承在基本额定动负荷的作用下的基本额定寿命为 106 转 。

6．滚动轴承的选择主要取决于 轴承所承受的载荷大小、方向和性质，转速高低，调心性能要求，装拆方便及经济性要求 ，滚动轴承按其承受负荷的方向及公称接触角的不同，可分为主要可承受径向负荷的 向心轴承和主要承受轴向负荷的 推力 轴承。

7．滚动轴承轴系设计中，双支点单向固定的固定方式常用在 跨距较小 或 工作温度不高 情况下。

8．在动轴承轴系设计中，一端双向固定而另一端游动的固定方式常用在 跨距比较大 或 工作温度比较高 情况下。

9．安装于某轴单支点上的代号为7318 B／DF的一对滚动轴承，其类型名称为 角接触球轴承 ；内径尺寸d= 90 mm，公称接触角 = 40 ；直径系列为 中系列 ；精度等级为 0级 ；安装形式为 成面对面安装 。

10．安装于某轴单支点上的代号为32310 B／P4／DB的一对滚动轴承，其类型名称为 圆锥滚子轴承 ；内径尺寸d= 50 mm；公差等级符合标准规定的 4级 ；安装形式为 成背对背安装 。

11．在基本额定动载荷作用下，滚动轴承可以工作 106 转而不发生点蚀，其可靠度为 90% 。

12．滚动轴承的内、外圈常用材料为 轴承铬钢 ，保持架常用 低碳钢 材料。

13．与滚动轴承7118相配合的轴径尺寸是 90 mm。

第十三章滚动轴承1. 滚动轴承的类型选择时，要考虑哪些因素?2. 试画出调心球轴承、深沟球轴承、角接触球轴承、圆锥滚子轴承和推力球轴承的结构示意图。

它们承受径向载荷和轴向载荷的能力各如何?3. 说明下列滚动轴承代号的含义。

即指出它们的类型、内径尺寸、尺寸系列、公差等级、游隙组别和结构特点等：6212，N2212，7012AC ，32312／P5。

4.为什么角接触球轴承和圆锥滚子轴承必须成对使用?5. 什么是滚动轴承的基本额定寿命?在基本额定寿命内，一个轴承是否会发生失效?为什么？6. 什么是滚动轴承的基本额定动载荷? 什么是滚动轴承的当量动载荷? 滚动轴承的寿命为什么要按当量动载荷来计算?7.校核6306轴承的承载能力。

其工作条件如下：径向载荷F r =2600N ，有中等冲击，内圈转动，转速n ＝2000r ／min ，工作温度在100°Ｃ以下，要求寿命L h >10000h 。

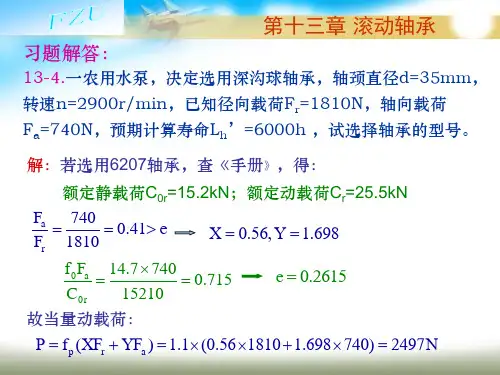

8. 一农用水泵，决定选用深沟球轴承，轴颈直径d=35 mm ，转速n=2 900 r ／min ，已知径向载荷F r =1 810N ，轴向载荷F a =740N ，预期计算寿命L h ′=6 000h ，试选择轴承的型号。

9. 某轴上正安装一对单列角接触轴承，已知两轴承的径向载荷分别为F r1=1580 N ，F r2=1980 N ，外加轴向力F a =880N ，轴径d=40 mm ，转速n=2900 r ／min ，有轻微冲击，常温下工作，要求轴承使用寿命L h =5000h ，用脂润滑，试选择轴承的型号。

10.如题10图.所示，某轴两端安装一对7307AC 轴承 ,轴承承受的径向力F r1= 3390N ，F r2 = 1040N ，轴上外加轴向力F ae = 870N ，工作平稳，轴的转速为n=1800r/min,。

（1）求出轴承所受的轴向载荷F a1和F a2；(要求在图上标出轴承的派生轴向力F d1和F d2的方向)（2）求两轴承的当量动载荷P 1和P 2；（3）说明哪一个轴承可能先坏题10图.11.某减速器高速轴用两个圆锥滚子轴承支承，见题11图.两轴承宽度的中点与齿宽中点的距离分别为L 和1.5L 。

机械设计作业集第13章答案第十三章滚动轴承一、选择题13—1 各类滚动轴承中，除承受径向载荷外，还能承受不大的双向轴向载荷的是A ，还能承受一定单向轴向载荷的是 B、D。

A 深沟球轴承B 角接触球轴承C 圆柱滚子轴承D 圆锥滚子轴承13—2 选择滚动轴承类型时为方便拆卸常用 B ，需有一定调心性能时选D ，作为游动轴承时适宜选 A 、 C 。

A深沟球轴承 B 圆锥滚子轴承 C 圆柱滚子轴承 D 调心球轴承13—3 转速n=2800r/min，一端固定一端游动的蜗杆轴其固定端轴承应选用C。

A 推力球轴承B深沟球轴承 C 一对角接触球轴承 D 一对圆锥滚子轴承13—4 D适用多支点、弯曲刚度小的轴及难于精确对中的支承。

A 深沟球轴承B 圆锥滚子轴承C角接触球轴承D 调心球轴承13—5 载荷一定的深沟球轴承，当工作转速由210r/min变为630r/min时，其寿命变化为 D。

A L h增大为3 L h（h）B L r下降为L r/3（r）C L r增大为3 L r（r）D L h下降为L h/3（h）13—6 若一滚动轴承的基本额定寿命为537000转，则该轴承所受的当量动载荷 B 基本额定动载荷。

A 大于B 小于C 等于D 大于等于13—7 某滚动轴承按寿命公式计算得寿命L h =25100h ，其可靠度 B ；若要求工作寿命达30000h , 可靠度 C 。

A 为99%B 为90%C <90%D >90%13—8 直齿圆柱齿轮轴系由一对圆锥滚子轴承支承，轴承径向反力F r1>F r2，则作用在轴承上的轴向力 D 。

A F a1>F a 2B F a1<F a2C F a1=F a2=0D F a1=F a2≠013—9 6210滚动轴承内圈与轴颈配合的正确标注为 C 。

A 6750k H φ B 750H φ C 650k φ D7650H k φ 13—10 滚动轴承内圈与轴颈、外圈与座孔的配合 D 。

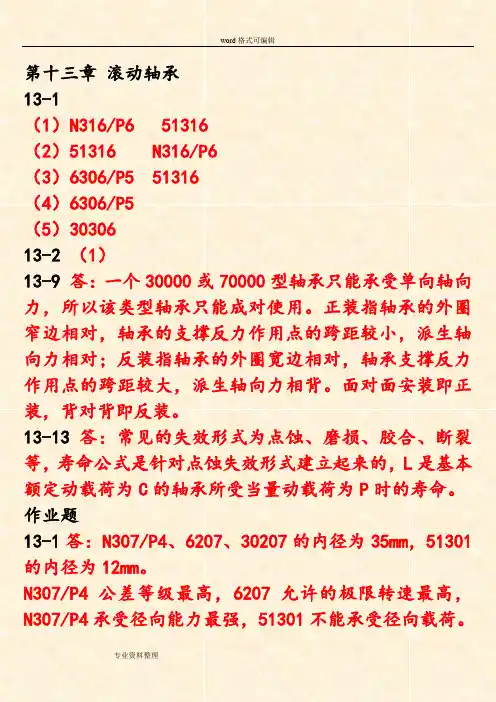

第十三章滚动轴承13-1（1）N316/P6 51316（2）51316 N316/P6（3）6306/P5 51316（4）6306/P5（5）3030613-2 （1）13-9 答：一个30000或70000型轴承只能承受单向轴向力，所以该类型轴承只能成对使用。

正装指轴承的外圈窄边相对，轴承的支撑反力作用点的跨距较小，派生轴向力相对；反装指轴承的外圈宽边相对，轴承支撑反力作用点的跨距较大，派生轴向力相背。

面对面安装即正装，背对背即反装。

13-13 答：常见的失效形式为点蚀、磨损、胶合、断裂等，寿命公式是针对点蚀失效形式建立起来的，L是基本额定动载荷为C的轴承所受当量动载荷为P时的寿命。

作业题13-1答：N307/P4、6207、30207的内径为35mm，51301的内径为12mm。

N307/P4公差等级最高，6207允许的极限转速最高，N307/P4承受径向能力最强，51301不能承受径向载荷。

13-6解：圆锥滚子轴承反装，查手册知30207的基本额定动载荷为54200N ，e=0.37，Y=1.6。

（1）两轴承的径向载荷Fr1和Fr2Fr1=875.65N ，Fr2=1512.62N（2）两轴承的计算轴向力Fa1和Fa2N 2746.1265.8752r1d1=⨯==Y F F N 4736.1262.15122r2d2=⨯==Y F F 因为N F F F 274N 873004473=+d1ae d2=>=+所以1被压紧，2被放松。

73N 8=+ae d2a1F F F = ，N 473d2a2==F F（3）两轴承的当量动载荷因为e F F >==165.875873r1a1 ，e F F <==32.062.1512473r2a2所以X1=0.4，Y1=1.6； X2=1，Y2=0即有N2621)8736.165.8754.0(5.1)(a11r11p 1=⨯+⨯⨯=+=F Y F X f P N 226962.151215.1)(a22r22p 2=⨯⨯=+=F Y F X f P（4）验算轴承的寿命因为P1>P2,所以按轴承1的受力大小验算h h P C n L 150********)262154200(5206010)(60103/10616h >=⨯⨯==ε 故所选轴承满足寿命要求。

班 级成 绩姓 名任课教师学 号批改日期第十三章 滚动轴承三、分析与思考题13—26滚动轴承共分几大类型？写出它们的类型代号及名称，并说明各类轴承受何种载荷（径向或轴向）。

答：13—27 为什么30000型和70000型轴承常成对使用？成对使用时，什么叫正装及反装？什么叫“面对面”及“背靠背”安装？试比较正装及反装的特点。

答：30000型和70000型轴承只能承受单方向的轴向力，成对安装时才能承受双向轴向力。

同时这两类轴承的公称接触角α大于零，承受径向载荷时会产生内部轴向力，为避免轴在内部轴向力作用下产生轴向移动，30000型和70000型轴承通常应成对使用。

正装和反装是对轴的两个支承而言，两个支承上的轴承外套圈薄边相对（大口径）安装叫正装，外套圈厚边相对（小口径）安装叫反装。

“面对面”和“背靠背”安装是对轴的一个支承而言，一个支承上的两个轴承大口径相对为“面对面” 安装，小口径相对为“背靠背”安装。

正装：轴热伸长可能会使轴承卡死；反装：轴热伸长会使受载滚动体个数减少。

13—28滚动轴承的寿命与基本额定寿命有何区别？按公式L=(C/P)ε计算出的L 是什么含义？ 答：轴承的寿命是指出现点蚀前的寿命（转速），是一般概念的寿命。

在一批轴承中，各个轴承的寿命离散性很大。

而基本额定寿命是指对于点蚀失效具有90%可靠度的寿命。

是一个特定意义的寿命。

L=(C/P)ε中的L 为轴承的基本额定寿命，单位为106转。

13—29 滚动轴承基本额定动载荷C 的含义是什么？当滚动轴承上作用的当量动载荷不超过C 值时，轴承是否就不会发生点蚀破坏？为什么？ 答：C 的含义见教材。

当P ≤C 时，轴承是否发生点蚀要具体分析。

当说要求的工作寿命等于(C/P)ε时，出现点蚀的概率为10%；大于(C/P)ε时，概率大于10%；小于(C/P)ε时，概率小于10%。

总有点蚀出现的可能性，仅概率大小不同。

13—30 对同一型号的滚动轴承，在某一工作状况下的基本额定寿命为L 。

第三章 机械零件的强度习题答案3-1某材料的对称循环弯曲疲劳极限MPa 1801=-ζ，取循环基数60105⨯=N ，9=m ，试求循环次数N 分别为7 000、25 000、620 000次时的有限寿命弯曲疲劳极限。

[解] MPa 6.373107105180936910111=⨯⨯⨯==--N N ζζN M P a 3.324105.2105180946920112=⨯⨯⨯==--N N ζζN M P a 0.227102.6105180956930113=⨯⨯⨯==--N N ζζN 3-2已知材料的力学性能为MPa 260=s ζ，MPa 1701=-ζ，2.0=ζΦ，试绘制此材料的简化的等寿命寿命曲线。

[解] )170,0('A )0,260(C 012ζζζΦζ-=- ζΦζζ+=∴-121M P a33.2832.0117021210=+⨯=+=∴-ζΦζζ 得)233.283,233.283(D '，即)67.141,67.141(D '根据点)170,0('A ，)0,260(C ，)67.141,67.141(D '按比例绘制该材料的极限应力图如下图所示3-4 圆轴轴肩处的尺寸为：D =72mm ，d =62mm ，r =3mm 。

如用题3-2中的材料，设其强度极限σB =420MPa ，精车，弯曲，βq =1，试绘制此零件的简化等寿命疲劳曲线。

[解] 因2.14554==d D ，067.0453==d r ，查附表3-2，插值得88.1=αζ，查附图3-1得78.0≈ζq ，将所查值代入公式，即()()69.1188.178.0111k =-⨯+=-α+=ζζζq查附图3-2，得75.0=ζε；按精车加工工艺，查附图3-4，得91.0=ζβ，已知1=q β，则35.211191.0175.069.1111k =⨯⎪⎭⎫ ⎝⎛-+=⎪⎪⎭⎫ ⎝⎛-+=q ζζζζββεK ()()()35.267.141,67.141,0,260,35.2170,0D C A ∴根据()()()29.60,67.141,0,260,34.72,0D C A 按比例绘出该零件的极限应力线图如下图3-5 如题3-4中危险截面上的平均应力MPa 20m =ζ，应力幅MPa 20a =ζ，试分别按①C r =②C ζ=m ，求出该截面的计算安全系数ca S 。

第十三章滚动轴承课后习题参考答案13-3解：根据式（13.3），有13-4 解：由于轴径已确定，所以采用验算的方法确定轴承的型号。

初选6207轴承，其基本额定动载荷C=25500N,基本额定静载荷C0=15200N,验算如下：（1）求相对轴向载荷对应的e值和Y值。

根据教材表13-5注1，对深沟球轴承取,则相对轴向载荷在表中介于0.689-1.03之间，对应的e值为0.26-0.28，由于,显然比e大，所以Y值为1.71-1.55（2）用线性插值法求Y值,故X=0.56,Y=1.7(3)求当量动载荷P.取载荷系数，则（4）验算轴承寿命所以所选轴承不能满足说干就干要求。

改选6307轴承重新计算。

结果如下：C=33200N,Co=19200N,Y=1.81,P=2705.95N,Lh =10614.65h>6000h所以选6307轴承可满足设计要求。

13-5解：(1)求派生轴向力Fd根据教材表13-7得(2)计算各轴承轴向力(3)确定X,Y。

根据教材表13-5，因为,所以X1=1,Y1=0.因为，所以X2??? =0.41,Y2=0.87.(4)计算当量动载荷P。

取载荷系数,则（5）计算轴承寿命。

由于题目中未给出轴承的具体代号，不能确定轴承的基本额定静载荷C0,这里选7207AC，查轴承手册得其基本额定动载荷C=29000N.由于P1>P2,所以用P1计算轴承寿命13-6 解：（1）求两轴承受到的径向载荷Fr1和Fr2同教材例题。

（2）求两轴承的计算轴向力Fa1和Fa2。

查轴承手册得30207轴承e=0.37,Y=1.6,Cr=54200N。

根据教材表13-7得（3）求轴承当量动载荷P1和P2，因为?根据教材表13-5得径向载荷系数和轴向载荷系数为对轴承1? X1=0.4,Y1=1.6对轴承2? X2=1,? Y2=0因轴承运转中有中等冲击载荷，按教材表13-6，,取1.5.则（4）计算轴承寿命13-7 解：查滚动轴承样本或设计手册可知6308轴承的基本额定动载荷C=40800N.由于要求寿命不降低的条件下奖工作可靠度提高到99%，所以有由上式得C=68641.55N查滚动轴承样本或设计手册得6408轴承的基本额定动载荷C=65500N,勉强符合要求，故可用来替换的轴承型号为6408。

13.1 为保证滑动轴承工作时润滑良好，油孔和油沟应设什么区域？
答：对开式轴瓦有承载区和非承载区，一般载荷向下，上瓦为非承载区，下瓦为承载区，润滑油应由非承载区进入，故上瓦顶部开有进油孔。

在轴瓦内表面，以进油口为对称位置，沿轴向、周向或斜向开有油沟，油经油沟分布到各个轴颈，以保证润滑油能流到轴瓦的整个工作表面。

油沟离轴瓦两端面应有段距离，不能开通，以减少端部泄油。

13.2 说明下列代号的含义：6209、3411、72315、81205。

答：6209：深沟球轴承，内径为45 mm，外径尺寸是02系列。

3411：圆锥滚子轴承，内径为55 mm，外径尺寸是04系列.
72315AC：角接触轴承，接触角25度，内径75 mm，外径尺寸是23系列。

81205：推力圆柱滚子轴承内径25mm，外径尺寸是12系列。

13.3 观察本书附图二、附图三的减速器，它们用到了那种轴承？轴承如何润滑与密封？
答：用到了圆锥滚子轴承。

润滑：。

采用了润滑油润滑。

润滑方式有油浴润滑（大齿轮）或飞溅润滑（其他齿轮，通过油沟收集油，经过轴承盖导入轴承）。

密封：毛毡圈式密封。

252。

滚动轴承》习题一、填空题1．滚动轴承预紧的目的在于增加轴承的刚性，减少轴承的振动2．滚动轴承的内圈与轴颈的配合采用基孔制，外圈与座孔的配合应采用基轴制。

3．30207(7207)轴承的类型名称是圆锥滚子轴承，内径是35 mrn，它承受基本额定动载荷时的基本额定寿命是106转时的可靠度是90% 。

这种类型轴承以承受径向向力为主。

4．滚动轴承的基本额定动负荷C，当量动负荷P和轴承寿命L h 三者的关系式为106 CLh 60n P5．滚动轴承的基本额定动负荷是指使轴承的基本额定寿命恰好为106转时，轴承所能承受的负荷，某轴承在基本额定动负荷的作用下的基本额定寿命为106转。

6．滚动轴承的选择主要取决于轴承所承受的载荷大小、方向和性质，转速高低，调心性能要求，装拆方便及经济性要求，滚动轴承按其承受负荷的方向及公称接触角的不同，可分为主要可承受径向负荷的向心轴承和主要承受轴向负荷的推力轴承。

7．滚动轴承轴系设计中，双支点单向固定的固定方式常用在跨距较小或工作温度不高情况下。

8．在动轴承轴系设计中，一端双向固定而另一端游动的固定方式常用在跨距比较大或工作温度比较高情况下。

9．安装于某轴单支点上的代号为7318 B／DF 的一对滚动轴承，其类型名称为角接触球轴承；内径尺寸d= 90 mm，公称接触角= 40 ；直径系列为中系列；精度等级为0 级；安装形式为成面对面安装。

10．安装于某轴单支点上的代号为32310 B／P4／DB 的一对滚动轴承，其类型名称为圆锥滚子轴承；内径尺寸d= 50 mm；公差等级符合标准规定的4 级；安装形式为成背对背安装。

11．在基本额定动载荷作用下，滚动轴承可以工作106转而不发生点蚀，其可靠度为90% 12．滚动轴承的内、外圈常用材料为轴承铬钢，保持架常用低碳钢材料。

13．与滚动轴承7118 相配合的轴径尺寸是90 mm。

14．轴上的轴承的跨距较短，且温差较小时，支承部件应用双支点单向固定形式；当两轴承的跨距较长，且温差较大时，支承部件应用单支点双向固定形式。

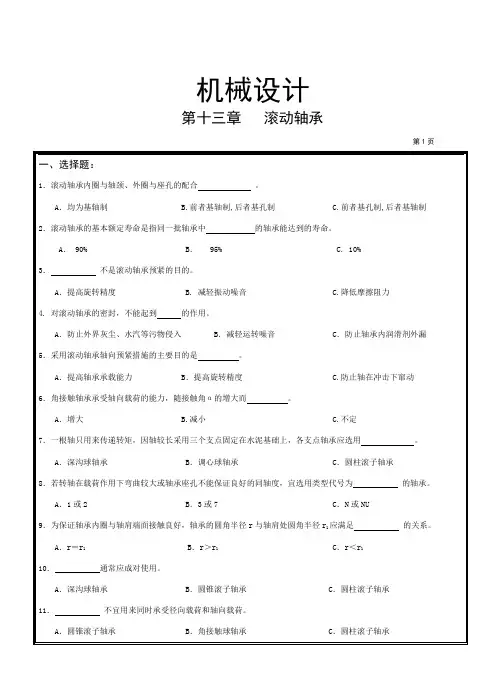

第十三章滚动轴承习题及参考解答一、选择题从下列各小题给出的A、B、C、D答案中任选一个：1 若转轴在载荷作用下弯曲较大或轴承座孔不能保证良好的同轴度，宜选用类型代号为的轴承。

A. 1或2B. 3或7C. N或NUD. 6或NA2 一根轴只用来传递转矩，因轴较长采用三个支点固定在水泥基础上，各支点轴承应选用。

A. 深沟球轴承B. 调心球轴承C. 圆柱滚子轴承D. 调心滚子轴承3 滚动轴承内圈与轴颈、外圈与座孔的配合。

A. 均为基轴制B. 前者基轴制，后者基孔制C. 均为基孔制D. 前者基孔制，后者基轴制4 为保证轴承内圈与轴肩端面接触良好，轴承的圆角半径r与轴肩处圆角半径r1应满足的关系。

A. r=r1B. r＞r lC. r＜r1D. r≤r l5 不宜用来同时承受径向载荷和轴向载荷。

A. 圆锥滚子轴承B. 角接触球轴承C. 深沟球轴承D. 圆柱滚子轴承6 只能承受轴向载荷。

A. 圆锥滚子轴承B. 推力球轴承C. 滚针轴承D. 调心球轴承7 通常应成对使用。

A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 圆柱滚子轴承8 跨距较大并承受较大径向载荷的起重机卷筒轴轴承应选用。

A. 深沟球轴承B. 圆锥滚子轴承C. 调心滚子轴承D. 圆柱滚子轴承9 不是滚动轴承预紧的目的。

A. 增大支承刚度B. 提高旋转精度C. 减小振动噪声D. 降低摩擦阻力10 滚动轴承的额定寿命是指同一批轴承中的轴承能达到的寿命。

A. 99％B. 90％C. 95％D. 50％11 适用于多支点轴、弯曲刚度小的轴及难于精确对中的支承。

A. 深沟球轴承B. 圆锥滚子轴承C. 角接触球轴承D. 调心轴承12 角接触轴承承受轴向载荷的能力，随接触角 的增大而。

A. 增大B. 减小C. 不变D. 不定13 某轮系的中间齿轮（惰轮）通过一滚动轴承固定在不转的心轴上，轴承内、外圈的配合应满足。

A. 内圈与心轴较紧、外圈与齿轮较松B. 内圈与心轴较松、外圈与齿轮较紧C. 内圈、外圈配合均较紧D. 内圈、外圈配合均较松14 滚动轴承的代号由前置代号、基本代号和后置代号组成，其中基本代号表示。
