钢筋拉伸实验一、实验目的了解钢筋在纯拉应力条件下直至破坏的整个过程；了解拉伸过程的四个阶段，即弹性阶段，屈服阶段，强化阶段和颈缩阶段；掌握钢筋拉伸试验的荷载位移曲线，从图中得出上、下屈服强度；计算钢筋的断后伸长率、断面收缩率。

二、实验设备万能材料试验机（示值误差不大于1％）、游标卡尺（精度为0.1mm）。

三、实验步骤1.钢筋试件一般不经切削。

图1 试件示意图a—直径；l—标距长度；h1—（0.5～1）a；h—夹头长度2.在试件表面，选用小冲点、细划线或有颜色的记号做出两个或一系列等分格的标记，以表明标距长度，测量标距长度l0（l0=10a或l0=5a）（精确至0.1 mm）。

调整试验机测力度盘的指针，对准零点，拨动副指针与主指针重叠。

3.将试件固定在试验机的夹具内，开动试验机机进行拉伸。

屈服前，应力增加速度按表1规定，并保持试验机控制器固定于这一速率位置上，直至该性能测出为止；测定抗拉强度时，平行长度的应变速率不应超过0.008/s。

应力速率（N/mm2）·s-1材料弹性模量（Mpa）最小最大＜150000 2 20≥150000 6 604.钢筋在拉伸试验时，读取测力度盘指针首次回转前指示的恒定力或首次回转时指示的最小力，即为屈服点荷载F s（N）；钢筋屈服之后继续施加荷载直至将钢筋拉断，从测力度盘上读取试验过程中的最大力F b（N）。

5.拉断后标距长度L1（精确至0.1mm）的测量。

将试件断裂的部分对接在一起使其轴线处于同一直线上。

如拉断处到邻近标距端点的距离大于l0/3时，可直接测量两端点的距离；如拉断处到邻近的标距端点的距离小于或等于l0/3时，可用移位方法确定l1：在长段上从拉断处O点取基本等于短段格数，得B点，接着取等于长段所余格数（偶数）之半得C点；或者取所余格数（奇数）减1与加1之半，得到C与C1点，移位后的l1分别为AO+OB+2BC或AO+OB+BC+BC1（如图2所示）。

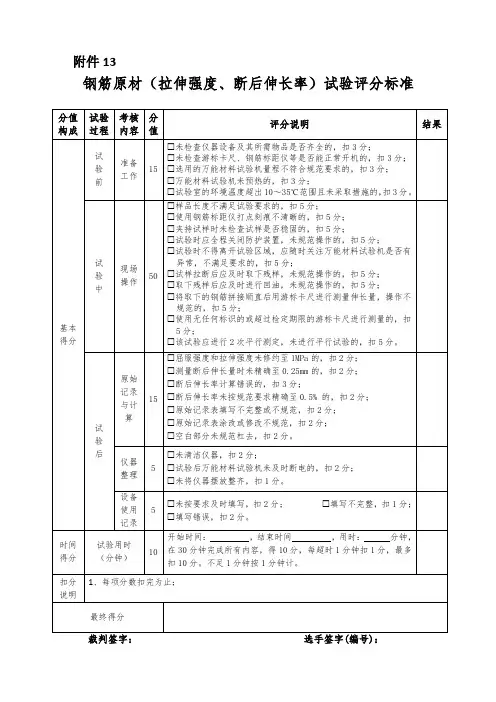

一、钢筋拉伸试验步骤：试验仪器：1）室内温度控制在：10～35℃。

（对温度要求严格时：23℃±5℃）2）观察样品外观1、是否锈蚀、裂纹等2、公称尺寸（表3）横肋与钢筋轴线的夹角45°≤￠≤70°且钢筋相对面横肋的方向相反）横肋公称间距不得大于钢筋公称直径的0.7倍；纵肋斜角0°-30°相邻两横肋末端之间间隙（包含纵肋宽度）总和不应大于钢筋公称周长的20%。

相对肋面积不应小于GB1499.2-2007附录C); （验收货是长度偏差±25mm，有要求时±50mm现场验收）3、重量是否合格。

4、通过钢筋的直径，选择合适的试验仪器（选着仪器最大量程在20%-80%之间）钢筋取样的长度：3）检查试验仪器是否能正常运行.4）钢筋打点机进行打点。

原始标距为5d（GB/T228.1-2010 5.65*√S）（备注：25mm、22mm的钢筋打点是不一样的 25—125mm精确到5mm 22—110mm 精确到10mm）5）开机，选择合适的夹具，试验机数值清零。

（必须在试样被夹之前，防止钢筋重力作用下引起的力）。

6）设定好仪器选着粒径等，把样品放置在仪器上夹稳后，用手左右上下移动一下看是否温档。

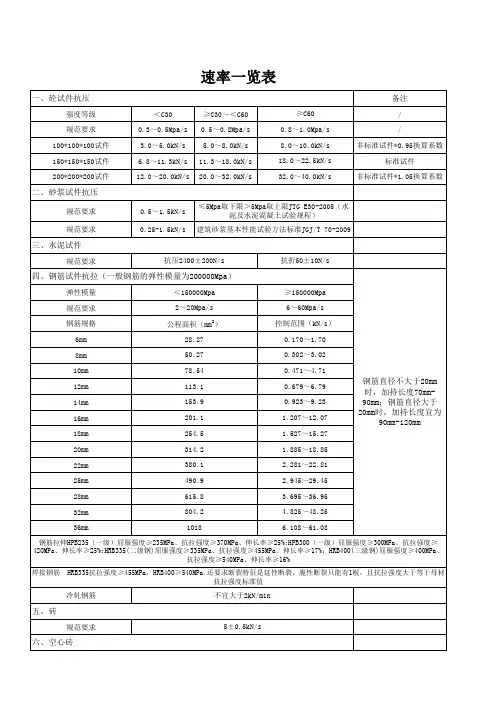

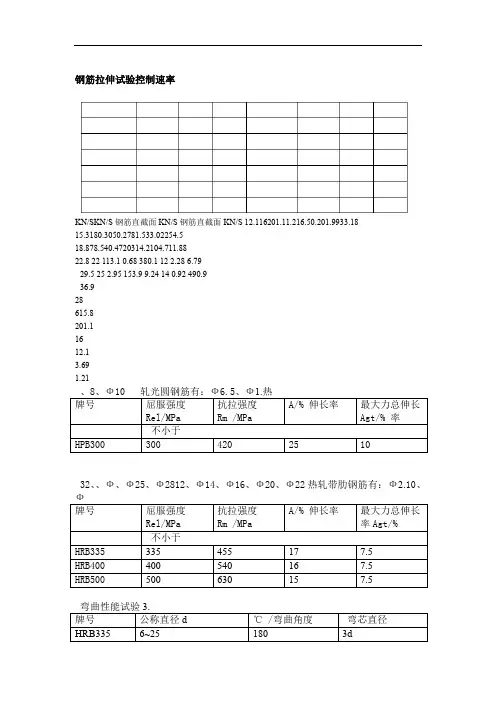

7）开始拉钢筋速率控制在下表范围内。

（弹性模量选着≥150000E/mpa。

应力速率为6-60MPa/s 。

8)拉断后，加油卸载取下钢筋，拼接好以后测断后伸长量准确至±0.25mm。

计算断后伸长率：A=(L U-L0)/L0 （断后伸长率修约0.5%）9) 计算屈服强度（取下屈服）、极限强度精确至0或5，伸长率保留至1%等。

结论规范，试验日期、工程名称、规格型号等必须要写。

1 / 2二、钢筋弯曲试验步骤：1）选择钢筋冷弯头（若下表），安装冷弯头对于光圆钢筋弯心直径：D=d2）选择支辊间距离：（此间距在试验期间应保持不变）L=（D+3a）±a/2a----公称直径， D----弯芯直径3）室内温度保持10～35℃。

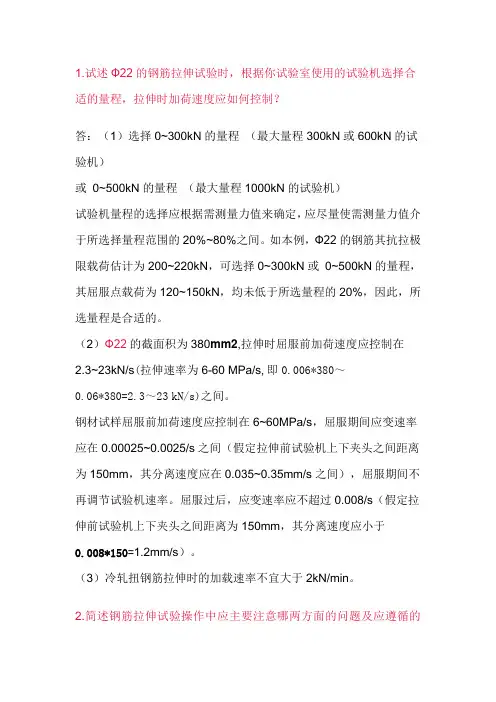

1.试述Ф22的钢筋拉伸试验时，根据你试验室使用的试验机选择合适的量程，拉伸时加荷速度应如何控制？答：（1）选择0~300kN的量程（最大量程300kN或600kN的试验机）或0~500kN的量程（最大量程1000kN的试验机）试验机量程的选择应根据需测量力值来确定，应尽量使需测量力值介于所选择量程范围的20%~80%之间。

如本例，Ф22的钢筋其抗拉极限载荷估计为200~220kN，可选择0~300kN或0~500kN的量程，其屈服点载荷为120~150kN，均未低于所选量程的20%，因此，所选量程是合适的。

（2）Ф22的截面积为380mm2,拉伸时屈服前加荷速度应控制在2.3~23kN/s(拉伸速率为6-60 MPa/s,即0.006*380～0.06*380=2.3～23kN/s)之间。

钢材试样屈服前加荷速度应控制在6~60MPa/s，屈服期间应变速率应在0.00025~0.0025/s之间（假定拉伸前试验机上下夹头之间距离为150mm，其分离速度应在0.035~0.35mm/s之间），屈服期间不再调节试验机速率。

屈服过后，应变速率应不超过0.008/s（假定拉伸前试验机上下夹头之间距离为150mm，其分离速度应小于0.008*150=1.2mm/s）。

（3）冷轧扭钢筋拉伸时的加载速率不宜大于2kN/min。

2.简述钢筋拉伸试验操作中应主要注意哪两方面的问题及应遵循的事项?答：拉伸试验时,为了获得精确的结果,主要应注意试样和仪器两个方面的问题：A：试样方面：(1)试样的编号应清楚明确,并用钢号打印记；(2)认真检查试样是否符合要求,包括：试样表面的光洁度,有无试样本身的或因制造加工造成的横向或纵向裂纹,精确测量试样的尺寸；(3)按要求打好标距,要轻划以防造成新的人为表面缺口；(4)夹持试样时应仔细地对心,以防产生附加应力。

B：试验用仪器方面：(1)根据试件大小以及预期的抗拉强度,调好试验机吨位；(2)开机前调整指针零；(3)用引伸仪画出载荷-伸长曲线；(4)试验时间要停机降温。

试验单位：工程名称：合 同 号：
MEG2012/R-3
试验规程GB/T228-2002GB/T232-1999中国XX水电第XX工程局有限公司中心试验室
钢筋拉伸、弯曲试验报告
中国XX第XX工程局有限公司
试验日期2013年4月10日XX河大桥永久治理工程
报告日期2013年4月10日
210
钢筋直径(mm)
6
8
10
12
14
16
18
20
22
25
28
32
注：直径为10mm①的钢筋在本计算
按Ｆ９进行随机生成
122432
11
2122
2225
2328 9
10
1918 82020
7
61816
51714
148
1510
1612 3
4
2
1136
序号
钢筋组数输入序号
R235
序号
钢筋直径
(mm)
返回计算正表
HRB335、Q235
说明①：若直径10mm钢筋作为Q235低碳钢，原始标距为10d，则原始标距为100(mm),弯心直径为0.5d，则弯心直径为5(mm)；若直径10mm钢筋作为HRB335热轧带肋钢，原始标距为5d，则原始标距为50(mm),弯心直径为3d，则弯心直径为30(mm)。

批：因此钢筋所得试验结果以600T万能试验机为依据，故对拉伸。
