钢板超声检测报告

钢板超声波检测复验作业指导书2.1适用范围：适用于板厚6-250mm的碳素钢、低合金钢板材的超声波检测。

奥氏体不锈钢、镍及镍合金板材及双相不锈钢的超声波检测，也可参照本条执行。

2.2检测工艺卡检测工艺卡的编制应与本检测作业指导书要求相符。

2.2.1超声波检测工艺卡由具有II级UT资质人员编制，2.2.2检测工艺卡由具有UTIII资质人员或UT检测责任师审核批准。

2.3检测器材2.3.1选用数字式超声波检测仪或A型脉冲反射式超声波检测仪，其工作频率范围为0.5-10MHz，水平线性误差不大于1%，垂直线性误差不大于5%。

2.3.2探头钢板厚度为6-20mm时，选用双晶直探头，公称频率为5MHz，晶片面积不少于150mm2,钢板厚度为20mm-40mm 时，选用单晶直探头，公称频率为5MHz，圆晶片直径为14-20mm，钢板厚度为40mm-250mm时，选用单晶直探头，公称频率为2.5MHz，圆晶片直径为20-25mm。

2.3.3试块a、用双晶直探头检测壁厚小于或等于20mm的钢板时，采用JB/T4730.3-2005规定的CBI标准试块。

b、用单晶直探头检测壁厚大于20mm的钢板时，采用JB/T4730.3-2005规定的CBII标准试块。

2.4耦合剂：浆糊或机油等透声性好，且不损伤检测表面的藕合剂。

2.5工艺参数2.5.1检测频率一般采用2.5MHz或5MHz，根据板厚选定。

2.5.2扫描时基线调节厚度小于或等于20mm时，应使荧光屏出现5次底波，厚度大于或等于20mm时，应是荧光屏出现至少2次底波。

2.6检测灵敏度：2.6.1钢板厚度小于或等于20mm时，用阶梯试块调节灵敏度，将试块上与工件等厚部位的第一次底波高度调整到满刻度的50%，再提高10dB作为检测灵敏度。

2.6.2壁厚大于20mm时，用平底孔试块调节灵敏度，将φ5平底孔第一次反射波波高调整到满刻度的50%作为检测灵敏度。

2.6.3壁厚不小于探头的3倍近场区时，也可取无缺陷的完好部位的第一次底波调节灵敏度，但其结果应与2.6.2条的要求一致。

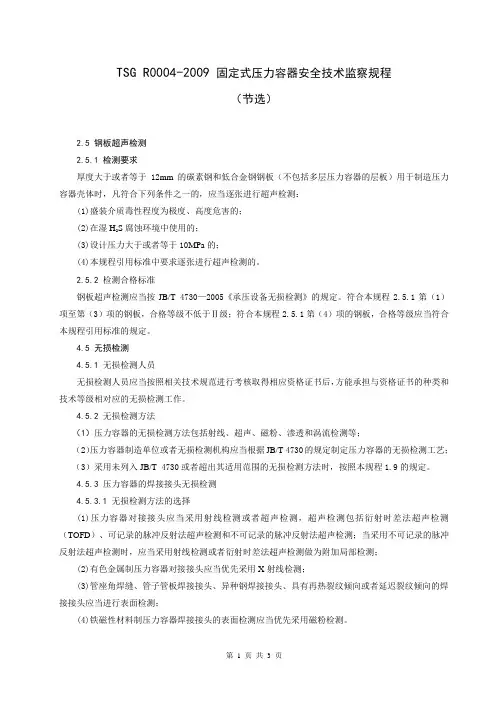

TSG R0004-2009固定式压力容器安全技术监察规程（节选）2.5 钢板超声检测2.5.1 检测要求厚度大于或者等于12mm的碳素钢和低合金钢钢板（不包括多层压力容器的层板）用于制造压力容器壳体时，凡符合下列条件之一的，应当逐张进行超声检测：(1)盛装介质毒性程度为极度、高度危害的；S腐蚀环境中使用的；(2)在湿H2(3)设计压力大于或者等于10MPa的；(4)本规程引用标准中要求逐张进行超声检测的。

2.5.2检测合格标准钢板超声检测应当按JB/T 4730—2005《承压设备无损检测》的规定。

符合本规程2.5.1第（1）项至第（3）项的钢板，合格等级不低于Ⅱ级；符合本规程2.5.1第（4）项的钢板，合格等级应当符合本规程引用标准的规定。

4.5 无损检测4.5.1无损检测人员无损检测人员应当按照相关技术规范进行考核取得相应资格证书后，方能承担与资格证书的种类和技术等级相对应的无损检测工作。

4.5.2 无损检测方法（1）压力容器的无损检测方法包括射线、超声、磁粉、渗透和涡流检测等；（2）压力容器制造单位或者无损检测机构应当根据JB/T4730的规定制定压力容器的无损检测工艺；（3）采用未列入JB/T 4730或者超出其适用范围的无损检测方法时，按照本规程1.9的规定。

4.5.3 压力容器的焊接接头无损检测4.5.3.1无损检测方法的选择(1)压力容器对接接头应当采用射线检测或者超声检测，超声检测包括衍射时差法超声检测（TOFD）、可记录的脉冲反射法超声检测和不可记录的脉冲反射法超声检测；当采用不可记录的脉冲反射法超声检测时，应当采用射线检测或者衍射时差法超声检测做为附加局部检测；(2)有色金属制压力容器对接接头应当优先采用X射线检测；(3)管座角焊缝、管子管板焊接接头、异种钢焊接接头、具有再热裂纹倾向或者延迟裂纹倾向的焊接接头应当进行表面检测；(4)铁磁性材料制压力容器焊接接头的表面检测应当优先采用磁粉检测。

承压设备钢板超声检测及质量分级3.9.1适用范围本条适用于板厚为6- 160mm碳素钢、低合金钢制承压设备用板材的超声检测的质量分级。

奥氏体钢板材超声检测也可参照本规程进行。

3.9.2探头探头的选用应符合表19表19承压设备用板材超声检测探头选用3.9.3试块试块应用与被检工件相同或近似声学性能的材料制成3.9.4检测时机3.941 板板表面应磨光滑，当钢板表面的氧化层呈致密光滑不影响检测效果时，可不打磨。

3.942 检测应在划定剖口预定线后进行。

4.1.2、探头选用4.121、探头选用1 ）、板厚为6〜20mm时采用双晶直探头，公称频率5MHz ,晶片面积不小于150m m2o2）、板厚＞20〜40mm时，采用单晶直探头，公称频率5MHz , 圆晶片直径为 $ 14~ $ 20mm。

3 ）、板厚〉40〜250mm时，采用单晶直探头，公称频率2.5MHz，圆晶片直径为 $ 20~ $ 25mm。

4.1.2.2、双晶直探头性能应符合JB/T4730.3-2005附录A 的要求。

4.1.3、标准试块1）、采用双晶直探头时，采用CBI 标准试块。

2）、采用单晶直探头时，采用CBD标准试块。

试块厚度应与被检钢板厚度相近。

4.1.4、基准灵敏度1）、超声检测人员收到无损检测申请书后，根据所探钢板厚度确定探头和试块，并调试检测灵敏度。

2）、板厚为6~20mm时，用CBI试块将工件等厚部位第一次底波高度调整到满刻度的50%，再提高10dB作为基准灵敏度。

3）、板厚＞20〜250mm时，用CBH试块将$ 5平底孔第一次反射波高调整到满刻度的50%作为基准灵敏度。

4）、板厚〉3倍探头的近场区时，也可取钢板无缺陷完好部位的第一次底面反射波高调整到满刻度的50%作为基准灵敏度。

4.1.5、检测方法4.1.5.1、检测面钢板的任一轧制面均可作为检测面进行检测。

若检测人员认为需要或设计上要求时，也可选钢板的上、下两轧制面分别进行检测。

锻件超声波探伤记录和报告（南通友联专用）大平底准考号: 评分: 试件编号 X 试件名称 锻件 试件材质 45# 试件规格 φ70×225 探头规格 2.5P φ14 探头型式 单晶直探头 仪器型号 PXUT-350C 型扫查比例深度1:1 扫查方式全面扫查探测灵敏度φ2灵敏度 执行标准NB/T47013.3-2015探 伤 结 果一.检测内容：对锻件T=225mm 进行超声检测,如何利用150mm 大平底调节工件φ2当量灵敏度. 二.检测步骤：(1) 扫描比例调节; 将纵波直探头放置150mm 大平底上,找出一次(B1)和二次(B2)底面反射波，分别将两波对准水平刻度150和300处, 此时, 深度1:1比例调好. (2).计算步骤方法A. ①计算150大平底与工件同声程处（150/φ2）回波分贝差;dB X B Bf 35215036.22lg 202lg2022=⨯⨯⨯=Φ=∆ππλ②计算150/φ2与工件225/φ2回波分贝差dB X X 715022252lg 40lg401221=⨯⨯=ΦΦ=∆先增益35dB 调节好150/φ2当量灵敏度，再增益7dB 工件225/φ2灵敏度调节完毕方法B. 计算150大平底与工件225/φ2回波分贝差; 已知Xf =225 XB =150db X D X B f42)150214.322536.22lg(202lg 202222=⨯⨯⨯⨯==∆πλ(3)灵敏度调节;探头放在150大平底试块上,使平底回波达到最高,调至基准高度(80%),然后增益42dB,此时工件225/φ2灵敏度调好.(4).锻件检测;将探头放置225mm 锻件上进行全面扫查,距锻件表面200mm 发现一缺陷波,波高比225/φ2灵敏度基准波高高9dB.求缺陷当量.已知X1=200 φ2=2 X2=225 △=9 求; φX)5625.0lg(402002225lg 40lg409122X X X X X Φ=⨯⨯Φ=ΦΦ==∆X Φ=5625.0lg 225.0 mm X 3=Φ三.结论; 对该锻件垂直方向进行超声全面扫查,发现距锻件表面200mm 处有一缺陷,缺陷当量为3mm. 根据NB/T47013-2015标准,该钢板评为Ⅰ级,合格报告日期 年 月 日。

钢结构部分熔透焊缝的超声波检测分析作者：张祎来源：《科学与信息化》2017年第32期摘要随着社会的发展，尤其是在钢结构中使用比较广的就是熔透焊缝深度的测量，并且探头角度的选择对其也有着比较大的影响，在通过对试块上的试验结果进行分析，总结出适用于部分熔透焊缝超声波检测深度的方法，那么本文就通过监测方法的不同来分析对熔透焊缝超声波的影响。

关键词钢结构；熔透焊缝深度；监测目前，能力验证是试验室外部质量控制的一种手段，是在一定范围内，可以根据相关的制定方案来进行比对，之后再验证的实验室和所应用的试验方法中，需要检测相应的性能和均匀一样的样品，这样在很大程度上就提高了，整体的检测水平，以及和对了解试验室空间的不同影响，并且在不同的环境下解决试验室存在的问题。

1 试验制备和检测中的要求在试验中所使用到的钢结构是常见的对接焊缝，一般是由两块同牌号的普通碳素钢焊接而成的，钢板是由某钢铁有限公司提供的，对于焊接的方法是为二氧化碳来进行保护的，缺陷的成型的方式有埋丝和欠缺气体两种的保护形式，对于焊接试板制作数量也是控制在一定范围内的。

一般来说，所研究的材料对两块钢板进行了超声波的检测，确认钢板原材料没有缺陷的，在焊接完成后，所研究的材料对所焊缝样品进行了射线检测，并且还需要确认内部所存在的问题，尤其是对所研究焊缝样品进行了超声波的检测，按照能力验证作业指导书进行检测，并且还需要给出能力验证参数参考的数值，经过统计分析之后，是要求材料研究出所得的结果，确保了检测数据的有效性[1]。

2 加强检测设备以及检验的准备（1）根据所使用的超声波探伤仪器是需要符合相关国家规定的，这样在一定条件下，是需要采用单斜探头的，那么探头就应该按照规定来定做出相关的标志，其测试的结果就是应该符合超声波上用探头性能测试的方法等要求，当然这些要求都是比较严格的，有的是直探头的规格，当然规格是不同的，而对于斜探头来说，远场的分辨能力是大于所控制范围的，这样对于直探头来说，所分辨的能力是不小于控制范围的。

范文范例学习指导青岛理工建设工程质量检测有限公司钢结构检测报告编号：（2005）本报告共页工程名称：委托单位：检测类别：联系电话: 签发日期：地址:委托检测声明1、报告加盖本公司检测专用章（红章）有效。

2、报告涂改无效。

3、未经本单位书面批准，任何单位和个人不得复制本报告整复制除外）。

4、本报告式肆份，外发叁份。

（完青岛理工建设工程质量检测有限公司页青岛理工建设工程质量检测有限公司钢构件厚度测量报告编号:(2005) 共页第页测量：审核：青岛理工建设工程质量检测有限公司磁粉探伤报告检测：（MT 级）审核：（MT 级）青岛理工建设工程质量检测有限公司磁粉探伤记录共页第页编号 （2005）记录：（级）青岛理工建设工程质量检测有限公司超声波探伤报告检测：（UT级）审核：（UT级）青岛理工建设工程质量检测有限公司钢结构检测报告附页超声波探伤记录青岛理工建设工程质量检测有限公司钢结构检测报告附页X射线探伤报告编号:（2005）共页第页检测：（RT级）审核：（RT级）青岛理工建设工程质量检测有限公司钢结构检测报告附页角焊缝焊脚尺寸测量报告青岛理工建设工程质量检测有限公司钢结构检测报告附页高强螺栓终拧扭矩复查报告青岛理工建设工程质量检测有限公司钢结构检测报告附页涂层厚度测量报告共页第页编号（2005）青岛理工建设工程质量检测有限公司钢结构检测报告附页吊车梁挠度测量报告测量:审核：青岛理工建设工程质量检测有限公司钢结构检测报告附页网架挠度测量报告青岛理工建设工程质量检测有限公司钢结构检测报告附页钢结构整体垂直度测量报告本工程共个轴线，南北向为跨度方向，A、C、G、I为角柱。

■:- AG单柱垂直度观测点13轴柱脚测量点俯视图青岛理工建设工程质量检测有限公司钢结构检测报告附页钢结构整体垂直度测量报告编号（2005）共页第页工程名称整体垂直度偏差测点A B C北立面 垂直度 下 上 单柱垂直度偏差 整体垂直度偏差 测点G H I南立面 垂直度 下 上 单柱垂直度偏差 整体垂直度偏差 测点C F I东立面 垂直度 下 上 单柱垂直度偏差 整体垂直度偏差 测点AD G西立面 垂直度 下 上 单柱垂直度偏差整体垂直 度测量(mm )测量：审核：青岛理工建设工程质量检测有限公司钢结构检测报告附页钢结构整体平面弯曲度测量报告柱脚偏差一、亠观测点'囚回叵\1轴7轴一柱脚轴基准线X i北测量点俯视图基准线X2 本工程共13个轴线，南北向为跨度方向，A、C、G、I为角柱。

⼀⽂看懂超声波探伤检测超声波检测适⽤于⾦属、⾮⾦属和复合材料等多种试件的⽆损检测，缺陷定位准确，检测成本低，速度快，设备轻便。

1F原理与简介超声波探伤是利⽤超声能透⼊⾦属材料的深处，并由⼀截⾯进⼊另⼀截⾯时，在界⾯边缘发⽣反射的特点来检查零件缺陷的⼀种⽅法，当超声波束⾃零件表⾯由探头通⾄⾦属内部，遇到缺陷与零件底⾯时就分别发⽣反射波，在荧光屏上形成脉冲波形，可以通过这些脉冲波形来判断缺陷位置和⼤⼩。

图：超声探伤原理⽰意图超声波检测按照其原理可分为缺陷回波法、穿透法、共振法。

按波形分可分为纵波、横波、表⾯波和板波等。

纵波是⽤来探测⾦属铸锭、坯料、中厚板、⼤型锻件和形状⽐较简单的制件中所存在的缺陷；横波是探测管材中的周向和轴向裂缝、划伤、焊缝中的⽓孔、夹渣、裂缝、未焊透等缺陷；表⾯波可探测形状简单的铸件上的表⾯缺陷；板波可探测薄板中的缺陷。

图：纵波&横波⽰意图2F检测过程超声检测⽅法可采⽤多种检测技术，每种检测技术在实施过程中，都有其需要考虑的特殊问题，其检测过程也各有特点。

但各种超声检测技术⼜都存在着通⽤的技术问题。

其检测过程也⼤致可分为以下⼏步：1、试件的准备为了提⾼检测结果的可靠性，应对受检件的材料牌号、性能，制造⽅法和⼯艺特点，影响其使⽤性能的缺陷种类及形成原因、缺陷的最⼤可能取向及⼤⼩、受检部位受⼒状态及检收标准进⾏了解。

2、检测条件的确定，包括超声波检测仪、探头、试块等的选择⼊射⽅向的选择应使声束中⼼线与缺陷延伸平⾯，特别是与最⼤受⼒⽅向垂直的缺陷⾯尽可能地接近垂直，并⼒求得到缺陷最⼤信号，此外，为避免被探⼯件形状和结构可能产⽣反射或变型信号对缺陷的判别造成困难，⼊射⽅向还应选择在不会出现这些⼲扰信号的⽅向上。

必要时应从正、反两⾯进⾏检查。

探头的选择也是尤为重要的。

作为超声检测的重要⼯具之⼀，探头的种类很多，结构型式也各不相同。

检测前应根据被检对象的形状、衰减情况和技术要求来选择探头。

受控编号：SJZ-BG-02
报告编号：2014-M-GJG001 钢结构检测报告
工程名称：
检测类别：委托检测
委托单位：
天津标信检测技术发展技术有限公司
2014年5月12日
声明
1、本检测报告无单位检测专用章和计量认证专用章无效。

2、本检测报告无检测、审核、批准人签字无效。

3、本检测报告涂改、换页、漏页无效。

4、本检测报告无骑缝章无效。

5、对本检测报告若有异议或需要说明之处，应于收到报告之日起十五日内向我单
位书面提出，本单位将予及时解释或答复。

地址：
检测报告
批准：审核：检测：
超声波检测报告
高强度螺栓终拧扭矩检测报告
扭剪型高强度螺栓连接副预拉力检测报告
钢结构或构件变形检测报告。

超声波无损检测实验报告一、实验目的本次超声波无损检测实验的主要目的是通过使用超声波检测技术，对给定的试件进行检测，以确定其内部是否存在缺陷，并对缺陷的位置、大小和形状进行评估。

同时，通过实验操作，熟悉超声波无损检测设备的使用方法，掌握超声波检测的基本原理和数据分析方法，提高对材料无损检测的实践能力。

二、实验原理超声波无损检测是利用超声波在材料中的传播特性来检测材料内部缺陷的一种方法。

当超声波在均匀介质中传播时，其传播速度、波长和频率等参数保持不变。

然而，当超声波遇到缺陷时，会发生反射、折射、散射等现象，导致超声波的传播路径和能量发生变化。

通过接收和分析这些变化，可以判断材料内部是否存在缺陷以及缺陷的相关信息。

超声波在材料中的传播速度与材料的弹性模量、密度等物理参数有关。

对于特定的材料，可以通过测量超声波的传播时间和传播距离来计算其传播速度。

同时，根据反射波的到达时间和幅度，可以确定缺陷的位置和大小。

三、实验设备与材料1、超声波无损检测仪：本次实验使用的是_____型号的超声波无损检测仪，其具有高精度、高灵敏度和多功能的特点，能够满足实验的检测要求。

2、探头：选用了_____频率的直探头和斜探头，分别用于检测不同类型的缺陷。

3、试件：准备了若干个含有不同类型和大小缺陷的金属试件，如钢板、钢管等。

4、耦合剂：使用了_____耦合剂，以保证超声波能够有效地传入试件内部。

四、实验步骤1、仪器准备开启超声波无损检测仪，进行预热和校准。

设置检测参数，如探头频率、增益、扫描范围等。

2、试件表面处理用砂纸打磨试件表面，去除氧化层和污垢，保证探头与试件之间良好的耦合。

3、涂抹耦合剂在试件检测表面均匀涂抹耦合剂，减少超声波的能量损失。

4、探头安装将直探头或斜探头安装在检测仪的探头上，并确保探头与试件表面垂直或成一定角度。

5、检测操作手持探头在试件表面缓慢移动，观察检测仪屏幕上的波形变化。

对可疑区域进行重点检测，记录反射波的位置、幅度和形状等信息。
