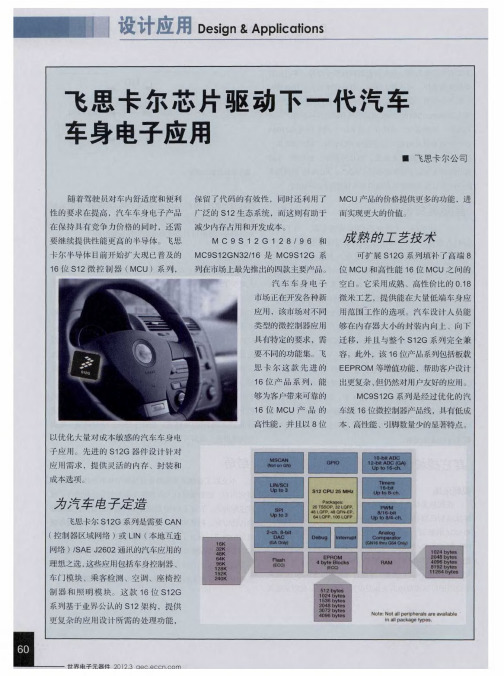

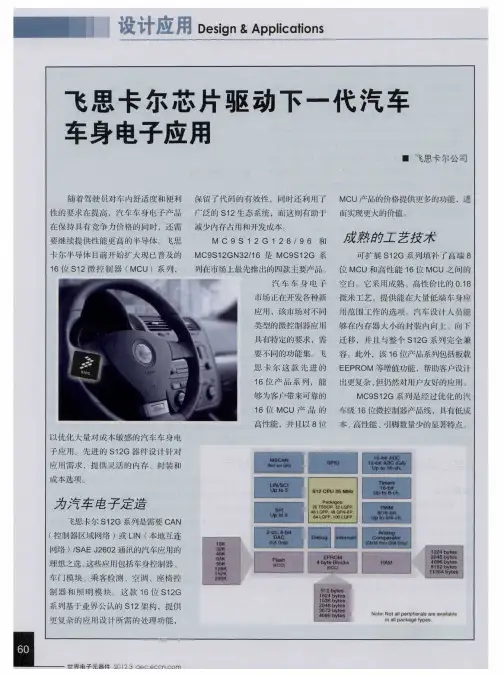

飞思卡尔芯片飞思卡尔（Freescale）是一家拥有嵌入式半导体解决方案的全球领先制造商。
该公司的产品覆盖了自动驾驶汽车、智能手机、物联网以及工业自动化等领域。
飞思卡尔芯片是该公司的核心产品之一，下面将对其进行详细介绍。
飞思卡尔芯片是一种用于嵌入式系统的半导体芯片，具有高性能、低能耗的特点。
它可以运行复杂的应用程序，并提供丰富的外设接口，以满足各种设备的需求。
飞思卡尔芯片使用先进的制造工艺，具有较高的集成度和稳定性，同时还具有较低的功耗和散热性能。
飞思卡尔芯片提供了多种型号和系列，以满足不同应用场景的需求。
例如，i.MX系列是用于智能手机和平板电脑等移动设备的芯片，具有高性能、低功耗和丰富的多媒体功能。
QorIQ系列则是用于工业和网络设备的芯片，具有高性能、可靠性和安全性。
飞思卡尔芯片的应用范围非常广泛。
在汽车行业，它可以用于自动驾驶系统、车载娱乐系统和车身控制系统等。
在消费电子行业，它可以用于智能手机、平板电脑和智能家居设备等。
在工业自动化领域，它可以用于工业机器人、智能仓储系统和智能制造设备等。
与传统的微控制器相比，飞思卡尔芯片具有更强大的计算能力和更丰富的外设接口。
它可以支持更复杂的算法和应用程序，并且可以实现更高的系统集成度。
此外，飞思卡尔芯片还具有较低的功耗和散热性能，能够降低系统的能耗和散热压力。
飞思卡尔芯片还提供了丰富的软件和开发工具，以便开发人员快速开发和调试嵌入式系统。
它支持多种操作系统和开发环境，如Linux、Android和Microcontroller等。
同时，飞思卡尔芯片还提供了可靠的技术支持和培训，以帮助客户解决技术和应用问题。
总之，飞思卡尔芯片是一种用于嵌入式系统的半导体芯片，具有高性能、低能耗和丰富的外设接口。
它可以满足各种设备的需求，在多个行业具有广泛的应用前景。
随着物联网和智能制造技术的发展，飞思卡尔芯片将为各种智能设备的发展提供强大的支持。

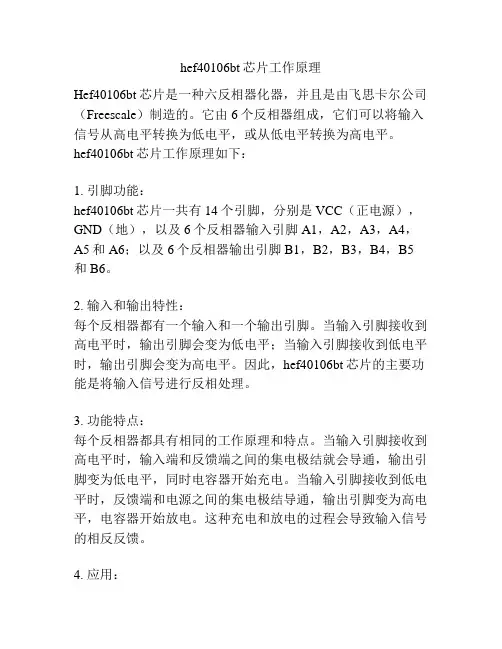

hef40106bt芯片工作原理Hef40106bt芯片是一种六反相器化器，并且是由飞思卡尔公司（Freescale）制造的。
它由6个反相器组成，它们可以将输入信号从高电平转换为低电平，或从低电平转换为高电平。
hef40106bt芯片工作原理如下：1. 引脚功能：hef40106bt芯片一共有14个引脚，分别是VCC（正电源），GND（地），以及6个反相器输入引脚A1，A2，A3，A4，A5和A6；以及6个反相器输出引脚B1，B2，B3，B4，B5和B6。
2. 输入和输出特性：每个反相器都有一个输入和一个输出引脚。
当输入引脚接收到高电平时，输出引脚会变为低电平；当输入引脚接收到低电平时，输出引脚会变为高电平。
因此，hef40106bt芯片的主要功能是将输入信号进行反相处理。
3. 功能特点：每个反相器都具有相同的工作原理和特点。
当输入引脚接收到高电平时，输入端和反馈端之间的集电极结就会导通，输出引脚变为低电平，同时电容器开始充电。
当输入引脚接收到低电平时，反馈端和电源之间的集电极结导通，输出引脚变为高电平，电容器开始放电。
这种充电和放电的过程会导致输入信号的相反反馈。
4. 应用：hef40106bt芯片广泛应用于不同的电子电路中，尤其是在模拟信号处理和数字信号处理领域。
它可以用作振荡器、时钟发生器、信号放大器和滤波器等。
5. 注意事项：在使用hef40106bt芯片时需要注意以下几点：- 输入信号的幅值必须在芯片的供电范围之内，通常为0V到VCC之间。
- 要避免输入信号的幅值超过芯片的最大额定值，以防止芯片损坏。
- 输入和输出引脚之间应正确连接，以确保正确的信号传输。
- 在设计电路时，要合理选择适当的电容器和电阻器，以满足所需的工作条件和性能指标。
综上所述，hef40106bt芯片是一种用于信号反相处理的六反相器化器。
它通过充电和放电的过程将输入信号从高电平转换为低电平或从低电平转换为高电平。
在实际应用中，我们需要根据具体需求选择合适的输入信号幅值范围，正确连接引脚，并合理设计电路，以确保芯片的正常工作和性能。

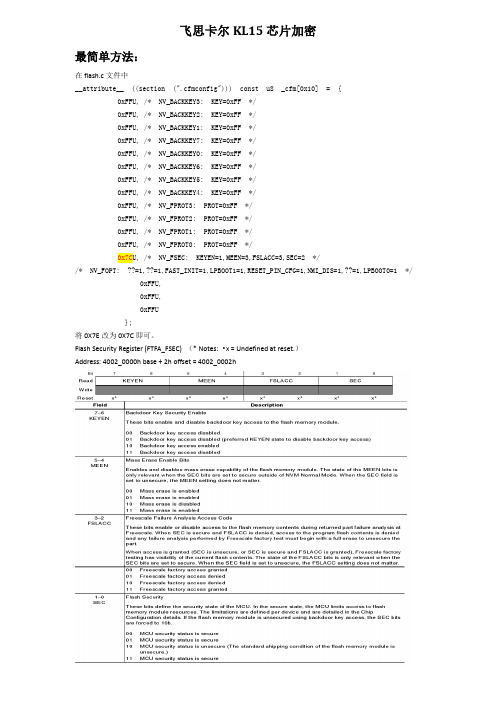

飞思卡尔KL15芯片加密最简单方法：在flash.c文件中__attribute__ ((section (".cfmconfig"))) const u8 _cfm[0x10] = {0xFFU, /* NV_BACKKEY3: KEY=0xFF */0xFFU, /* NV_BACKKEY2: KEY=0xFF */0xFFU, /* NV_BACKKEY1: KEY=0xFF */0xFFU, /* NV_BACKKEY7: KEY=0xFF */0xFFU, /* NV_BACKKEY0: KEY=0xFF */0xFFU, /* NV_BACKKEY6: KEY=0xFF */0xFFU, /* NV_BACKKEY5: KEY=0xFF */0xFFU, /* NV_BACKKEY4: KEY=0xFF */0xFFU, /* NV_FPROT3: PROT=0xFF */0xFFU, /* NV_FPROT2: PROT=0xFF */0xFFU, /* NV_FPROT1: PROT=0xFF */0xFFU, /* NV_FPROT0: PROT=0xFF */0x7C U, /* NV_FSEC: KEYEN=1,MEEN=3,FSLACC=3,SEC=2 *//* NV_FOPT: ??=1,??=1,FAST_INIT=1,LPBOOT1=1,RESET_PIN_CFG=1,NMI_DIS=1,??=1,LPBOOT0=1 */ 0xFFU,0xFFU,0xFFU};将0X7E改为0X7C即可。
Flash Security Register (FTFA_FSEC) （* Notes: •x = Undefined at reset.）Address: 4002_0000h base + 2h offset = 4002_0002h方法二：1、打开“JFlashARM.exe”程序烧写软件；2、配置芯片参数：点击“Options”下拉菜单的“Project settings…”项，打开“Project settings”选项卡；在参数设置界面按照以下图样进行设置：图一General选项卡图二Target Interface选项卡图三CPU选项卡在选择CPU型号的时候点击图标的选择按键，图四CPU型号选择选择Freescale后，在下拉菜单中选择“MKL15Z128xxx4(allow security)”项，然后点击“OK”退出；图五Flash配置界面图六Production配置界面配置完成后点击“应用”并点击“确定”即可完成软件配置；3、载入程序文件：a)点击“File”下拉菜单的“Open data file…”项，进入打开文件对话框；b)选择“xx.hex”文件并打开；4、修改flash内容将0x400C地址的字节改为“xC”(即将后一位改为C，例如默认为7E则改为7C)，改完后记得保存。

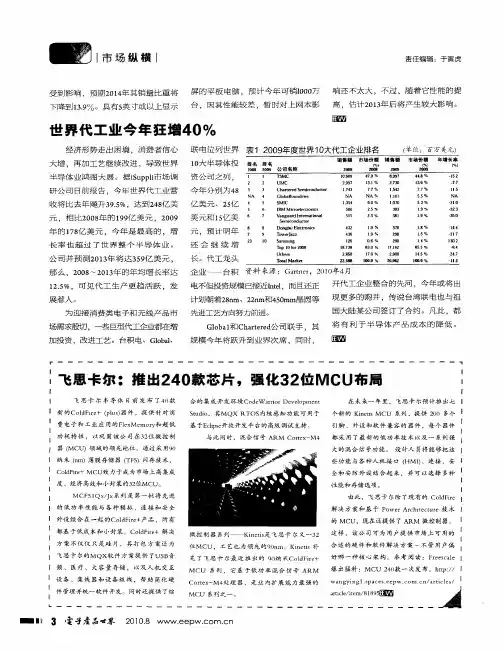

飞思卡尔芯片的嵌入式应用飞思卡尔（英语：Freescale Semiconductor）是美国的半导体生产厂商。
飞思卡尔于2004年由原摩托罗拉的半导体部门组建。
飞思卡尔的主要产品为面向嵌入和通讯市场的芯片。
其产品包括：微控制器（Kinetis ARM® MCU、Qorivva(5xxx)32位Power Architecture MCU、MAC57Dxxx 32位ARM® MCU、ColdFire+/ColdFire 32位MCU、8位MCU、16位MCU、数字信号控制器、MCU编程中心）、处理器（i.MX ARM®应用处理器Vybrid ARM®控制器解决方案QorIQ处理平台PowerQUICC通信处理器Power Architecture主处理器图像识别处理器加密协处理器StarCore高性能DSPDSP56K/Symphony DSP）、模拟技术与电源管理、射频、传感器嵌入式系统的定义：“用于控制、监视或者辅助操作机器和设备的装置（Devices Used to Control，Monitor or Assist the Operation of Equipment，Machinery or Plants）”。
嵌入式系统包括：1、嵌入式微控制器（16位、8位、以及8位以下的CPU，典型代表就是单片机）2、嵌入式微处理器（32位，以及32位以上的称为处理器，典型为ARM核的处理器）3、DSP（Digital Signal Processing，数字信号处理器）4、SOC（System on Chip，片上系统，就是把所有的模块都做到一块芯片上）飞思卡尔芯片的嵌入式应用实例：一、飞思卡尔为未来智能电网开发解决方案：飞思卡尔不仅提供智能仪表设计所需要的芯片产品，而且提供完美解决方案。
对于公共事业单位如供电厂来说，如何优化配电基础设施，防止可能出现的大面积停电，以及如何有效的为最终用户提供能源服务，都需要智能仪表。
飞思卡尔推出业界最强大的汽车动力总成系统微
控制器
2011-10-14 18:05:18 来源：与非网
关键字：飞思卡尔Qorivva MCU 动力总成控制系统
2011年10月12日-德国巴登（2011汽车电子系统展览会）–汽车厂商继续通过新的汽车设计将业界标准提升至新高度，通过交付具有更高燃油经济性和更低排放的汽车满足消费者的期望和政府的法规要求。
高性能微控制器（MCU）在环保汽车设计领域扮演着重要角色，飞思卡尔半导体（NYSE:FSL）日前宣布推出强大的多核心汽车MCU系列中的第一款产品，帮助汽车设计者更加轻松地提高引擎效率并降低排放污染。
飞思卡尔新推出的多核心Qorivva 32位MPC5676R MCU在Power Architecture®技术的基础上构建，与上一代单核心MPC5566 MCU相比，性能提高了四倍、内存空间提高了一倍、并提供了更多功能。
MPC5676R的多种优势允许全球汽车厂商在单一控制器中融合多种尖端技术，例如直喷、涡轮增压和有线系统全驱动。
飞思卡尔负责汽车MCU业务副总裁Ray Cornyn表示，“飞思卡尔充分了解帮助汽车厂商生产更加环保、燃油效率更高的汽车所需的关键技术及其重要性，长期以来我们一直与汽车行业合作，共同开发可以满足其最新一代设计需求的解决方案。
在动力总成领域，我们的目标是生产最强大、最灵活的MCU，它可以同时管理最新引擎的所有复杂控制任务，为设计者提供了降低系统复杂性所需的工具和软件平台。
”
90纳米双核心MPC5676R MCU配备了：
∙ 6 MB片上闪存
∙384 KB片上RAM
∙三个高性能增强型时序处理器单元（eTPU）
∙64信道12位模拟到数字转换器
∙CAN和FlexRay™ 通信系统
∙爆震检测处理片上硬件
该器件包括两个并行180 MHz 32位PowerArchitecture处理器，可实现最大吞吐量和软件灵活性。
MPC5676R的增强性能和特性满足了在汽车行业取得领先地位所需的竞争力。
符合行业标准的Power Architecture核心使软件工程师可以更加轻松地重复使用传统代码，帮助汽车厂商降低成本，即便在升级到先进的多核心架构时也能如此。
MPC5676R的适应性和功能使其成为各种动力总成控制应用的理想器件，包括柴油、汽油和天然气引擎，以及混合动力电动和插入式电动汽车。
飞思卡尔将继续与包括通用汽车公司在内的全球汽车OEM厂商合作，共同提供32位MCU解决方案，可满足管理复杂的动力总成系统所需的性能要求。
Qorivva MCU的全面生态系统
Qorivva 微处理器的功能和价值远远超出了芯片范围以外。
每个Qorivva MCU都具有一个完整的运行时软件解决方案，包括用于单核心和多核心MCU的AUTOSAR MCAL驱动程序套件和AUTOSAR实时操作系统。
另外，还有多种开发工具为Qorivva MCU提供支持，包括来自飞思卡尔开发合作伙伴的高性能编译器和多核心调试器。
通过访问飞思卡尔生态系统和第三方工具，可帮助在原型机设计和软件集成过程中降低应用开发复杂性和调试/验证时间。
另外，Qorivva动力总成系列产品目前由新的eTPU编译器、调试器和模拟器提供支持，帮助降低客户开发成本，并为其提供用于创建先进的引擎计时器软件的工具。
飞思卡尔在汽车电子行业具有深厚的技术基础，并积极参与行业协会的各种活动。
飞思卡尔是DSI、FlexRay和LIN协会的创始成员，AUTOSAR协会的主要成员，以及PSI5、JASPAR 和GENIVI协会的活跃成员。
另外，飞思卡尔的全球系统实验室和软件定制服务也为其Power Architecture产品提供支持。
上市情况
飞思卡尔计划于2012年1月推出MPC5676R MCU的评估套件和样品。
请联系您当地的飞思卡尔销售代表了解定价信息。
先进的动力总成控制白皮书
每一代新的动力总成控制系统都具有更高的复杂性，并需要更高的计算性能，为设计者带来很多挑战。
作为汽车动力总成MCU的领先提供商，飞思卡尔在电子控制领域努力前行，促进了汽车行业的发展，帮助克服了这些挑战。
如需了解对高级控制架构的需求、以及飞思卡尔可满足目前和未来动力总成需求的多核解决方案的详细信息，请阅读Challenges and Solutions in Advanced Powertrain Controls白皮书。
关于飞思卡尔半导体
飞思卡尔半导体(NYSE:FSL)是全球领先的半导体公司，为汽车、消费、工业和网络市场设计并制造嵌入式半导体产品。
