铸造用砂

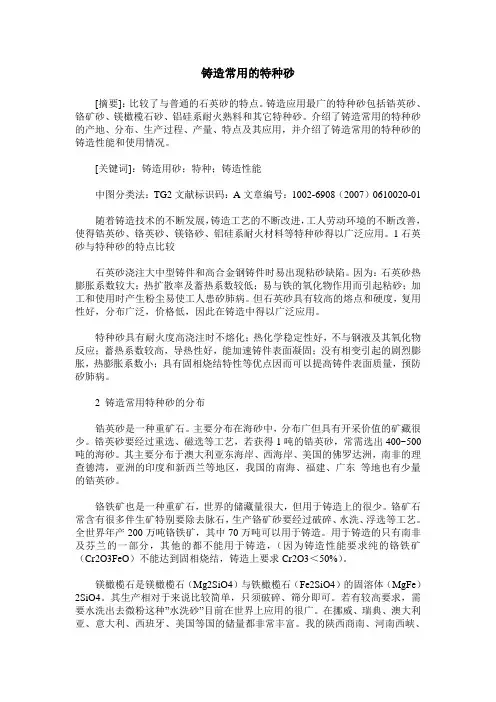

铸造常用的特种砂[摘要]：比较了与普通的石英砂的特点。

铸造应用最广的特种砂包括锆英砂、铬矿砂、镁橄榄石砂、铝硅系耐火熟料和其它特种砂。

介绍了铸造常用的特种砂的产地、分布、生产过程、产量、特点及其应用，并介绍了铸造常用的特种砂的铸造性能和使用情况。

[关键词]：铸造用砂；特种；铸造性能中图分类法：TG2文献标识码：A文章编号：1002-6908（2007）0610020-01随着铸造技术的不断发展，铸造工艺的不断改进，工人劳动环境的不断改善，使得锆英砂、铬英砂、镁铬砂、铝硅系耐火材料等特种砂得以广泛应用。

1石英砂与特种砂的特点比较石英砂浇注大中型铸件和高合金钢铸件时易出现粘砂缺陷。

因为：石英砂热膨胀系数较大；热扩散率及蓄热系数较低；易与铁的氧化物作用而引起粘砂；加工和使用时产生粉尘易使工人患矽肺病。

但石英砂具有较高的熔点和硬度，复用性好，分布广泛，价格低，因此在铸造中得以广泛应用。

特种砂具有耐火度高浇注时不熔化；热化学稳定性好，不与钢液及其氧化物反应；蓄热系数较高，导热性好，能加速铸件表面凝固；没有相变引起的剧烈膨胀，热膨胀系数小；具有固相烧结特性等优点因而可以提高铸件表面质量，预防矽肺病。

2 铸造常用特种砂的分布锆英砂是一种重矿石。

主要分布在海砂中，分布广但具有开采价值的矿藏很少。

锆英砂要经过重选、磁选等工艺，若获得1吨的锆英砂，常需选出400~500吨的海砂。

其主要分布于澳大利亚东海岸、西海岸、美国的佛罗达洲，南非的理查德湾，亚洲的印度和新西兰等地区，我国的南海、福建、广东等地也有少量的锆英砂。

铬铁矿也是一种重矿石，世界的储藏量很大，但用于铸造上的很少。

铬矿石常含有很多伴生矿特别要除去脉石，生产铬矿砂要经过破碎、水洗、浮选等工艺。

全世界年产200万吨铬铁矿，其中70万吨可以用于铸造。

用于铸造的只有南非及芬兰的一部分，其他的都不能用于铸造，（因为铸造性能要求纯的铬铁矿（Cr2O3FeO）不能达到固相烧结，铸造上要求Cr2O3＜50%）。

制造砂型的基本原材料是铸造砂和型砂粘结剂。

最常用的铸造砂是硅质砂。

硅砂的高温性能不能满足使用要求时则使用锆英砂、铬铁矿砂、刚玉砂等特种砂。

为使制成的砂型和型芯具有一定的强度，在搬运、合型及浇注液态金属时不致变形或损坏，一般要在铸造中加入型砂粘结剂，将松散的砂粒粘结起来成为型砂。

应用最广的型砂粘结剂是粘土，也可采用各种干性油或半干性油、水溶性硅酸盐或磷酸盐和各种合成树脂作型砂粘结剂。

铸造砂按矿物组成不同分为石英砂和特种砂两大类，石英砂俗称硅砂。

石英砂:它是石英石经破碎加工而成的石英颗粒，石英石是一种非金属矿物质，是一种坚硬、耐磨、化学性能稳定的硅酸盐矿物，其主要矿物成分是SiO2，石英砂的颜色为乳白色、或无色半透明状，莫氏硬度7，石英砂是重要的工业矿物原料，非化学危险品，广泛用于玻璃、铸造、陶瓷及耐火材料、冶炼硅铁、冶金熔剂、冶金、建筑、化工、塑料、橡胶、磨料、滤料等工业。

硅砂:又名二氧化硅或石英砂。

是以石英为主要矿物成分、粒径在0.020mm-3.350mm 的耐火颗粒物，根据开采和加工方法的不同分为人工硅砂及水洗砂、擦洗砂、精选（浮选）砂等天然硅砂。

硅砂是一种坚硬、耐磨、化学性能稳定的硅酸盐矿物，其主要矿物成分是SiO2 ，硅砂的颜色为乳白色或无色半透明状，硬度7，性脆无解理，贝壳状断口，油脂光泽，相对密度为2.65，其化学、热学和机械性能具有明显的异向性，不溶于酸，微溶于KOH溶液，熔点1750℃。

颜色呈乳白色、淡黄、褐色及灰色，硅砂有较高的耐火性能。

铸造砂具备下列性能：1)透气性型高温金属液浇入铸型后，型内充满大量气体，这些气体必须由铸型内顺利排出去，型砂这种能让气体透过的性能称为透气性。

否则将会使铸件产生气孔、浇不足等缺陷。

铸型的透气性受砂的粒度、粘土含量、水分含量及砂型紧实度等因素的影响。

砂的粒度越细、粘土及水分含量越高、砂型紧实度越高，透气性则越差2) 强度型砂抵抗外力破坏的能力称为强度。

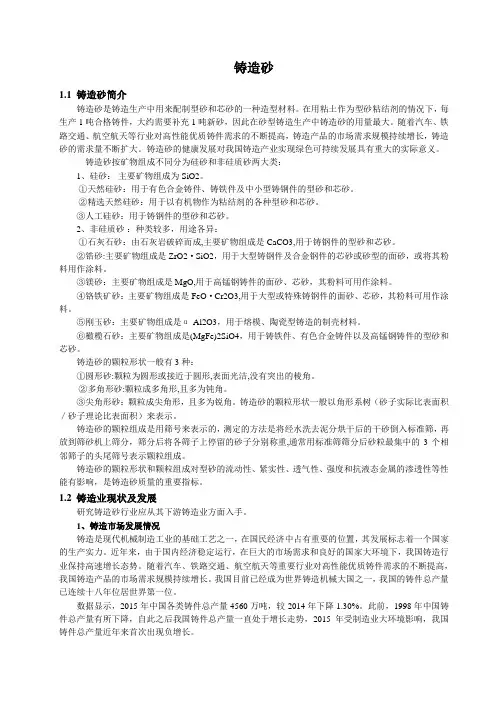

铸造砂1.1 铸造砂简介铸造砂是铸造生产中用来配制型砂和芯砂的一种造型材料。

在用粘土作为型砂粘结剂的情况下，每生产1吨合格铸件，大约需要补充1吨新砂，因此在砂型铸造生产中铸造砂的用量最大。

随着汽车、铁路交通、航空航天等行业对高性能优质铸件需求的不断提高，铸造产品的市场需求规模持续增长，铸造砂的需求量不断扩大。

铸造砂的健康发展对我国铸造产业实现绿色可持续发展具有重大的实际意义。

铸造砂按矿物组成不同分为硅砂和非硅质砂两大类：1、硅砂：主要矿物组成为SiO2。

①天然硅砂：用于有色合金铸件、铸铁件及中小型铸钢件的型砂和芯砂。

②精选天然硅砂：用于以有机物作为粘结剂的各种型砂和芯砂。

③人工硅砂：用于铸钢件的型砂和芯砂。

2、非硅质砂：种类较多，用途各异：①石灰石砂：由石灰岩破碎而成,主要矿物组成是CaCO3,用于铸钢件的型砂和芯砂。

②锆砂:主要矿物组成是ZrO2·SiO2，用于大型铸钢件及合金钢件的芯砂或砂型的面砂，或将其粉料用作涂料。

③镁砂：主要矿物组成是MgO,用于高锰钢铸件的面砂、芯砂，其粉料可用作涂料。

④铬铁矿砂：主要矿物组成是FeO·Cr2O3,用于大型或特殊铸钢件的面砂、芯砂，其粉料可用作涂料。

⑤刚玉砂：主要矿物组成是α-Al2O3，用于熔模、陶瓷型铸造的制壳材料。

⑥橄榄石砂：主要矿物组成是(MgFe)2SiO4，用于铸铁件、有色合金铸件以及高锰钢铸件的型砂和芯砂。

铸造砂的颗粒形状一般有3种：①圆形砂:颗粒为圆形或接近于圆形,表面光洁,没有突出的棱角。

②多角形砂:颗粒成多角形,且多为钝角。

③尖角形砂：颗粒成尖角形，且多为锐角。

铸造砂的颗粒形状一般以角形系树（砂子实际比表面积／砂子理论比表面积）来表示。

铸造砂的颗粒组成是用筛号来表示的，测定的方法是将经水洗去泥分烘干后的干砂倒入标准筛，再放到筛砂机上筛分，筛分后将各筛子上停留的砂子分别称重,通常用标准筛筛分后砂粒最集中的3个相邻筛子的头尾筛号表示颗粒组成。

第一章铸造用呋喃树脂砂概述、自硬呋喃树脂砂的特点1.优点:1)铸件表面光洁、棱角清晰、尺寸精度高；2)型砂的溃散性好，清理、打磨容易，从而减少了落砂清铲修整工序中对铸件形状精度的损害；3)由于在各个工序中都最大限度的排除了影响铸型、铸件变形和损坏的因素，所以树脂砂铸件的铸件表面质量、铸件几何尺寸精度方面比黏土可以提高1~2级，达到了CT7~9级精度和1~2mm/600mm的平直度，表面粗糙度大有改观；4)减轻劳动强度大大改善了劳动条件和工作环境，尤其是减轻了噪声、矽尘等，减少了环境污染；5)树脂砂型(芯)强度高(含高温强度高)、成型性好发气量较其它有机铸型低、热稳定性好、透气性好，可以大大减少铸件的粘砂、夹砂、砂眼、气孔、缩孔、裂纹等铸件缺陷，从而降低废品率，可以制造出用黏土砂难以做出的复杂件、关键件；6)旧砂回收再生容易可以达到90%左右的再生回收率。

在节约新砂、减少运输、防止废弃物公害方面效果显著。

2.缺点：1)对原砂要求较高，如粒度、粒形、SiO2含量、微粉含量、碱金属盐及黏土含量等都有较严格要求；2)气温和湿度对硬化速度和固化后强度的影响较大；3)与无机类黏结剂的铸型相比，树脂砂发气量较高，如措施不当，易产生气孔类缺陷；4)与黏土砂相比，成本仍较高；5)对球铁件或低碳不锈钢等铸件，表面因渗硫或渗碳可能造成球化不良或增碳，薄壁复杂铸钢件上易产生裂纹等缺陷；6)浇注时有刺激性气味及一些有害气体发生，CO气发生量较大，需要良好的通风条件。

二、自硬呋喃树脂砂原辅材料1.原砂：原砂品质对树脂用量，树脂砂强度以及铸件质量影响很大，某些工厂由于忽视对原砂质量的严格要求，给生产带来很多麻烦。

表1列举了不同大小和材质的铸件采用原砂的技术指标。

表1树脂自硬砂用原砂的技术指标(质量分数，%)①微粉：对30/50、40/70筛号的原砂、140筛号以下为微粉；对50/100、70/140 筛号的原砂，200筛号以下为微粉；对100/200筛号的原砂，270筛号以下为微粉。

砂型铸造一、铸造用砂型的种类及制造（一）概述1．砂型铸造的特征及工艺流程配制型砂—造型—合型—浇注—冷却—落砂—清理—检查—热处理—检验—获得铸件特征：使用型砂构成铸型并进行浇注的方法，通常指在重力作用下的砂型铸造过程。

名词：型砂——将原砂或再生砂+粘结剂+其它附加物等所混制成的混合物；铸型——形成铸件外观轮廓的用型砂制成的空腔称为铸型；砂芯——形成铸件内腔的用芯砂制成的实体(用于制做砂芯的型砂称为芯砂)；造型——制造砂型的工艺过程；制芯——制造砂芯的工艺过程。

造型(芯)方法按机械化程度可分为手工造型(芯)和机器造型(芯)两大类。

选择合适的造型(芯)方法和正确的造型(芯)工艺操作，对提高铸件质量、降低成本、提高生产率有极重要的意义。

（1）手工造型(芯) 手工造型(芯)是最基本的方法，这种方法适应范围广，不需要复杂设备，而且造型质量一般能够满足工艺要求，所以，到目前为止，在单件、小批生产的铸造车间中，手工造型(芯)仍占很大比重。

在航空、航天、航海领域应用广泛。

手工造型(芯)劳动强度大，生产率低，铸件质量不易稳定，在很大程度上取决于工人的技术水平和熟练程度。

手工造型方法很多，如模样造型、刮板造型、地坑造型，各种造型方法有不同的特点和应用范围。

（2）机器造型(芯) 用机器完成全部或部分造型工序，称为机器造型。

和手工造型相比，机器造型生产率高，质量稳定，劳动强度低，对工人的技术要求不像手工造型那样高。

但设备和工艺装备费用较高，生产准备时间长，一般适用于一个分型面的两箱造型。

机器造型(芯)主要适用于黑色金属铸件的大批量生产。

2．砂型/芯制造方法分类在制造各砂型、芯的过程中，根据其本身建立强度时其粘结机理的不同，通常可分为三大类：（1）机械粘结剂型芯----以粘土为粘结剂的粘土型芯砂所产生的粘结；（2）化学粘结剂型芯----型芯砂在造型、芯过程中，依靠其粘结剂本身发生物理、化学反应达到硬化，从而建立强度，使砂粒牢固地粘结为一个整体。

铸造用砂常识潮模砂、粘土砂、水玻璃、覆膜砂、树脂砂都属于铸造中的砂铸，不过是不同的粘结剂的区别。

潮模砂、粘土砂、湿型砂是一样的，粘结剂都是普通粘土或膨润土，由于在混砂过程中要加入水，所以就叫潮模砂。

水玻璃砂的粘结剂是钠水玻璃，一般通过吹二氧化碳硬化或加硬化剂自硬化。

覆膜砂的粘结剂一般是酚醛树脂，有微毒，一般用来说砂芯用。

树脂砂的粘结剂为呋喃树脂，树脂砂造型在浇注后发气量比较大。

目前用树脂砂造型的铸件质量在砂铸中是最好的。

水玻璃砂是用来做型壳的一种材料，也可做粘结剂，并非一种独立的铸造方法主要有两种使用方法：1，石英砂+水玻璃（做粘结剂用）做好砂型，通入二氧化碳快速固化2，失蜡铸造制壳工序时，加入水玻璃做粘结剂水玻璃的蜡很软的，硅溶胶的蜡很硬。

硅溶胶的产品表面比水玻璃的好。

两者只是在制造型客质量上有差别，硅溶胶制造出来的型客更适合精密铸造，制造出来的产品表面光滑度好，变形小，缩水比率小，且尺寸精密不需要二次加工。

但是硅溶胶做的基本都是小产品，水玻璃消失模做的产品相对较大。

两者只是在制造型客质量上有差别，硅溶胶制造出来的型客更适合精密铸造，制造出来的产品表面光滑度好，变形小，缩水比率小，且尺寸精密不需要二次加工。

水玻璃的蜡很软的，硅溶胶的蜡很硬。

硅溶胶的产品表面比水玻璃的好。

原理都是一样的两者用的蜡、面砂、粘接剂都不一样产品的质量有明显区别的。

国外基本都是硅溶胶工艺，水玻璃工艺应该国内更多一些。

还有水玻璃清砂比较麻烦，因为水玻璃会烧结在铸件表面硅酸钠的水溶液俗名水玻璃好像也叫泡花碱，水玻璃砂具有价格低、强度高、无毒等优点,在铸造生产中获得广泛应用,但是由于其溃散性差,因此不能完全取代其它粘结剂。

改善水玻璃砂溃散性的措施有多种,但均不能达到令人满意的效果。

二氧化碳水玻璃砂由于造型效率高，铸型不用烘烤即能浇注等特点，因而在铸钢件及部分铸铁件生产上得到较广泛的应用。

但长期以来，这种型砂存在溃散性差和旧砂再生麻烦二大难题，从而大大限制了其更广泛的应用。

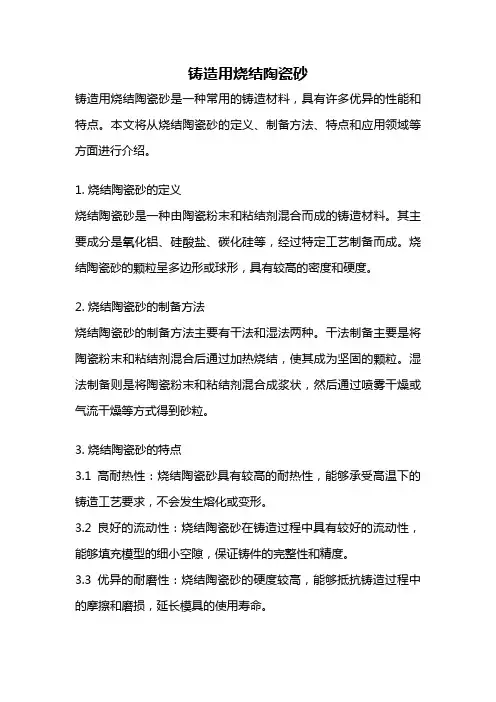

铸造用烧结陶瓷砂铸造用烧结陶瓷砂是一种常用的铸造材料，具有许多优异的性能和特点。

本文将从烧结陶瓷砂的定义、制备方法、特点和应用领域等方面进行介绍。

1. 烧结陶瓷砂的定义烧结陶瓷砂是一种由陶瓷粉末和粘结剂混合而成的铸造材料。

其主要成分是氧化铝、硅酸盐、碳化硅等，经过特定工艺制备而成。

烧结陶瓷砂的颗粒呈多边形或球形，具有较高的密度和硬度。

2. 烧结陶瓷砂的制备方法烧结陶瓷砂的制备方法主要有干法和湿法两种。

干法制备主要是将陶瓷粉末和粘结剂混合后通过加热烧结，使其成为坚固的颗粒。

湿法制备则是将陶瓷粉末和粘结剂混合成浆状，然后通过喷雾干燥或气流干燥等方式得到砂粒。

3. 烧结陶瓷砂的特点3.1 高耐热性：烧结陶瓷砂具有较高的耐热性，能够承受高温下的铸造工艺要求，不会发生熔化或变形。

3.2 良好的流动性：烧结陶瓷砂在铸造过程中具有较好的流动性，能够填充模型的细小空隙，保证铸件的完整性和精度。

3.3 优异的耐磨性：烧结陶瓷砂的硬度较高，能够抵抗铸造过程中的摩擦和磨损，延长模具的使用寿命。

3.4 低烟尘和环保性：烧结陶瓷砂在高温下不会产生有害气体和烟尘，符合环保要求。

3.5 高复用率：烧结陶瓷砂可以通过筛分和再生处理，实现多次使用，降低铸造成本。

4. 烧结陶瓷砂的应用领域4.1 铸铁件铸造：烧结陶瓷砂在铸造铸铁件时能够提供较高的表面光洁度和尺寸精度，保证铸件的质量。

4.2 铸钢件铸造：烧结陶瓷砂在铸造高合金钢件时能够承受高温和高压，保证铸件的结构完整性和耐腐蚀性。

4.3 铸铝件铸造：烧结陶瓷砂在铸造铝合金件时具有良好的导热性和热膨胀性匹配性，能够减小铸造缺陷。

4.4 铸铜件铸造：烧结陶瓷砂在铸造铜合金件时能够提供较高的细节表现力和表面质量，保证铸件的精度和光洁度。

烧结陶瓷砂作为一种重要的铸造材料，在各个铸造领域都有广泛的应用。

其优异的耐热性、流动性、耐磨性和环保性能，使得铸造过程更加高效、稳定和环保。

随着科技的不断进步，烧结陶瓷砂的制备工艺和性能也在不断改进，将为铸造行业的发展带来更多的机遇和挑战。

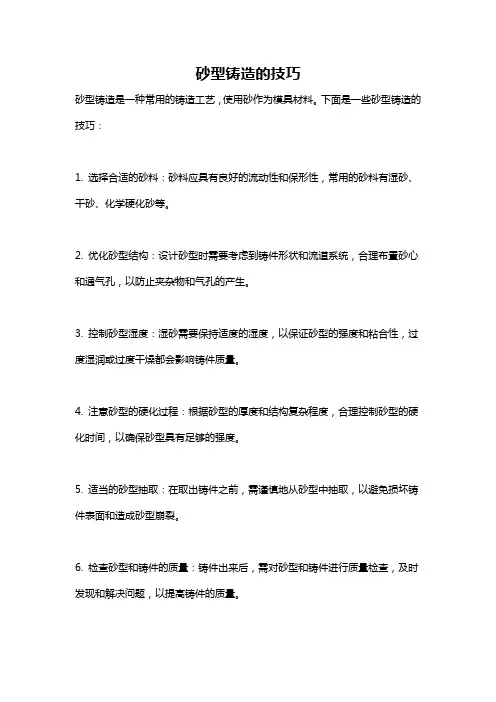

砂型铸造的技巧
砂型铸造是一种常用的铸造工艺，使用砂作为模具材料。

下面是一些砂型铸造的技巧：
1. 选择合适的砂料：砂料应具有良好的流动性和保形性，常用的砂料有湿砂、干砂、化学硬化砂等。

2. 优化砂型结构：设计砂型时需要考虑到铸件形状和流道系统，合理布置砂心和通气孔，以防止夹杂物和气孔的产生。

3. 控制砂型湿度：湿砂需要保持适度的湿度，以保证砂型的强度和粘合性，过度湿润或过度干燥都会影响铸件质量。

4. 注意砂型的硬化过程：根据砂型的厚度和结构复杂程度，合理控制砂型的硬化时间，以确保砂型具有足够的强度。

5. 适当的砂型抽取：在取出铸件之前，需谨慎地从砂型中抽取，以避免损坏铸件表面和造成砂型崩裂。

6. 检查砂型和铸件的质量：铸件出来后，需对砂型和铸件进行质量检查，及时发现和解决问题，以提高铸件的质量。

在砂型铸造中，技巧和经验的积累非常重要，需要结合具体的工件和材料特性来选择合适的砂型工艺和参数。

铸造用铬矿砂型号？铬矿砂是一种铸造材料，具有耐高温、热态性能稳定等性能。

那么你知道铸造用铬矿砂型号吗？今天河南四成铬矿砂厂家为大家介绍铸造用铬矿砂型号。

铬矿砂又称铬铁矿砂，是铸造用特种砂，是以铬铁矿为主的天然尖晶石，经破碎、研磨、筛分成规定粒度。

铸造用铬矿砂型号：
铸造专用铬矿砂50-100目、40-70目、70-140目、20-70目等型号。

铬矿砂属于铬尖晶石，是一种特殊的铸造用砂。

它是一种天然尖晶石，主要由铬铁矿组成。

它被粉碎和筛选到特定的颗粒大小，并适用于造型（制芯）砂。

铬矿砂根据化学成分分为两个等级铁矿石主要用于铸造生产中大型铸钢件的粉砂，以防止砂粘在铸件表面。

其次，它被磨成粉末，在耐火骨料用于铸造油漆。

砂型铸造名词解释
温馨提示：文档内容仅供参考
砂型铸造是一种常见的金属铸造工艺，它使用砂型作为铸造模具。

以下是一些砂型铸造中常用的术语和它们的解释：
砂型：用于制造铸件的模具，由压实的砂和粘结剂制成，通常用于铸造复杂形状的零件。

砂芯：一种用于铸造内腔或管道的砂型，通常由砂芯盒制成，可以在铸件中留下空腔或管道。

浇口：用于浇铸熔融金属的开口，通常位于铸件最高点，以确保铸造金属可以顺利地进入模具。

浇道：将熔融金属引导到浇口的通道，通常设计成逐渐变窄的形状，以确保铸造金属的流动速度不会过快。

顶杆：一种用于支撑砂型和砂芯的杆，通常由金属制成。

喷浆：用于加固砂型表面的混合物，通常由石膏和水混合而成。

焊接线：在制造砂型时用于组装模具的线，通常由金属或塑料制成。

粘结剂：将砂子粘合在一起的物质，通常是天然树脂、化学树脂或水玻璃等。

砂型盒：用于制造砂型的模具，通常由两部分组成，分别为上模和下模。

脱模剂：一种用于防止铸件粘在砂型上的物质，通常是涂在模具表面的一种化学物质。

铸造用粘土砂一、引言粘土砂作为铸造行业中的重要原材料，具有举足轻重的地位。

本文旨在全面剖析铸造用粘土砂的特性、制备工艺、应用领域以及未来发展趋势，以期为相关领域的研究与实践提供有价值的参考。

二、粘土砂的基本特性粘土砂主要由粘土、石英砂和水组成，其中粘土是粘结剂，石英砂是骨料，水则是作为粘土的塑化剂。

粘土砂具有良好的可塑性、粘结性和耐火性，这使得它在铸造过程中能够有效地保持铸型的形状和尺寸精度。

此外，粘土砂还具有一定的吸湿性、透气性和溃散性，这些性能对于保证铸件质量至关重要。

三、粘土砂的制备工艺粘土砂的制备过程包括原料选择、混合、碾磨、筛分和储存等环节。

首先，需要选用优质的粘土和石英砂作为原料，确保粘土砂的基本性能。

然后，将粘土和石英砂按照一定的比例混合，并加入适量的水进行搅拌，使粘土砂具有良好的工作性能。

接下来，通过碾磨和筛分处理，去除粘土砂中的杂质和大颗粒，以获得更加均匀的粘土砂。

最后，将制备好的粘土砂储存起来，以备后续使用。

四、粘土砂在铸造中的应用粘土砂广泛应用于各种铸造工艺中，如砂型铸造、熔模铸造、消失模铸造等。

在这些工艺中，粘土砂主要作为造型材料，用于制作铸型和型芯。

由于粘土砂具有良好的成形性和溃散性，能够有效地保证铸件的形状和尺寸精度，同时降低铸件表面的粗糙度。

此外，粘土砂还能够承受高温金属液的冲刷和侵蚀，从而保证铸件的完整性和质量。

五、粘土砂的优缺点分析粘土砂作为铸造材料具有显著的优点。

首先，其原料来源广泛且价格低廉，使得铸造成本相对较低。

其次，粘土砂的制备工艺简单成熟，易于实现大规模生产。

此外，粘土砂在使用过程中具有良好的工作性能和环保性能，能够满足各种复杂铸件的生产需求。

然而，粘土砂也存在一定的缺点。

首先，其强度相对较低，容易受到外力作用而变形或破损。

这在一定程度上限制了粘土砂在大型、复杂铸件生产中的应用。

其次，粘土砂的耐火性有限，当面对高温金属液时可能发生烧结或熔化现象，从而影响铸件质量。

铸造树脂砂工艺流程一、树脂砂是啥呀。

咱先来说说树脂砂是个啥玩意儿。

树脂砂呢，就是在铸造的时候用到的一种特殊的砂。

它可不是那种普通的沙子哦，这里面可是加了树脂这种东西的。

树脂就像是胶水一样，把沙子都黏在一起，这样就可以做出各种形状的模具啦。

你想啊，铸造就是要做出各种形状的东西，像一些机械零件啊什么的，树脂砂就能很好地满足这个要求呢。

二、准备工作可不能少。

在开始整个工艺流程之前，准备工作那是相当重要的。

咱得先把要用的材料都准备好。

这树脂砂的材料主要就是沙子和树脂啦，还有一些添加剂之类的东西。

沙子得选那种颗粒大小合适的，太粗了或者太细了都不行。

就好像我们做饭，米要是选得不好，那做出来的饭肯定也不好吃。

这沙子也是这个道理。

树脂呢，也要根据具体的铸造要求来选，不同的树脂有不同的性能。

添加剂就像是调料一样，虽然用得不多，但是能让整个树脂砂的性能变得更好呢。

然后就是设备的准备啦。

铸造的时候需要用到混砂机，这个机器就是把沙子、树脂和添加剂混合在一起的。

在使用之前，得检查一下混砂机有没有什么问题，就像我们出门之前要检查一下车子一样。

要是混砂机不好好工作，那树脂砂的质量可就没法保证啦。

三、混合的小秘密。

接下来就是把沙子、树脂和添加剂混合在一起的过程啦。

这可有点像我们做蛋糕的时候把面粉、鸡蛋和糖混合在一起的感觉呢。

不过这个过程要更加精确一些。

把这些材料按照一定的比例放进混砂机里面，然后让混砂机开始工作。

这时候，沙子就会和树脂还有添加剂充分地混合在一起。

这个比例可是很重要的，如果比例不对，那做出来的树脂砂可能就太硬或者太软啦。

太软的话，在铸造的时候就没办法保持形状，太硬的话，又可能会出现裂缝之类的问题。

四、造型的时候到喽。

混合好的树脂砂就可以用来造型了。

这个造型的过程就像是我们小时候玩泥巴，把泥巴捏成各种形状一样。

不过树脂砂可不像泥巴那么好捏，得用专门的工具。

工人师傅们会根据要铸造的零件的形状，用模具或者直接用手把树脂砂塑造成合适的形状。

目次1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4样品的选取 (1)5试验方法 (2)附录A（规范性）铸造用砂平均细度的计算方法 (13)附录B（规范性）铸造用砂酸耗值的测定方法 (14)附录C（规范性）铸造用砂圆形度的测定方法 (16)附录D（规范性）铸造用砂流动性的测定方法 (18)铸造用砂及混合料试验方法1 范围本文件规定了铸造用砂及混合料样品及试样的选取和试验方法。

本文件适用于测定铸造用砂及混合料的含水量、含泥量、粒度、紧实率、透气性、强度、酸耗值、灼烧减量、发气量、发气速度、圆形度和流动性。

2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 601 化学试剂标准滴定溶液的制备GB/T 603 化学试剂试验方法中所用制剂及制品的制备GB/T 5611 铸造术语GB/T 6682 分析实验室用水规格和试验方法JB/T 9156-1999 铸造用试验筛3 术语和定义GB/T 5611界定的以及下列术语和定义适用于本文件。

铸造用砂［砂］foundry sand砂型铸造用的粒度大于0.020mm的颗粒耐火材料。

铸造用砂按矿物质组成分为硅砂、镁砂、锆砂、铬铁矿砂、镁橄榄石砂、刚玉砂等；按是否与铸造金属液接触分为新砂、再生砂、回用砂等。

混合料［造型混合料］molding mixture按一定比例配合，经过混制，符合造型（制芯）要求的材料。

如粘土砂、树脂砂、水玻璃砂等。

4 样品的选取同批铸造用原砂宜选取平均样品。

散装原砂的平均样品是在火车车厢、船舱、汽车、砂库及砂堆中，从离边缘和表面200mm～300mm的各个角及中心部位，用取样器选取；袋装原砂的平均样品由同一批量的百分之一的袋中选取，但不得少于三袋，其总质量不得少于5kg（同时根据检测项目的不同可做适量的增加）。
