剪力墙结构基本概念

高层住宅建筑剪力墙结构的设计与分析在现代城市的建设中，高层住宅建筑如雨后春笋般涌现。

剪力墙结构作为高层住宅建筑中一种常见且重要的结构形式，其设计的合理性和科学性直接关系到建筑物的安全性、稳定性以及使用功能的实现。

本文将对高层住宅建筑剪力墙结构的设计进行详细的探讨与分析。

一、剪力墙结构的基本概念与特点剪力墙结构是由一系列纵向和横向的钢筋混凝土墙体组成，这些墙体不仅承担着竖向荷载，还能有效地抵抗水平荷载，如风荷载和地震作用。

其主要特点包括：具有良好的抗侧刚度，能够有效控制建筑物在水平荷载下的变形；结构整体性强，空间整体性好，能够提供较为规则的建筑平面布局；墙体自身的承载能力较高，能够承受较大的竖向和水平荷载。

二、高层住宅建筑中剪力墙结构的设计要点1、结构布置在设计过程中，剪力墙的布置应遵循均匀、对称、周边化的原则。

均匀布置可以使结构在各个方向上的刚度相近，减少扭转效应；对称布置有助于减小水平荷载作用下的偏心影响；周边化布置则能增强结构的抗扭性能，提高结构的整体稳定性。

同时，要注意避免出现短肢剪力墙，因为短肢剪力墙的抗震性能相对较弱。

对于较长的剪力墙，应设置洞口将其分成若干墙段，以避免墙段过长而导致脆性破坏。

2、墙体厚度剪力墙的厚度应根据建筑物的高度、抗震等级以及墙体所承担的荷载等因素来确定。

一般来说，底层剪力墙的厚度较大，随着楼层的增加逐渐减小。

在满足结构要求的前提下，应尽量减小墙体厚度，以增加建筑的使用面积。

3、混凝土强度等级混凝土的强度等级应根据结构的受力情况、耐久性要求以及施工条件等综合确定。

高强度等级的混凝土可以减小墙体的截面尺寸，但过高的强度等级可能会导致混凝土的脆性增加，不利于结构的抗震性能。

4、配筋设计剪力墙的配筋包括竖向分布钢筋和水平分布钢筋。

竖向分布钢筋主要承受墙体的竖向荷载，水平分布钢筋则主要用于抵抗水平荷载产生的剪力。

配筋量应根据计算结果和规范要求进行确定，同时要注意钢筋的间距和锚固长度等构造要求。

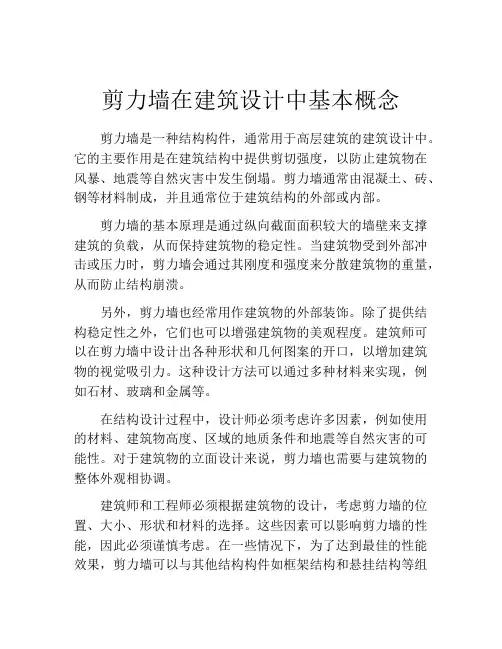

剪力墙在建筑设计中基本概念
剪力墙是一种结构构件，通常用于高层建筑的建筑设计中。

它的主要作用是在建筑结构中提供剪切强度，以防止建筑物在风暴、地震等自然灾害中发生倒塌。

剪力墙通常由混凝土、砖、钢等材料制成，并且通常位于建筑结构的外部或内部。

剪力墙的基本原理是通过纵向截面面积较大的墙壁来支撑建筑的负载，从而保持建筑物的稳定性。

当建筑物受到外部冲击或压力时，剪力墙会通过其刚度和强度来分散建筑物的重量，从而防止结构崩溃。

另外，剪力墙也经常用作建筑物的外部装饰。

除了提供结构稳定性之外，它们也可以增强建筑物的美观程度。

建筑师可以在剪力墙中设计出各种形状和几何图案的开口，以增加建筑物的视觉吸引力。

这种设计方法可以通过多种材料来实现，例如石材、玻璃和金属等。

在结构设计过程中，设计师必须考虑许多因素，例如使用的材料、建筑物高度、区域的地质条件和地震等自然灾害的可能性。

对于建筑物的立面设计来说，剪力墙也需要与建筑物的整体外观相协调。

建筑师和工程师必须根据建筑物的设计，考虑剪力墙的位置、大小、形状和材料的选择。

这些因素可以影响剪力墙的性能，因此必须谨慎考虑。

在一些情况下，为了达到最佳的性能效果，剪力墙可以与其他结构构件如框架结构和悬挂结构等组
合使用。

在这种情况下，剪力墙可以增加建筑物的整体稳定性，同时增强建筑物的美观程度。

总之，剪力墙是建筑设计中一个基本概念，它在建筑物的结构设计中起着至关重要的作用。

设计师必须根据建筑物的整体要求，合理选材、设计剪力墙的位置、形状和尺寸，并且协调剪力墙与建筑物其他结构构件之间的关系，以确保建筑物的总体稳定性和外观美观程度。

剪力墙结构设计技术标准在现代建筑设计中，剪力墙结构因其良好的抗震性能和空间分隔能力而被广泛应用。

为了确保剪力墙结构的安全性、稳定性和经济性，制定一套科学合理的设计技术标准至关重要。

一、剪力墙结构的基本概念剪力墙，又称为抗震墙，是一种主要承受水平荷载（如风荷载、地震作用）的钢筋混凝土墙体。

它通过自身的刚度和强度来抵抗水平力，将其传递到基础，从而保证建筑物在水平荷载作用下的稳定性。

二、剪力墙结构设计的基本原则1、安全性原则设计应确保在规定的使用年限内，结构能够承受各种可能的荷载和作用，包括恒载、活载、风载、地震作用等，且在极端情况下不会发生倒塌或严重破坏，保障人员生命和财产安全。

2、适用性原则结构应满足建筑物的使用功能要求，如空间布局、净空高度等，同时要控制结构的变形和振动，确保使用者的舒适度。

3、耐久性原则选用合适的材料和构造措施，使结构在正常使用和维护条件下，具有足够的耐久性，能够抵抗环境因素（如腐蚀、风化等）的影响，长期保持其性能。

4、经济性原则在满足安全、适用和耐久的前提下，通过合理的设计和优化，降低工程造价，提高结构的性价比。

三、剪力墙结构的布置1、平面布置剪力墙应沿建筑物的主要轴线方向布置，尽量做到均匀、对称，以减小结构的扭转效应。

同时，应避免出现局部薄弱部位，使水平荷载能够均匀地传递到各个墙体。

2、竖向布置剪力墙应沿建筑物的高度连续布置，避免刚度突变。

在建筑物的底部和顶部，可根据需要适当调整剪力墙的数量和厚度，以满足结构受力和变形的要求。

四、剪力墙的尺寸和配筋1、墙厚剪力墙的厚度应根据建筑物的高度、抗震等级、风荷载等因素确定。

一般来说，底层剪力墙的厚度不应小于 200mm，随着高度的增加，墙厚可逐渐减小，但不应小于 160mm。

2、墙长剪力墙的长度不宜过长或过短。

过长的剪力墙容易发生脆性破坏，过短的剪力墙则刚度不足。

一般墙长宜为 8 倍墙厚以上，且不宜小于15m。

3、配筋剪力墙的配筋应根据计算结果确定，包括水平分布钢筋和竖向分布钢筋。

剪力墙结构设计要点分析一、剪力墙结构的基本概念1、剪力墙结构的基本概念利用建筑物墙体作为承受竖向荷载、抵抗水平荷载的结构，称为剪力墙结构。

（1）剪力墙高和宽尺寸较大但厚度较小，几何特征像板，受力形态接近于柱，而与柱的区别主要是其长度与厚度的比值，当比值小于或等于4时可按柱设计，当墙肢长与肢宽之比略大于4或略小于4时可视为为异形柱，按双向受压构件设计。

（2）剪力墙结构中，墙是一平面构件，它承受沿其平面作用的水平剪力和弯矩外，还承担竖向压力；在轴力，弯矩，剪力的复合状态下工作，其受水平力作用下似一底部嵌固于基础上的悬臂深梁。

在地震作用或风载下剪力墙除需满足刚度强度要求外，还必须满足非弹性变形反复循环下的延性、能量耗散和控制结构裂而不倒的要求：墙肢必须能防止墙体发生脆性剪切破坏，因此注意尽量将剪力墙设计成延性弯曲型。

2、剪力墙结构的优缺点及适用范围（1）优点：整体性好，刚度大，在水平荷载作用下侧向变形小，承载力（强度）要求也容易满足，房间内无梁柱外露。

（2）缺点：剪力墙间距不能太大，平面布置不灵活，不能满足公共建筑的使用要求，结构自重往往也较大。

（3）适用范围：较小开间的住宅及旅馆建筑，高层建筑。

二、剪力墙结构设计应注意的问题1、结构体系的选择在设计钢筋混凝土多层及高层建筑结构时。

可供选择的结构体系有：框架结构；框架-剪力墙结构；剪力墙结构；框支剪力墙结构；筒体结构和巨型结构等。

目前，我国采用较多的是前5种。

设计中究竟采用哪种结构体系，要经过方案比较确定，这主要要看拟建筑物的高度、用途和施工条件和经济比较等。

如果拟建建筑物为宿舍，高度又比较高，那么自然要选择剪力墙结构。

因为居住建筑要有足够的隔墙。

如拟建建筑物为厂房或实验室，则最好采用框架结构，因为这类建筑要求开间大，多变，布置灵活，竖向构件越少越好。

2、剪力墙结构的布置（1）高度和高宽比的控制。

剪力墙结构大多应用于高层建筑结构中，而在高层建筑中，侧向位移的控制是结构设计的主要矛盾。

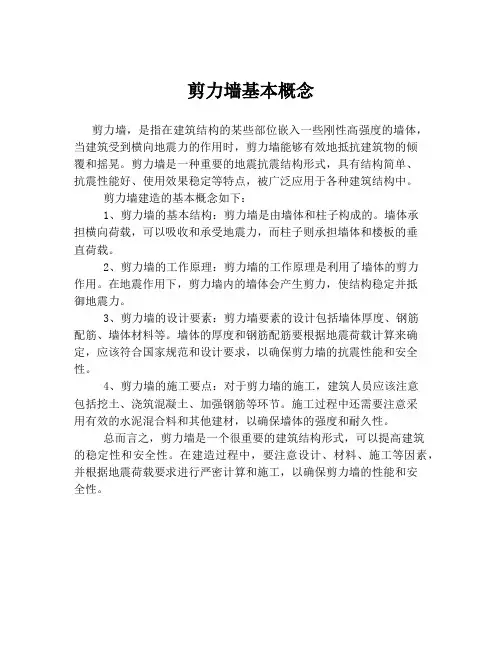

剪力墙基本概念
剪力墙，是指在建筑结构的某些部位嵌入一些刚性高强度的墙体，当建筑受到横向地震力的作用时，剪力墙能够有效地抵抗建筑物的倾
覆和摇晃。

剪力墙是一种重要的地震抗震结构形式，具有结构简单、
抗震性能好、使用效果稳定等特点，被广泛应用于各种建筑结构中。

剪力墙建造的基本概念如下：
1、剪力墙的基本结构：剪力墙是由墙体和柱子构成的。

墙体承
担横向荷载，可以吸收和承受地震力，而柱子则承担墙体和楼板的垂
直荷载。

2、剪力墙的工作原理：剪力墙的工作原理是利用了墙体的剪力
作用。

在地震作用下，剪力墙内的墙体会产生剪力，使结构稳定并抵
御地震力。

3、剪力墙的设计要素：剪力墙要素的设计包括墙体厚度、钢筋
配筋、墙体材料等。

墙体的厚度和钢筋配筋要根据地震荷载计算来确定，应该符合国家规范和设计要求，以确保剪力墙的抗震性能和安全性。

4、剪力墙的施工要点：对于剪力墙的施工，建筑人员应该注意
包括挖土、浇筑混凝土、加强钢筋等环节。

施工过程中还需要注意采
用有效的水泥混合料和其他建材，以确保墙体的强度和耐久性。

总而言之，剪力墙是一个很重要的建筑结构形式，可以提高建筑
的稳定性和安全性。

在建造过程中，要注意设计、材料、施工等因素，并根据地震荷载要求进行严密计算和施工，以确保剪力墙的性能和安
全性。

《剪力墙结构》ppt课件contents •剪力墙结构基本概念与特点•剪力墙结构设计原理•剪力墙构造要求及细节处理•剪力墙结构施工方法与技巧•剪力墙结构在工程中应用实例•剪力墙结构发展趋势及挑战目录剪力墙结构基本概念01与特点定义及作用定义剪力墙又称抗风墙、抗震墙或结构墙。

房屋或构筑物中主要承受风荷载或地震作用引起的水平荷载和竖向荷载（重力）的墙体，防止结构剪切（受剪）破坏。

作用承担全部水平荷载和竖向荷载，并将这些荷载传递到基础。

1 2 3钢筋混凝土剪力墙、钢板剪力墙、型钢混凝土剪力墙。

按结构材料划分整体墙、小开口整体墙、联肢墙、壁式框架。

按结构形式划分短肢剪力墙、一般剪力墙。

按墙肢高度与厚度比划分结构形式与分类优点刚度大，整体性好，用钢量较省。

侧向变形小，承载力高，适用于建造较高的建筑物。

由于自重大，基础费用较高。

局限性结构自重较大，且延性较差。

01不宜用于高大地震烈度地区的建筑。

02由于墙体较多，不易布置面积较大的房间。

剪力墙结构设计原理02通过楼板将水平荷载传递给剪力墙，再由剪力墙将荷载传递至基础。

水平荷载传递竖向荷载传递荷载分配原则通过楼板和梁将竖向荷载传递给剪力墙和框架柱，最终传递至基础。

按照刚度分配原则，将水平荷载在各片剪力墙之间进行分配。

030201荷载传递机制基于弹性力学理论，采用有限元或有限差分等方法进行分析。

弹性方法考虑材料非线性，采用塑性铰模型或弹塑性分析方法。

塑性方法基于工程经验，采用等效刚度法、连续化方法等简化分析方法。

简化方法内力分析方法变形控制要求层间位移角限值保证结构在正常使用极限状态下的层间位移角满足规范要求。

顶点位移限值控制结构在罕遇地震作用下的顶点位移，避免结构倒塌。

舒适度要求控制结构在风荷载或地震作用下的加速度和速度，满足人体舒适度要求。

剪力墙构造要求及细03节处理墙体厚度与高度限制墙体厚度根据抗震设防烈度、结构类型以及墙体所在位置确定。

一般来说，一、二级抗震等级的剪力墙底部加强部位不应小于200mm，其他部位不应小于160mm。

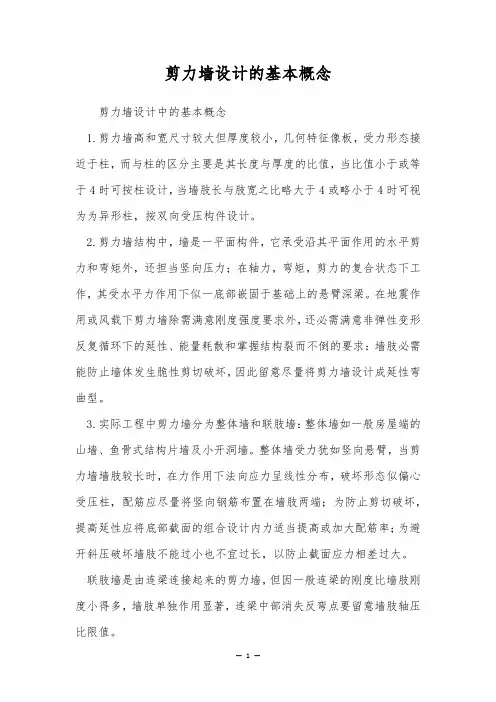

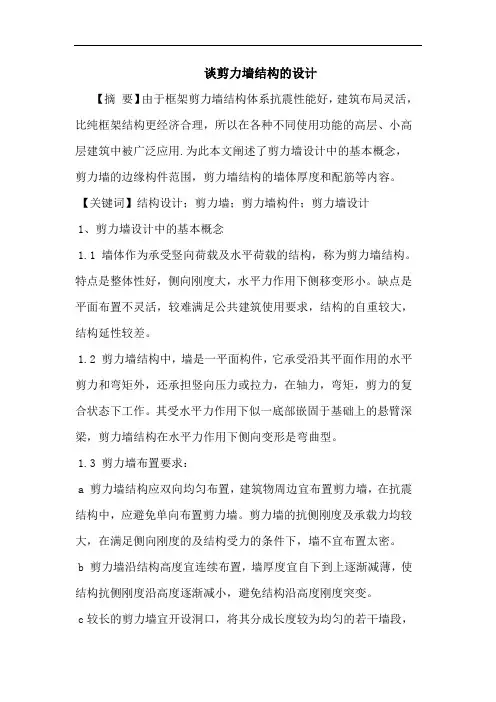

剪力墙设计的基本概念剪力墙设计中的基本概念1.剪力墙高和宽尺寸较大但厚度较小，几何特征像板，受力形态接近于柱，而与柱的区分主要是其长度与厚度的比值，当比值小于或等于4时可按柱设计，当墙肢长与肢宽之比略大于4或略小于4时可视为为异形柱，按双向受压构件设计。

2.剪力墙结构中，墙是一平面构件，它承受沿其平面作用的水平剪力和弯矩外，还担当竖向压力；在轴力，弯矩，剪力的复合状态下工作，其受水平力作用下似一底部嵌固于基础上的悬臂深梁。

在地震作用或风载下剪力墙除需满意刚度强度要求外，还必需满意非弹性变形反复循环下的延性、能量耗散和掌握结构裂而不倒的要求：墙肢必需能防止墙体发生脆性剪切破坏，因此留意尽量将剪力墙设计成延性弯曲型。

3.实际工程中剪力墙分为整体墙和联肢墙：整体墙如一般房屋端的山墙、鱼骨式结构片墙及小开洞墙。

整体墙受力犹如竖向悬臂，当剪力墙墙肢较长时，在力作用下法向应力呈线性分布，破坏形态似偏心受压柱，配筋应尽量将竖向钢筋布置在墙肢两端；为防止剪切破坏，提高延性应将底部截面的组合设计内力适当提高或加大配筋率；为避开斜压破坏墙肢不能过小也不宜过长，以防止截面应力相差过大。

联肢墙是由连梁连接起来的剪力墙，但因一般连梁的刚度比墙肢刚度小得多，墙肢单独作用显著，连梁中部消失反弯点要留意墙肢轴压比限值。

壁式框架：当剪力墙开洞过大时形成宽梁、宽柱组成的短墙肢，构件形成两端带有刚域的变截面杆件，在内力作用下很多墙肢将消失反弯点，墙已类似框架的受力特点，因此计算和构造应按近似框架结构考虑。

综上所述，设计剪力墙时，应依据各型墙体的特点，不同的受力特征，墙体内力分布状态并结合其破坏形态，合理地考虑设计配筋和构造措施。

4.墙的设计计算是考虑水平和竖向作用下进行结构整体分析，求得内力后按偏压或偏拉进行正截面承载力和斜截面受剪承载力验算。

当受较大集中荷载作用时再增加对局部受压承载力验算。

在剪力墙承载力计算中，对带翼墙的计算宽度按以下状况取其小值：即①剪力墙之间的间距；②门窗洞口之间的翼缘宽度；③墙肢总高度的1/10；④剪力墙厚度加两侧翼墙厚度各6倍的长度5.为了保证墙体的稳定性及便于施工，使墙有较好的承载力和地震作用下耗散力量，规范要求一、二级抗震墙时墙的厚度应≥160mm，底部加强区宜≥200mm，三、四级抗震等级时应≥140mm，竖向钢筋应尽量配置于约束边缘。

剪力墙结构的规范理解及短肢剪力墙判定在建筑结构领域，剪力墙结构是一种常见且重要的结构形式。

对于建筑从业者来说，准确理解剪力墙结构的规范以及正确判定短肢剪力墙至关重要。

首先，我们来谈谈剪力墙结构的基本概念。

剪力墙，顾名思义，就是能够承受水平和竖向荷载的钢筋混凝土墙体。

它的主要作用是抵抗水平地震作用和风荷载，为建筑物提供足够的侧向刚度和稳定性。

剪力墙结构具有许多优点。

其一，它能够有效地控制建筑物的水平位移，提高结构的抗震性能。

在地震等自然灾害发生时，剪力墙能够承受较大的水平力，保障建筑物的安全。

其二，剪力墙结构的空间整体性较好，能够使建筑物的受力更加均匀，减少局部薄弱环节的出现。

其三，由于剪力墙的存在，建筑物内部的房间布局相对更加灵活，可以根据使用需求进行合理划分。

那么，如何从规范的角度来理解剪力墙结构呢？这就需要我们熟悉相关的建筑结构设计规范。

在规范中，对剪力墙的尺寸、配筋、混凝土强度等都有明确的要求。

例如，对于剪力墙的厚度，规范会根据建筑物的高度、抗震设防烈度等因素给出最小值的规定，以保证剪力墙具有足够的承载能力和稳定性。

同时，规范还对剪力墙的配筋率、钢筋的布置方式等进行了详细的规定。

合理的配筋能够充分发挥剪力墙的性能，提高结构的安全性和经济性。

在设计过程中，必须严格按照规范的要求进行计算和设计，确保剪力墙结构的各项性能指标满足要求。

接下来，我们重点探讨一下短肢剪力墙的判定。

短肢剪力墙是指墙肢截面高度与厚度之比为 5 至 8 的剪力墙。

与普通剪力墙相比，短肢剪力墙的抗震性能相对较弱，因此在设计和使用时需要特别注意。

判定短肢剪力墙时，需要综合考虑多个因素。

首先是墙肢的长度和厚度。

如果墙肢的长度较短，而厚度相对较薄，那么就有可能被判定为短肢剪力墙。

其次，要考虑墙肢的受力情况。

如果墙肢承受的弯矩和剪力较大，且其截面尺寸不能满足普通剪力墙的要求，也可能被认定为短肢剪力墙。

在实际工程中，短肢剪力墙的判定需要结合具体的结构布置和计算结果。
