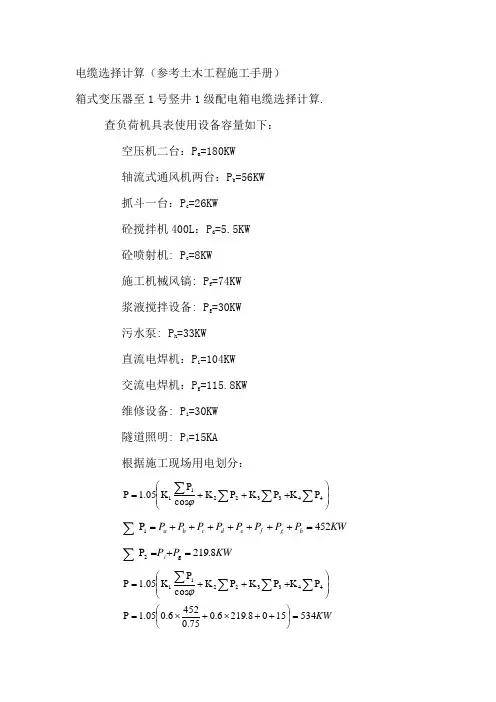

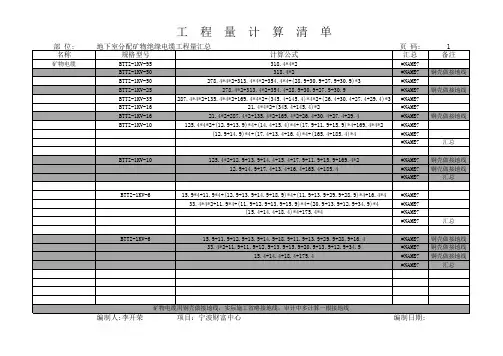

电缆选择计算(参考土木工程施工手册)箱式变压器至1号竖井1级配电箱电缆选择计算.查负荷机具表使用设备容量如下:空压机二台:P a =180KW轴流式通风机两台:P b =56KW抓斗一台:P c =26KW砼搅拌机400L :P d =5.5KW砼喷射机: P e =8KW施工机械风镐: P f =74KW浆液搅拌设备: P g =30KW污水泵: P h =33KW直流电焊机:P i =104KW交流电焊机:P g =115.8KW维修设备: P i =30KW隧道照明: P 4=15KA根据施工现场用电划分:⎪⎪⎭⎫ ⎝⎛+++=∑∑∑∑44332211P K P K P K cos P K 05.1P ϕ KW P P P P P P P P h g f e d c b a 452P1=+++++++=∑ KW P P i 8.219P g 2=+=∑ KW 5341508.2196.075.04526.005.1P P K P K P K cos P K 05.1P 44332211=⎪⎭⎫ ⎝⎛++⨯+⨯=⎪⎪⎭⎫ ⎝⎛+++=∑∑∑∑ϕ变电箱体选型为P=800KVA按照允许电流选择,按公式计算:A 1081732.175.038.05343cos =⨯⨯==ϕU PI A 1620732.175.038.08003cos =⨯⨯==ϕU P I 总 电缆按有可能出现的最大负荷为4掌子面同期施工,选择电缆。
所以必须考虑有一定的余量,根据上述负荷计算电流和施工中期负荷增加的可能。
查电缆载流表得知应选择:现场从变电箱体引出5台1级配电箱将电缆载流均分324A 橡皮绝缘电力电缆选择9521853⨯+⨯:载流370A电压降计算: 根据公式:sC M S ⨯=∑ 式中 S-配电线路电压损失的百分数;M-导线长乘有功功率(KW*m )S-导线截面(mm 2)C-常熟:三相四线时,铜线77根据实际测量,箱式变压器至各1级配电箱最远电气最远距离50米。
电源系统SPD装设的选用原则
如果电气设备由架空线供电,或由埋地电缆引入供电,应在电源线处装设SPD。
当有重要的电子设备安装于建筑物内时,应在电源进线处和电子设备供电处根据设备耐过压的能力装设多级SPD。
1、 SPD的标称放电电流参考值如下:
(1)LPZ0A区(表一)
2、信息系统电源线路雷电浪涌保护器标称放电电流的选择标准,可根据表三要求选型
电源线路浪涌保护器标称放电电流参数值(表三)
6、SPD应配有空气开关或熔断器,额定工作电流一般取SPD同流容量1/1000,同时比电源回路前一级的空气开关的额定电流小。
在实际工作中,第一级SPD前段配100A的空气开关或熔断器
7、为防止配电线由于雷电流引起的空开跳闸,SPD一般并联安装在各级配电柜(箱)空气开关的电源输入侧,二端子SPD的选择,应考虑其负载功率不能超过二端子,并留有一定的余量,
8、浪涌保护器连接导线应平直,其长度不宜大于0.5m,当电压开关型浪涌保护器至限压型浪涌保护器之间的线路长度小于10m,限压型浪涌保护器之间的线路长度小于5m时,在两极浪涌保护器之间应加装退耦装置。
当浪涌保护器具有能量自动配合能时,浪涌保护器之间的线路长度不受限制。
浪涌保护器应有过电流保护装置,并宜有劣化显示功能。
9、配电线路各种设备耐冲击过电压额定值见(表六)。
一、什么是配电箱?配电箱是所有用户用电的总的一个电路分配箱.二、配电箱工作原理:配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数,还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
三、配电箱的用途:便于管理,当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等,是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种,现在哪儿的用电量都挺大的,所以还是铁的用的比较多。
配电箱的用途:当然是方便停、送电,起到计量和判断停、送电的作用。
四、配电箱的分类:按结构特征和用途分类:(1)固定面板式开关柜,常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜,正面有防护作用,背面和侧面仍能触及带电部分,防护等级低,只能用于对供电连续性和可靠性要求较低的工矿企业,作变电室集中供电用。
(2)防护式(即封闭式)开关柜,指除安装面外,其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件,均安装在一个用钢或绝缘材料制成的封闭外壳内,可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施,也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜(即控制台),面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
(3)抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳,进出线回路的电器元件都安装在可抽出的抽屉中,构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间,用接地的金属板或塑料制成的功能板隔开,形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性,是比较先进的开关柜,目前生产的开关柜,多数是抽屉式开关柜。

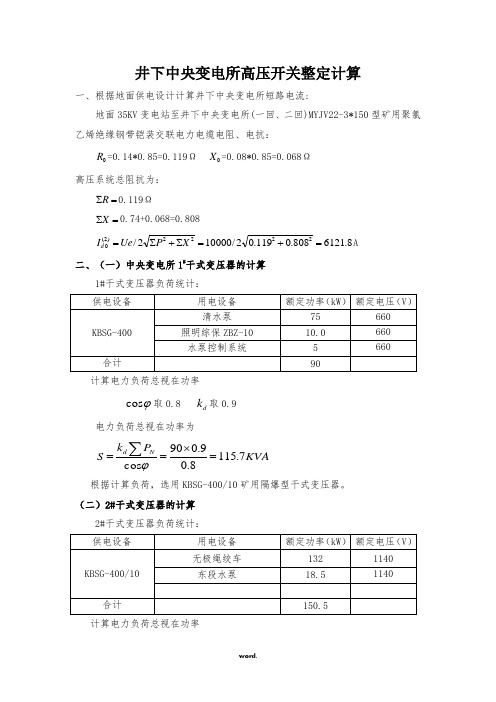

井下中央变电所高压开关整定计算一、根据地面供电设计计算井下中央变电所短路电流:地面35KV 变电站至井下中央变电所(一回、二回)MYJV22-3*150型矿用聚氯乙烯绝缘钢带铠装交联电力电缆电阻、电抗:0R =0.14*0.85=0.119Ω 0X =0.08*0.85=0.068Ω 高压系统总阻抗为:=∑R 0.119Ω=∑X 0.74+0.068=0.8088.6121808.0119.02/100002/2222)2(0=+=∑+∑=XP Ue I d A 二、(一)中央变电所1#干式变压器的计算1#干式变压器负荷统计:计算电力负荷总视在功率 ϕcos 取0.8 d k 取0.9电力负荷总视在功率为KVA P k S Nd 7.1158.09.090cos =⨯==∑ϕ根据计算负荷,选用KBSG-400/10矿用隔爆型干式变压器。
(二)2#干式变压器的计算2#干式变压器负荷统计:计算电力负荷总视在功率ϕcos 取0.8 d k 取0.8电力负荷总视在功率为KVA P k S Nd 5.1508.08.05.150cos =⨯==∑ϕ根据计算负荷,选用KBSG-400/10矿用隔爆型干式变压器。
(三)3# 移动变电站的计算3#动力移动变电站负荷统计:计算电力负荷总视在功率ϕcos 取0.8 d k 取0.65电力负荷总视在功率为KVA P k S N d 5.4527.065.04.487cos =⨯==∑ϕ根据计算负荷,选用KBSGZY-630/10矿用隔爆型移动变电站1台。
(四)高压电缆线路参数:1、中央变电所3#高开至采区变电所电缆型号:MYJV22-8.7/10-3×120mm 2,长度850米。
2、中央变电所5#高开至KBSGZY-630移动变压器,电缆型号:MYJV22-8.7/10-3×50mm 2,长度200米。
3、中央变电所7#高开至中央变电所1#水泵软起开关,电缆型号:MYPTJ-8.7/10-3×50+3×25/3+3×2.5mm 2,长度25米。

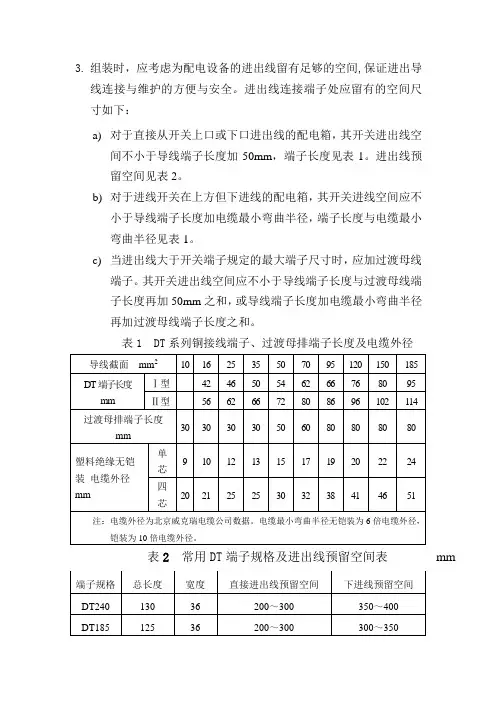

3.组装时,应考虑为配电设备的进出线留有足够的空间,保证进出导
线连接与维护的方便与安全。
进出线连接端子处应留有的空间尺
寸如下:
a)对于直接从开关上口或下口进出线的配电箱,其开关进出线空
间不小于导线端子长度加50mm,端子长度见表1。
进出线预
留空间见表2。
b)对于进线开关在上方但下进线的配电箱,其开关进线空间应不
小于导线端子长度加电缆最小弯曲半径,端子长度与电缆最小
弯曲半径见表1。
c)当进出线大于开关端子规定的最大端子尺寸时,应加过渡母线
端子。
其开关进出线空间应不小于导线端子长度与过渡母线端
子长度再加50mm之和,或导线端子长度加电缆最小弯曲半径
再加过渡母线端子长度之和。
表1 DT系列铜接线端子、过渡母排端子长度及电缆外径
表2常用DT端子规格及进出线预留空间表mm。
目录1. 目的 (3)2. 适用围 (3)3. 配电箱分类标准 (3)4 临时用电方案编制 (4)5 临时用电供电半径 (4)6 临时用电布置图 (5)7 临时用电线缆选择 (5)8 室外临时电缆敷设 (5)9 楼层临时电缆敷设 (6)10 配电(开关)箱设置 (6)11 固定施工机械用电 (7)12 中小型机具用电 (7)13 照明用电 (7)14 重复接地 (8)15 防火措施 (8)16 用电管理 (8)1. 目的1.1施工现场的临时用电配置标准,完善施工现场的安全用电制度,根据国家相关规要求及万科集团发布的各项安全文明环保管理类制度容,特制定此标准。
2. 适用围2.1所有在建项目,包括现场职工宿舍区临时用电设施。
3. 配电箱分类标准3.1 0级配电箱:与杆式变压器连接的低压配电总箱或箱变的低压出线端,出线回路一般为五至六回路。
0级配电箱必须采用配电房的形式,封闭管理并设门上锁,配置计量表。
形式参照图1所示。
图13.2 1级配电箱:从0级配电箱引出的第1级配电箱,一般此级电箱安装电表,设置于室外或首层。
建议按区域或高层按楼栋配置。
推荐出线回路数不低于4回路,可分为室楼层用电、室外加工棚设备用电、大型重要设备用电、照明用电等。
配电箱门外侧需标“编号1-XX”。
形式参照图2所示。
图23.3 2级配电箱:从1级配电箱引出的第2级配电箱,一般按楼层设置或按负荷性质及等级设置。
建议楼层每三层设一个二级电箱。
配电箱门外侧需标“编号2-XX”。
形式参照图3所示。
图33.4 3级配电箱:从2级配电箱引出的第3级配电箱,一般为末端开关箱,供机械设备使用(如塔吊、电梯、搅拌机等)。
配电箱门外侧需标编号3-XX。
形式参照图4所示。
图43.5 4级配电箱(仅限装修阶段用):室装修阶段,在正式用电未到位之前,供小型手持电动机具使用,形式参照图5所示。
推荐采用简易插座箱,并且要求每个插座都必须确保配备漏电保护装置。
图54 临时用电方案编制4.1 临时用电方案包括:负荷计算、用电设备(包括各级配电箱)平面布置及线路走向图、配电系统图、各级配电箱的型号及编号说明、线路敷设方案、线缆选型、安全用电技术管理措施、电气防火措施等。
施工现场临时用电、用水计算现场施工用电均按《施工现场临时用电安全技术规范》JGJ46-88标准规范要求执行,本工程实行三级供电,且采用具有专用保护零线的TN-S接零保护系统。
1.现场临电负荷计算P=1.24K1ΣP C=KW土建施工阶段施工设备一览表说明:一级配电箱的负荷计算,按照将照明负荷均匀地分配到配电箱上并照计算公式:P =1.1(K1∑Pc+K2∑Pa+K3∑Pb)进行。
