冬季施工混凝土热工计算表(Excel)

一、冬施墙体混凝土热工计算：根据去年的统计资料，经实验室试验，按如下混凝土配合比和材料温度进行热工计算：（以C30计算）沙子含水按5%，石子含水按0%1、混凝土拌合物温度计算T0＝｛0.92（mceTce+msaTsa+mgTg）+4.2Tw（mw-ωsamsa-ωgmg）+C1（ωsamsaTsa+ωgmgTg）-C2（ωsamsa+ gmg）｝÷｛（4.2mw+0.9（mce+msa+m g）｝T0----------混凝土拌合物的温度（℃）mce、msa、mg、mw----水泥、沙、石子、水的用量（Kg）C1、C2-----水的比热容（kj/kg·K）和容热解（kj·kg）骨料温度＞0℃，C1=4.2，C2=0Tce、Tw、Tsa、Tg----水泥、水、砂、石的温度（℃）T0=｛0.92×（394×30+801×1+1020×2）+4.2×45×（185-5%×801+0.0%×1020）+4.2（5%×801×1+0%×1020×2）-0×（5%×801+0.0%×1020）｝÷｛4.2×185+0.9（394+801+1020）｝=14.82℃2、混凝土拌合物的出机温度T1=T0-0.16×（T0-Td）其中T1----混凝土拌合物的出机温度（℃）Td-----搅拌机棚内温度（10℃）T1=T0-0.16×（T0-Td）=14.82-0.16(14.82-10)=14.05℃3、混凝土到达现场时的温度T2=T1-（ɑt1+0.032n）（T1-Ta）其中T2----混凝土成型时的温度（℃）Ta----混凝土拌合物运输时在环境温度（取-10℃）a---温度损失系数a＝0.25n---混凝土拌合物的运转次数，n＝1t1---混凝土拌合物自运输到浇筑时间（h）t1＝0.5hT2＝14.05-（0.25×0.5+0.032×1）×（14.05-(-10)）=10.27℃4、结论：冬季施工混凝土出机温度不宜小于10℃混凝土入模温度不得小于5℃根据计算，满足规范要求。

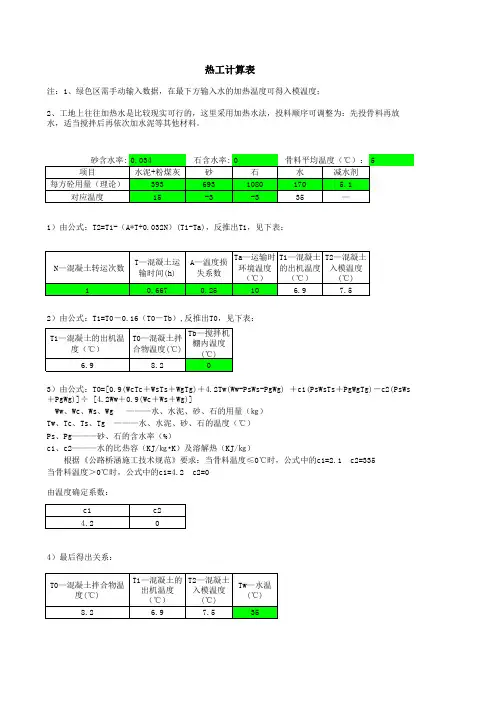

热工计算表
注：1、绿色区需手动输入数据，在最下方输入水的加热温度可得入模温度；
2、工地上往往加热水是比较现实可行的，这里采用加热水法，投料顺序可调整为：先投骨料再放水，适当搅拌后再依次加水泥等其他材料。

1）由公式：T2=T1-（A*T+0.032N）(T1-Ta)，反推出T1，见下表：
2）由公式：T1=T0－0.16（T0－Tb）,反推出T0，见下表：
3）由公式：T0=[0.9(WcTc＋WsTs＋WgTg)＋4.2Tw(Ww-PsWs-PgWg) ＋c1(PsWsTs＋PgWgTg)－c2(PsWs ＋PgWg)]÷ [4.2Ww＋0.9(Wc＋Ws＋Wg)]
　Ww、Wc、Ws、Wg ———水、水泥、砂、石的用量（㎏）
Tw、Tc、Ts、Tg ———水、水泥、砂、石的温度（℃）
Ps、Pg———砂、石的含水率（%）
c1、c2———水的比热容（KJ/㎏•K）及溶解热（KJ/㎏）
根据《公路桥涵施工技术规范》要求：当骨料温度≤0℃时，公式中的c1=2.1 c2=335
当骨料温度＞0℃时，公式中的c1=4.2 c2=0
由温度确定系数：
4）最后得出关系：
注：实际施工中由于人为操作误差及各种可变因素的影响，测量结果和计算所得数据难免有误差。

于是我们理论联系实际，理论上保证入模温度达到要求，但也要结合实际测量结果，以求既保证施工，又不浪费能源，并一步步将计算的误差减到最小，以求最大程度的为施工提供帮助。

冬期混凝土热工计算计算过程（以严冬C30为例） C30混凝土配合比1混凝土拌合物的温度T 0=[0.92（m ce T ce +m s T s +m sa T sa +m g T g ）+4.2T w （m w -ωsa m sa -ωg m g ）+c w （ωsa m sa T sa +ωg m g T g ）-c i （ωsa m sa +ωg m g ）]/[4.2m w +0.92（m ce + m s +m sa +m g ）] 式中：T 0-----混凝土拌合物的温度（℃）；M w -拌合水的用量（㎏） 170 M s -掺合料的用量（㎏） 89 M ce -水泥的用量（㎏） 281 M sa -砂子用量（㎏） 781 M g-石的用量（Kg ）； 1079 T w -水的温度（℃） 45 T s -掺合料的温度（℃） 25 T ce -水泥的温度（℃） 70 T sa -砂的温度（℃） 5 T g -石的温度（℃）； 5 ωsa -砂的含水率（%） 5 ωg -石的含水率（%）； 0c w 、c i ------水的比热容[KJ/（Kg·K）]及冰溶解热（KJ/Kg ）；当骨料温度>0℃， c w =4.2、c i =0。

当骨料温度<0℃, c w =2.1、c i =335。

T 0=19.6℃2混凝土的出机温度T 1=T 0--0.16（T 0--T P ）式中：T 1――混凝土拌和物出机温度； T P ――搅拌机棚内温度，取15℃。

T1=18.8℃3、混凝土拌合物运到浇筑地点时的温度混凝土入模时温度T2:ΔTy=（αt1+0.032n）(T1-Ta）ΔTb=4ω×3.6/(0.04+d b/λb) ×ΔT1×t2×D w/(c c﹒ρc﹒D l2)T 2=T1-ΔTy-ΔThT2=12.7℃故入模温度满足≥10℃上式中：T2——混凝土输送到浇筑地点时的温度（℃）；ΔTy——采用装卸式运输工具运输混凝土时的温度降低（℃）；ΔTb——采用泵管输送混凝土时的温度降低（℃）；ΔT1——泵管内混凝土温度与环境气温差25（℃），ΔT1=T1-Ty-Ta；Ta——室外环境气温-10（℃）t1——混凝土拌合物运输的时间0.7（h）t2——混凝土在泵管内输送时间0.15（h）n——混凝土的运转次数；1cc——混凝土的比热容0.97[KJ/(kg﹒K)]；ρc——混凝土的质量密度2400（kg/m³）；λb——泵管外保温材料导热系数0.05[W/(m﹒K)]；db——泵管外保温层厚度0.05（m）；D l——混凝土泵管内径0.2（m）；Dw——混凝土泵管外围直径（包括外围保温材料）0.22（m）；ω——透风系数取1.3α——温度损失系数（h-1）采用混凝土搅拌车时取0.254考虑模板和钢筋的吸热影响，混凝土浇筑成型完成时的温度为：T 3=（ccmcT2+cfmfTf+csmsTs）/(ccmc+cfmf+csms)①Tf=-5℃、Ts=-5℃T3=（1×2400×12.7-2.4×275×5-0.48×124×5）/（2400+2.4×275+0.48×124）= 8.61℃②T=-10℃、Ts=-10℃f=（1×2400×12.7-2.4×275×10-0.48×124×10）/（2400+2.4×275+0.48 T3×124）= 7.46℃③T=-15℃、Ts=-15℃f=（1×2400×12.7-2.4×275×15-0.48×124×15）/（2400+2.4×275+0.48 T3×124）= 6.31℃式中c——混凝土的比热容1.0KJ/kg·K；c——模板的比热容2.4KJ/kg·K；cf——钢筋的比热容0.48KJ/kg·K；csm——每m3混凝土的重量2400kg；c——每m3混凝土相接触的模板重量275kg；mfm——每m3混凝土相接触的钢筋重量124kg；s——模板的温度，未预热时可采用当时的环境温度（℃）；TfT——钢筋的温度，未预热时可采用当时的环境温度（℃）；s5混凝土蓄热养护过程中的温度计算现场考虑到板的厚度小，容易受冻。

冬季施工方案热工计算(一)混凝土搅拌、运输、浇筑温度计算1、混凝土拌合物温度计算⑴计算公式To=0.92(m t√Γe+nisTs+∕nw/‰÷r0>7i)+4.2Γ.(mw-GM i a-ωfi tnκ)C“(6W‰Zα+WngTi)一α(6W‰+ω8m s)/4.2m w+0.92(w<<>+/ns÷τ‰+rrv)式中：To——混凝土拌合物温度(C)Ts——掺合料的温度(C)TLe——水泥温度(C)K——砂子温度(℃)Tn——水的温度(C)m»r --- 拌合水用量(kg)mce--- 水泥用量(kg)m ----- 掺合料用量(kg)m.w --- 砂子用量(kg)11V --- 石子用量(kg)Wsa --- 砂子的含水率(％)Wg --------- 石子的含水率(％)C H——水的比热容[kJ/(kg∙K)]Q——冰的溶解热(kj/kg)；当骨料温度大于OC时：C卬=4.2,G=O;当骨料温度小于或等于0℃时：C H-=2.1,α=335;⑵计算参数⑶计算结果2、混凝土拌合物出机温度计算⑴计算公式Ti=To-OAe(To-T)p式中：Tl——混凝土拌合物出机温度（C）TP——搅拌机棚内温度（C）⑵计算参数⑶计算结果3、混凝土拌合物运输至浇筑地点时的温度计算⑴计算公式Tz=T∖-Δ7）-Xrb△7；=（M+0.032MX（TL北）AT） 3.6AT Z）W∆n>=4<υ×----- -XΔ/ι×t2× ----------- -0.04+S c,∙α∙θ∕-九式中：T2——混凝土拌合物运输与输送到浇筑地点时温度（℃）ΔT;——采用装卸式运输工具运输混凝土时的温度降低（C）∆7l——采用泵管输送混凝土时的温度降低（C）ΔTι——泵管内混凝土的温度与环境气温差（C）£——室外环境气温（C）ħ——混凝土拌合物运输的时间（h）t2——混凝土在泵管内输送时间（h）n——混凝土拌合物运转次数Cc——混凝土的比热容［kJ/（kg・K）］Pe--- 混凝土的质量密度（kg∕m3）2b——泵管外保温材料导热系数［W/（m∙K）］心——泵管外保温层厚度（In）Dl——混凝土泵管内径（m）IX一一混凝土泵管外围直径（包括外围保温材料）（III）①——透风系数a一一温度损失系数Or1）：当用混凝土搅拌车输送时，a=0.25；当用开敞式大型自卸车时，a=0.20；当用开敞式小型自卸车时，α=0.30；当用封闭式自卸车时，a=0∙10;当用手推车时，α=0.50o⑵计算参数⑶计算结果4、考虑模板和钢筋吸热影响，混凝土浇筑完成时的温度计算⑴计算公式FCcnuT2+CfinfTf+CsnisTxTy= -------- -- -------ιrhCCm<+cm+cx式中：73——混凝土浇筑完成时温度(℃)Cf -- 模板的比热容[kJ/(kg∙K)]Cs——钢筋的比热容[kJ/(kg・K)]m4——每立方米混凝土的重量(kg)πy --- 每立方米混凝土相接触的模板重量(kg)in、-每立方米混凝土相接触的钢筋重量(kg)Tf一一模板的温度(°C),未预热时可采用当时的环境温度(C)；T.——钢筋的温度(°C),未预热时可采用当时的环境温度。

Th= W c Q/C ρ（1-е-mt）式中：Th—混凝土的绝热温升（℃）；m c ——每m 3 混凝土的水泥用量，取3；Q——每千克水泥28d 水化热，取C——混凝土比热，取0.97[KJ/（Kg·K）]；ρ——混凝土密度，取2400（Kg/m3）；е——为常数，取2.718；t——混凝土的龄期（d）；m——系数、随浇筑温度改变，取2、混凝土内部中心温度计算T 1（t）=T j +Thξ（t）式中：T 1（t）——t 龄期混凝土中心计算温度，是混凝土温度最高值T j ——混凝土浇筑温度，取由上表可知，砼第9d左右内部温度最高，则验算第9d砼温差3、混凝土养护计算1、绝热温升计算计算结果如下表ξ（t）——t 龄期降温系数，取值如下表大体积混凝土热工计算计算结果如下表：混凝土表层（表面下50-100mm 处）温度，混凝土表面采用保温材料（稻草）蓄热保温养护，并在稻草上下各铺一层不透风的塑料薄膜。

①保温材料厚度δ= 0.5h·λi (T 2-T q )K b /λ·（T max -T 2）式中：δ——保温材料厚度（m）；λi ——各保温材料导热系数[W/（m·K）] ，取λ——混凝土的导热系数，取2.33[W/（m·K）]T 2——混凝土表面温度：29.9（℃）（Tmax-25）T q ——施工期大气平均温度：12（℃）T 2-T q —-17.9（℃）T max -T 2—21.0（℃）K b ——传热系数修正值，取δ= 0.5h·λi (T 2-T q )K b /λ·（T max -T2）*100=4.75cm故可采用两层土工布并在其上下各铺一层塑料薄膜进行养护。

②混凝土保温层的传热系数计算β=1/[Σδi /λi +1/βq ]δi ——各保温材料厚度λi ——各保温材料导热系数[W/（m·K）]βq ——空气层的传热系数，取23[W/（m 2·K）]代入数值得：β=1/[Σδi /λi +1/βq ]= 1.01③混凝土虚厚度计算：hˊ=k·λ/βk——折减系数，取2/3；λ——混凝土的传热系数，取2.33[W/（m·K）]hˊ=k·λ/β=1.542④混凝土计算厚度：H=h+2hˊ=7.08m ⑤混凝土表面温度T 2（t）= T q +4·hˊ（H- h）[T 1（t）- T q ]/H 2式中：T 2（t）——混凝土表面温度（℃）T q —施工期大气平均温度（℃）hˊ——混凝土虚厚度（m）H——混凝土计算厚度（m）式中： hˊ——混凝土虚厚度（m）式中：β——混凝土保温层的传热系数[W/（m 2·K）]T 1（t）——t 龄期混凝土中心计算温度（℃）不同龄期混凝土的中心计算温度（T 1（t））和表面温度（T 2（t））如下表。

冬季施工砼热工计算外墙厚度：300mm地下室层高：4.8m顶板厚度：200mm底板厚度：400mm水泥品种：普通硅酸盐水泥混凝土配合比：C30P6水泥：280砂：747石：1070掺合料：133外加剂：43.9水：180混凝土养护初温的计算书一、混凝土入模温度1、计算公式式中：T1 -- 混凝土拌合物出机温度(℃)；T2 -- 混凝土伴合物运输到浇筑时温度(℃)；-- 采用装卸式运输工具运输混凝土时的温度降低(℃)； T a -- 混凝土伴合物运输时环境温度(℃)；t1 -- 混凝土伴合物自运输到浇筑时的时间(h)；n -- 混凝土伴合物运转次数。

α -- 温度损失系数(h-1):当用混凝土搅拌车输送时，α = 0.25；当用开敞式大型自卸车时，α = 0.20；当用开敞式小型自卸车时，α = 0.30；当用封闭式自卸车时，α = 0.10；当用手推车时，α= 0.50。

-- 采用泵管输送混凝土时的温度降低(℃)；-- 泵管内混凝土的温度与环境气温差(℃)；t2 -- 混凝土伴在泵管内输送时间(h)；c c -- 混凝土的比热容[kJ/(kg.K)]；p c -- 混凝土的质量密度(kg/m3)；λb -- 泵管外保温材料导热系数(W/(m.K))；d b -- 泵管外保温层厚度(m)；D l -- 混凝土泵管内径(m)；D w -- 混凝土泵管外围直径(包括外围保温材料)(m)；w -- 透风系数。

2、计算参数1、混凝土现场出机温度T0 = 12℃；（对商品砼提出技术要求）2、温度损失系数α= 03、混凝土拌合物运输时的环境温度T a = -4℃；4、选择运输工具为：封闭式自卸车；5、混凝土拌合物运转次数n = 0；6、混凝土拌合物自运输到浇筑的时间t1 = 0(h)7、混凝土伴在泵管内输送时间t2 = 0.05(h)8、混凝土的比热容c c = 0.96[kJ/(kg.K)]9、混凝土的质量密度p c = 2400(kg/m3)10、泵管外保温材料导热系数λb = 58(W/(m.K)泵管外不保温11、泵管外保温层厚度d b = 0.01(m)12、混凝土泵管内径D l = 0.105(m)13、混凝土泵管外围直径(包括外围保温材料)D w = 0.125(m)14、透风系数w = 1.315、混凝土拌合物运输到浇筑时温度T2 = 10.17℃。

冬施混凝土出机温度的计算预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制5.2.2冬季施工的热工计算：5.2.1商品砼拌合物的温度：T=【0.9（C×Tc＋S×Ts＋G×T g）＋4.2tw（W-Ps×S-Pg×G）＋b （Ps×S×Ts＋Pg×G×Tg）-B（Ps×S＋Pg×G）】/4.2×180＋0.9（330＋797＋1057）=18.0℃。

注：T—拌合时拌合物的温度：W、C、S、G—分别为水、水泥、砂子、石子每M3的用量。

Tw、Tc、Ts、Tg—分别为水、水泥、砂子、石子的温度。

Ps、Pg—砂子、石子的含水率为5%、0%。

b、B—水比热及冰溶解热。

5.2.2、商品砼拌合物的出机温度：T1=T-0.16（T-Td）=18.0-0.16（18.0-5）=15.9℃。

注：T1—出机温度、 Td—搅拌机室温度为＋5℃。

5.2.3入模温度：T2=T1-（at＋0.032n）（T1-Ts）=18-（0.25×1＋0.032×1）（18+6）=11.2℃>5℃。

注：T2—入模温度n—商品砼倒运次数为1次 Ts—室外温度为-6℃。

t—自运输到浇筑成型时间为1小时a—温度损失系数，因运输为砼罐车，所以取0.25。

此温度高于入模温度，不得低于5℃的规定。

综上分析计算可得出：商品砼拌合物的出机温度及运至现场的入模温度完全符合GB50204-2002国家标准。

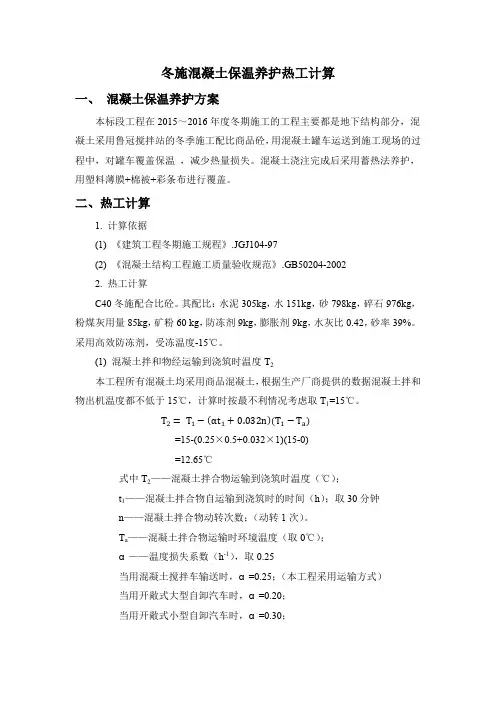

冬施混凝土保温养护热工计算一、混凝土保温养护方案本标段工程在2015～2016年度冬期施工的工程主要都是地下结构部分，混凝土采用鲁冠搅拌站的冬季施工配比商品砼，用混凝土罐车运送到施工现场的过程中，对罐车覆盖保温，减少热量损失。

混凝土浇注完成后采用蓄热法养护，用塑料薄膜+棉被+彩条布进行覆盖。

二、热工计算1. 计算依据(1) 《建筑工程冬期施工规程》.JGJ104-97(2) 《混凝土结构工程施工质量验收规范》.GB50204-20022. 热工计算C40冬施配合比砼。

其配比：水泥305kg，水151kg，砂798kg，碎石976kg，粉煤灰用量85kg，矿粉60 kg，防冻剂9kg，膨胀剂9kg，水灰比0.42，砂率39%。

采用高效防冻剂，受冻温度-15℃。

(1) 混凝土拌和物经运输到浇筑时温度T2本工程所有混凝土均采用商品混凝土，根据生产厂商提供的数据混凝土拌和物出机温度都不低于15℃，计算时按最不利情况考虑取T1=15℃。

=15-(0.25×0.5+0.032×1)(15-0)=12.65℃式中T2——混凝土拌合物运输到浇筑时温度（℃）；t1——混凝土拌合物自运输到浇筑时的时间（h）；取30分钟n——混凝土拌合物动转次数；（动转1次）。

T a——混凝土拌合物运输时环境温度（取0℃）；α——温度损失系数（h-1），取0.25当用混凝土搅拌车输送时，α=0.25；（本工程采用运输方式）当用开敞式大型自卸汽车时，α=0.20；当用开敞式小型自卸汽车时，α=0.30；当用封闭式自卸汽车时，α=0.1；当用手推车时，α=0.50。

根据以上计算数据可以得出混凝土入模温度为12.65℃，满足设计及施工规范要求。

(2) 混凝土浇筑成型完成时温度T3=12.11℃式中T3——考虑模板和钢筋吸热影响，混凝土成型完成时的温度（°C）；C c——混凝土的比热容（0.96kJ/kg.K）；C f——模板的比热容（2.1kJ/kg.K）；C s——钢筋的比热容（0.46kJ/kg.K）；m c——每m3混凝土的重量（2500kg）；m f——每m3混凝土相接触的模板重量（50kg）；m s——每m3混凝土相接触的钢筋重量（4.65kg）；T f——模板的温度，未预热时可采用当时的环境温度（取0℃）；Ts——钢筋的温度，未预热时可采用当时的环境温度。

冬季施工混凝土热工计算方法：
一、混凝土拌合物温度计算
混凝土拌合物温度=【0.92（水泥用量*水泥温度+掺合料用量*掺合料温度+砂的用量*砂的温度+碎石的用量*碎石的温度）+4.2*水的温度*（拌和水用量－砂的含水率*砂的用量－碎石的含水率*碎石用量）+水的比热容（砂的含水率*砂的用量*砂的温度+碎石的含水率*碎石的用量*碎石的温度）－冰的溶解热（砂的含水率*砂的用量+碎石的含水率*碎石的用量）】/【4.2*拌和水用量+0.92*（水泥用量+掺合料用量+碎石用量+砂用量）】
当骨料温度大于0℃时：水的比容热为4.2、冰的溶解热为0；
当骨料温度小于或等于0℃时：水的比容热为2.1、冰的溶解热为335；二、混凝土拌合物出机温度计算
混凝土出机温度=混凝土拌合温度－0.16（混凝土拌合温度－搅拌机棚内温度）
三、混凝土拌合物运输与输送至浇筑地点时的温度
混凝土拌合物运输与输送至浇筑地点时的温度=混凝土出机温度－采用装卸式运输工具运输混凝土时的温度降低
采用装卸式运输工具运输混凝土时的温度降低=（温度损失系数*混凝土拌合物运输的时间+0.032*混凝土拌合物运转次数）*（混凝土出机温度－室外环境温度）
温度损失系数：采用混凝土搅拌车时为0.25；采用敞开式大型自卸汽车时为0.20；采用敞开式小型自卸汽车时为0.30；采用封闭式自卸汽车时为0.1；采用手推车或吊车时为0.50
上面的公式涉及到质量的单位为kg，涉及到温度的单位为℃，涉及到含水率的单位为%，温度损失系数的单位h-1，水的比热容的单位kJ/(kg*K)，冰的溶解热的单位kJ/kg。

附表：冬季施工热工计算试验记录。

混凝土热工计算书一、冬期施工的已知条件工程使用的全部是顺城搅拌站商品砼，所以要求混凝土经过运输成型后的温度为10℃—20℃。

二、热工计算：1、当施工现场温度为-5℃时混凝土因钢模板和钢筋吸热后的温度：T3=（G n C n T2+G m C m T m）/（G n C n+G m C m）=（2400×1×10+279×0.48×5）/（2400×1+279×0.48）=9.2℃T3：混凝土在钢模板和钢筋吸收热量后的温度（℃）G n：1m³混凝土为2400KgG m：1m³混凝土相接触的钢模板和钢筋的总重量为279KgC n：混凝土比热，取1KJ/KgKC m：钢材比热，取0.48 KJ/KgKT2：混凝土经过搅拌、运输、成型后的温度（℃）T m：钢模板、钢筋的温度，即当时大气温度（℃）混凝土浇筑完毕后的温度为9.2℃经计算得:（1）当混凝土经过运输成型后的温度为10℃当施工现场温度为0℃时,混凝土浇筑完毕后的温度为9.47℃当施工现场温度为-5℃时,混凝土浇筑完毕后的温度为9.2℃当施工现场温度为-10℃时,混凝土浇筑完毕后的温度为8.94℃当施工现场温度为-15℃时,混凝土浇筑完毕后的温度为8.67℃（2）当混凝土经过运输成型后的温度为15℃当施工现场温度为0℃时,混凝土浇筑完毕后的温度为14.79℃当施工现场温度为-5℃时,混凝土浇筑完毕后的温度为14.53℃当施工现场温度为-10℃时,混凝土浇筑完毕后的温度为14.27℃当施工现场温度为-15℃时,混凝土浇筑完毕后的温度为14.01℃（3）当混凝土经过运输成型后的温度为20℃当施工现场温度为0℃时,混凝土浇筑完毕后的温度为18.94℃当施工现场温度为-5℃时,混凝土浇筑完毕后的温度为18.68℃当施工现场温度为-10℃时,混凝土浇筑完毕后的温度为18.41℃当施工现场温度为-15℃时,混凝土浇筑完毕后的温度为18.15℃2、设：室外平均气温t p=-5℃，室外最低温度-15℃，砼浇灌后的初始温度t0=10℃。

混凝土冬期施工热工计算1、混合物拌合物的温度T0＝[0.9(WcTc+WsTs+WgTg)+4.2Tw(Ww-PsWs-PgWg)+C1(PsWsTs+ PgWgTg)-C2 (PsWs+PgWs)]÷[4.2Ww+0.9(Wc+Ws+Wg)]式中：T0 ——混凝土拌合物的温度（℃）Ww——水的用量，为209Kg Wc——水泥用量，为419KgWs——砂的用量，为585Kg Wg——碎石用量，为1187KgTw——水的温度，为50℃Tc——水泥温度，取5℃Ts——砂的温度，取2℃Tg——碎石温度，取2℃Ps——砂的含水率，取2% Pg——石的含水率，为0由于骨料温度为正温，故C1＝4.2 C2＝0则T0＝[0.9(209×50+585×5+1187×2)+4.2×50(209-585×2％)+4.2×585×2×2％÷[4.2×209+0.9×(419+585+1187)]＝19.5℃2、混凝土拌合物的出机温度T1＝T0－0.16(T0－T b)式中：T1——混凝土拌合物的出机温度（℃）T0——混凝土拌合物的温度（℃）T b——搅拌机棚内温度，取－10℃则T1＝19.5－0.16(19.5－10)= 14.8℃3、混凝土拌合物经运输至成型完成时的温度T2＝T1－（at＋0.032n）(T1－T a)式中：T2——混凝土经运输至成型完成时的温度（℃）T1——混凝土拌合物的出机温度（℃）a ——温度损失系数（h m－1），用混凝土罐车时a取0.10t ——混凝土自运输至浇筑完成时间，考虑到随成型随覆盖，t取0.9hn ——混凝土转运次数，取n＝3T a——运输时的环境气温（℃），取－10℃则T2＝14.8－（0.1×0.5＋0.032×3）(14.8－10)＝10.2℃4、考虑钢模板等的吸热影响，混凝土成型完成时的温度T3＝(CcWcT1+ CtWtT t)/ (CcWc+ CtWt)式中：T3——考虑钢模吸热影响，砼成型完成温度（℃）Cc——混凝土的比热容（KJ/Kg·k），取1.05Ct——钢模的比热容（KJ/Kg·k），取0.63Wc——每m3砼的质量，为2400KgWt——每m3砼接触的钢模质量＝2×0.025/2.565=0.0195Kg/ m3T2——混凝土成型完成温度（℃）T t——钢模板的温度（℃）取－10℃则T3＝[1.05×2400×1.02+ 0.63×0.0195×（－10）]/ (1.05×2400+ 0.63×0.0195)=10.2满足要求。

冬季混凝土工程施工热工计算冬季混凝土的拌制1.混凝土原材料加热应优先采用加热水的方法，当加热水仍不能满足要求时，再对骨料进行加热。

水、骨料加热的温度一般不得超过表22-29的规定。

若达到规定温度后仍不能满足要求时，水的加热温度可提高到80℃，但水泥不得与80℃以上热水直接接触。

投料时应先投入骨料和水，最后才投入水泥。

拌合水及骨料最高温度表22-292.水和骨料可根据工地具体情况选择加热方法，但骨料不得在钢板上灼炒。

水泥应储存在暖棚内，不得直接加热。

3.骨料必须清洁，不得含有冰雪和冻块，以及易冻裂的物质。

在掺有含钾、钠离子的外加剂时，不得使用活性骨料或混有活性材料的骨料。

4.拌制掺外加剂的混凝土时，如外加剂为粉剂，可按要求掺量直接撒在水泥上面和水泥同时投入。

如外加剂为液体，使用时应先配制成规定浓度溶液，然后根据使用要求，用规定浓度溶液再配制成施工溶液。

各溶液要分别置于有明显标志的容器内，不得混淆。

每班使用的外加剂溶液应一次配成。

5.严格控制混凝土水灰比，由骨料带入的水分及外加剂溶液中的水分均应从拌合水中扣除。

6.拌制掺有外加剂的混凝土时，搅拌时间应取常温搅拌时间的1.5倍。

7.混凝土拌合物的出机温度不宜低于10℃，入模温度不得低于5℃。

8.混凝土拌合物的理论温度，可按下式计算：T0＝[0.9（m ce T ce＋m sa T sa＋m g T g）＋4.2T w（m w－w sa m sa－w g m g）＋c1（w sa m sa T sa＋w g m g T g）－c2（w m m sa＋w g m g）」÷[4.2m w＋0.9（m ce＋m sa＋m g）] （22-10）式中T0——混凝土拌合物温度（℃）；m w、m ce、m sa、m g——水、水泥、砂、石的用量（kg）；T w、T ce、T sa、T g——水、水泥、砂、石的温度（℃）；w sa、w g——砂、石的含水率（％）；c1、c2——水的比热容[kJ/（kg·K）]及冰的溶解热（kJ/kg）。

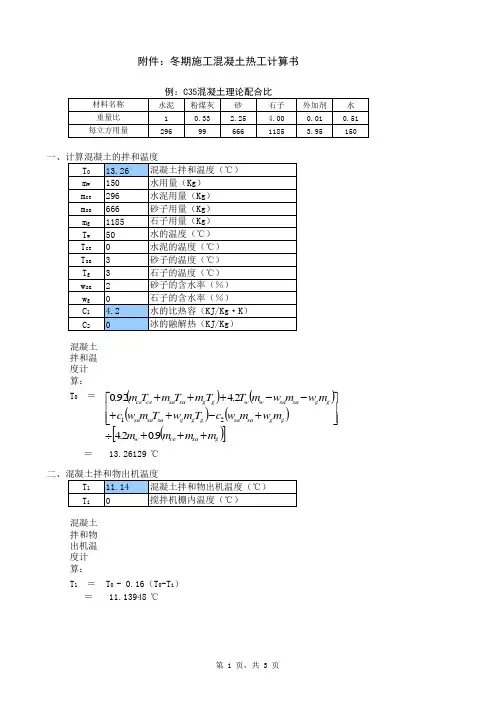

附件1：冬期施工混凝土热工计算根据施工进度安排，本工程进入冬施垫层混凝土强度等级C20，基础底板C35（P8），地下室梁、顶板混凝土等级C35（P8），地下二层外墙及与其相连的混凝土柱混凝土等级C35（P8），地下一层外墙及与其相连的混凝土柱混凝土等级C40（P8），内墙、柱混凝土强度等级C45。

混凝土热工计算分两部分，一为入模温度计算，二为混凝土养护期间的温度计算。

预计最不利施工时间为2016年1月前后，混凝土施工平均气温约为-5℃。

本工程墙体、框架柱混凝土拆模后拟采用粘贴一层塑料布，再用木条挂阻燃岩棉被保温。

楼板混凝土浇筑完毕，采用铺一层塑料布，再铺一层阻燃岩棉被保温。

以下分别验算各部位混凝土采用以上保温措施能否满足抗冻要求。

一、混凝土入模温度计算：本工程混凝土为商品混凝土，要求混凝土拌合物到现场后出罐车温度不得小于15℃。

1.混凝土入模温度T2=T1－（αt1＋0.032n）（T1－Ta）式中：T1——混凝土拌合物出罐车温度（℃）取15℃T2——混凝土拌合物入模温度（℃）ti——混凝土拌合物自运输到浇筑时的时间（h）取10min 30min n——混凝土拌合物运转次数取1次Ta——混凝土拌合物运输时的环境温度（℃）取-10℃α——温度损失系数（h=1）取0.25T2=15－（0.25×30÷60＋0.032×1）×（15＋10）=13.16℃11.08 2.考虑模板和钢筋吸热影响，混凝土成型完成的温度T3=（CcmcT2＋CfmfTf＋CsmsTs）/（Ccmc＋Cfmf＋Csms）式中：T3——考虑模板和钢筋吸热影响，混凝土成型完成时的温度（℃）CC——混凝土的比热容（kJ/kg·k）取1.0kJ/kg·kCf——模板的比热容（kJ/kg·k）墙、楼板15mm厚木胶合板取2.1kJ/kg·kCs——钢筋的比热容（kJ/kg·k）取0.48kJ/kg·kmC——每m3混凝土重量（kg）取2500kgmf——每m3混凝土相接触的模板重量（kg）墙、楼板15mm厚木胶合板取99.96kgms——每m3混凝土相接触的钢筋重量（kg）取100kgTf——模板温度，采用当时的环境温度（℃）取-10℃T3——钢筋温度，采用当时的环境温度（℃）取-10℃计算：C35墙体混凝土（取木胶合板计算）T3=（1×2500×13.16 11.08-2.1×99.96×10-0.48×100×10）/（1×2500＋2.1×99.96＋0.48×100）=10.99℃9.11℃C35梁、板混凝土（取木胶合板计算）T3=（1×2500×13.16 11.08-2.1×99.96×10-0.48×100×10）/（1×2500＋2.1×99.96＋0.48×100）=10.99℃9.11℃二、用综合蓄热法混凝土养护期间温度计算混凝土蓄热养护开始到任一时刻t的平均温度Tm =1/（Vcet）[ψe-Vce·t－（η/θ）×e-Vce·t＋η/θ－ψ]＋Tm·a其中ψ、η、θ为综合参数，按下式计算：θ=（ω·K·M）/（Vce ·Cc·ρc）ψ=（Vce ·Qce·mce）/（Vce·Cc·ρc－ω·K·M）η=T3－Tm·a＋ψ式中：Tm——混凝土蓄热养护开始到任一时刻t的平均温度（℃）t——混凝土蓄热养护开始到任一时刻的时间（h）Tm·a——混凝土蓄热养护开始任一时刻t的平均气温（℃）取－10℃ρc——混凝土的质量密度（kg/m3）取2500kg/m3mCe——每m3混凝土水泥用量（kg/m3） C35混凝土取288kg/m3CC——混凝土的比热容（kJ/kg·k）取1.0kJ/kg·kQCe——水泥水化积累最终放热量（kJ/kg）取350kJ/kgVCe——水泥水化速度系数（h-1）取0.013h-1ω——透风系数取1.3M——结构表面系数（m-1）墙取5.0m-1，楼板取7.5m-1 K——结构围护层的总传热系数（kJ/㎡·h·k）按下式计算：K=3.6/（0.04＋∑di/Ki）式中：di——第i层围护层厚度（m）保温棉毡被取0.008mKi——第i层围护层的导热系数（W/m· K）保温棉毡取0.03W/m·K 墙、楼板围护层传热系数K=3.6/（0.04＋0.008÷0.030）=11.74kJ/㎡·h·ke——自然对数底取2.721.ψ、η、θ综合参数计算：θ墙=（1.3×15.0×5.0）/（0.013×1×2500）=2.35θ楼板=（1.3×15.0×7.5）/（0.013×1×2500）=3.52ψC30墙=（0.013×350×288）/（0.013×1×2500－1.3×11.74×5.0）=－29.91ψC30楼板=（0.013×350×288）/（0.013×1×2500－1.3×11.74×7.5）=－15.99ηC30墙=10.99 9.11＋10－29.91=-8.92 -10.8ηC30楼板=10.99 9.11＋10－15.99=5.00 3.122.t（混凝土蓄热养护开始到任一时刻的时间）的计算当采用综合蓄热法条件养护，C35混凝土墙ψC45墙/Tm·a=29.91/10=2.991≥1.5， C35混凝土楼板ψC40楼板/Tm·a=15.99/10=1.599≥1.5，且墙体K·M=11.74×5=58.70＞50，楼板K·M=11.74×7.5=88.04＞50，所以直接按下列公式计算蓄热冷却至0℃的时间to C35混凝土墙To=1/Vce ×ln（ψC35墙/Tm·a）=（1/0.013）×ln（29.91/10）=84.29hC35混凝土楼板To=1/Vce ×ln（ψC35楼板/Tm·a）=（1/0.013）×ln（15.99/10）=36.10h3.混凝土蓄热养护开始到任一时刻t（取混凝土冷却至0℃的时间即t=to）的平均温度C35混凝土墙体TC30墙=1/（0.013×84.29）×[－29.91×2.72-0.013×84.29－（-8.92 10.8/2.35）×2.72-2.35×0.013×84.29+（-8.92 10.8/2.35）－（－29.91）]－10=5.66℃ 4.29℃C35楼板TC30楼板=1/（0.013×36.10）×[－15.99×2.72-0.013×36.10－（5.00 3.12/3.52）×2.72-3.52×0.013×55.7＋（5.00 3.12/3.52）－（－15.99）]－10=9.79℃ 4.53℃4.计算混凝土等效龄期t=αr·tT式中：t——等效龄期（h）αr——温度为T℃时（冬施计算手册996页查表17-11并根据内插法计算得出：C35墙体5.66℃ 4.29℃取0.44 0.35， C35楼板9.79℃ 4.53℃取0.57 0.36）时的等效系数——温度为T℃时所需的持续时间（h） C35墙体取98.1h，C35楼板取55.7h tT根据标准养护试块统计，C35混凝土20℃时19h强度等级达到4N/mm2以上。
