电批使用作业指导书文件编号WI-J005页数2/2版本/修订码A/01审核拟制目的：规范电批使用方法，确保和提高产品质量、满足客户需求。
适用范围本规范适用于本公司生产部电批管理，各种产品螺纹连接装配的使用操作，以及作为制作工艺文件、现场工艺控制、生产螺纹连接工具配备的依据，同时，也可以作为检验产品连接可靠性实验的参考。
职 责：作业员负责，产线组长、生产线PE、IPQC及工艺人员监督。
三,使用方法：1 根据螺钉和螺纹连接材料的不同，应依照《作业指导书》或附表选取电批种类、批嘴型号、电批力矩。
2 检查所配用的电批电源的电源线是否损伤、烫伤、裸露芯线等，以免造成人员触电事故。
3 检查电批通断开关是否接触良好，如果接触不良需经过维修或更换后再使用。
4 使用电批紧固螺钉时，要采用正确的紧固方式；（1）螺钉与螺孔同轴，不允许螺钉歪斜放置在螺孔内即进行紧固操作。
（2）安装螺钉时，确认批头与螺钉十字槽相符，左右无晃动感。
（3）紧固螺钉时，批头与螺钉安装面垂直，如批头倾斜，螺钉十字槽很容易损坏。
（4）在批头旋转紧固时，就将电批压紧螺钉，即给螺钉适当的轴向力。
5 成组螺钉的紧固方法：安装成组螺钉的原则是否交叉、对称、逐步紧固是先将所有螺钉拧入三分之一（预装在螺孔内），然后，再紧固其余三分之二（逐步紧固是为了减少紧固件的变形、应力。
特别对散热元件、逐步紧固可使其底面充分与散热器接触，减少热阻）。
四,检验方法：1 螺纹紧固程度（力矩检验）：螺钉采用弹垫时，螺钉紧固以弹垫切口被平为准。
弹垫下应有平垫，禁止螺钉下直接垫弹垫紧固。
2 螺钉紧固程度也可以通过检验螺纹连接松脱力矩、紧固或者其他方法进行检验。
3对于盘头、平头螺钉，螺母等，可以使用力矩可调手批，用松脱力矩或紧固力矩来检验连接的紧固程度是否满足要求。
4但对于自攻螺钉是否滑丝或是否已经紧固到底。
5对于SMA等射频插接头，同样不允许使用松脱力矩来检验紧固程度，可以通过指标测试来间接检验。
附件9中国国电集团公司风电场风力发电机组调试作业指导书1 目的本作业指导书是为规范风力发电机组的现场调试工作编制，主要包含了风力发电机组现场调试工作的项目、步骤和记录，为保证调试工作的标准化提供了参考依据。
2 范围本作业指导书适用于中国国电集团公司全资或控股建设的风力发电机组的现场调试工作，各项目公司应参照本指导书要求，结合风力发电机组型号，分别编制对应机型的调试作业指导书。
现场具体机型的调试作业指导书应包括但不限于本作业指导书中涉及到的技术内容。
3 引用标准和文件《风力发电机组安全要求》GB/T 1845.1.1-2001 《风力发电机组通用试验方法》GB/T 19960.2-2005《风力发电机组功率特性试验》GB/T 18451.2-2003 ，IEC61400-12:1998《风力发电机组控制器试验方法》GB/T 19070-2003 《风力发电机组齿轮箱》GB/T 19073-2003 《风力发电机组验收规范》GB/T20319-2006《电能质量公用电网谐波》GB/T 14549-93《风力发电机组异步发电机试验方法》JB/T 19071.2-2003《风力发电场安全规程》DL 796-2001《风力发电机组偏航系统第 2 部分试验方法》JB/T 10425.2-2004《风力发电机组制动系统第 2 部分试验方法》JB/T10426.2-2004《风力发电机组一般液压系统》JB/T 10427-2004《风力机术语》JB/T 7878-19954 术语和定义本作业指导书中的术语及定义均参照《风力机术语》使用。
根据风力发电机组不同机型具体调试内容的差异，本指导书所涉及的特定术语的指示或有不同，宜根据调试的具体机型编制适用的术语和定义。
5 调试前的准备调试前须确认风力发电机组、配电变压器等相关设备安装工作已通过验收，无遗留缺陷；检查基础接地报告检测数据合格；风力发电机组已具有紧急情况下能够使用的安全设备(安全带、安全绳、安全滑轨等)、灭火器、急救装置等。

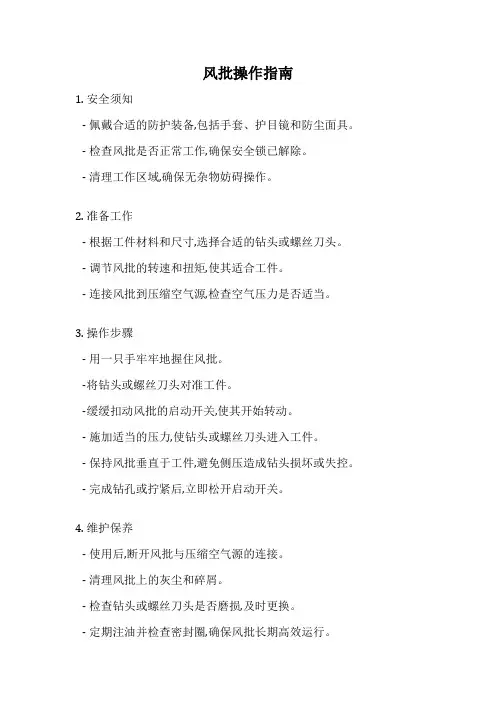

风批操作指南
1. 安全须知
- 佩戴合适的防护装备,包括手套、护目镜和防尘面具。
- 检查风批是否正常工作,确保安全锁已解除。
- 清理工作区域,确保无杂物妨碍操作。
2. 准备工作
- 根据工件材料和尺寸,选择合适的钻头或螺丝刀头。
- 调节风批的转速和扭矩,使其适合工件。
- 连接风批到压缩空气源,检查空气压力是否适当。
3. 操作步骤
- 用一只手牢牢地握住风批。
-将钻头或螺丝刀头对准工件。
-缓缓扣动风批的启动开关,使其开始转动。
- 施加适当的压力,使钻头或螺丝刀头进入工件。
- 保持风批垂直于工件,避免侧压造成钻头损坏或失控。
- 完成钻孔或拧紧后,立即松开启动开关。
4. 维护保养
- 使用后,断开风批与压缩空气源的连接。
- 清理风批上的灰尘和碎屑。
- 检查钻头或螺丝刀头是否磨损,及时更换。
- 定期注油并检查密封圈,确保风批长期高效运行。
5. 注意事项
- 勿将风批用于非设计用途。
- 避免长时间连续操作,给予风批适当的冷却时间。
- 发现任何异常情况,立即停止操作并检查维修。
- 妥善存放风批,避免受潮、碰撞和过度震动。
以上是风批操作的一般指南,具体操作时请遵循产品说明并注意安全。
正确使用有助于延长风批使用寿命,提高工作效率。

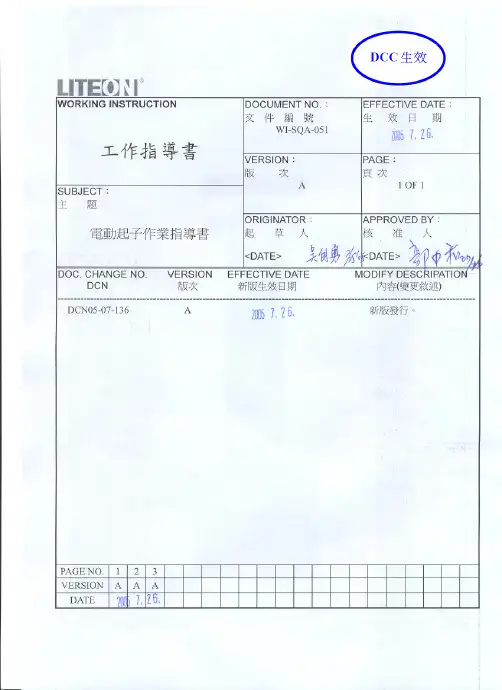

PAGE NO. Page1of 3電動起子作業指導書VERSION ADATE 2005/07/261.0目的:測試電動起子之扭力, 使經調試之電動啟子的扭力符合期望值。
2.0適用範圍2.1 本公司所屬之電動起子。
:2.2 標准器：數字扭力測試儀(型號規格SLD HP-100)。
3.0責任3.1 使用單位負責儀器的維護及定期保養。
4.0定義略5.0程序5.1 根據使用環境的需求﹐合理地選擇所用電動起子的冶具頭（目前可供選擇的有一字型﹐十字型﹐六字型……）5.2 每日定時利用標准器(數字扭力測試儀)對電動起子的扭力進行校准。
5.2.1 工作之前﹐將電動起子的電源供應器AC端連入220V工作電壓﹐電動起子的連接線插入電源供應器DC端。
5.2.2 調試電動起子螺旋扭的刻度可預估扭力﹐打開電動起子電源﹐將電動起子放置于標准器上進行校准﹐通過調整電動起子之螺旋扭調節實際之扭力(詳見WI或檢驗SIP)﹐使其符合既定之要求。
5.2.3 用標准器進行校准時﹐每次應記錄量測的結果﹐一般一連應校准三次﹐其實際量測值必須滿足既定之要求5.3 校准完畢﹐必須用美紋膠帶將電動起子螺旋處固定﹐且需標示電動起子實際的扭力﹐以防止人為作業不當﹐造成電動起子螺旋扭變動﹐影響其實際的扭力。
5.4 儀器保管或使用人員每日早上需對電動起子進行校准一次﹐并及時作好點檢及保養記錄5.5 如中途有作換機種或換拉時﹐必須重新對電動起子進行校准。
6.0相關文件6.1《儀校管制程序, SOP-SQA-004》7.0附件7.1 電動起子保養/點檢記錄表WI-SQA-051-FORM01-A7.2 電動起子測試記錄表WI-SQA-051-FORM02-ADATE 2005/07/26電動起子保養/點檢記錄表 部門﹕ 設備名稱﹕ 設備編號﹕ 儀教編號﹕ 年月序號檢查內容1 2 3 4 5678910111213141516 171819202122232425262728 29 30 31 1檢查電源電壓,電源控制器所需電壓是否110V 或220V 2電源供應是否有問題,橙查正反轉開關是否切為到位 3電批調整鈕是否在校驗調整的刻度位置并且用美紋膠貼附住 4電批頭固定環是否有壞 5正反轉開關是否正常 6校正有效期是否過期 7電動起子的批頭是否有生鏽 8 批頭是否破損或磨損影響正常裝配備注﹕儀器使用保管人每天點檢及保養; 單位監管人不定期抽檢﹔保養記錄:"Ｖ"表示已執行保養項目﹔儀器設備使用正常﹔"Ｘ"表示儀器設備不正常（不正常反映現場主管）﹔"＊"表示儀器送校﹔"….."表示未使用或休假日 每日早上 07 :30---07:40為儀器保養時間單位主管: 核查人﹕: 保養人:WI-SQA-051-FORM01-A電動起子測試記錄表WI-SQA-051-FORM02-A。
电动起子安全操作规程
1、不准手持电线进行拉拨电源插头和移动工具。
2、不准将不配套的螺丝刀头硬性装入电动起子内。
3、不在可燃性气体及潮湿等环境中使用。
4、在运转中不能突然改变旋转方向。
5、使用工具时，应做到拿稳轻放，不准敲击电动起子。
6、工作完毕，整理好工具，妥善保管。
7、电动起子工作电压24V或12V。
电铬铁安全操作规程
1、电铬铁不焊接时，要放在专用放置架内，不准随便放置以防烫伤人员或烫坏其它物品。
2、保持电铬铁及工作岗位的清洁，不准在电线上擦拭铬铁头。
3、不准将刚换下的热铬铁头放置在电铬铁塑料外壳上。
4、电铬铁的电线要理顺，不能让它打结、扭折。
5、不准随意敲击电铬铁。
6、保护接地（零）连接正确，牢固可靠。
安全操作规程（参考）
热风枪与电吹风安全操作规程
1、保持工作场所的清洁，以防危险的发生。
2、不准将热风枪当做吹发用的吹风机使用。
3、不准将热风直接对着人或动物。
4、不准阻塞或覆盖热气出风口，不能在热喷嘴内插入任何东西。
5、热风枪和电吹风的把手必须保持干燥。
6、不能在雨中或是潮湿的地方使用热风枪和电吹风。
7、不可长时间过度使用工具。
8、热风枪和电吹风出现故障后，不得再勉强使用，需待故障排除后，才能使用。
9、人一旦离开岗位，即应关掉热风枪和电吹风，并把尚热的工具放好，待热风枪和电吹风完全冷却后，妥善保存。
3。
编写： 编号：EGWI00006 复核： 版本：0 批准： 页数：1 OF 2 日期：Aug/25/2001 MEC 工作指引 电批、风批操作指引1． 目的为了保证电批、风批操作者能够正确使用电批、风批，降低因操作不当而造成坏品比率，提高工作效率，确保产品质量。
2．适用范围 2．1生产部电批、风批使用人员。
2．2工程部技术员。
3．职责 3．1工程部：工程部技术员负责指导操作和监督落实操作指引。
3．2生产部：电批、风批操作人员负责按照操作指引进行操作。
4．内容 4．1风批、电批力度调节 ①电批力度调节先把电批力度调到最少试打螺丝，用手批调试螺丝是否到位，若螺丝松，证明电批力度需要调整（逆时针方向调节力度调节为，力度转为大，顺时针调节力度调节环，力度转为小）调整后再用电批打螺丝，再测其螺丝松紧度，直至合格即可。
②风批力度调节 同样先把风批力度调到最小，试打螺丝用手比调试螺丝是否到位，若不到位，证明电批力度需要调整（顺时针方向调节力度调节旋钮力度转增大，逆时针方向旋转力度调节环力度转为小）调整后，在测其螺丝松紧度，直至合格。
如果要打或折螺丝，可以通过进退旋钮选择（旋钮顺时针方向旋转为进，逆时针旋转为退）。
4．2电批使用 ① 将电批挂钩挂在工位上的挂钩位置。
编号：EGWI00006 版本：0 页数：2 OF 2 日期：Aug/25/2001MEC 工作指引 电批、风批操作指引② 选择电批上的进档退档。
③ 调好电批火牛上的快慢档项。
④ 调好电批力度。
⑤ 大拇指按住进退档，负责选档，中指与食指按住启动片，把电批垂直按在螺丝 （90°）并稍用力当螺丝与电批接触后发出“嗤嗤”的声音，即可马上停止。
德信诚培训网
更多免费资料下载请进： 好好学习社区 风批与电动起子校正作业指导书
1.0目的：
规范使用方法，延长风批与电动起子之使用寿命，保证产品品质，达成既定要求。
2.0适用范围：
本厂新进、在用或修复OK 之风批及电动起子均属之。
3.0定义：
无
4.0权责：
4.1研发部：负责风批或电动起子在产线使用操作时的规格制定；
4.2制造部：负责上线前风批或电动起子的校正；
4.3品保部：负责产线风批或电动起子使用操作时的规格复检及确认。
5.0作业内容：
5.1风批使用操作说明：
5.1.1先将气管接入产线的气管接头上；
5.1.2上线前用扭力计将风批的使用规格校正至SOP 要求范围内（上午与下午及加班各一次，机种换线时需校正）；
5.1.3用指尖将风批帽往上推，将锁附螺帽之套筒接上或卸下；
5.1.4将风批开关设在F 位置，用手握紧风批并垂直对正螺帽将其锁紧；
5.1.5如此重复操作，继续锁螺帽作业；
5.1.6需松开螺帽时，将开关设在R 位置，用手握紧风批并垂直对正螺帽即可完成。
5.2电动起子使用操作说明：
5.2.1先将电动起子的电源插头插入流水线的插板上；。
