ahu空调机组工作原理
答：AHU (全称: Air Handling Units,空气处理机组)，空气处理机组，又叫空调箱，风柜。
主要是靠风机转动，带动室内空气与机组内部盘管进行热交换,并对空气中的杂质进行过滤，以控制出风温度和风量的方式维持室内温湿度和空气洁净度。
带有新风功能的空气处理机组则还对包括新风或回风在内的空气进行热湿处理、过滤处理功能。
目前，空气处理机组主要有吊顶式、立式、卧式和组合式等几种形式。
其中吊顶式空气处理机组又叫吊柜;组合式空气处理组，又叫组合式风柜或组柜。
事故排风机工作原理事故排风机又叫事故排风柜，是用于排除工业生产过程中产生的有毒、有害气体和粉尘等废气的设备。
它的工作原理是通过机械排风和化学中和等方式，将有害气体排出室外，保障工作环境的安全和清洁。
以下是事故排风机的工作原理详解。
1.机械排风：事故排风机采用机械排风的方式将有害气体从被排风区域中排除。
这一过程中，首先由电动机驱动风机叶片旋转产生强大的负压，然后通过风管和连接部件将排风区域的废气吸入风机内部。
风机内部的叶片产生的高速气流将废气带到事故排风机的排气口，最终将其排到室外。
2.化学中和：事故排风机中还可以加入化学中和设备，用于对有害气体进行处理。
化学中和的原理是利用化学反应将有害气体转变为无害物质。
在事故排风机中，常用的化学中和材料有活性炭、催化剂等。
这些化学材料能够吸附或催化有害气体，将其转变为无害物质后，再经过机械排风系统将其排到室外。
3.过滤净化：事故排风机还可以通过过滤净化的方式去除废气中的颗粒物和粉尘等固体物质。
过滤器通常由纤维材料制成，可分为粗过滤器、中效过滤器和高效过滤器等不同级别。
废气在通过过滤器时，固体颗粒会被过滤器捕捉住，而气体则可以通过，并继续到达事故排风机的排气口。
通过过滤净化，事故排风机可以实现对废气的净化和除尘效果。
4.控制系统：事故排风机还配备有控制系统，用于监测和控制设备的运行状态。
控制系统通常由传感器、控制器和执行器组成。
传感器可以用于检测废气的浓度和温度等参数，控制器则根据传感器的信号来判断是否需要启动事故排风机或调整其运行状态。
执行器则负责根据控制器的指令来控制事故排风机的启停和运行速度等。
总之，事故排风机通过机械排风、化学中和和过滤净化等多种方式对有害气体进行处理，保障工作环境的清洁和安全。
其工作原理的关键是通过机械排风将废气排到室外，同时结合化学中和和过滤净化等方法进行处理。
控制系统能够对设备的运行状态进行监测和控制，确保事故排风机始终以合适的方式工作。
空调风柜的工作原理
空调风柜的工作原理是通过循环往复将室内空气吸入，过滤除尘并进行空气调节，然后再将处理好的空气排放到室内，以提供舒适的室内温度和空气质量。
具体来说，空调风柜包含以下主要组成部分和工作原理：
1. 风机：空调风柜内配备了一个或多个风机，通过驱动风机旋转产生空气流动。
风机的工作原理是利用电机产生转动力，带动风叶高速旋转，从而产生气流。
2. 过滤：
空调风柜内置有过滤器，用于过滤空气中的灰尘、污染物和细菌等，保证空气的清洁。
过滤器的工作原理是通过纤维材料和筛选网等过滤介质，将空气中的微小颗粒物捕捉并滤清。
3. 冷却、加热和加湿：
空调风柜内配备了冷却器、加热器和加湿器等设备，用于调节空气的温度和湿度。
冷却器和加热器的工作原理是通过空气与冷热介质之间的热传递，来提高或降低空气的温度。
加湿器的工作原理是通过加入水蒸汽，增加空气中的湿度。
4. 控制系统：
空调风柜还配备了控制系统，用于控制风机、过滤器、冷却器、加热器和加湿器等设备的运行，以及调节室内温度和湿度。
控制系统的工作原理是通过传感器感知室内温度和湿度的变化，然后根据预设的设定值来控制相关设备的运行。
总的来说，空调风柜的工作原理是通过风机驱动、过滤、冷却、加热、加湿和控制系统等组件的协同作用，将室内空气循环过滤、调节和循环排放，以维持合适的室内环境温度和空气质量。

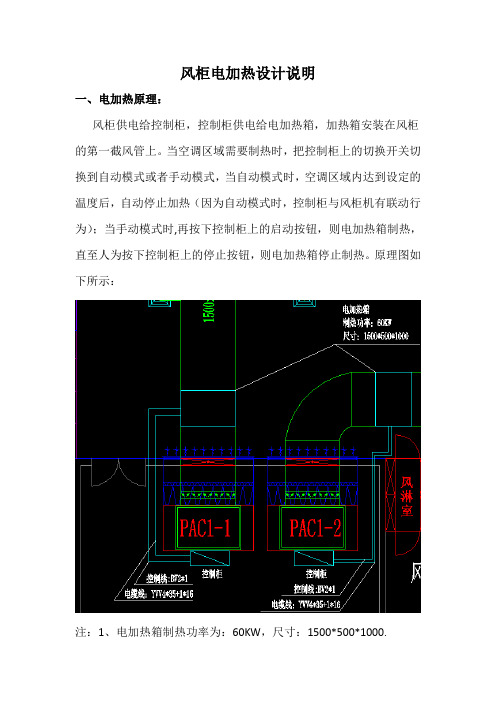

风柜电加热设计说明
一、电加热原理：
风柜供电给控制柜，控制柜供电给电加热箱，加热箱安装在风柜的第一截风管上。
当空调区域需要制热时，把控制柜上的切换开关切换到自动模式或者手动模式，当自动模式时，空调区域内达到设定的温度后，自动停止加热（因为自动模式时，控制柜与风柜机有联动行为）；当手动模式时,再按下控制柜上的启动按钮，则电加热箱制热，直至人为按下控制柜上的停止按钮，则电加热箱停止制热。
原理图如下所示：
注：1、电加热箱制热功率为：60KW，尺寸：1500*500*1000.
2、控制柜上有切换开关，启动按钮，停止按钮。
3、控制柜连接到电加热箱上的控制线（BV2*1mm2）起到高温保护风管的作用。
4、总电箱供电给风柜，风柜供电给控制柜，控制柜连接电缆线（YVV4*35+1*16mm2）到加热电箱，供电给加热电箱。
二、开启空调区域制热步骤：
1、电箱供电给风柜机；
2、风柜机的控制面板上调制为制热模式；
3、控制箱供电给电加热箱，在控制箱切换按钮上，切换至自动模式；
4、启动主机。

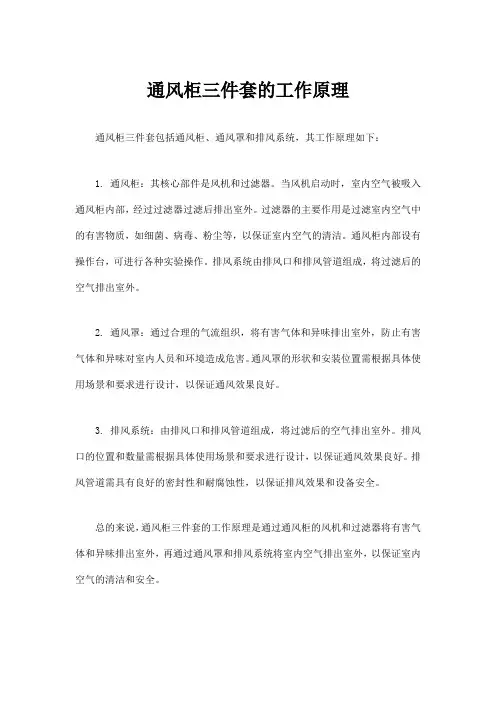

通风柜三件套的工作原理
通风柜三件套包括通风柜、通风罩和排风系统，其工作原理如下：
1. 通风柜：其核心部件是风机和过滤器。
当风机启动时，室内空气被吸入通风柜内部，经过过滤器过滤后排出室外。
过滤器的主要作用是过滤室内空气中的有害物质，如细菌、病毒、粉尘等，以保证室内空气的清洁。
通风柜内部设有操作台，可进行各种实验操作。
排风系统由排风口和排风管道组成，将过滤后的空气排出室外。
2. 通风罩：通过合理的气流组织，将有害气体和异味排出室外，防止有害气体和异味对室内人员和环境造成危害。
通风罩的形状和安装位置需根据具体使用场景和要求进行设计，以保证通风效果良好。
3. 排风系统：由排风口和排风管道组成，将过滤后的空气排出室外。
排风口的位置和数量需根据具体使用场景和要求进行设计，以保证通风效果良好。
排风管道需具有良好的密封性和耐腐蚀性，以保证排风效果和设备安全。
总的来说，通风柜三件套的工作原理是通过通风柜的风机和过滤器将有害气体和异味排出室外，再通过通风罩和排风系统将室内空气排出室外，以保证室内空气的清洁和安全。
浅论实验室暖通变风量控制原理及特点随着科学技术的发展，各类实验室的数目和规模都在不同程度的扩增，逐渐趋向大型化、集结化、综合化，对实验室通风空调系统提出了更高要求。
为了满足市场需求，通风空调系统的设备和相关技术也在迅速的发展完善。
1 系统控制目标与风量设计台式通风柜采用变风量控制，确保通风柜的安全防护性能-控制操作过程中维持通风柜安全的面风速0.5m/s，特殊通风柜面风速0.7～0.8m/s。
控制泄漏浓度≤0.5ml/m3，变风量响应时间≤1s，，面风速偏差≤±0.1m/s，噪声≤60dB（A）。
万向排气罩、原子罩等采用定风量控制。
对于房间气流控制，即有效控制房间送排风量，确保可靠的气流流向维持房间最小换气次数。
控制房间保持一定的换气次数6～12次，确保实验室房间有害气体不停留，24小时运转夜间模式切换。
同时送排风机采用定静压变频系统配合系统变风量运行，新风机组控制送风温湿度保证实验室工作环境的舒适性要求，送排风系统连锁运转，确保系统安全。
中央监视系统需要保证变风量系统各终端控制器支持网络通讯，上传数据，实现远程中央集中监视，确保系统安全运转，另外可通过通讯转换与BA系统对接。
2 变风量控制原理及特点2.1 通风柜变风量通风柜控制原理通风柜必须保持当通风柜调节窗在任何位置均保持通风柜调节门开口面风速为0.5m/s，以保证实验工作人员的安全。
风柜排风采用变风量控制系统，双路控制方式，即位移检测加上面风速检测对通风柜面风速进行控制。
当通风柜调节门移动时，首先调节门位移传感器感器检测排风柜调节门开度变化，即时控制变风量文丘里阀至设定风量，保持排风柜面风速基本稳定在设定值。
当调节门位置不变后，面风速传感器实测通风柜面风速，进行精确微调。
通风柜变风量控制原理图如下图所示。
2.2 实验室负压余风量控制负压余风量控制需要实时计算分析房间内所有变风量排风柜及抽气罩等定排风设施的排风量总和，调节房间补入新风量，使排风量与补入新风量的差值恒定（保持从分析间外渗入分析间内的风量恒定）。

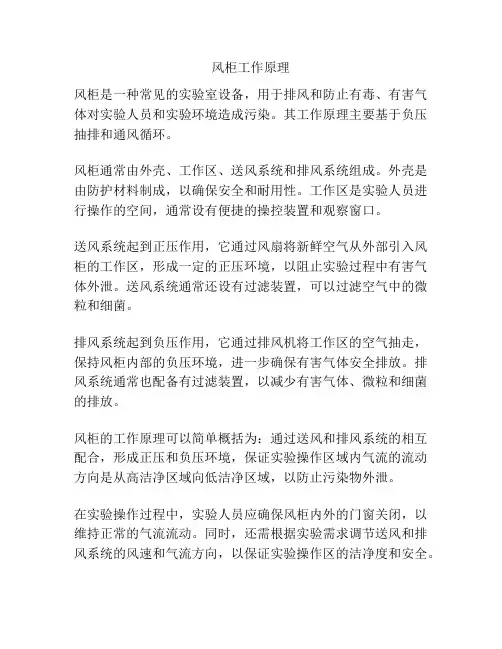

风柜工作原理
风柜是一种常见的实验室设备，用于排风和防止有毒、有害气体对实验人员和实验环境造成污染。
其工作原理主要基于负压抽排和通风循环。
风柜通常由外壳、工作区、送风系统和排风系统组成。
外壳是由防护材料制成，以确保安全和耐用性。
工作区是实验人员进行操作的空间，通常设有便捷的操控装置和观察窗口。
送风系统起到正压作用，它通过风扇将新鲜空气从外部引入风柜的工作区，形成一定的正压环境，以阻止实验过程中有害气体外泄。
送风系统通常还设有过滤装置，可以过滤空气中的微粒和细菌。
排风系统起到负压作用，它通过排风机将工作区的空气抽走，保持风柜内部的负压环境，进一步确保有害气体安全排放。
排风系统通常也配备有过滤装置，以减少有害气体、微粒和细菌的排放。
风柜的工作原理可以简单概括为：通过送风和排风系统的相互配合，形成正压和负压环境，保证实验操作区域内气流的流动方向是从高洁净区域向低洁净区域，以防止污染物外泄。
在实验操作过程中，实验人员应确保风柜内外的门窗关闭，以维持正常的气流流动。
同时，还需根据实验需求调节送风和排风系统的风速和气流方向，以保证实验操作区的洁净度和安全。
总之，风柜的工作原理是通过送风和排风系统的配合，形成正压和负压环境，保证实验操作区域内的气流流动方向，从而实现排风和保护实验人员和实验环境的目的。
空调风柜排水管存水弯原理
空调风柜排水管存水弯是一种用于排水系统的设计特点，它在排水管道中形成一个水封，防止恶臭气体和污水倒流进入室内空间，同时保持管道的通畅性。
存水弯的原理是利用管道中的水柱或水堵来阻挡气体和液体的流动。
在空调系统中，室内机通过排水管将产生的冷凝水排放到室外。
由于排水管道可能会与室外存在一定的高差差异，为了避免室外的恶臭气体逆流进入室内，需要在排水管道中设置存水弯。
存水弯的作用是将一定量的水储存在弯管中，形成一个水封，使气体无法通过，并保持管道的闭合状态。
存水弯的原理可以简单描述为以下几个步骤：首先，当冷凝水从室内机流入排水管道时，由于管道设计的坡度，水会流动至存水弯的最低点；其次，当冷凝水流入存水弯时，部分水会被阻挡在弯管中，形成一个水柱或水堵；最后，这个水柱或水堵会起到堵塞管道的作用，防止气体和液体的回流。
存水弯的设计需要注意一些细节，如弯管的角度、水位的高度等，以确保管道能够正常排水且有效防止倒流。
此外，存水弯还需要定期清洁和维护，以防止堵塞和水封失效。
综上所述，空调风柜排水管存水弯通过储存一定量的水，在排水管道中形成一个水封，阻止恶臭气体和污水倒流进入室内空间。
这种设计原理确保了空调系统的正常运行和室内空气的清洁。
风柜工作原理风柜是一种常见的家用电器，它通过特定的工作原理实现了空气净化和循环的功能。
本文将详细介绍风柜的工作原理。
一、风柜的结构和组成部件风柜通常由外壳、风机、过滤器、控制面板等部件组成。
外壳起到保护和隔离的作用，风机负责产生气流，过滤器用于过滤空气中的污染物，控制面板用于设置和调节风柜的工作参数。
二、风柜的工作原理1.气流产生：风柜内部的风机通过旋转产生气流。
风机的旋转速度可以通过控制面板进行调节，以满足不同场合的需要。
2.气流循环：风柜产生的气流通过风道系统进行循环。
风道系统通常由进风口、出风口和内部风道管道组成。
进风口负责吸入外部空气，经过过滤器净化后，再通过内部风道管道输送到出风口，释放到室内环境中。
3.污染物过滤：风柜内的过滤器起到了重要的作用。
过滤器通常采用多层复合材料，可以有效过滤空气中的颗粒物、细菌、病毒等污染物，提供清洁的空气。
4.控制参数设置：风柜的控制面板上配有按键和显示屏，用户可以通过按键设置风柜的工作参数，如风机转速、定时开关机等。
显示屏可以显示当前的工作状态和相关参数。
5.智能控制：部分高端风柜还配备了智能控制系统，可以根据空气质量和使用环境的变化自动调节风机转速和过滤器工作状态，以达到更好的净化效果。
三、风柜的应用领域风柜广泛应用于家庭、办公室、实验室等环境中，可以有效净化空气，改善室内环境质量。
尤其在空气污染日益严重的今天，风柜成为了很多人的必备家电。
家庭中，风柜可以移动使用，放置在客厅、卧室等位置，为家庭成员提供洁净的空气，减少对空气污染物的吸入，保护健康。
办公室中，风柜通常安装在空调出风口附近，可以滤除空气中的细菌和异味，提供清新的工作环境，提高员工的工作效率。
实验室中，风柜可以用于保护实验人员免受有害气体和微生物的侵害，确保实验过程的安全和可靠。
风柜通过其独特的工作原理实现了空气净化和循环的功能，为人们提供了洁净的室内空气环境。
随着科技的不断进步，风柜的性能和功能也在不断提升，为人们的生活和工作带来了更多的便利和舒适。
空调系统中的FCU、AHU、PAU、RCU、MAU、FFU、HRV是个啥1、F C U(全称: F an C o i l U n i t风机盘管)风机盘管是空调系统的末端装置，其工作原理是机组内不断的再循环所在房间的空气，使空气通过冷水(热水)盘管后被冷却(加热)，以保持房间温度的恒定。
主要依靠风机的强制作用，使空气通过加热器表面时被加热，因而强化了散热器与空气间的对流换热器，能够迅速加热房间的空气。
2、A H U(全称: A ir H a n d l i n g U n i t s,空气处理机组)空气处理机组，又叫空调箱，风柜。
主要是靠风机转动，带动室内空气与机组内部盘管进行热交换,并对空气中的杂质进行过滤，以控制出风温度和风量的方式维持室内温湿度和空气洁净度。
带有新风功能的空气处理机组则还对包括新风或回风在内的空气进行热湿处理、过滤处理功能。
目前，空气处理机组主要有吊顶式、立式、卧式和组合式等几种形式。
其中吊顶式空气处理机组又叫吊柜;组合式空气处理组，又叫组合式风柜或组柜。
3、H R V全热交换器H R V,全称:H e a t R e c l a i m V e n t i l a t i o n,中文名称:能量回收通风系统。
为大金空调在1992年发明,现如今被称作“全热交换器”。
这类空调器通过通风设备回收损失的热能，减少了空调的负荷，同时保持了舒适清新的环境。
此外,H R V可与V R V系统、商用分体系统及其它空调系统连用，并可以自动转换通风模式，进一步提高节能效果。
4、F A U(全称: F r e sh A i r U n i t,新风机组)F A U新风机组提供新鲜空气的一种空气调节设备，分家用和商业用。
工作原理：在室外抽取新鲜的空气经过除尘、除湿(或加湿)、降温(或升温)等处理后通过风机送到室内，在进入室内空间时替换室内原有的空气。
AH U空气处理机组与F A U新风机组的区别: A H U 不但包括新风工况，还包含回风工况; F A U新风机组主要是指带有新风工况的空气处理机组。
新风风柜的接线原理新风风柜是一种用于室内排风、通风和空气净化的设备，通过适当的引入新鲜空气，减少室内污染物浓度，提供舒适的室内环境。
接下来，我将详细介绍新风风柜的接线原理。
新风风柜的接线原理可以分为以下几个方面：1. 电源供应接线：新风风柜工作需要电源供应，通常采用220V交流电源。
电源线需要通过电源线保护器、空气开关和熔断器等设备连接到风柜主控盒上。
2. 风机接线：新风风柜内部设有风机，用于提供新鲜室外空气并将室内污浊空气排出。
风机通常有两个速度，分别用于新风和排风。
风机接线需要将风机的正负极分别与接线盒中带有标识的相应端子进行连接。
3. 过滤器接线：新风风柜内部通常配有多层过滤设备，用于净化引入的新风。
过滤器接线需要将过滤器的正负极分别与接线盒中带有标识的相应端子进行连接。
4. 温湿度传感器接线：新风风柜通常具有温湿度传感器，用于监测室内环境的温度和湿度，并根据设定值进行控制。
温湿度传感器接线需要将传感器的正负极分别与接线盒中带有标识的相应端子进行连接。
5. 控制器接线：新风风柜的控制器负责控制整个系统的运行。
控制器接线需要将控制器的正负极分别与接线盒中带有标识的相应端子进行连接。
6. 其他传感器接线：新风风柜还可以配有其他传感器，如二氧化碳传感器、VOC 传感器等，用于检测室内空气污染物的浓度。
这些传感器的接线方式类似于温湿度传感器，需要将正负极与相应接线盒的端子连接。
需要注意的是，新风风柜的接线原理可能会因不同厂家和产品的设计而有所差异，以上所述只是一般情况下的接线方式。
在实际接线过程中，应仔细查看产品说明书和相关电气图纸，确保正确接线并遵循相应的安全操作规范。
总结起来，新风风柜的接线原理主要包括电源供应接线、风机接线、过滤器接线、温湿度传感器接线、控制器接线和其他传感器接线等。
这些接线方式的正确连接和操作是新风风柜正常运行的重要保证。
空调风柜排水管存水弯原理
空调风柜排水管存水弯是为了防止异味和臭气从排水管进入室内
或空调风柜内部。
原理是通过在排水管道中设置一个弯曲的部分，使管道内形成一
定的水封，阻止异味和臭气从下水道或管道内部进入室内。
水封的作
用是防止气体通过管道进入室内，同时可以保持管道内部的湿润状态，防止异味产生。
当空调风柜排水管道中排放水出现停止或减少时，管道内的存水
弯会逐渐蒸发或排空，导致水封破坏，从而可能使异味和臭气进入室内。
因此，需要定期检查和维护排水管道，以保持存水弯功能正常。
总之，空调风柜排水管存水弯的原理是通过在管道中设置一定水
位的弯曲部分，形成水封，防止异味和臭气进入室内。
红外防夹排风柜工作原理
红外防夹排风柜工作原理主要包括以下几个方面：
1. 红外防夹传感器：安装在排风柜的开启口，能够感应到人员或物体的靠近和接触。
当有人员或物体靠近或接触时，传感器会产生信号，并发送给控制系统。
2. 控制系统：控制系统接收到红外传感器的信号后，会判断是否有夹人或夹物的风险，如果有风险，则会发出警报信号，并采取适当的措施，如停止排风柜的运行，及时排除危险。
3. 电机和风扇：排风柜内部装有电机和风扇，通过电机驱动风扇运转，形成气流，并将柜内的污染物和有害气体排出。
4. 气体过滤器：排风柜内部还配备有气体过滤器，可以过滤掉污染物和有害气体，确保排出的气体符合环境排放标准。
综上所述，红外防夹排风柜通过安装红外传感器和控制系统，可以监测和判断是否有夹人或夹物的风险，从而保护使用者的安全。
同时，利用电机和风扇形成气流，并通过气体过滤器过滤污染物和有害气体，实现对柜内空气质量的保护和净化。
