风柜结构与原理

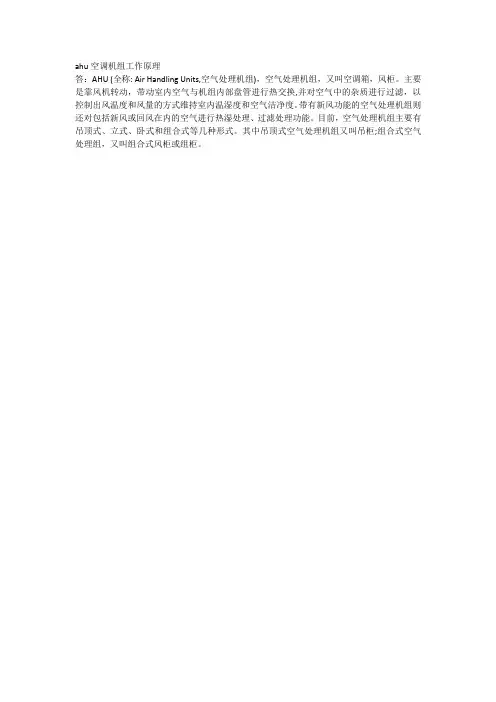

ahu空调机组工作原理
答：AHU (全称: Air Handling Units,空气处理机组)，空气处理机组，又叫空调箱，风柜。

主要是靠风机转动，带动室内空气与机组内部盘管进行热交换,并对空气中的杂质进行过滤，以控制出风温度和风量的方式维持室内温湿度和空气洁净度。

带有新风功能的空气处理机组则还对包括新风或回风在内的空气进行热湿处理、过滤处理功能。

目前，空气处理机组主要有吊顶式、立式、卧式和组合式等几种形式。

其中吊顶式空气处理机组又叫吊柜;组合式空气处理组，又叫组合式风柜或组柜。

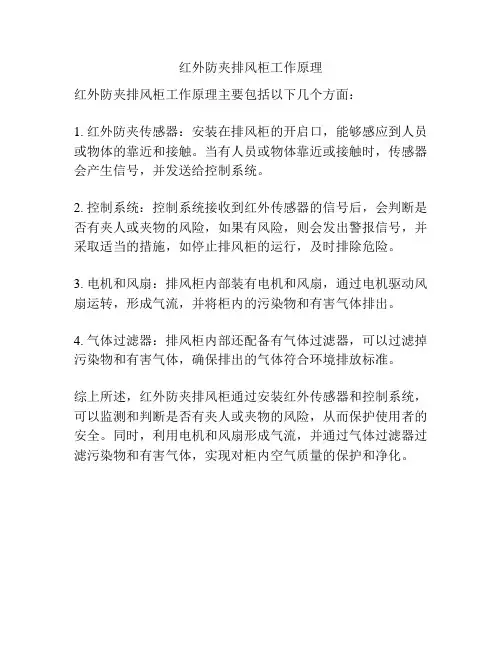

红外防夹排风柜工作原理
红外防夹排风柜工作原理主要包括以下几个方面：
1. 红外防夹传感器：安装在排风柜的开启口，能够感应到人员或物体的靠近和接触。

当有人员或物体靠近或接触时，传感器会产生信号，并发送给控制系统。

2. 控制系统：控制系统接收到红外传感器的信号后，会判断是否有夹人或夹物的风险，如果有风险，则会发出警报信号，并采取适当的措施，如停止排风柜的运行，及时排除危险。

3. 电机和风扇：排风柜内部装有电机和风扇，通过电机驱动风扇运转，形成气流，并将柜内的污染物和有害气体排出。

4. 气体过滤器：排风柜内部还配备有气体过滤器，可以过滤掉污染物和有害气体，确保排出的气体符合环境排放标准。

综上所述，红外防夹排风柜通过安装红外传感器和控制系统，可以监测和判断是否有夹人或夹物的风险，从而保护使用者的安全。

同时，利用电机和风扇形成气流，并通过气体过滤器过滤污染物和有害气体，实现对柜内空气质量的保护和净化。

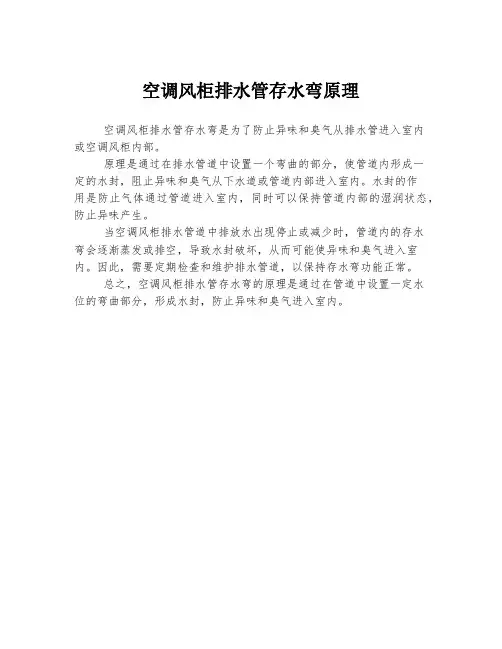

空调风柜排水管存水弯原理
空调风柜排水管存水弯是为了防止异味和臭气从排水管进入室内
或空调风柜内部。

原理是通过在排水管道中设置一个弯曲的部分，使管道内形成一
定的水封，阻止异味和臭气从下水道或管道内部进入室内。

水封的作
用是防止气体通过管道进入室内，同时可以保持管道内部的湿润状态，防止异味产生。

当空调风柜排水管道中排放水出现停止或减少时，管道内的存水
弯会逐渐蒸发或排空，导致水封破坏，从而可能使异味和臭气进入室内。

因此，需要定期检查和维护排水管道，以保持存水弯功能正常。

总之，空调风柜排水管存水弯的原理是通过在管道中设置一定水
位的弯曲部分，形成水封，防止异味和臭气进入室内。

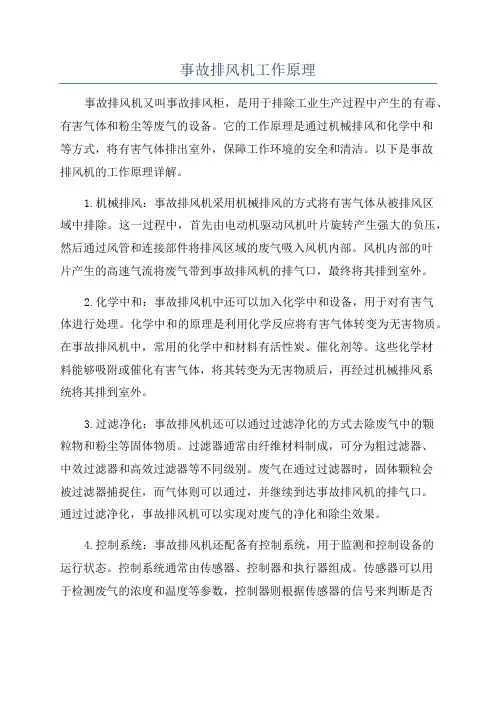

事故排风机工作原理事故排风机又叫事故排风柜，是用于排除工业生产过程中产生的有毒、有害气体和粉尘等废气的设备。

它的工作原理是通过机械排风和化学中和等方式，将有害气体排出室外，保障工作环境的安全和清洁。

以下是事故排风机的工作原理详解。

1.机械排风：事故排风机采用机械排风的方式将有害气体从被排风区域中排除。

这一过程中，首先由电动机驱动风机叶片旋转产生强大的负压，然后通过风管和连接部件将排风区域的废气吸入风机内部。

风机内部的叶片产生的高速气流将废气带到事故排风机的排气口，最终将其排到室外。

2.化学中和：事故排风机中还可以加入化学中和设备，用于对有害气体进行处理。

化学中和的原理是利用化学反应将有害气体转变为无害物质。

在事故排风机中，常用的化学中和材料有活性炭、催化剂等。

这些化学材料能够吸附或催化有害气体，将其转变为无害物质后，再经过机械排风系统将其排到室外。

3.过滤净化：事故排风机还可以通过过滤净化的方式去除废气中的颗粒物和粉尘等固体物质。

过滤器通常由纤维材料制成，可分为粗过滤器、中效过滤器和高效过滤器等不同级别。

废气在通过过滤器时，固体颗粒会被过滤器捕捉住，而气体则可以通过，并继续到达事故排风机的排气口。

通过过滤净化，事故排风机可以实现对废气的净化和除尘效果。

4.控制系统：事故排风机还配备有控制系统，用于监测和控制设备的运行状态。

控制系统通常由传感器、控制器和执行器组成。

传感器可以用于检测废气的浓度和温度等参数，控制器则根据传感器的信号来判断是否需要启动事故排风机或调整其运行状态。

执行器则负责根据控制器的指令来控制事故排风机的启停和运行速度等。

总之，事故排风机通过机械排风、化学中和和过滤净化等多种方式对有害气体进行处理，保障工作环境的清洁和安全。

其工作原理的关键是通过机械排风将废气排到室外，同时结合化学中和和过滤净化等方法进行处理。

控制系统能够对设备的运行状态进行监测和控制，确保事故排风机始终以合适的方式工作。

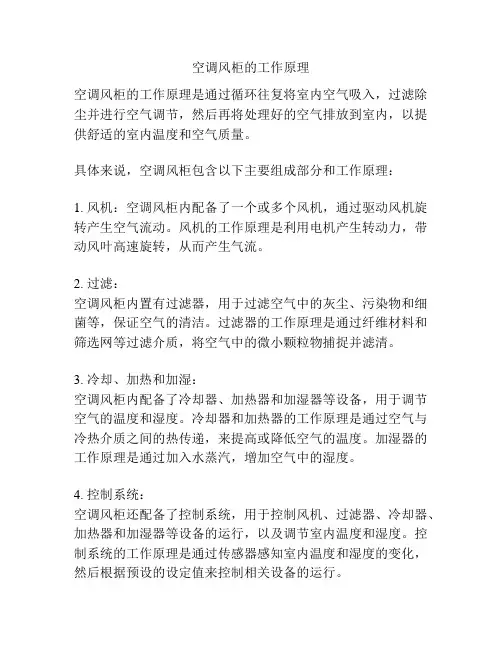

空调风柜的工作原理
空调风柜的工作原理是通过循环往复将室内空气吸入，过滤除尘并进行空气调节，然后再将处理好的空气排放到室内，以提供舒适的室内温度和空气质量。

具体来说，空调风柜包含以下主要组成部分和工作原理：
1. 风机：空调风柜内配备了一个或多个风机，通过驱动风机旋转产生空气流动。

风机的工作原理是利用电机产生转动力，带动风叶高速旋转，从而产生气流。

2. 过滤：
空调风柜内置有过滤器，用于过滤空气中的灰尘、污染物和细菌等，保证空气的清洁。

过滤器的工作原理是通过纤维材料和筛选网等过滤介质，将空气中的微小颗粒物捕捉并滤清。

3. 冷却、加热和加湿：
空调风柜内配备了冷却器、加热器和加湿器等设备，用于调节空气的温度和湿度。

冷却器和加热器的工作原理是通过空气与冷热介质之间的热传递，来提高或降低空气的温度。

加湿器的工作原理是通过加入水蒸汽，增加空气中的湿度。

4. 控制系统：
空调风柜还配备了控制系统，用于控制风机、过滤器、冷却器、加热器和加湿器等设备的运行，以及调节室内温度和湿度。

控制系统的工作原理是通过传感器感知室内温度和湿度的变化，然后根据预设的设定值来控制相关设备的运行。

总的来说，空调风柜的工作原理是通过风机驱动、过滤、冷却、加热、加湿和控制系统等组件的协同作用，将室内空气循环过滤、调节和循环排放，以维持合适的室内环境温度和空气质量。

MSW系列柜式空气处理机卧式机组型号：MSW020HB～MSW150HB风量：2000～15000m3/h立式机组型号：MSW040VB～MSW250VB风量：4000～25000m3/h柜式空气处理机麦克维尔MSW 系列柜式空气处理机，采用高强度箱体、专业选型和精密加工的盘管、高效低噪风机以及过滤器，从而更好满足广大客户对卧式、立式空气处理机的需求，为客户节约室内空间，增加收益。

该产品可广泛适用于宾馆、商场、机场、医院、工厂、科研生产单位和办公楼等中央空调工程，尤其适用于安装空间受限制、对噪声要求较高、旧房改造等没有机房的场合。

采用经过静电粉沫喷涂的高强度镀锌钢板，高效防腐；保温材料采用新型PU 材料，具有极好的保温和吸音效果，不吸水，可有效防止冷桥的产生。

原装进口OAK 生产设备，采用薄壁铜管及新型波纹铝翅片，机械涨管，保证铜管与翅片间紧密配合，从而确保盘管有最佳的换热效果，为机组的高效运行提供了可靠的保障。

盘管有不同规格和回路形式可供选择，可以平衡各种参数取得最佳运行方案，从而可以适应各种不同需要。

L-左接管，R-右接管4-四排管，6-六排管08-80Pa ，15-150Pa 22-220Pa ，30-300PaB-B 型铝翅片H-卧式，V-立式050-风量为5000m 3/h ，其它依此类推MSW-麦克维尔柜式空气处理机采用高效前倾多翼风机，具有风量大、噪音低及性能稳定可靠的特点。

风机的轴承具有无需添加润滑油的特点，为客户节约维护费用。

在进风口处配有初效尼龙网过滤器，还可以根据客户的具体要求加装板式过滤器。

麦克维尔拥有自主的知识产权的MS-85选型软件，是经过美国ARI 协会权威认证的选型软件，其计算结果及按其计算结果生产的产品都通过了极为严格的检验，从而为机组MSW 系列产品具有机外余压高、冷量大的特点，且体积小，结构简单，便于安装维修。

柜式空气处理机说明：■以上参数为标准机型的参数；如有特殊要求，麦克维尔将提供特别设计；■标准回风制冷工况：27℃（干球）/19.5℃（湿球）；标准新风制冷工况：34℃（干球）/28℃（湿球）；■标准制冷进出水工况：进水7℃，出水12℃；■标准回风制热工况：21℃（干球）；标准新风制热工况：0℃（干球）；■标准制热进出水工况：进水60℃，出水50℃；■表中所列机组重量为机组净重量，运行重量将增加20％左右；■标准机组为不带热水盘管机组，如需增加热水盘管，机组的机外余压及外形尺寸应作相应调整；■本系列参数是在海拔高度为0m时的参数，海拔高度变化会影响机组的性能参数；■上表中（）内数值为6排管机组的电机功率。

风柜电加热设计说明
一、电加热原理：
风柜供电给控制柜，控制柜供电给电加热箱，加热箱安装在风柜的第一截风管上。

当空调区域需要制热时，把控制柜上的切换开关切换到自动模式或者手动模式，当自动模式时，空调区域内达到设定的温度后，自动停止加热（因为自动模式时，控制柜与风柜机有联动行为）；当手动模式时,再按下控制柜上的启动按钮，则电加热箱制热，直至人为按下控制柜上的停止按钮，则电加热箱停止制热。

原理图如下所示：
注：1、电加热箱制热功率为：60KW，尺寸：1500*500*1000.
2、控制柜上有切换开关，启动按钮，停止按钮。

3、控制柜连接到电加热箱上的控制线（BV2*1mm2）起到高温保护风管的作用。

4、总电箱供电给风柜，风柜供电给控制柜，控制柜连接电缆线（YVV4*35+1*16mm2）到加热电箱，供电给加热电箱。

二、开启空调区域制热步骤：
1、电箱供电给风柜机；
2、风柜机的控制面板上调制为制热模式；
3、控制箱供电给电加热箱，在控制箱切换按钮上，切换至自动模式；
4、启动主机。

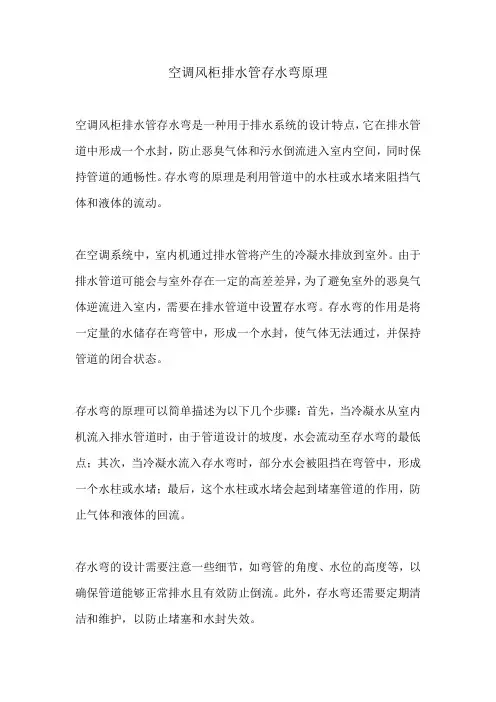

空调风柜排水管存水弯原理
空调风柜排水管存水弯是一种用于排水系统的设计特点，它在排水管道中形成一个水封，防止恶臭气体和污水倒流进入室内空间，同时保持管道的通畅性。

存水弯的原理是利用管道中的水柱或水堵来阻挡气体和液体的流动。

在空调系统中，室内机通过排水管将产生的冷凝水排放到室外。

由于排水管道可能会与室外存在一定的高差差异，为了避免室外的恶臭气体逆流进入室内，需要在排水管道中设置存水弯。

存水弯的作用是将一定量的水储存在弯管中，形成一个水封，使气体无法通过，并保持管道的闭合状态。

存水弯的原理可以简单描述为以下几个步骤：首先，当冷凝水从室内机流入排水管道时，由于管道设计的坡度，水会流动至存水弯的最低点；其次，当冷凝水流入存水弯时，部分水会被阻挡在弯管中，形成一个水柱或水堵；最后，这个水柱或水堵会起到堵塞管道的作用，防止气体和液体的回流。

存水弯的设计需要注意一些细节，如弯管的角度、水位的高度等，以确保管道能够正常排水且有效防止倒流。

此外，存水弯还需要定期清洁和维护，以防止堵塞和水封失效。

综上所述，空调风柜排水管存水弯通过储存一定量的水，在排水管道中形成一个水封，阻止恶臭气体和污水倒流进入室内空间。

这种设计原理确保了空调系统的正常运行和室内空气的清洁。

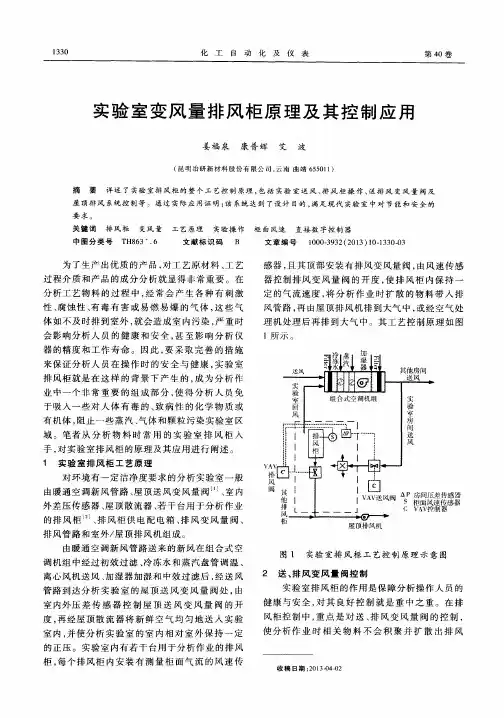

文章编号：2095－6835（2016）13－0103－02实验室变风量排风柜罩面风速的控制策略张雁翔（珠海昊星自动化系统有限公司，广东珠海 519000）摘 要：不管是专业的科研人员，还是步入理科学堂的学生，实验室并不是一个陌生的地方，然而，在实验过程当中可能会出现一些有害的气体，因此，如何保障我们实验室内的实验人员不受到这些有害气体的伤害，一直是我们排风柜研究人员的首要问题。

其根本原理就是对风速进行控制，从而控制空气当中的污染收集与排放。

主要阐述国内常见的几种类型的排风柜和其工作原理，并提出一些设计优化建议。

关键词：实验室；变风量排风柜；罩面风速；控制策略中图分类号：TU834.6+35 文献标识码：A DOI：10.15913/ki.kjycx.2016.13.103我们都知道，想要控制污染气体不侵害实验人员，就需要控制排风柜罩面的风速。

但是在实际中，我们实验室内存在很多会干扰排风柜罩面风速的干扰气流，这些气流产生的原因非常多，最常见的原因有：门窗的开关、人员的走动、室内送风系统等。

虽然我们的排风柜目前已经能控制大部分污染气体，但是因为一些其他干扰原因的存在，其控制效果还是受到制约。

那么，如何才能提高排风柜对污染气体的控制性能？下面将逐一进行分析。

1 控制变风量排风柜罩面风速的意义我们实验室的空调系统造价一般是普通建筑空调系统的造价的3～6倍，运营费用也相对高出许多。

目前，为了保证实验有害气体能收集完全并合理排放，我们一般都采用新风系统。

但是，其造价非常高昂，而变风量的排风系统是我们降低空调系统造价与使用费用的一个有效途径。

以往的定风量空调系统中的排风柜的排风量是定量的，其运行消耗也是定量的，一般其风量统一定为最大排风量，拉门大小改变并不会改变其排风量大小。

而变风量排风系统能根据其拉门是改变而改变罩面风速。

比如说，其最小风速为0.5 m/s，那么当拉门打开1/4时，其罩面风速就增加到2 m/s。

空调系统中的FCU、AHU、PAU、RCU、MAU、FFU、HRV是个啥1、F C U(全称: F an C o i l U n i t风机盘管)风机盘管是空调系统的末端装置，其工作原理是机组内不断的再循环所在房间的空气，使空气通过冷水(热水)盘管后被冷却(加热)，以保持房间温度的恒定。

主要依靠风机的强制作用，使空气通过加热器表面时被加热，因而强化了散热器与空气间的对流换热器，能够迅速加热房间的空气。

2、A H U(全称: A ir H a n d l i n g U n i t s,空气处理机组)空气处理机组，又叫空调箱，风柜。

主要是靠风机转动，带动室内空气与机组内部盘管进行热交换,并对空气中的杂质进行过滤，以控制出风温度和风量的方式维持室内温湿度和空气洁净度。

带有新风功能的空气处理机组则还对包括新风或回风在内的空气进行热湿处理、过滤处理功能。

目前，空气处理机组主要有吊顶式、立式、卧式和组合式等几种形式。

其中吊顶式空气处理机组又叫吊柜;组合式空气处理组，又叫组合式风柜或组柜。

3、H R V全热交换器H R V,全称:H e a t R e c l a i m V e n t i l a t i o n,中文名称:能量回收通风系统。

为大金空调在1992年发明,现如今被称作“全热交换器”。

这类空调器通过通风设备回收损失的热能，减少了空调的负荷，同时保持了舒适清新的环境。

此外,H R V可与V R V系统、商用分体系统及其它空调系统连用，并可以自动转换通风模式，进一步提高节能效果。

4、F A U(全称: F r e sh A i r U n i t,新风机组)F A U新风机组提供新鲜空气的一种空气调节设备，分家用和商业用。

工作原理：在室外抽取新鲜的空气经过除尘、除湿(或加湿)、降温(或升温)等处理后通过风机送到室内，在进入室内空间时替换室内原有的空气。

AH U空气处理机组与F A U新风机组的区别: A H U 不但包括新风工况，还包含回风工况; F A U新风机组主要是指带有新风工况的空气处理机组。

中央空调系统的构成及工作原理中央空调系统的组成如图1所示。

它主要由制冷机、冷却水循环系统、冷冻水循环系统、风机盘管系统和冷却塔组成。

各部分的作用及工作原理如下：制冷机通过压缩机将制冷剂压缩成液态后送蒸发器中与冷冻水进行热交换，将冷冻水制冷，冷冻泵将冷冻水送到各风机风口的冷却盘管中，由风机吹送达到降温的目的。

经蒸发后的制冷剂在冷凝器中释放出热量成气态，冷却泵将冷却水送到冷却塔上由水塔风机对其进行喷淋冷却，与大气之间进行热交换，将热量散发到大气中去。

图1 中央空调系统的组成注：T为环境温度，即室外温度，四季不同，夏天可达35℃。

中央空调工作原理户式中央空调--工作原理一户式中央空调的分类☆风管机一台定频室外机，一台定频室内机，通过风管把冷热风送至每个房间，可方便将室外新风引入；对空气进行加湿等集中处理也较容易，是廉价的机器，设计合理每个房间的噪声仅增加1～3分贝，卧室不必吊顶，每个房间在可高于主温控器设定的温度以上，对温度进行控制；可以有一定比例的能量转移，达到节能及加快空调冷热速度的效果。

室内机局部噪声较大，根据现场不同的安装条件，实测在42～52分贝之间，对设计及安装要求很专业。

☆一拖多机组(1)定频多联机把分体空调集中到一个室外机中，最多一拖三里面有三台压缩机，冷媒系统各自独立；把明装壁挂室内机改变成暗藏式；引进新风困难，是分体空调的一种变形，卧室内风机噪音由低到高要增加7～14分贝，最高达50分贝。

每个卧室需增加长1.2m以上，宽0.6m，高0.3 m的吊顶，另需设检修孔；每个内机都需有冷凝水排放的管路。

冷媒系统独立，但电路部分的有共用点；如发生外风机，外机温度探头、压力保护或电器局部短路等故障时，整套机器将无法运行。

(2)定、变频一拖多其中有1～2台变频压缩机或另加1台定频压缩机，电路上有射频干扰，对电脑有影响。

检修孔新风引入吊顶与冷凝水与多联机相同；对氟管的分支器要求设计合理；对上，下层共用1台机器，管路要求更高；较易在全开启时出现末端内机效果太差的情况。

串级PID控制在风柜控制中的应用发表时间：2019-04-12T11:31:05.000Z 来源：《建筑细部》2018年第19期作者：冯禹铭[导读] 本文基于空调风柜及其控制系统的组成、工作原理和控制特点，探讨基于串级PID控制算法应用于风柜控制的优点和价值深圳市富士特节能环保有限公司摘要：本文基于空调风柜及其控制系统的组成、工作原理和控制特点，探讨基于串级PID控制算法应用于风柜控制的优点和价值，并对其应用于风柜控制中的原理、方式和技术要点进行分析，旨在为优化空调风柜控制系统的设计，提高空调风柜控制的效能和水平提供借鉴与参考。

关键词：串级PID控制；风柜控制；原理；应用方式；调参；技术要点伴随着生产、生活、实验研究对于室内环境多维清洁性和适应性要求的不断提升，风柜系统成为现代社会发展必不可少的通风技术与设备之一。

为了达到风柜系统对于清洁环境全面精准的调节，就需要不断优化风柜系统的控制技术和控制方式，而作为智能控制调节室内环境的风柜控制系统则必要且必须采取闭环的控制方式。

且鉴于当下闭环控制普遍采用PID控制算法和技术，那么通过将两个PID控制器进行串联工作，完成内外环控制量更大效能的提升，便成为当下控制技术在风柜系统中应用最可靠方式之一了。

1、风柜及其控制系统的结构、工作原理和控制特点1.1风柜结构及其工作原理风柜主要由混合段（有回风口、风量调节阀等设备用以调节空气流量）、过滤段（过滤器）、冷冻水冷却段、加热段（热水、蒸汽、电加热段、加湿段、除湿段、能量回收段（防止交叉污染）、灭菌消毒段（紫外线等或臭氧等）、风机段、消声段、水封和控制系统几个部分构成。

那么风柜工作的一般原理为：室外空气受到风处理机吸引进入风柜，经过过滤、降温、除湿后由风道送入室内，随着室内风机盘管处理室内空气热湿负荷的不均衡，多余出来的空气通过回风机按阀门的开启比例一部分排出室外，一部分返回到进风口处以便再次循环利用，以起到热湿调节的作用。
