一、杂散电流干扰方式杂散电流是指在地中流动的设计之外的直流电，它来自直流的接地系统，如直流电气轨道、直流供电所接地极、电解电镀设备的接地、直流电焊设备及阴极保护系统等。
其中，以城市和矿区电机车为最甚。

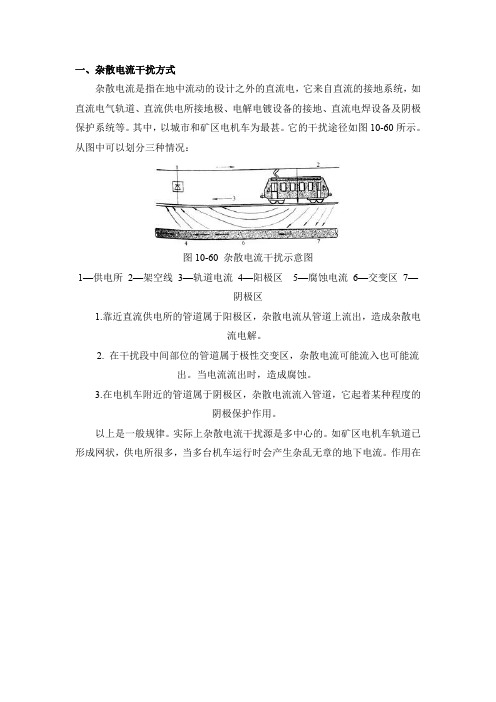

它的干扰途径如图10-60所示。
从图中可以划分三种情况：图10-60 杂散电流干扰示意图1—供电所2—架空线3—轨道电流4—阳极区5—腐蚀电流6—交变区7—阴极区1.靠近直流供电所的管道属于阳极区，杂散电流从管道上流出，造成杂散电流电解。
2. 在干扰段中间部位的管道属于极性交变区，杂散电流可能流入也可能流出。
当电流流出时，造成腐蚀。
3.在电机车附近的管道属于阴极区，杂散电流流入管道，它起着某种程度的阴极保护作用。
以上是一般规律。
实际上杂散电流干扰源是多中心的。
如矿区电机车轨道已作用在当多台机车运行时会产生杂乱无章的地下电流。
供电所很多，形成网状，管道上的杂散电流干扰电位如图10-61所示。
图10-61 杂散电流干扰电位曲线埋地钢质管道因直流杂散电流所造成的腐蚀称为干扰腐蚀。
因属电解腐蚀，所以有时也称电蚀。
这是管道腐蚀穿孔的主要原因之一。
例如：东北地区输油管道受直流干扰的约占5％，腐蚀穿孔事故原因的80%是由杂散电流引起的；北京地下铁路杂散电流腐蚀已经形成公害，引起了有关部门的重视。
随着阴极保护技术的推广应用，也会给地下带来大量的杂散电流。
如近些年来城市地下燃气管道给水管道、地下电缆等采用了外加电流保护，在它的阳极地床附近可能会造成阳极地电场干扰。
在被保护的管道(或电缆)附近可能会造成阴极电场的干扰。
其干扰形式如图10-62和图10-63所示。
其干扰范围与阳极排放电流和阴极保护电流密度成正比。
当单组牺牲阳极输出电流大于100mA时，也应注意其干扰。
二、杂散电流腐蚀的特点1.强度高、危害大埋地钢质管道在没有杂散电流时，只发生自然腐包蚀。
大部分属腐蚀原电池型。
腐蚀电池的驱动电位只有几百毫伏，而所产生的腐蚀电流只有几．十毫安。
目前地铁一般采取以下方法来减少杂散电流。
1．减小钢轨阻抗
地铁列车走行钢轨同时作为牵引列车人流回流用，因此钢轨阻抗越小，从钢轨向外流失的杂散电流也越小，减少钢轨阻抗的有效办法是采用长钢轨，钢轨越长，钢轨接头就越少，钢轨的阻抗也就越小。
对钢轨接头除了用鱼尾板螺栓连接外，再在两根钢轨之间用 2 根 120mm2 以上的绝缘铜电缆连接。
2．走行钢轨采用点支承
减少钢轨与地面的接触面也是减少杂散电流的方法之一，为此走行钢轨采用点支承，即用混凝土软枕作为支承。
3．钢轨与地绝缘
钢轨与地绝缘越好，杂散电流也就越小，为此在钢轨与混凝土软枕之间、紧固用螺栓与混凝土软枕之间、扣件与混凝土软枕之间采取绝缘，要求每公里轨道对杂散电流收集网的泄漏电阻值大于 10Ω。
4．设置杂散电流收集网
上海地铁电动车辆采用直流供电．额定电压为 1500V、额定在引电流高达 3000A。
虽然兼作回流的走行钢轨与地之间采取了绝缘措施，又采用长钢轨，钢轨接头处加焊铜电缆，但钢轨本身具有电阻，当电流流过钢轨时在电阻上就产生电位差，因钢轨对地绝缘电阻不可能处于无穷大，故有电位差就会产生杂散电流，即大行钢轨小一部分电流将流出轨道，此杂散电流在地铁中
作为“迷流”。
当迷流进入地铁隧道的结构钢筋及与隧道绝缘不良的金属管道、支架、桥架等时，在有电解质的情况下，这些金属设备将受到电腐蚀。
为此在地铁混凝土软枕下的道床内设置杂散电流收集网。
杂散电流收集网与隧道的结构钢筋间应绝缘，不能相连。
杂散电流收集网在每个牵引变电所的两个端头设引出端子，用以测量和收集杂散电流。
