经纬仪测角实验报告

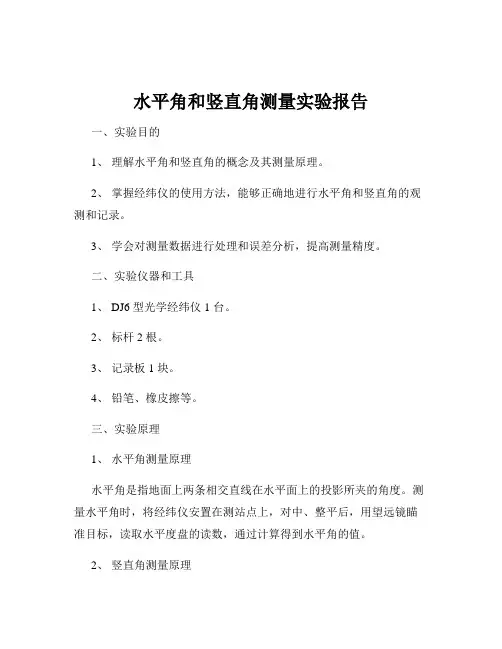

水平角和竖直角测量实验报告一、实验目的1、理解水平角和竖直角的概念及其测量原理。

2、掌握经纬仪的使用方法，能够正确地进行水平角和竖直角的观测和记录。

3、学会对测量数据进行处理和误差分析，提高测量精度。

二、实验仪器和工具1、 DJ6 型光学经纬仪 1 台。

2、标杆 2 根。

3、记录板 1 块。

4、铅笔、橡皮擦等。

三、实验原理1、水平角测量原理水平角是指地面上两条相交直线在水平面上的投影所夹的角度。

测量水平角时，将经纬仪安置在测站点上，对中、整平后，用望远镜瞄准目标，读取水平度盘的读数，通过计算得到水平角的值。

2、竖直角测量原理竖直角是指在同一竖直面内，视线与水平线之间的夹角。

竖直角的测量原理是通过测量视线在竖直度盘上的读数，结合竖盘指标差的校正，计算出竖直角的值。

四、实验步骤1、仪器安置（1）在测站点上安置经纬仪，对中：使仪器中心与测站点标志中心位于同一铅垂线上。

（2）整平：调节三脚架腿的长度，使圆水准器气泡居中，然后转动脚螺旋，使水准管气泡居中，使仪器大致水平。

2、水平角观测（1）盘左观测：瞄准左目标，读取水平度盘读数 a 左，顺时针转动照准部，瞄准右目标，读取水平度盘读数 b 左，计算上半测回水平角值β左＝ b 左 a 左。

（2）盘右观测：瞄准右目标，读取水平度盘读数 b 右，逆时针转动照准部，瞄准左目标，读取水平度盘读数 a 右，计算下半测回水平角值β右＝ b 右 a 右。

（3）计算一测回水平角值β ＝（β左＋β右）／ 2。

3、竖直角观测（1）在测站点上安置经纬仪，盘左位置，用望远镜瞄准目标，使十字丝横丝切于目标顶部，读取竖盘读数 L。

（2）盘右位置，同样方法瞄准目标，读取竖盘读数 R。

（3）计算竖直角α ＝（R L）／ 2 ，并根据竖盘注记形式判断竖直角的正负。

4、记录与计算将观测数据记录在记录表格中，进行相应的计算和误差分析。

五、实验数据记录与处理1、水平角测量数据记录与处理｜测回|目标|盘左读数|盘右读数|半测回角值|一测回角值|｜｜｜｜｜｜｜｜1|A|B|＿____|＿____|＿____|｜2|A|B|＿____|＿____|＿____|2、竖直角测量数据记录与处理｜测回|目标|盘左读数|盘右读数|半测回竖直角|一测回竖直角|｜｜｜｜｜｜｜｜1|A|B|＿____|＿____|＿____|｜2|A|B|＿____|＿____|＿____|六、误差分析1、仪器误差经纬仪本身存在的误差，如视准轴误差、横轴误差、竖轴误差等。

经纬仪测量实习报告经纬仪测量实习报告4篇随着个人的文明素养不断提升，报告的使用成为日常生活的常态，不同的报告内容同样也是不同的。

在写之前，可以先参考范文，下面是小编精心整理的经纬仪测量实习报告4篇，仅供参考，大家一起来看看吧。

经纬仪测量实习报告篇1上周开始，我们就开始学习经纬仪的实际操作。

领取了仪器之后，大家就开始对仪器的各个部位和功能进行熟悉。

经纬仪主要用于角度的测量。

水平角、竖直角的测量均可以用经纬仪进行测量。

另外，经纬仪还可以代替水准仪进行高程测量，以及经纬仪还可以用于距离的测量。

从这次的实习操作中，不光学到了仪器的实际操作，还学到了一些课堂上学不到的东西。

比如团队的合作，工作的认真态度和仔细不马虎的工作精神。

经纬仪的操作分为经纬仪的安置、瞄准和读数。

其中，安置是瞄准和读数的基础。

只有安置好了经纬仪，才能够正确的读数。

测量出来的结果才是有效地、可用的。

其结果才是可用于实际工程等项目中的。

因此，经纬仪的安置至关重要。

经纬仪的安置有两种方法，分为垂球对中法和光学对中法。

其中光学对中法的误差小于1mm,且精度比垂球对中法高。

我们这次实习均采用光学对中法。

光学对中法主要步骤是：粗对中、精对中、粗平、精平、再次精对中五个步骤。

最后的一步再次精对中，是因为在前面的粗平与精平过程中，原本已经对中的仪器又会出现偏差。

因此才在最后面又进行一次精对中，以保证仪器在使用过程中仪器是对中的。

瞄准和读数也是一到比较难把握的“关”。

由于大气等原因，对中过程中，目标可能会出现摇摆。

这对于测量是一项比较大的误差来源。

因此，测量的天气以阴天最好。

瞄准目标，首先进行粗瞄准，粗瞄准使用望远镜上的粗瞄准器瞄准的。

将粗瞄准器中的“瞄准三角”的尖端对准所要瞄准的目标部位。

大概的瞄准即粗瞄准就做好了。

粗瞄准后，再从望远镜里对准目标，将目镜的焦距调好，直到目标看得很清晰时为止。

这时再以望远镜里的十字丝夹住目标，这样瞄准比较精确一些。

对准之后就可以从读盘里读数了。

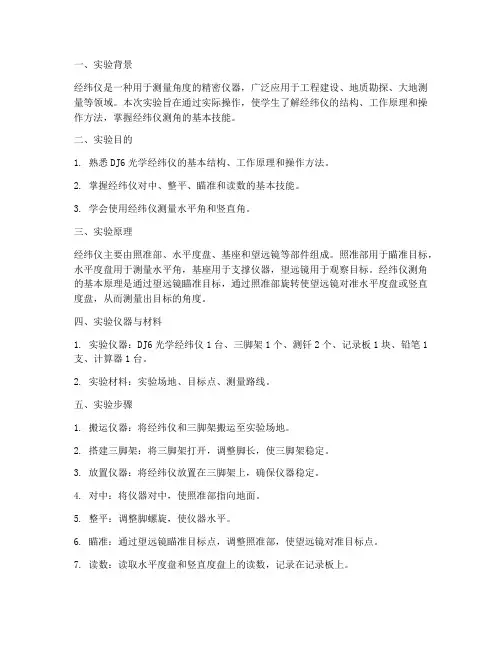

一、实验背景经纬仪是一种用于测量角度的精密仪器，广泛应用于工程建设、地质勘探、大地测量等领域。

本次实验旨在通过实际操作，使学生了解经纬仪的结构、工作原理和操作方法，掌握经纬仪测角的基本技能。

二、实验目的1. 熟悉DJ6光学经纬仪的基本结构、工作原理和操作方法。

2. 掌握经纬仪对中、整平、瞄准和读数的基本技能。

3. 学会使用经纬仪测量水平角和竖直角。

三、实验原理经纬仪主要由照准部、水平度盘、基座和望远镜等部件组成。

照准部用于瞄准目标，水平度盘用于测量水平角，基座用于支撑仪器，望远镜用于观察目标。

经纬仪测角的基本原理是通过望远镜瞄准目标，通过照准部旋转使望远镜对准水平度盘或竖直度盘，从而测量出目标的角度。

四、实验仪器与材料1. 实验仪器：DJ6光学经纬仪1台、三脚架1个、测钎2个、记录板1块、铅笔1支、计算器1台。

2. 实验材料：实验场地、目标点、测量路线。

五、实验步骤1. 搬运仪器：将经纬仪和三脚架搬运至实验场地。

2. 搭建三脚架：将三脚架打开，调整脚长，使三脚架稳定。

3. 放置仪器：将经纬仪放置在三脚架上，确保仪器稳定。

4. 对中：将仪器对中，使照准部指向地面。

5. 整平：调整脚螺旋，使仪器水平。

6. 瞄准：通过望远镜瞄准目标点，调整照准部，使望远镜对准目标点。

7. 读数：读取水平度盘和竖直度盘上的读数，记录在记录板上。

8. 测量水平角：按照上述步骤，测量目标点的水平角。

9. 测量竖直角：按照上述步骤，测量目标点的竖直角。

10. 实验结束：整理仪器，收好实验材料。

六、实验数据记录与分析1. 水平角测量数据：目标点A：水平角α1 =45°30′目标点B：水平角α2 = 67°45′2. 竖直角测量数据：目标点A：竖直角β1 = 30°20′目标点B：竖直角β2 = 60°15′根据实验数据，可以计算出目标点之间的水平角差和竖直角差。

七、实验结果与讨论1. 实验结果：通过本次实验，学生掌握了DJ6光学经纬仪的基本操作方法，能够熟练进行水平角和竖直角的测量。

精选经纬仪测量实习报告3篇经纬仪测量实习报告篇1一．实习的目的和要求1．了解DJ6型光学经纬仪各主要部件的名称和作用。

2．练习经纬仪对中、整平、瞄准和读数的方法，掌握基本操作要领。

3．要求对中误差小于3mm，整平误差小于一格。

4．掌握测回法观测水平角的观测顺序、记录和计算方法。

上、下半测回角值互差不超过±40″。

5. 掌握竖直角的观测顺序、记录和计算方法。

指标差应小于24″。

二．仪器和工具DJ6光学经纬仪1台，花杆2根，记录板1块三．观测方法水平角测量：（测回法）观测顺序：盘左：瞄准J，读数j左瞄准K，读数k左β左=k左-j左盘右：瞄准K，读数k右瞄准J，读数j右β右=k右-j右精度要求：β左-β右取：β=（β左+β右）/2水平角β是从起始方向(即第1方向)顺时针转到第2方向所成的角度，观测时必须首先确定起始方向，然后按照“测回法”的次序观测。

水平角β总是右方向读数减去左方向读数而得。

测回法水平角观测记录第一个方向读数应设置在0°、180°附近；分数和秒数的整数应写足二位，例如04′、06″等。

计算水平角，第二方向减第一方向，如果不够减则加360°。

一测回中,不得再调整水准管气泡或改变度盘位置。

竖直角测量：四．实习心得我们都知道经纬仪主要用于角度的测量。

水平角、竖直角的测量均可以用经纬仪来实现。

为了让我们更好的掌握经纬仪的使用方法，老师安排了两次课的时间让我们进行经纬仪测量的实习。

第一次的实习课进行的是水平角的测量。

第二次的实习课我们进行了竖直角的测量。

每次的实习课，总是能学到许多课堂上学习不到的东西，也能让我们注意到许多平时生活中或者理论课上我们认为不重要但实际上却是很重要的东西。

比如团队的合作，比如工作的认真态度以及专心致志的工作精神。

还有就是许多在理论课上被我们忽略的测量细节。

经过实习，我们都知道了经纬仪的操作分为对中、整平、瞄准和读数。

其中，对中和整平是接下来操作的基础。

经纬仪水平角测量实习报告一、实习目的与要求本次实习的主要目的是通过实践操作，使学生掌握经纬仪的基本使用方法，熟练进行水平角的测量，并能够对测量数据进行正确的记录和处理。

实习要求学生能够正确操作经纬仪，进行对中、整平、瞄准和读数，掌握测回法观测水平角的观测顺序、记录和计算方法。

二、实习时间与地点实习时间为2021年10月10日，实习地点为我校测量实习基地。

三、实习内容与过程实习开始前，指导老师对经纬仪的基本构造和使用方法进行了详细的讲解，包括经纬仪各主要部件的名称和作用，对中、整平、瞄准和读数的方法，以及测回法观测水平角的观测顺序、记录和计算方法。

实习过程中，同学们分为若干小组，每组一台经纬仪。

首先，同学们在测站上安置经纬仪，进行对中和整平操作。

对中是为了使仪器的中心与测站点（标志中心）处于同一铅垂线上，整平是为了使仪器的水平度盘水平。

然后，同学们分别从盘左和盘右瞄准目标点，并读取水平角度数。

每观测一个目标点，都要进行上下半测回，以检查观测数据的准确性。

观测完毕后，同学们对数据进行记录和处理，计算出水平角的大小。

四、实习成果与分析通过实习，同学们掌握了经纬仪的基本使用方法，能够熟练进行水平角的测量。

实习成果表明，同学们对中误差小于3mm，整平误差小于一格，上、下半测回角值互差不超过40度。

这说明同学们在实习过程中，认真掌握了测量要领，严格按照测量规范进行操作，测量数据准确可靠。

然而，实习过程中也发现了一些问题。

部分同学在操作经纬仪时，对中不准确，导致后续测量数据偏差较大。

另外，部分同学在记录和处理测量数据时，存在疏忽和错误，如记录数据不规范、计算错误等。

这些问题需要在今后的学习中加强练习和注意。

五、实习总结通过本次实习，同学们对经纬仪的水平角测量方法有了深入的了解和掌握。

实习过程中，同学们认真听讲、积极实践，克服了种种困难，取得了较好的实习成果。

但是，仍存在一些不足之处，需要同学们在今后的学习中继续努力，提高自己的实际操作能力和数据处理能力。

2023实用的经纬仪测量实习报告4篇经纬仪测量实习报告篇1姓名专业输配电运行与检修班级学号指导教师日期＜一＞经纬仪知识实习目的：通过本次实习，要求我们熟练掌握经纬仪的架设技能，能熟练掌握经纬仪对中整平的方法。

实习要求：在实习过程中，通过老师的讲解和示范，以及认真操作仪器的规范使用，使我们在以后的工作中养成良好的习惯。

实习内容：一、重点：经纬仪的架设（对中与整平）、对光、瞄准、精平及读数。

其中对中与整平为教学的重中之重。

二、难点：经纬仪对中与整平的熟练掌握与对中整平的精度。

三、内容：（一）使用经纬仪的注意事项1、在仪器出箱前要记清仪器原来是怎样装箱的，用后按原样装回箱内；2、仪器出箱时要用手托轴承或度盘，不能用手提望远镜；3、三脚架支稳后，安上仪器，并立即拧紧三脚架与仪器的连接螺栓；4、仪器的各个制动螺丝不能拧的太紧或太松，应该松紧适度；5、转动仪器时，应手扶支架或度盘，平稳转动，不得用手持望远镜左右旋转；6、严禁用手、粗布或硬纸擦拭仪器，应用软毛刷轻轻地掸去灰尘；7、仪器避免在强烈日光下照射，以防水准管破裂及气泡偏移；8、仪器短距离移动时，应先旋紧各部螺丝，但不可太紧，长距离搬运须装箱，坐汽车要把仪器抱在身上放震；9、仪器使用一定阶段要进行擦拭、加油或进行检修；10、仪器用完后要除去灰尘（如被雨雪淋湿等），要用软布擦去水珠，晾干后装箱；11、仪器应放在清洁干燥且温度变化不大的地方保管。

（二）经纬仪的基本操作经纬仪的基本操作分为：仪器的架设、对光、瞄准、精平及读数。

其中仪器的架设可分为对中和整平。

对中1、对中的目的：把经纬仪中心点与测站的标志点。

处于同一铅垂线上。

2、对中的方法：（1）重垂对中：①将三脚架安置在测站的周围，使其高度适合观测者的身材，使三脚架顶面基本水平，三脚架顶面中心对准观测点。

②在三脚架的连接螺栓上挂上小球，使小球初步对准测站点，然后将三脚架的各支脚均衡地依次踩入泥土中。

③用三脚架与经纬仪的连接螺栓固定。

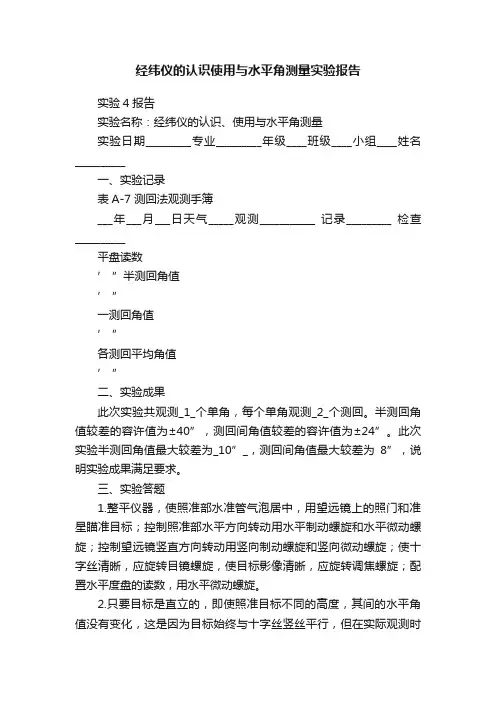

经纬仪的认识使用与水平角测量实验报告实验4报告实验名称：经纬仪的认识、使用与水平角测量实验日期_________专业_________年级____班级____小组____姓名__________一、实验记录表A-7 测回法观测手簿___年___月___日天气_____观测___________ 记录_________ 检查__________平盘读数’”半测回角值’ ”一测回角值’ ”各测回平均角值’ ”二、实验成果此次实验共观测_1_个单角，每个单角观测_2_个测回。

半测回角值较差的容许值为±40”，测回间角值较差的容许值为±24”。

此次实验半测回角值最大较差为_10”_，测回间角值最大较差为8”，说明实验成果满足要求。

三、实验答题1.整平仪器，使照准部水准管气泡居中，用望远镜上的照门和准星瞄准目标；控制照准部水平方向转动用水平制动螺旋和水平微动螺旋；控制望远镜竖直方向转动用竖向制动螺旋和竖向微动螺旋；使十字丝清晰，应旋转目镜螺旋，使目标影像清晰，应旋转调焦螺旋；配置水平度盘的读数，用水平微动螺旋。

2.只要目标是直立的，即使照准目标不同的高度，其间的水平角值没有变化，这是因为目标始终与十字丝竖丝平行，但在实际观测时还是应尽量照准目标的底部，这是因为一般目标无法达到绝对垂直。

3.同一方向盘左、盘右水平读数的大数应相差180°，否则说明仪器竖轴不垂直于水平度盘；计算二者平均值时应先将盘右读数减去180°，再和盘左读数取中数。

4.配置平盘读数的目的是为了方便计算并减小读数误差，它只能在同一测回内盘左读数时进行，测回内由盘左变为盘右，不得重新配置平盘读数，这是因为如果重新配置将使误差累积增大。

四、存在问题。

一、实习目的与意义本次实训旨在使学生熟练掌握经纬仪的使用方法，学会通过经纬仪进行角度测量，并了解角度测量的基本原理和误差分析。

通过本次实训，学生可以巩固课堂所学知识，提高动手操作能力和实际解决问题的能力。

二、实习内容与方法1. 实习内容（1）了解经纬仪的结构、工作原理及使用方法。

（2）掌握经纬仪对中、整平、瞄准和读数的方法。

（3）学会使用经纬仪进行水平角和竖直角的测量。

（4）掌握角度测量的误差分析及数据处理方法。

2. 实习方法（1）理论讲解：由教师讲解经纬仪的结构、工作原理、使用方法、角度测量的误差分析及数据处理方法等。

（2）实际操作：学生在教师的指导下，进行经纬仪的对中、整平、瞄准和读数等操作，并测量水平角和竖直角。

（3）数据处理：对所测量的角度数据进行整理、分析，计算误差。

三、实习过程1. 实习准备（1）熟悉实习内容及要求。

（2）了解经纬仪的结构、工作原理及使用方法。

（3）准备好实习所需的仪器和工具。

2. 实习操作（1）对中：将经纬仪放置在测量点，调整仪器，使照准轴与地面垂直。

（2）整平：调整仪器，使照准轴与水平面平行。

（3）瞄准：将望远镜对准目标点，使目标点位于十字丝中心。

（4）读数：读取望远镜中十字丝的水平方向和竖直方向的读数。

（5）水平角测量：测量目标点与起始方向之间的水平角。

（6）竖直角测量：测量目标点与水平面之间的竖直角。

3. 数据处理（1）整理测量数据，计算水平角和竖直角的平均值。

（2）分析测量误差，计算误差来源及误差大小。

（3）对测量结果进行评价。

四、实习结果与分析1. 实习结果（1）熟练掌握了经纬仪的使用方法。

（2）能够正确进行水平角和竖直角的测量。

（3）学会了角度测量的误差分析及数据处理方法。

2. 实习分析（1）实习过程中，学生认真操作，积极思考，提高了实际操作能力。

（2）通过误差分析，学生了解了角度测量的误差来源及影响，提高了对测量结果评价的能力。

（3）本次实习使学生巩固了课堂所学知识，为今后从事测绘工作打下了基础。

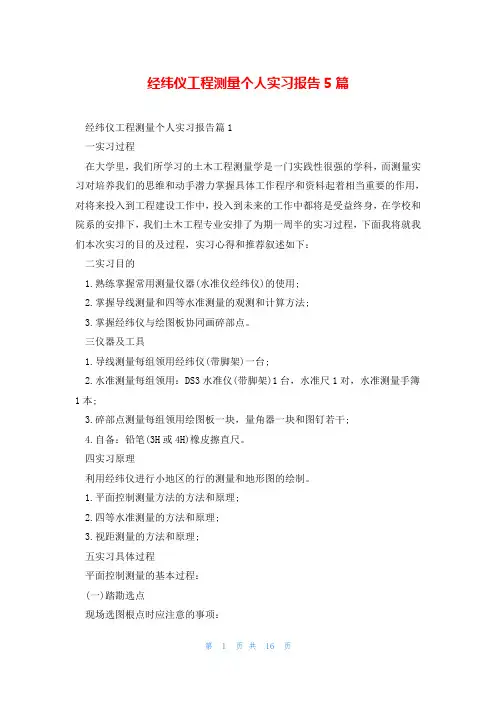

经纬仪工程测量个人实习报告5篇经纬仪工程测量个人实习报告篇1一实习过程在大学里，我们所学习的土木工程测量学是一门实践性很强的学科，而测量实习对培养我们的思维和动手潜力掌握具体工作程序和资料起着相当重要的作用，对将来投入到工程建设工作中，投入到未来的工作中都将是受益终身，在学校和院系的安排下，我们土木工程专业安排了为期一周半的实习过程，下面我将就我们本次实习的目的及过程，实习心得和推荐叙述如下：二实习目的1.熟练掌握常用测量仪器(水准仪经纬仪)的使用;2.掌握导线测量和四等水准测量的观测和计算方法;3.掌握经纬仪与绘图板协同画碎部点。

三仪器及工具1.导线测量每组领用经纬仪(带脚架)一台;2.水准测量每组领用：DS3水准仪(带脚架)1台，水准尺1对，水准测量手簿1本;3.碎部点测量每组领用绘图板一块，量角器一块和图钉若干;4.自备：铅笔(3H或4H)橡皮擦直尺。

四实习原理利用经纬仪进行小地区的行的测量和地形图的绘制。

1.平面控制测量方法的方法和原理;2.四等水准测量的方法和原理;3.视距测量的方法和原理;五实习具体过程平面控制测量的基本过程：(一)踏勘选点现场选图根点时应注意的事项：1.导线点应选在地势较高质坚硬长期保存和便于观测的地方;2.相邻导线点间通良好，便于测角量边;3.导线点视野开阔控制面大便于测绘周围地物和地貌特征点;4.导线边长应大致相等，避免过长过短，相邻边长之比不应超过三倍。

根据我校教工区的地形状况我们选了五个闭合图根点，这五个点均满足以上要求。

(二)外业测量外业测量可分为角度测量和边长测量。

在进行边长和角度测量之前我们应先对经纬仪进行检查：1.照准部水准管轴应垂直于竖轴;2.望远镜视准轴应垂直于横轴;3.横轴应垂直于竖轴;4.十字丝竖丝应垂直于横轴。

在确保以上条件的状况下我们便开始了测量工作。

另外在进行测量前应测出仪器的竖盘指标差。

竖盘指标差的测定方法是在测地任找两点AB，先将经纬仪安置好整平。
