固体物理学-宏观对称性和晶格分类

一、晶体宏观特征（必考其一）1.晶体的自限性（自范性）：自发形成封闭几何外形的能力。

2.晶面角守恒定律：同一种晶体在相同的温度和压力下，对应晶面之间的夹角不变。

3.晶体的解理性（Cleave property）：晶体受到外力作用时会沿着某一个或几个特定的晶面劈裂开的性质称为解理性。

4-晶体的各向异性（anisotropy）：沿晶体内部的不同方向上有不同的物理性质。

5.晶体的均匀性（homogeneity ）：内部各部分的宏观性质相同。

6.晶体的对称性（symmetry）：由于内部质点有规则排列而形成的特殊性质。

7.晶体的稳定性：与同种物质的其他形态（气态、液态、非晶态、等离子态等）相比，晶体的内能最小、最稳定。

晶体具有固定的熔点，而非晶体则没有固定的熔点。

二、空间点阵（基元、原胞（primitive cell）> 晶胞（conventional cell）> B 格子、WS 原胞）1.基元：组成晶体的最小结构单元。

2.初基原胞（原胞）：一个晶格最小的周期性单元，称为原胞。

3.惯用原胞（晶胞）：能使原胞同时反映晶体对称性和周期性特征的重复单元,称为晶胞。

4.B格子：如果晶体只由一种原子构成，且基元是一个原子，则原子中心与阵点重合，这种晶格称为布拉菲格子，或称B格子。

5.WS原胞：WS原胞是以晶格中某一格点为中心，作其与近邻的所有格点连线的垂直平分面，这些平面所围成的以该点为中心的凸多面体即为该点的WS原胞。

作法：（1）任选一格点为原点；（2）将原点与各级近邻的格点连线，得到几组格矢；（3）作这几组格矢的中垂面，这些中垂面绕原点围成的最小区域称W-S原胞。

三、第一布里渊区（二维）：从倒格子点阵的原点出发，作出它最近邻点的倒格子点阵矢量，并作出每个矢量的垂直平分面，可得到倒格子的WS原胞，称为第一布里渊区。

注：写出二维坐标系j> b P b2（ b为倒格子基矢）。

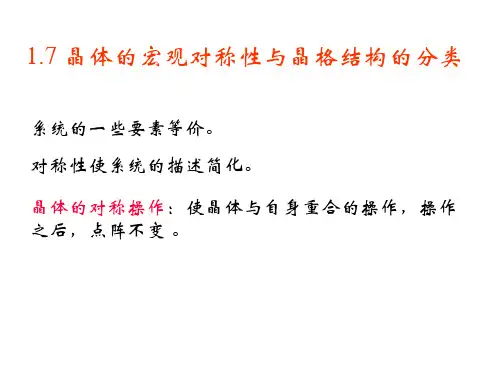

四、晶体的对称性、晶系、密堆积、配位数（一至二）；1.晶体的对称性：晶体经过某种对称操作后物体能自身重合的性质，2.晶系：根据晶体空间点阵中6个点阵参数之间相对关系的特点而将其分为7类，各自称一晶系。

固体物理复习要点第一章1、晶体有哪些宏观特性？答：自限性、晶面角守恒、解理性、晶体的各向异性、晶体的均匀性、晶体的对称性、固定的熔点这是由构成晶体的原子和晶体内部结构的周期性决定的。

说明晶体宏观特性是微观特性的反映2、什么是空间点阵？答：晶体可以看成由相同的格点在三维空间作周期性无限分布所构成的系统，这些格点的总和称为点阵。

3、什么是简单晶格和复式晶格？答：简单晶格：如果晶体由完全相同的一种原子组成，且每个原子周围的情况完全相同，则这种原子所组成的网格称为简单晶格。

复式晶格：如果晶体的基元由两个或两个以上原子组成，相应原子分别构成和格点相同的网格，称为子晶格，它们相对位移而形成复式晶格。

4、试述固体物理学原胞和结晶学原胞的相似点和区别。

答：(1)固体物理学原胞(简称原胞)构造：取一格点为顶点，由此点向近邻的三个格点作三个不共面的矢量，以此三个矢量为边作平行六面体即为固体物理学原胞。

特点：格点只在平行六面体的顶角上，面上和内部均无格点，平均每个固体物理学原胞包含1个格点。

它反映了晶体结构的周期性。

(2)结晶学原胞（简称晶胞）构造：使三个基矢的方向尽可能地沿着空间对称轴的方向，它具有明显的对称性和周期性。

特点：结晶学原胞不仅在平行六面体顶角上有格点，面上及内部亦可有格点。

其体积是固体物理学原胞体积的整数倍。

5、晶体包含7大晶系，14种布拉维格子，32个点群？试写出7大晶系名称；并写出立方晶系包含哪几种布拉维格子。

答：七大晶系：三斜、单斜、正交、正方、六方、菱方、立方晶系。

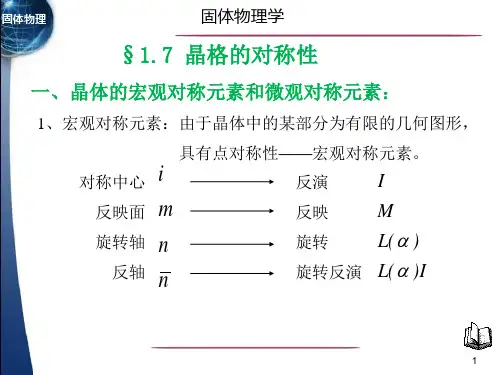

6．在晶体的宏观对称性中有哪几种独立的对称元素？写出这些独立元素。

答：7.密堆积结构包含哪两种？各有什么特点？答：(1)六角密积第一层：每个球与6个球相切，有6个空隙，如编号1,2,3,4,5,6。

第二层：占据1,3,5空位中心。

第三层：在第一层球的正上方形成ABABAB······排列方式。

固体物理(黄昆)第一章总结(总5页)页内文档均可自由编辑，此页仅为封面第一章晶体结构1.晶格实例1.1面心立方（fcc）配位数12 格点等价格点数4 致密度0.74原胞基矢：()()()123222aa j kaa k iaa i j=+=+=+原胞体积3123()/4Ωa a a a=⋅⨯=NaCl: 两组面心立方格子平行穿套而成的复式格子基元= Na+ + Cl-具有面心立方：简单格子（Al、Cu、Ag； Ar Kr Xe Ne）、复式格子（Cao MgS 碱卤族等）1.2简单立方（SC）配位数6 格点等价格点数1 致密度0.52CsCl两组简单立方格子穿套而成的复式结构基元= Cs+ + Cl-钙钛矿结构：CaTiO3五个简单立方穿套而成基元：Ca、Ti、OI、OII、OIII (OI、OII、OIII 的化学环境各不相同，氧八面体) 典型晶体：BaTiO3、PbZrO3、LiNbO3、LiTaO3氯化铯型结构： CsCl, CsBr, CsI, TlCl, TlBr, TlI 等1.3体心立方（bcc）配位数8 格点等价格点数2 致密度0.68原胞基矢：123()2()2()2aa i j kaa i j kaa i j k=-++=-+=+-原胞体积：3123()/2Ωa a a a=⋅⨯=体心立方晶体: 碱金属、W、Mo、Nb、V、Fe等1.4六角密堆（hcp）配位数12 两种格点原子数6 基元数3 致密度0.74典型晶体举例：He, Be, Mg, Ti, Zn, Cd, Co, Y, Lu 等1.5金刚石结构最近邻原子数4 次近邻原子数12 致密度0.34晶体结构=布拉维格子（面心立方）+ 基元(A+B)*将金刚石结构中的基元置换成一对硫离子和锌离子，则为两个面心立方复合而成的复式结构，典型晶体：SiC, ZnSe, AlAs, GaP, GaAs 等2.晶体的周期性结构2.1基本概念晶体：1. 化学性质相同 2. 几何环境相同 基元：晶体结构中最小的重复单元布拉维点阵（布拉维格子）： 112233R n a n a n a =++ 晶体结构 = 布拉维格子+基元原胞：由基矢1a 、2a 、3a 确定的平行六面体，是体积最小的周期性结构单元，原胞只包含一个格点晶胞：同时计及周期性及对称性的尽可能小的重复单元，原胞实际上是体积最小的晶胞2.2维格纳-赛茨原胞（WS 原胞）1. 作某个格点与其它格点的连接矢量2. 作所有这些连接矢量的垂直平分面3. 这些垂直平分面围起的凸多面体就是维格纳-赛茨原胞3. 晶向、晶面及其标志 晶列（向）指数：[l m n]晶面指数（米勒指数）：( h k l )米勒指数是以晶胞基矢为基准，而面指数则以原胞基矢为基准标定4. 布里渊区倒格子空间中的维格纳-赛茨（WS ）原胞，即所谓的第一布里渊区,布里渊区包含了所有能在晶体上发生布拉格反射的波的波矢22h h k G G ⋅=4.1简单立方的倒格矢（简单立方——简单立方）基矢123a aia aj a ak ⎧=⎪=⎨⎪=⎩ 倒格矢123(2π/a)(2π/a)(2π/a)b i b j b k ⎧=⎪=⎨⎪=⎩4.2体心立方晶格的倒格子（体心立方——面心立方）基矢1231()21()21()2a a i j k a a i j k a a i j k ⎧=-++⎪⎪⎪=-+⎨⎪⎪=+-⎪⎩ 倒格矢1232π()2π()2π()b j k a b k i a b i j a ⎧=+⎪⎪⎪=+⎨⎪⎪=+⎪⎩倒格矢可以表示为：1122332331122π[()()()]h G h b h b h b h h i h h j h h k a=++=+++++ 其中（h1 h2 h3）是米勒指数，h G 垂直于米勒指数，其第一布里渊区是一个正十二面体4.3面心立方晶格的倒格子（面心立方——体心立方）基矢1231()21()21()2a a j k a a k i a a i j ⎧=+⎪⎪⎪=+⎨⎪⎪=+⎪⎩ 倒格矢1232π()2π()2π()b i j k a b i j k a b i j k a ⎧=-++⎪⎪⎪=-+⎨⎪⎪=+-⎪⎩第一布里渊区为截角八面体即5. 晶体的宏观对称性xx xy xz x x y yx yy yz y z zx zy zz z D E D E D E εεεεεεεεε⎛⎫⎛⎫⎛⎫⎪ ⎪ ⎪= ⎪ ⎪ ⎪ ⎪ ⎪ ⎪⎝⎭⎝⎭⎝⎭5.1对于所有立方对称的晶体中，介电常数是一个对角张量：0 (,,,)x y z αβαβεεδαβ==该结论适用于一切具有二阶张量形式的宏观性质 (如电导率、热导率)5.2六角对称的晶体中，若坐标轴选取在六角轴的方向和与它垂直的平面内，则介电常数有如下形式// 0 00 00 0 εεε⊥⊥⎛⎫ ⎪ ⎪ ⎪⎝⎭ ，//////D E ε=， D E ε⊥⊥⊥=，六角对称的晶体有双折射现象5.3对称操作（正交变换：旋转、中心反演、镜面反映） 1. 旋转绕 z 轴旋转 q 角的正交矩阵cos sin 0sin cos 0 0 0 1θθθθ-⎛⎫ ⎪⎪ ⎪⎝⎭，中心反演的正交矩阵1 0 0 0 1 0 0 0 1-⎛⎫⎪- ⎪ ⎪-⎝⎭由于cost = (1 - m)/2 所以 m = -1 0 1 2 3，所以t = 0 2π/6 2π/4 2π/3 2π/2，没有所谓的5度轴和7度轴。

固体物理名词解释本文介绍了固体物理中的晶体结构和相关名词解释。

晶体是由内部组成粒子（原子、离子或原子团）在微观上有规则的周期性重复排列构成的固体。

晶体结构是指晶体中实际质点（原子、离子或分子）的具体排列情况，是决定固态金属的物理、化学和力学性能的基本因素之一。

所有晶体具有的共通性质包括自限性、最小内能性、锐熔性、均匀性和各向异性、对称性、解理性等。

单晶体的内部粒子的周期性排列贯彻始终，而多晶体由许多小单晶无规堆砌而成。

晶体结构中的基元是晶体结构的基本单元，格点是基元的代表点，空间点阵是晶体结构中等同点（格点）的集合，其类型代表等同点的排列方式。

倒易点阵是由被称为倒易点或倒易点的点所构成的一种点阵，它也是描述晶体结构的一种几何方法，它和空间点阵具有倒易关系。

原胞是在晶体结构中只考虑周期性时所选取的最小重复单元，WS原胞即Wigner-Seitz原胞，是一种对称性原胞。

晶胞是在晶体结构中不仅考虑周期性，同时能反映晶体对称性时所选取的最小重复单元。

原胞基矢是原胞中相交于一点的三个独立方向的最小重复矢量，晶胞基矢是晶胞中相交于一点的三个独立方向的最小重复矢量，通常以晶胞基矢构成晶体坐标系。

晶体结构中全同原子构成的晶格称为布喇菲格子或单式格子，由两种或两种以上的原子构成的晶格称为复式格子。

一个晶胞只含一个格点则称为简单格子，此时格点位于晶胞的八个顶角处；晶胞中含不只一个格点时称为复杂格子，其格点除了位于晶胞的八个顶角处外，还可以位于晶胞的体心（体心格子）、一对面的中心（底心格子）和所有面的中心（面心格子）。

倒格子是晶格经过傅里叶变换所得到的几何格子，其中倒格子基矢可以用公式（1）和（2）表示，其中2πρ是一个常数，a和b是正格子基矢，且b= a×a。

倒格子空间是正格子的倒易空间。

布里渊区是倒空间中由倒格矢的中垂面所围成的区域，其中第一布里渊区是倒格矢的中垂面所围成的最小区域，是倒空间中的对称性原胞。

一、考试重点晶体结构、晶体结合、晶格振动、能带论的基本概念与基本理论与知识二、复习内容第一章晶体结构基本概念1、晶体分类及其特点:单晶粒子在整个固体中周期性排列非晶粒子在几个原子范围排列有序(短程有序)多晶粒子在微米尺度内有序排列形成晶粒,晶粒随机堆积准晶体粒子有序排列介于晶体与非晶体之间2、晶体的共性:解理性沿某些晶面方位容易劈裂的性质各向异性晶体的性质与方向有关旋转对称性平移对称性3、晶体平移对称性描述:基元构成实际晶体的一个最小重复结构单元格点用几何点代表基元,该几何点称为格点晶格、平移矢量基矢确定后,一个点阵可以用一个矢量表示,称为晶格平移矢量基矢元胞以一个格点为顶点,以某一方向上相邻格点的距离为该方向的周期,以三个不同方向的周期为边长,构成的最小体积平行六面体。

原胞就是晶体结构的最小体积重复单元,可以平行、无交叠、无空隙地堆积构成整个晶体。

每个原胞含1个格点,原胞选择不就是唯一的晶胞以一格点为原点,以晶体三个不共面对称轴(晶轴) 为坐标轴,坐标轴上原点到相邻格点距离为边长,构成的平行六面体称为晶胞。

晶格常数WS元胞以一格点为中心,作该点与最邻近格点连线的中垂面,中垂面围成的多面体称为WS原胞。

WS原胞含一个格点复式格子不同原子构成的若干相同结构的简单晶格相互套构形成的晶格简单格子点阵格点的集合称为点阵布拉菲格子全同原子构成的晶体结构称为布拉菲晶格子。

4、常见晶体结构:简单立方、体心立方、面心立方、金刚石闪锌矿铅锌矿氯化铯氯化钠钙钛矿结构5、密排面将原子瞧成同种等大刚球,在同一平面上,一个球最多与六个球相切,形成密排面密堆积密排面按最紧密方式叠起来形成的三维结构称为密堆积。

六脚密堆积密排面按AB\AB\AB…堆积立方密堆积密排面按ABC\ABC\ABC…排列5、晶体对称性及分类:对称性的定义晶体绕某轴旋转或对某点反演后能自身重合的性质对称面对称中心旋转反演轴8种基本点对称操作14种布拉菲晶胞32种宏观对称性7个晶系6、描述晶体性质的参数:配位数晶体中一个原子周围最邻近原子个数称为配位数。
