城市轨道交通信号培训资料

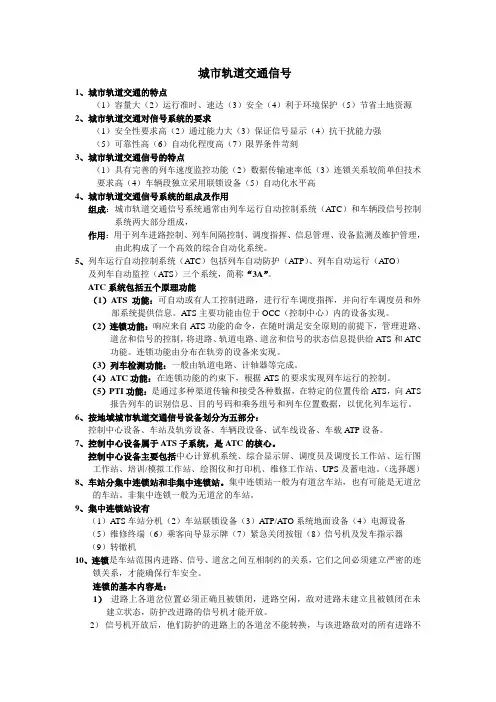

城市轨道交通信号1、城市轨道交通的特点（1）容量大（2）运行准时、速达（3）安全（4）利于环境保护（5）节省土地资源2、城市轨道交通对信号系统的要求（1）安全性要求高（2）通过能力大（3）保证信号显示（4）抗干扰能力强（5）可靠性高（6）自动化程度高（7）限界条件苛刻3、城市轨道交通信号的特点（1）具有完善的列车速度监控功能（2）数据传输速率低（3）连锁关系较简单但技术要求高（4）车辆段独立采用联锁设备（5）自动化水平高4、城市轨道交通信号系统的组成及作用组成：城市轨道交通信号系统通常由列车运行自动控制系统（A TC）和车辆段信号控制系统两大部分组成，作用：用于列车进路控制、列车间隔控制、调度指挥、信息管理、设备监测及维护管理，由此构成了一个高效的综合自动化系统。

5、列车运行自动控制系统（A TC）包括列车自动防护（A TP）、列车自动运行（ATO）及列车自动监控（A TS）三个系统，简称“3A”。

ATC系统包括五个原理功能（1）ATS功能：可自动或有人工控制进路，进行行车调度指挥，并向行车调度员和外部系统提供信息。

A TS主要功能由位于OCC（控制中心）内的设备实现。

（2）连锁功能：响应来自ATS功能的命令，在随时满足安全原则的前提下，管理进路、道岔和信号的控制，将进路、轨道电路、道岔和信号的状态信息提供给ATS和ATC功能。

连锁功能由分布在轨旁的设备来实现。

（3）列车检测功能：一般由轨道电路、计轴器等完成。

（4）ATC功能：在连锁功能的约束下，根据A TS的要求实现列车运行的控制。

（5）PTI功能：是通过多种渠道传输和接受各种数据，在特定的位置传给ATS，向ATS 报告列车的识别信息、目的号码和乘务组号和列车位置数据，以优化列车运行。

6、按地域城市轨道交通信号设备划分为五部分：控制中心设备、车站及轨旁设备、车辆段设备、试车线设备、车载ATP设备。

7、控制中心设备属于ATS子系统，是ATC的核心。

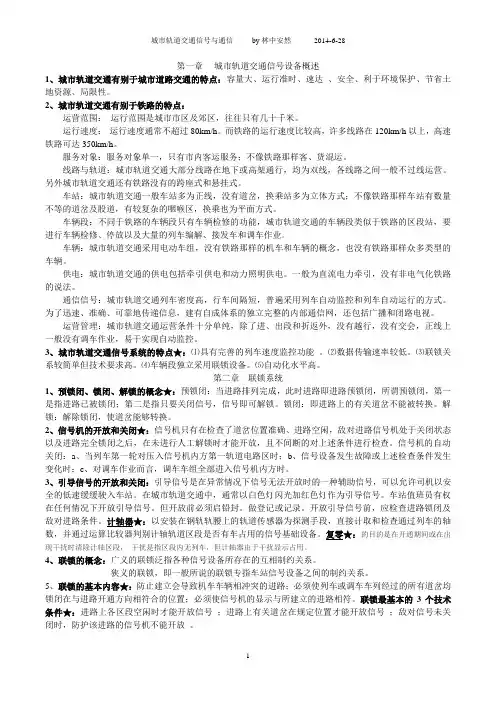

第一章城市轨道交通信号设备概述1、城市轨道交通有别于城市道路交通的特点：容量大、运行准时、速达、安全、利于环境保护、节省土地资源、局限性。

2、城市轨道交通有别于铁路的特点：运营范围：运行范围是城市市区及郊区，往往只有几十千米。

运行速度：运行速度通常不超过80km/h。

而铁路的运行速度比较高，许多线路在120km/h以上，高速铁路可达350km/h。

服务对象：服务对象单一，只有市内客运服务；不像铁路那样客、货混运。

线路与轨道：城市轨道交通大部分线路在地下或高架通行，均为双线，各线路之间一般不过线运营。

另外城市轨道交通还有铁路没有的跨座式和悬挂式。

车站：城市轨道交通一般车站多为正线，没有道岔，换乘站多为立体方式；不像铁路那样车站有数量不等的道岔及股道，有较复杂的咽喉区，换乘也为平面方式。

车辆段：不同于铁路的车辆段只有车辆检修的功能，城市轨道交通的车辆段类似于铁路的区段站，要进行车辆检修、停放以及大量的列车编解、接发车和调车作业。

车辆：城市轨道交通采用电动车组，没有铁路那样的机车和车辆的概念，也没有铁路那样众多类型的车辆。

供电：城市轨道交通的供电包括牵引供电和动力照明供电。

一般为直流电力牵引，没有非电气化铁路的说法。

通信信号：城市轨道交通列车密度高，行车间隔短，普遍采用列车自动监控和列车自动运行的方式。

为了迅速、准确、可靠地传递信息，建有自成体系的独立完整的内部通信网，还包括广播和闭路电视。

运营管理：城市轨道交通运营条件十分单纯，除了进、出段和折返外，没有越行，没有交会，正线上一般没有调车作业，易于实现自动监控。

3、城市轨道交通信号系统的特点★：⑴具有完善的列车速度监控功能。

⑵数据传输速率较低。

⑶联锁关系较简单但技术要求高。

⑷车辆段独立采用联锁设备。

⑸自动化水平高。

第二章联锁系统1、预锁闭、锁闭、解锁的概念★：预锁闭：当进路排列完成，此时进路即进路预锁闭，所谓预锁闭，第一是指进路已被锁闭；第二是指只要关闭信号，信号即可解锁。

1.城市轨道交通信号系统的特点（P6）1）车载信号为主体信号，地面信号为辅助信号2）正线信号设置成自动信号3）正线有岔站设置成地面信号机2.轨道电路（P9）是利用钢轨线路和绝缘节构成的电路（是什么）基本原理：是以运行线路的两根钢轨作为导体，两端加以机械绝缘（或电气绝缘），接上送电和受电设备构成的电路。

作用：1）监督列车对轨道区段的占用，检测列车所占用的轨道区段2）传递行车信息分类：1）根据轨道电路传输的信息：模拟轨道电路和数字轨道电路（不再使用直流轨道电路，都是交流轨道电路，专指工频50Hz的轨道电路调制方式：调幅、调频［大多数］）2）工作方式：开路式轨道电路和闭路式～（开路式：发送设备和接收设备安装在轨道电路的同一端［断轨是无法检测，不安全］断路式：发送和接受在两端）3）所传送的电流特性：连续式、脉冲式、交流计数电码式、数字编码式4）轨道区段的分割方式：有绝缘轨道电路和无绝缘～5）设置地点：站内～、区间～6）牵引方式：非电化区段～、电化区段～7）通道：单轨条～、双轨条～划分原则1）有信号机的地方必须设置绝缘节，信号机内外方向为不同的轨道电路区段2）凡事能平行运行的进路，其间应设钢轨绝缘（例如：渡线道岔上的钢轨绝缘）3）一个轨道电路内，单动不超过3组，复式交分不超过2组4）提高效率——适当划短线路，也不能太短，使道岔及时解锁3. 信号机（P11）是铁路及城市轨道交通的轨旁基础设备，以地面信号为主体信号的铁路信号系统。

（补充：信号分类：视觉、听觉信号；固定、移动信号）（一）铁路的信号机设置（1）进站～（2）出站～（3）站内调车～（4）进路～、遮断～、驼峰～等（不作详细介绍）（二）城市轨道交通信号机设置（1）以车载信号为主体信号信号（P22）红色：停车信号绿色：按规定速度运行蓝色：调车禁止信号月白色：调车信号机的允许信号4．转辙机（P43）作用：1）转换道岔尖轨的位置，根据需要将道岔转换至定位或反位2）道岔转至所需位置而且尖轨密贴后，实现锁闭，防止外力转换道岔3）正确地反映道岔的实际位置，道岔的尖轨密贴于基本轨后，应给出相应的表示4）道岔被挤或因故处于“四开”（两侧尖轨均不密贴）位置时，及时给出警报及表示5.轨道交通信号基础设备包括信号继电器、信号机、转辙机、轨道电路等设备。

第1篇一、引言随着我国城市化进程的加快，地铁作为一种高效、便捷的城市公共交通工具，得到了广泛的应用。

地铁信号系统作为地铁运营的重要组成部分，其安全性直接关系到乘客的生命财产安全。

为了提高地铁信号系统的安全性，保障地铁运营的顺利进行，本培训旨在对地铁信号系统工作人员进行安全教育培训。

二、培训目标1. 提高地铁信号系统工作人员的安全意识，增强安全责任感；2. 使员工掌握地铁信号系统的工作原理、操作规程和安全注意事项；3. 提高员工应对突发事件的能力，确保地铁信号系统的稳定运行。

三、培训内容1. 地铁信号系统概述（1）地铁信号系统的组成及功能；（2）地铁信号系统的分类及特点；（3）地铁信号系统的关键技术。

2. 地铁信号系统操作规程（1）操作前的准备工作；（2）操作过程中的注意事项；（3）操作后的检查与记录。

3. 地铁信号系统安全注意事项（1）设备操作安全；（2）人员操作安全；（3）现场作业安全；（4）应急处置安全。

4. 地铁信号系统应急处置（1）应急处置原则；（2）应急处置流程；（3）应急处置注意事项。

5. 地铁信号系统常见故障及排除方法（1）故障原因分析；（2）故障排除方法；（3）故障处理注意事项。

6. 地铁信号系统安全培训考核（1）考核方式；（2）考核内容；（3）考核评分标准。

四、培训方法1. 理论授课：通过PPT、视频等形式，对地铁信号系统安全知识进行讲解；2. 案例分析：通过实际案例，分析地铁信号系统安全事故原因及预防措施；3. 实操演练：组织员工进行地铁信号系统操作演练，提高实际操作能力；4. 安全培训考核：对员工进行安全培训考核，检验培训效果。

五、培训时间本次培训时间为2天，具体安排如下：第一天：上午：地铁信号系统概述、地铁信号系统操作规程；下午：地铁信号系统安全注意事项、地铁信号系统应急处置。

第二天：上午：地铁信号系统常见故障及排除方法；下午：地铁信号系统安全培训考核。

六、培训效果评估1. 培训结束后，对员工进行安全培训考核，了解培训效果；2. 对培训过程中发现的问题进行总结，改进培训方法；3. 定期组织安全培训，提高员工安全意识。
