工程建筑施工图、结构建筑施工图复习题

建筑识图与构造复习题一、填空题1、民用建筑构造一般由基础、墙或柱、楼地层、楼梯、屋顶、门窗等构件组成。

2、基础按构造不同分为条形基础、独立基础、井格基础、片伐基础、箱形基础、桩基础、井桩基础等。

3、勒脚是指外墙墙身下部与靠近室外地面的部分。

4、门的主要作用是交通联系、紧急疏散、并兼有采光、通风的作用。

5、地面按面层材料及施工方法分为整体地面、块料地面、塑料地面和木地面四大类。

6、墙体的作用是承重作用、围护作用、分隔作用、装饰作用。

7、楼梯的宽度不应小于1100毫米，楼梯平台宽不应小于1100毫米。

8、当踏面尺寸较小时，可以采取将踏步出挑20-30㎜加宽踏面。

9、屋顶主要解决防水、排水、保温、隔热等问题。

10、建筑施工图包括首页、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图、建筑详图。

11、建筑工程施工图设计一般包括初步设计和施工设计两个阶段。

12、纵向定位轴线应从下至上顺序注写，并用大写拉丁字母标注。

13、钢筋混凝土楼板按施工方式分为现浇式、预制式、装配整体式。

14、地下室一般由墙体、底板、顶板、门窗、楼梯、采光井等部分组成。

15、阳台按与外墙的相对位置分凸阳台、半凸半凹阳台和凹阳台三类。

16、一般楼梯由楼梯段、平台、栏杆扶手三大部分组成。

17、平屋顶层面坡可以通过结构找坡和材料找坡两种方法形成。

18、窗按开启方式可分为固定窗、平开窗、悬窗和推拉窗、立转窗百叶窗等类型。

19、变形缝包括伸缩缝、沉降缝和防震缝三种。

20、平屋顶的排水方式分为无组织排水和有组织排水两类。

二、判断题1、建筑工程的建设程序一般要先设计施工图后再做可行性研究。

（×）2、一般把基础上部的圈梁成为过梁。

（×）3、实体砌块不能组砌空体墙。

（×）4、勒脚属于外墙接近地面的那部分的墙身。

（√）5、楼梯每个梯段的踏步数量一般不能超过28级。

（√）6、墙体按材料分有砖墙、石墙、板材墙和山墙。

（×）7、高层建筑以电梯主要交通渠道，设不设楼梯视经济情况而定。

《建筑制图》复习题一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为 24mm ，用细实线绘制。

6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。

7、工程制图图幅幅面主要有 5 种。

8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。

9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。

10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。

11、混凝土是由__水泥、沙子、石子和水按一定例配合，经搅拌、捣实、养护而成的一种人造石。

12、图纸幅面的基本尺寸规定有五种，其代号分别为A0,A1.A2,A3,A4,13、组合体的组合方式有：叠加式、切割式、混合式。

14、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影,按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影。

15、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面。

16、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画。

二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（ A ）。

(A) (B) (C) (D)2．建筑的耐火等级可分为( B )级。

A 、3B 、4C 、5D 、63、填充不得穿越尺寸数字，不可避免时。

应该是（ A ）A 、图线断开B 、二者重合C 、省略标注D 、前述均可 4、7-9层的住宅属于（ C ）A 、低层B 、多层C 、中高层D 、高层5、建筑平面图中的中心线、对称一般应用。

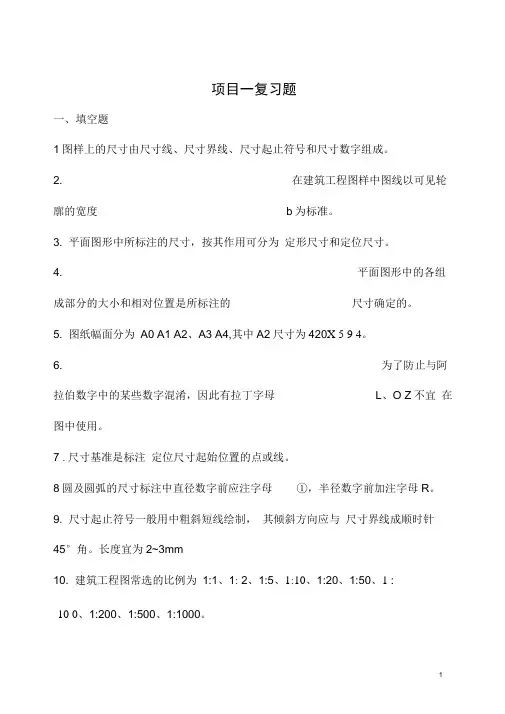

项目一复习题一、填空题1图样上的尺寸由尺寸线、尺寸界线、尺寸起止符号和尺寸数字组成。

2. 在建筑工程图样中图线以可见轮廓的宽度b为标准。

3. 平面图形中所标注的尺寸，按其作用可分为定形尺寸和定位尺寸。

4. 平面图形中的各组成部分的大小和相对位置是所标注的尺寸确定的。

5. 图纸幅面分为A0 A1 A2、A3 A4,其中A2尺寸为420X 5 9 4。

6. 为了防止与阿拉伯数字中的某些数字混淆，因此有拉丁字母L、O Z不宜在图中使用。

7 .尺寸基准是标注定位尺寸起始位置的点或线。

8圆及圆弧的尺寸标注中直径数字前应注字母①，半径数字前加注字母R。

9. 尺寸起止符号一般用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时针45°角。

长度宜为2~3mm10. 建筑工程图常选的比例为1:1、1: 2、1:5、1:10、1:20、1:50、1 :10 0、1:200、1:500、1:1000。

二，判断题1.图样轮廓线、中心线可用作尺寸界线，也可用尺寸界线作尺寸线。

(X)2.尺寸起止符号其倾斜方向应与尺寸线成顺时针45° ( X)3.图样的比例是图形与实物相对应的面积之比。

（X）改：是对应的线性尺寸之比4.《房屋建筑制图统一标准》可用于多种尺寸比例的规定。

（X ）改：只规定常用建筑材料的图例画法，对其尺寸比例不作具体规定。

5.图样上的尺寸单位，除去总平面图以米m为单位外，其余的都以毫米mm 为单位，图样中尺寸数字后面不写单位。

（X ）6.长度、直径、半径和角度属于定形尺寸。

（“）7.尺寸标注应将小尺寸标注在内侧，大尺寸标注在外侧。

（“）8.图纸幅面中，图纸的长边和短边都可随意改变。

（X）9.一般连接圆弧都可用作图方法确定其圆心，所以不必标出圆心的定位尺寸。

（“）10.图样的轮廓线也可作尺寸界线。

（“）三．选择题1.尺寸数字的字号一般应大于或等于（C）号A7 B5 C3.5 D32.相互平行的两条线，其间隙不宜小于图内粗线的宽度，且不宜小于（B）A0.6mm B0.7mm C0.8mm D1.0mm3. 线性尺寸界线一般应与尺寸线垂直，同时应备注长度垂直其一端应离开图样不少于（A）。

建筑制图复习题一、填空题1、工程建设制图中的主要可见轮廓线应选用 粗实线2、图样上的尺寸包括尺寸界线、尺寸线、尺寸起止符号、尺寸数上3、标高有绝对标高和 相对标高 ,绝对标高的基准面是 青岛附近黄海海平面4、房屋施工图由于专业分工的不同,分为 建筑施工图、 结构施工图和 设备施工图5、指北针圆的直径直为 24mm ,用细实线绘制.6、在建筑平面图中,横行定位轴线应用 阿拉伯数字从左至右依次编 写；竖向定位轴线应用 大写拉丁字母从下 至上顺序编写.7、工程制图图幅幅面主要有 5 种.8、根据不同的剖切方式,剖面图有 全 剖面图、阶梯 剖面图、展开 剖面图、 局部剖面图和 分层 剖面图.9、为保护钢筋、防蚀防火,并增强钢筋与混凝土的粘结力,钢筋至构件外表应 有一定厚度的混凝土,这层混凝土称为混凝土保护层. 10、民用建筑一般由根底、墙和柱 、楼板层和地坪层、 楼梯、屋顶、 门窗等六大局部组成.11、混凝土是由 水泥、沙子、石子和水—按一定例配合,经搅拌、捣实、养护 而成的一种人造石.12.投影规律的三等关系是指“ 、、".位于2和3轴线之间的第一根分轴线的正确表达为 〔A 〕.A 、3B 、4C 、5D 、6 3、填充不得穿越尺寸数字,不可防止时.应该是〔 A 〕A 、图线断开B 、二者重合C 、省略标注D 、前述均可 4、7-9层的住宅属于〔C 〕A 、低层B 、多层C 、中高层D 、高层5、建筑平面图中的中央线、对称一般应用.〔C 〕A 、细实线R 细虚线G 细单点长画线 D 吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制,直径为〔 A 〕.A 、8-10mmB 11-12mmC 5-7mmD 、 12-14mm 7、建筑施工图中索引符号的圆的直径为〔 B 〕A 、8mmB 10mmC 、12mmD 14mm8、建筑施工图上一般注明的标高是〔B 〕.A 、绝对标高B 、相对标高C 、绝对标高和相对标高D 、要看图纸上的说明 9、建筑物结构承重可分为〔D 〕.二、单项选择题1、在建筑平面图中, (D)A、墙承重式、框架结构B、墙承重式C、半框架结构,框架结构D、墙承重式、框架结构、空间结构、半框架结构10、有一栋房屋在图上量得长度为50cm,用白^是1:100比例,其实际长度是〔 B 〕.A、5mB、50mC、500mD、5000m11、建筑工程图中尺寸单位,总平面图和标高单位用〔C 〕为单位.A、mmB、cmC、mD、km 12、施工平面图中标注的尺寸只有数量没有单位,按国家标准规定单位应该是(A ) oA、mm B cm C、m D、km13.以下投影图中正确的1 - 1剖面图是〔14、以下立面图的图名中错误的选项是〔A 〕A、房屋立面图 B 、东立面图C、⑦-----①立面图D 、.----- ®立面图15 .关于标高,以下〔C〕的说法是错误的.A.负标高应注“―〞B. 正标高应注“ + 〞C.正标高不注" + 〞D. 零标高应注“土〞16 .立面图不能按〔C 〕方式命名.A.朝向B. 轴线C. 色彩D .主出入口17 . 〞小8@200没能表达出这种钢筋的〔 A 〕0A.弯钩形状B. 级别C. 直径D. 间距18 .详图索引符号为T-圆圈内的3表示〔C 〕.A.详图所在的定位轴线编号B. 详图的编号C.详图所在的图纸编号D. 被索引的图纸的编号19、主要用来确定新建房屋的位置、朝向以及周边环境关系的是〔C〕.A 建筑平面图B 建筑立面图C总平面图 D 功能分区图20、墙体是房屋的一个重要组成局部,按墙的平面位置不同分为〔B 〕.A、纵墙与横墙B、外墙和内墙C、承重墙与非承重墙D、砖墙与钢筋混凝土墙21、以下表达中不正确的选项是〔C 〕A、3%g示长度为100.高度为3的坡度倾斜度B、指北针一般画在总平面图和底层平面图上C、总平面图中的尺寸单位为毫米,标高尺寸单位为米D总平面图的所有尺寸单位均为米,标注至小数点后二位22、钢筋工程施工中要看懂〔C 〕 oA、总平面图B、土建施工图C、结构施工图D、土建施工图与结构施工图23、根底各局部形状、大小、材料、构造、埋置深度及标号都能通过〔B 〕反映出来.A、根底平面图B、根底剖面图C、根底详图D、总平面图24、房屋结构中框架代号为.〔A〕A、KJB、GJC、CJD、ZJ25、结构施工土中的圈梁表示〔B 〕.A、GLB、QLC、JLD、KL26、结构施工图中的楼梯梁的代号为.〔D 〕A、GLB、DLC、JLD、TL27、在施工图中,M代表〔D 〕.A、窗B、墙C、梁D、门28、在施工中,L代表〔C 〕.A、板B、柱C、梁D、墙29、在施工图中.代表〔B 〕.A、门B、窗C、梁D、柱30、在钢筋混凝土构件代号中,“ GL〞是表示〔B 〕.A、圈梁B、过梁C、连系梁D、根底梁31、在钢筋混凝土构件代号中,“ JL 〞是表示〔D 〕.A、圈梁B、过梁C、连系梁D、根底梁32、6L表示〔B〕0A I级光圆钢筋B 冷拉I级钢筋CI级钻硅人字纹钢筋 D I级螺纹钢筋33、标高符号的三角形为等腰直角三角形,高约〔A〕 mmA 3B 5C 6D 833、不属于建筑平面图的是〔A 〕.A、根底平面图 B 、底层平面图C、标准层平面图 D 、屋顶平面图34以下建筑中不属于公共建筑的是〔 D 〕.A、学校 B 、旅社C 、医院D宿舍35、一级建筑的耐久年限为〔D 〕年.A 15-25 B、25-50 C 50-100 D 100 以上36、对于风向频率玫瑰图说法错误的选项是〔A 〕.A、它是根据某一地区全年平均统计的各个方向顺风次数的百分数值,按一定比例绘制B、实线表示全年风向频率 C 、虚线表示夏季风向频率D图上所表示的风的吹向是指从外面吹向该地区中央,且画在总平面上37、以下拉丁字母中,可以用做定位轴线编号的是〔A 〕.A、LB、IC、OD、Z38、在楼板平面图中,如以下图所示的钢筋表示〔B 〕钢筋.A、顶层B、底层C、顶层和底层D、都不是39、梁编号KL5 〔3A〕表示〔A 〕.A、框架梁KL5共有3跨,其中一端有悬挑.B、框架梁KL5共有5跨,其中两端有悬挑.C、框架梁KL5共有4跨,其中一端有悬挑.D框架梁KL5共有4跨,其中两端有悬挑.40、〔A 〕的作用是把门窗洞口上方的荷载传递给两侧的墙体A、过梁B、窗台C、圈梁D、勒脚三、改错题检查左图中尺寸标注的错误,并在右图中重新标注尺寸四、判断题1、断面图是假想用一剖切形体,画出剖切面切到局部的图形和末剖切到面可见局部的图形.〔X 〕2、平面图定位轴线的竖向编号应用大写拉丁字母,从下至上顺序编写,其中的I、Q、J不得用作轴线编号.〔X 〕3、总平面图是画在有等交线或坐标方格网的地形图上. 〔,〕4、建筑立面图是平行于建筑物各方向外表立面的正投影图. 〔,〕5、常用构件的代号“ GL〞表示根底梁.〔乂〕6、结构施工图中的构造柱的代号是“ GJ〞.〔 X 〕7、钢筋混凝土结构施工图中“2①16〞表示2根HPB235级钢筋直径为16mm〔 x 〕8、梁内箍①6@20欣示为HPB23瞰钢筋直径为6mm钢筋中央距为200mm.〔,〕9、梁内的钢筋是由主筋〔即受力筋〕,架立筋和箍筋所组成.〔,〕10、标高是表示建筑物各局部或各个位置相对于土0.00的高度.〔,〕五、读图〔1〕看以下图答复以下问题1、该柱的编号是K^2 .2、该柱的截面尺寸是 5 0 0mmx6 0 0mm?3、4_22表示角筋为4条直径22mm的H级钢筋.4、〔〕〕8@200表示_ 直径8mm的I级钢筋,间距200mm布置〔2〕看以下图答复以下问题IL .-I • 111、KL5 〔2A〕表示—框架梁KL5共有2跨,其中一端有悬臂2、梁截面尺寸是 3 0 0mmx6 0 0mm.3、2 28表示梁上部用2条直径28mm的II级钢筋作通长筋.4、4 8@150/200(2)表示—箍筋用直径8mm的I级钢筋,加密区间距150mm布置, 非加密区间距200mm布置,采用2肢箍―.(3)、看以下图答复以下问题首层平面图1 ： 1001、建筑物的座向是坐北朝南O2、建筑物外墙厚240 mm.3、列举该层窗的编号及其宽度：C1, 1500mm C2, 1200mm；列举该层门的编号及其宽度：M1 , 1800mmM2, 1200mm； M3, 1000mm； M4 , 800mm4、剖切符号可知,剖切平面1-1通过C2、M1台阶、楼梯间,投射方向是向向西.5、散水的宽度是900 mm6、室外台阶与室内地面的高差是20 mm.(4)、看以下图答复以下问题1 .补全该施工图名、轴线编号.2 .该工程为居住建筑.3 .该工程图主出入口朝向为向北 .4 .该工程图中横向轴线编号自左到右是1轴到8—轴；纵向轴线编号自下而上是^轴到F轴.5 .该工程东西向总长15.24 m ,南北向总长15.00 m ;楼梯间的开问尺寸 1.2 m；主出入口洞口尺寸宽 1.5 m ;次出入口洞口尺寸宽0.75 m <6 .底层地面标高±0.000 m ,室内外各处标高分别是：室外-0.450 m中庭下沉空间0.3 m ,车库-0.150 m室内外高差0.45 m ,入口共3 级台阶, 每步高150 mm.7 .该工程有1个剖面图,采用阶梯剖切方式,向西方向投影.8 .该工程有 1 部楼梯,两跑,共20 级.①②|- ：'ii n。

1．工业建筑；农业建筑；民用建筑2．设计总说明；建筑施工图；结构施工图；设备施工图。

3．建筑设计总说明；总平面图；建筑平面图；建筑立面图；建筑剖面图；建筑详图。

4．细单点长画线；实线圆圈，直径为8~10mm；阿拉伯数字，从左至右；大写拉丁字母，从下至上。

5．我国把青岛附近某处黄海的平均海平面定为绝对标高的零点，其他各地标高都以它作为基准；建筑施工图除总平面图外，一般都采用相对标高，即把底层室内主要地坪标高定为相对标高的零点，并说明相对标高和绝对标高的关系。

6．画出下面要求的索引和详图符号：（1）（2）7．米（m）；在房屋图形的右上角用小点或数字。

8．水平剖面图；门窗洞口处（一般在窗台上方）；每一层；只画一个共同的平面图（称为标准层平面图）；局部平面图。

9．粗实线；中粗；中粗实；细实。

10．外包；建筑物的总长和总宽；轴线之间的距离；房间的“开间”和“进深”；细部尺寸。

11．建筑立面图，简称立面图；正立面图；①－⑨立面图；Ⓐ－Ⓑ立面图。

12．粗实；加粗实（1.4b）；中粗实线；细实。

13．楼梯平面图；楼梯剖面图。

1．各承重构件；结构设计总说明；结构平面布置图；构件详图。

2．WB；TB；QL；LL；KL；J；YP。

3．受力筋；架立筋；箍筋；分布筋；构造筋。

4．；；；；。

5．；。

6．（1）3根直径为16mm的一级钢筋；（2）直径为6mm的一级钢筋连续排列，相邻钢筋中心距不大于200mm。

7．中或细实线；不画；粗实线；黑圆点。

8．室内地面以下基础部分；基础平面图；基础详图。

9．楼板面（只有结构层，尚未做楼面面层）；梁；板；柱；墙。

10．柱编号；各段柱的起止标高；柱截面尺寸b×h及与轴线关系的几何参数代号b1、b2和h1、h2的具体数值；柱纵筋；箍筋类型号及箍筋肢数；柱箍筋（包括钢筋级别、直径与间距）。

11．梁编号；梁截面尺寸；梁箍筋；梁上部贯通筋或架立筋根数；梁侧面纵向构造钢筋或受扭钢筋；梁顶面标高高差；梁支座上部纵筋；梁下部纵筋；附加箍筋；附加吊筋；原位标注。

建筑工程制图复习题一、填空题1、建筑剖面一般应标出剖切到部分的__________尺寸和__________。

在建筑剖面图中应补充标注出房屋内部的一些标高，如__________等。

2、结构平面图是表示建筑物室外地面以上各层平面承重构件布置的图样。

楼层结构平面图是采用楼面上方的一个水平剖面图来表示。

3、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成条形基础；柱下的基础做成独立基础。

4、详图的位置和编号，应以详图符号（详图标志）表示，详图符号以粗实线绘制，直径为14mm，详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示详图编号，下方分母表示被索引的图纸编号。

5、钢筋混凝土是由水、水泥、黄砂、石子按一定比例配合搅拌而成的？复合材料。

钢筋的特点是抗拉强度高，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受拉应力？，混凝土主要承受压应力？。

6、尺寸一般标注在图样轮廓线之外，不可与__________、__________及符号相交。

当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最近？，尺寸线离最外轮廓线的距离一般不小于__________。

7、有些物体内部形状复杂或层次较多，可用__________剖切。

对建筑物多层构造的部分可采用分层局部？剖切。

8、指北针外圆用细实线绘制，圆的直径为24mm。

9、写出下列常用结构构件的代号名称：B板、QL圈梁、YP雨篷、GL过梁。

10、钢筋混凝土构件中的钢筋按其作用可分为受力筋、架力筋、分布筋、箍筋、构造筋。

11、当用剖切平面剖切物体时，只画出物体与剖切平面相交部分的图形称为断面图。

12、总平面图是用来表示整个建筑基地的总体布局,包括新建房屋、构筑物等的位置和朝向，室外场地、道路、绿化等的布置，地形、地貌、标高等以及与原有环境的关系和邻界情况等情况。

《国家制图标准》规定：总平面图的常用比例应为1：500，1：1000，1：2000。

Label1《建筑制图与识图》复习题一、填空题1、详图编号为2，详图引用标准图册，所引用的标准图册编号为J103，所在图纸编号为3，则索引符号表示为。

2、剖切位置符号长度为6-10 mm，剖切投射方向符号长度为4-6 mm。

3、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图、设备施工图。

4、在建筑施工平面图中，横向定位轴线应用于建筑物开间，轴线编号用大写阿拉伯数字从左到右依次编写；纵向定位轴线应用于建筑物进深，轴线编号用大写英文字母从下至上顺序Label2编写。

5、房屋结构施工图一般包括平面图、结构施工图、基础图。

6、国标规定建筑平面图中剖到的墙柱断面轮廓用粗实线；看到的构配件用细实线；被挡住的构配件轮廓用虚线。

7、写出下列常用构件的代号名称：M 门、C窗、MC 门连窗、J基础、Z 柱、GL过梁。

8、在物体三个投影图之间存在的关系：长对正、宽相等、高齐平。

9、二级钢和三级钢符号分别为和。

10、在平面布置图上表示各构件尺寸和配筋的方式，分平面注写、列表注写、截面注写方式共三种。

一、填空题11、E号轴线之后附加的第212、指北针所绘圆的直径为24mm，指北针尾部宽度为3mm。

13、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图、设备施工图方式共三种。

14、一套建筑施工图一般包括建筑总平面图、平面图、立面图，剖面图、详图。

15、建筑平面图中外部的三道尺寸，由外向内依次是总尺寸、轴线尺寸、细部尺寸16、房屋结构施工图的图样一般包括结构平面图和构件详图两种。

17、写出下列常用结构构件的代号名称：B板、L 梁、QL 圈梁、J基础、Z 柱、GL 过梁。

、18、在结构施工图上：4根直径为22的二级钢加密区间距为100，非加密区间距为200，直径为10的一级钢。

19、钢筋混凝土构件中的钢筋按其作用分为受力筋、架立筋、分布筋、箍筋。

20、柱的平法施工图系在柱平面布置图上采用列表注写或截面注写方式表达。

《建筑制图1》一、填空题（21分）1、投影法分为＿中心投影＿、平行投影法；其中的平行投影法有分为＿斜投影＿、＿正投影＿。

2、同一个物体的三个投影图的间具有“三等”关系有：长对正、高平齐、宽相等。

3、组合体按组合特点分为：_切割型、叠加型、综合型_。

4、剖视图分类有：＿全剖视图、半剖视图、局部剖视图＿。

5、一幢房屋是由：基础、墙或柱、楼板层、楼梯、屋顶、门窗。

6、房屋施工图按专业不同分为：建筑施工图、结构施工图、设备施工图。

二、选择题（20分）1、汉字的高度应不小于（）A、2.5mmB、1.8mmC、3.5mmD、1.5mm2、物体在水平投影面上反映的方向是（）A、上下、左右B、前后、左右C、上下、前后D、上下、左右3、剖切位置线的长度为（）A、6～10mmB、4～6mmC、5～8mmD、3～6mm4、正面斜二测Y轴的轴向变形系数为（）A、1B、0.5C、0.94D、0.825、正等测的轴间角是( )A、120°B、135°C、150°D、90°6、下面属于居住建筑的有（）A、住宅、宿舍、学校、办公楼；B、公寓、旅馆、商场、医院；C、火车站、商店、航空站、中小学校；D、宿舍、公寓、旅馆、住宅。

7、在绘制半剖视图时当对称线为水平线时，将外形投影绘于水平线的（a），剖视绘在水平中心线（b）。

A、上方B、下方C、左方D、右方8、在画斜二测圆的投影时所采用的方法是（）A、坐标法B、八点投影法C、同心圆法D、四心近似圆弧法9、挡雨板的代号是（）此题有诈A、YBB、DYC、GBD、MB10、梁和柱子的保护层厚度为（）A、15mmB、25mmC、35mmD、10mm三、作图题（59分）1、尺寸标注（6分）2、补全曲面体表面上点、线的三面投影（8分）3、根据两面视图补画第三面视图并画出正等测轴测图（15分）4、根据两面视图补画第三面视图（9分）5、读图，完成下列填空（21分）错误！未找到引用源。

建筑识图复习题一、单项选择题：1．图幅就是（）的大小。

A 图纸内所画建筑物的大小B 图框的大小C 建筑物在图上具有的范围大小D 图纸的大小2．图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐，汉字宜采用（）字体。

A 黑体字B 隶书C 宋体字D 长仿宋字3．平行排列的尺寸线的间距，宜为（）mm，一幅图内应保持一致。

A 10B 7～10C 5D 84．一条直线在正投影体系当中，其投影与实长的关系是（）。

A 小于B 大于C 等于D 不确定5．建(构)筑物剖面图的剖切符号宜注写在（）平面图上。

A 第一张B 标准层C 任一张D ±0.000标高的6．尺寸界线应用细实线绘制，一般应与被标注的长度垂直，一端应离开图样轮廓线不小于（）。

A 2mmB 5mmC 10mmD 7mm7．当直线在某一投影面上投影积聚为一点，另两投影同时平行于一条相应的投影轴且反映实长。

则它与投影面的关系是（）。

A 垂直B 平行C 斜交D 不确定8．若空间某直线在W面上反映实长，且垂直于V面，则它是（）。

A 侧平线B 正平线C 正垂线D 侧垂面9．直线在它所平行的投影面上的投影倾斜投影轴，且反映实长，其余两个投影平行于相关投影轴，其投影小于实长。

则它是（）。

A 垂直线B 平行线C 任意位置线D 倾斜10．平行于一个投影面，垂直于另两个投影面，这样的面称为（）。

A 平行面B 垂直面C 一般位置平面D 不确定11．一个平面的投影积聚成一直线，与投影轴的夹角反映平面对另外两投影面的倾角的实形；平面的另两投影保留原几何形状但都小于实形。

则这一平面（）于某一投影面。

A 平行B 垂直C 斜交D 不确定12．定位轴线应用（）线绘制。

A 中实线B 细点画线C 细实线D 细虚线13．定位轴线一般应编号，编号应注写在轴线端部的圆内。

圆应用细实线绘制，直径为（），应在定位轴线的延长线上或延长线的折线上。

A 10mmB 8～10mmC 8mmD 14mm14．在基础平面图中，用（）表示基础底面轮廓线。

结构施工图习题答案结构施工图习题答案在学习结构施工图的过程中，习题是非常重要的一部分。

通过解答习题，我们可以巩固所学的知识，提高解决问题的能力。

下面将给出一些结构施工图习题的答案，希望能够对大家的学习有所帮助。

1. 问题：在一栋建筑物的结构施工图中，某一梁的截面尺寸为300mm×500mm，梁的长度为6m。

要求计算该梁的体积。

答案：梁的体积可以通过截面积乘以长度来计算。

梁的截面积为300mm×500mm=150000mm²，将其转换为m²，即0.15m²。

梁的长度为6m。

因此，梁的体积为0.15m²×6m=0.9m³。

2. 问题：在一栋建筑物的结构施工图中，某一柱的截面尺寸为400mm×400mm，柱的高度为3m。

要求计算该柱的体积。

答案：柱的体积可以通过截面积乘以高度来计算。

柱的截面积为400mm×400mm=160000mm²，将其转换为m²，即0.16m²。

柱的高度为3m。

因此，柱的体积为0.16m²×3m=0.48m³。

3. 问题：在一栋建筑物的结构施工图中，某一板的尺寸为2000mm×1000mm，板的厚度为50mm。

要求计算该板的体积。

答案：板的体积可以通过底面积乘以厚度来计算。

板的底面积为2000mm×1000mm=2000000mm²，将其转换为m²，即2m²。

板的厚度为50mm，将其转换为m，即0.05m。

因此，板的体积为2m²×0.05m=0.1m³。

4. 问题：在一栋建筑物的结构施工图中，某一墙的尺寸为3000mm×2000mm，墙的厚度为200mm。

要求计算该墙的体积。

答案：墙的体积可以通过底面积乘以厚度来计算。

墙的底面积为3000mm×2000mm=6000000mm²，将其转换为m²，即6m²。

综合施工图纸考试题在建筑工程领域，施工图纸是项目施工的重要依据，它详细地描绘了建筑物的各个部分，包括结构、布局、设备安装等。

对于建筑从业者来说，准确理解和掌握施工图纸是至关重要的技能。

下面我们就通过一套综合施工图纸考试题，来检验一下大家对施工图纸的掌握程度。

一、选择题（每题 5 分，共 30 分）1、在施工图纸中，通常用（）表示承重墙。

A 实线B 虚线C 点划线D 双实线2、建筑平面图上，标注的尺寸通常是以（）为单位。

A 米B 厘米C 毫米D 分米3、以下哪种符号在施工图纸中表示门窗洞口？（）A 矩形B 圆形C 三角形D 梯形4、施工图纸中，楼梯的踏步数量和高度通常在（）中表示。

A 平面图B 剖面图C 立面图D 详图5、电气施工图纸中，插座的符号通常是（）。

A 一个圆圈B 一个方块C 一个三角形D 一个半圆6、给排水施工图纸中，污水管通常用（）表示。

A 实线B 虚线C 粗实线D 粗虚线二、填空题（每题 5 分，共 30 分）1、建筑施工图纸中，指北针通常绘制在（）图上。

2、结构施工图中，梁的配筋信息一般在（）图中表示。

3、建筑剖面图中，剖切符号一般标注在（）图上。

4、暖通施工图纸中，风管的管径通常标注在（）上。

5、施工图纸中，比例 1:100 表示图上 1 厘米代表实际（）厘米。

6、建筑总平面图中，新建建筑物轮廓用（）线绘制。

三、简答题（每题 10 分，共 40 分）1、简述建筑平面图的主要内容和作用。

答：建筑平面图主要包括建筑物的墙、柱、门窗、楼梯、卫生间、厨房等的布局和位置。

它还会标注房间的名称、尺寸、门窗的位置和尺寸等信息。

作用在于能清晰地展示建筑物在水平方向上的布局和各部分之间的关系，为施工人员提供施工依据，帮助他们确定建筑物的位置、尺寸和结构，进行施工放线、砌墙、安装门窗等工作。

2、解释结构施工图中钢筋标注“Φ20@200”的含义。

答：“Φ20”表示钢筋的直径为 20 毫米，“＠200”表示钢筋的间距为200 毫米。

项目一复习题一、填空题1．图样上的尺寸由尺寸线、尺寸界线、尺寸起止符号和尺寸数字组成。

2．在建筑工程图样中图线以可见轮廓的宽度b为标准。

3．平面图形中所标注的尺寸，按其作用可分为定形尺寸和定位尺寸。

4．平面图形中的各组成部分的大小和相对位置是所标注的尺寸确定的。

5．图纸幅面分为A0、A1、A2、A3、A4，其中A2尺寸为420×５９４。

6．为了防止与阿拉伯数字中的某些数字混淆，因此有拉丁字母L、O、Z不宜在图中使用。

7．尺寸基准是标注定位尺寸起始位置的点或线。

8．圆及圆弧的尺寸标注中直径数字前应注字母Ф，半径数字前加注字母R。

9．尺寸起止符号一般用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时针45°角。

长度宜为2~3mm。

10．建筑工程图常选的比例为1:1、1：2、1:5、１：１０、1:20、1:50、１:１００、1:200、1:500、1:1000。

二，判断题１. 图样轮廓线、中心线可用作尺寸界线，也可用尺寸界线作尺寸线。

(×) ２. 尺寸起止符号其倾斜方向应与尺寸线成顺时针45°(×)３. 图样的比例是图形与实物相对应的面积之比。

（×）改：是对应的线性尺寸之比４. 《房屋建筑制图统一标准》可用于多种尺寸比例的规定。

（×）改：只规定常用建筑材料的图例画法，对其尺寸比例不作具体规定。

５. 图样上的尺寸单位，除去总平面图以米m为单位外，其余的都以毫米mm 为单位，图样中尺寸数字后面不写单位。

（×）６. 长度、直径、半径和角度属于定形尺寸。

（√）７. 尺寸标注应将小尺寸标注在内侧，大尺寸标注在外侧。

（√）８. 图纸幅面中，图纸的长边和短边都可随意改变。

（×）９.一般连接圆弧都可用作图方法确定其圆心，所以不必标出圆心的定位尺寸。

（√）１０.图样的轮廓线也可作尺寸界线。

（√）三．选择题１.尺寸数字的字号一般应大于或等于（C）号A7 B5 C3.5 D3２.相互平行的两条线，其间隙不宜小于图内粗线的宽度，且不宜小于(B) A0.6mm B0.7mm C0.8mm D1.0mm３.线性尺寸界线一般应与尺寸线垂直，同时应备注长度垂直其一端应离开图样不少于（A）。

建筑施工1 复习题及答案一、不定项选择题（每题2分，共20分）1、根据设计图纸进行建筑安装施工是基本建设程序的（）阶段。

A、设计文件B、建设准备C、组织建设D、建设实施2、建筑产品所具有的特点（）。

A、庞大B、多样C、流动D、固定3、建筑施工中的三材及（）。

A、材料B、钢材C、木材D、水泥4、组织施工时（）能做到工期短，充分利用工作面。

A、搭接施工B、平行施工C、依次施工D、流水施工5、（）是单位施工组织设计的核心。

A、施工方案B、施工程序C、施工流程D、施工参数6、劳动力均衡系数K接近1属于（）情况。

A、理想B、正常C、非正常D、极恶劣7、临时水、电管网和其他动力设施布置中消火栓间距不大于（）米。

A、80B、100C、120D、1408、在选择工地变压器时所选变压器功率应该（）变压器功率计算公式P=K〔∑Pmax／cosρ〕算出的结果。

A、小于B、等于C、大于D、无关9、某线路的实际进度比原计划快相应的B（B=△x／△T）值应该（）。

A、小于1B、大于1C、等于1D、等于010、确定工地物资储备量的相关因素包括（）。

A、储备期定额B、材料及半成品的总需量C、有关项目的施工工作日D、材料使用不均衡系数二、填空题（每题3分，共30分）1、基本建设程序一般可分为_________、________、__________、_________、___________五个阶段。

2、建筑工程预算按照不同的编制阶段和不同的作用可分为___________、____________、____________三种。

3、在工程用地范围内接通__________、___________、__________和__________的工作称为“三通一平”。

4、建筑工程中采用的施工方法有_________、_________、_________三种。

5、流水施工参数按性质不同分为__________、__________、__________。

一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为24mm，用细实线绘制。

6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。

7、工程制图图幅幅面主要有5种。

8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。

9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。

10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。

11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石。

二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（A）。

(A) (B) (C) (D) 2．建筑的耐火等级可分为( B )级。

A、3B、4C、5D、63、填充不得穿越尺寸数字，不可避免时。

应该是（A）A、图线断开B、二者重合C、省略标注D、前述均可4、7-9层的住宅属于（C）A、低层B、多层C、中高层 D 、高层5、建筑平面图中的中心线、对称一般应用。

（C）A、细实线B、细虚线C、细单点长画线D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（A）。

A、8-10mmB、11-12mmC、5-7mmD、12-14mm7、建筑施工图中索引符号的圆的直径为（B）。

A、8mmB、10mmC、12mmD、14mm8、建筑施工图上一般注明的标高是( B )。

A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明9、建筑物结构承重可分为( D )。

建筑类施工图习题第一节结构施工图1、钢筋混凝土结构中承受力学计算中拉、压应力的钢筋称为（ A )A、受力钢筋B、架立筋C、箍筋D、分布筋2、配筋图中的钢筋用（ B ）表示。

A、细实线B、粗实线C、虚线D、黑圆点3、标注Φ6＠200中，以下说法错误的是（ B )A、Φ为直径符号，且表示该钢筋为Ⅰ级B、6代表钢筋根数C、＠为间距符号D、200代表钢筋间距为200mm4、砖混结构房屋结构平面图一般没有（ B ）A、基础平面图B、底层结构平面布置图C、楼层结构平面布置图D、屋面结构平面布置图5、一般梁中保护层厚度为（ D ）A、10mmB、15mmC、20mmD、25mm6、一般板中保护层厚度为（ B ）A、5mmB、15mmC、20mmD、25mm7、按照钢筋所起的作用不同,在钢筋混凝土构件中没有（ D ）A、受力钢筋B、分布钢筋C、架立钢筋D、光滑钢筋8、钢筋混凝土基础的受力钢筋配置在基础底板的( B ）A、上部B、下部C、中部D、以上均可9、钢筋的种类代号“Φ”表示的钢筋种类是（A ）A、HPB235钢筋B、HRB335钢筋C、HRB400钢筋D、RRB400钢筋10、基础外轮廓线用（C ）绘制A、粗实线B、中粗实线C、细实线D、细虚线11、关于基础平面图画法规定的表诉中,以下正确的有（D )A、不可见的基础梁用细虚线表示B、地沟用粗实线表示C、穿过基础的管道洞口可用粗实线表示D、剖到的钢筋混凝土柱用涂黑表示12、分布钢筋不能起到的作用是（）A、固定受力钢筋B、均匀传递荷载C、保护受力钢筋D、与受力钢筋形成骨架13、梁平面注写方式标注时，当集中标注中的某项数值不适用与梁的某位置时，则应将该项数值( ）标注。

A、列表B、原位C、截面D、集中二、多选题：第一节房屋建筑工程图的基本知识1、建筑工程图中，标高的种类有( BCD ）几种。

A、测量标高B、绝对标高C、相对标高D、建筑标高E、结构标高2、房屋建筑工程图由哪几部分组成（ABCE ）A、建筑工程图目录B、建筑施工图C、结构施工图D、总平面图E、设备施工图3、以下关于定位轴线的说法正确的是（ABDE ）A、定位轴线由细点划线画出B、轴线的端部画细实线圆圈，编号写在圈内C、轴线的横向编号用大写拉丁字母表示D、轴线的竖向编号用大写拉丁字母表示E、竖向编号的编写顺序为自下而上4、下列说法正确的有（ABE ）A、索引符号的上半圆数字表示详图编号B、详图符号的上半圆数字表示详图编号C、详图符号的下半圆数字表示详图所在图纸的图号D、详图符号的下半圆为-—-时表示详图在本张图纸内E、索引符号的下半圆数字表示详图所在图纸的图号第二节建筑施工图1、建筑剖面图应标注（ABC )等内容。

（3）1、补全该施工图纵横向的轴线编号。

2、该工程的建筑平面图为平面图，有一处室外踏步，共级。

3、该工程图主出入口朝向为，室内外高差m。

4、该工程图中横向轴线编号自左到右是轴到轴；纵向轴线编号自下而上是轴到轴。

5、该工程东西向总长m，南北向总长m。

6、底层餐厅地面标高m，室外标高为m。

7、该工程的1＃卫生间内卫生洁具有和。

8、该平面图有一处尺寸标注错误，位置在轴间，即的宽度应标注为1200mm。

9、车库入口大门的坡道长度m，坡度是。

10、该工程的室内楼梯每级的踏面宽mm，踢面高度为mm。

11、该工程的佣人房间的开间为mm，进深为mm。

（4）1、阳台侧面装修做法：。

2、立面图的外形轮廓线用线表示，室外地坪线用线表示；3、室外地坪标高为，女儿墙的压顶面处的标高为；4、房屋的总高度为m。

（5）1、基础墙厚度为mm；2、室内外高差为m；3、垫层厚度为mm；长、宽分别为、mm。

4、垫层底面标高为m；5、基础埋置深度为室内地面以下m；6、防潮层设在室内地面以下mm处。

（6）本住宅的平面组合为梯户，每层户，每户有室厅和间厨房、间卫生间。

其中卧室的开间、、有三种，起居室开间为，进深，建筑物长宽。

该层室内标高为。

厨房标高为，卫生间标高为。

参考答案（3）1、补全该施工图纵横向的轴线编号。

2、4、5；B、C、E；2、该工程的建筑平面图为一层平面图，有一处室外踏步，共4 级。

3、该工程图主出入口朝向为座北朝南，室内外高差0.300 m。

4、该工程图中横向轴线编号自左到右是1 轴到11 轴；纵向轴线编号自下而上是A 轴到H 轴。

5、该工程东西向总长14.570 m，南北向总长12.170 m。

6、底层餐厅地面标高0.300 m，室外标高为-0.300 m。

7、该工程的1＃卫生间内卫生洁具有洗脸盆和坐便器。

8、该平面图有一处尺寸标注错误，位置在H轴交5～8 轴间，即C-2 的宽度应标注为1200mm。

9、车库入口大门的坡道长度0.9 m，坡度是1：6 。

初级工程测量工
一、填空
1.建筑施工图简称建施,结构施工简称结施。
2.每一张纸的图标均设在图纸的右下角。
3.建筑施工图上常用的线型有实线、虚线、点划线、折断线和波浪线。
4.某图样比例是1:100,其意义是图上长1cm表示物体际长1米。
5.标高分绝对标高和相对标高,标高单位是米。
6.定位轴线编号2/A表示A轴线以后附加的第2根轴线。
35.基座主要由轴座、脚螺旋、底座和三角压板构成。
36.支承仪器上部并与三脚架连接的是基座。
37.水准仪进行水准测量时进行的三个步骤是水准仪的安置与粗平、调焦与瞄准、精平与读数。
38.水准仪上的制动螺旋和微动螺旋是为了瞄准目标用。
39.水准尺有塔尺和板尺两种。
40.经纬仪的主要作用就是完成水平角和竖直角的测量工作。
A．控制照准部竖直方向转动 B．控制望远镜竖直方向转动
C．控制照准部水平方向转动 D．控制竖直度盘
13.水准测量中转点的作用是( C )。
A．传递前视读数 B．传递后视读数
C．传递高程 D．因转点可多可少故无作用
14.用望远镜调焦看清目标的程序( A )。
B．平均分配,符号与角度闭合差相同
C．与角度大小成正比例分配, 符号与度闭合相反
D．与角度大小成正比例分配,符号与角度闭合差相同
7.十字丝交点与物镜光心的连线称为( D )。
A．水准管轴 B．竖轴 C．横轴 D．视准轴
8.水准测量中,视差产生的原因( D )。
A．十字丝横丝垂直于竖轴 B．十字丝横丝垂直于竖轴
A．前视读数 B．后视读数
C．前视读数或后视讯数 D．前视读数和后视读数
