建筑结构施工图概述

建筑结构施工图识读建筑结构施工图识读§16-1 建筑工程施工图概述一、建筑工程施工图的作用工程图纸是工程界的技术语言，是表达工程设计和指导工程施工必不可少的重要依据，是具有法律效力的正式文件，也是重要的技术档案文件。

二、建筑工程施工图的设计建筑工程图纸的设计，一般是由业主通过招标投标选择具有相应资格的设计单位，并与之签订设计合同，进行委托设计的（按有关规定可以不招标投标的设计项目，可以直接委托）。

建设项目的设计工作一般分为初步设计、技术设计和施工图设计三个阶段。

技术上不太复杂的项目，可以按扩大的初步设计（扩初设计）和施工图设计两个阶段进行。

大型的和重要的民用建筑工程，在初步设计前增加方案设计阶段（进行设计方案的优选）。

三、建筑工程施工图的种类建筑工程施工图通常包括建筑施工图、结构施工图、设备施工图。

建筑施工图主要用以表示房屋建筑的规划位置、外部造型、内部各房间的布置、内外装修、材料构造及施工要求等，其主要内容包括建筑设计总说明、建筑总平面图、各层平面图、立面图、剖面图及详图等。

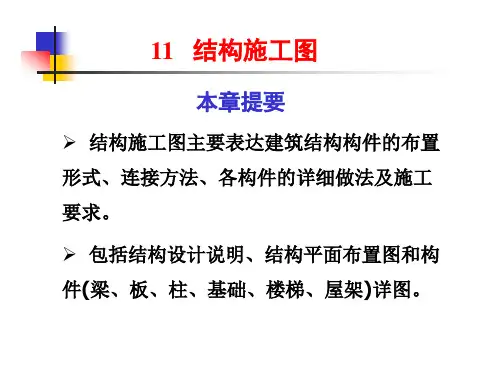

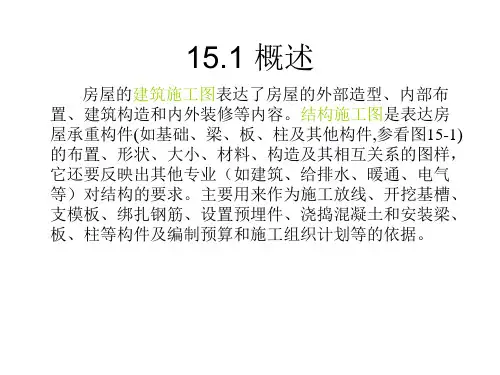

结构施工图主要用以表示房屋结构系统的结构类型、构件布置、构件种类、数量、构件的内部构造和外部形状、大小以及构件间的连接构造。

设备施工图主要表达房屋给水排水、供电照明、采暖通风、空调、燃气等设备的布置和施工要求等。

主要包括各种设备的布置平面图、系统图和施工要求等内容。

设施图可按工种不同进一步分为水施图、暖通图、电施图等。

四、结构施工图包括的内容不同类型的结构，其施工图的具体内容与表达也各有不同，但一般包括下列三个方面的内容：1、结构设计说明本工程结构设计的主要依据；设计标高所对应的绝对标高值；建筑结构的安全等级和设计使用年限；建筑场地的地震基本烈度、场地类别、地基土的液化等级、建筑抗震设防类别、抗震设防烈度和混凝土结构的抗震等级；所选用结构材料的品种、规格、型号、性能、强度等级、受力钢筋保护层厚度、钢筋的锚固长度、搭接长度及接长方法；所采用的通用做法的标准图图集；施工应遵循的施工规范和注意事项。

建设工程施工图概述随着社会的发展和经济的不断增长，建设工程日益成为城市发展和人们生活的重要组成部分。

建设工程的施工图是实施工程施工的重要文书之一，是建设工程设计编制和审查的基础，是保证工程质量和施工进度的重要依据。

本文将对建设工程施工图进行概述，包括施工图的基本概念、编制流程和注意事项等内容，以期为相关人员提供参考和指导。

一、建设工程施工图的基本概念1.施工图的定义施工图是在设计图等依据上，由施工单位根据施工实际需要制定的，为指导工程实际施工所准备的一种图纸和文字资料。

施工图是建筑施工的主要依据，它上面标明了建筑的各种尺寸、位置、布局和施工方法。

2.施工图的种类施工图根据工程的不同阶段和内容，可以划分为总平面图、立面图、剖面图、细部图以及施工工艺图等。

总平面图主要用于布置建筑的位置和相对位置；立面图用于表达建筑的外观；剖面图用于表达建筑的内部结构；细部图用于表达建筑的细节；施工工艺图用于指导施工人员进行施工。

二、建设工程施工图的编制流程1.勘察设计建设工程施工图的编制流程首先要进行勘察设计。

设计单位根据勘察成果和设计要求进行设计，制定初步设计方案。

2.初步设计初步设计完成后，需建设单位组织对初步设计方案进行评审，满足设计要求并取得审图意见后方可进入设计深化阶段。

3.施工图深化施工图深化是指将初步设计方案进行细化和完善，添加施工所需的详细信息和说明，形成施工图纸。

在设计深化过程中，需要充分考虑施工的实际情况和要求，确保施工图的可实施性。

4.审图施工图深化完成后，需进行审图。

审图是指设计单位组织专业人员对施工图进行审查，确保施工图符合国家相关标准和规范。

5.施工图发布经过审图合格后，施工图即可发布。

建设单位根据施工图进行招投标，选择合适的施工单位。

6.施工方案编制施工单位根据施工图进行施工方案的编制，确定施工方法、工期、人员配备等；同时制定施工计划，并进行施工组织设计。

7.施工实施施工方案编制完成后即可开始施工。

建筑施工图概述1．房屋工程图建造房要经过设计与施工两个阶段。

设计时需要把想象中的房屋用图形表示出来，这种图形统称为房屋工程图,简称房屋图。

2．房屋施工设计图直接用来为施工服务的图样，是建造房屋的技术依据，则庆做到整套图纸完整统一、尽挤全、明确无误等。

这类图纸称为房屋施工设计图，简称施工图。

3．房屋设计步骤（1）初步设计阶段；（2)施工图设计阶段；(3）技术设计阶段初步设计阶段：必须首先提出各种初步设计方案，画出简略的房屋平、立、剖面设计图和总体布置图以及各设计方案的技术、经济指标和工程概算等（对于有些建筑，常加绘给予人们具有视觉印象和造型感受的透视图)作为设计过程中用来研究、比较、审批等反映概貌和设计意图的图样，称为房屋精步设计图。

这种粗步设计图样中的平、立、剖面图常用1：200、1:400等的比例来绘制。

有时也可用1：100的比例绘制。

施工图设计阶段：它的主要任务是为施工服务，即在初步设计的基础上，结合建筑结构，设备等各工程的相互配合、协调、校核和调整，并把满足工程施工的各项具体要求反映在图纸中。

技术设计阶段：对于大型的比较复杂的工程也有采用三个设计阶段的，即在两个设计阶段之间还有一个技术设计阶段，用来＊入解决各工种之间的协调等的技术下。

初步设计图和施工图，在图示原理和绘制方法上是一致的，但它们在表达内容的深入和详尽的程度上却有很大的原则.施工图在图纸的数量上要齐全无缺，在工种上要增添各种设备的设计图。

一、房屋的组成建筑物按其使用功能通常可分为:1．工业建筑（厂房、仓库、动力间等）2．农业建筑（谷创始、饲养场、拖拉机站等）3．民用建筑：居住建筑（住宅、宿舍、公寓等）；公共建筑（学校、旅馆、会堂等)。

各种不同的建筑物，尽管它们在使用要求、空间组成、外型处理、结构型式、构造方式及规模大小等各自有着种种特点。

但构成建筑物的主要部分是由：基础、墙（或柱)楼（地面)人面、屋顶、楼梯、门、窗等部分组成。

此外，一般建筑物尚有台除(坡道)、雨蓬、阳台、雨水管、明沟(或散水）以及其它各种构配件和装饰等。

项目2 框架结构工程识图与会审单元1 建筑工程施工图概述▪单元学习目标：熟悉建筑工程施工图的设计程序及工程图种类；熟悉建筑与结构施工图的一般制图规则；掌握建筑与结构施工图的组成和主要内容；能够收集与施工图相关的技术资料，学会查阅常用标准图集。

1.1 建筑工程施工图的设计程序及工程图种类一、建筑工程施工图设计程序及工程图种类1.建筑工程施工图的设计程序“建筑工程”在《中华人民共和国建筑法》有明确的定义，是指各类房屋建筑及附属设施的建造和与其配套的线路、管道、设备的安装活动。

一幢建筑物一般是由基础、墙体(或柱)、楼地层(或梁)、楼梯、屋顶、门窗等六大部分组成。

“配套的线路、管道、设备的安装活动”是指建筑配套的电气、通信、煤气、给水、排水、空气调节、电梯、消防等线路、管道和设备的安装活动。

建筑工程施工图设计工作一般按初步设计和施工图设计两个阶段进行。

复杂项目项目还有技术设计阶段（扩大初设）。

施工图设计是根据已批准的初步设计进行编制的，施工图纸一般要经审图部门审核。

2.工程图种类建筑工程施工图是指利用正投影的方法把所设计房屋的大小、外部形状、内部布置和室内装修，各部结构、构造、设备等的做法，按照国家制图标准详尽、准确地表达出来，并注写尺寸，同时用文字说明建筑工程所用材料以及生产、安装等的要求，用以指导施工的图样。

是设计人员的最终成果，也是施工单位进行施工的主要依据。

根据建筑工程建设过程中各个阶段的不同要求，建筑工程图分为方案设计图、建筑工程施工图和建筑工程竣工图。

由于建设过程中各个阶段的任务要求不同，各类图纸所表达的内容、深度和方式也有差别。

方案设计图主要是为征求建设单位的意见和供有关主管部门审批；建筑工程施工图是施工单位组织施工的依据；建筑工程竣工图是工程完工后按实际建造情况绘制的图样，作为技术档案保存起来，以便于需要的时候查阅。

建筑工程施工图按其内容和专业分工不同分为：总图、建筑施工图、结构施工图、给水排水施工图、暖通施工图和电气施工图等。

建筑施工图概述建筑施工图是建筑设计的重要组成部分，是建筑师将设计方案转化为可实施的施工方案的重要工具。

本文将从施工图的定义、作用、制作流程、注意事项等方面进行概述。

一、施工图的定义施工图是建筑设计的具体实施方案，是建筑师将设计方案转化为可实施的施工方案的重要工具。

施工图包括建筑平面图、立面图、剖面图、构造图、细部图等，是建筑施工的基础。

二、施工图的作用1.指导施工施工图是建筑施工的指导书，包含了建筑的各个细节和构造，能够指导施工人员进行施工。

2.保证施工质量施工图能够保证施工质量，因为它包含了建筑的各个细节和构造，能够指导施工人员进行施工，从而保证施工质量。

3.控制施工成本施工图能够控制施工成本，因为它包含了建筑的各个细节和构造，能够指导施工人员进行施工，从而避免了施工中的浪费和重复。

三、施工图的制作流程1.确定设计方案在制作施工图之前，需要确定设计方案，包括建筑的功能、形式、结构等。

2.制作初步设计图根据设计方案，制作初步设计图，包括建筑平面图、立面图、剖面图等。

3.制作施工图根据初步设计图，制作施工图，包括建筑平面图、立面图、剖面图、构造图、细部图等。

4.审核施工图审核施工图，确保施工图的准确性和可行性。

5.发布施工图发布施工图，供施工人员进行施工。

四、施工图制作的注意事项1.准确性施工图必须准确无误，包括建筑的各个细节和构造，以确保施工的顺利进行。

2.可行性施工图必须具有可行性，能够指导施工人员进行施工，避免施工中的浪费和重复。

3.规范性施工图必须符合相关的规范和标准，以确保建筑的安全和质量。

4.细节性施工图必须包含建筑的各个细节和构造，以确保施工的顺利进行。

总之，建筑施工图是建筑设计的重要组成部分，是建筑师将设计方案转化为可实施的施工方案的重要工具。

制作施工图需要注意准确性、可行性、规范性和细节性等方面，以确保建筑的安全和质量。
