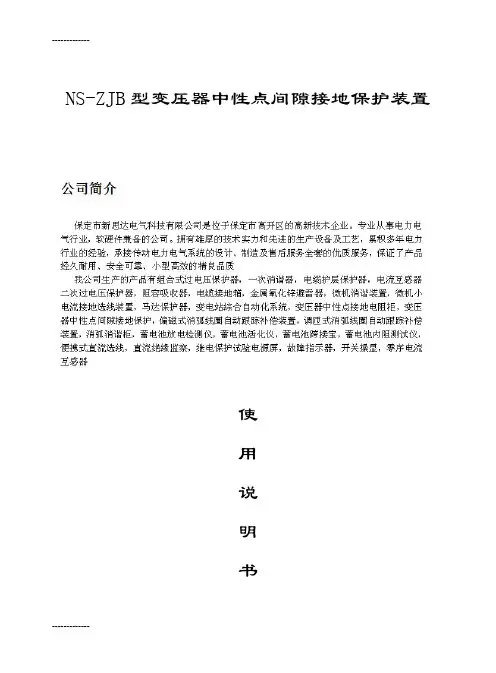

(整理)NS-ZJB变压器中性点间隙接地保护装置

(整理)NS-ZJB变压器中性点间隙接地保护装置

NS-ZJB型变压器中性点间隙接地保护装置使用说明书保定市新思达电气科技有限公司NS-ZJB系列变压器中性点间隙接地保护装置一、 概 述1、NS-ZJB 型变压器中性点间隙接地保护装置专用于110KV 、220KV 、330KV 、500KV 电力变压器中性点，以实现变压器中性点接地运行或不接地运行两种不同的运行方式；从而避免由于系统故障，引发变压器中性点电压升高造成对变压器的损害。

本产品广泛应用于电力、冶金、石化、建筑、环保等领域。

2、一般来说，棒间隙为极不均匀电场，放电电压不稳定分散性大决定其保护性能差。

球间隙为均匀电场放电电压稳定，分散性小保护性能好。

球间隙现场调试比较容易，用户可根据自己地区情况现场调试；而棒间隙尖顶特别难对准，所以现场调试难度大。

球间隙采用不锈钢球表面镀银、成本高并且固定要求高，所以许多厂家为降低成本而采用棒间隙，忽略了使用效果。

3、 电流互感器选用：采用环氧树脂浇注的干式电流互感器。

电流互感器装在不锈钢箱体里，不受环境气候影响，使用寿命长，使保护不会出现误动或拒动且稳定可靠。

二、 技术数据NS-ZJB 型变压器中性点间隙接地保护装置的技术数据如下表：产品型号说明产品型号 变压器额定电压 kV 变压器中性点耐受电压 隔离开关 氧化锌避雷器 放电间隙电流互感器 雷电全波和截波耐受电压 kV (峰值) 1min 工频 kV (有效值) 额定电流 A 操动机构 额定电压 kV (有效值) 持续运行电压 kV (有效值) 直流1mA 参考电压 kV 不小于 8/20µs 雷电冲击电流残压 kV（峰值)工频放电电压kV±10%(有效值) 型式 变比NS-ZJB-11011025095 400 CS8-5（手动）或 CJ6（电动） 725810318683环氧树脂浇注全封闭支柱式10kV 100/5200/5300/5 400/5 500/5600/5 NS-ZJB-220220320 200 600 144116 205 320166 NS-ZJB-330330440 292 600 CJ6（电动）207 166 292 440252NS—ZJB—/S代表手动机构D代表电动机构系统电压等级变压器中性点间隙接地保护成套装置保定市新思达电气科技有限公司我公司为专业生产厂家，技术力量雄厚，售前的技术交流咨询可随时到位。

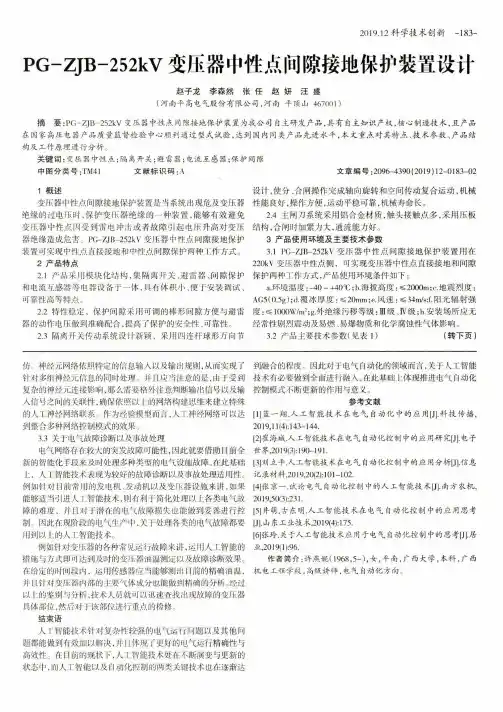

PG-ZJB-252kV变压器中性点间隙接地保护装置设计

PG-ZJB-252kV变压器中性点间隙接地保护装置设计

220kV变压器中性点侧，可实现变压器中性点直接接地和间隙 保护两种工作方式，产品使用环境条件如下：
a.环境温度:-40 ~ +40P ; b.海拔高度：W2000m; c.地震烈度： AG5(0.5g);d.覆冰厚度：W20mm;e.风速：W34m/s;f.阳光辐射强 度：W1000W/m2;g.外绝缘污秽等级：HI级、N级;h.安装场所应无 经常性剧烈震动及易燃、易爆物质和化学腐蚀性气体影响。
2.3隔离开关传动系统设计新颖，采用四连杆球形万向节
3.2产品主要技术参数(见表1)
(转下页)
仿。神经元网络依照特定的信息输入以及输出规则.从而实现了 针对多组神经元信息的同时处理。并且应当注意的是，由于受到 复杂的神经元连接影响，那么需要格外注意判断输出信号以及输 入信号之间的关联性，确保依照以上的网络构建思维来建立特殊 的人工神经网络联系。作为经验模型而言,人工神经网络可以达 到整合多种网络控制模式的效果。
瓯定电压 工频参考电压 直流参考电压 局部放电 无线电干扰电压试验
0.75倍直流参考电压下泄睡电流试验 雷电冲击残压试验 操作冲击残压试验 外绝缘额定短时工频耐受电压 外绝缘倾定雷电冲击耐受电压
型号 变比
精度 容量
型式 间隙调整范围
单位 kV kV kV
A kA kV kV kV uQ 次
kV kV kV PC uV uA kV kV kV kV
3.3关于电气故障诊断以及事故处理 电气网络存在较大的突发故障可能性,因此就要借助目前全 新的智能化手段来及时处理多种类型的电气设施故障。在此基础 上，人工智能技术表现为较好的故障诊断以及事故处理适用性。 例如针对目前常用的发电机、发动机以及变压器设施来讲,如果 能够适当引进人工智能技术，则有利于简化处理以上各类电气故 障的难度，并且对于潜在的电气故障损失也能做到妥善进行控 制因此在现阶段的电气生产中，关于处理各类的电气故障都要 用到以上的人工智能技术。 例如针对变压器的各种常见运行故障来讲，运用人工智能的 措施与方式即可达到及时的变压器油温测定以及故障诊断效果。 在给定的时间段内，运用传感器应当能够测出目前的精确油温, 并且针对变压器内部的主要气体成分也能做到精确的分析。经过 以上的鉴别与分析.技术人员就可以迅速查找出现故障的变压器 具体部位,然后对于该部位进行重点的检修。 结束语 人工智能技术针对复杂性较强的电气运行问题以及其他问 题都能做到有效加以解决，并且体现了更好的电气运行精确性与 高效性。在目前的现状下，人工智能技术处在不断演变与更新的 状态中，而人工智能以及自动化控制的两类关键技术也在逐渐达

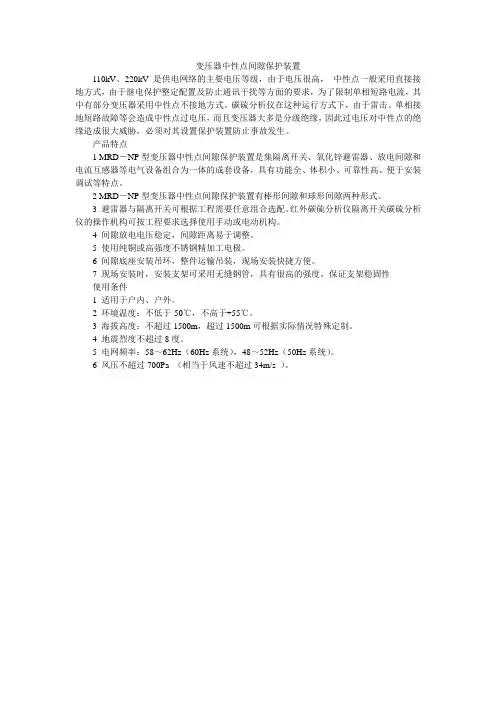

变压器中性点间隙保护装置

变压器中性点间隙保护装置

变压器中性点间隙保护装置
110kV、220kV是供电网络的主要电压等级，由于电压很高，中性点一般采用直接接地方式，由于继电保护整定配置及防止通讯干扰等方面的要求，为了限制单相短路电流，其中有部分变压器采用中性点不接地方式。

碳硫分析仪在这种运行方式下，由于雷击、单相接地短路故障等会造成中性点过电压，而且变压器大多是分级绝缘，因此过电压对中性点的绝缘造成很大威胁，必须对其设置保护装置防止事故发生。

产品特点
1 MRD－NP型变压器中性点间隙保护装置是集隔离开关、氧化锌避雷器、放电间隙和电流互感器等电气设备组合为一体的成套设备，具有功能全、体积小、可靠性高、便于安装调试等特点。

2 MRD－NP型变压器中性点间隙保护装置有棒形间隙和球形间隙两种形式。

3 避雷器与隔离开关可根据工程需要任意组合选配。

红外碳硫分析仪隔离开关碳硫分析仪的操作机构可按工程要求选择使用手动或电动机构。

4 间隙放电电压稳定，间隙距离易于调整。

5 使用纯铜或高强度不锈钢精加工电极。

6 间隙底座安装吊环，整件运输吊装，现场安装快捷方便。

7 现场安装时，安装支架可采用无缝钢管，具有很高的强度，保证支架稳固性
使用条件
1 适用于户内、户外。

2 环境温度：不低于-50℃，不高于+55℃。

3 海拔高度：不超过1500m，超过1500m可根据实际情况特殊定制。

4 地震烈度不超过8度。

5 电网频率：58～62Hz（60Hz系统），48～52Hz（50Hz系统）。

6 风压不超过700Pa （相当于风速不超过34m/s ）。

一种变压器中性点保护间隙动作的装置[实用新型专利]

一种变压器中性点保护间隙动作的装置[实用新型专利]

专利名称：一种变压器中性点保护间隙动作的装置
专利类型：实用新型专利
发明人：王亚舟,严骏宏,严玉婷,黄炜昭,邓世聪,陈瑞珍,王羽,张亚冰,卢旭,鲁海亮,陈潇
申请号：CN201320513968.5
申请日：20130822
公开号：CN203536938U
公开日：
20140409
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种变压器中性点保护间隙动作的装置，包括：羊角间隙及安装在羊角间隙中间位置的金属板，通过调节金属板的位置可调节间隙的各种动作特性，如提高雷电过电压耐受值的同时降低其工频过电压的击穿值。

本实用新型还公开了一种用于变压器中性点保护间隙动作的方法。

实施本实用新型的用于变压器中性点保护间隙动作的方法及装置，能够降低避雷装置由于通电电流时间过长而发生爆炸的几率，保证电网可靠运营。

申请人：深圳供电局有限公司,武汉大学
地址：518000 广东省深圳市罗湖区深南东路4020号电力调度通信大楼
国籍：CN
代理机构：深圳汇智容达专利商标事务所(普通合伙)
更多信息请下载全文后查看。

变压器中性点间隙接地保护装置[实用新型专利]

变压器中性点间隙接地保护装置[实用新型专利]

专利名称：变压器中性点间隙接地保护装置专利类型：实用新型专利
发明人：冯西正,周立安,杨占群,刘建辉,吴建彬申请号：CN200920103854.7
申请日：20090724
公开号：CN201541119U
公开日：
20100804
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种变压器中性点间隙接地保护装置，隔离开关、避雷器、放电间隙和电流互感器安装在支架上；放电间隙的两电极为棒形，其端头为半球形，由钛基铂金制成，至少一个电极上设有间隙距离调整机构，其中一个电极安装在避雷器上端，另一个电极安装在电流互感器上，通过电流互感器接地，两电极棒的端头形成的放电间隙呈“一”字形。

本实用新型结构紧凑、合理，体积小，现场施工省时、省力，施工周期短，施工占地面积小。

间隙电场分布均匀，分散性小，准确性高，放电间隙的电极端头可长久在室外而不锈蚀，且在电击冲击下不变形，无需更换，维护工作量小。

放电间隙呈水平方向，在雨雪、大风天气时，不会造成放电间隙短路或者间隙缩短，间隙距离变大现象。

申请人：保定中恒电气有限公司
地址：071051 河北省保定市高新区竞秀街677号火炬产业园
国籍：CN
代理机构：保定市燕赵恒通知识产权代理事务所
代理人：杨玉清
更多信息请下载全文后查看。

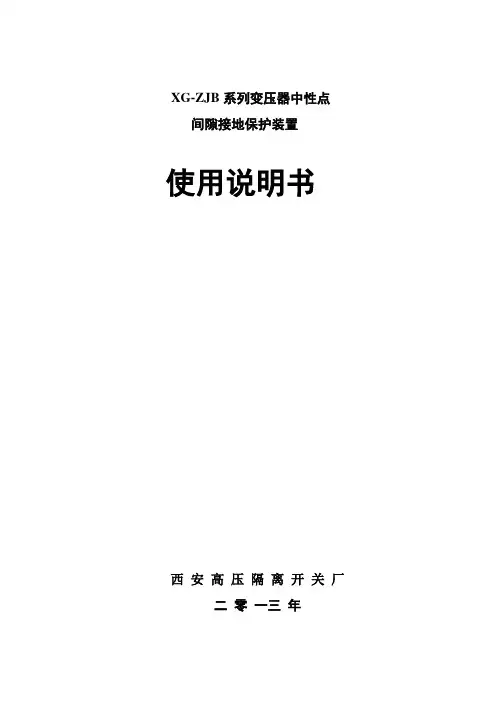

XG-ZJB-110中性点成套装置说明书

XG-ZJB-110中性点成套装置说明书
2、设计新颖，整体安装
XG-ZJB型变压器中性点间隙接地保护装置集隔离开关、氧化锌避雷器、放电间隙和电流互感器等电气设备于一体的成套设备，具有体积小，安装调试方便，可靠性高的特点。
3、有效保护，特性稳定
XG-ZJB型变压器中性点间隙接地保护装置主要采用球形放电间隙方式，比惯用的棒形放电间隙放电电压准确率高、分散性小、特性稳定，与避雷器特性及主要变压器的绝缘配合精确、充分有效，热容量大，不易烧损。提高了保护安全性和保护效果。
四、
1、适用于户内、外。
2、环境温度：不低于－40℃，不高于＋55℃；相对湿度：不大于95%（25℃）。
3、海拔高度不超过4000m，超出4000m可根据实际情况特制。
4、地震烈度8度及以下地区；最大风速不超过35m/S。
5、电网频率：58～62Hz（60Hz系统）、48～52Hz（50Hz系统）。
2、一般来说，棒间隙为极不均匀电场，放电电压不稳定分散性大从而决定了其保护性能差。球间隙为均匀电场放电电压稳定，分散性小保护性能好。球间隙现场调试比较容易，用户可根据自己地区情况现场调试；而棒间隙尖顶特别难对准，所以现场调试难度大。球间隙采用不锈钢球,成本高并且固定要求高，所以许多厂家为降低成本而采用棒间隙，但是并没有考虑使用效果。
GB/T11022-1999《高压开关设备和控制设备的共用技术要求》,GB11032-2000《交流无间隙金属氧化物避雷器》,DL/T620-1997《交流电气装置的过电压保护及绝缘配合》,GB5583-1985 《互感器局部放电测量 》,DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、GB3111.1-1997《高压输变电设备的绝缘配合》及“国家电网公司十八项电网重大反事故措施”等国家及行业标准的有关规定设计、并配套专门的工艺流程、检验流程和设备，保证产品制造的流程化、标准化和专业化。

变压器中性点间隙接地保护装置应用研究

变压器中性点间隙接地保护装置应用研究
ｌ 气工程与自动化ＯＤ ｎｉ ｎｃｅｇ ｕ ｉｎｈａ 电 ．ｉｑ ｏｇｈｎ ｄ ｇｕ ａ ｇ ｙ Ｚｏ
＝ ！！ ！！ ！！ ！ ±！！ ！ ！ ＝ ！！ ！！！ ！ ！ ！＝ ＝＝ ＝＝一
变 压 器 中性 点 间隙接 地 保 护 装置 应用 研 究
丁双 松 徐 航
（ 兰溪 市 供 电局 ， 江 金 华 ３ １０ ） 浙 ２ １０
业化。 ２２ 有 效 保 护 ． 性 稳 定 ． 特
３３ ．
图 １ 接 地保护装置结构图
电 流 互 感 器 选 用
号， 如果其 他保 护 没有 正确 动作 ， 电流
或不接 地运 行 ２种 不同 的运行 方式 。
ቤተ መጻሕፍቲ ባይዱ
（ Ｈ 系统 ） （） ５ ｚ ０ 。 ６ 安装 场所 的空气 中不 应 含化 学腐 蚀气 体和蒸 气 ， 无爆 炸性 尘埃 。
３２ 使 用 注 意 事 项 ．
１ 技 术 数 据
变 压器 中性 点 间隙接 地保 护装 置 的技术 数据 如表 １ 示 。 所
《 高压 输 变 电设 备的 绝缘 配 合》 国家 电 网公 司十 八 项 电 网重 大 及“ 反事 故 措 施 ” 国 家及 行 业 标准 的有 关 规 定 设 计 ， 配 套 专 门的 等 并
工艺 流程 、 检验 流程 和 设 备 ， 证产 品制 造 的流 程 化 、 准 化和 专 保 标
摘
要： 基于 高压 线路变压器 中性 点电压升高造成对变压 器的损害 ， 究了中性点 间隙接 地保护装置 的设计思路与应用条件 ， 研 在分析接地
保 护 装 置 技 术 参 数 的 基 础 上 ，详 细 探 讨 了设 计 特 点 ，论 述 了工 程 实 践 中接 地 保 护 装 置 使 用 时 的注 意 事 项 与 中性 点 间 隙 对 接 地 装 置 稳 定 性 的 影

一种电力变压器中性点间隙保护装置[实用新型专利]

一种电力变压器中性点间隙保护装置[实用新型专利]

专利名称：一种电力变压器中性点间隙保护装置专利类型：实用新型专利
发明人：徐璞,赵俊岭,史小川
申请号：CN201020274638.1
申请日：20100729
公开号：CN201733072U
公开日：
20110202
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种电力变压器中性点间隙保护装置，尤其是适用于对110kV及以上电压等级电力变压器的中性点过电压的抑制和保护。

技术方案是包含安装在装置底座(1)上的隔离开关(2)、氧化锌避雷器(3)、电流互感器(4)和距离可调的放电间隙(5)、高度可调的放电间隙下支杆(6)，距离可调的放电间隙水平安装在氧化锌避雷器和电流互感器之间，放电间隙由高度可调的放电间隙下支杆支撑，高度可调的放电间隙下支杆设置在电流互感器上。

依本实用新型设计的变压器中性点间隙保护装置可以调整放电间隙的高度，可以和不同尺寸的氧化锌避雷器、电流互感器配合使用，提高了产品的标准化程度，增加了产品的可维护性，是一种理想的电力设备。

申请人：保定天威集团有限公司,保定天威北方电气自动化有限公司
地址：071051 河北省保定市银杏路198号金迪花园综合楼
国籍：CN
代理机构：唐山顺诚专利事务所
代理人：于文顺
更多信息请下载全文后查看。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

HT-ZJB变压器中性点间隙接地保护装置
HT-ZJB变压器中性点间隙接地保护装置
说明书
保定市惠通电气有限公司
目录
一、产品用途 (1)
二、引用标准 (1)
三、使用环境条件 (1)
四、型号含义 (2)
五、国家有关规定 (2)
六、技术数据 (4)
七、外形与地基安装图 (4)
八、外形及安装尺寸 (5)
九、运输及储存 (7)
十、安装要求 (7)
十一、产品验收 (7)
一、产品用途
中性点的运行方式不同，其技术特性和工作条件也不同，因而对运行的可靠性、设备绝缘及其保护措施的影响和要求也不一样。

HT-ZJB型变压器中性点间隙接地保护装置专用于110KV、220KV、330KV、500KV 电力变压器中性点，以实现中性点接地或不接地两种不同的运行方式而设计的，从而避免变压器中性点因受雷电冲击和故障引起电压升高、对变压器绝缘造成损害。

此产品可以广泛应用于电力、冶金、化工、煤炭行业。

二、引用标准
GB156-93 标准电压
GB/T 1985—89 交流高压隔离开关和接地开关
DL/T486 交流高压隔离开关和接地开关订货技术条件
DL/T593 高压开关设备的共用订货技术导则
DL/T615 交流高压断路器参数选用导则
DL/T620 交流电气装置的过电压保护和绝缘配合
GB/T 311—1997 高压输变电设备的绝缘配合
GB/T 775—1987 绝缘子试验方法
GB/T 5582—1993 高压电力设备外绝缘污秽等级
GB/T 7354—1987 局部放电测量
GB11032—2000 交流无间隙金属氧化物避雷器
GB/T 11604—1989高压电器设备天线电干扰测量方法
GB/T 16927—1997高电压试验技术
GB191-1990 包装储运图示标志
GB/T 2900-1989 电工名词术语避雷器
DL/T 620-1997 交流电气装置的过电压保护及绝缘配合
国电发[2000]589号防止电力生产重大事故的二十五项重点要求
三、使用环境条件
1．安装地点：户外。

2．产品结构：组合式柱上设备
3. 周围空气温度：
最高温度：+55℃
最低温度：-40℃
最大日温差：25K
日照强度：0.1W/cm2
4. 海拔高度:2000m
5. 最大风速:35m/s
6. 地震烈度: 8度
水平加速度:0.3g
垂直加速度:0.15g
7. 污秽等级: III级(2.8KV/cm)
8.覆冰厚度: 10mm
四、型号含义
HT－ZJB
操作机构，如：S：
电压等级，如：
变压器中性点
惠通公司
型号举例：HT-ZJB-220S 则为保定市惠通电气有限公司生产的220KV变压器中性点接地保护装置，操作机构为手动操作。

五、国家有关规定
根据国家电力公司制定的《防止电力生产重大事故的二十五项重点要求》〔国电发［2000］589号〕和有关网局《110-220KV变压器中性点过电压保护方式规定》，现摘录如下：
1、当220KV变电站有两台及以上主变运行时，应将其中一台主变高压绕组中性点直接接地。

2、110KV、220KV变压器不接地的中性点应装设间隙或采用避雷器与间隙并联保
护方式。

因接地故障形成局部不接地系统时间隙应动作；系统以有效接地方式运行、发生单向接地故障时，间隙不应动作；避雷器应能承受单向接地时中性点的稳态电压升高。

间隙的标准雷电波放电电压和避雷器雷电冲击残压应低于变压器中性点雷电冲击耐受水平。

3、220KV变压器〔自耦变除外〕的220KV绕组中性点为110KV绝缘水平〔LI400AC200〕，110KV绕组中性点为60KV绝缘水平〔LI325AC140〕，均应采用钢棒间隙与避雷器并联保护方式。

220KV绕组中性点宜选用Y1.5W-144/320型氧化锌，间隙距离宜选用300mm; 110KV绕组中性点宜选用Y1.5W-60/144型氧化锌，间隙距离宜选用140mm。

4、110KV变压器中性点采用以下保护方式
W-60/144型氧化锌110KV绕组中性点为60KV绝缘水平(LI325AC140),宜选用Y
1.5
避雷器与140mm距离的间隙相并联。

W-60/144型氧化锌110KV绕组中性点为44KV绝缘水平(LI250AC95),宜选用Y
1.5
避雷器与120mm距离的间隙相并联。

110KV绕组中性点为35KV绝缘水平(LI185AC85),可以采用单独间隙保护，间隙距离宜选用115mm。

有关各方可以根据当地海拔高度和空气湿度放电间隙距离作适当调整。

5、棒间隙采用φ16mm镀锌圆钢，端部形状接近半圆无棱角〔不允许焊接铜球〕，尾端应有螺纹以便调节，间隙应水平布置以防止雨水短接。

避雷器应加装放电记数器，以便于巡视人员监视。

6、变压器不接地的中性点应增设间隙〔过流、过压〕保护，当系统单向接地且失去接地中性点时，间隙过电压保护经0.3～0.5秒时限动作并跳开变压器各侧断路
取自于高压母线，动作器；低压侧有发电电源的应在变电站装设解列装置，其中3U
O
时限应与间隙保护动作时间相配合。

六、技术数据
HT-ZJB 型变压器中性点接地保护装置如果单相接地隔离开关采用GW13系列的技术数据如下表：
HT-ZJB 型变压器中性点接地保护装置如果单相接地隔离开关采用GW8系列的技术数据如下表：
七、外形与地基安装图
1.
变压器中性点电流互感器一般装设在变压器出线套管上，不包
括在本装置内。

本装置接线图如图4所示。

2.
订货时应告知变压器额定电压，
电流互感器变比，隔离开关额
定电流、操作机构形式，氧化锌避雷器额定电压等参数。

当未具体指定时，将按本说明书技术数据标准配置交货。

3.电流互感器二次侧设0.5/10P两个次级。

供测量保护使用。

不
用时应将其短路。

4.连接到变压器中性点的导线截面和型式由用户决定。

八、外形及安装尺寸
图1 110KV的中性点接地保护
图 2 110KV的中性点接地保护装置外形尺寸（电动机构）
图3 110KV的中性点接地保护装
图4 接线
安装尺寸如下表：单位：mm
九、运输及储存
1.HT-ZJB型变压器中性点间隙保护成套装置装箱运输。

2.运输中应防雨、轻放、向上直立、防碰。

3.存放时应保持直立状态，存放地点环境温度在－40℃～＋55℃范围内，
不允许有易燃易爆性气体及化学物质。

十、安装要求
1.设备可利用底座的4个安装孔进行吊装，不得把吊绳捆绑在瓷柱上，防
止损坏设备。

2.固定操作机构的槽钢支架和由操作机构到隔离开关导电杆转轴的钢管，
不在本装置的供货范围内。

均由安装单位现场制作，长度、尺寸现场确定。

3.设备应可靠接地。

4.产品的外形及尺寸以实际供货为准。

5.隔离开关的安装可参照附件GW8系列中性点隔离开关的安装说明进行。

十一、产品验收
1.外观检查：
检查设备外观完好，附件齐全状况。

外观检查完成后，解开避雷器与间隙连接母线排，打开隔离开关。

进行以下参数性能测试：
2.氧化锌避雷器测试：
a.工频1 mA参考电压试验：
在避雷器两端施加工频电压，当通过避雷器的电流等于1mA时，测量加在避雷器上的工频电压，该电压应不低于避雷器额定电压。

b.直流1mA参考电压试验：
在避雷器两端施加直流电压（直流电压的脉动部分不大于±1.5%），当通过避雷器的电流为1mA时，测量加在避雷器上的直流电压值，该电压应不得小于技术数据表中的规定值。

c.泄漏电流试验：
在避雷器两端施加0.75倍直流1mA参考电压，测出流过避雷器的漏电流，该电流值应不大于50μA。

注：严禁给避雷器做工频放电电压试验。

3.隔离开关机械操作和机械特性试验：
对隔离开关进行10次分、合闸空载操作，每次都应达到合闸位置和分闸位置。

且整个过程中隔离开关各部分无损害。

4.放电间隙测试：
工频放电电压试验：
在试验变压器原边串联一块10A及以上的电流表。

在间隙的进线端子与接地端子N之间施加工频电压，试验时施加到放电间隙的电压应从零开始，在高压侧能准确读数的条件下，迅速升压到间隙放电为止（观察电流表，当电流发生突变时，表明间隙放电，此刻的电压值应为工频放电电压值）。

每次放电后，应在0.2秒内切断工频电源。

每连续两次试验时间间隔不小于10S，测量次数为3次，每次所测的放电电压值应符合技术数据表中规定。

注：如果工频放电电压值超出范围，可对间隙进行微调。

在上述试验过程中无沿面放电、闪络现象，参数符合要求即为合格。

5.试验完毕，恢复试验前拆开的避雷器和间隙的连接母线排。
