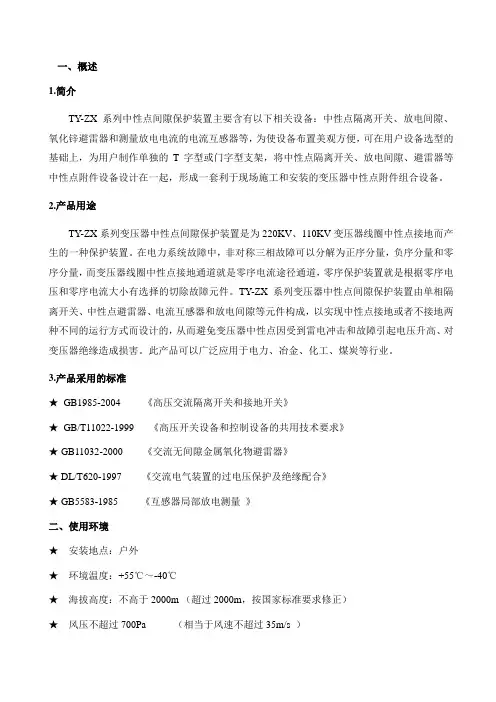

一、概述1.简介TY-ZX系列中性点间隙保护装置主要含有以下相关设备：中性点隔离开关、放电间隙、氧化锌避雷器和测量放电电流的电流互感器等，为使设备布置美观方便，可在用户设备选型的基础上，为用户制作单独的T字型或门字型支架，将中性点隔离开关、放电间隙、避雷器等中性点附件设备设计在一起，形成一套利于现场施工和安装的变压器中性点附件组合设备。

2.产品用途TY-ZX系列变压器中性点间隙保护装置是为220KV、110KV变压器线圈中性点接地而产生的一种保护装置。

在电力系统故障中，非对称三相故障可以分解为正序分量，负序分量和零序分量，而变压器线圈中性点接地通道就是零序电流途径通道，零序保护装置就是根据零序电压和零序电流大小有选择的切除故障元件。

TY-ZX系列变压器中性点间隙保护装置由单相隔离开关、中性点避雷器、电流互感器和放电间隙等元件构成，以实现中性点接地或者不接地两种不同的运行方式而设计的，从而避免变压器中性点因受到雷电冲击和故障引起电压升高、对变压器绝缘造成损害。

此产品可以广泛应用于电力、冶金、化工、煤炭等行业。

3.产品采用的标准★GB1985-2004 《高压交流隔离开关和接地开关》★GB/T11022-1999 《高压开关设备和控制设备的共用技术要求》★ GB11032-2000 《交流无间隙金属氧化物避雷器》★ DL/T620-1997 《交流电气装置的过电压保护及绝缘配合》★ GB5583-1985 《互感器局部放电测量》二、使用环境★安装地点：户外★环境温度：+55℃～-40℃★海拔高度：不高于2000m （超过2000m，按国家标准要求修正）★风压不超过700Pa （相当于风速不超过35m/s ）★覆冰厚度不超过10mm★污秽等级：Ⅲ级（2.8KV/cm）★地震烈度不超过8度★安装场所无易燃、易爆物质，没有频繁的剧烈震动三、产品特点1、附件组合整体为一，现场组装快捷方便。

2、棒间隙为一独立部件，选用不锈钢316材质间隙距离易于调整。

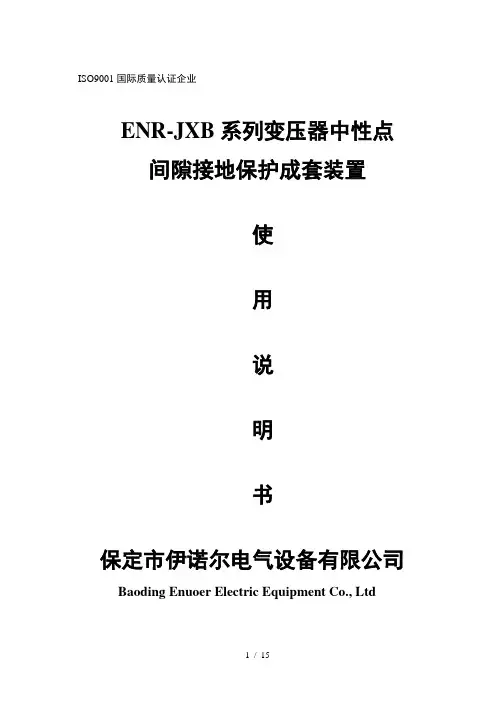

ISO9001国际质量认证企业ENR-JXB系列变压器中性点间隙接地保护成套装置使用说明书保定市伊诺尔电气设备有限公司Baoding Enuoer Electric Equipment Co., Ltd目录一、概述1二、产品型号及说明1三、一般使用条件2四、执行标准2五、装置工作原理3六、常规技术参数3七、产品特点4八、外形及安装尺寸5九、产品包装运输10十、产品验收及测试11十一、安装要求12十二、订货须知12十三、如版本更改，恕不另行通知12ENR-JXB系列变压器中性点间隙接地保护成套装置一、概述110kV、220kV、330kV是供电系统的主要电压等级，其中性点一般采用直接接地方式，由于继电保护整定配置及防止通讯干扰等方面的要求，同时为了限制单相短路电流，其中有部分变压器采用中性点不接地方式。

在这种运行方式下，由于雷击、单相接地短路故障等会造成中性点过电压，而且变压器大多是分级绝缘，因此过电压对中性点的绝缘造成很大威胁，须对其设置保护装置防止事故发生。

在我国110kV-330kV的电力系统中，变压器中性点保护主要采用避雷器和保护间隙并联运行的方式，这就是变压器中性点间隙接地保护成套装置，也称主变中性点接地组合设备。

ENR-JXB变压器中性点间隙接地保护成套装置通过将避雷器和间隙配合使用，利用了间隙放电的放电时延和金属氧化物避雷器无放电时延的特性，实现了高频瞬态过电压（雷击过电压、操作谐波过电压）下，避雷器动作，间隙不动作；工频过电压（单相接地过电压）下，间隙动作，实现快速保护。

另外，间隙和避雷器的伏秒曲线应在变压器绝缘伏安特性曲线之下，以实现与变压器的绝缘配合，保护变压器绝缘。

ENR-JXB变压器中性点间隙接地保护成套装置严格按照DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、GB311.1-1997《高压输变电设备的绝缘配合》、《防止电力生产重大事故的25项重点要求》辅导教材中有关间隙的技术要求等国家及行业标准的有关规定进行设计、制造。

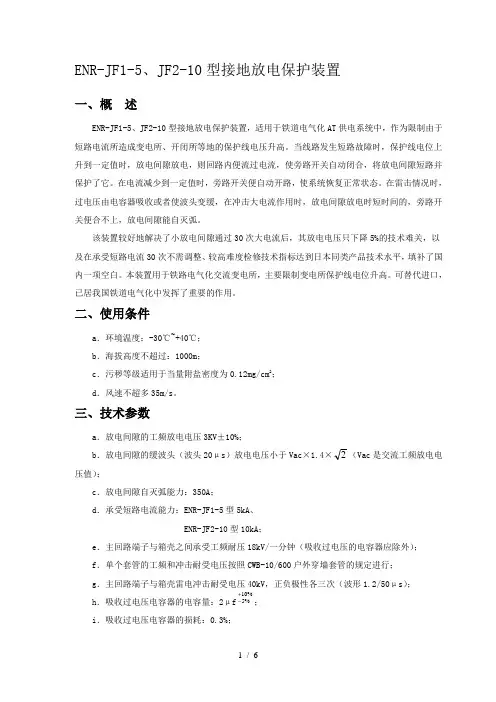

ENR-JF1-5、JF2-10型接地放电保护装置一、概述ENR-JF1-5、JF2-10型接地放电保护装置，适用于铁道电气化AT供电系统中，作为限制由于短路电流所造成变电所、开闭所等地的保护线电压升高。

当线路发生短路故障时，保护线电位上升到一定值时，放电间隙放电，则回路内便流过电流，使旁路开关自动闭合，将放电间隙短路并保护了它。

在电流减少到一定值时，旁路开关便自动开路，使系统恢复正常状态。

在雷击情况时，过电压由电容器吸收或者使波头变缓，在冲击大电流作用时，放电间隙放电时短时间的，旁路开关便合不上，放电间隙能自灭弧。

该装置较好地解决了小放电间隙通过30次大电流后，其放电电压只下降5%的技术难关，以及在承受短路电流30次不需调整、较高难度检修技术指标达到日本同类产品技术水平，填补了国内一项空白。

本装置用于铁路电气化交流变电所，主要限制变电所保护线电位升高。

可替代进口，已居我国铁道电气化中发挥了重要的作用。

二、使用条件a．环境温度：-30℃~+40℃；b．海拔高度不超过：1000m；c．污秽等级适用于当量附盐密度为0.12mg/cm2；d．风速不超多35m/s。

三、技术参数a．放电间隙的工频放电电压3KV±10%；b．放电间隙的缓波头（波头20μs）放电电压小于Vac×1.4×2（Vac是交流工频放电电压值）；c．放电间隙自灭弧能力：350A；d．承受短路电流能力：ENR-JF1-5型5kA、ENR-JF2-10型10kA；e．主回路端子与箱壳之间承受工频耐压18kV/一分钟（吸收过电压的电容器应除外）；f．单个套管的工频和冲击耐受电压按照CWB-10/600户外穿墙套管的规定进行；g．主回路端子与箱壳雷电冲击耐受电压40kV，正负极性各三次（波形1.2/50μs）；h．吸收过电压电容器的电容量：2μf%10%5+-；i．吸收过电压电容器的损耗：0.3%；j．吸收过电压电容器的耐受电压：交流 10 kV 1min；直流 30 kV 10s；k．旁路开关的合闸电流：JF1-5型300A±10%、JF2-10型400A±10%；在此电流时旁路开关的合闸时间小于0.1s。

主变220kv系统中性点间隙保护成套设备AL-JXB-220KV/D
220kv主变中性点间隙保护成套装置配置方案如下：
1、保护间隙
2、保护间隙+隔离开关GW13型/GW8型组合方案
3、保护间隙+隔离开关GW13型/GW8型+避雷器Y1.5-144/320组合方案
AL-JXB型变压器中性点间隙接地保护装置集隔离开关、氧化锌避雷器、放电间隙和电流互感器等电气设备于一体的成套设备，具有体积小，安装调试方便，可靠性高的特点。

保定奥兰电气科技有限责任公司为专业生产厂家，技术力量雄厚，售前的技术交流咨询可随时到位。

售后的安装技术指导可按用户要求及时进行。

紧凑型方案，一般只在安装空间受限制或要求降低成本的情况下采用，通常不作为优先推荐。

隔离开关也可以使用GW8系列，但考虑到设备的可靠和安装的方便，一般建议使用GW13系列。

除了推荐的配置方案，奥兰电气公司所设计的安装架尺寸也应作为标准尺寸推荐。

如果订购的设备更改了标准设计的尺寸，则需要考虑生产周期增加导致供货期延长的问题。

隔离开关断开时，变压器中性点通过变压器中性点保护间隙并联避雷器接地。

变压器在中性点非直接接地的状态下运行。

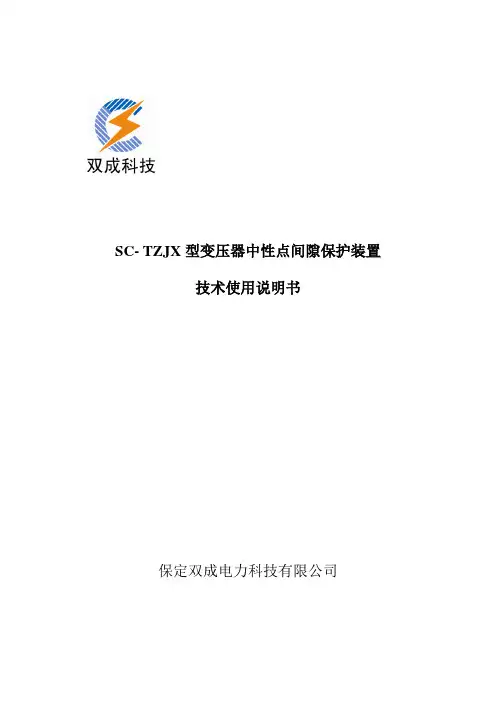

SC- TZJX型变压器中性点间隙保护装置技术使用说明书保定双成电力科技有限公司目录一、概述 (1)二、产品特点 (1)三、使用环境 (1)四、选型指南 (1)五、技术参数 (1)六、安装要求 (2)七、产品验收 (2)八、运输及贮存 (3)九、质量保证及服务 (3)一、概述SC-TZJX型变压器中性点间隙接地保护装置是为220kV、110kV变压器线圈中性点接地而生产的一种保护装置。

在电力系统故障中，非对称的三相故障可分解为正序分量、负序分量和零序分量，二变压器线圈中性点接地通道就是零序电流途径通道，零序保护装置就是根据零序电压和零序电流的大小有选择地切除故障元件。

SC-TZJX型变压器中性点间隙接地保护装置是由单相隔离开关、中性点避雷器、电流互感器和放电间隙等元件组成，以实现中性点接地或不接地两种不同的运行方式而设计的，从而避免变压器中性点因受雷电冲击和故障引起电压升高、对变压器绝缘早成损害。

此产品可广泛应用于电力、石油、化工、冶金、煤炭行业。

二、产品特点➢SC-TZJX型变压器中性点间隙接地保护装置是集隔离开关、氧化锌避雷器、放电间隙和电流互感器等电气设备组合为一体的成套设备，具有功能全、体积小、可靠性高、便于安装调试等特点。

➢SC-TZJX型变压器中性点间隙接地保护装置的间隙有棒形间隙和球形间隙两种形式，间隙放电电压稳定，间隙距离易于调整。

➢隔离开关与氧化锌避雷器可根据工程需要任意组合选配。

隔离开关的操作机构可按工程需要选择，可选配手动或电动操作机构。

➢使用纯铜精加工电极。

➢安装支架可采用无缝钢管，具有很高的强度，保证支架稳固性。

三、使用环境➢安装地点：户内或户外。

➢环境温度：-40℃～ +55℃➢海拔高度：< 2000m 。

➢地震烈度：8度。

水平加速度：0.3g水平加速度：0.15g➢污秽等级：III级。

➢覆冰厚度：10mm。

➢最大风速：35m/s。

四、选型指南五、技术参数SC-TZJX型变压器中性点间隙接地保护装置的技术参数表：六、安装要求➢连接到变压器中性点的导线截面和型式由用户决定。

ENR- BNR系列接地变压器、接地电阻成套装置ENR- BNR seriesgrounding transformer、earthing resistance cabinet使用说明书Instruction for use保定市伊诺尔电气设备有限公司Baoding Enuoer Electric Equipment Co., Ltd一、概述保定市伊诺尔电气设备有限公司拥有技术优秀的研发队伍和精良的设备,引进并消化国外的先进技术,长期致力于对中性点接地技术的产品研发.生产，对降低电网过电压、提高电网的安全性、可靠性，具有良好的效果。

我公司以优质不锈钢合金材料，开发生产的系列中性接地电阻柜装置.用于 6～35kV 系统，在电缆供电的系统中，接地电容电流较大。

当电流大于规定值时，有可能产生弧光接地过电压。

中性点采用电阻接地方式的目的就是给故障点注入阻性电流，其电阻分量电流为电容分量电流的1.05~1.1倍。

可以把故障电流限制得适度，提高继电保护灵敏度，同时使故障点仅可能发生局部轻微损伤，把暂态过电压限制到正常相对中性点电压的2.6倍，防止弧光过电压损坏主设备，同时对铁磁谐振过电压有显著作用。

I. IntroductionBaoding Enuoer Electric Equipment Co., Ltd . Ltd has professional R & D team and advanced equipment. The company introduces and localizes advanced foreign technologies, and has always focused on the research, development and production of neutral grounding products which have good effect on reducing overvoltage and improving security and reliability of power systems. The company developed series of neutral grounding stainless steel resistor cabinets with import special alloy for 6 – 35KV power systems. Grounding capacitance currents in a cable power system is comparatively large. The current may resulted in arc grounding overvoltage one it exceeds specified value. The purpose of grounding neutral point with a resistor is to introduce resistant current to the fault point so to enhance the sensitivity of relayprotection to limit a fault point to slight local damages at the same time, restrict transient overvoltage within 2.6 times of normal voltage at the neutral point to avoid damage of principal equipment resulted from arc overvoltage, and substantially suppress ferromagnetic resonance overvoltage.二、型号说明II Model description三、使用条件：1、海拨高度：不超过4000m2、环境温度：-40℃～+60℃3、相对湿度：不大于95%（25℃）4、安装场所：空气中不应含化学腐蚀气体和蒸汽，无爆炸性尘埃,电阻值 Resistance value额定电压值 Rated voltage value中性点接地电阻柜 Transformer neutral grounding resistor cabinet5、电网频率：48～52Hz（50 Hz系统），58～62 Hz（60 Hz系统）6、适用于：户内、户外7、电阻安装点：正常状态下中性点位移不超过运行相电压的3%特殊使用条件，请在订货时详细提出III Conditions of use:1 Altitude: no more than 4000m2 Ambient temperature: -40 ℃ ~ +60 ℃3 Relative humidity: no more than 95% (25 ℃)4 Installation site: there should be free of chemical etching gases, steam or explosive dust in the air5 Power frequency: 48 ~ 52Hz (50 Hz system), 58 ~ 62 Hz (60 Hz system)6 Installation environment: indoor, outdoor7 Installation point of resistor: normally the neutral point voltage displacement shall not be more than 3% of phase voltage;Special operation conditions shall be stated at the time of ordering.四.产品特点1.接地电阻柜柜体材质采用不锈钢板或冷轧钢板材质，外型美观，耐腐蚀性强，防护等级可达IP55。

变压器110KV/220KV中性点成套装置通用技术规范书1 总则1.1 一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

1.1.2投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。

投标人提供的中性点成套装置应符合招标文件所规定的要求。

1.1.3本招标文件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。

1.1.4如果投标人没有以书面形式对本招标文件技术规范的条文提出差异，则意味着投标人提供的设备完全符合本招标文件的要求。

如有与本招标文件要求不一致的地方，必须逐项在“投标人技术差异表”中列出。

如果没有不一致的地方，必须在“投标人技术差异表”中写明为“无差异”。

1.1.5本技术规范将作为订货合同的附件，与合同具有同等的法律效力。

本招标文件技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。

1.1.6本技术规范中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。

1.1.7本技术规范中通用部分各条款如与技术规范专用部分有冲突，以专用部分为准。

1.2 投标人应提供的资格文件投标人在投标文件中应提供下列合格的资格文件，否则视为非响应性投标。

1.2.1满足对投标人的资质要求的近年内相对应电压等级设备的销售记录及相应的最终用户的使用情况证明。

★1.2.2有权威机关颁发的ISO 9000系列的认证书或等同的质量管理体系认证证书。

1.2.3具有履行合同所需的生产技术和生产能力的有关资料（提供生产、检验设备一览表）。

★1.2.4投标人必须提供5年内投标产品或类似产品的整体及主要元件型式试验报告。

1.2.5投标人必须提供投标产品或类似产品的鉴定证书、产品的近期抽样试验报告及供货产品的逐个试验报告。

ISO9001国际质量认证企业ENR-JXB中性点间隙使用说明书保定市伊诺尔电气设备有限公司ENR-JXB系列中性点间隙一、概述1、ENR-JXB型中性点间隙专用于110KV、220KV、330KV、500KV电力变压器中性点，以实现变压器中性点接地运行或不接地运行两种不同的运行方式；从而避免由于系统故障，引发变压器中性点电压升高造成对变压器的损害。

本产品广泛应用于电力、冶金、石化、建筑、环保等领域。

2、一般来说，棒间隙为极不均匀电场，放电电压不稳定分散性大从而决定了其保护性能差。

球间隙为均匀电场放电电压稳定，分散性小保护性能好。

球间隙现场调试比较容易，用户可根据自己地区情况现场调试；而棒间隙尖顶特别难对准，所以现场调试难度大。

球间隙采用不锈钢球表面镀银、成本高并且固定要求高，所以许多厂家为降低成本而采用棒间隙，但是并没有考虑使用效果。

3、中性点间隙中电流互感器选用：采用环氧树脂浇注的干式电流互感器。

电流互感器装在不锈钢箱体里，不受环境气候影响，使用寿命长。

使保护不会出现误动或拒动且稳定可靠。

二、技术数据ENR-JXB型中性点间隙的技术数据如下表：产品型号变压器额定电压kV变压器中性点耐受电压隔离开关氧化锌避雷器放电间隙电流互感器雷电全波和截波耐受电压kV(峰值)1min工频kV(有效值)额定电流A操动机构额定电压kV(有效值)持续运行电压kV(有效值)直流1mA参考电压kV不小于8/20µs雷电冲击电流残压kV（峰值)工频放电电压kV±10%(有效值)型式变比ENR-JXB-110 110 250 95 400CS8-5（手动）或CJ6（电动）72 58 103 186 83环氧树脂浇注全封闭支柱式10kV100/5200/5300/5400/5500/5600/5ENR-JXB-220220 320 200 600 144 116 205 320 166ENR-JXB-330 330 440 292 600CJ6（电动）207 166 292 440 252产品的型号及技术参数ENR—JXB—/S代表手动机构D代表电动机构系统电压等级变压器中性点间隙接地保护成套装置保定市伊诺尔电气设备有限公司三、产品特点1、符合标准，专业制造ENR-JXB型中性点间隙严格按照GB1985-2004《高压交流隔离开关和接地开关》GB/T11022-1999《高压开关设备和控制设备的共用技术要求》GB11032-2000《交流无间隙金属氧化物避雷器》DL/T620-1997《交流电气装置的过电压保护及绝缘配合》GB5583-1985 《互感器局部放电测量》DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、GB3111.1-1997《高压输变电设备的绝缘配合》及“国家电网公司十八项电网重大反事故措施”等国家及行业标准的有关规定设计、并配套专门的工艺流程、检验流程和设备，保证产品制造的流程化、标准化和专业化。

AL-JXB系列变压器中性点间隙接地保护成套装置一、概述110kV、220kV、330kV是供电网络的主要电压等级，其中性点一般采用直接接地方式，由于继电保护整定配置及防止通讯干扰等方面的要求，同时为了限制单相短路电流，其中有部分变压器采用中性点不接地方式。

在这种运行方式下，由于雷击、单相接地短路故障等会造成中性点过电压，而且变压器大多是分级绝缘，因此过电压对中性点的绝缘造成很大威胁，须对其设置保护装置防止事故发生。

在我国110kV-330kV的电力系统中，变压器中性点保护主要采用避雷器和保护间隙并联运行的方式，也称主变中性点接地组合设备。

AL-JXB变压器中性点间隙接地保护成套装置通过将避雷器和间隙配合使用，利用了间隙放电的放电时延和金属氧化物避雷器无放电时延的特性，实现了高频瞬态过电压（雷击过电压、操作谐波过电压）下，避雷器动作，间隙不动作；工频过电压（单相接地过电压）下，间隙动作，实现快速保护。

另外，间隙和避雷器的伏秒曲线应在变压器绝缘伏安特性曲线之下，以实现与变压器的绝缘配合，保护变压器绝缘。

AL-JXB变压器中性点间隙接地保护成套装置严格按照DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、GB311.1-1997《高压输变电设备的绝缘配合》、《防止电力生产重大事故的25项重点要求》辅导教材中有关棒间隙的技术要求等国家及行业标准的有关规定进行设计、制造。

适用于110kV、220kV、330kV有效接地系统中不接地变压器的中性点过电压保护。

针对这种需求，我公司研发、生产了AL-JXB系列变压器中性点间隙接地保护成套装置（主变中性点接地组合设备）。

装置采用氧化锌避雷器加并联间隙的保护方式，适用于110KV、220KV、330KV、电力变压器的中性点，不仅可以保护变压器中性点绝缘免受雷电过电压和工频暂态过电压的损坏，还可实现变压器中性点接地运行或不接地运行两种不同运行方式的自由切换。

ISO9001国际质量认证企业ENR-JXB系列变压器中性点间隙接地保护装置使用说明书保定市伊诺尔电气设备有限公司目录一、概述 (1)二、技术数据 (1)三、产品特点 (2)四、使用条件 (3)五、使用须知 (3)六、外形及安装尺寸 ............................................. 错误!未定义书签。

七、运输及储存 (4)八、安装要求 (4)九、产品验收 (4)十、如版本更改，恕不另行通知。

(5)ENR-JXB系列变压器中性点间隙接地保护装置一、概述1、ENR-JXB型变压器中性点间隙接地保护装置专用于110KV、220KV、330KV、500KV电力变压器中性点，以实现变压器中性点接地运行或不接地运行两种不同的运行方式；从而避免由于系统故障，引发变压器中性点电压升高造成对变压器的损害。

本产品广泛应用于电力、冶金、石化、建筑、环保等领域。

2、一般来说，棒间隙为极不均匀电场，放电电压不稳定分散性大从而决定了其保护性能差。

球间隙为均匀电场放电电压稳定，分散性小保护性能好。

球间隙现场调试比较容易，用户可根据自己地区情况现场调试；而棒间隙尖顶特别难对准，所以现场调试难度大。

球间隙采用不锈钢球表面镀银、成本高并且固定要求高，所以许多厂家为降低成本而采用棒间隙，但是并没有考虑使用效果。

3、电流互感器选用：采用环氧树脂浇注的干式电流互感器。

电流互感器装在不锈钢箱体里，不受环境气候影响，使用寿命长。

使保护不会出现误动或拒动且稳定可靠。

二、技术数据ENR-JXB型变压器中性点间隙接地保护装置的技术数据如下表：产品的型号及技术参数三、产品特点1、符合标准，专业制造ENR-JXB型变压器中性点间隙接地保护装置严格按照GB1985-2004《高压交流隔离开关和接地开关》GB/T11022-1999《高压开关设备和控制设备的共用技术要求》GB11032-2000《交流无间隙金属氧化物避雷器》DL/T620-1997《交流电气装置的过电压保护及绝缘配合》GB5583-1985 《互感器局部放电测量》DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、GB3111.1-1997《高压输变电设备的绝缘配合》及“国家电网公司十八项电网重大反事故措施”等国家及行业标准的有关规定设计、并配套专门的工艺流程、检验流程和设备，保证产品制造的流程化、标准化和专业化。

KY-500系列变压器中性点接地保护装置说明书保定市科悦电气有限责任公司目录一、产品用途 (1)二、引用标准 (1)三、使用环境条件 (1)四、型号含义 (2)五、国家有关规定 (2)六、技术数据 (4)七、外形与地基安装图 (4)八、外形及安装尺寸 (5)九、运输及储存 (7)十、安装要求 (7)十一、产品验收 (7)一、产品用途中性点的运行方式不同，其技术特性和工作条件也不同，因而对运行的可靠性、设备绝缘及其保护措施的影响和要求也不一样。

KY-500系列变压器中性点间隙接地保护装置专用于110KV、220KV、330KV、500KV 电力变压器中性点，以实现中性点接地或不接地两种不同的运行方式而设计的，从而避免变压器中性点因受雷电冲击和故障引起电压升高、对变压器绝缘造成损害。

此产品可以广泛应用于电力、冶金、化工、煤炭行业。

二、引用标准GB156-93 标准电压GB/T 1985—89 交流高压隔离开关和接地开关DL/T486 交流高压隔离开关和接地开关订货技术条件DL/T593 高压开关设备的共用订货技术导则DL/T615 交流高压断路器参数选用导则DL/T620 交流电气装置的过电压保护和绝缘配合GB/T 311—1997 高压输变电设备的绝缘配合GB/T 775—1987 绝缘子试验方法GB/T 5582—1993 高压电力设备外绝缘污秽等级GB/T 7354—1987 局部放电测量GB11032—2000 交流无间隙金属氧化物避雷器GB/T 11604—1989高压电器设备天线电干扰测量方法GB/T 16927—1997高电压试验技术GB191-1990 包装储运图示标志GB/T 2900-1989 电工名词术语避雷器DL/T 620-1997 交流电气装置的过电压保护及绝缘配合国电发[2000]589号防止电力生产重大事故的二十五项重点要求三、使用环境条件1．安装地点：户外。

2．产品结构：组合式柱上设备3. 周围空气温度：最高温度：+55℃最低温度：-40℃最大日温差：25K日照强度：0.1W/cm2 4. 海拔高度:2000m 5. 最大风速:35m/s 6. 地震烈度: 8度水平加速度:0.3g 垂直加速度:0.15g7. 污秽等级: III 级(2.8KV/cm) 8. 覆冰厚度: 10mm四、型号含义五、国家有关规定根据国家电力公司制定的《防止电力生产重大事故的二十五项重点要求》〔国电发［2000］589号〕和有关网局《110-220KV 变压器中性点过电压保护方式规定》，现摘录如下：1、当220KV 变电站有两台及以上主变运行时，应将其中一台主变高压绕组中性点直接接地。

卓瑞电气ZR-TNG变压器中性点接地间隙保护装置使用说明书保定市卓瑞电气科技有限公司目录一、产品概述 (2)二、引用标准 (2)三、使用环境 (3)四、型号说明 (3)五、有关国家规定 (3)六、技术指标 (4)七、外形及安装尺寸示意图 (5)八、运输及储存 (9)九、安装要求 (9)十、设备的使用和维护 (10)十一、订货须知 (11)一、产品概述在1000KV、750KV、500KV、330KV、220KV、110KV电压等级中三相变压器的中性点接地系统，一般称为大电流接地系统；在35KV、10KV、6KV电压等级中三相变压器的中性点可以经过消弧线圈接地、电阻接地或不接地系统，一般称为小电流接地系统。

b5E2RGbCAPZR-TNG型中性点接地保护装置是保定市卓瑞电气科技有限公司专为220KV、110KV、变压器线圈中性点接地而生产的一种保护装置。

在电力系统故障中，非对称三相故障可以分解出正序分量，负序分量和零序分量，而变压器线圈中性点接地通道就是零序电流途径通道，零序保护装置就是根据零序电压和零序电流大小有选择地切除故障元件。

ZR-TNG型变压器中性点接地保护装置由单相隔离开关、中性点避雷器、电流互感器和放电间隙等元件组成，以实现中性点接地或不接地两种不同的运行方式而设计的，从而避免变压器中性点因受雷电冲击和故障引起电压升高、对变压器绝缘造成损害。

此产品可以广泛应用于电力、冶金、化工、煤炭行业。

p1EanqFDPw二、引用标准GB156-93 标准电压GB/T 1985—89交流高压隔离开关和接地开关DL/T486交流高压隔离开关和接地开关订货技术条件DL/T593高压开关设备的共用订货技术导则DL/T615交流高压断路器参数选用导则DL/T620交流电气装置的过电压保护和绝缘配合GB/T 311—1997高压输变电设备的绝缘配合GB/T 775—1987绝缘子实验方法GB/T 5582—1993高压电力设备外绝缘污秽等级GB/T 7354—1987局部放电测量GB11032—2000交流无间隙金属氧化物避雷器GB/T 11604—1989高压电器设备天线电干扰测量方法GB/T 16927—1997高电压实验技术GB191-1990 包装储运图示标志GB/T 2900-1989 电工名词术语避雷器DL/T 620-1997交流电气装置的过电压保护及绝缘配合国电发[2000]589号防止电力生产重大事故的二十五项重点要求三、使用环境3.1 安装地点：户外。

中性点成套装置也被称为中性点成套保护装置、中性点间隙保护成套装置、变压器中性点间隙接地保护装置、间隙保护等等。

中性点成套装置主要用于110KV、220KV和330KV变压器中性点过电压保护。

一、中性点成套装置的功能AL-JXB型中性点成套装置专用于电力变压器中性点，以实现变压器中性点接地运行或不接地运行两种不同的运行方式；避免由于系统故障引发变压器中性点电压升高对变压器本体造成损害。

二、中性点成套装置的组成部分1、放电间隙中性点成套装置间隙放电电极主要有两种形式：棒形放电电极和球形放电电极。

球间隙为均匀电场放电电压稳定，分散性小保护性能好、现场调试比较容易，用户可根据自己地区情况现场调试；而棒间隙尖顶特别难对准，所以现场调试难度大。

球间隙采用不锈钢球表面镀银、成本高并且固定要求高，所以许多厂家为降低成本而采用棒间隙，忽略了使用效果。

2、电流互感器电流互感器选用：采用环氧树脂浇注的干式电流互感器。

电流互感器装在不锈钢箱体里，不受环境气候影响，使用寿命长，使保护不会出现误动或拒动且稳定可靠。

3、避雷器避雷器作为中性点成套装置的可选项。

4、隔离开关隔离开关包括手动隔离开关和电动隔离开关两种。

5、操作机构中兴点成套装置的操作机构也是选配项，主要包括电动操作机构和手动操作机构两种。

6、底座另外中性点成套装置也可选配避雷器在线监测器、支柱等等。

三、设备接线原理图四、安装尺寸五、中性点成套装置外形图六、中兴点成套装置安装要求1、设备可利用底座的4个安装孔进行吊装，不得把吊绳捆绑在瓷柱上，防止损坏设备。

2、固定操作机构的槽钢支架和由操作机构到隔离开关导电杆转轴的钢管，不在本装置的供货范围内。

均由安装单位现场制作，长度、尺寸现场确定。

3、设备应可靠接地。

4、产品的外形及尺寸以实际供货为准。

5、隔离开关的安装可参照附件GW8系列中性点隔离开关的安装说明进行。

专利名称：一种变压器中性点间隙接地保护装置专利类型：实用新型专利
发明人：左忠辉,康永书
申请号：CN201620017040.1
申请日：20160108
公开号：CN205389099U
公开日：
20160720
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种变压器中性点间隙接地保护装置，包括中性点开关、氧化锌避雷器、电流互感器、放电间隙、电动操作机构、底座、中性点引线端子、设备支柱、计数器和接地板；所述中性点开关与电压保护器的上端转动连接，电压保护器固定在底座的左侧；所述氧化锌避雷器固定在底座的中间尾位置；所述电流互感器固定在底座的右侧；所述放电间隙在氧化锌避雷器与电流互感器之间；所述电动操作机构固定在设备支柱的下方，设备支柱的顶端通过螺栓与底座固定连接；所述接地板设置在设备支柱的下端侧面上；所述计数器固定在设备支柱的上端侧面上；本实用新型具有功能全、体积小、可靠性高、便于安装调试等特点，操作简单，易于推广使用。

申请人：保定市鑫诺翔电气有限公司
地址：071000 河北省保定市工业园区支点创业基地3号楼102号厂房
国籍：CN
更多信息请下载全文后查看。
