可燃气体传感器MQ-5规格书

mq 5工作原理
MQ 5是一种气敏传感器，主要用于检测可燃气体和天然气等
可燃气体的浓度。

下面是MQ 5工作原理的简要描述：
MQ 5传感器的工作原理基于半导体气敏元件。

在MQ 5内部，有一种称为SnO2（氧化锡）的半导体材料。

当可燃气体与SnO2相互作用时，会引起气敏元件的电学特性变化。

当MQ 5传感器暴露在空气中时，氧气分子会吸附在SnO2表面，形成一个致密的氧化层。

这个氧化层会导致传感器的电阻值变高。

当可燃气体存在时，氧气与可燃气体反应，使氧化层变薄，导致传感器的电阻值下降。

MQ 5传感器通过测量电阻值的变化来确定空气中可燃气体的
浓度。

它通常与一个电路板连接，该电路板会将电阻变化转换为电压或电流信号。

这个信号可以被微控制器或其他电子系统读取和处理。

需要注意的是，MQ 5传感器通常需要一定的加热时间才能达
到稳定工作状态。

在启动时，传感器会进行加热，以提高其灵敏度和可靠性。

只有在传感器完全加热并稳定后，才能正确测量气体浓度。

总的来说，MQ 5传感器的工作原理是基于半导体气敏元件的
电阻值变化，通过测量电阻变化来确定空气中可燃气体的浓度。

这使得它成为许多应用中的重要工具，如天然气泄漏检测和室内空气质量监测等。

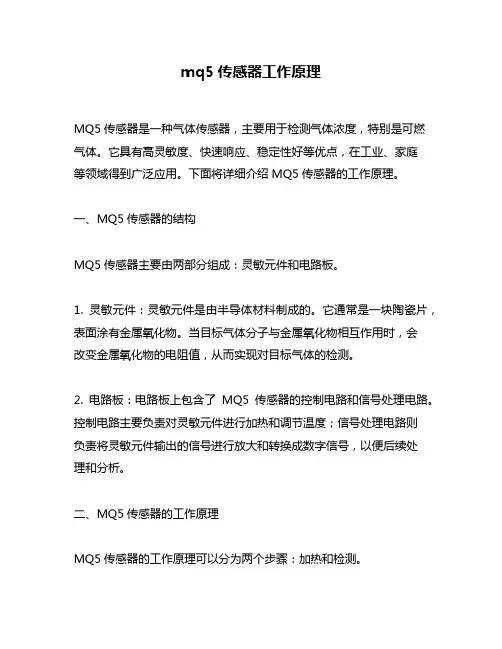

mq5传感器工作原理MQ5传感器是一种气体传感器，主要用于检测气体浓度，特别是可燃气体。

它具有高灵敏度、快速响应、稳定性好等优点，在工业、家庭等领域得到广泛应用。

下面将详细介绍MQ5传感器的工作原理。

一、MQ5传感器的结构MQ5传感器主要由两部分组成：灵敏元件和电路板。

1. 灵敏元件：灵敏元件是由半导体材料制成的。

它通常是一块陶瓷片，表面涂有金属氧化物。

当目标气体分子与金属氧化物相互作用时，会改变金属氧化物的电阻值，从而实现对目标气体的检测。

2. 电路板：电路板上包含了MQ5传感器的控制电路和信号处理电路。

控制电路主要负责对灵敏元件进行加热和调节温度；信号处理电路则负责将灵敏元件输出的信号进行放大和转换成数字信号，以便后续处理和分析。

二、MQ5传感器的工作原理MQ5传感器的工作原理可以分为两个步骤：加热和检测。

1. 加热MQ5传感器的灵敏元件需要在一定的温度下才能正常工作。

因此，在MQ5传感器启动时，控制电路会向灵敏元件提供电流，使其加热到一定温度。

通常，MQ5传感器的工作温度为200℃左右。

2. 检测当MQ5传感器的灵敏元件加热到一定温度后，它就可以开始检测目标气体了。

具体过程如下：（1）目标气体分子与金属氧化物相互作用，改变金属氧化物的电阻值。

（2）由于灵敏元件表面涂有多种金属氧化物，不同的目标气体会导致不同的电阻变化。

因此，通过测量灵敏元件的电阻值变化，就可以确定目标气体种类和浓度。

（3）灵敏元件输出的信号经过信号处理电路放大和转换后，就可以输出给控制系统或显示设备进行分析和显示了。

三、MQ5传感器的应用由于MQ5传感器具有高灵敏度、快速响应、稳定性好等优点，在工业、家庭等领域得到广泛应用。

下面列举几个常见的应用场景：1. 工业领域：MQ5传感器可以用于检测燃气、甲醛等有害气体的浓度，以保证工厂和车间的安全。

2. 家庭领域：MQ5传感器可以用于检测厨房中的燃气泄漏，以及家庭装修后残留的甲醛等有害气体。

设计说明书课题名称可燃气体报警器系别电气电子工程系专业应用电子技术班级圆方1101班姓名向文秀学号110603111102（36号）指导教师起讫时间： 2012 年 5 月21 日～ 2012 年 6 月1 日（共 2 周）目录摘要 (3)第一章绪论 (4)1.1可燃气体报警器的发展趋势 (4)1.2可燃气体报警器的设计意义 (5)第二章设计框图 (5)第三章单元电路设计 (5)3.1MQ-5型传感器的设计 (5)3.2比较器的设计（LM358） (7)3.3光指示灯设计 (9)3.4 延时电路的设计 (9)3.5 声报警的设计 (10)3.6 电源电路的设计 (11)第四章电路设计分析与调试 (13) (13)４．1分析与调试 (14)第五章元器件清单 (15)第六章总结 (15)第七章电路板 (16)摘要第一章绪论1.1可燃气体报警器的发展趋势近年来，全国燃气行业发展迅猛，可燃气体报警器也成为了而泛博用户的必备选择，液化气、自然气、煤制气等城市燃气作为清洁能源已在工贸易和城镇居民用户中得到广泛应用，可燃气体报警器特别是跟着“西气东输”工程的快速进展，燃气行业发展潜力巨大。

城市燃气的普及与应用无疑对改善城市的环境质量和进步居民的糊口质量施展了巨大的作用。

但是跟着燃气的广泛应用，因为燃气泄漏所引发的爆炸、中毒和火灾事故也时有发生，这在某种程度上增加了城市的不安全和不不乱因素。

为了使燃气更好地造福于民，可燃气体报警器,燃气报警器,煤气报警器,气体检测仪造福于社会，减少并杜绝各种因燃气泄漏而引发的爆炸及火灾事故，各燃气使用单位及居民用户选择一种适合的燃气报警器实为必要之举。

首先我们应对国家尺度划定的燃气报警器的种类有所了解。

可燃气体报警器,燃气报警器,煤气报警器,气体检测仪燃气报警器可分为可燃气体检漏仪(简称“检漏仪”),可燃气体报警控制器(简称“控制器”)、可燃气体探测器(简称“探测器”)、家用可燃气体报警器(简称“报警器”)四大系列产品。

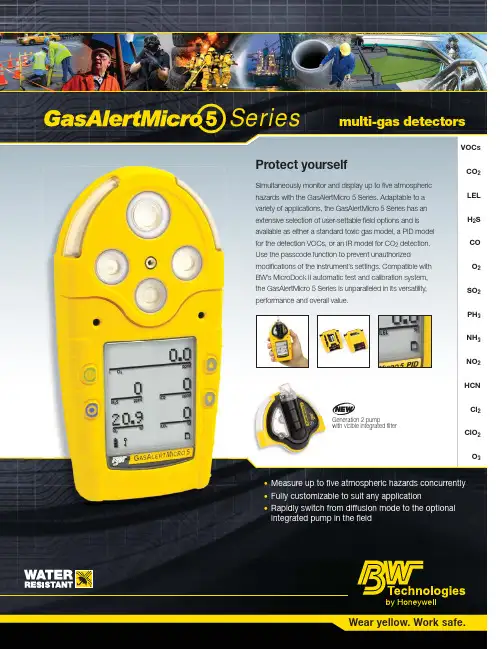

Wear yellow. Work safe.• Measure up to fi ve atmospheric hazards concurrently • Fully customizable to suit any application• Rapidly switch from diffusion mode to the optionalintegrated pump in the fi eldmulti-gas detectorsO 3SeriesQuickly switch from diffusion to integral pump optionReplaceable integrated fi lter • window enables user to visually inspect fi lter • provides superior dust and water resistanceSensor for fi fth toxic, PID,or CO 2 hazardsdisplayRaised buttons, easy to use with gloves 95 dB audible alarm (typical)Four bright, wide-angled alarm barscontinuous dataMultiple charging options availableStainless steel alligator clipAA alkaline or hot-swappable rechargeable battery pack options allow for battery installation in the fi eldInternal vibrating alarm forhigh-noise areasIntegral concussion-proof enclosureBased on the run time of a 5-gas instrument in diffusion mode at +68°F/+20°C, other instrument confi gurations or environmental conditions may increase/decrease the battery life of your instrument.Industrial ApplicationsBoth the diffusion and pumpedconfi gurations are compatible with the MicroDock IIautomated bump test and calibration systemSensorsThe GasAlertMicro 5 is available in three models: toxic/electrochemical, PID (for VOCs) or IR (for CO 2). For more information about available sensor confi gurations, please contact BW Technologies by Honeywell.Electrochemical and catalytic bead sensors available for: H 2S CO O 2SO 2 Cl 2 ClO 2 NH 3 PH 3 HC N NO 2 O 3 Combustibles (LEL)Photoionization sensor available for volatile organiccompounds (VOCs) detection.Infrared (IR) gold series sensors available for carbondioxide (CO 2) detection.Note: Due to board and sensor confi guration GasAlertMicro 5 models are not interchangeable (i.e. a PID sensor cannot be used in a IR configured unit).Integral pump and battery chargerBelt holsterCollapsible sampling probeAdditional GasAlertMicro 5 Features:• Integral motorized pump option for remote sampling • Equipped with internal vibrating alarm for high noise areas • Two power options: AA alkaline or rechargeable hot-swappable battery packs • Multi-language support in English, French, German, Spanish and Portuguese Standard features of BW products:• Continuous LCD shows real-time gas concentrations • Water-resistant• Automatic calibration procedure; compatible with BW MicroDock II automatic test and calibration station • Full function self-test of sensor, battery status, circuit integrity and audible/visual alarms on start up • Bright wide-angled visual alarm bars • Built-in concussion-proof boot。

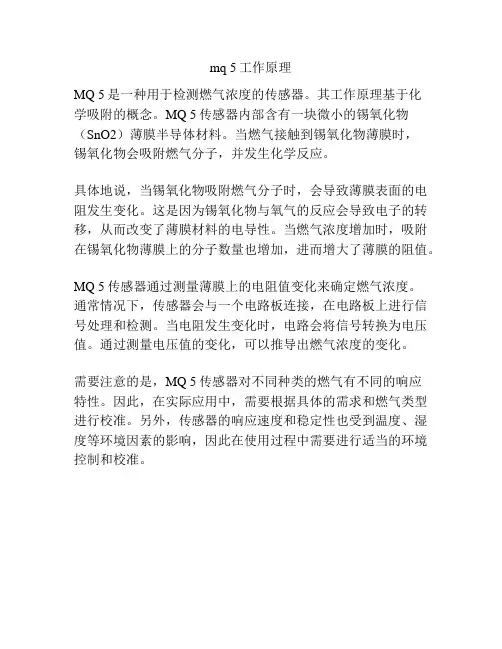

mq 5工作原理
MQ 5是一种用于检测燃气浓度的传感器。

其工作原理基于化
学吸附的概念。

MQ 5传感器内部含有一块微小的锡氧化物（SnO2）薄膜半导体材料。

当燃气接触到锡氧化物薄膜时，
锡氧化物会吸附燃气分子，并发生化学反应。

具体地说，当锡氧化物吸附燃气分子时，会导致薄膜表面的电阻发生变化。

这是因为锡氧化物与氧气的反应会导致电子的转移，从而改变了薄膜材料的电导性。

当燃气浓度增加时，吸附在锡氧化物薄膜上的分子数量也增加，进而增大了薄膜的阻值。

MQ 5传感器通过测量薄膜上的电阻值变化来确定燃气浓度。

通常情况下，传感器会与一个电路板连接，在电路板上进行信号处理和检测。

当电阻发生变化时，电路会将信号转换为电压值。

通过测量电压值的变化，可以推导出燃气浓度的变化。

需要注意的是，MQ 5传感器对不同种类的燃气有不同的响应
特性。

因此，在实际应用中，需要根据具体的需求和燃气类型进行校准。

另外，传感器的响应速度和稳定性也受到温度、湿度等环境因素的影响，因此在使用过程中需要进行适当的环境控制和校准。

目录目录 (1)引言 (2)社会背景： (2)可燃性气体报警器的国内外现状 (3)1总体设计 (4)1.1 课题及目标 (4)1.2框架设定 (5)1.3可燃气体报警器简介： (5)1.4报警器用途 (5)1.5基本分类 (5)1.6工作原理 (6)2主要元件选择及介绍 (6)2.1 MQ-5传感器设计 (6)2.2比较器A1的设计 (9)LM324芯片简介： (10)2.3延时电路A2的设计 (14)LM358芯片： (14)2.4绿色LED驱动电路的设计 (17)2.5电源电路的设计 (18)2.6二极管IN4148 (18)2.7蜂鸣器介绍 (19)3项目工作原理分析及调试 (20)3.1可燃气体报警器原理图： (20)3.2可燃气体装置的主要工作分析 (20)3.3电路调试 (21)4实训总结 (22)引言社会背景：南京市一可燃气体泄露爆炸事故已造成5人死亡新华网南京7月28日电（记者孔祥鑫、朱旭东、蔡玉高）28日上午10时15分，在南京市栖霞区已停产的原南京第四塑料厂厂区，发生可燃气体管道泄漏爆炸，并引发大火。

据南京市政府14时50分召开的新闻发布会透露，事故已造成5人死亡、28人重伤，另有100多人需要住院治疗。

发布会上还透露，此次爆炸事故造成周边居民住房及商店的部分玻璃破碎，建筑外立面局部受损。

据环保监测部门报告，燃烧物为易燃可爆气体，现场和周边空气符合环境质量要求。

事故发生地位于南京城北幕府路高丽家具港旁。

据现场目击者丁先生说，他家离事故发生地300多米，事故发生时，他感到房屋出现了2－3秒的晃动。

一股强大的冲击波迎面袭来。

起初以为是地震，后来才知是由爆炸引起的。

记者在现场看到，离爆炸地点100米范围内的建筑物毁坏严重：屋顶坍塌、玻璃破碎，有的钢筋水泥都被炸开。

距离爆炸点50米处的公路上，一辆公交车的玻璃也被震碎，多名乘客受伤；1辆集装箱卡车上面的集装箱板也都震凹进去。

事故发生后，江苏省、南京市各相关部门迅速行动，省委书记梁保华、省长罗志军，市委书记朱善璐、市长季建业赶往现场指挥救援。

气体传感器的特点：QM-N5型半导体气敏元件特点：用于可燃性气体的检测（ CH 4, C 4 H 10, H 3 等）灵敏度高、响应速度快、输出信号大、寿命长、工作稳定可靠。

MQR1003型可燃性气敏器件特点：具有灵敏度高，稳定性好，响应和恢复时间短，外型尺寸小的优点，它可用于可燃性气体和可燃性液体蒸汽及烟雾等的检测、检漏。

QM-J3型气敏元件特点：灵敏度高、响应速度好、寿命长、工作稳定可靠用于乙醇，酒精等有机液体蒸汽的检测、对汽油蒸汽且有抗干扰能力。

TP-1.1A 非加热甲烷气体传感器特点：低功耗、环境适应能力强（不怕油份子吸附）、对甲烷及液化石油气高度灵敏。

应用：煤矿瓦斯监测、工业甲烷、天然气监测等TP-2 一氧化碳气敏传感器特点：具微珠式结构，电导振荡响应，极好的选择性和良好的环境适应能力，应用电路简单，本质安全等特点。

应用：家用、车用一氧化碳探测器等。

TP-3 酒敏传感器特点：具微珠式结构，应用电路简单，灵敏感应空气中的酒精浓度的特点。

应用：应用于便携式酒精探测仪。

检测段В?50~10000ppm 酒精TP-4 空气污染传感器特点：具微珠式结构，应用电路简单，可探测空气中存在的低浓度氢气、一氧化碳、烟雾等气体。

应用：应用于空气清洁器、换气装置、空气质量监测等。

检测范围： 5~10000ppm 氢气报警器的特点:GD/JP/JZ/JF 系列燃气泄露报警器特点：用于检测范围广泛的易燃性气体，采用先进的 TP-1.1 常温型半导体气敏传感器； LED 指示工作状态、报警状态、故障状态；可提供开关量输出、脉冲输出等模式供选择；抗干扰能力强，适应环境能力强。

适用于有危险源的固定或易染性气体的监测，如家居厨房、燃气锅炉等GD-CF08W/GD-CF08W1 型家用一氧化碳报警器特点：用于检测单一一氧化碳气体，采用先进的 TP-2 常温型半导体气敏传感器； LED 指示工作状态、报警状态、故障状态；良好的气体选择性，适应能力强。

可燃气体传感器（型号：MQ-5）使用说明书版本号：1.6实施日期：2021-07-1郑州炜盛电子科技有限公司Zhengzhou Winsen Electronic Technology Co.,Ltd声明本说明书版权属郑州炜盛电子科技有限公司（以下称本公司）所有，未经书面许可，本说明书任何部分不得复制、翻译、存储于数据库或检索系统内，也不可以电子、翻拍、录音等任何手段进行传播。

感谢您使用本公司的系列产品。

为使您更好地使用本公司产品，减少因使用不当造成的产品故障，使用前请务必仔细阅读本说明书并按照所建议的使用方法进行使用。

如果您没有依照本说明书使用或擅自去除、拆解、更换传感器内部组件，本公司不承担由此造成的任何损失。

您所购买产品的颜色、款式及尺寸以实物为准。

本公司秉承科技进步的理念，不断致力于产品改进和技术创新。

因此，本公司保留任何产品改进而不预先通知的权力。

使用本说明书时，请确认其属于有效版本。

同时，本公司鼓励使用者根据其使用情况，探讨本产品更优化的使用方法。

请妥善保管本说明书，以便在您日后需要时能及时查阅并获得帮助。

郑州炜盛电子科技有限公司MQ-5可燃气体传感器产品描述MQ-5气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO 2)。

当传感器所处环境中存在可燃气体时，传感器的电导率随空气中可燃气体浓度的增加而增大。

使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。

MQ-5气体传感器对丁烷、丙烷、甲烷灵敏度高，对甲烷和丙烷可较好的兼顾，这种传感器可检测多种可燃性气体，特别是液化气（丙烷），是一款适合多种应用的低成本传感器。

产品型号MQ-5产品类型半导体气体传感器标准封装胶木、金属罩检测气体液化气、甲烷检测浓度300～10000ppm（甲烷，丙烷）标准电路条件回路电压V c 5.0V±0.1VDC加热电压V H 5.0V±0.1V AC or DC负载电阻R L 可调标准测试条件下气敏元件特性加热电阻R H 30Ω±3Ω（室温）加热功耗P H ≤950mW灵敏度S Rs(in air)/Rs(in 2000ppm C 3H 8)≥5输出电压Vs 2.5V～4.0V (in 2000ppm C 3H 8)浓度斜率α≤0.6(R 3000ppm /R 1000ppm C 3H 8)标准测试条件温度、湿度20℃±2℃；55%±5%RH 标准测试电路Vc:5.0V±0.1V；V H :5.0V±0.1V 预热时间不少于48小时氧气含量21%(不低于18%，(氧气浓度会影响传感器的初始值、灵敏度及重复性，在低氧气浓度下使用时请咨询使用）寿命10年注：输出电压（Vs ）是指在测试气氛中的V RL 图1传感器结构图传感器特点本品在较宽的浓度范围内对可燃气体（特别是丙烷）有良好的灵敏度，具有长寿命、低成本、驱动电路简单等优点。

QM-N5型气敏元件QM-N5型气敏元件是以金属氧化物SnO2为主体材料的N 型半导体气敏元件，当元件接触还原性气体时，其电导率随气体浓度的增加而迅速升高。

特点：1、 用于可燃性气体的检测（CH4、C4H10、H2等）2、 灵敏度高3、 响应速度快4、 输出信号大5、 寿命长，工作稳定可靠2当元件接触还原性气体时,其电导率随气体浓度的增加而迅速升高. ☐ 特点用于可燃性气体的检测(CH 4,C 4H 10,H 2等)灵敏度高响应速度快输出信号大寿命长,工作稳定可靠☐ 技术指标加热电压(V H ) AC 或DC 5±0.5V回路电压(V C ) 最大DC 24V负载电阻(R L ) 2K Ω清洁空气中电阻(Ra) ≤4000K Ω灵敏度(S=Ra/R dg ) ≥4(在1000ppmC 4H 10中)响应时间(tres) ≤10S恢复时间(trec) ≤30S检测范围 50-10000ppm☐ 基本测试电路☐使用方法及注意事项✧元件开始通电工作时,没有接触可燃性气体,其电导率也急剧增加1分钟后达到稳定,这时方可正常使用,这段变化在设计电路时可采用延时处理解决.✧加热电压的改变会直接影响元件的性能,所以在规定的电压范围内使用为佳.✧元件在接触标定气体1000ppm C4H10后10秒以内负载电阻两端的电压可达到(Vdg - Va)差值的80%(即响应时间);脱离标定气体1000ppm C4H1030秒钟以内负载电阻两端的电压下降到(Vdg- Va)差值的80%(即恢复时间).✧符号说明检测气体中电阻- Rdg 检测气体中电压- VdgRdg 与Vdg的关系: Rdg=RL(VC/Vdg-1)✧负载电阻可根据需要适当改动,不影响元件灵敏度.✧使用条件:温度-15~35℃;相对湿度45~75%RH;大气压力80~106KPa✧环境温湿度的变化会给元件电阻带来小的影响,当元件在精密仪器上使用时,应进行温湿度补偿,最简便的方法是采用热敏电阻补偿之.✧避免腐蚀性气体及油污染,长期使用需防止灰尘堵塞防爆不锈钢网.✧元件六脚位置可与电子管七角管座匹配使用.✧使用元件前请详细参看本说明.。

Flammable Gas Sensor（Model：MQ-5）ManualVersion: 1.5Valid from: 2018-04-1Zhengzhou Winsen Electronics Technology Co., LtdStatementThis manual copyright belongs to Zhengzhou Winsen Electronics Technology Co., LTD. Without the written permission, any part of this manual shall not be copied, translated, stored in database or retrieval system, also can’t spread through electronic, copying, record ways.Thanks for purchasing our product. In order to let customers use it better and reduce the faults caused by misuse, please read the manual carefully and operate it correctly in accordance with the instructions. If users disobey the terms or remove, disassemble, change the components inside of the sensor, we shall not be responsible for the loss.The specific such as color, appearance, sizes &etc, please in kind prevail.We are devoting ourselves to products development and technical innovation, so we reserve the right to improve the products without notice. Please confirm it is the valid version before using this manual. At the same time, users’ comments on optimized using way are welcome.Please keep the manual properly, in order to get help if you have questions during the usage in the future.Zhengzhou Winsen Electronics Technology CO., LTDMQ-5 Semiconductor Sensor for Flammable GasProfileSensitive material of MQ-5 gas sensor is SnO 2, which with lower conductivity in clean air. When the target flammable gas exist, t he sensor’s conductivity gets higher along with the gas concentration rising. Users can convert the change of conductivity to correspond output signal of gas concentration through a simple circuit.MQ-5 gas sensor has high sensitivity to butane, propane, methane and can detect methane and propane at the same time. It also can detect kinds of flammable gases, especially LPG(propane). It is a kind of low –cost sensor for manyapplications.FeaturesIt has good sensitivity to flammable gas (especially propane) in wide range, and has advantages such as long lifespan, low cost and simple drive circuit &etc.Main ApplicationsIt is widely used in domestic gas leakage alarm, industrial flammable gas alarm and portable gas detector.Technical Parameters Stable.1Fig1.Sensor S tructureUnit: mm Tolerance:±0.1mmModel MQ-5 Sensor Type Semiconductor Standard EncapsulationBakelite, Metal capTarget Gas LPG, CH 4Detection range300～10000ppm （CH 4,C 3H 8）Standard Circuit ConditionsLoop Voltage V c ≤24V DC Heater Voltage V H 5.0V±0.1V AC or DCLoad Resistance R L Adjustable Sensor character under standard test conditionsHeater ResistanceR H 26Ω±3Ω (room temp.)Heater consumptionP H ≤950mWSensitivity S Rs(in air)/Rs( in 2000ppm C 3H 8)≥5 Output Voltage Vs 2.5V ～4.0V (in 2000ppm C 3H 8) Concentration Slopeα≤0.6(R 3000ppm /R 1000ppm C 3H 8) Standard test conditionsTem. Humidity 20℃±2℃；55%±5%RHStandard test circuitVc:5.0V±0.1V V H :5.0V±0.1V Preheat timeNot less than 48 hours O2 content21%（not less than 18%）O2 concentration effects initial value, sensitivity and repeatability.Lifespan10 yearsNOTE: Output voltage (Vs) is V RL in test environment.Basic CircuitFig2. MQ-5 Test CircuitInstructions: The above fig is the basic test circuit of MQ-5.The sensor requires two voltage inputs: heatervoltage (V H ) and circuit voltage (V C ). V H is used to supply standard working temperature to the sensor and it can adopt DC or AC power, while V RL is the voltage of load resistance R L which is in series with sensor. Vc supplies the detect voltage to load resistance R L and it should adopt DC power.Description of Sensor CharactersFig1.Sensor S tructureUnit: mm Fig3.Typical Sensitivity CurveThe ordinate is resistance ratio of the sensor (Rs/R 0), the abscissa is concentration of gases. Rs means resistance in target gas with different concentration, R 0 means resistance of sensor in clean air. All tests are finished Fig4.Typical temperature/humidity characteristicsThe ordinate is resistance ratio of the sensor (Rs/Rso).Rs means resistance of sensor in 2000ppm propane (C 3H 8) under different tem. and humidity. Rso means resistance of the sensor in 2000ppm propane under 20℃/55%RH.C3H8Air CH4 C2H5OHConcentrationCautions1 .Following conditions must be prohibited1.1 Exposed to organic silicon steamSensing material will lose sensitivity and never recover if the sensor absorbs organic silicon steam. Sensors must avoid exposing to silicon bond, fixature, silicon latex, putty or plastic contain silicon environment. 1.2 High Corrosive gasIf the sensors are exposed to high concentration corrosive gas (such as H 2S, SO X , Cl 2, HCl etc.), it will not only result in corrosion of sensors structure, also it cause sincere sensitivity attenuation. 1.3 Alkali, Alkali metals salt, halogen pollutionThe sensors performance will be changed badly if sensors be sprayed polluted by alkali metals salt00.511.522.533.5430060090012001500180021002400270030003300360039004200V R L (V )时间（天）2000ppmC3H8(RL=4.7KΩ）Fig6.Responce and Resume Fig5 shows the changing of V RL in the process of putting the sensor into target gas and removing it out.Fig5.Sensitity Curve Fig5 shows the V RL in propane with different concentration. The resistance load R L is 4.7 KΩ and the test is finished instandard test conditions.Fig7.long-term StabilityTest is finished in standard test conditions, the abscissa is observing time and the ordinate is V RL .Concentration Time(s)Time(day)especially brine, or be exposed to halogen such as fluorine.1.4 Touch waterSensitivity of the sensors will be reduced when spattered or dipped in water.1.5 FreezingDo avoid icing on sensor’s surface, otherwise sensing material will be broken and lost sensitivity.1.6 Applied higher voltageApplied voltage on sensor should not be higher than stipulated value, even if the sensor is not physically damaged or broken, it causes down-line or heater damaged, and bring on sensors’ sensitivity characteristic changed badly.1.7 Voltage on wrong pinselectrodes (Pin 1 connects with Pin 3, while Pin 4 connects with Pin 6).Ifapply voltage on Pin 1&3 or 4&6, it will make lead broken; and no signalputout if apply on pins 2&4.Fig8. Lead sketch2 .Following conditions must be avoided2.1 Water CondensationIndoor conditions, slight water condensation will influence sensors’ performance lightly. However, if water condensation on sensors surface and keep a certain period, sensors’ sensitiv e will be decreased.2.2 Used in high gas concentrationNo matter the sensor is electrified or not, if it is placed in high gas concentration for long time, sensors characteristic will be affected. If lighter gas sprays the sensor, it will cause extremely damage.2.3 Long time storageThe sensors resistance will drift reversibly if it’s stored for long time without electrify, this drift is related with storage conditions. Sensors should be stored in airproof bag without volatile silicon compound. For the sensors with long time storage but no electrify, they need long galvanical aging time for stability before using. The suggested aging time as follow:Stable2.2.4 Long time exposed to adverse environmentNo matter the sensors electrified or not, if exposed to adverse environment for long time, such as highhumidity, high temperature, or high pollution etc., it will influence the sensors’ performance badly.2.5 VibrationContinual vibration will result in sensors down-lead response then break. In transportation orassembling line, pneumatic screwdriver/ultrasonic welding machine can lead this vibration.2.6 ConcussionIf sensors meet strong concussion, it may lead its lead wire disconnected.2.7 Usage Conditions2.7.1For sensor, handmade welding is optimal way. The welding conditions as follow:Soldering flux: Rosin soldering flux contains least chlorine●homothermal soldering iron●Temperature：250℃●Time：less than 3 seconds2.7.1If users choose wave-soldering, the following conditions should be obeyed:●Soldering flux: Rosin soldering flux contains least chlorine●Speed: 1-2 Meter/ Minute●Warm-up temperature：100±20℃●Welding temperature：250±10℃●One time pass wave crest welding machineIf disobey the above using terms, sensors sensitivity will be reduced.Zhengzhou Winsen Electronics Technology Co., LtdAdd: No.299, Jinsuo Road, National Hi-Tech Zone,Zhengzhou 450001 ChinaTel: +86-371-67169097/67169670Fax: +86-371-60932988E-mail:*******************Website:。

可燃气体探测器安装与配置说明一、产品概述本产品为高稳定性室内用可燃气体探测器（以下简称探测器），用于检测可燃气体的泄漏，预防气体泄漏造成的危害，探测器选用高稳定性半导体式气敏传感器,具有稳定高,灵敏度漂移小等特点。

当探测器探测到有可燃气体泄漏并达到探测器设定的报警浓度时,探测器红色LED闪烁,并发出报警声音。

本产品应用于有可能产生可燃气体泄漏的室内场所。

二、主要技术参数三、安装注意事项1、首先确定所需检测的气体比空气重或比空气轻，比空气重的气体：液化石油气等；比空气轻的气体：天然气、人工煤气、沼气等。

2、根据燃气的轻重在合适的地方安装探测器。

探测比空气重的气体时：安装于高出地面0.3-1.0米，距气源半径1.5米内；探测比空气轻的气体时：安装于低于天花板0.3-1.0米，距气源半径1.5米内（详见下图)。

3、家庭安装时还应注意，安装位置不能离燃气炉具太近，以免探测器受到炉具火焰的烘烤；不能安装在油烟大的地方，以免引起误报警或导致探测器的进气孔进气不畅，从而影响探测器的感应灵敏度；也不能安装于排气扇、门窗边与浴室水汽较大处。

4、按图正确的接线，所有的接线安装必须符合国家及地方的有效法规、标准。

不恰当的连接将导致在发生燃气泄漏时，不能正常报警。

5、用安装螺丝将探测器支架固定在墙面，挂上探测器。

四、操作说明1、AC供电独立型探测器：将电源插头直接插入220V市电插座即可正常工作。

2、接通探测器电源，电源指示灯绿色LED长亮，蜂鸣器“嘀”的一声，电路进入预热状态，这时红色LED与黄色LED交替闪烁,闪烁约三分钟后停止,表示探测器进入正常工作状态。

预热期间禁止用气体测试。

3、当探测器探测到可燃气体泄漏并达到报警浓度时，报警指示灯红色LED闪烁，同时蜂鸣器发出“嘀－嘀”报警声4、当探测器内部的传感器发生故障时，探测器的黄色LED长亮，蜂鸣器长鸣。

请断开电源,并与当地经销商联系维修处理。

请勿私自拆开探测器,以免造成触电危险。

气体传感器MQ-5参数特点* 对液化气，天然气，城市煤气有较好的灵敏度 * 对乙醇，烟雾几乎不响应* 快速的响应恢复特性* 长期的使用寿命和可靠的稳定性* 简单的测试电路 应用适用于家庭或工业上对液化气，天然气，煤气的监测装置。

优良的抗乙醇，烟雾干扰能力 规格A. 标准工作条件B. 环境条件符号 参数名称 技术条件 备注Tao 使用温度 -10℃-50℃ Tas 储存温度 -20℃-70℃ Rh 相对湿度 小于95%O2氧气浓度21%（标准条件） 氧气浓度会影响灵敏度特性最小值大于２％C. 灵敏度特性符号 参数名称 技术条件 备注Rs敏感体电阻 10K Ω-60K Ω (1000ppm 甲烷)探测范围：300-5000ppm 液化气，天然气，煤气。

α(1000ppm/5000ppm CH4) 浓度斜率≤0.6标准工作条件温度： 20℃±2℃ Vc:5.0V±0.1V 相对湿度： 65%±5% Vh: 5.0V±0.1V 预热时间 不少于24小时D. 结构外形测试电路 部件 材料1 气体敏感层 二氧化锡 2电极金（Au ）符号 参数名称 技术条件 备注 VC 回路电压 ≤15V AC or DC VH 加热电压 5.0V±0.2VAC or DCRL 负载电阻 可调 RH 加热电阻 31Ω±3Ω 室温 PH加热功耗≤900m W3 测量电极引线铂（Pt）4 加热器镍铬合金（Ni-Cr）5 陶瓷管三氧化二铝6 防爆网100目双层不锈钢（SUB316）7 卡环镀镍铜材（Ni-Cu）8 基座胶木9 针状管脚镀镍铜材（Ni-Cu） Fig. 1 Fig.2灵敏度调整：MQ-5型气敏元件对不同种类，不同浓度的气体有不同的电阻值。

因此，在使用此类型气敏元件时，灵敏度的调整是很重要的。

我们建议您用1000ppm异丁烷或氢气校准传感器。

当精确测量时，报警点的设定应考虑温湿度的影响。
