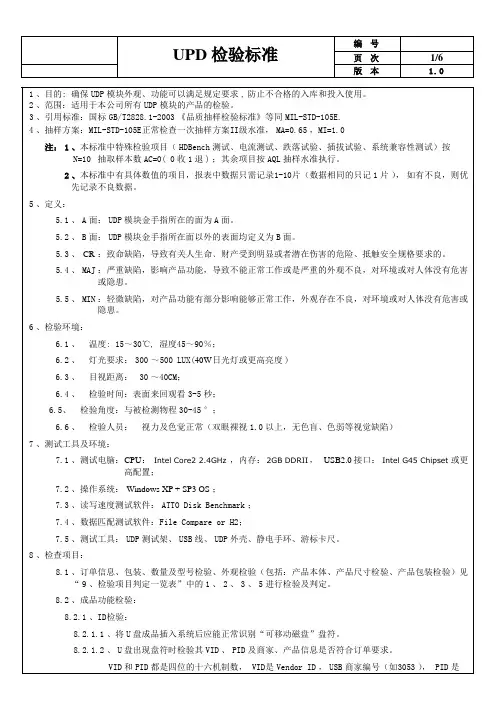

UPD模块检验标准1

UPD检验标准 编 号

页 次 1/6

版 本 1.0

1、目的: 确保UDP模块外观、功能可以满足规定要求,防止不合格的入库和投入使用。

2、范围：适用于本公司所有UDP模块的产品的检验。

3、引用标准：国标GB/T2828.1-2003《品质抽样检验标准》等同MIL-STD-105E.

4、抽样方案：MIL-STD-105E正常检查一次抽样方案II级水准，MA=0.65，MI=1.0

注：1、本标准中特殊检验项目（HDBench测试、电流测试、跌落试验、插拔试验、系统兼容性测试）按N=10 抽取样本数AC=0( 0收1退)；其余项目按AQL抽样水准执行。

2、本标准中有具体数值的项目，报表中数据只需记录1-10片（数据相同的只记1片），如有不良，则优先记录不良数据。

5、定义：

5.1、A面：UDP模块金手指所在的面为A面。

5.2、B面：UDP模块金手指所在面以外的表面均定义为B面。

5.3、CR：致命缺陷，导致有关人生命﹑财产受到明显或者潜在伤害的危险、抵触安全规格要求的。

5.4、MAJ：严重缺陷，影响产品功能，导致不能正常工作或是严重的外观不良，对环境或对人体没有危害或隐患。

5.5、MIN：轻微缺陷，对产品功能有部分影响能够正常工作，外观存在不良，对环境或对人体没有危害或隐患。

6、检验环境：

6.1、 温度: 15～30℃, 湿度45～90％；

6.2、 灯光要求：300～500 LUX(40W日光灯或更高亮度)

6.3、 目视距离： 30～40CM；

6.4、 检验时间：表面来回观看3-5秒；

6.5、 检验角度：与被检测物程30-45°；

6.6、 检验人员： 视力及色觉正常（双眼裸视1.0以上，无色盲、色弱等视觉缺陷）

7、测试工具及环境：

7.1、测试电脑：CPU：Intel Core2 2.4GHz，内存：2GB DDRII， USB2.0接口：Intel G45 Chipset或更高配置；

7.2、操作系统：Windows XP + SP3 OS；

7.3、读写速度测试软件：ATTO Disk Benchmark；

7.4、数据匹配测试软件：File Compare or H2；

7.5、测试工具：UDP测试架、USB线、UDP外壳、静电手环、游标卡尺。

8、检查项目：

8.1、订单信息、包装、数量及型号检验、外观检验（包括：产品本体、产品尺寸检验、产品包装检验）见“9、检验项目判定一览表”中的1、2、3、5进行检验及判定。

8.2、成品功能检验：

8.2.1、ID检验：

8.2.1.1、将U盘成品插入系统后应能正常识别“可移动磁盘”盘符。

8.2.1.2、U盘出现盘符时检验其VID、PID及商家、产品信息是否符合订单要求。

VID和PID都是四位的十六机制数， VID是Vendor ID，USB商家编号（如3053），PID是 UPD检验标准 编 号

页 次 2/6

版 本 1.0

Product ID，USB产品的编码（800A）。

Vendor String-商家信息（如General），Product String-产品信息(如USB Flash

Disk)。

即General USB Flash Disk.8.4.1、ID检验：

将UDP模块连接电脑后，系统应能出现增加磁盘的提示，并在“我的电脑”窗口中出现“可移动磁盘”的盘符。同时检验其VID和PID是否符合订单要求。（查看步骤：进入“我的电脑--属性--硬件--设备管理器--磁盘驱动器”中查看PID、VID。）

注：1、在“我的电脑”窗口中出现盘符必须为“可移动磁盘”，如订单有特殊要求，则须与订单一致。

2、病毒扫描检验：产品连接电脑后，扫描可移动磁盘是否有病毒 。

3、量产软件版本信息查询：选择相对应的量产软件，进行版本等信息查询，并记录在报表上，且对照测试量产软件版本LIST是否是最新的版本。

4、UDP连接电脑系统时不可弹出如“是否格式化”等异常。

8.2.2、磁盘容量检验：

用鼠标右键选中UDP模块的盘符，选择“属性”弹出属性对话框，观察UDP的“已用空间”：

1）、容量≤2GB的产品“已用空间”必须为0字节，容量≥4GB的,“已用空间”通常为4KB左右。

2）、如订单有特殊要求，则已用空间的大小必须与订单要求一致。

3）、容量必须符合功能测试。

《功能测试参数标准表》

A类（适应于Good die flash）目标匹配良率为100%

项 目 标 准 参 数

标称容量 1GB 2GB 4GB 8GB 16GB 32GB 64GB

显示容量 960MB 1.86GB 3.72GB 7.45GB 14.8GB 29.6G 58.6GB

写速度 3MB/s 4MB/s 5MB/s 5MB/s 5MB/s 6MB/s 6MB/s

读速度 12MB/s 12MB/s 12MB/s 12MB/s 15MB/s 15MB/s 15MB/s

工作电流 ≤200mA ≤200mA ≤200mA ≤200mA ≤200mA ≤200mA ≤200mA

E类（适应于Good die Flash 特殊 ）目标匹配良率为95%以上

项 目 标 准 参 数

标称容量 2GB 4GB 8GB 16GB

显示容量 1.86GB 3.7GB 7.4GB 14.8GB

写速度 2M/S 2.5MB/S 2.5MB/S 3MB/S

读速度 8MB/S 12MB/S 12MB/S 15MB/S

工作电流 ≤200mA ≤200mA ≤200mA ≤200mA

8.2.3、文件存储测试：

8.2.3.1、拷贝测试：将3M～4M文件拷贝到UDP模块中，观察拷贝过程，要求能顺利完成拷贝，拷贝完成后查看磁盘中拷贝的文件大小应与源文件保持一致。

8.2.3.2、删除测试：选中所拷贝的文件，点击“删除”，文件应能顺利删除。

8.2.4、格式化测试：

8.2.4.1、当待测机容量≤2GB时，在“文件系统”选项中选择“FAT”选项，“格式化”选 UPD检验标准 编 号

页 次 3/6

版 本 1.0

项中选择“快速格式化”，然后单击“开始”，磁盘应能顺利完成格式化，“已用空间”为“0字节”。

8.2.4.2、当待测机容量≥4GB时，在“文件系统”选项中选择“FAT32”选项，“格式化”选项中选择“快速格式化”，然后单击“开始”，磁盘应能顺利完成格式化，格式化后“已用空间”通常为4KB。

8.2.5、HDBench读写速度及功耗测试：

8.2.5.1 将UDP接入到带有电流表的USB延长线中，并与电脑相连。

8.2.5.2 打开HDBench测试软件，并按下图的测试参数进行读写速度测试，要求测试结果符合《功能测试参数标准表》中的要求。

8.2.5.3 在测试过程中记录电流表指针指向的最大工作电流值是否《功能测试参数标准表》中的要求。

8.2.6、数据对比测试：

打开H2testw软件，按以下步骤进行测试，当测试结果为“OK”时即为匹配OK，显示红色字体且测试停止为匹配不良，将结果记录在报表上。

UPD检验标准 编 号

页 次 4/6

版 本 1.0

8.2.7 系统兼容性测试

分别在Windows 2000、Windows XP、Windows vista、Windows 7、Linux以及MAC 系统下测试产品，要求能正常出盘，且盘符、容量正常，能正常拷贝、删除、格式化。

8.3、产品跌落实验：

每批抽5～10 PCS在水泥地板上做3次1.0米高的自由跌落实验，每次只跌一片，避免产品碰撞，完成后检查外观，UDP模块不得有破损或功能测试不良的现象。

8.4、附着力试验：

8.5.1、每批抽检5PCS用白布沾少许酒精擦拭丝印、LOGO、激光雕刻LOGO，试验附着力效果。力度约0.5Kgf，作用力方向与擦拭面成45度，来回擦拭20次，字迹应无脱落、模糊现象。

8.5.2、每批抽检5PCS，用3M胶带贴紧产品LOGO位置，静置10秒钟，迅速地垂直向上拉起，外壳的喷油及LOGO印字不应有脱落现象。

9、检验项目判定一览表：

序号 检查项目 缺陷内容描述 缺陷等级 检验方法/工具 MAJ MIN

1 订单信息 1) 产品实物与订单、收货单、BOM、包装要求等不符 √ 目视

订单合同

封样样品 2) 产品实物的外观、外形尺寸、颜色与封样、样品承认书或客户要求不符 √

2 外观检查 本体 A面：划伤宽W≤0.1mm，长L≤3mm允收2条 √

目视

静电环

限度样品

菲林表

游标卡尺 B面：划伤宽W≤0.2mm，长L≤5mm允收2条 √

表面有崩缺、破损B面可接收S≤0.1 mme 2点且间距≥15mm,A面不允许 √

本休有明显的翘曲变形现象 √

表面露金线、侧面露铜

边部有批锋影响尺寸或刮手 √

同一批产品胶体颜色不一致 √

胶体与基板剥离 √

汽泡或汽孔：A面≤0.25mm2（1点），B面S≤0.5mm2（单边数量不超过3个且间距≥15mm以上） √

金手指 金手指有明显可见的探针印 √

金手指脏污或异物S≤0.2mm2间距≥5mm允收2点

刮花/划伤： W≤0.2mm，L≤2mm，无深度感2条以下 √

颜色不是金色、有氧化生锈、镀层易脱落现象 √

金手指有明显的边缘不平齐、形状不规则、或有凹凸点 √

同一个模块上金手指的色泽有明显的不一致 √

金手指龟裂、裂痕 √

金手指缺口、露底材S≤0.2mm2允收1点 √
