千分尺使用说明书

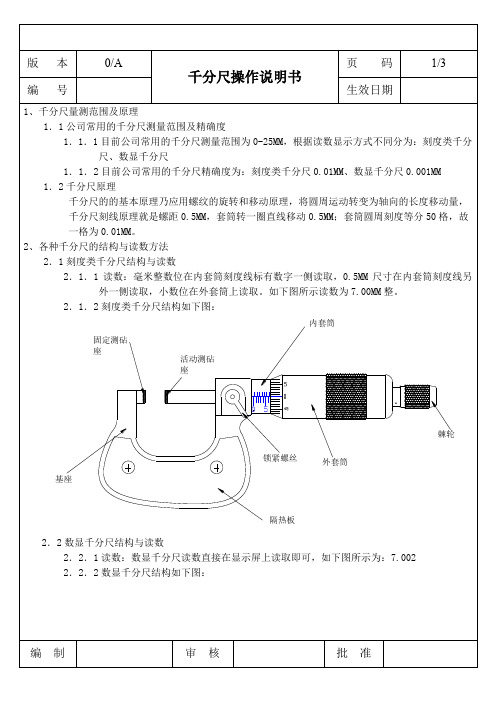

1.各部名称:
(1)数显千分尺
(2)刻度显示千分尺
基准面
锭子
棘轮
外框
2.刻度读取方法:
(1)数显千分尺
测量值:直接读出所显示的数据。
(2)刻度显示千分尺:
测量值:主轴刻度+副轴刻度
根据如下图所示的主轴和副轴放大图,说明如下。
〈1〉首先读出副轴边缘在主轴上的刻度。
在下图中,由于其边缘在主轴上处于7和7.5之间,所以主轴刻度是7mm.
〈2〉读取和主轴刻度基线重合的副轴刻度。
在下图中,主轴刻度基线对齐到副轴上的37和38之间位置,再根据刻度分量读
出其分刻度,就可得0.4,因此副轴刻度是37.4。
〈3〉往在〈2〉中得到的数据上乘于主轴1个刻度的单位。
在下图中,由于主轴1个刻度单位是0.1mm,因此
0.01×37.4=0.374mm。
〈4〉把〈1〉和〈2〉的结果相加,就得到(最终)测量值。
在下图中,其测量值是7+0.374=7.374mm
