刚性屋面防水施工方案

洪塘水厂扩建工程

防

水

工

程

专

项

施

工

方

案

福建勤马集团有限公司

2020年7月6日

目录

一、工程概况.............................................................................................1

二、施工准备工作.....................................................................................1

三、施工人员组织安排.............................................................................2

四、主要施工工具.....................................................................................2

五、施工程序.............................................................................................2

六、施工方法.............................................................................................2

七、施工注意事项.....................................................................................4

八、质量保证措施.....................................................................................5

1 刚性防水屋面施工技术

1 一般规定

1.1 刚性防水层主要适用于防水等级为Ⅲ级的建筑屋面防水，或在防水等级Ⅰ、Ⅱ级的屋面多道防水设防中作为一道防水层；不适用于设有松散材料保温层的屋面、以及受较大震动或冲击的屋面、和坡度大于15%的建筑屋面。

1.2 刚性防水屋面的结构层宜为整体现浇的钢筋混凝土。当屋面结构层是装配式钢筋混凝土板时，应符合第3.3.2小节的要求。

1.3 刚性防水屋面的坡度宜为2%～3%，并应采用结构找坡。

1.4 刚性防水屋面中应用最广泛的是普通细石混凝土和补偿收缩细石混凝土，也采用钢纤维混凝土、预应力混凝土、砌筑块体防水砂浆抹面等构造作屋面防水层。

1.5 采用普通细石混凝土或补偿收缩细石混凝土作刚性防水层时，防水层的厚度不应小于40mm。同时：

1.5.1细石混凝土强度等级不应小于C20，混凝土的水灰比不应大于0.55，每立方米混凝土水泥用量不得少于330kg，含砂率宜为35%～40%，灰砂比宜为1∶2～1∶2.5。

1.5.2细石混凝土宜使用普通硅酸盐水泥或硅酸盐水泥，水泥的强度等级不宜低于42.5级。使用矿渣硅酸盐水泥应采取减小泌水性的措施，不得使用火山灰质水泥。

1.5.3防水层内应按设计配置直径φ4～φ6mm、间距为100～200mm的双向钢筋网片。

（1） 网片采用绑扎或焊接均可，钢筋网片应在分格缝处断开。

（2）网片钢筋要调直，不得有弯曲、锈蚀、沾染油污，一个网片的同一断面（焊接为35d、绑扎为1.3×35d的区段范围）内接头不超过总断面的1/4，钢筋的绑扎搭接头长度应不少于35d 。

（3）网片位置以居中偏上为宜，其保护层厚度不应小于10mm。

1.5.4补偿收缩细石混凝土的自由膨胀率应为0.05%～0.1%。

1.5.5防水层的细石混凝土中宜掺加膨胀剂、减水剂、防水剂等外加剂，掺加品种应确当、掺入时应按配合比准确计量、投料顺序得当，并应用机械搅拌、机械振捣。

刚性防水屋面

刚性防水屋面是指利用刚性防水材料作防水层的屋面。主要有普通细石混凝土防水屋面、补偿收缩混凝土防水屋面、纤维混凝土防水屋面、预应力混凝土防水屋面等。尤以前两者应用最为广泛。

与前述的卷材及涂膜防水屋面相比，刚性防水屋面所用材料易得，价格便宜，耐久性好，维修方便，但刚性防水层材料的表观密度大，抗拉强度低，极限拉应变小，易受混凝土或砂浆的干湿变形、温度变形和结构变形的影响而产生裂缝。因此刚性防水屋面主要适用于防水等级为III级的屋面防水，也可用作I、II级屋面多道防水设防中的一道防水层；不适用于设有松散保温层的屋面、大跨度和轻型屋盖的屋面，以及受振动或冲击的建筑屋面。而且刚性防水层的节点部位应与柔性材料复合使用，才能保证防水的可靠性。

刚性防水屋面的一般构造形式如图16-26所示。

图16-26 刚性防水屋面构造

16-3-1 材料要求

16-3-1-1 水泥和骨料

1．水泥

宜采用普通硅酸盐水泥或硅酸盐水泥；当采用矿渣硅酸盐水泥时应采取减少泌水性的措施；水泥的强度等级不低于32.5MPa，不得使用火山灰质硅酸盐水泥。水泥应有出厂合格证，质量标准应符合国家标准的要求。

2．砂（细骨料）

应符合《普通混凝土用砂质量标准及检验方法》（JGJ 52-92）的规定，宜采

用中砂或粗砂，含泥量不大于2%，否则应冲洗干净。如用特细砂、山砂时，应符合《特细砂混凝土配制及应用技术规程》（DBS1/5002-92）的规定。

3．石（粗骨料）

应符合《普通混凝土用碎石或卵石质量标准及检验方法》（JGJ 53-92）的规定，宜采用质地坚硬，最大粒径不超过15mm，级配良好，含泥量不超过1%的碎石或砾石，否则应冲洗干净。

4，水

水中不得含有影响水泥正常凝结硬化的糖类、油类及有机物等有害物质，硫酸盐及硫化物较多的水不能使用，pH值不得小于4。一般自来水和饮用水均可使用。

5．混凝土及砂浆

混凝土水灰比不应大于0.55；每立方米混凝土水泥最小用量不应小于330kg；含砂率宜为35%~40%；灰砂比应为1：2~1：2.5,混凝土强度等级不应低于C20；并宜掺入外加剂。普通细石混凝土、补偿收缩混凝土的自由膨胀率应为0.05%~0.1%。

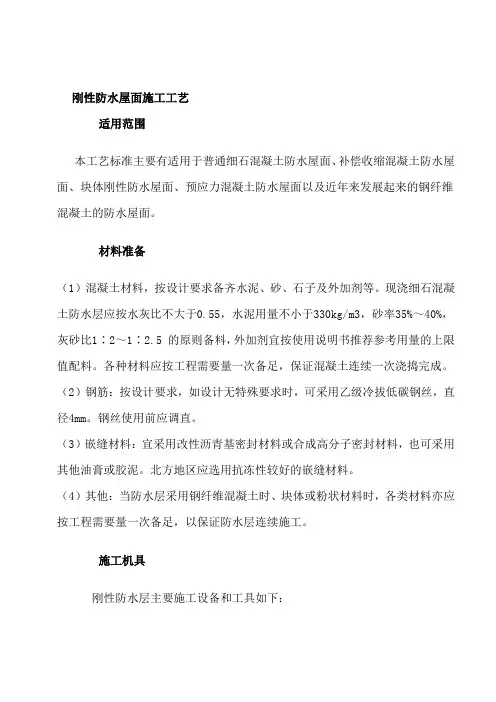

刚性防水屋面施工工艺

适用范围

本工艺标准主要有适用于普通细石混凝土防水屋面、补偿收缩混凝土防水屋面、块体刚性防水屋面、预应力混凝土防水屋面以及近年来发展起来的钢纤维混凝土的防水屋面。

材料准备

（1）混凝土材料，按设计要求备齐水泥、砂、石子及外加剂等。现浇细石混凝土防水层应按水灰比不大于0.55，水泥用量不小于330kg/m3，砂率35%～40%，灰砂比1∶2～1∶2.5 的原则备料，外加剂宜按使用说明书推荐参考用量的上限值配料。各种材料应按工程需要量一次备足，保证混凝土连续一次浇捣完成。

（2）钢筋：按设计要求，如设计无特殊要求时，可采用乙级冷拔低碳钢丝，直径4mm。钢丝使用前应调直。

（3）嵌缝材料：宜采用改性沥青基密封材料或合成高分子密封材料，也可采用其他油膏或胶泥。北方地区应选用抗冻性较好的嵌缝材料。

（4）其他：当防水层采用钢纤维混凝土时、块体或粉状材料时，各类材料亦应按工程需要量一次备足，以保证防水层连续施工。

施工机具

刚性防水层主要施工设备和工具如下：

施工工艺流程

（1）细石混凝土刚性防水层的施工

由细石混凝土或掺入减水剂、防水剂等非膨胀性外加剂的细石混凝土浇筑成的防水混凝土统称为普通细石混凝土防水层。用于屋面，称之为普通细石混凝土屋面。

常用的防水剂主要有：三氯化铁、三乙醇氨、有机硅等。其抗渗原理是防水剂加入混凝土中后，即形成不溶性胶体化合物，用来堵塞毛细孔隙和减少毛细管通路，增加混凝土的密实性从而提高其抗渗性。

①作业条件：

原材料和机具：各种原材料经复查品种、质量、规格符合设计要求，并落实数量。施工机具运转良好。

技术条件：技术负责人应对分部工程进行技术交底，工人经过培训考试合格。混凝土配合比设计、试配结束，强度等级、抗渗性等各项指标满足设计要求。

结构层：结构层应经验收合格，并且板面应清理干净。具体要求如下：

现浇整体式结构层表面应平整、坚实，局部超高部分要凿平，过低部分用细石混凝土或水泥砂浆找平；
