固体火箭发动机设计

工作时间： tk ≤1.8 秒工作温度：TH = -40℃~50℃ 燃烧室外径： DH ≤0.426 米，发动机总长： L ≤2.52 米附加条件：选用一种推进剂，装药采用多根管状药柱，为确
保同温度下的推力在允许范围内，可采用更换喷管。
三、课程设计任务：
1 分析原始条件，确定设计方案，进行发动机结构设计
2．1 发动机结构形式 ............................................................................................ 5 2．2 推进剂及药型选择 ........................................................................................ 5 2．3 壳体材料 ........................................................................................................ 6 2．4 发动机主要设计参数选择 ............................................................................ 7 三、发动机的装药设计： ..................................................................................... 9 3．1 药柱基本参数 ................................................................................................ 9 3．2 药柱尺寸的确定 .......................................................................................... 10 四、发动机燃烧室设计 ....................................................................................... 12 4．1 燃烧室结构，材料以及尺寸 ...................................................................... 12 4．2 燃烧室应力分析以及强度校核 .................................................................. 15 五、发动机喷管设计 ........................................................................................... 15 5．1 喷管的气动设计 .......................................................................................... 15 5．2 喷管壁厚 ...................................................................................................... 17 5．3 喷管的热防护 .............................................................................................. 17 5．4 喷管堵盖 ...................................................................................................... 17 六、喉部设计及校验计算 ................................................................................... 18 6．1 设计喉部尺寸 dt .......................................................................................... 18 6．2 温度区间—喉衬尺寸如下表示： ............................................................ 25 七、内弹道计算 ................................................................................................... 25 7．1 内弹道计算基本方程 .................................................................................. 25

固体火箭发动机设计复习题答案

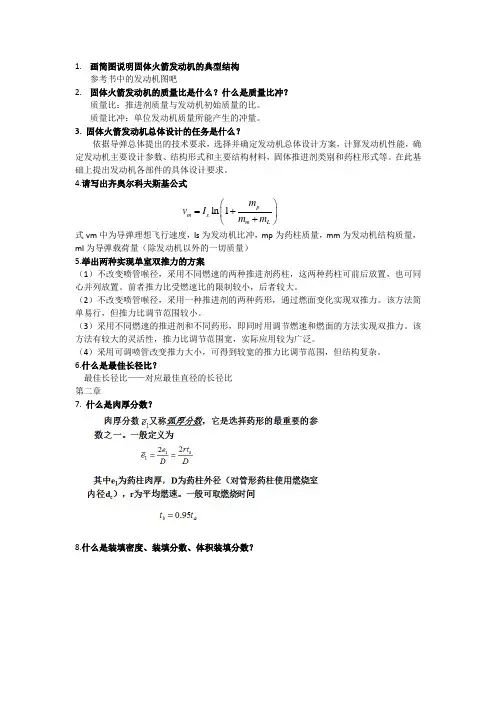

1. 画简图说明固体火箭发动机的典型结构参考书中的发动机图吧2. 固体火箭发动机的质量比是什么？什么是质量比冲？质量比：推进剂质量与发动机初始质量的比。

质量比冲：单位发动机质量所能产生的冲量。

3. 固体火箭发动机总体设计的任务是什么？依据导弹总体提出的技术要求，选择并确定发动机总体设计方案，计算发动机性能，确定发动机主要设计参数、结构形式和主要结构材料，固体推进剂类别和药柱形式等。

在此基础上提出发动机各部件的具体设计要求。

4.请写出齐奥尔科夫斯基公式式vm 中为导弹理想飞行速度，Is 为发动机比冲，mp 为药柱质量，mm 为发动机结构质量，ml 为导弹载荷量（除发动机以外的一切质量）5.举出两种实现单室双推力的方案（1）不改变喷管喉径，采用不同燃速的两种推进剂药柱，这两种药柱可前后放置，也可同心并列放置。

前者推力比受燃速比的限制较小，后者较大。

（2）不改变喷管喉径，采用一种推进剂的两种药形，通过燃面变化实现双推力。

该方法简单易行，但推力比调节范围较小。

（3）采用不同燃速的推进剂和不同药形，即同时用调节燃速和燃面的方法实现双推力。

该方法有较大的灵活性，推力比调节范围宽，实际应用较为广泛。

（4）采用可调喷管改变推力大小，可得到较宽的推力比调节范围，但结构复杂。

6.什么是最佳长径比？最佳长径比——对应最佳直径的长径比第二章7. 什么是肉厚分数？8.什么是装填密度、装填分数、体积装填分数？ln 1p m s m L m v I m m ⎛⎫=+ ⎪+⎝⎭9.星形装药燃面变化规律与几何参数的关系？参考2-2节，P4910.单根管状装药的设计过程？如何计算？参考2-4节，P6411.什么是线性粘弹性？指当应力值低于某一极限值时，粘弹性态是近似线性的，即在给定的时间内，由阶跃应力所导致的应变与应力值成正比。

12.什么是时温等效原理？各种温度条件下所获得的松弛模量（或其他力学性能数据），可以通过时间标度的适当移动而叠加；这也就是说，材料性能随温度的变化关系可以用改变时间标度相应地（等效）表示出来。
