移动通风槽技术在攀钢炼铁高炉矿槽除尘系统的应用唐涌;裴家炜;卢国炜【摘要】采用移动通风槽技术对攀钢炼铁高炉矿槽除尘系统槽上原有吸尘点进行改造,改造后达到节能减排、降低成本的目的,具有一定的经济效益及环境效益.【期刊名称】《工业安全与环保》【年(卷),期】2012(038)008【总页数】2页(P23-24)【关键词】移动通风槽;高炉矿槽;除尘;节能减排【作者】唐涌;裴家炜;卢国炜【作者单位】攀钢集团攀枝花钢钒有限公司四川攀枝花617022;攀钢集团攀枝花钢钒有限公司四川攀枝花617022;武汉天冠环保技术装备有限公司武汉430081【正文语种】中文随着攀钢高炉钒钛磁铁矿冶炼技术的进步,生铁产量屡创佳绩,高炉利用系数节节攀高,高炉原燃料使用量大幅上升,给高炉矿槽除尘系统带来的压力也越来越大,尤其是4高炉矿槽,不仅要为4高炉提供生产所需原燃料,还要为新3高炉转运1/3的原燃料,造成4高炉矿槽槽上岗位污染严重。

为了解决这一难题,铁厂选定目前较为先进、可靠、高效的矿槽抽风除尘方式,投资230余万元,对4高炉矿槽除尘系统进行移动通风槽改造,并于2011年1月投运,效益非常明显。

1.1 设备情况除尘器(LY-Ⅱ-9200型）1台,风量：76万m3/h,过滤面积：9 200 m2;锅炉鼓风机(Y4-73-Ⅱ31.5F型）1台,流量：76万m3/h;电机(YKK710-8-W）1台,转速：744 r/min,功率：1 800 kW、6 kV,功率因数：cosφ=0.84。

1.2 工艺过程传统工艺是在每个矿槽槽边分别设置一个吸尘罩,每个吸尘罩后设置一台电动阀门,电动阀门与槽上卸料车联锁,当卸料车在某槽卸料时,该槽的电动阀门自动开启,抽走该槽的含尘气流,防止粉尘从卸料口逸出以保护环境。

该工艺存在的主要问题：①每槽设置的与卸料车联锁的吸尘罩切换电动阀门经常出现故障,不能正常启闭;②吸尘罩距扬尘点远,料槽密封不严,漏风率高,故要求的风量较大,而一般常规风量难以达到理想的效果。

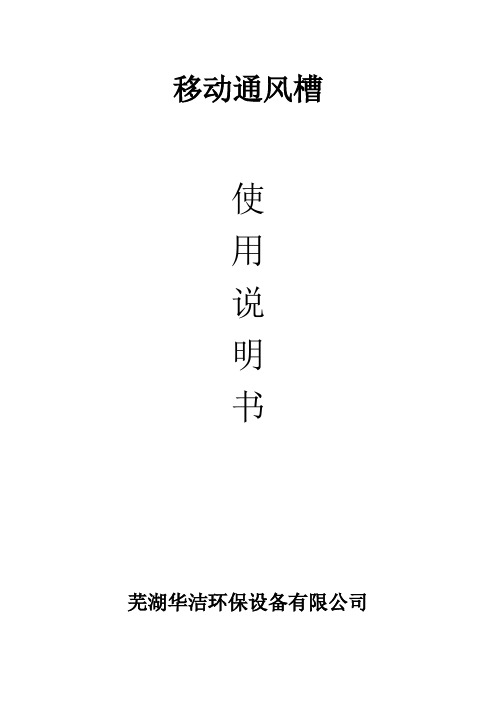

移动通风槽使用说明书芜湖华洁环保设备有限公司一、通风槽概况移动式通风槽主要由垂直仓内抽风管、水平矩形连接管、移动小车、密封皮带、导轨、水平矩形排风管、固定支架等组成。

移动式通风槽必须和移动式卸料小车结合使用，并且矿仓受料口必须采用皮带密封以取得良好通风除尘效果。

移动式通风槽是将垂直仓内抽风管固定在移动式卸料小车的裤衩卸料管上，通过水平矩形连接通风槽顶部的移动装置将含尘烟气抽入水平矩形排风管，再通过排风管接到除尘系统外部管道。

移动式通风槽最大优点是矿仓卸料车可以不定点卸料，都能有好的除尘效果；通风槽移动小车本身不需要动力，而是依靠卸料小车的移动拖动移动通风槽上部移动装置；相对于矿槽阀门切换，通风槽通过矩形风管顶部皮带密封，密封效果好，漏风量小，因此单个仓抽风量大，除尘效果好。

移动式通风槽现场结合卸料小车的安装进行仓内垂直抽风管的安装。

水平矩形抽风管采用支架高架安装在矿槽或料仓一侧，风管下可以行走，检修等。

二、应用范围移动式通风槽可用于治理各类高位料仓仓顶上沿直线轨道往返运动的工艺设备（如卸料车、上料系统设备）移动性及阵发性尘源治理的除尘系统，特别适合移动卸料小车在多个仓顶卸料时的抽风除尘。

如炼铁高炉加料系统的矿仓顶部；烧结厂的烧结成品矿仓顶部；焦化厂的上煤仓顶部等满足使用条件，采用移动式通风槽将取得良好的除尘效果。

一般中小型矿料仓槽上部在两侧各安装一套，大型矿料仓容积大，双排布置时安装三套。

三、设备组成及主要技术性能移动式通风槽由槽体、小车轨道、移动通风小车、密封皮带装置组成。

其中槽体分为张紧槽、固定槽和中间槽，各槽之间均为法兰连接，分段接口应避开支架，小车轨道在槽体安装完成后再焊在槽体上。

小车轨道采用方钢形式，30X30mm。

通风槽密封皮带一端固定，一端能张紧调整。

四、工作原理与结构特点工作原理在通风机的吸引力作用下，含尘气流由连接在卸料小车上的吸风管吸入，依次进入通风口、通风槽及除尘器，经由通风机排入大气。

高炉矿槽除尘技术作者：孙健来源：《西部论丛》2019年第09期摘要：钢铁厂高炉矿槽产尘点多且集中，不同工位采用各自不同的捕集方式，选择正确的捕集方式不仅有利于粉尘捕集，更有利于减少风量，达到节能的目的。

关键词：高炉矿槽捕集除尘引言高炉矿槽是高炉生产主要的产尘点之一，除尘点多，除尘系统庞大，系统平衡较困难。

对矿槽除尘系统分析在环保行业有其非常重要的作用。

1.矿槽粉尘情况礦槽及转运站主要产生的是粉尘，主要产尘部位包括矿槽槽上移动卸料、槽下振动给料机、振动筛、称量斗、部分转运站、中间仓及各胶带转运点等处。

2.粉尘控制措施料仓一般呈并列布置，有焦碳仓、烧结矿仓、块矿仓、杂矿仓、焦丁仓。

槽上有胶带机及卸料车，槽下烧结矿、球团矿等经筛分后，分散称量（各配置一台称量斗），筛上料进集中称量斗，经主皮带向高炉上料，筛下料进焦丁、矿丁筛分楼，进一步筛分，筛上料（矿丁、焦丁）经皮带转运进称量斗称量后下到高炉上料皮带。

槽上胶带机及卸料车除尘有通常有两种方式，一种是仓内抽负压，一种是移动除尘装置。

仓内抽负压是指：在料仓上部设抽风支管，每根支管设置1台电动阀门，用来切换。

移动除尘装置是指：移动卸料小车的上料皮带机头部设防尘密闭罩并抽风，在仓上卸料槽口上设胶带密封，卸料小车下料口侧面设抽风口，移动卸料小车一侧设通风槽，槽上铺设胶带密封形成闭合风道，移动通风口将皮带上的防尘密闭罩的抽风口和下料口侧面的抽风口连成一体。

含尘空气经移动通风口，通风槽经管道进入除尘器，移动通风口上活动接头随移动卸料小车移动，而活动接头与通风槽上的胶带及卸料小车下料口与下料口上胶带同四个辊轮作相应滑动，解决移动卸料车不定点下料的粉尘污染问题。

因仓内抽负压风量较难控制，电动阀门检修量比较大，大多采用移动通风槽形式。

布置形式见下图：基本原理是：将通风槽布置在胶带机侧上方，与胶带机平行，通风槽长度与矿槽长度相一致，通风槽的一端与除尘系统干管相连。

通风槽上部有槽形口，用胶带密闭，其上安放能够随卸料车同步行走的通风口，通风口的一端与卸料车矿槽除尘吸风管连接，另一端与通风槽浮动相连，从而将运动中的风管与固定风管连通起来。
