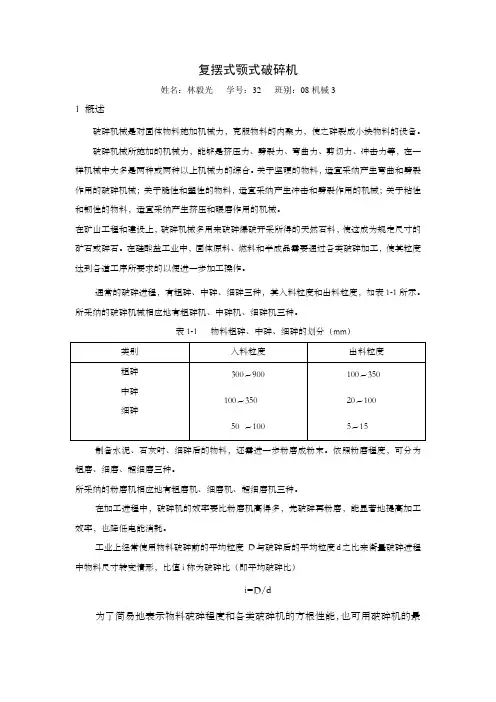

复摆式颚式破碎机
姓名：林毅光 学号：32 班别：08机械3
1 概述
破碎机械是对固体物料施加机械力，克服物料的内聚力，使之碎裂成小块物料的设备。
破碎机械所施加的机械力，能够是挤压力、劈裂力、弯曲力、剪切力、冲击力等，在一样机械中大多是两种或两种以上机械力的综合。关于坚硬的物料，适宜采纳产生弯曲和劈裂作用的破碎机械；关于脆性和塑性的物料，适宜采纳产生冲击和劈裂作用的机械；关于粘性和韧性的物料，适宜采纳产生挤压和碾磨作用的机械。
在矿山工程和建设上，破碎机械多用来破碎爆破开采所得的天然石料，使这成为规定尺寸的矿石或碎石。在硅酸盐工业中，固体原料、燃料和半成品需要通过各类破碎加工，使其粒度达到各道工序所要求的以便进一步加工操作。
通常的破碎进程，有粗碎、中碎、细碎三种，其入料粒度和出料粒度，如表1-1所示。所采纳的破碎机械相应地有粗碎机、中碎机、细碎机三种。
表1-1 物料粗碎、中碎、细碎的划分（mm）
类别 入料粒度 出料粒度
粗碎
中碎
细碎 300～900
100～350
50 ～100 100～350
20～100
5～15
制备水泥、石灰时、细碎后的物料，还需进一步粉磨成粉末。依照粉磨程度，可分为粗磨、细磨、超细磨三种。
所采纳的粉磨机相应地有粗磨机、细磨机、超细磨机三种。
在加工进程中，破碎机的效率要比粉磨机高得多，先破碎再粉磨，能显著地提高加工效率，也降低电能消耗。
工业上经常使用物料破碎前的平均粒度 D与破碎后的平均粒度d之比来衡量破碎进程中物料尺寸转变情形，比值i称为破碎比（即平均破碎比）
i=D/d
为了简易地表示物料破碎程度和各类破碎机的方根性能，也可用破碎机的最大进料口尺寸与最大出料口尺寸之比作为破碎比，称为公称破碎比。
i=Dmax/dmax
在实际破碎加工时，装入破碎机的最大物料尺寸，一样老是小于允许的最大限度进料口尺寸，因此，平均破碎比只相当于公称破碎比的～。
佛山科学技术学院课程设计用纸

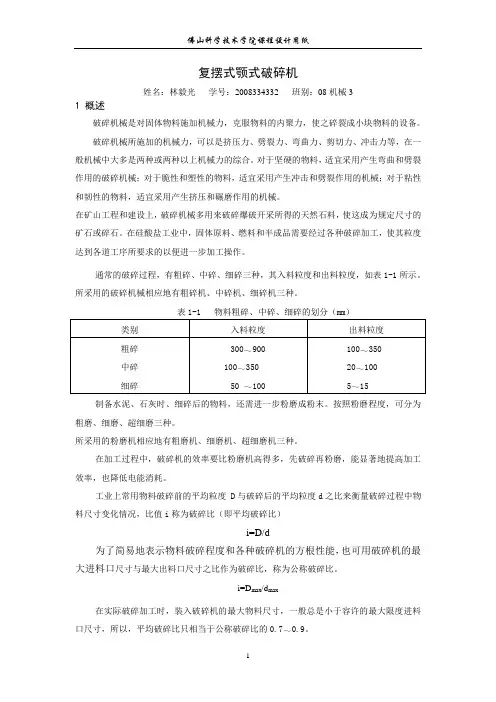

1 复摆式颚式破碎机
姓名：林毅光 学号：2008334332 班别：08机械3
1 概述
破碎机械是对固体物料施加机械力，克服物料的内聚力，使之碎裂成小块物料的设备。
破碎机械所施加的机械力，可以是挤压力、劈裂力、弯曲力、剪切力、冲击力等，在一般机械中大多是两种或两种以上机械力的综合。对于坚硬的物料，适宜采用产生弯曲和劈裂作用的破碎机械；对于脆性和塑性的物料，适宜采用产生冲击和劈裂作用的机械；对于粘性和韧性的物料，适宜采用产生挤压和碾磨作用的机械。
在矿山工程和建设上，破碎机械多用来破碎爆破开采所得的天然石料，使这成为规定尺寸的矿石或碎石。在硅酸盐工业中，固体原料、燃料和半成品需要经过各种破碎加工，使其粒度达到各道工序所要求的以便进一步加工操作。
通常的破碎过程，有粗碎、中碎、细碎三种，其入料粒度和出料粒度，如表1-1所示。所采用的破碎机械相应地有粗碎机、中碎机、细碎机三种。
表1-1 物料粗碎、中碎、细碎的划分（mm）
类别 入料粒度 出料粒度
粗碎
中碎
细碎 300～900
100～350
50 ～100 100～350
20～100
5～15
制备水泥、石灰时、细碎后的物料，还需进一步粉磨成粉末。按照粉磨程度，可分为粗磨、细磨、超细磨三种。
所采用的粉磨机相应地有粗磨机、细磨机、超细磨机三种。
在加工过程中，破碎机的效率要比粉磨机高得多，先破碎再粉磨，能显著地提高加工效率，也降低电能消耗。
工业上常用物料破碎前的平均粒度 D与破碎后的平均粒度d之比来衡量破碎过程中物料尺寸变化情况，比值i称为破碎比（即平均破碎比）
i=D/d
为了简易地表示物料破碎程度和各种破碎机的方根性能，也可用破碎机的最大进料口尺寸与最大出料口尺寸之比作为破碎比，称为公称破碎比。
i=Dmax/dmax
在实际破碎加工时，装入破碎机的最大物料尺寸，一般总是小于容许的最大限度进料口尺寸，所以，平均破碎比只相当于公称破碎比的0.7～0.9。 佛山科学技术学院课程设计用纸
东北大学机械原理课程设计 铰链式颚式破碎机方案分析
- 1 -
机械原理课程设计说明书
题目： 铰链式颚式破碎机方案分析
班 级 ：
姓 名 ：
学 号 ：
指导教师 ：
成 绩 ：
2011 年 9 月 26 日
目 录
一 设计题目……………………………………………………………………1
二 已知条件及设计要求…………………………………………………3
2.1已知条件……………………………………………………………………3
2.2设计要求……………………………………………………………………3
三. 机构的结构分析…………………………………………………………4
3.1六杆铰链式破碎机………………………………………………………4 东北大学机械原理课程设计 铰链式颚式破碎机方案分析
- 2 - 3.2四杆铰链式破碎机………………………………………………………4
四. 机构的运动分析…………………………………………………………4
4.1六杆铰链式颚式破碎机的运动分析…………………………………4
4.2四杆铰链式颚式破碎机的运动分析…………………………………7
五.机构的动态静力分析………………………………………………… 10
5.1六杆铰链式颚式破碎机的静力分析…………………………………10
5.2四杆铰链式颚式破碎机的静力分析…………………………………16
六. 工艺阻力函数及飞轮的转动惯量函数 ……………………12
6.1工艺阻力函数程序 ……………………………………………………21
6.2飞轮的转动惯量函数程序……………………………………………21
七 .对两种机构的综合评价……………………………………………21
机械毕业设计（论文）-PE400×600颚式破碎机的设计（全套图纸） 洛阳理工学院毕业设计（论文）
I PE400×600颚式破碎机的设计
摘 要
国内使用的颚式破碎机类型很多,但常见的还是传统的复摆颚式破碎机。复摆颚式破碎机的出现已有140多年的历史,经过人们长期的实践和不断完善与改进,其结构型式和机构参数日臻合理, 结构简单、制造容易、工作可靠、维修方便，故在冶金、矿山、建材、化工、煤炭等行业使用非常广泛。随着现代化的发展，各工业部门对破碎石的需求进一步增长，研究复摆颚式破碎机具有很重要的意义。本毕业设计主要是为满足生产需求：进料口尺寸：400×600 (mm)；出料口尺寸：40～160 (mm)；进料块最大尺寸：340(mm)；产量：17～115吨/时而研究的。主要研究复摆颚式破碎机的运动分析、V带的选择，各种工作参数的选择，工作机构的优化。重点研究传动的设计和系统的优化。
关键词：复摆颚式破碎机，传动，运动分析
全套图纸，加153893706洛阳理工学院毕业设计（论文）
II Design of PE400×600 Jaw-fashioned Crusher
ABSTRACT
The domestic use jaw type breaker type are very many, But common
traditional duplicate pendulum Jaw-fashioned Crusher. The duplicate pendulum
jaw type breaker appearance had more than 140 years history, And consummates
and the improvement unceasingly after the people long-term practice, Its structure
pattern and the organization parameter are day by day reasonable, The structure
