光伏发电站设计规范（GB 50797-2012）1总则1.0.1为了进一步贯彻落实国家有关法律、法规和政策，充分利用太阳能资源，优化国家能源结构，建立安全的能源供应体系，推广光伏发电技术的应用，规范光伏发电站设计行为，促进光伏发电站建设健康、有序发展，制定本规范。

1.0.2本规范适用于新建、扩建或改建的并网光伏发电站和l00kWp及以上的独立光伏发电站。

1.0.3并网光伏发电站建设应进行接入电网技术方案的可行性研究。

1.0.4光伏发电站设计除符合本规范外，尚应符合国家现行有关标准的规定。

2术语和符号2.1术语2.1.1光伏组件 PV module具有封装及内部联结的、能单独提供直流电输出的、最小不可分割的太阳电池组合装置。

又称太阳电池组件（solar cell module）2.1.2光伏组件串 photovoltaic modules string在光伏发电系统中，将若干个光伏组件串联后，形成具有一定直流电输出的电路单元。

2.1.3光伏发电单元 photovoltaic（PV）power unit光伏发电站中，以一定数量的光伏组件串，通过直流汇流箱汇集，经逆变器逆变与隔离升压变压器升压成符合电网频率和电压要求的电源。

又称单元发电模块。

2.1.4光伏方阵 PV array将若干个光伏组件在机械和电气上按一定方式组装在一起并且有固定的支撑结构而构成的直流发电单元。

又称光伏阵列。

2.1.5 光伏发电系统 photovoltaic（PV）power generation system利用太阳电池的光生伏特效应，将太阳辐射能直接转换成电能的发电系统。

2.1.6 光伏发电站 photovoltaic（PV）power station以光伏发电系统为主，包含各类建（构）筑物及检修、维护、生活等辅助设施在内的发电站。

2.1.7辐射式连接 radial connection各个光伏发电单元分别用断路器与发电站母线连接。

光伏发电站设计规范（GB 50797-2012）1总则1.0.1为了进一步贯彻落实国家有关法律、法规和政策，充分利用太阳能资源，优化国家能源结构，建立安全的能源供应体系，推广光伏发电技术的应用，规范光伏发电站设计行为，促进光伏发电站建设健康、有序发展，制定本规范。

1.0.2本规范适用于新建、扩建或改建的并网光伏发电站和l00kWp及以上的独立光伏发电站。

1.0.3并网光伏发电站建设应进行接入电网技术方案的可行性研究。

1.0.4光伏发电站设计除符合本规范外，尚应符合国家现行有关标准的规定。

2术语和符号2.1术语2.1.1光伏组件 PV module具有封装及内部联结的、能单独提供直流电输出的、最小不可分割的太阳电池组合装置。

又称太阳电池组件（solar cell module）2.1.2光伏组件串 photovoltaic modules string在光伏发电系统中，将若干个光伏组件串联后，形成具有一定直流电输出的电路单元。

2.1.3光伏发电单元 photovoltaic（PV）power unit光伏发电站中，以一定数量的光伏组件串，通过直流汇流箱汇集，经逆变器逆变与隔离升压变压器升压成符合电网频率和电压要求的电源。

又称单元发电模块。

2.1.4光伏方阵 PV array将若干个光伏组件在机械和电气上按一定方式组装在一起并且有固定的支撑结构而构成的直流发电单元。

又称光伏阵列。

2.1.5 光伏发电系统 photovoltaic（PV）power generation system利用太阳电池的光生伏特效应，将太阳辐射能直接转换成电能的发电系统。

2.1.6 光伏发电站 photovoltaic（PV）power station以光伏发电系统为主，包含各类建（构）筑物及检修、维护、生活等辅助设施在内的发电站。

2.1.7辐射式连接 radial connection各个光伏发电单元分别用断路器与发电站母线连接。

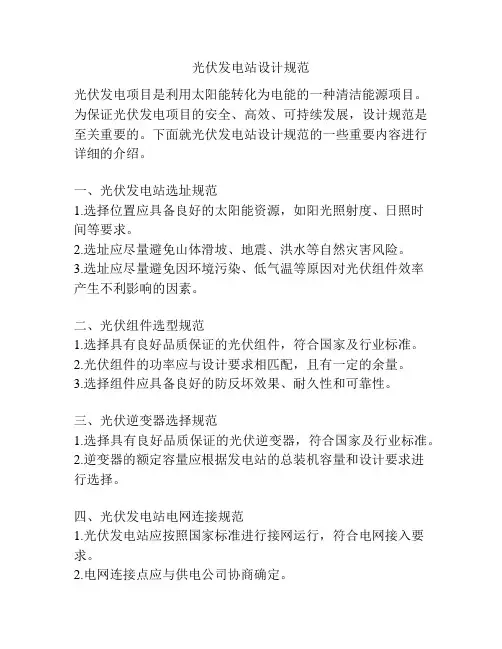

光伏发电站设计规范光伏发电项目是利用太阳能转化为电能的一种清洁能源项目。

为保证光伏发电项目的安全、高效、可持续发展，设计规范是至关重要的。

下面就光伏发电站设计规范的一些重要内容进行详细的介绍。

一、光伏发电站选址规范1.选择位置应具备良好的太阳能资源，如阳光照射度、日照时间等要求。

2.选址应尽量避免山体滑坡、地震、洪水等自然灾害风险。

3.选址应尽量避免因环境污染、低气温等原因对光伏组件效率产生不利影响的因素。

二、光伏组件选型规范1.选择具有良好品质保证的光伏组件，符合国家及行业标准。

2.光伏组件的功率应与设计要求相匹配，且有一定的余量。

3.选择组件应具备良好的防反坏效果、耐久性和可靠性。

三、光伏逆变器选择规范1.选择具有良好品质保证的光伏逆变器，符合国家及行业标准。

2.逆变器的额定容量应根据发电站的总装机容量和设计要求进行选择。

四、光伏发电站电网连接规范1.光伏发电站应按照国家标准进行接网运行，符合电网接入要求。

2.电网连接点应与供电公司协商确定。

五、光伏发电站建设规范1.建设过程中应遵守相关建设法律法规，确保施工安全。

2.施工期间应采取相应措施减少噪音、粉尘等对周围环境的污染。

六、光伏发电站运维规范1.建立健全的运行维护管理体系，确保光伏发电站的正常运行。

2.定期对发电站进行检测和维护，及时处理故障。

七、光伏发电站安全规范1.在施工过程中，应采取安全措施，做好各项安全工作，确保人员和设备的安全。

2.光伏发电站应设立安全管理制度，定期开展安全培训。

八、光伏发电站环境保护规范1.发电站应根据环境保护要求，进行废水、废气、废弃物的处理。

2.发电站应与周边居民和环保部门保持沟通，并及时解决环境污染问题。

综上所述，光伏发电站设计规范是确保光伏发电项目安全、高效、可持续发展的重要保障。

只有合理严格地按照规范进行设计、建设和运维，才能确保光伏发电站的长期稳定运行。

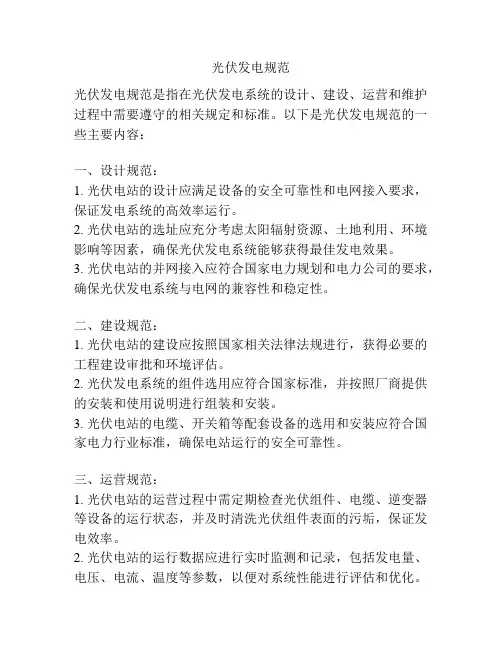

光伏发电规范光伏发电规范是指在光伏发电系统的设计、建设、运营和维护过程中需要遵守的相关规定和标准。

以下是光伏发电规范的一些主要内容：一、设计规范：1. 光伏电站的设计应满足设备的安全可靠性和电网接入要求，保证发电系统的高效率运行。

2. 光伏电站的选址应充分考虑太阳辐射资源、土地利用、环境影响等因素，确保光伏发电系统能够获得最佳发电效果。

3. 光伏电站的并网接入应符合国家电力规划和电力公司的要求，确保光伏发电系统与电网的兼容性和稳定性。

二、建设规范：1. 光伏电站的建设应按照国家相关法律法规进行，获得必要的工程建设审批和环境评估。

2. 光伏发电系统的组件选用应符合国家标准，并按照厂商提供的安装和使用说明进行组装和安装。

3. 光伏电站的电缆、开关箱等配套设备的选用和安装应符合国家电力行业标准，确保电站运行的安全可靠性。

三、运营规范：1. 光伏电站的运营过程中需定期检查光伏组件、电缆、逆变器等设备的运行状态，并及时清洗光伏组件表面的污垢，保证发电效率。

2. 光伏电站的运行数据应进行实时监测和记录，包括发电量、电压、电流、温度等参数，以便对系统性能进行评估和优化。

3. 光伏电站的运维人员应具备专业的技能和培训，能够快速排除故障，保证电站的连续运行。

四、维护规范：1. 光伏发电系统的设备维护应按照厂家要求进行，定期进行设备故障检修和清洁，确保设备的正常运行。

2. 光伏电站的线缆、接线盒等设备应经常检测和保养，及时更换老化或损坏的部件，防止发生安全事故。

3. 光伏电站的维护人员应制定详细的维护计划，定期检查电站设备和系统，并及时处理发现的问题，确保光伏发电系统的可靠性和稳定性。

光伏发电规范的落实，能够保证光伏电站的正常运行和发电效率，同时减少安全隐患和环境影响。

为了确保光伏发电系统的质量和可靠性，各相关方需要共同遵守和执行光伏发电规范，加强监督和检查，及时解决问题，促进光伏发电事业的健康发展。

光伏发电站设计规（GB 50797-2012）1总则1.0.1为了进一步贯彻落实国家有关法律、法规和政策，充分利用太阳能资源，优化国家能源结构，建立安全的能源供应体系，推广光伏发电技术的应用，规光伏发电站设计行为，促进光伏发电站建设健康、有序发展，制定本规。

1.0.2本规适用于新建、扩建或改建的并网光伏发电站和l00kWp及以上的独立光伏发电站。

1.0.3并网光伏发电站建设应进行接入电网技术方案的可行性研究。

1.0.4光伏发电站设计除符合本规外，尚应符合国家现行有关标准的规定。

2术语和符号2.1术语2.1.1光伏组件 PV module具有封装及部联结的、能单独提供直流电输出的、最小不可分割的太阳电池组合装置。

又称太阳电池组件（solar cell module）2.1.2光伏组件串 photovoltaic modules string在光伏发电系统中，将若干个光伏组件串联后，形成具有一定直流电输出的电路单元。

2.1.3光伏发电单元 photovoltaic（PV）power unit光伏发电站中，以一定数量的光伏组件串，通过直流汇流箱汇集，经逆变器逆变与隔离升压变压器升压成符合电网频率和电压要求的电源。

又称单元发电模块。

2.1.4光伏方阵 PV array将若干个光伏组件在机械和电气上按一定方式组装在一起并且有固定的支撑结构而构成的直流发电单元。

又称光伏阵列。

2.1.5 光伏发电系统 photovoltaic（PV）power generation system利用太阳电池的光生伏特效应，将太阳辐射能直接转换成电能的发电系统。

2.1.6 光伏发电站 photovoltaic（PV）power station以光伏发电系统为主，包含各类建（构）筑物及检修、维护、生活等辅助设施在的发电站。

2.1.7辐射式连接 radial connection各个光伏发电单元分别用断路器与发电站母线连接。

2.1.8 “T”接式连接 tapped connection若干个光伏发电单元并联后通过一台断路器与光伏发电站母线连接。

分布式光伏发电项目设计技术规范目录第1章总则 (2)1.1 总则 (2)第2章性能保证 (2)2.1 整体要求 (2)2.2 设备技术规范 (2)2.2.1一般规定 (2)2.2.2组件 (2)2.2.3逆变器 (4)2.2.4支架 (5)2.2.5桥架 (8)2.2.6开关柜 (8)2.2.7电缆 (9)2.2.8防雷接地 (12)2.2.9 光伏电站监控 (12)2.3 总体设计 (12)2.3.1设计范围 (13)2.3.2标准及规程 (13)2.3.3光伏阵列布置 (13)2.3.4电气设备布置原则 (14)2.3.5并网点布置原则 (14)2.3.6站区管线布置 (14)第3章结构技术规范 (14)3.1 范围 (14)3.2 标准、规范和抗震措施 (15)3.3 主要建构筑物 (15)3.3.1建筑主要设计原则 (15)第1章总则1.1 总则●工程设计、设备制造、建筑安装、调试、试验及总承包项下的其他工作应满足国家现行规程、标准和规范。

●太阳能并网光伏电站总的要求是：安全可靠、系统智能、功能完整、发电效率高，建设期间不影响项目所在正常生活。

承包方提供的设计、设备以及施工，必须满足本技术规范书规定的技术要求。

●所有图纸及文件均采用国际单位，语言为中文。

第2章性能保证2.1 整体要求（1）全站光伏组件总容量预计为524.12kWp，可根据现场情况酌情调整整体装机容量。

（2）承包方设备系统须满足站址自然环境极限值，包含但不限于气温、抗风、冰雹、防火、风沙、干旱、防洪、植被。

（4）光伏电站系统总效率（PR）不低于80%。

（5）光伏阵列必须保证冬至日早上9点至下午15点组件无阴影遮挡；（7）直流侧和交流侧电缆规格不得低于设计规范要求；2.2 设备技术规范2.2.1一般规定（1）本技术规范中通用部分各条款如与技术规范专用部分有冲突，以专用部分为准。

（2）所选取的设备供方或制造商应能提供权威机关颁发的ISO 9000系列的认证书或等同的质量保证体系认证证书（3）所选取的设备供方供方或制造商应提供产品全部有效的型式试验报告。

光伏发电站设计规范光伏发电站设计规范一、光伏发电站基本要求1. 光伏发电站应选址在日照充足、无遮挡物、无阴影的地方，尽量避免建设在高温、高湿、多雨或有强风区域。

2. 光伏发电站应根据实际情况确定太阳能电池板数量和布局方式，确保最大化的光伏转换效率。

3. 光伏发电站应设计并优化电网连接方式，以确保光伏发电系统的安全、稳定和可靠运行。

4. 光伏发电站应考虑环境保护因素，避免影响当地生态环境、土地资源以及人类居住和工作的地区。

5. 光伏发电站应按照国家相关规定和标准进行设计，确保安全、高效、经济、环保和可持续发展。

二、光伏发电站技术要求1. 光伏发电系统应选用高效率、高可靠性、长寿命的太阳能电池板，确保光伏转换效率达到设计要求。

2. 光伏发电系统应采用逆变器，将直流电转换为交流电并接入电网，确保光伏系统的安全运行和电能的有效利用。

3. 光伏发电系统应选用合适的支架和固定装置，确保太阳能电池板的稳定安装和正确倾角。

4. 光伏发电系统应具备完善的过电压保护、过电流保护、短路保护等安全措施，确保系统的安全运行。

5. 光伏发电系统应配备监控系统，实时监测光伏系统的运行状态和发电量，及时发现并排除故障。

6. 光伏发电系统应具备远程监控和管理功能，便于操作人员实时监测和管理发电站的运行情况。

7. 光伏发电系统应配备必要的维护和保养设施，包括定期清洁太阳能电池板、检查电缆和连接器等。

三、光伏发电站安全要求1. 光伏发电站应具备防雷和接地装置，以保护太阳能电池板和电气设备不受雷击影响。

2. 光伏发电系统应采用低压交流电，并具备漏电保护、短路保护和过载保护等安全措施。

3. 光伏发电站应配备灭火设备和报警系统，确保在发生火灾等紧急情况时能及时报警并采取适当的灭火措施。

4. 光伏发电站应规范操作人员的操作行为，确保操作安全，禁止未经授权的人员擅自进入发电站。

5. 光伏发电站应遵守当地相关法律法规，确保光伏发电站的安全和环境保护。

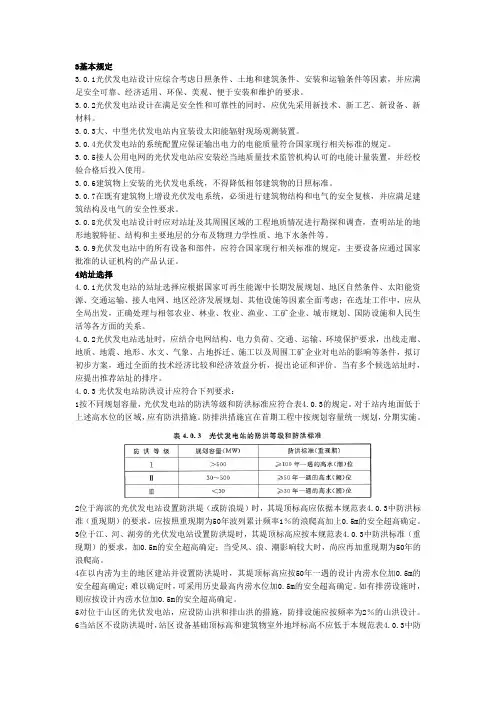

3基本规定3.0.1光伏发电站设计应综合考虑日照条件、土地和建筑条件、安装和运输条件等因素，并应满足安全可靠、经济适用、环保、美观、便于安装和维护的要求。

3.0.2光伏发电站设计在满足安全性和可靠性的同时，应优先采用新技术、新工艺、新设备、新材料。

3.0.3大、中型光伏发电站内宜装设太阳能辐射现场观测装置。

3.0.4光伏发电站的系统配置应保证输出电力的电能质量符合国家现行相关标准的规定。

3.0.5接人公用电网的光伏发电站应安装经当地质量技术监管机构认可的电能计量装置，并经校验合格后投入使用。

3.0.6建筑物上安装的光伏发电系统，不得降低相邻建筑物的日照标准。

3.0.7在既有建筑物上增设光伏发电系统，必须进行建筑物结构和电气的安全复核，并应满足建筑结构及电气的安全性要求。

3.0.8光伏发电站设计时应对站址及其周围区域的工程地质情况进行勘探和调查，查明站址的地形地貌特征、结构和主要地层的分布及物理力学性质、地下水条件等。

3.0.9光伏发电站中的所有设备和部件，应符合国家现行相关标准的规定，主要设备应通过国家批准的认证机构的产品认证。

4站址选择4.0.1光伏发电站的站址选择应根据国家可再生能源中长期发展规划、地区自然条件、太阳能资源、交通运输、接人电网、地区经济发展规划、其他设施等因素全面考虑；在选址工作中，应从全局出发，正确处理与相邻农业、林业、牧业、渔业、工矿企业、城市规划、国防设施和人民生活等各方面的关系。

4.0.2光伏发电站选址时，应结合电网结构、电力负荷、交通、运输、环境保护要求，出线走廊、地质、地震、地形、水文、气象、占地拆迁、施工以及周围工矿企业对电站的影响等条件，拟订初步方案，通过全面的技术经济比较和经济效益分析，提出论证和评价。

当有多个候选站址时，应提出推荐站址的排序。

4.0.3光伏发电站防洪设计应符合下列要求：1按不同规划容量，光伏发电站的防洪等级和防洪标准应符合表4.0.3的规定。

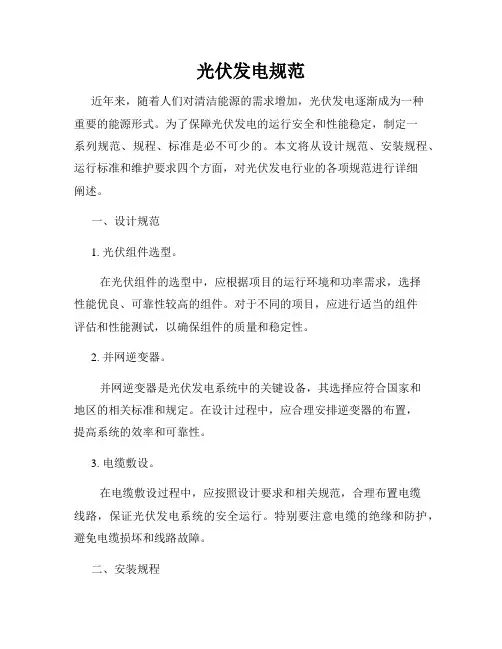

光伏发电规范近年来，随着人们对清洁能源的需求增加，光伏发电逐渐成为一种重要的能源形式。

为了保障光伏发电的运行安全和性能稳定，制定一系列规范、规程、标准是必不可少的。

本文将从设计规范、安装规程、运行标准和维护要求四个方面，对光伏发电行业的各项规范进行详细阐述。

一、设计规范1. 光伏组件选型。

在光伏组件的选型中，应根据项目的运行环境和功率需求，选择性能优良、可靠性较高的组件。

对于不同的项目，应进行适当的组件评估和性能测试，以确保组件的质量和稳定性。

2. 并网逆变器。

并网逆变器是光伏发电系统中的关键设备，其选择应符合国家和地区的相关标准和规定。

在设计过程中，应合理安排逆变器的布置，提高系统的效率和可靠性。

3. 电缆敷设。

在电缆敷设过程中，应按照设计要求和相关规范，合理布置电缆线路，保证光伏发电系统的安全运行。

特别要注意电缆的绝缘和防护，避免电缆损坏和线路故障。

二、安装规程1. 基础建设。

在光伏发电系统的安装阶段，基础建设是十分重要的。

应根据项目的地质条件和气候环境，选择合适的基础类型和建设方法，确保基础的稳定性和可靠性。

2. 支架安装。

光伏组件的支架安装应按照设计要求，合理布置和固定支架。

特别要注意支架的稳定性和抗风能力，以减少因恶劣天气条件造成的损坏或倒塌的风险。

3. 连接与布线。

在组件和逆变器的连接过程中，应严格按照相关规范，进行正确的电气接线和布线。

要确保连接牢固可靠，防止接触不良和线路短路等问题的发生。

三、运行标准1. 发电效率监控。

光伏发电系统的发电效率是一个重要指标，可以通过监控系统进行实时的功率和发电量检测。

要建立完善的监控机制，及时发现并处理发电效率低下的问题。

2. 维护与保养。

光伏发电系统的维护与保养是保证其运行正常的关键。

应定期进行设备巡检和清洗，以及及时处理设备故障和损坏。

同时，要建立健全的记录和报告机制，确保光伏发电系统的稳定性和可靠性。

四、维护要求1. 清洁与防护。

光伏组件表面的灰尘和污垢会降低发电效率，因此应定期对组件进行清洗。

光伏发电站的发电站基本设计规范1.场地选择和规划：发电场地应选择无阴影遮挡、地势平坦、土地稳定的区域。

同时，需要考虑对周边环境的影响，如景观、生态、土地利用等。

发电场地应进行科学规划，合理布局光伏组件和其他设施，以最大程度地提高发电效益。

2.光伏组件的选择和布局：光伏组件的选择应考虑研发技术水平、质量和性价比等因素。

布局上需要考虑方向、角度和间距等因素，以提高发电量。

同时，需要注意组件之间的防止阴影遮挡和互相污染。

3.电力系统设计：发电站需要有一个完整的电力系统，包括直流侧和交流侧。

直流侧包括光伏组件、逆变器、直流开关柜等设备，交流侧则包括变压器、交流开关柜等设备。

电力系统设计应考虑并满足国家和地方的电力相关标准和规范。

4.接地设计：发电站需要进行合理的接地设计，确保设备和人员的安全。

接地系统应符合国家标准和规范，并进行定期检测和维护。

5.防雷设计：发电站需要在设备和建筑物上进行防雷设计，以避免雷击和相关损失。

防雷设计应符合国家标准和规范，并进行定期检测和维护。

6.安全设施和防护措施：发电站应设置相应的安全设施和防护措施，包括消防设备、安全防护器材等，以保障工作人员和设备的安全。

7.环境保护和生态建设：发电站应注重环境保护和生态建设，包括合理利用土地资源、合理处理废弃物和排放物等。

同时，需要进行环境影响评价，并制定相应的环境管理措施。

8.运维管理：发电站在设计阶段应考虑运维管理的便利性，包括设备的维修保养、故障排除等。

同时，需要建立健全的运维管理制度和技术服务体系，以保障发电站的运行效果和安全。

综上所述，光伏发电站基本设计规范涵盖了场地选择和规划、光伏组件的选择和布局、电力系统设计、接地设计、防雷设计、安全设施和防护措施、环境保护和生态建设以及运维管理等方面。

这些规范旨在确保发电站的安全、效益和可持续发展，为光伏发电产业的健康发展提供了有力的支持。

光伏发电站设计规范并网与逆变器保护设置原则光伏发电站已成为可再生能源领域的关键技术之一，其设计和运营需要遵循一系列规范和原则。

特别是在并网与逆变器保护设置方面，合理规划和实施是确保光伏发电站稳定运行和安全性的关键。

一、光伏发电站设计规范1.地理位置选择：选址应考虑全年光照强度和日照时间，避免阴影覆盖和光照不均匀导致效率降低。

2.基础设计：光伏发电站基础的设计应满足稳定性、耐久性和可维护性的要求。

选择适当的地基类型和加固措施，确保发电站能够抵抗自然灾害和不利气候因素的影响。

3.组件选择与布置：选择高效率的光伏组件，并合理布置，最大限度地利用可用空间。

4.接地系统设计：建立良好的接地系统，确保光伏发电站的人身安全和设备的正常运行。

合理规划接地线路，并按照相关规范进行施工和测试。

5.电缆安装：电缆应采用耐久性好、绝缘性能优越的材料制造，并符合规范要求进行正确安装。

在设计阶段考虑到线路的容量和损耗，确保电缆选型合理和线路连接可靠。

二、并网原则1.电网电压、频率和功率因数：光伏发电站并网应满足电网电压、频率和功率因数的要求。

确保并网的稳定性和运行的可靠性。

2.并网保护：建立并网保护系统，包括电力质量监测装置、过电压保护装置、过流保护装置等，保持光伏发电站与电网的稳定互联。

3.合理功率控制：根据电网的需要，光伏发电站应具备功率控制的功能，以避免过载或容量闲置的情况发生。

4.滤波及扩频技术：使用滤波技术有效抵制谐波和电磁干扰，并利用扩频技术减少光伏发电站对电网的影响。

三、逆变器保护设置原则1.过压保护：逆变器内部应设置过压保护装置，一旦电压超过安全范围，即切断电源以保护逆变器和相关设备。

2.过载保护：逆变器应具备过载保护功能，当电流超过设定值时能够自动切断电源，避免设备过热和损坏。

3.短路保护：逆变器应设有短路保护开关，一旦发生短路故障，能够及时切断电源，避免设备损坏和安全事故。

4.温度保护：逆变器内部应设有温度传感器，并通过自动控制系统监测温度，一旦超过设定值，即可切断电源，确保设备的安全运行。

光伏发电站接入电力系统设计规范（GB/T 50866—2013）1总则1。

0。

1为规范光伏发电站接入电力系统设计，保障光伏发电站和电力系统的安全稳定运行，制定本规范。

1。

0.2本规范适用于通过35kV (2OkV）及以上电压等级并网以及通过lOkV(6kV)电压等级与公共电网连接的新建、改建和扩建光伏发电站接人电力系统设计。

1.0。

3光伏发电站接人系统设计应从全局出发，统筹兼顾，按照建设规模、工程特点、发展规划和电力系统条件合理确定设计方案。

1。

0。

4光伏发电站接人系统设计除应符合本规范外，尚应符合国家现行有关标准的规定.2术语2。

0。

1并网点point of interconnection（POI）对于有升压站的光伏发电站，指升压站高压侧母线或节点。

对于无升压站的光伏发电站，指光伏发电站的输出汇总点。

2.0.2低电压穿越low voltage ride through(LVRT）当电力系统事故或扰动引起光伏发电站并网点的电压跌落时，在一定的电压跌落范围和时间间隔内，光伏发电站能够保证不脱网连续运行的能力.2。

0。

3孤岛islanding包含负荷和电源的部分电网，从主网脱离后继续孤立运行的状态。

孤岛可分为非计划性孤岛和计划性孤岛.2。

0。

4非计划性孤岛unintentional islanding非计划、不受控地发生孤岛。

2。

0。

5计划性孤岛intentional islanding按预先配置的控制策略，有计划地发生孤岛。

2.0.6防孤岛anti—islanding防止非计划性孤岛现象的发生。

2.0.7 T接方式T integration从现有电网中的某一条线路中间分接出一条线路接人其他用户的接人方式。

3基本规定3.0。

1光伏发电站接人系统设计,在进行电力电量平衡、潮流计算和电气参数选择时，应充分分析组件类型、跟踪方式和辐照度光伏发电站出力特性的影响。

3.0.2在进行接人系统设计时,可根据需要同时开展光伏发电站接入系统稳定性、无功电压和电能质量等专题研究.3。

户用光伏发电站勘察设计规范(简化试行版)2019年8月13号一、前言1、勘察人员在勘察时必须佩戴合适的个人安全防护设施，并精确测量相关数据。

2、光伏发电站设计应综合考虑电站所在的气候、地形、日照条件、建筑条件、安装和运输条件等因素，并应满足安全可靠、经济适用、环保、美观、便于安装和维护的要求。

二、通用设计规范1、设计组件排布，全年9 点至 15 点不得存在遮阴。

结合现场情况与软件判断，可用微信小程序-坎德拉PV模拟。

2、光伏发电站设计光伏组串，同个光伏组串不同阵列间倾斜角度不得大于5 度，朝向必须相同。

3、光伏发电站设计在满足安全性和可靠性的同时，在设计过程中可以进行必要的自我创新并通过验证。

4、设计光伏发电站组件排布区域朝向应在朝南偏东45 度至朝南偏西 45 度之间（注：以顺时针旋转）；北偏西45度至北偏东45度（注：以顺时针旋转）不予安装；斜面斜度10-35度之间，范围外的屋顶需客户确认，并告知坡度、朝向对发电量的影响且在图纸排布图上注明5、设计、安装光伏发电站建筑物已使用年限不得超出 30 年。

6、设计光伏发电站应考虑建筑物结构安全性。

危房、土坯房、全木质等建筑物不可设计安装光伏发电站。

7、不得在受到政府保护建筑物、明显非法建筑物上设计光伏发电站。

三、备注注1：规范设计斜屋面光伏应遵守以下几点：1、根据精堪测量出来的瓦槽深度及组件排布情况，选用符合现场挂钩规格。

2、根据组件排布情况，横向导轨挂钩间距应在 800mm 至 1400mm 之间。

竖向导轨挂钩间距应在600mm至1000mm之间。

3、导轨、中压、边压至组件短边框间距应在 200mm 至 400mm 之间。

4、挂钩至最末端组件长边框间距应在 0mm 至 400mm 之间。

5、导轨最末端至最末端组件长边框至少预留 50mm 距离，2150mm 及3150mm铝导轨至少预留 40mm。

6、组件总面积不得大于安装区域面积，左右应至少空出 150mm，上边根据实际使用挂钩情况判断。

GB50797《光伏发电站设计规范》解读第二讲周建朋目次● 1.总则● 2.术语和符号● 3.基本规定● 4.站址选择● 5.太阳能资源分析● 6.光伏发电系统●7.站区布置●8.电气●9.接入系统●10.建筑与结构●11.给排水、暖通与空调●12.环境保护与水土保持●13.劳动安全与职业卫生●14.消防●附录A：可能的总辐射日曝辐射量●附录B：光伏阵列最佳倾角参考值●附录C：钢制地锚共有4条强制性条款7 站区布置7.1站区总平布置规划和原则●根据需要：生产、施工和生活●结合：附近地区自然条件和建设规划●研究：站区供排水、交通运输、出线走廊●立足近期、远近结合、统筹规划●节约用地、控制面积●根据建设施工需要，分期、分批征用和租用总平面设计应包括的内容总平设计的内容光伏方阵——就地逆变器升压站——升压站（或开关站）——集电线路——站内道路——其它防护设施（防洪、防雷、防火）基本要求：●交通运输方便●三组关系：站内与站外、生产与生活、生产与施工●方便施工、有利扩建●合理利用地形、地质条件●减少土石方工程量●降低工程造价，减少运行费用，提高经济效益光伏发电站总平面布置要求●建筑物布置:日照方位、联合布置●绿化：满足当地规划部门绿化要求●升压站及建筑物选址：方阵布置、介入方案、地形地质、交通、生产、生活、安全等因素●集电线路布置：输送距离、输送容量、安全距离●道路：设备运输、安装和运行维护，大修与吊装作业面大中型地面光伏电站出入及干道●出入口：可设置2个，位置方便与外边联系●出入口道路：主干道宽度6米，次干道环形宽度4米●进站道路：与现有公路连接●站内道路：行车通道、消防车道、人行道泥结碎石路、混凝土路、沥青路竖向布置●决定因素：生产要求、工程地质、水文气象条件、场地标高●基本要求：升压站（开关站）室外地坪：设计高水位+0.5m建筑物、构筑物及道路标高土石方:减少、平衡、取土和弃土点坡度坡向：较快排水、按照降雨量和土质条件确定山坡光伏电站：合理利用地形、节省土方、边坡稳定排水系统●决定因素地形、工程地质、地下水位等●基本要求分期进行:与项目周期同步过水措施：沟道高于地坪防山洪措施：站区边界处排水系统设计不合理排水系统设计不合理其它要求●生产建筑物底层地面标高：高出室外150~300mm,考虑沉降影响。

光伏发电规范引言：随着能源危机的加剧和环境污染的严重，光伏发电作为一种清洁、可再生的能源形式，受到了越来越多的关注和应用。

为了确保光伏系统的高效运行和安全稳定，制定和实施一系列的规范和标准是必要的。

本文将全面讨论光伏发电规范的相关内容，以确保光伏发电行业的健康发展。

一、光伏发电系统设计规范1.1 建筑物设计与选址光伏发电系统的建设应优先考虑建筑物的结构强度和稳定性，并充分考虑选址的可行性和光照条件。

建筑物的屋顶、墙面等部位应进行结构承载力评估和合理规划，以确保光伏组件的安装和固定不会危及建筑物安全。

1.2 光伏组件的选型和安装在选用光伏组件时，应注意其质量、品牌和性能等因素，确保其具有稳定的发电性能和较长的使用寿命。

光伏组件的安装应符合相关安全标准和设计要求，确保其在风雨等恶劣天气条件下能够牢固稳定。

1.3 逆变器和电气系统设计逆变器是光伏发电系统的核心设备之一，其设计应符合国家标准和规范要求。

电气系统的设计应保证连接正常、耐久可靠，并满足相关电气安全要求，如漏电保护、避雷保护等。

1.4 电缆敷设和布线规范电缆敷设和布线应符合电气安全规范，避免电缆短路、插头插座烧坏等安全问题。

同时，应合理规划电缆的长度和截面，减少线路损耗和发电效率的影响。

二、光伏发电系统运维规范2.1 系统巡检和维护光伏发电系统应定期进行巡检和维护，检查组件的损坏、污染和连接是否正常。

如果发现问题，应及时修复或更换损坏的组件，以保证系统的正常运行。

2.2 清洁和除尘太阳能组件表面积累的灰尘或污染物会影响光伏发电系统的发电效率，因此应定期对组件进行清洁和除尘。

选择合适的清洗方法和工具，避免对组件表面造成损害。

2.3 数据监测和分析光伏发电系统的数据监测和分析对于发现故障、优化运行和提高发电效率至关重要。

应安装合适的监测设备，收集、存储和分析光伏系统的各项数据指标，及时发现并处理异常情况。

2.4 安全意识培训和应急预案为了保证光伏发电系统的安全稳定运行，相关人员应接受相关安全意识培训，了解光伏系统的危险源和应急处理方法。

光伏发电工程施工组织设计规范1.项目背景和目标：明确项目的背景和目标，例如项目的规模、安装容量、发电效益等。

2.项目组织架构：设计项目的组织架构，包括项目经理、技术负责人、施工队伍等。

3.项目工期计划：制定项目的工期计划，包括开始时间、施工阶段、关键节点等，确保工程按时完成。

4.工程施工流程：详细描述项目的施工流程，包括光伏电池板的安装、支架的安装、电缆敷设、逆变器的安装等。

确保各个环节的施工符合安全规范和质量要求。

5.安全管理措施：明确项目的安全管理措施，包括安全教育培训、安全生产责任制、安全设备和防护用品的配备等。

确保施工过程中的安全。

6.质量控制措施：制定质量控制措施，包括质量检验、验收标准、质量纠正和整改措施等。

确保工程质量符合标准和要求。

7.施工技术要求：明确施工过程中的技术要求，包括施工人员的技术要求、施工设备的选择和使用要求、施工工艺要求等。

8.工程设备和材料：列出所需的工程设备和材料清单，包括光伏电池板、支架、逆变器、电缆、配件等。

并规定要求采购的设备和材料必须符合质量标准。

9.施工验收标准：规定施工后的验收标准，包括电气连接的验收、系统性能测试的验收等。

确保工程符合验收标准和要求。

10.项目实施计划：制定项目实施计划，包括施工进度计划、资金计划、人力计划等。

确保项目按计划顺利进行。

11.项目风险评估：评估项目存在的风险，包括施工期间的人身安全风险、设备故障风险等。

并制定相应的风险应对措施，确保工程安全可靠。

12.环境保护措施：考虑工程对环境的影响，制定环境保护措施，包括施工期间的噪音、尘埃、有害物质排放控制等。

最后，光伏发电工程施工组织设计规范应该根据具体项目的情况进行制定和调整，并应按照相关国家或地区的法规和标准进行设计。

同时，也要充分考虑项目的安全性、质量要求、进度要求、经济合理性等因素。

光伏发电站设计规范一、基础设计规范：1．根据当地气象条件和土壤承载能力等因素，确定光伏发电站的基础设计参数。

2．确定光伏板架设的方式和结构，包括支撑材料、安装角度和间距等参数。

二、光伏组件规范：1．选择符合国家标准和行业标准的光伏组件，确保其质量和性能符合要求。

2．考虑光伏组件的选型和布置方式，最大限度地提高光能的吸收和转化效率。

三、逆变器和电缆规范：1．选择符合国家标准和行业标准的逆变器和电缆，确保其安全可靠、高效节能。

2．确定逆变器和电缆的容量和布置方式，以满足光伏发电系统的需求。

四、接地和防雷规范：1．设计合理的接地装置，确保光伏发电站系统的接地电阻符合国家标准。

2．采取适当的防雷措施，包括安装避雷针、接闪器和避雷网等，保护光伏系统设备免受雷击。

五、安全规范：1．严格遵守国家安全标准，确保光伏发电站的施工、运营和维护过程中的安全。

2．设计安全疏散通道和紧急撤离设施，建立完善的安全管理制度和应急预案。

六、环境保护规范：1．遵守环境保护相关法律法规，确保光伏发电站的建设和运营不对环境造成污染。

2．注意选择环保型材料和设备，合理处理废弃物和排放物。

七、运维规范：1．建立健全的光伏发电站运维管理制度，包括设备巡检、故障排除和定期保养等内容。

2．制定详细的操作规程和安全操作手册，确保人员的安全和设备的正常运行。

八、监测和数据管理规范：1．安装监测设备，实时监测光伏发电系统的发电情况和性能参数。

2．建立数据管理系统，对发电量、功率输出等数据进行记录和分析，为系统的优化管理提供依据。

以上是光伏发电站设计规范的详细完整版。

在实际设计过程中，还需要根据具体项目的要求和当地的法律法规进行调整和补充。

此外，与相关部门和专业人士进行合作和咨询，可以更好地确保设计方案的科学性、合理性和可行性。

光伏发电设计规范光伏发电设计规范是为了确保光伏发电系统的安全和有效运行而制定的一套标准。

以下是光伏发电设计规范的一些主要内容。

1.系统设计要符合国家和地方的政策和法规。

设计师需了解光伏发电行业的最新政策和法规，确保系统在法律框架内运行。

2.系统设计要根据地理位置和气象条件进行优化。

太阳能发电的效率受地理位置和气象条件等因素的影响，设计师需要充分考虑当地的情况来优化系统设计。

3.系统设计要考虑建筑结构和安全因素。

设计师需要确保光伏发电系统与建筑物的结构和安全性相匹配，以防止任何潜在的风险和事故。

4.系统设计要考虑电网互连。

光伏发电系统通常需要与电网连接以实现电力的交换，设计师需要确保系统与电网的互连是可靠和安全的。

5.系统设计要考虑系统容量和负载需求。

设计师需要根据用户的负载需求和预期的发电能力来确定光伏发电系统的容量，以确保其能够满足用户的需求。

6.系统设计要考虑光伏组件的选型和配置。

设计师需要根据系统容量和地理条件来选择合适的光伏组件，并确定其布局和配置，以最大程度地提高系统的发电效率。

7.系统设计要确保安全和维护便捷。

设计师需要考虑系统的安全性和维护便捷性，例如通过合适的保护装置和维护通道来防止事故和方便维修。

8.系统设计要考虑环境保护和可持续发展。

设计师需要选择环保和可持续的材料和技术来设计光伏发电系统，以最大程度地减少对环境的影响。

9.系统设计要包括合理的电气设计和配线。

设计师需要进行详细的电气设计，包括合理的配线和用电安全保护设备的设置，以确保电能传输的安全和高效。

10.系统设计要考虑电能存储和备用电源。

设计师可以考虑将电能存储设备和备用电源集成到系统中，以应对电网故障或不稳定的情况。

综上所述，光伏发电设计规范涵盖了系统安全、发电效率、环境保护、可持续发展等多个方面，设计师需要充分考虑这些因素，以确保光伏发电系统的安全和有效运行。
