光电开关光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或者反射，由同步回路选通电路，从而检测物体有无的。

物体不限于金属，所有能反射光线的物体均可被检测。

光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或者有无对目标物体进行探测。

4339268光电开关简介）是光电接近开关的简称，光电开关（光电传感器:photoelectric switch它是利用被检测物对光束的遮挡或者反射，由同步回路选通电路，从而检测物体有无的。

物体不限于金属，所有能反射光线的物体均可被检测。

光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或者有无对目标物体进行探测。

安防系统中常见的光电开关烟雾报警器，工业中时常用它来记数机械臂的运动次数。

接触式行程开关存在响应速度低、精度差、接触检测容易损坏被检测物及寿命短等缺点，而晶体管接近开关的作用距离短，不能直接检测非金属材料。

但是，新型光电开关则克服了它们的上述缺点，而且体积小、功能多、寿命长、精度高、响应速度快、检测距离远以及抗光、电、磁干扰能力强。

这种新型的光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出、冲床和剪切机以及安全防护等诸多领域。

此外，利用红外线的隐蔽性，还可在银行、仓库、商店、办公室以及其它需要的场合作为防盗警戒之用。

工作原理图1所示是反射式光电开关的工作原理框图。

图中，由振荡回路产生的调制脉冲经反射电路后，由发光管GL辐射出光脉冲。

当被测物体进入受光器作用。

并在接收电路中将光脉冲解范围时，被反射回来的光脉冲进入光敏三极管DU调为电脉冲信号，再经放大器放大和同步选通整形，然后用数字积分或者RC积分方式排除干扰，最后经延时（或者不延时）触发驱动器输出光电开关控制信号。

光电开关普通都具有良好的回差特性，于是即使被检测物在小范围内晃动也不会影响驱动器的输出状态，从而可使其保持在稳定工作区。

OMRON欧姆龙光电开关(1号整经机)E3JK-DS30M1 扩散反射型检测距离30CM OMRON欧姆龙光电开关1.E3JK-R2M1 回归反射型检测距离2M2.E3JK-R4M1 回归反射型检测距离4M3.E3JK-R4M2 回归反射型检测距离4M4. E3JK-5M1 对射型检测距离5M5.E3JK-5M2 对射型检测距离5M6.E3JK-DS30M1 扩散反射型检测距离30CM7. E3JM-10M4T 定时型对射检测距离10M8.E3JM-10M4 对射检测距离10M9.E3JM-10M4-G 对射,检测距10M10. E3JM-DS70M4 扩散反射型检测距离70CM11.E3JM-DS70M4-G 扩散反射型检测70CM12. E3JM-R4M4T-G 定时型回归反射检测距离4M13.E3JM-R4M4-G 回归反射检测距离4M14.OMRON欧姆龙光电开关 E3F3-D11 φ18扩散反射型检测距离10CM/DC10-30V15.E3F3-D12 φ18扩散反射型检测距离30CM/DC10-30V16. E3F3-R61 φ18回归反射检测距2M/DC10-30V17.E3F3-T61 φ18对射型检测距离10M/DC10-30V18. E3S-2E4 对射型检测距离2M/DC10-30V19.E3S-2E4 对射型检测距离5M/DC10-30V20. E3S-AD11 扩散反射型检测距离20CM/DC10-30V21.E3S-AD61 扩散反射型/DC10-30V22. E3S-AR61 回归反射DC10-30V23.E3S-AR11 回归反射检测距离2M/DC10-30V24. E3S-AT11 对射型检测距离7M/DC10-30V25.E3S-AT61 对射型/DC10-30V26. E3S-CL2 2M E3S-DS10E4 扩散反射型检测距10CM/DC10-30V27.E3S-DS10E41 扩散反射型检测距离10CM/DC10-30V28.E3S-GS1E4 槽型检测距离10MM/DC10-30V29.E3S-GS3E4 槽型检测距离30M/DC10-30V E3S-GS3B4 槽型检测距离30M/DC10-30V30.E3R-5E4 对射型检测距离5M/DC10-30V31. E3R-DS30E4 扩散反射型检测距离30CM/DC10-30V32.E3R-R2E4 回归反射型检测距离2M/DC10-30V33.OMRON欧姆龙光电开关E3Z-D61 扩散反射型检测距离100M/DC10-30V34.E3Z-D62 扩散反射型检测距离100M/DC10-30V35.E3Z-D81 扩散反射型检测距离100M/DC10-30V36.E3Z-D82 扩散反射型检测距离100M/DC10-30V37.E3Z-R61 回归反射型检测距离4M/DC10-30V38.E3Z-R82 回归反射型检测距离4M/DC10-30V39. E3Z-T61 对射型检测距离15M/DC10-30V40.OMRON欧姆龙光纤放大器E3X-A11 通用型NPN输出DC10-30V41.E3X-NA11 通用型NPN输出DC10-30V42. E3X-NA41 通用型PNP输出DC10-30V43.E3X-NM11 通用型NPN输出DC10-30V,4路输出测量学试卷 第 4 页（共 7 页）《测量学》模拟试卷1．经纬仪测量水平角时，正倒镜瞄准同一方向所读的水平方向值理论上应相差（A ）。

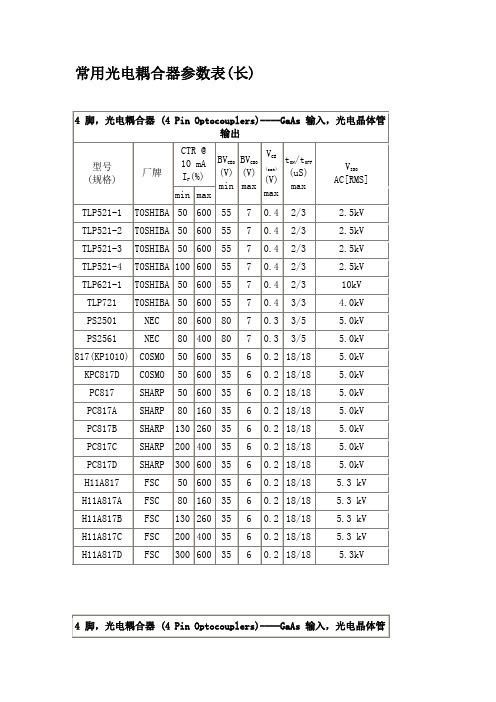

光耦参数详解范文光耦是一种将输入和输出电路隔离的器件，它由发光二极管（LED）和光敏三极管（光电三极管）组成。

它具有高耐电压、高隔离电阻、低反向漏电流等特点，在电子电路设计中广泛应用于信号隔离、电气隔离和驱动电路等领域。

下面详细介绍光耦的参数。

1.电源电压（VCC）：这是光耦器件正常工作的电压范围。

它通常在数据表中指定，并应与应用电路的电源电压匹配。

2.峰值发光二极管电流（IFP）：这是发光二极管在正向工作时的最大电流。

过大的电流可能会导致发光二极管损坏或寿命缩短。

3.受控电流传输比（CTR）：CTR表示输入电流与输出电流的比例。

它是光耦的一个重要参数，用以描述输入光功率和输出电流的关系。

CTR 通常以百分比表示，并在数据表中给出。

4.响应时间（tR，tF）：响应时间是光敏三极管从接收到光信号到输出电流达到规定值的时间。

它分为上升时间（tR）和下降时间（tF），通常以微秒为单位，并在数据表中给出。

5.隔离电压（VISO）：隔离电压是指光电耦的输入与输出之间的电气隔离能力。

它表示器件能在工作电流和工作温度下承受的最大电压。

VISO 通常以伏特为单位，并在数据表中给出。

6.开关速度：开关速度是指光耦器件从关断到导通或从导通到关断的时间。

它主要由发光二极管和光敏三极管的响应时间决定。

7.工作温度范围：光耦器件通常具有工作温度范围，超出这个范围可能会导致器件性能下降或损坏。

工作温度范围通常在数据表中给出。

8.输入至输出间隔电容：光耦器件的输入和输出之间存在间隔电容。

间隔电容是由于器件结构造成的电容效应，会影响器件的高频响应和噪声特性。

9.反向漏电流（IRR）：反向漏电流是指光敏三极管在无光照射时的漏电流。

正常情况下，漏电流应尽可能小，以确保器件的正常工作。

10.输入阻抗（RI）：输入阻抗指的是光耦器件的输入端对外部电路的等效阻抗。

在设计中，应将输入阻抗与输入电源电阻、输出电气负载阻抗匹配，以确保信号正确传输。

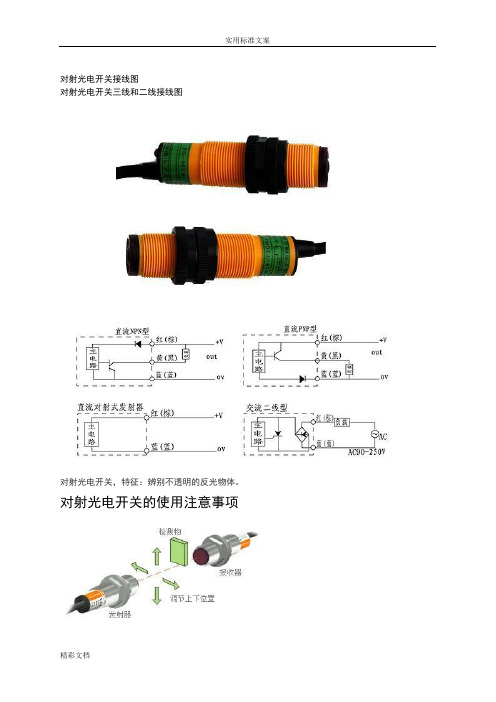

对射光电开关接线图对射光电开关三线和二线接线图对射光电开关，特征：辨别不透明的反光物体。

对射光电开关的使用注意事项避免强光源光电开关在环境照度较高时，一般都能稳定工作。

但应回避将传感器光轴正对太阳光、白炽灯等强光源。

在不能改变传感器（受光器）光轴和强光源的角度时，可在传感器上方四周加装遮光板或套上遮光长筒。

防止相互干扰光电开关通常都具有自动防止相互干扰的作用，因而不必担心相互干扰。

然而，对射式红外光电开关在几组并列靠近安装时，则应防止邻组和相互干扰。

防止这种干扰最有效的办法是投光器和受光器交叉设置，超过2组时还拉开组距。

当然，使用不同频率的机种也是一种好办法。

镜面角度影响当被测物体有光泽或遇到光滑金属面时，一般反射率都很高，有近似镜面的作用，这时应将投光器和检测物体安装成10～20°的夹角，以使其光轴不垂直于被检测物体，从而防止误动作。

排除背景物影响使用反射式扩散型投、受光器时，有时由于检出物离背景物较近，光电开关或者背景是光滑等反射率较高的物体而可能会使光电开关不能稳定检测。

因此可以改用距离限定型投、受光器，或者采用远离背景物、拆除背景物、将背景物涂成无光黑色、或设法使背景物粗糙、灰暗等方法加以排除。

自诊断作用使用在安装或使用时，有时可能会由于台面或背景影响以及使用振动等原因而造成光轴的微小偏移、透镜沾污、积尘、外部噪声、环境温度超出范围等问题。

这些问题有可能会使光电开关偏离稳定工作区，这时可以利用光电开关的自诊断作用而使其通过STABLITY绿色稳定指示灯发出通知，以提醒使用者及时对其进行调整。

对射光电开关应避免使用的场所灰尘较多的场所；腐蚀性气体较多的场所；水、油、化学品有可能直接飞溅的场所；户外或太阳光等有强光直射而无遮光措施的场所。

环境温度变化超出产品规定范围的场所；振动、冲击大，而未采取避震措施的场所。

KEYENCE光电传感器的应用与工作原理KEYENCE光电传感器的应用与工作原理KEYENCE光电传感器是一种应用广泛的测量速度的装置。

它采纳光电传感器的原理，利用光电效应将光信号转化为电信号，从而实现对物体运动速度的精准明确测量。

KEYENCE光电传感器的工作原理是通过发射光束和接收反射光束的方式来测量物体的速度。

当物体经过传感器时，光电传感器会发射一束光，然后接收反射光束，通过计算反射光的时间差来确定物体的速度。

依据不同的工作原理，光电式测速传感器分为不同的类型，如闪光式、连续式、条纹式等。

KEYENCE光电传感器泛应用于很多行业，如汽车、航空、电子、机械等。

在汽车行业中，光电式测速传感器可以用于测量车速、转速等参数，以保证车辆的安全性和性能稳定性。

在航空行业中，光电式测速传感器可以用于飞机起降时的速度监控和导航系统。

在电子和机械行业中，光电式测速传感器可以用于测量各种机械设备的转速、轴承运行状态等。

总之，KEYENCE光电传感器是一种精准明确、牢靠的测速装置，广泛应用于各种行业的速度测量中。

它的显现使得测量速度变得更加精准和高效，对于保障生产安全和提高生产效率具有紧要意义。

光纤传感器和KEYENCE光电传感器作为两个典型传感器在生产测量中的应用比较广泛，那么两者的区分是什么？然后从由一个分析二一差异的应用原则两方面。

一、工作原理1）KEYENCE光电传感器作为传感器的光电元件检测元件。

首先是测量变更转换成光信号的变更，然后用光电元件进一步将光信号转换成电信号。

光电传感器一般由光源，光学通路和光电元件三部分构成。

2）KEYENCE光电传感器光源发出的光通过光纤调制器，和被测量参数在调制区的光相互作用后，导致光的光学性质（如光的强度、波长、频率、相位、偏振等）的变更，表示信号灯调制。

通过光纤的光探测器，经解调后，获得被测参数。

二、应用1）KEYENCE光电传感器的应用：1、烟尘浊度监测仪防止粉尘污染的紧要任务之一就是财产。

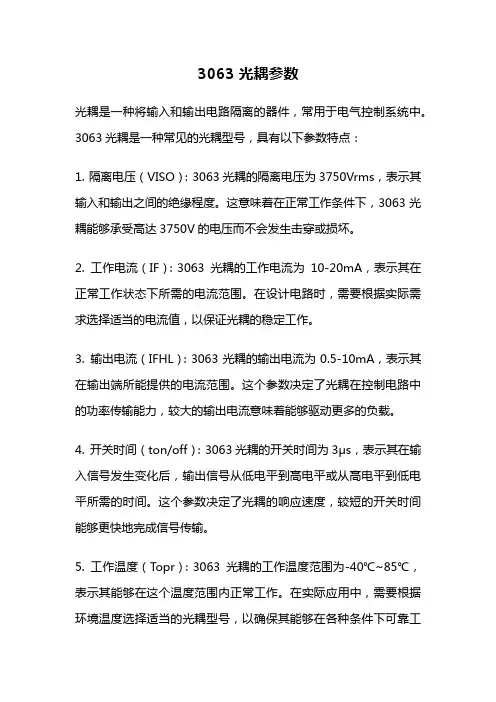

3063光耦参数光耦是一种将输入和输出电路隔离的器件，常用于电气控制系统中。

3063光耦是一种常见的光耦型号，具有以下参数特点：1. 隔离电压（VISO）：3063光耦的隔离电压为3750Vrms，表示其输入和输出之间的绝缘程度。

这意味着在正常工作条件下，3063光耦能够承受高达3750V的电压而不会发生击穿或损坏。

2. 工作电流（IF）：3063光耦的工作电流为10-20mA，表示其在正常工作状态下所需的电流范围。

在设计电路时，需要根据实际需求选择适当的电流值，以保证光耦的稳定工作。

3. 输出电流（IFHL）：3063光耦的输出电流为0.5-10mA，表示其在输出端所能提供的电流范围。

这个参数决定了光耦在控制电路中的功率传输能力，较大的输出电流意味着能够驱动更多的负载。

4. 开关时间（ton/off）：3063光耦的开关时间为3μs，表示其在输入信号发生变化后，输出信号从低电平到高电平或从高电平到低电平所需的时间。

这个参数决定了光耦的响应速度，较短的开关时间能够更快地完成信号传输。

5. 工作温度（Topr）：3063光耦的工作温度范围为-40℃~85℃，表示其能够在这个温度范围内正常工作。

在实际应用中，需要根据环境温度选择适当的光耦型号，以确保其能够在各种条件下可靠工作。

6. 耐热性能（Tstg）：3063光耦的耐热性能为-55℃~125℃，表示其能够在这个温度范围内长时间存储而不会受到损坏。

这个参数决定了光耦的可靠性和使用寿命。

总结：3063光耦具有3750V的隔离电压、10-20mA的工作电流、0.5-10mA的输出电流、3μs的开关时间、-40℃~85℃的工作温度范围以及-55℃~125℃的耐热性能。

这些参数使得3063光耦在电气控制系统中得到广泛应用，能够有效地实现输入和输出电路的隔离，保护控制系统的安全稳定运行。

在实际应用中，需要根据具体的需求选择适当的光耦型号，并合理设计电路，以确保光耦能够满足系统的要求。

对射型光电传感器参数和引脚介绍下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!对射型光电传感器的参数与引脚解析对射型光电传感器，作为一种广泛应用的自动化控制设备，凭借其精准、灵敏的特性，在工业生产和科研领域中扮演着重要角色。

光电开关原理图光电开关是一种利用光电传感器原理来检测物体存在或不存在的一种开关装置。

它通过光电传感器将光信号转换成电信号，实现对物体的检测和控制。

光电开关通常由发射器和接收器两部分组成，发射器发出红外光束，接收器接收光束，当有物体遮挡光束时，接收器将不再接收光束，从而产生信号，实现对物体的检测。

光电开关原理图主要包括以下几个部分：1. 发射器，发射器通常由红外发光二极管组成，它能够发出红外光束，这种光束在空气中不可见，但能够被光电传感器接收到。

发射器的位置通常与接收器相对，两者之间形成一条光束，用于检测物体的存在与否。

2. 接收器，接收器通常由光敏二极管组成，它能够接收发射器发出的光束。

当有物体遮挡光束时，接收器将不再接收到光束，从而产生信号，用于控制相关设备的启停或者其他操作。

3. 控制电路，控制电路通常由放大电路、比较电路和输出电路组成。

放大电路用于放大接收器接收到的光信号，比较电路用于比较光信号的强弱，输出电路用于控制相关设备的启停或者其他操作。

4. 电源，光电开关通常需要外部直流电源供电，电源的稳定性和电压的合适性对光电开关的正常工作起着至关重要的作用。

光电开关原理图的设计需要考虑以下几点：1. 发射器和接收器的位置关系，发射器和接收器之间的距离和位置关系决定了光束的有效检测范围，需要合理设计以满足实际应用需求。

2. 光束的稳定性，光束的稳定性对光电开关的检测精度和稳定性有着重要影响，需要合理设计发射器和接收器，以确保光束的稳定传输。

3. 控制电路的设计，控制电路需要根据实际应用需求进行合理设计，以确保光电开关能够准确、稳定地对物体进行检测和控制。

4. 电源的选择和设计，电源的选择和设计需要考虑光电开关的功耗和电压要求，以确保光电开关能够正常工作。

光电开关原理图的设计需要根据实际应用需求进行合理设计，以确保光电开关能够稳定、准确地对物体进行检测和控制。

在设计过程中，需要充分考虑发射器和接收器的位置关系、光束的稳定性、控制电路的设计和电源的选择和设计等因素，以确保光电开关的可靠性和稳定性。

由发射器和接收器组成，结构上是两者相互分离的，在光束被中断的情况下会产生一个开关信号变化，典型的方式是位于同一轴线上的光电开关可以相互分开达50米。

特征：辨别不透明的反光物体；有效距离大，因为光束跨越感应距离的时间仅一次；不易受干扰，可以可靠合适的使用在野外或者有灰尘的环境中；装置的消耗高，两个单元都必须敷设电缆。

2.漫反射型是当开关发射光束时，目标产生漫反射，发射器和接收器构成单个的标准部件，当有足够的组合光返回接收器时，开关状态发生变化，作用距离的典型值一直到3米。

特征：有效作用距离是由目标的反射能力决定，由目标表面性质和和颜色决定；较小的装配开支，当开关由单个元件组成时，通常是可以达到粗定位；采用背景抑制功能调节测量距离；对目标上的灰尘敏感和对目标变化了的反射性能敏感。

3.镜面反射型由发射器和接收器构成的情况是一种标准配置，从发射器发出的光束在对面的反射镜被反射，即返回接收器，当光束被中断时会产生一个开关信号的变化。

光的通过时间是两倍的信号持续时间，有效作用距离从0.1米至20米。

特征：辨别不透明的物体；借助反射镜部件，形成高的有效距离范围；不易受干扰，可以可靠合适的使用在野外或者有灰尘的环境中。

4.槽式槽式光电开关通常是标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了检测到的开关量信号。

槽式光电开关比较安全可靠的适合检测高速变化，分辨透明与半透明物体。

5.光纤式光纤式光电开关采用塑料或玻璃光纤传感器来引导光线，以实现被检测物体不在相近区域的检测。

通常光纤传感器分为对射式和漫反射式。

扩展资料：槽宽，检测物体需通过槽型光耦的槽，才能对红外光实现阻断，所以光电传感器的槽宽要宽于检测物体，并要有一定的余量，便于安装。

槽型光耦（光电开关）的光缝宽度，如检测物是一个齿盘，其齿盘齿的宽度是d，齿盘齿槽的宽度是f，则槽型光耦的光缝宽度要求小于d，且小于f，这样才能保证能将红外光有效的阻断和导通，在满足上述条件下，选择光缝宽大的槽型光耦。
