船舶油水分离器简介及故障解析

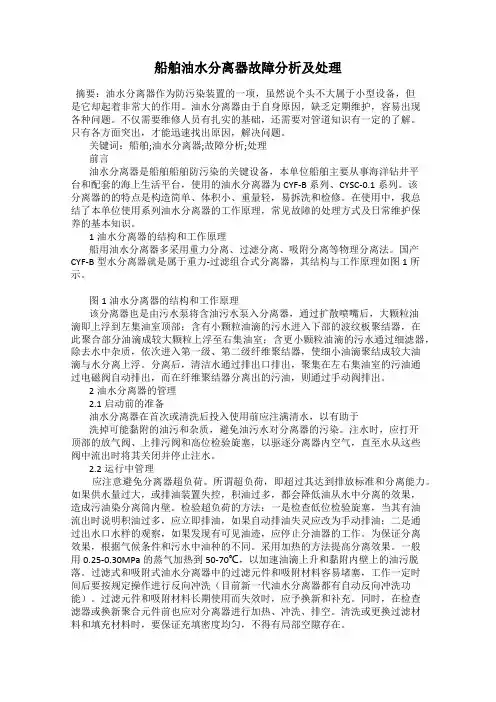

船舶油水分离器故障分析及处理摘要：油水分离器作为防污染装置的一项，虽然说个头不大属于小型设备，但是它却起着非常大的作用。

油水分离器由于自身原因，缺乏定期维护，容易出现各种问题。

不仅需要维修人员有扎实的基础，还需要对管道知识有一定的了解。

只有各方面突出，才能迅速找出原因，解决问题。

关键词：船舶;油水分离器;故障分析;处理前言油水分离器是船舶船舶防污染的关键设备，本单位船舶主要从事海洋钻井平台和配套的海上生活平台，使用的油水分离器为CYF-B系列、CYSC-0.1系列。

该分离器的的特点是构造简单、体积小、重量轻，易拆洗和检修。

在使用中，我总结了本单位使用系列油水分离器的工作原理，常见故障的处理方式及日常维护保养的基本知识。

1油水分离器的结构和工作原理船用油水分离器多采用重力分离、过滤分离、吸附分离等物理分离法。

国产CYF-B型水分离器就是属于重力-过滤组合式分离器，其结构与工作原理如图1所示。

图1油水分离器的结构和工作原理该分离器也是由污水泵将含油污水泵入分离器，通过扩散喷嘴后，大颗粒油滴即上浮到左集油室顶部；含有小颗粒油滴的污水进入下部的波纹板聚结器，在此聚合部分油滴成较大颗粒上浮至右集油室；含更小颗粒油滴的污水通过细滤器，除去水中杂质，依次进入第一级、第二级纤维聚结器，使细小油滴聚结成较大油滴与水分离上浮。

分离后，清洁水通过排出口排出，聚集在左右集油室的污油通过电磁阀自动排出，而在纤维聚结器分离出的污油，则通过手动阀排出。

2油水分离器的管理2.1启动前的准备油水分离器在首次或清洗后投入使用前应注满清水，以有助于洗掉可能黏附的油污和杂质，避免油污水对分离器的污染。

注水时，应打开顶部的放气阀、上排污阀和高位检验旋塞，以驱逐分离器内空气，直至水从这些阀中流出时将其关闭并停止注水。

2.2运行中管理应注意避免分离器超负荷。

所谓超负荷，即超过其达到排放标准和分离能力。

如果供水量过大，或排油装置失控，积油过多，都会降低油从水中分离的效果，造成污油染分离筒内壁。

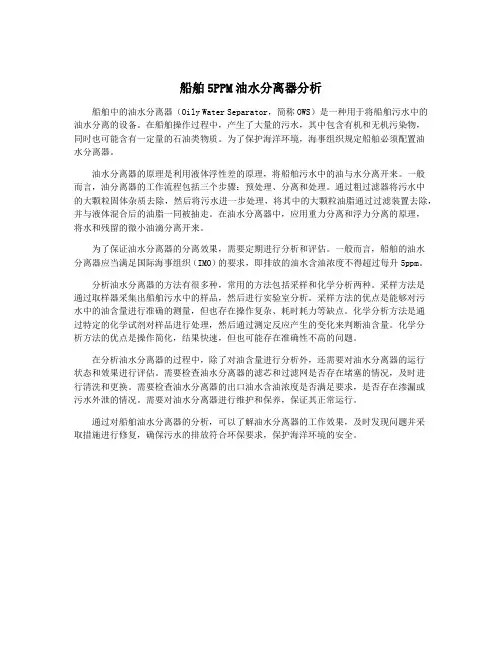

船舶5PPM油水分离器分析船舶中的油水分离器（Oily Water Separator，简称OWS）是一种用于将船舶污水中的油水分离的设备。

在船舶操作过程中，产生了大量的污水，其中包含有机和无机污染物，同时也可能含有一定量的石油类物质。

为了保护海洋环境，海事组织规定船舶必须配置油水分离器。

油水分离器的原理是利用液体浮性差的原理，将船舶污水中的油与水分离开来。

一般而言，油分离器的工作流程包括三个步骤：预处理、分离和处理。

通过粗过滤器将污水中的大颗粒固体杂质去除，然后将污水进一步处理，将其中的大颗粒油脂通过过滤装置去除，并与液体混合后的油脂一同被抽走。

在油水分离器中，应用重力分离和浮力分离的原理，将水和残留的微小油滴分离开来。

为了保证油水分离器的分离效果，需要定期进行分析和评估。

一般而言，船舶的油水分离器应当满足国际海事组织（IMO）的要求，即排放的油水含油浓度不得超过每升5ppm。

分析油水分离器的方法有很多种，常用的方法包括采样和化学分析两种。

采样方法是通过取样器采集出船舶污水中的样品，然后进行实验室分析。

采样方法的优点是能够对污水中的油含量进行准确的测量，但也存在操作复杂、耗时耗力等缺点。

化学分析方法是通过特定的化学试剂对样品进行处理，然后通过测定反应产生的变化来判断油含量。

化学分析方法的优点是操作简化，结果快速，但也可能存在准确性不高的问题。

在分析油水分离器的过程中，除了对油含量进行分析外，还需要对油水分离器的运行状态和效果进行评估。

需要检查油水分离器的滤芯和过滤网是否存在堵塞的情况，及时进行清洗和更换。

需要检查油水分离器的出口油水含油浓度是否满足要求，是否存在渗漏或污水外泄的情况。

需要对油水分离器进行维护和保养，保证其正常运行。

通过对船舶油水分离器的分析，可以了解油水分离器的工作效果，及时发现问题并采取措施进行修复，确保污水的排放符合环保要求，保护海洋环境的安全。

船用分油机常见故障原因及维修要点船用分油机是船舶上常见的设备之一，它主要用于将船舶柴油的混合油分离成高密度的重油和低密度的轻柴油。

由于使用频繁和长时间工作的原因，船用分油机也会发生一些故障。

本文将介绍一些常见的船用分油机故障原因及维修要点。

1. 油水分离不彻底：分油机在长时间运行后，由于沉降室内的油水分离不彻底，会导致沉淀物堆积，影响分离效果。

2. 油泵故障：分油机中的油泵是将混合油送入分离装置的关键部件。

如果油泵密封不严，或者叶片磨损，都会导致泄漏或供油不足。

3. 过载：由于船用分油机长时间工作，可能会受到过大的负荷，导致电机烧坏或传动装置损坏。

4. 系统超压或低压：如果分油机的系统超压或低压，会导致设备无法正常工作或运行不稳定，从而影响分离效果。

1. 定期检查和维护：定期检查船用分油机的各个部件，包括油泵、电机、过滤器、阀门等，确保其工作正常。

特别是油泵的密封性和叶片的磨损情况需要重点检查。

2. 清洗沉降室：定期清洗分油机的沉降室，将堆积的沉淀物清理干净，以保证油水分离的效果。

3. 调整压力：检查并调整分油机系统的压力，确保压力在合适的范围内。

4. 检修电机和传动装置：定期检修分油机的电机和传动装置，包括检查电机的绝缘性能、传动装置的润滑情况等，确保其正常工作。

5. 定期更换滤清器：分油机中的滤清器是防止杂质进入分离装置的重要组成部分，定期更换滤芯，保证其过滤效果。

6. 注意安全操作：在使用船用分油机时，操作人员需要遵守操作规程，增强安全意识，确保人员和设备的安全。

7. 报修处理：如果发现分油机出现故障，操作人员应及时报修，由专业人员进行维修，避免进一步损坏设备。

船用分油机常见的故障原因包括油水分离不彻底、油泵故障、过载和系统超压或低压等，维修要点则包括定期检查和维护、清洗沉降室、调整压力、检修电机和传动装置、定期更换滤清器、注意安全操作和及时报修处理等。

只有保持良好的维护和操作，才能保证船用分油机的正常工作和分离效果。

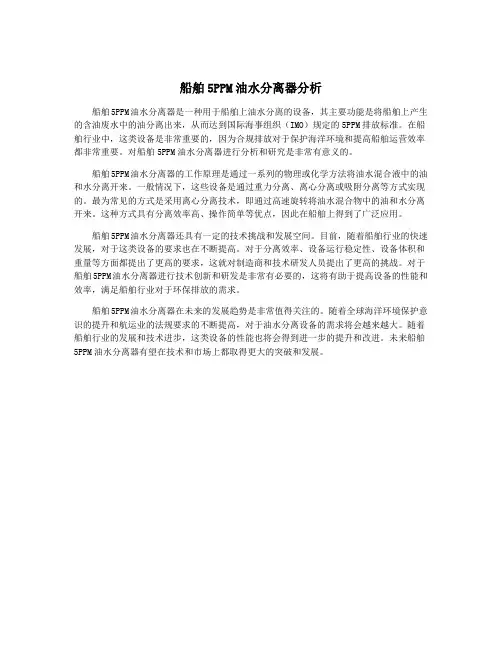

船舶5PPM油水分离器分析
船舶5PPM油水分离器是一种用于船舶上油水分离的设备，其主要功能是将船舶上产生的含油废水中的油分离出来，从而达到国际海事组织（IMO）规定的5PPM排放标准。

在船舶行业中，这类设备是非常重要的，因为合规排放对于保护海洋环境和提高船舶运营效率都非常重要。

对船舶5PPM油水分离器进行分析和研究是非常有意义的。

船舶5PPM油水分离器的工作原理是通过一系列的物理或化学方法将油水混合液中的油和水分离开来。

一般情况下，这些设备是通过重力分离、离心分离或吸附分离等方式实现的。

最为常见的方式是采用离心分离技术，即通过高速旋转将油水混合物中的油和水分离开来。

这种方式具有分离效率高、操作简单等优点，因此在船舶上得到了广泛应用。

船舶5PPM油水分离器还具有一定的技术挑战和发展空间。

目前，随着船舶行业的快速发展，对于这类设备的要求也在不断提高。

对于分离效率、设备运行稳定性、设备体积和重量等方面都提出了更高的要求，这就对制造商和技术研发人员提出了更高的挑战。

对于船舶5PPM油水分离器进行技术创新和研发是非常有必要的，这将有助于提高设备的性能和效率，满足船舶行业对于环保排放的需求。

船舶5PPM油水分离器在未来的发展趋势是非常值得关注的。

随着全球海洋环境保护意识的提升和航运业的法规要求的不断提高，对于油水分离设备的需求将会越来越大。

随着船舶行业的发展和技术进步，这类设备的性能也将会得到进一步的提升和改进。

未来船舶5PPM油水分离器有望在技术和市场上都取得更大的突破和发展。

船舶5PPM油水分离器分析船舶5PPM油水分离器是船舶上非常重要的设备之一，它可以有效地分离船舶舱底积聚的油污和水。

这项技术不仅符合国际海事组织(MARPOL)的要求，而且也有助于保护海洋环境。

本文将对船舶5PPM油水分离器进行分析，从其工作原理、技术特点、优势和应用范围等方面展开讨论。

一、工作原理船舶5PPM油水分离器主要是利用离心力和重力分离原理进行工作的。

当船舶积聚的油水混合物被抽入分离器后，通过旋转离心机构的作用，油水混合物中的油和水被迅速分离。

油经由内环和外环浮液排放口排出，而清洁水则从分离器的底部排出，通过排放管道直接排放到海洋中。

为了确保分离效果，船舶5PPM油水分离器通常还配备有过滤器和乳化破碎器，以进一步提高分离效率。

二、技术特点1. 高效性能：船舶5PPM油水分离器具有高效的油水分离能力，可以有效地分离出5PPM以下的油污，符合国际海事组织的要求。

2. 自动化操作：分离器采用自动化控制系统，能够实现全自动运行，减少了人工干预，提高了操作的便捷性和安全性。

3. 环保节能：船舶5PPM油水分离器采用先进的分离技术，能够高效地将油水混合物分离，减少了对海洋环境的污染。

它还能够将废水中的有害物质和重金属排除，净化海水。

4. 维护方便：分离器结构简单，易于维护，设备故障率低，长期稳定运行。

5. 适用范围广：船舶5PPM油水分离器适用于各类船舶，包括油船、货船、客船等，能够满足各种使用环境和条件的需求。

三、优势1. 保护海洋环境：船舶5PPM油水分离器的使用能够有效减少船舶油水排放对海洋环境的污染，有效保护海洋生态系统。

2. 符合法律法规：分离器符合国际海事组织的标准要求，能够有效防止船舶油污物对海洋的污染，确保船舶的环境友好航行。

3. 降低运营成本：通过使用船舶5PPM油水分离器，船舶运营商能够避免因为违规排放而面临的高额罚款，减少了经济损失。

4. 提高安全性：由于分离器的全自动运行和稳定性，能够最大程度地减少船舶在海上的事故风险，提高了航行的安全性。

船用分油机常见故障分析和解决方法一、分油机典型故障主要有三类：出水口跑油、排渣口跑油、机体出现异常振动或噪声。

现分别列举如下：（一）出水口跑油：可能引起这种故障的原因有：1．起动时未加水封水或加得太少。

这会使筒内油水分界面向外移动，油空间超过了分离盘外缘，从而造成出水口跑油。

2．进油阀开得太猛，水封被破坏。

分油机分油的最大量是一定的，如进油太猛太快，造成分油机来不及分离油，而使部分燃油从出水口跑出。

3．油温高，燃油进入分油机前要进行加热，目的是为了更好的进行分离，通常要加热到98℃，但如果加热温度过高，则会使水封水被蒸发，水封被破坏。

4．转速不足使水封压力不够。

5．分离盘片脏污。

分离盘片应定期清洗，特别是所加装的燃油含杂质较多时，否则盘片脏污后，将使盘片间的油流通道堵塞，造成出水口跑油。

[1] 6．选用重力环内径过大。

在分离筒中，油和水构成了一个连通器，若油水分界面水侧的压力大于油侧的压力，则分界面要内移；反之则外移。

只有当两者压力相等时，分界面才保持稳定。

油水分界面实际上是一个动态的平衡面。

一般选用重力环的原则是：在不破坏水封的前提下，尽量选用内径大一些的重力环。

但如果内径过大，将使油水分界面向外移至分离盘外，导致出水口跑油。

[2] 7．加热油时，未将其加热到规定值，致使油的密度较大，进而离心力较大，随水流出出水口。

（二）排渣口跑油：这是由于排渣口未能关闭造成的。

不能关闭的原因通常有以下几类：1．开启水的泄水孔堵塞。

由于此泄水孔要实现节流作用，所以设计得非常小，很容易被杂质堵塞，一旦泄水孔被堵塞，滑动圈上方的残水就无法排出，导致滑动圈无法复位，分离筒也就无法密封住，造成排渣口跑油。

2．滑动圈下方弹簧失效。

失效后，弹簧无法将滑动圈顶起到相应的高度，也就无法堵死密封水腔的泄水孔。

3．高置水箱无水。

高置水箱要输送密封水，如其无水，会造成密封水压力不足甚至没有密封水，也就无法托起滑动底盘与分离筒盖压紧。

南通航运职业技术学院毕业设计（专题论文）题目二号揩体可回车增加一行姓名系部专业班级学号指导教师2014年月日[摘要]：因为海上航运运输成不较低，现代海上航运业发展的越来越迅速，海上航运已占据了整个运输业的大部分市场，目前海上交通运输业成了世界各国各地区之间经济文化交流不能或缺的十分重要的方式，它为全世界人民的生活水平带来了明显的改善。

然而伴随着世界各国各地船队的日益壮大和发展，在船舶运行中产生含油污水也与日俱增，这些含油污水排入海洋给海洋的生态环境草成了前所未有的重大破坏和严重污染。

因而船舶的海上预防油污水污染成果也变得越加严峻，按照国际《MARPOL公约》的规定，油水分离器作为船用的防污染设施，依照公约要求船舶必须装备油水分离器，其已经在各种船舶上得到了广泛的应用。

现有绝大部分船舶大是通过油水分离器来分离出油水中的油分后再排放污水直海洋从而减轻污油水对其污染的，想要成为一名合格的轮机人员必须满足以下要求：熟习油水分离器的各部分组成工作原理与和操作步骤，解决油水分离器的一般的故障和排出故障，修理措施。

只有这样才能充分发挥油水分离器的作用有效地防止油水对海洋环境的污染，维持船舶的正常海上运营。

本论文通过参考各种文献对船用油水分离器的常见故障及处理做出了分析和探讨，对油水分离器日常的故障和处理的注意事项做出了一定介绍。

[关键词]：油水分离器；故障；处理。

Abstract：Because shipping by sea is not low, the modern Marine shipping industry development is more and more quickly, shipping has occupied most of the transportation market, the transportation is economic and cultural exchange between the various countries and various areas all over the world can't important means of shortage, it brought improved the living standards of the people all over the world. However, along with the growing and development of all over the world fleet, in oily water is growing in the operation of the ship, the oily sewage into the sea to the Marine ecological environment Cao Cheng unprecedented significant damage and serious pollution. So ship pollution prevention results also becomes more and more important, in accordance with the provisions of the international convention on MARPOL oil-water separator as Marine pollution prevention facilities, in accordance with the convention requirement of ship must be equipped with oil-water separator, it has widely used in all kinds of ships. Most is to use existing ship oil from oil and water separator is through isolated after discharge to prevent shipping damage to the Marine environment, wanted to be a qualified engineer must meet the following requirements: familiar with principle and operation of oil-water separator, grasping the common faults of the oil-water separator and its repair measures. Only in this way can give full play to the role of the oil-water separator and effectively prevent the pollution of oil and water to the Marine environment, maintain the ship's normal operations at sea. In this paper, by reference to various literature on Marine oil-water separator and made analysis and discussion on the common failures, failure of oil-water separator daily and processing to the matters needing attention are introduced.Key words：Oil-water separator; Fault;To deal with目录1 绪论 (1)2 常见船油水分离器的组成及原理 (3)2.1 油水分离器设备的工作原理 (3)2.2 油分计的记录任务原理 (4)2.3 自动停止装置工作原理 (5)3 常见油水分离器故障及处理常见故障的分析以及排除法 (6)3.1 第一种故障情况 (6)3.2 第二种故障情况 (6)3.3 第三种故障情况 (6)4 油水分离器的维管要点 (8)4.1 启动前的检查及准备 (8)4.2运行中及停用前的注意事项 (8)4.3 日常维护保养 (10)5 总结以上故障现象及原因分析 (12)6 结束语 (14)致谢 (15)参考文献 (16)1 绪论船用油水分离器是现代船上防止含油污水污染海洋环境的重要设备，它在避免船舶舱底油水排放对海洋环境构成污染的进程中显示出着越来越突出的作用，可以说现代船舶正常运营已经离不开它，因而保障船用油水分离器以及其各种附属设施处于正常的工作状态充分发挥油水分离器的分油作用，是每名轮机相干工作人员在平时的处理和维修过程中的一个十分必要的工作之一，油水分离器的好坏也是国内外海事组织等相关检查部门等在避免船舶排放含油污水对海洋环境造成污染主要检查的一项任，因为油水分离器分离效果的好坏直接影响到船舶排入海洋中含油污水的质量。

船舶5PPM油水分离器分析船舶上的油水分离器是一种非常重要的设备，它可以有效地将船舶上产生的油水混合物分离开来，保护海洋环境。

随着环保意识的不断提高，对于船舶5PPM油水分离器的要求也越来越严格。

本文将对船舶5PPM油水分离器进行分析，探讨其工作原理、使用方法以及市场现状等方面的内容。

一、工作原理船舶5PPM油水分离器主要通过物理和化学方法将油水混合物进行分离。

油水混合物会通过排水管道进入分离器内部，然后经过粗过滤网进行初步过滤，去除较大颗粒的杂质。

接下来，油水混合物会经过细过滤器进行二次过滤，去除更小的颗粒杂质。

之后，利用离心力将油水分离，使水分和油分分别在不同的位置，最终实现有效的分离。

还可以通过电解等方法将污水中的油分进行分离，最终实现达到5PPM的排放标准。

二、使用方法船舶5PPM油水分离器的使用方法相对较为简单，但是需要严格按照操作手册进行操作。

需要对分离器进行检查，确保各个部件完好无损，没有杂质堵塞。

然后，根据操作手册上的要求对分离器进行启动，依次打开进水阀门、排污阀门和其他相应的阀门，使油水混合物进入分离器内部进行分离。

在分离器工作期间，需要对设备进行监控，及时处理各种异常情况，并且定期对设备进行清洗和维护保养，确保设备的正常运行。

三、市场现状随着国际环保标准的不断提高，船舶5PPM油水分离器在市场上的需求量也在不断增加。

目前，国际上许多船舶都已经配备了符合国际标准的5PPM油水分离器，以满足环保要求。

在中国，船舶5PPM油水分离器的生产企业也在不断增加，产品技术水平和品质也在不断提高。

相关的法律法规也在不断完善，对于船舶油水分离器的监管和检查也更加严格。

可以预见，船舶5PPM油水分离器的市场前景将会更加广阔。

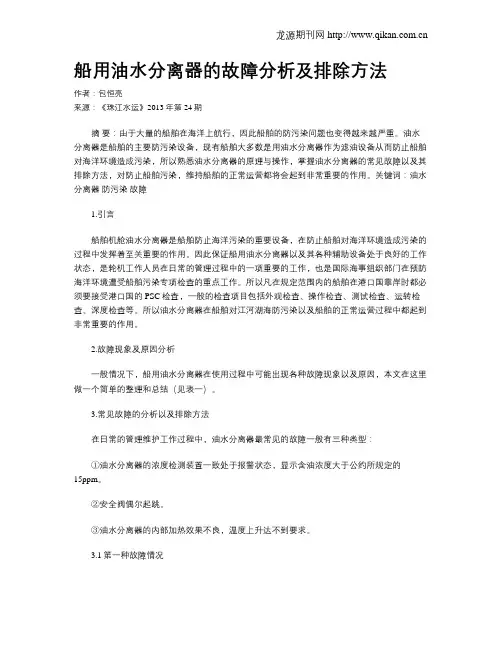

船用油水分离器的故障分析及排除方法作者：包恒亮来源：《珠江水运》2013年第24期摘要：由于大量的船舶在海洋上航行，因此船舶的防污染问题也变得越来越严重。

油水分离器是船舶的主要防污染设备，现有船舶大多数是用油水分离器作为滤油设备从而防止船舶对海洋环境造成污染，所以熟悉油水分离器的原理与操作，掌握油水分离器的常见故障以及其排除方法，对防止船舶污染，维持船舶的正常运营都将会起到非常重要的作用。

关键词：油水分离器防污染故障1.引言船舶机舱油水分离器是船舶防止海洋污染的重要设备，在防止船舶对海洋环境造成污染的过程中发挥着至关重要的作用。

因此保证船用油水分离器以及其各种辅助设备处于良好的工作状态，是轮机工作人员在日常的管理过程中的一项重要的工作，也是国际海事组织部门在预防海洋环境遭受船舶污染专项检查的重点工作。

所以凡在规定范围内的船舶在港口国靠岸时都必须要接受港口国的PSC检查，一般的检查项目包括外观检查、操作检查、测试检查、运转检查、深度检查等。

所以油水分离器在船舶对江河湖海防污染以及船舶的正常运营过程中都起到非常重要的作用。

2.故障现象及原因分析一般情况下，船用油水分离器在使用过程中可能出现各种故障现象以及原因，本文在这里做一个简单的整理和总结（见表一）。

3.常见故障的分析以及排除方法在日常的管理维护工作过程中，油水分离器最常见的故障一般有三种类型：①油水分离器的浓度检测装置一致处于报警状态，显示含油浓度大于公约所规定的15ppm。

②安全阀偶尔起跳。

③油水分离器的内部加热效果不良，温度上升达不到要求。

3.1第一种故障情况首先考虑的是排油监控系统是否正常工作。

排油监控系统安装在整个系统的控制箱当中，所以必须对控制箱进行全面的检查。

主要是去查看各电控箱对与其相关的用电设备供电是否正常以及控制是否灵敏，相关的指示灯能否正常亮或者灭。

然后检查控制箱的报警功能。

把监控系统从“工作”位转至“测试”位，稍等片刻看看含油浓度检测仪表上的指针是否摆动以及有没有15ppm的声光报警。

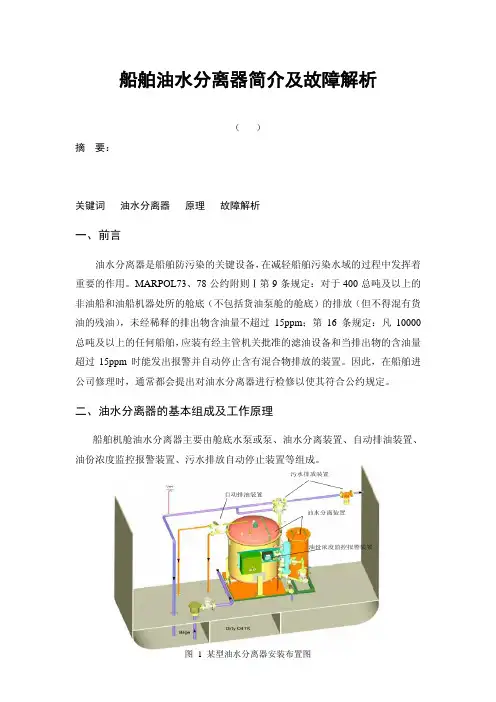

船舶油水分离器简介及故障解析XX（XXX）摘 要：油水分离器作为船舶防污染重要设备之一，它的工作状况好坏可谓影响深远。

本文就近年来进公司修理船舶中常见类型油水分离器的工作原理以及各类故障的解析进行介绍。

关键词油水分离器 原理 故障解析一、前言油水分离器是船舶防污染的关键设备，在减轻船舶污染水域的过程中发挥着重要的作用。

MARPOL73、78公约附则Ⅰ第9条规定：对于400总吨及以上的非油船和油船机器处所的舱底（不包括货油泵舱的舱底）的排放（但不得混有货油的残油），未经稀释的排出物含油量不超过15ppm；第16条规定：凡10000总吨及以上的任何船舶，应装有经主管机关批准的滤油设备和当排出物的含油量超过15ppm时能发出报警并自动停止含有混合物排放的装置。

因此，在船舶进公司修理时，通常都会提出对油水分离器进行检修以使其符合公约规定。

二、油水分离器的基本组成及工作原理船舶机舱油水分离器主要由舱底水泵或泵、油水分离装置、自动排油装置、油份浓度监控报警装置、污水排放自动停止装置等组成。

图 1 某型油水分离器安装布置图1．污水泵：油水分离效果在很大程度上取决于油滴粒径。

当污水泵容积效率越低、转速越高、搅动越激烈，则油粒越易破碎乳化，分离效果越差。

螺杆泵和活塞泵效果较好，齿轮泵、离心泵等均不理想。

因而多采用自吸性能力好、对杂质不太敏感的螺杆泵和往复泵作为油水分离装置的供水泵。

2．油水分离装置：主要功能是将油分从含油污水中分离出来，分离方法有重力沉降、旋流分离、浮选、吸附、过滤、混凝处理、膜分离、生化处理和超声波处理等。

为了满足MARPOL 73／78公约和相关法律法规关于对船舶油污水排放标准的要求，船上一般采用一种或多种组合的方式，或进行多级分离处理的方法对油污水进行处理。

目前船用油水分离设备绝大多数采用重力一聚结组合式、重力一吸附组合式和真空式三种。

3．自动排油装置：一般有自动和手动两种，常见的自动排油装置采用电容式或电极式探测油位高度来控制排油电磁阀。
