主要修编内容•一、说明部分•1、明确了本费用定额的作用：本定额是建设工程编制设计概算、施工图预（结）算、招标控制价(或标底)以及调解处理工程造价纠纷的依据；是确定投标价、工程结算审核的指导；也可作为企业内部核算和制订企业定额的参考。
•2、明确了本费用定额的适用范围：本定额适用于在我省行政区域范围内新建、扩建和改建的建筑与装饰、安装、市政、仿古建筑及园林绿化、房屋修缮等工程，与《建设工程工程量清单计价规范》（GB50500-2008）及我省现行的建筑与装饰、安装、市政、仿古建筑及园林绿化、房屋修缮工程计价表（定额）配套•使用，原有关规定与本定额不一致的，按照本定额规定执行。
•3、说明了09费用定额的五部分组成内容：包括分部分项工程费、措施费、其他项目费、规费和税金.二、建筑工程费用组成的内容•（一）、人工费、材料费，机械费的内容组成•基本参照了新规范及206号文内容，同时结合了我省实际情况。
如养路费等国家不再收取的费用在本次修编中也已取消。
（二）、管理费的调整•1、本次管理费调整较大。
考虑到建筑企业基本已完成改制，现场管理形式与以前有很大的改变，以及各项细分的费用内容多有重叠，本次修编将原定额中企业管理费、现场管理费、其他管理费名称取消，3个部分的费用统称为企业管理费，内容组成基本按照206号文的规定，同时结合我省实际情况以及以往费用定额的内容。
•2、根据新规范和工地实际管理情况，将冬雨季施工增加费、施工降水、排水费等从管理费中提出放入措施费中。
•3、管理费中职工待业保险费取消，相关内容归入社保费中列支。
另外增加劳动保险补助费，内容包括：由企业支付的六个月以上的病假人员工资，职工死亡丧葬补助费、按规定支付给离休干部的各项经费。
•4、意外伤害保险费用不作为规费，放入管理费中列支。
（三）、措施费的调整•1、现场安全文明施工措施费为不可竞争费，按照省造价总站的有关规范性文件收取。
为与新规范一致，将该费用放入措施费，性质为不可竞争费，必须足额计取。
给排水管道工程工程量计算及定额应用技巧（一）给排水管道界线划分1、给水管道（如图4—1)（1)室内管道与室外管道的划分界线，是以建筑物外墙皮外1。
5m为界,如果入口处设阀门者以阀门为界。
（2）室外管道与市政管道划分界线，是以水表井为界，如无水表井，以与市政管道碰头点为界。
2、排水管道（如图4—2)(1)室内管道与室外管道的划分界线,是以出户第一个排水检查井为界。
（2）室外管道与市政管道的划分界线，是以室外管道与市政管道碰头点为界。
由以上的划分规定,把给排水工程划分为三部分：室内给排水工程、室外给排水工程、市政给排水工程。
由于市政给排水工程属于市政工程预算的范围，本课程不涉及，下面我们就围绕室内外给排水工程预算的编制进行讲解。
（二)给排水管道安装的工程量计算及定额应用（以全国统一安装工程基础定额为参考）1、室内给水管道安装工程量计算及定额应用（1)工程量计算室内给水管道安装工程量均应区分不同材质、连接方式、接头材料（铸铁管)、公称直径分别按施工图所示管道中心线长度以“m”为单位计算，不扣除阀门及管件（包括减压器、疏水器、水表、伸缩器等组成安装）所占的长度。
管道长度的确定：水平敷设管道，以施工平面图所示管道中心线尺寸计算；垂直安装管道，按立面图、剖面图、系统轴测图与标高尺寸配合计算。
（2）室内给水管道安装预算定额套用1）定额子目范围：8—87~8-1682）定额已包括以下工作内容：①管道及接头零件安装;②水压试验或灌水试验；③室内DN32以内（包括DN32）的钢管包括了管卡及挂钩制作安装；④钢管包括弯管制作安装(伸缩器除外）；⑤穿墙及过楼板铁皮套管安装人工.3）定额中不包括以下工作内容,应另行计算。
①室内外管道沟土方及管道基础,应执行土建工程预算定额；②管道安装中不包括法兰、阀门及伸缩器的制作安装,按相应定额子目另计；③室内外给水铸铁管安装，包括接头零件所需人工,但接头零件价格另计;④DN32以上的钢管支架按管道支架另计;⑤过楼板的钢套管的制作、安装,按室外钢管（焊接）项目计算。
给排水定额及计价讲义规则详细说明给排水定额及计价是指在建设工程中，根据设计要求，对给排水工程的施工项目进行定额计算并确定相应的工程造价。
给排水工程是建筑工程中的重要组成部分，涉及到饮水、排污、雨水等方面，因此给排水定额及计价的规则十分关键。
下面我将详细说明相关的规则。
1.给排水定额的制定：给排水定额是根据国家、地方相关法规标准制定的，在施工前需要进行详细的工程量测算，综合考虑设计要求、建筑结构、设备要求、工艺流程等多方面的因素。
定额中会列出各类管道、管件、设备的规格、数量、长度、体积等技术要求，并给出了各类工程项目的单位工程量、工程量系数，以及单价等。
2.给排水工程计价的原则：给排水工程计价是根据定额确定的工程量和相关的市场价格来计算的。
计价的原则主要包括资源消耗及成本原则、合理利润原则、公平公正原则和市场需求原则。
其中资源消耗及成本原则是指计价应以工程量为基础，并综合考虑人工、材料、机械设备和管理费用等方面的成本。
合理利润原则是指在计算出的成本基础上，适当增加一定比例的利润，以保障企业的正常运营。
公平公正原则是指计价应公开透明，符合市场经济的规律。
市场需求原则是指计价应根据市场需求的变化进行调整，保持价格的合理性和市场竞争力。
3.给排水工程计价的计算方法：给排水工程计价主要采用综合单价法。
综合单价是指以单位工程量为基础，结合定额要求和市场价格，计算出每个单位工程量的价格，然后将各个单位工程量的价格相加得到整个工程的总价。
计算中需要考虑的因素包括人工工资、材料价格、机械设备租赁费、管理费用以及利润等。
计算方法中通常还包括一些调整因素，如考虑工程的复杂程度、地域差异以及工程进度等。
总之，给排水定额及计价是建筑工程中非常重要的一部分，通过制定合理的定额和计价规则，可以保证给排水工程的质量和效益，并保障企业和用户的合法权益。
同时，对于工程的工期和成本控制也具有重要的指导作用。
因此，在实际的工程项目中，需要严格按照相关的规则和标准进行操作，确保工程的顺利进行。
土建册说明一、本定额的混凝土和砂浆是按过筛净砂编制的，各地应将过筛人工费和损耗纳入材料预算价格，定额考虑了砂的膨胀率。
因质量要求现场过筛的人工费及筛砂损耗已包括在定额内，不另计算。
二、本定额的混凝土和砂浆强度等级，如设计要求与定额不同时，允许按附录换算，但定额中各种配合比的材料用量不得调整。
三、本定额的混凝土和砂浆是按中(细)砂、特细砂编制，计算时应按实际使用砂的种类分别套用相应定额项目。
四、本定额现浇混凝土构件是按现场搅拌非泵送编制的，商品混凝土以成品基价的形式表现。
若现浇混凝土构件使用商品混凝土，按工程所在地工程造价站规定，对商品混凝土价差进行单项价差调整。
五、本定额的预制大型屋面板已考虑了蒸汽池养护费用，其他预制混凝土构件必须采取养护池养护时，需报经建设单位批准后，按每立方米混凝土蒸汽养护费45元计算。
凡采用露天养护者，一律不得计算蒸汽养护费。
六、建筑材料、成品、半成品（除混凝土预制构件、金属结构构件）从现场仓库、堆放地点、加工地点至操作地点的水平运输，已综合考虑在定额内，但垂直运输机械费应按“T.措施项目”另行计算。
七、混凝土预制构件、金属结构构件制作安装定额项目，未包括吊装机械费及模板费，发生时，另按“T.措施项目”计算。
八、本定额项目中未考虑高层建筑施工增加的费用，发生时，按“T.B建筑物超高施工增加费”定额项目执行。
九、本定额在执行中如遇缺项，可按装饰、市政、安装工程定额执行。
若仍缺项，由甲乙双方编制临时性定额，报工程所在地造价站审批，并报省工程造价总站备案。
建筑面积计算规则一、建筑工程（一）计算建筑面积的范围1. 单层建筑物的建筑面积，应按其外墙勒脚以上结构外围水平面积计算；高度在2.20m及以上者应计算全面积；高度不足2.20m者应计算1/2面积。

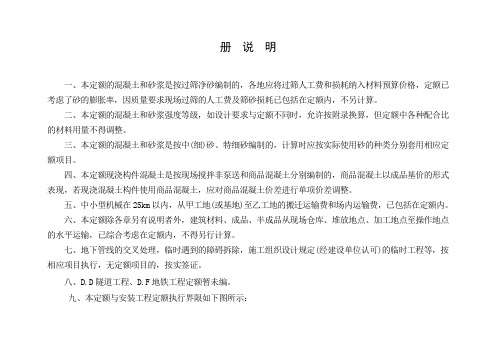

册说明一、本定额的混凝土和砂浆是按过筛净砂编制的，各地应将过筛人工费和损耗纳入材料预算价格，定额已考虑了砂的膨胀率，因质量要求现场过筛的人工费及筛砂损耗已包括在定额内，不另计算。
二、本定额的混凝土和砂浆强度等级，如设计要求与定额不同时，允许按附录换算，但定额中各种配合比的材料用量不得调整。
三、本定额的混凝土和砂浆是按中(细)砂、特细砂编制的，计算时应按实际使用砂的种类分别套用相应定额项目。
四、本定额现浇构件混凝土是按现场搅拌非泵送和商品混凝土分别编制的，商品混凝土以成品基价的形式表现，若现浇混凝土构件使用商品混凝土，应对商品混凝土价差进行单项价差调整。
五、中小型机械在25km以内，从甲工地(或基地)至乙工地的搬迁运输费和场内运输费，已包括在定额内。
六、本定额除各章另有说明者外，建筑材料、成品、半成品从现场仓库、堆放地点、加工地点至操作地点的水平运输，已综合考虑在定额内，不得另行计算。
七、地下管线的交叉处理，临时遇到的障碍拆除，施工组织设计规定(经建设单位认可)的临时工程等，按相应项目执行，无定额项目的，按实签证。
八、D.D隧道工程、D.F地铁工程定额暂未编。
九、本定额与安装工程定额执行界限如下图所示：1．供水管道：2．排水管道：图例说明：(1)、(2)为水源管道；(3)、(4)为总排水管道。
(1)、(2)和(3)、(4)若为城市供、排水(住宅小区除外)管道时，应执行市政工程相应定额。
3．煤气管道:(执行市政定额执行安装定额)生产、生活共用的主管道在)4．油、气管道：(6)图例说明：(5)、(6)为油、气管道。
(5)、(6)若为城市煤气及油、气管道(住宅小区除外)，应执行市政工程相应定额。
十、本定额在执行中如遇缺项，可按建筑、装饰、安装、园林绿化工程定额执行，若仍缺项，由甲乙双方编制临时性定额，报工程所在地工程造价站审批，并报省工程造价总站备案。
D.A 土石方工程说明一、一般说明（一）土石方工程定额除各章另有说明外，适用于市政定额其他章。
定额解释（2013年第3期）1、问：在使用09定额计价时，设计管道规格与定额项目规格不符时如何套用定额？答：当设计管道规格与定额项目规格不符时，套用接近定额项目规格的项目，中间时按大者套用，超过定额项目最大规格时，按定额总说明第十条规定编补充定额。
2、问：在使用09定额计价时，不锈钢管丝接和焊接安装如何套用定额？答：套用C.F《工业管道工程》相应定额。
3、在使用09定额计价时，给排水、采暖燃气管道在管沟内的管道安装能否视同管廊内的管道安装？答：如在无盖的管沟内的安装管道不能视同管廊内的管道安装；如在盖上管沟盖后再安装管道，定额人工费乘以系数1.3。
4、在使用09定额计价时，脚踏大便器定额是按与设备配置组装考虑的，如仅安装脚踏门应套用什么定额？答：套用阀门安装定额的相应项目。
定额解释（2012年第9期）1、问：在使用09定额计价时，消防泵房间管道安装如何套用定额？答：消防泵房间管道安装套用C.F《工业管道工程》相应定额项目。
2、问：在使用09定额计价时，如两栋相连的建筑由一套火灾自动报警装置控制，调试应如何计算？答：只计算一套自动报警装置调试。
3、问：在使用09定额计价时，火灾自动报警系统安装中的配线，执行C.B “电气设备安装工程”中的照明配线还是动力配线项目？答：导线截面≤4.0mm2的执行照明配线相应项目，＞4mm2的执行动力配线相应项目。
4、问：在使用09定额计价定额时，安装在有吊顶处的探测器，从楼板引其吊顶的引下线及软管是否包括在探测器安装项目内？答：不包括。
5、问：在使用09定额计价时，控制器安装项目的“点数”如何计算？答：控制器包括报警控制器和联动控制器两种。
.（1）报警控制器：能为火灾探测器供电、接收、显示和传递火灾报警信号的报警装置。
按其安装方式不同，又分壁挂式和落地式（包括琴台式）；按系统线制的不同，又分为多线制和总线制。
定额是按其不同安装方式和线制以“点”分列子目。
其点数的含义是：多线制“点”是指报警控制器所带报警器件（探测器、报警按钮等）的数量。
第8章给排水、采暖、燃气工程一、辽宁省建设工程计价依据《C安装工程计价定额(C.8给排水、采暖、燃气工程)》(以下简称本定额)适用于新建、扩建项目中的生活用给水、排水、雨水、采暖热源管道、燃气管道以及附件配件安装，小型容器制作安装。
二、本定额主要依据的标准、规范有1．《建设工程工程量清单计价规范》GB50500-2003。
2．《采暖与卫生工程施工及验收规范》GBJ242-82。
3．《室外给水设计规范》GBJl3-86(97版)。
4．《建筑给水排水设计规范》GB50015-2003。
5．《建筑安装工程质量检验评定标准》GBJ302—88。
6．《城镇燃气设计规范》GB50028—93。
7．《城镇燃气输配工程施工及验收规范》CJJ33—89。
8．《全国统一施工机械台班费用定额》(1998年)。
9．《全国统一安装工程基础定额》(2006年)。
10．《全国统一建筑安装劳动定额》(1998年)。
三、以下内容执行其他计价定额1.工业管道、生产生活共用的管道、锅炉房和泵类配管以及高层建筑物内加压泵间的管道执行C.6《工业管道工程》相应项目。
2．刷油、防腐蚀、绝热工程执行C.14《刷油、防腐蚀、绝热工程》相应项目。
3．室外埋地管道的土方及砌筑工程应按A《建筑工程计价定额》相关项目执行，室内埋地管道的土方应执行相关规定。
4．各类泵、风机等传动设备安装执行C.1《机械设备安装工程》相应项目。
5．锅炉安装执行C.3《热力设备安装工程》相应项目。
6．消火栓、水泵接合器安装执行C.7、C.10、C.12《消防工程、自动化控制仪表安装工程、建筑智能化系统设备安装工程》相应项目。
7．压力表、温度计安装执行C.7、C.10、C.12《消防工程、自动化控制仪表安装工程、建筑智能化系统设备安装工程》相应项目。
四、本定额的工作内容除各章节已说明的工序外，还包括工种间交叉配合的停歇时间、临时移动水电源、配合质量检查和施工地点范围内的设备、材料、成品、半成品、工器具的运输等。
详细解读《江苏省建设工程费用定额2009》主要修编内容•一、说明部分•1、明确了本费用定额的作用：本定额是建设工程编制设计概算、施工图预（结）算、招标控制价(或标底)以及调解处理工程造价纠纷的依据；是确定投标价、工程结算审核的指导；也可作为企业内部核算和制订企业定额的参考。
•2、明确了本费用定额的适用范围：本定额适用于在我省行政区域范围内新建、扩建和改建的建筑与装饰、安装、市政、仿古建筑及园林绿化、房屋修缮等工程，与《建设工程工程量清单计价规范》（GB50500-2008）及我省现行的建筑与装饰、安装、市政、仿古建筑及园林绿化、房屋修缮工程计价表（定额）配套•使用，原有关规定与本定额不一致的，按照本定额规定执行。
•3、说明了09费用定额的五部分组成内容：包括分部分项工程费、措施费、其他项目费、规费和税金.二、建筑工程费用组成的内容•（一）、人工费、材料费，机械费的内容组成•基本参照了新规范及206号文内容，同时结合了我省实际情况。
如养路费等国家不再收取的费用在本次修编中也已取消。
（二）、管理费的调整•1、本次管理费调整较大。
考虑到建筑企业基本已完成改制，现场管理形式与以前有很大的改变，以及各项细分的费用内容多有重叠，本次修编将原定额中企业管理费、现场管理费、其他管理费名称取消，3个部分的费用统称为企业管理费，内容组成基本按照206号文的规定，同时结合我省实际情况以及以往费用定额的内容。
•2、根据新规范和工地实际管理情况，将冬雨季施工增加费、施工降水、排水费等从管理费中提出放入措施费中。
•3、管理费中职工待业保险费取消，相关内容归入社保费中列支。
另外增加劳动保险补助费，内容包括：由企业支付的六个月以上的病假人员工资，职工死亡丧葬补助费、按规定支付给离休干部的各项经费。
•4、意外伤害保险费用不作为规费，放入管理费中列支。
（三）、措施费的调整•1、现场安全文明施工措施费为不可竞争费，按照省造价总站的有关规范性文件收取。
给排水安装工程量计算及定额应用排水工程量计算及定额应用是排水安装工程中非常重要的一项工作，它直接关系到项目的成本控制和工期安排。
下面将详细介绍排水工程量计算的步骤及定额的应用。
一、排水工程量计算的步骤排水工程量计算主要分为以下几个步骤：1.确定设计要求：根据工程的设计图纸和设计要求，确定排水的流量、坡度、材料及施工技术等要求。
2.确定工程量：根据设计要求，计算出所需要的管道长度、接头数目、阀门个数等。
3.提取定额：根据设计要求和相关规范，提取相应的定额，并结合工程的实际情况进行调整。
4.分类计算：根据工程的不同部位和功能要求，将工程量按照不同的分类进行计算，如给水管道、排水管道等。
5.综合计算：将不同分类的工程量进行综合计算，得出总工程量。
6.编制工程量清单：根据综合计算结果，编制出工程量清单，并注明所需材料的规格和数量。
7.估算工程造价：根据工程量清单，结合市场行情、物价指数等因素，估算出工程的造价。
二、定额的应用定额是按照一定的标准和规范编制的，它对于工程量计算和造价控制非常重要。
在排水工程中，定额的应用主要体现在以下几个方面：1.材料定额：材料定额是指在工程量计算中所使用的材料的规格和数量。
通过使用材料定额，可以确保在工程施工中使用的材料符合设计要求，并且可以对材料进行统一采购和使用。
2.人工定额：人工定额是指在工程施工中所需要的劳动力数量和工作时间。
通过使用人工定额，可以对工程施工的人力资源进行合理分配和调度，提高施工效率和工程质量。
3.机械设备定额：机械设备定额是指在工程施工中所需要的机械设备的数量和使用时间。
通过使用机械设备定额，可以对工程中使用的机械设备进行统一管理，合理安排使用时间，提高施工效率。
4.施工工艺定额：施工工艺定额是指在工程施工过程中所需的施工工艺和施工方法。
通过使用施工工艺定额，可以规范施工操作，提高施工质量和工程安全。
5.单位工程定额：单位工程定额是指对工程不同部位和功能的工程量的详细规定。
第八章排水工程计价定额第一节排水工程基础知识城市排水可分为三类，即生活污水、工业废水和降水径流。
城市污水是指排入城市排水管道的生活污水和工业废水的总和。
将城市污水、降水有组织地进行收集、处理和排放的工程设施称为排水系统。
图8-1为一简单分流制排水系统示意图。
图8-1 城市排水系统（分流制）示意图1—污水支管；2—污水干管；3—污水主干管；4—雨水支管；5—雨水干管；6—污水处理厂；7—污水出口；8—雨水出口一、排水管道系统的组成在排水系统中，除污水处理厂以外，其余均属排水管道系统，它是由一系统管道和附属构筑物组成。
（一）污水支管，其作用是承受来自庭院污水管道系统污水或工厂企业集中排放的污水。
其流程为建筑物内的污水→出户管→庭院支管→庭院干管→城市污水支管。
（二）污水干管，汇集污水支管流来的污水。
（三）污水主干管，其作用是汇集各污水干管流来的污水，并送至污水处理厂。
（四）雨水支管，其作用是汇集来自雨水进水井的雨水并输送至雨水干管。
（五）雨水干管，其作用是汇集来自雨水支管的雨水并就近排入水体。
（六）管道附属构筑物，排水管道系统上的附属构筑物较多，主要包括：污水、雨水检查井，雨水进水井，溢流井，跌水井，防潮门等。
排水管道通常采用重力流输水，管道需有一定坡度，因此常造成管道的埋深逐渐加大，管道埋深过大时将导致管道工程费用大幅增加。
为了避免这种情况，在排水管道系统中，往往需要把低处的污水往上提升，这就需要设置泵站。
排水管道系统中的泵站有中途泵站和终点泵站两类，泵站后污水如需要压力输水时，则设置压力管道。
二、排水体系城市污水和降水的汇集排除方式，称为排水体系，按汇集方式可分为合流制和分流制两种基本形式。
合流制排水系统是指将城市污水和降水采用一个管渠系统汇集输送的称为合流制排水系统。
根据污水、废水、降水汇集后的处理方式不同，合流制系统又分为直泄式合流制和截留式合流制。
将城市污水和降水混合在一起称为混合污水。
直泄式合流制是将未经处理的混合污水用统一的管渠系统分若干排水口就近直接排入水体，我国许多城市旧城区的排水方式大多是这种系统。
由于这种系统易造成水体污染、故新建城区的排水系统已不采用这种体制。
截流式排水系统在晴天时将管中汇集的城市污水全部输送到污水处理厂，雨天时，当混合污水超过一定数量时，其超过部分通过溢流井泄入水体，部分混合污水仍然送到污水处理厂经处理后排入水体。
这种体制目前应用比较广泛，见图8-2。
当生活污水、工业废水、降水径流用两个或两个以上的排水管渠系统汇集和输送时，称为分流制排水系统，其中汇集生活污水和工业废水中生产污水的系统称为污水排水系统；汇集和排泄降水径流和不需要处理的工业废水的系统称为雨水排除系统；只排除工业废水的称工业废水排水系统。
图8-2 合流制排水系统示意图（a）直流式排水系统；（b）截流式排水系统1—合流支管；2—合流干管；3—截流主干管；4—溢流井；5—污水处理厂三、成品排水管道安装（一）成品塑料排水管道:1. 塑料排水管按制造原料的不同，分为PVC-U、HDPE、ABS等，具有重量轻、价格低、阻力小、排水量大、表面光滑美观、耐腐蚀、不易堵塞、安装维修方便等特点，排水塑料管有承插粘接、胶圈连接等连接方式。
2. 近年来，塑料管已广泛应用于排水管道，特别是HDPE双壁波纹管应用较多。
HDPE 图8-3 双壁波纹管双壁波纹管是以聚氯乙烯树脂为主要原料，经挤出成型的内壁光滑，外壁为梯形波纹状肋，内壁和外壁波纹之间为中空的异型管壁管材。
管材总量轻，搬运、安装方便。
双壁波纹管采用橡胶圈承插式连接，施工质量易保证，由于是柔性接口，可抗不均匀沉降。
一般情况下不需做混凝土基础，管节长，接头少，施工速度快，目前我国城镇道路和小区内排水普遍采用双壁波纹管。
见图8-3（二）在大口径排水管道：目前已开始应用玻璃钢夹砂管，玻璃钢夹砂管具有重量轻、强度高，耐腐蚀、耐压、使用寿命长，流量大、能耗小，管节长（可达6～12m），接头少的特点，使用橡胶圈连接，一插即可，快速可靠，综合成本低。
3. 水泥制品排水管道：1. 水泥制品的排水管道分类水泥制品的排水管道分普通混凝土管、轻型钢筋混凝土管、重型钢筋混凝土管3种。
管口形状通常有承插式、企口式和平口式，如图8-4凝土管的最大管径一般为450mm，长多为1m，适用于管径较小的无压管。
轻型钢筋混凝土管、重型钢筋混凝土管长度多为2m，常用于有压力流量大的区域。
由于管壁厚度不同，承受的荷载也有很大差异。
机制钢筋混凝土排水管管材为I型和II型。
选用管材是根据地区条件和施工组织设计来比选确定。
图8-4 混凝土管和钢筋混凝土管（a）承插式；（b）企口式；（c）平口式2. 排水管道接口：排水管道的不透水性和耐久性，在很大程度上取决于敷设管道时接口的质量。
管道接口应有足够的强度、不透水性。
根据接口的弹性，接口一般分为柔性、刚性、半柔半刚性3种形式。
（1）柔性接口：柔性接口允许管道接口有一定的弯曲和变形，常用的柔性接口有石棉沥青卷材和橡胶圈接口。
石棉沥青卷材为工业成品，在现场将接口处管壁涂冷底子油一层，刷沥青玛蹄脂3mm，包上石棉沥青卷材，再涂3mm厚的沥青玛蹄脂，这叫“三层做法”，若再加卷材和沥青玛蹄脂各一层，便叫“五层做法”，见图8-5。
沥青卷材接口施工复杂，造价高，现在大部分地区考虑经济型、可行性和可靠性，以橡胶圈接口连接代替。
见图8-6。
图8-5 石棉沥青卷材接口图8-6 橡胶圈接头1—沥青砂浆（厚3mm）；2—石棉沥青；3—沥青玛蹄脂（厚3~6m）1—管壁；2—橡胶圈（2）刚性接口：刚性接口不允许管道接口有轴向变形，抗震性差。
常用的管道刚性接口有水泥砂浆抹带接口、钢丝网水泥砂浆抹带接口，这两种接口适用于水泥制品管道。
水泥砂浆抹带接口是在管道的接口处用1:2.5～3的水泥砂浆抹成截面为半圆形或梯形的砂浆带，带宽120～150mm。
这种接口质脆、强度低，为了增强接口强度；在砂浆带内放入一层20号10×10钢丝网，即成为钢丝网水泥砂浆抹带接口，适用于小口径的平口或企口管道，见图8-7～图8-9。
承插式钢筋混凝土管一般为刚性接口，接口填料为水泥砂浆，适用于小口径雨水管道，见图8-10。
图8-7 圆弧形水泥砂浆抹带接口图8-8 梯形水泥砂浆抹带接口（单位：mm）（单位：mm）图8-9 钢丝网水泥砂浆抹带接口图8-10 承插式钢性接口（3）半刚半柔接口：半刚半柔接口使用条件介于上述两种接口之间，其接口形式为预制套环石棉水泥接口，这种接口强度高，严密性好，适用于大、中型的平口管道，见图8-11。
3. 排水管道基础：排水管道的基础分为地基、基础和管座3部分，如图8-12所示。
排水管道的基础通常有砂土基础和混凝土带形基础。
图8-11 预制套环石棉水泥（沥青砂）接口图8-12 管道基础断面（1）砂土基础包括弧形素土基础和砂垫层基础。
弧形素土基础是在原土上挖一与管外壁相符的弧形槽（约90º弧形），管子落在弧形管槽里，适用于无地下水，管径小于600mm的水泥制品和陶土管道。
砂垫基础是在槽底铺设一层10～15cm的粗砂，适用于管径小于600mm、岩石或多石土壤地段。
（2）混凝土带形基础（图8-13）绝大部分的排水管道基础为混凝土带形基础，混凝土的强度等级一般为C10～C15。
管道设置基础和管座的目的是保证管道不致被压坏。
管座包的中心角越大，管道的受力状态越好。
通常管底包角分为90º、120º、180º和360º（全包）四种，见图8-13。
当有地下水时，常在槽底先铺一层10～15cm的卵石或碎石垫层，然后才在上面浇筑混凝土基础。
目前常用的为180º。
图8-13 混凝土带形基础（四）陶土管:陶土管是由粘土和石英砂按一定比例，经过研细、调和、制坯、烘干、烧焙等过程制成。
根据需要可制成无釉、单面釉、双面釉的陶土管。
陶土管的管口有平口式和承插式两种。
陶土管内外壁光滑、水流阻力小、耐磨损、抗腐蚀。
但管节短，接口多，安装施工麻烦。
它适用于排除酸性废水或管外有侵蚀性地下水的污水管道，陶土管材见图8-14所示。
图8-14 陶土管（a）直管；（b）管箍；（c）承抽管（五）大型排水管渠:钢筋混凝土排水管道的预制管径一般为2m左右，管径过大时，由于管道运输的限制，通常就在现场建造大型排水管渠。
管渠的断面形状有圆形、矩形、半椭圆形等，通常用砖、石、混凝土块、现浇钢筋混凝土结构等建造。
大型管渠的形状见图8-15～图8-17。
图8-15 矩形大型渠道图8-16 石砌拱形渠道图8–17 矩形钢筋混凝土渠道（六）非定型排水渠道：方沟，一般由底板、侧墙、盖板组成，分为砖（石）砌方沟和混凝土方沟组成。
图8-18 方沟结构图四、排水管渠系统上的构筑物（一）排水管渠系统上的构筑物包括雨水口、溢流井、检查井、跌水井、水封井、冲洗井、防潮门、出水口等。
1. 雨水口（也称进水井）地面及街道路面上的雨水，通过雨水口经过连接管流入排水管道。
雨水口一般设在道路两侧和广场等地。
街道上雨水口的间距一般为30～80m。
雨水口见图8-19。
图8-19 检查井1—井底；2—井身；3—井盖2.检查井（包括雨、污、废水井）为便于对管渠系统做定期检查和清通，必须设置检查井。
检查井通常设在管渠交汇、转弯、管渠尺寸或坡度改变、跌水等处以及相隔一定距离的直线管渠段上。
检查井一般为圆形，由井底（包括基础）、井身和井盖（包括盖座）组成，见图8-20。
检查井可分为不下人的浅井和需要下人的深井。
井底材料一般采用低强度等级混凝土，基础采用碎石、卵石、碎砖夯实或低强度等级混凝土。
为使水流流过检查井时阻力较小，井底宜设半圆形或弧形流槽，流槽高按设计要求，沟肩宽度一般不应小于20cm，以便养护人员下井时立足。
井身材料可采用砖、石、混凝土或钢筋混凝土，我国目前大多采用砖砌，以水泥砂浆抹面。
在大直径管道的连接或交汇处，检查井可做成方形、矩形或其他不同的形状。
检查井井盖和盖座采用铸铁或钢筋混凝土，在车行道上一般采用铸铁，如图8-20和图8-21所示。
图8-20 轻型铸铁井盖及盖座图8-21 轻型钢筋混凝土井盖及盖座（a）井盖；（b）盖座（a）井盖；（b）盖座3. 跌水井当检查井内衔接的上下游管底标高落差大于1m时，为消减水流速度，防止冲刷，在检查井内应有消能措施，这种检查井称为跌水井，如图8-22、图8-23所示。
图8-22 竖管式跌水井图8-23 溢流堰式跌水井4. 水封井当生产污水能产生引起爆炸或火灾的气体时，其废水管道系统必须设置水封井，以便隔绝易爆、易燃气体进入排水管渠，使排水管渠在进入可能遇火的场所时不致引起爆炸或火灾，这种的检查井称为水封井。
5.溢流井在截流式合流制排水系统中，为了避免晴天时的污水和初期降水的混合水对水体造成污染，在合流制管渠的下游设置截流管和溢流井，如图8-24所示。
