混凝土桥墩的设计与施工实例

第1篇一、工程概况本项目为某地区新建一座砼桥，全长120米，宽20米，采用单跨预应力砼梁桥结构，设计荷载为公路-Ⅰ级。

桥梁结构主要由主梁、桥面板、桥墩、桥台、伸缩缝等组成。

为确保桥梁施工质量、安全和进度，特制定本施工方案。

二、施工组织与管理1. 施工组织机构成立项目经理部，下设工程技术部、质量安全管理部、物资设备部、财务部、人力资源部等部门。

项目经理为施工项目总负责人，全面负责施工过程中的各项工作。

2. 施工进度计划根据工程特点和施工条件，编制详细的施工进度计划，包括分阶段、分部分的施工时间表，确保施工进度符合合同要求。

3. 施工质量控制建立健全质量管理体系，严格按照国家有关标准和规范进行施工，确保工程质量。

4. 施工安全管理制定安全管理制度，加强安全教育培训，确保施工人员具备安全意识和操作技能。

严格执行施工现场的安全防护措施，防止安全事故发生。

三、施工准备1. 施工现场准备（1）平整场地：对施工现场进行平整，确保场地坚实、排水良好。

（2）搭建临时设施：搭建施工便道、办公室、宿舍、仓库等临时设施。

（3）施工用水、用电：确保施工现场的用水、用电需求。

2. 材料准备（1）水泥：选用符合国家标准的硅酸盐水泥，确保强度和稳定性。

（2）钢筋：选用符合国家标准的钢筋，确保质量合格。

（3）砂、石：选用粒径适中、质地坚硬的砂、石，确保强度和稳定性。

（4）其他材料：包括模板、涂料、混凝土添加剂等。

3. 施工设备准备（1）混凝土搅拌站：配置混凝土搅拌设备，确保混凝土质量。

（2）钢筋加工设备：配置钢筋加工设备，确保钢筋加工质量。

（3）运输车辆：配置运输车辆，确保材料、设备及时到位。

（4）其他设备：包括吊车、搅拌车、振动器等。

四、施工工艺1. 施工流程（1）基础施工：进行桥墩、桥台基础施工，包括挖孔、浇筑混凝土等。

（2）桥墩施工：进行桥墩主体施工，包括钢筋绑扎、模板安装、混凝土浇筑等。

（3）主梁施工：进行主梁施工，包括钢筋绑扎、模板安装、混凝土浇筑等。

桥梁工程施工方法案例分析随着我国经济的快速发展，交通运输事业日益繁荣，桥梁工程作为交通运输的重要组成部分，其施工方法的研究与应用显得尤为重要。

本文将以某大型桥梁工程为例，分析其施工方法及技术要点。

一、工程概况该桥梁工程位于我国某城市，为主跨50m预应力钢筋混凝土简支T形梁桥。

桥梁全长150m，宽30m，分为5个跨径，每个跨径30m。

T形梁施工采用预制吊装，预应力采用后张法施工。

工程内容包括桥梁主体结构施工、桥面系施工、附属设施施工等。

二、施工方法及技术要点1. 预制T形梁施工（1）模板制作：根据设计图纸，制作符合T形梁形状和尺寸的木模板，保证模板的平整、严密、强度满足要求。

（2）混凝土浇筑：采用泵送混凝土浇筑，保证混凝土密实、强度满足设计要求。

（3）预应力施加：采用后张法施工，预应力钢束张拉力矩按照设计要求进行，确保T形梁预应力状态满足设计要求。

2. 桥梁主体结构施工（1）桥墩施工：采用现浇混凝土桥墩，模板、混凝土浇筑、养护等环节严格按照规范进行。

（2）桥台施工：采用预制混凝土桥台，安装时保证桥台与桥墩、梁体连接牢固。

（3）梁体安装：采用预制T形梁，通过吊车将梁体准确安装在桥墩上，调整梁体位置、高程，确保梁体安装质量。

3. 桥面系施工（1）桥面混凝土铺装：采用摊铺机进行桥面混凝土铺装，保证桥面平整、厚度均匀。

（2）防水层施工：在桥面混凝土铺装完成后，铺设防水层，确保桥梁使用寿命。

（3）桥面附属设施施工：包括排水系统、照明系统、交通安全设施等，严格按照设计要求进行。

4. 附属设施施工（1）排水系统施工：采用埋地排水管道，保证桥梁排水畅通。

（2）照明系统施工：按照设计要求，安装桥梁照明设备，确保桥梁夜间照明效果。

（3）交通安全设施施工：包括道路标线、护栏、信号灯等，保证桥梁交通安全。

三、施工质量控制1. 严格把控原材料质量，确保原材料合格。

2. 加强施工过程控制，确保各个环节符合规范要求。

3. 强化质量检测，对施工过程中的关键环节进行验收，确保工程质量。

本工程为某地一座小型桥梁，全长30米，桥面宽度8米，采用预应力混凝土梁板结构，基础为桩基础。

工程位于城市郊区，交通流量较小，周边环境相对简单。

二、施工准备1. 组织机构：成立项目管理部，负责工程的全面管理；设立施工、技术、质量、安全、材料、设备等相关部门，确保工程顺利进行。

2. 技术准备：组织技术人员学习桥梁施工相关规范和标准，制定详细的施工方案，对施工人员进行技术交底。

3. 材料准备：采购合格的预应力混凝土梁板、钢筋、水泥、砂石等原材料，确保材料质量符合设计要求。

4. 设备准备：准备挖掘机、装载机、混凝土搅拌站、运输车辆、起重设备等施工设备，确保施工顺利进行。

三、施工方案1. 施工顺序：先进行桩基础施工，然后进行承台施工，接着进行桥墩施工，最后进行梁板预制、安装及桥面系施工。

2. 桩基础施工：（1）采用钻孔灌注桩基础，桩径为1.0米，桩长根据地质情况确定。

（2）桩基施工前，对桩位进行测量定位，确保桩位准确。

（3）采用旋挖钻机进行钻孔，钻孔过程中严格控制孔位和孔深。

（4）采用导管法进行水下混凝土灌注，确保混凝土质量。

3. 承台施工：（1）承台采用钢筋混凝土结构，尺寸为8米×4米×2米。

（2）承台施工前，对地基进行处理，确保地基承载力满足设计要求。

（3）承台模板采用木模板，确保模板尺寸准确、平整。

（4）承台混凝土采用商品混凝土，确保混凝土质量。

4. 桥墩施工：（1）桥墩采用钢筋混凝土结构，尺寸为2.5米×2.5米×7.5米。

（2）桥墩施工前，对地基进行处理，确保地基承载力满足设计要求。

（3）桥墩模板采用木模板，确保模板尺寸准确、平整。

（4）桥墩混凝土采用商品混凝土，确保混凝土质量。

5. 梁板预制、安装及桥面系施工：（1）梁板预制采用现场预制，梁板尺寸为8米×1.2米×0.25米。

（2）梁板混凝土采用商品混凝土，确保混凝土质量。

（3）梁板安装采用吊装设备进行，确保梁板安装位置准确。

混凝土桥墩的施工方法混凝土桥墩是桥梁工程中的重要组成部分，负责承载桥面及车辆荷载，具有承重能力强、耐久性好等特点。

在混凝土桥墩的施工过程中，需要考虑多方面因素，如施工地点、施工时间、材料选用、工程机械等，本文将就混凝土桥墩的施工方法进行详细介绍。

一、前期准备工作1.确定施工地点。

混凝土桥墩的施工地点要满足地形平坦、地基稳固、交通便利等条件，以方便施工和运输。

2.制定施工方案。

根据具体的施工要求和合同规定，制定详细的施工方案，包括工程量、工程周期、工程质量、安全措施等。

3.选定材料和机械设备。

混凝土桥墩的施工需要用到大量的材料和机械设备，如混凝土、钢筋、模板、起重机、挖掘机等，选择品质稳定、性能可靠的材料和机械设备是施工的关键。

4.组织人员和管理。

混凝土桥墩的施工需要大量的人员和管理，包括工程师、技术人员、施工人员、安全人员等，需要做好人员的招聘、培训、管理等工作。

二、混凝土桥墩施工步骤1.测量定位。

在施工前，需要根据设计图纸和基础测量数据，确定桥墩的准确位置和高程，将桥墩的准确位置和高程标记在施工现场。

2.基础开挖。

根据桥墩的设计要求，在桥墩位置挖掘深度符合要求的基础坑，基础坑必须符合设计要求的尺寸和形状，坑底必须平整，坑壁必须垂直。

3.制作钢筋骨架。

在基础坑中按照设计要求制作混凝土桥墩的钢筋骨架，钢筋骨架的制作必须按照图纸要求，钢筋的品质必须符合要求。

4.模板安装。

将钢筋骨架装入模板，根据设计要求安装模板，模板要求平整、牢固、无渗漏，取下模板后混凝土桥墩的表面应平整光滑。

5.混凝土浇筑。

在模板中加入混凝土，按照设计要求进行振捣，使混凝土密实，避免空鼓、裂缝等现象的出现，混凝土浇筑后应进行养护保护。

6.桥墩封顶。

混凝土桥墩浇筑完成后，需进行封顶处理，以防止外来杂物侵入桥墩内部，影响桥墩的强度和稳定性。

7.验收验收。

混凝土桥墩施工完成后，需要进行验收和验收，检查桥墩的外观、尺寸、力学性能等是否符合设计要求，以保证桥墩的质量和安全。

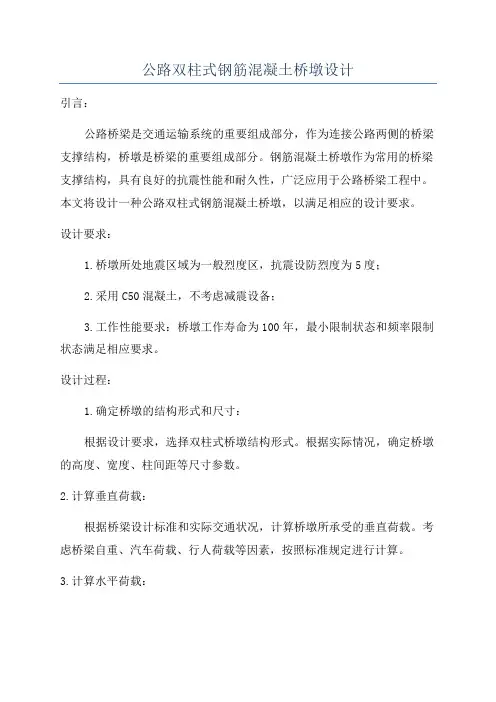

公路双柱式钢筋混凝土桥墩设计引言：公路桥梁是交通运输系统的重要组成部分，作为连接公路两侧的桥梁支撑结构，桥墩是桥梁的重要组成部分。

钢筋混凝土桥墩作为常用的桥梁支撑结构，具有良好的抗震性能和耐久性，广泛应用于公路桥梁工程中。

本文将设计一种公路双柱式钢筋混凝土桥墩，以满足相应的设计要求。

设计要求：1.桥墩所处地震区域为一般烈度区，抗震设防烈度为5度；2.采用C50混凝土，不考虑减震设备；3.工作性能要求：桥墩工作寿命为100年，最小限制状态和频率限制状态满足相应要求。

设计过程：1.确定桥墩的结构形式和尺寸：根据设计要求，选择双柱式桥墩结构形式。

根据实际情况，确定桥墩的高度、宽度、柱间距等尺寸参数。

2.计算垂直荷载：根据桥梁设计标准和实际交通状况，计算桥墩所承受的垂直荷载。

考虑桥梁自重、汽车荷载、行人荷载等因素，按照标准规定进行计算。

3.计算水平荷载：根据桥梁设计标准和实际情况，计算桥墩所承受的水平荷载。

考虑侧向风荷载、地震荷载等因素，按照标准规定进行计算。

4.设计桥墩柱截面和配筋：根据垂直和水平荷载的计算结果，确定桥墩柱截面尺寸，并进行荷载作用下的弯矩、剪力等计算。

然后根据桥墩截面的受力情况，进行钢筋配筋设计。

5.设计桥墩基础：根据桥墩尺寸和地质情况，进行桥墩基础设计。

考虑地基承载力和稳定性等因素，确定桥墩基础底板的尺寸和深度，并进行钢筋配筋设计。

6.进行桥墩的受力分析：将桥墩的受力分析结果输入计算机软件中，进行静力计算和动力计算。

通过受力分析，校核桥墩结构的安全性和稳定性。

7.编制桥墩施工图纸和施工方案：根据设计计算结果，编制桥墩施工图纸和施工方案。

包括各个构件的尺寸、钢筋数量和直径、混凝土配合比、施工工艺等内容。

8.进行桥墩的施工和检验：根据桥墩的施工图纸和施工方案，进行桥墩的施工。

在施工过程中，进行逐步检验和监测，确保桥墩的质量和安全。

结论：通过以上设计过程，可以得到一种符合设计要求的公路双柱式钢筋混凝土桥墩。

桥墩施工技术一、承台施工1.1 基坑开挖1.1.1 测量定位施工测量中用坐标放样法确定承台的四个角点，做好开挖水平桩，根据开挖深度、开挖坡度确定开挖边线，并向外延展0.5~1m 作为施工作业面。

使用白灰标示出承台开挖轮廓线。

1.1.2 基坑开挖(1) 施工时必须按交底中承台基坑断面尺寸进行基坑开挖和防护。

(2) 基坑开挖采用人工配合机械开挖，开挖前作好基坑顶、基坑底的排水工作，并根据现场情况在基坑的一角处做1 ～2个个集水井，防止基坑浸水，并保证基底各尺寸及承载力达到设计及规范要求。

开挖过程应保证基坑底预留0.3m 采用人工开挖。

(3) 基坑开挖的土方应集中堆放，不得影响施工，并为承台灌注预留通道。

弃土堆坡脚距基坑顶边缘的距离不小于基坑的深度（弃土高度不得超过 1.5m ）。

(4) 浇注垫层混凝土，其顶面高程不得高于承台底设计高程。

1.2 桩头环切法施工1.2.1 测定桩顶标高、划切割线基坑开挖后，将场地整理平整，测量人员进行放样，在桩顶标高以上 10cm 处定点，划出第一条切割线，随后在第一条切割线上方 10～ 15cm 处划出第二条切割线。

1.2.2 桩头环向切割用手持切割机将两条切割线进行切割，切割过程中深度不得大于钢筋保护层厚度，以免割伤桩基钢筋。

1.2.3 开槽切割后，在环向切割线上部用风镐小心地凿出一条环形槽，槽宽10cm 左右，深度以找出主筋为标准，在设计桩顶处形成一条保护隔离带，彻底消除大面积破桩时破坏桩头的可能。

1.2.4 剥桩头剥桩头是桩头凿除施工的主要步骤，在隔离槽以上采用风镐凿出桩顶钢筋，使钢筋与混凝土彻底脱离。

对于深护筒导致的大直径桩身，往往钢筋保护层很厚，为加快进度，可采用小型凿岩风枪打眼并用短钢钎直接劈裂桩头以上混凝土。

1.2.5 桩头切断水平环向间距 20cm 采用风钻钻出断桩孔（钻孔角度严禁向下倾斜，以免造成提桩头时桩芯标高低于设计标高。

），使用钢钎打入各个断桩孔中，来回反复敲击钢钎，使混凝土在环形断桩孔处断开。

桥梁桥墩的施工方法桥梁墩台按其施工方法分为整体式墩台和装配式墩台两大类，相应的施工方法也分为两大类：一类是整体式墩台的现场就地浇筑与砌筑；一类是装配式墩台的拼装预制类施工。

1.整体式墩台施工（1）石砌墩台：墩台砌筑用挤浆法分段砌筑。

轻型脚手架有适用于6m以下墩台的固定式轻型脚手架；适用于25m以下墩台的简易活动脚手架；较高的墩台可用悬吊脚手架。

（2）混凝土墩台：混凝土墩台的施工与混凝土构件施工方法相似，当墩台高度小于30m 时采用固定模板施工；当高度大于或等于30m时常用滑动模板施工。

墩台混凝土具有自身的特点，施工时应特别注意，其特点为：1）墩台混凝土特别是实体墩台均为大体积混凝土，水泥应优先选用矿山渣水泥、火山灰水泥，采用普通水泥时标号不宜过高。

2）当墩台截面小于或等于100㎡时应连续灌筑混凝土，以保证混凝土的完整性；当墩台截面大于100㎡时，允许适当分段浇筑，应遵循一定原则进行分段。

3）为了节省水泥，墩台大体积圬工中可采用片石混凝土。

2.装配式墩台施工装配式墩台适用于山谷架桥、跨越平缓无漂流物的河沟、河滩等的桥梁，特别是在工地干扰多、施工场地狭窄，缺水与砂石供应困难地区，其效果更为显着。

装配式墩台有砌块式、柱式和管节式或环圈式墩台等。

（1）砌块式墩台施工：施工大体上与石砌墩台相同，只是预制砌块的形式因墩台形状不同而有很多变化。

（2）柱式墩施工：装配式柱式墩系将桥墩分解成若干轻型部件，其形式有双柱式、排架式、板凳式和刚架式等。

施工工序为预制构件、安装连接与混凝土填缝养护等。

其中拼装接头是关键工序。

常用的拼装接头有泵插式接头、钢筋锚固接头、焊接接头、扣环式接头、法兰接头等几种。

一、工程概况纵六河桥共三跨,桥跨径布置为10+16+10=36m桥梁中心线线与河道中心线正交。

桥梁总宽35.5米，采用左右两幅桥形式，桥面布置为：0.25m （栏杆）+5.25m （人行道）+3m （非机动车道）+0.5m（机非分隔栏）+7.75m （机动车道）+0.5m （防撞墙）+1m（中央分隔带）+0.5m （防撞墙）+7.75m （机动车道）+0.5m （机非分隔栏）+3m（非机动车道）+5.25m （人行道）+0.25m （栏杆）=35.5m;1、上部结构10m跨板梁梁高0.52m,采用先张法预应力混凝土空心板梁，共68片（其中含边板4片），16m 跨板梁采用先张法预应力混凝土空心板，梁高为0.82m，共34片（其中含边板2片）。

2、下部结构纵六河桥下部结构：桥台为轻型桥台。

桥台桩基采用©800钻孔灌注桩共24根；桥墩桩共24根，同桥台桩基深度33米,1#2#桥墩采用排架式柱式桥墩钢筋混凝土盖梁.盖梁工程数量如下：二、施工进度计划本工程计划从2010年9月1日开工，2010年10月20日完工，其中:1#墩盖梁：2010年9月1日一2010年9月20日2#墩盖梁：2010年9月30日一2010年10月20日1、用于本工程的机械设备见下表：1 、施工流程(1)、施工准备将墩柱顶混凝土浮浆全部凿除，至裸露新鲜骨料为止，并用清水冲刷干净，以保证墩柱与盖梁混凝土结合面良好。

(2)、施工放样测量人员将盖梁轴线放出后，施工人员根据盖梁轴线和盖梁标高安装底模，并调整盖梁底模达到设计标高。

(3)、底模安装底模安装应在跨中预留5~8mm勺上拱度，按抛物线布置，以消除由于承重工字梁受荷载作用而引起下绕曲,盖梁底模标高安装施工误差不大于5mm轴线偏位不大于10mm模板接缝间垫约3mn厚的勺橡胶条或粘胶带，防止接缝露浆造成混凝土麻面，模板安装后均匀涂刷脱模剂。

(4)、安装盖梁钢筋盖梁骨架钢筋可先在钢筋蓬加工成骨架，然后吊到盖梁底模上绑扎成型，钢筋保护层误差不大于5mm(5)、安装侧模安装前,应均匀涂刷脱模剂，侧模与端模侧模与底模之间要保证接缝严密，以保证不漏浆，模板各部位支撑牢固，模板上口横向设置拉杆，可用①25钢筋制作，间距不大于1.0米。

混凝土桥梁桥墩施工方案一、施工前准备现场勘查：对桥梁建设地点进行详细勘查，了解地质条件、地下水位、气候环境等因素，为后续施工提供依据。

设计审查：对桥墩设计图纸进行审查，确保设计与实际情况相符，并符合相关标准和规范。

材料准备：按照设计要求采购合格的钢筋、模板、混凝土等材料，并进行入库前的质量检查。

设备准备：准备混凝土搅拌设备、输送泵、振捣器、测量仪器等施工所需设备。

人员培训：对施工人员进行技术培训，确保掌握施工要点和安全操作规程。

二、桥墩基础施工基础定位：根据设计图纸，使用测量仪器准确标定桥墩基础的位置。

基础开挖：按照设计要求进行基础开挖，确保开挖尺寸和深度满足设计要求。

地基处理：对开挖后的地基进行处理，如遇到软弱地基需进行加固处理。

三、钢筋加工与安装钢筋加工：按照设计图纸要求进行钢筋加工，确保钢筋的尺寸、形状和数量符合设计要求。

钢筋安装：在桥墩基础内安装钢筋笼，确保钢筋位置、间距和保护层厚度满足设计要求。

四、模板设计与搭建模板设计：根据桥墩的形状和尺寸设计模板，确保模板的刚度和稳定性。

模板搭建：按照设计要求搭建模板，确保模板的位置、尺寸和垂直度满足施工要求。

五、混凝土配制与浇筑混凝土配制：按照设计要求配制混凝土，确保混凝土的质量满足施工要求。

混凝土浇筑：使用输送泵将混凝土输送到模板内，并采用振捣器进行振捣，确保混凝土的密实性和均匀性。

六、养护与拆模混凝土养护：混凝土浇筑完成后进行养护，确保混凝土达到设计强度。

模板拆除：待混凝土达到拆模强度后，按照规定的顺序拆除模板。

七、质量检测与评估质量检测：对桥墩的尺寸、位置、垂直度、混凝土强度等进行检测，确保施工质量符合设计要求。

质量评估：根据检测结果进行质量评估，对不符合要求的部位进行整改或加固处理。

八、安全施工措施安全教育培训：对施工人员进行安全教育培训，提高安全意识。

现场安全管理：设置安全警示标志，制定安全操作规程，确保施工现场安全有序。

应急处理：制定应急预案，配备必要的应急设备和人员，确保在突发情况下能够及时有效应对。

桥墩施工方案一、施工方案、工艺概述1.1墩身施工方法1.1.1总体施工简介墩身施工采用翻模法逐段上升工艺进行，其模板采用专业厂家大块钢模。

因墩身较高，综合考虑了节段施工时间、机具长度及钢筋配料和较少混凝土施工缝数量的目的，承台混凝土采用一次浇筑成型，2号墩、3号墩、4号墩、11号墩、12号薄壁空心Y形墩每个墩柱加工2.50米高模板（二层1.5米及1.0米），第一次浇筑高度为2.5米，以后结合隔板布置情况进行划分，浇筑层按2.25米标准层进行分层。

1号墩、5号墩、15号实心Y形墩浇筑层按5.0米分层。

模板钢板面板厚度≥5mm，模背肋竖向间距为40cm,横线间距为40cm，柱模背设加强型钢背肋，方便锁定对拉杆，采用液压油作脱模剂，保证砼表面色泽一致。

模板的安装、拆除。

提升，采用塔吊完成。

钢筋在加工车间制作后运至墩位附近，利用塔吊提升到作业面进行安装。

1.1.2空心Y墩模板、操作平台、上人爬梯简述2号墩、3号墩、4号墩、11号墩、12号薄壁空心Y形高墩采用外模焊接［8槽钢三角托架满蒲50mmm木板为施工操作平台，外侧设踢脚杆和扶手杆，扶手杆挂双层密目网作为防护。

内侧操作平台利用墩柱内侧搭设满堂脚手架，在其横杆满铺木板作为操作平台。

墩柱外侧采用定型大钢模立模，内侧采用后1.5mm竹胶板立模，横格板采用脚手架支撑，组合钢模板立模，其顶面预留40×60cm人孔，以便拆模。

墩身混凝土采用塔吊吊送混凝土入仓，振捣棒振捣，表面上涂刷化学养护剂并包裹塑料薄膜养护的施工工艺。

塔吊与墩身20米设置一道撑拉构件，与墩身预埋角钢连接。

墩身横桥向左侧设置人工爬梯，每2m预埋扁铁与上人爬梯连接，爬梯竖向40㎝设置一道防护网。

1.1.3实心Y墩模板、操作平台、上人爬梯简述1号墩、5号墩、15号实心Y形墩施工采用扣件式钢管脚手架作为施工操作平台，墩柱外侧采用双排落地脚手架搭设，脚手架横向铺满木板。

脚手架外侧挂双层密目安全网作为防护，下挂兜网形成封闭。

桥墩施工本桥采用实体性桥墩，墩高小于15m 的实体墩，一次浇筑混凝土，墩高大于15m ，分两次浇筑，一次浇筑墩身，一次浇筑顶帽。

模板拼装：桥台模板采用6mm 厚钢板加工成整体拼装式钢模，桥墩身施工采用定型钢模。

模板框架采用14#槽钢加固，加劲肋采用50mm 等边角钢加固，严格控制加工质量，作到表面平整，尺寸偏差符合设计要求，具有足够的强度、刚度、稳定性，拆装方便，接缝采用契口缝，确保严密不漏浆。

施工准备基坑开挖桩头处理模板安装模板安装模板安装模板安装模板安装模板安装模板安装模板安装模板安装图5-2-1 桥梁墩台施工流程图钢筋绑扎：钢筋在钢筋加工场集中加工，运输车运至现场，绑扎在翻板模吊架上进行。

经自检及监理工程师检验合格后，进行下道工序施工。

混凝土浇筑：混凝土浇筑前，对模板、钢筋及预埋件进行检查，并做好记录，经监理工程师认可后进行混凝土的浇筑。

混凝土采用拌和站集中拌制，混凝土运输车运输，混凝土输送泵泵送浇筑。

入模前检查混凝土的均匀性和坍落度，浇筑混凝土时，分层、均匀、对称进行，每层厚度不超过30cm。

混凝土振捣采用插入式振动器振捣，灌注时做到不欠捣、不漏捣，插入式振动器深入下层5cm左右，振捣时避免撞击模板及其他预埋件。

5.3.3墩台养护砼养护在灌筑后10-12h内开始进行。

在平均气温高于+5c的条件下，可采用自然养护法，在一定时间内保持混凝土的湿润状态。

采用清洁草帘、麻袋等材料覆盖其外露面，使混凝土经常保持在潮湿状态，养护14天。

需派专人负责定时、定位落实检查。

5.3.4桥梁桩基、墩台综合接地5.3.4.1严格按设计要求施工人工配合安装钻机桩、承台及墩身时，按设计要求预埋接地钢筋，同时在承台、墩顶预埋接地端子。

5.3.4.2.在钢筋绑扎、浇筑混凝土过程中要注意保护预埋接地钢筋使其定位准确，尤其注意不得使其断开。

同时施工过程中要采用仪器测每分项工程的接地电阻，使其符合设计要求。

5.4.3.3.加强对综合接地措施的保护，所有预埋件应位置准确并进行渗锌防锈或锌铬涂层防锈处理，外露的螺母可先拧上螺栓，以防止掉入杂物影响使用。

第1篇一、项目背景随着我国经济的快速发展，基础设施建设日益完善，桥梁工程作为交通基础设施的重要组成部分，其建设规模和施工技术也在不断提升。

桥墩作为桥梁的基础部分，其施工质量直接关系到桥梁的安全和使用寿命。

本方案针对某桥梁工程桥墩施工，从施工准备、施工工艺、质量控制、安全管理等方面进行详细阐述。

二、工程概况1. 工程名称：某桥梁工程2. 工程地点：某市某区3. 桥梁全长：XX米4. 桥面宽度：XX米5. 桥墩数量：XX个6. 桥墩类型：圆形、方形、圆形加翼板等7. 施工工期：XX个月三、施工准备1. 施工图纸和技术资料：熟悉施工图纸，掌握设计要求，确保施工符合设计规范。

2. 施工组织设计：根据工程特点和施工要求，编制详细的施工组织设计，明确施工顺序、施工工艺、质量控制、安全管理等内容。

3. 施工人员：组织专业施工队伍，进行技术培训，确保施工人员具备相应的技能和素质。

4. 施工设备：根据施工需求，配备必要的施工设备，如挖掘机、吊车、混凝土搅拌站、模板等。

5. 施工材料：确保施工材料符合设计要求和规范，特别是钢筋、水泥、砂石等主要材料。

6. 施工现场：平整施工现场，搭建临时设施，确保施工环境满足施工要求。

四、施工工艺1. 圆形桥墩施工（1）挖孔：采用挖掘机进行挖孔，挖孔直径应比设计直径大100mm，孔深应比设计孔深深100mm。

（2）清孔：采用人工或机械清孔，清除孔内杂物，确保孔内干净。

（3）钢筋加工：根据设计要求，加工钢筋，确保钢筋规格、尺寸符合要求。

（4）钢筋绑扎：按照设计要求，进行钢筋绑扎，确保钢筋间距、保护层厚度等符合规范。

（5）模板安装：根据设计要求，安装模板，确保模板稳固、平整。

（6）混凝土浇筑：采用混凝土搅拌车运输混凝土，采用泵送或人工浇筑，确保混凝土密实、无空洞。

2. 方形桥墩施工（1）挖孔：采用挖掘机进行挖孔，挖孔尺寸应比设计尺寸大200mm，孔深应比设计孔深深200mm。

（2）清孔：采用人工或机械清孔，清除孔内杂物，确保孔内干净。

钢筋混凝土桥墩的设计与施工技术规范一、前言钢筋混凝土桥墩是现代桥梁工程中应用最广泛的一种桥墩结构，其设计与施工技术规范的制定对于保证桥梁的安全、可靠、经济、美观具有重要意义。

本文将从桥墩的设计、施工工艺、质量控制等方面进行详细的介绍。

二、桥墩的设计1. 桥墩的类型桥墩可以分为矩形、圆形、多边形、椭圆形等几种类型，其选择应根据桥梁的跨径、荷载、地形等情况加以考虑。

2. 桥墩的尺寸桥墩的尺寸应根据桥梁的跨径、荷载、地形等情况确定。

一般情况下，桥墩的高度应大于或等于跨径的1/10，宽度为高度的1/2至1/3。

3. 桥墩的布置桥墩的布置应根据桥梁的跨度、荷载、地形等情况进行合理布置，一般不宜过密或过疏。

桥墩的间距应根据桥梁的跨径、荷载等情况确定，一般间距不宜大于跨径的2/3。

4. 桥墩的强度计算桥墩的强度计算应根据桥梁的荷载、材料强度、桥墩的尺寸等因素进行合理计算。

计算应满足强度、刚度、稳定等方面的要求。

5. 桥墩的抗震设计桥墩的抗震设计是桥梁工程中非常重要的一部分，应根据地震烈度、地基情况、桥墩的尺寸和形状等因素进行综合设计，保证桥梁在地震时能够安全运行。

三、桥墩的施工工艺1. 桥墩的基础施工桥墩的基础施工是桥墩施工的第一步，应根据设计要求进行深度、宽度和形状的开挖，然后进行基础的加固和处理。

基础的加固和处理应根据地基情况和桥墩的荷载进行设计。

2. 桥墩的支模施工桥墩的支模施工是桥墩施工的重要一环，应根据桥墩的形状和尺寸进行支模的设计和制作。

支模应具有足够的强度和稳定性，保证施工期间的安全和质量。

3. 桥墩的钢筋加工和安装桥墩的钢筋加工和安装是桥墩施工的关键环节，应根据设计要求进行钢筋的加工和制作，然后进行钢筋的安装和绑扎。

钢筋的安装和绑扎应符合相关标准和规范，保证桥墩的强度和稳定性。

4. 桥墩的混凝土浇筑桥墩的混凝土浇筑是桥墩施工的最后一步，应根据设计要求进行混凝土的配制和浇筑。

混凝土的配制应符合相关标准和规范，浇筑应保证混凝土的均匀性和密实性。

混凝土桥墩的施工方法1. 引言混凝土桥墩是桥梁结构中不可或缺的组成部分，它承受着桥梁的重量以及来自于交通载荷的压力。

在桥梁施工中，桥墩的建造是一个关键的步骤。

本文将探讨混凝土桥墩的施工方法，帮助读者更好地理解这一过程。

2. 混凝土桥墩施工的准备工作在进行混凝土桥墩施工之前，需要进行一系列的准备工作。

需要进行地面的准备，确保地基牢固，并且具备足够的承载能力。

为了桥墩的施工，需要根据设计图纸确定墩柱的位置和尺寸，并进行标志。

3. 基础施工混凝土桥墩的基础是其承载能力的关键所在。

常见的基础形式包括直接基础和扩展基础。

直接基础一般采用基础底板和基础柱，而扩展基础则需要在较深的土层中进行钻孔。

基础施工的第一步是挖掘基坑，根据设计要求的尺寸和深度进行挖掘。

之后，需要对基坑进行加固和处理，以提高承载能力。

接下来，可以进行基础底板的浇筑。

在浇筑过程中，需要进行充分的振捣和密实，以确保混凝土的质量和黏合性。

可以进行基础柱的浇筑。

在进行基础柱浇筑之前，需要在底板上放置骨架和模板，并确保其位置准确。

4. 墩身施工基础施工完成后，可以进行桥墩墩身的施工。

需要在基础柱上放置模板，并确保其垂直度和位置的准确性。

可以进行混凝土的浇筑。

在浇筑过程中，需要根据设计要求进行分层浇筑，并使用振捣器进行振捣，以确保混凝土的密实性。

在混凝土的浇筑过程中，还需要注意温度和湿度的控制，以避免混凝土的开裂和变形。

通常情况下，会采取覆盖物和喷水等措施来控制混凝土的温度和湿度。

5. 桥墩顶部施工桥墩的顶部施工通常包括横梁和墩帽的安装。

在进行横梁安装之前，需要进行横梁的制作和预应力处理。

在安装横梁时，需要使用起重设备将其吊装到预定位置，并进行调整和连接。

墩帽的安装则需要在横梁安装完成后进行。

在安装过程中，需要进行调整和修正，以确保墩帽的水平度和垂直度。

6. 总结混凝土桥墩的施工是桥梁建设中的重要环节。

本文对混凝土桥墩的施工方法进行了详细探讨。

在施工过程中，需要进行准备工作、基础施工、墩身施工和顶部施工等步骤。

现浇桥墩施工方案1. 引言现浇桥墩施工是桥梁建设中的重要环节之一，对保证桥梁的结构稳定和使用安全具有重要意义。

本文档旨在介绍现浇桥墩施工的方案，包括施工顺序、工艺流程、施工注意事项等内容，以供相关工程人员参考。

2. 施工准备在开始施工前，需要进行一系列的准备工作，包括但不限于：•准备施工材料：水泥、石子、沙子等；•准备施工机械：混凝土搅拌机、塔吊等；•组织施工人员：包括工地管理员、施工队长、操作工等；•制定施工方案：明确施工顺序、流程、注意事项等。

3. 施工顺序现浇桥墩的施工一般按照以下顺序进行：1.搭建施工场地：根据桥墩的设计要求，确定施工场地并进行围护；2.安装模板：根据设计图纸，利用模板进行桥墩的形状建模；3.钢筋绑扎：根据图纸要求，将钢筋进行切割、弯曲并绑扎在模板上；4.浇筑混凝土：按照设计要求，控制好混凝土的配比和浇筑的时间，保证质量；5.整平抹平：使用抹光机或抹平工具对浇筑的混凝土进行整平；6.养护桥墩：在混凝土凝固后，进行养护，保证桥墩的强度和稳定性；7.拆除模板：待混凝土养护完成后，拆除模板，并进行后续的修补工作。

4. 工艺流程现浇桥墩的施工工艺流程如下：1.搭建施工场地：–清理施工场地；–根据施工图纸确定施工区域；–设置用于吊装作业的基础设施。

2.安装模板：–根据设计要求，制作和安装桥墩模板；–模板应具备足够的强度和刚度，能够承受混凝土的浇筑和振动。

3.钢筋绑扎：–根据设计图纸要求，对已安装好的模板进行钢筋的切割、弯曲和绑扎；–钢筋的质量和布置应符合设计要求，确保桥墩的强度和稳定性。

4.浇筑混凝土：–按照设计要求，配制好混凝土，并通过搅拌机进行搅拌；–控制好混凝土的浇筑速度和厚度，以免出现质量问题。

5.整平抹光：–在混凝土浇筑完成后，使用抹光机或抹光工具对表面进行整平和抹光；–确保桥墩表面光滑、平整，达到设计要求。

6.养护桥墩：–在混凝土凝固后，进行养护工作；–对混凝土进行湿养护或其他养护措施，保证混凝土的强度和稳定性。
