混凝土桥墩的设计和施工要点

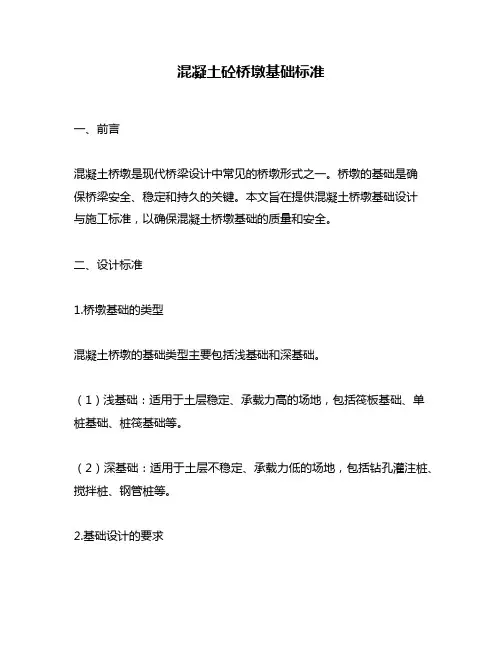

混凝土砼桥墩基础标准一、前言混凝土桥墩是现代桥梁设计中常见的桥墩形式之一。

桥墩的基础是确保桥梁安全、稳定和持久的关键。

本文旨在提供混凝土桥墩基础设计与施工标准，以确保混凝土桥墩基础的质量和安全。

二、设计标准1.桥墩基础的类型混凝土桥墩的基础类型主要包括浅基础和深基础。

（1）浅基础：适用于土层稳定、承载力高的场地，包括筏板基础、单桩基础、桩筏基础等。

（2）深基础：适用于土层不稳定、承载力低的场地，包括钻孔灌注桩、搅拌桩、钢管桩等。

2.基础设计的要求（1）设计荷载：根据桥梁设计荷载、桥墩结构形式、基础类型等因素确定。

（2）基础类型的选择：根据场地土质、地下水位、荷载类型等因素选择适当的基础类型。

（3）基础尺寸的确定：根据设计荷载、土壤承载力、基础类型等因素确定基础的尺寸。

（4）基础施工的要求：包括基础的开挖、支撑、浇筑、养护等环节。

3.基础设计的计算方法（1）浅基础的计算方法：浅基础的承载力计算可采用以下方法：极限状态设计法、变形控制法、变形极限设计法等。

（2）深基础的计算方法：深基础的承载力计算可采用以下方法：极限状态设计法、变形控制法、变形极限设计法等。

4.基础的质量控制（1）基础开挖：应按设计尺寸开挖，注意保持基础底面水平，防止出现凸起或坑槽。

（2）基础支撑：应根据土壤类型、开挖深度等因素选择适当的支撑方式，如钢板支撑、桩柱支撑等。

（3）基础浇筑：应按设计要求控制混凝土配合比、拌合时间、浇筑方式等因素，保证混凝土的质量。

（4）基础养护：应按设计要求及时开展养护工作，保证混凝土强度的发展。

三、施工标准1.基础开挖（1）开挖前应制定详细的开挖计划，包括开挖顺序、开挖深度、支撑方式等。

（2）开挖时应注意保持基础底面水平，防止出现凸起或坑槽。

（3）开挖深度应按设计要求进行，如发现土层不稳定或强度不够，应及时进行支撑或处理。

2.基础支撑（1）支撑方式应根据土壤类型、开挖深度等因素选择适当的方式，如钢板支撑、桩柱支撑等。

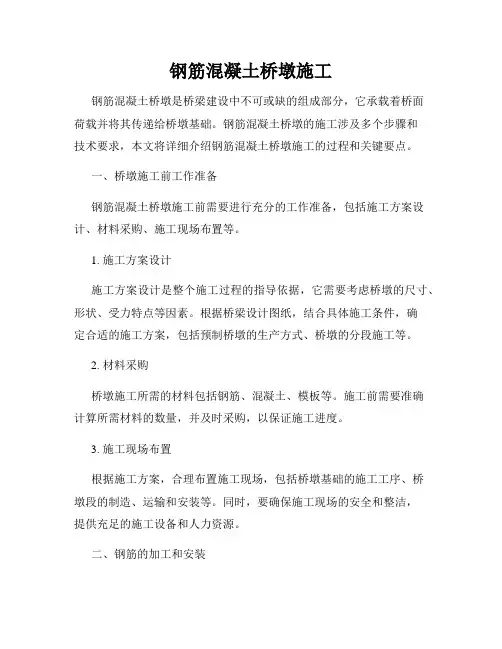

钢筋混凝土桥墩施工钢筋混凝土桥墩是桥梁建设中不可或缺的组成部分，它承载着桥面荷载并将其传递给桥墩基础。

钢筋混凝土桥墩的施工涉及多个步骤和技术要求，本文将详细介绍钢筋混凝土桥墩施工的过程和关键要点。

一、桥墩施工前工作准备钢筋混凝土桥墩施工前需要进行充分的工作准备，包括施工方案设计、材料采购、施工现场布置等。

1. 施工方案设计施工方案设计是整个施工过程的指导依据，它需要考虑桥墩的尺寸、形状、受力特点等因素。

根据桥梁设计图纸，结合具体施工条件，确定合适的施工方案，包括预制桥墩的生产方式、桥墩的分段施工等。

2. 材料采购桥墩施工所需的材料包括钢筋、混凝土、模板等。

施工前需要准确计算所需材料的数量，并及时采购，以保证施工进度。

3. 施工现场布置根据施工方案，合理布置施工现场，包括桥墩基础的施工工序、桥墩段的制造、运输和安装等。

同时，要确保施工现场的安全和整洁，提供充足的施工设备和人力资源。

二、钢筋的加工和安装钢筋是钢筋混凝土桥墩的骨架，起到增加桥墩受力能力的作用。

钢筋的加工和安装需要按照相关规范进行。

1. 预处理钢筋在加工和安装前，需要进行预处理，包括除锈、检查等。

除锈工作可以采用机械除锈或化学除锈的方式，确保钢筋表面清洁无杂质。

检查工作主要是检查钢筋质量和数量是否符合要求。

2. 加工钢筋在预处理后，根据设计要求进行加工。

常见的加工操作包括弯曲、剪切等。

弯曲钢筋时要保持钢筋的表面光洁，避免断裂或表面开裂。

3. 安装钢筋安装前，需要根据施工计划将预制的模板装配到施工现场。

安装时要保证钢筋的准确位置和符合设计要求，使用钢筋连接件进行连接，确保钢筋的稳固性和连接的可靠性。

三、混凝土的浇筑钢筋安装完毕后，需要进行混凝土的浇筑工作。

混凝土的浇筑需要注意以下几个方面：1. 混凝土配合比根据设计要求，确定合适的混凝土配合比。

配合比应满足混凝土的强度和耐久性要求。

2. 浇筑方式混凝土可以采用人工浇筑或机械浇筑的方式进行。

混凝土桥墩设计标准一、引言混凝土桥墩是桥梁工程中不可或缺的一部分，它承担着桥梁重量的传递和支撑作用。

因此，混凝土桥墩的设计标准至关重要，不仅关系到桥梁的安全性能，还涉及到桥梁的经济性和施工难度等问题。

本文将从桥墩的基础设计、结构设计、材料选用等方面，对混凝土桥墩的设计标准进行详细讲解。

二、基础设计混凝土桥墩的基础设计是桥梁工程中不可或缺的一部分。

基础设计的目的是为了保证桥墩安全稳定地承受荷载。

在混凝土桥墩的基础设计中，需要考虑以下因素：1.地基状况地基状况是影响混凝土桥墩的承载力和稳定性的关键因素之一。

在进行混凝土桥墩的基础设计前，需要对地基进行详细的勘察和分析，确保其承载力符合设计要求。

荷载是混凝土桥墩基础设计的另一个重要因素。

荷载包括静荷载和动荷载，静荷载主要来自桥梁本身的重量和行车荷载，动荷载则来自风力、地震等因素。

在进行混凝土桥墩的基础设计时，需要充分考虑不同荷载情况下的承载能力和稳定性。

3.基础形式混凝土桥墩的基础形式有很多种，常见的有单柱基础、多柱基础、墩台基础等。

不同的基础形式具有不同的适用场景，需要根据具体情况进行选择。

三、结构设计混凝土桥墩的结构设计是确保其承载能力和稳定性的关键之一。

在混凝土桥墩的结构设计中，需要考虑以下因素：1.剪力桥墩的剪力是混凝土桥墩结构设计中需要考虑的一个重要因素。

剪力是指桥墩受到横向荷载作用时产生的力。

在混凝土桥墩的结构设计中，需要考虑桥墩的剪力承受能力，通过合理的结构设计来保证桥墩的稳2.弯曲桥墩的弯曲是混凝土桥墩结构设计中需要考虑的另一个重要因素。

弯曲是指桥墩受到纵向荷载作用时产生的力。

在混凝土桥墩的结构设计中，需要考虑桥墩的弯曲承受能力，通过合理的结构设计来保证桥墩的稳定性。

3.尺寸桥墩的尺寸是混凝土桥墩结构设计中需要考虑的一个重要因素。

桥墩的尺寸需要根据桥梁的跨度、荷载等因素进行合理的选择。

桥墩尺寸的过小会导致承载能力不足，过大则会增加桥梁的成本和施工难度。

桥梁工程中的桥墩设计与施工要点桥墩作为桥梁工程中的重要承重构件，是桥梁承受荷载的关键部分。

其设计与施工的质量直接关系到桥梁的安全可靠性和使用寿命。

本文将介绍桥梁工程中桥墩设计与施工的要点及注意事项。

一、桥墩设计要点1. 功能要求：桥墩的主要功能是承受桥面的荷载并将其传递到桥基上，因此，设计中需考虑桥墩的稳定性、承载能力、抗倾覆能力等。

此外，还需兼顾桥墩的美观性和周边环境的要求。

2. 材料选择：桥墩的材料通常选用混凝土或钢材。

混凝土桥墩应满足强度、耐久性等要求，并应考虑合理的配筋布置。

钢桥墩应选择优质耐腐蚀、耐倒塌的钢材，同时注意抗震性能。

3. 结构形式：桥墩的结构形式通常包括矩形桥墩、圆形桥墩、椭圆桥墩等。

根据具体情况选择合适的结构形式，并进行合理的布置和尺寸设计。

4. 地基处理：桥墩的地基处理对于其稳定性至关重要。

在设计阶段需充分了解地基的情况，对于软弱地基应进行加固处理，以提高桥墩的承载能力。

5. 防水要求：桥墩处于水中或潮湿环境下，需要进行防水处理。

应选用耐水性能优良的材料，并进行合理的施工措施，确保桥墩的长期使用安全。

二、桥墩施工要点1. 施工准备：在桥墩施工前，需进行严密的施工准备工作，包括材料的准备、施工方案的制定、施工设备的检查与调试等。

确保施工过程中的顺利进行。

2. 模板安装：根据设计要求，按照合适的模板形式安装模板，确保桥墩的几何尺寸和表面形状符合设计要求。

3. 钢筋加工与安装：钢筋加工应符合设计要求，并进行合理的防锈处理。

在安装过程中，注意钢筋的固定与间距，确保钢筋的稳定性和连接牢固。

4. 混凝土浇筑：混凝土浇筑应根据施工方案进行，注意控制浇筑速度和浇筑层次。

浇筑后应进行及时的养护，以防止裂缝和温度应力的产生。

5. 防水处理：桥墩施工完成后，为保证桥墩的防水性能，应进行防水层的施工。

采用适当的防水材料，并进行严密的施工措施，确保防水层的质量。

总结：桥梁工程中的桥墩设计与施工是确保桥梁安全可靠性的重要环节。

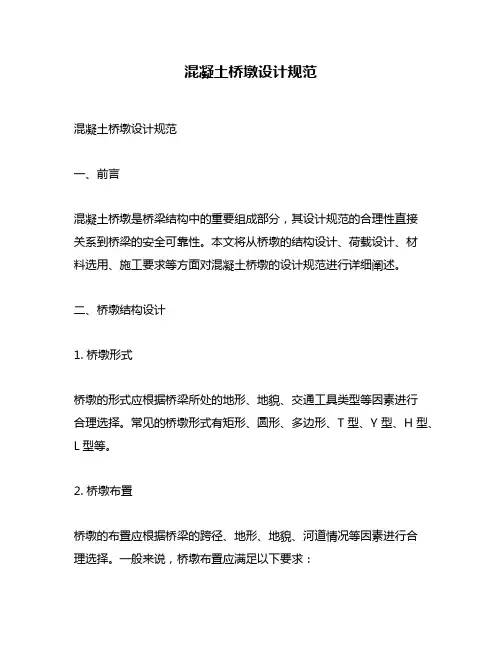

混凝土桥墩设计规范混凝土桥墩设计规范一、前言混凝土桥墩是桥梁结构中的重要组成部分，其设计规范的合理性直接关系到桥梁的安全可靠性。

本文将从桥墩的结构设计、荷载设计、材料选用、施工要求等方面对混凝土桥墩的设计规范进行详细阐述。

二、桥墩结构设计1. 桥墩形式桥墩的形式应根据桥梁所处的地形、地貌、交通工具类型等因素进行合理选择。

常见的桥墩形式有矩形、圆形、多边形、T型、Y型、H型、L型等。

2. 桥墩布置桥墩的布置应根据桥梁的跨径、地形、地貌、河道情况等因素进行合理选择。

一般来说，桥墩布置应满足以下要求：（1）桥墩的跨径应小于等于60米；（2）桥墩应在桥梁的最大弯曲点处进行布置，避免桥梁出现不稳定现象；（3）桥墩应尽可能布置在河道床层比较坚硬的地方，避免桥墩沉降或倾斜。

3. 桥墩截面设计桥墩的截面设计应根据桥墩的受力状态进行合理选择。

一般来说，桥墩的截面形式可以是矩形、圆形、多边形等。

4. 桥墩高度设计桥墩的高度应根据桥梁的跨径、荷载情况、地形地貌等因素进行合理选择。

一般来说，桥墩的高度应满足以下要求：（1）桥墩的高度应大于等于1.5倍的桥梁高度；（2）桥墩的高度应足够保证桥梁的稳定性和安全性。

三、荷载设计1. 荷载标准混凝土桥墩的荷载设计应按照国家标准进行。

目前，国家标准中关于桥梁荷载的设计规范主要包括JTJ004-89《公路桥涵设计通用规范》和JTG/T D60-01-2015《公路桥梁荷载与承载力设计规范》。

2. 荷载计算荷载计算应根据桥墩的结构形式、材料强度、荷载类型等因素进行合理选择。

一般来说，荷载计算应包括静荷载和动荷载两部分。

其中，静荷载包括自重、附加荷载等；动荷载包括车辆荷载、风荷载等。

3. 荷载组合荷载组合应根据桥墩的使用情况进行合理选择。

一般来说，荷载组合应包括极限状态荷载组合和使用状态荷载组合两种。

其中，极限状态荷载组合包括常规组合和非常规组合；使用状态荷载组合包括标准组合和非标准组合。

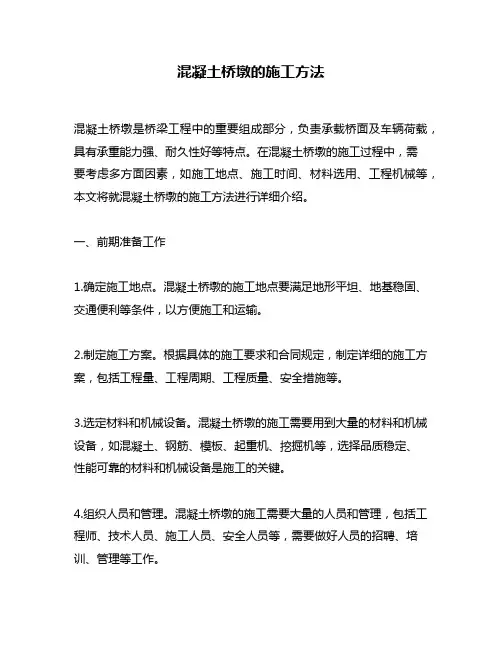

混凝土桥墩的施工方法混凝土桥墩是桥梁工程中的重要组成部分，负责承载桥面及车辆荷载，具有承重能力强、耐久性好等特点。

在混凝土桥墩的施工过程中，需要考虑多方面因素，如施工地点、施工时间、材料选用、工程机械等，本文将就混凝土桥墩的施工方法进行详细介绍。

一、前期准备工作1.确定施工地点。

混凝土桥墩的施工地点要满足地形平坦、地基稳固、交通便利等条件，以方便施工和运输。

2.制定施工方案。

根据具体的施工要求和合同规定，制定详细的施工方案，包括工程量、工程周期、工程质量、安全措施等。

3.选定材料和机械设备。

混凝土桥墩的施工需要用到大量的材料和机械设备，如混凝土、钢筋、模板、起重机、挖掘机等，选择品质稳定、性能可靠的材料和机械设备是施工的关键。

4.组织人员和管理。

混凝土桥墩的施工需要大量的人员和管理，包括工程师、技术人员、施工人员、安全人员等，需要做好人员的招聘、培训、管理等工作。

二、混凝土桥墩施工步骤1.测量定位。

在施工前，需要根据设计图纸和基础测量数据，确定桥墩的准确位置和高程，将桥墩的准确位置和高程标记在施工现场。

2.基础开挖。

根据桥墩的设计要求，在桥墩位置挖掘深度符合要求的基础坑，基础坑必须符合设计要求的尺寸和形状，坑底必须平整，坑壁必须垂直。

3.制作钢筋骨架。

在基础坑中按照设计要求制作混凝土桥墩的钢筋骨架，钢筋骨架的制作必须按照图纸要求，钢筋的品质必须符合要求。

4.模板安装。

将钢筋骨架装入模板，根据设计要求安装模板，模板要求平整、牢固、无渗漏，取下模板后混凝土桥墩的表面应平整光滑。

5.混凝土浇筑。

在模板中加入混凝土，按照设计要求进行振捣，使混凝土密实，避免空鼓、裂缝等现象的出现，混凝土浇筑后应进行养护保护。

6.桥墩封顶。

混凝土桥墩浇筑完成后，需进行封顶处理，以防止外来杂物侵入桥墩内部，影响桥墩的强度和稳定性。

7.验收验收。

混凝土桥墩施工完成后，需要进行验收和验收，检查桥墩的外观、尺寸、力学性能等是否符合设计要求，以保证桥墩的质量和安全。

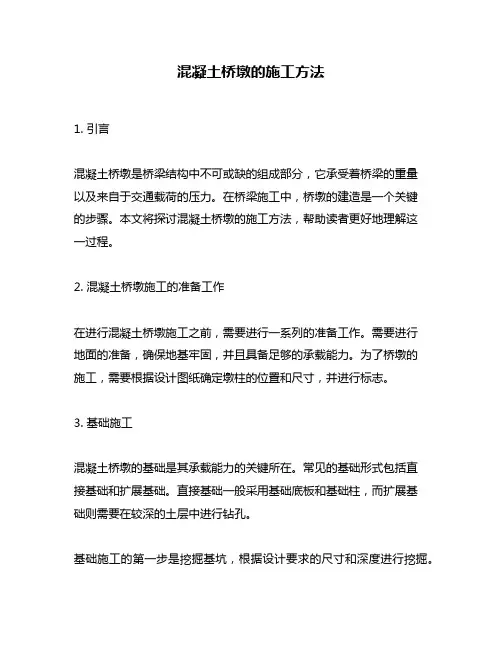

混凝土桥墩的施工方法1. 引言混凝土桥墩是桥梁结构中不可或缺的组成部分，它承受着桥梁的重量以及来自于交通载荷的压力。

在桥梁施工中，桥墩的建造是一个关键的步骤。

本文将探讨混凝土桥墩的施工方法，帮助读者更好地理解这一过程。

2. 混凝土桥墩施工的准备工作在进行混凝土桥墩施工之前，需要进行一系列的准备工作。

需要进行地面的准备，确保地基牢固，并且具备足够的承载能力。

为了桥墩的施工，需要根据设计图纸确定墩柱的位置和尺寸，并进行标志。

3. 基础施工混凝土桥墩的基础是其承载能力的关键所在。

常见的基础形式包括直接基础和扩展基础。

直接基础一般采用基础底板和基础柱，而扩展基础则需要在较深的土层中进行钻孔。

基础施工的第一步是挖掘基坑，根据设计要求的尺寸和深度进行挖掘。

之后，需要对基坑进行加固和处理，以提高承载能力。

接下来，可以进行基础底板的浇筑。

在浇筑过程中，需要进行充分的振捣和密实，以确保混凝土的质量和黏合性。

可以进行基础柱的浇筑。

在进行基础柱浇筑之前，需要在底板上放置骨架和模板，并确保其位置准确。

4. 墩身施工基础施工完成后，可以进行桥墩墩身的施工。

需要在基础柱上放置模板，并确保其垂直度和位置的准确性。

可以进行混凝土的浇筑。

在浇筑过程中，需要根据设计要求进行分层浇筑，并使用振捣器进行振捣，以确保混凝土的密实性。

在混凝土的浇筑过程中，还需要注意温度和湿度的控制，以避免混凝土的开裂和变形。

通常情况下，会采取覆盖物和喷水等措施来控制混凝土的温度和湿度。

5. 桥墩顶部施工桥墩的顶部施工通常包括横梁和墩帽的安装。

在进行横梁安装之前，需要进行横梁的制作和预应力处理。

在安装横梁时，需要使用起重设备将其吊装到预定位置，并进行调整和连接。

墩帽的安装则需要在横梁安装完成后进行。

在安装过程中，需要进行调整和修正，以确保墩帽的水平度和垂直度。

6. 总结混凝土桥墩的施工是桥梁建设中的重要环节。

本文对混凝土桥墩的施工方法进行了详细探讨。

在施工过程中，需要进行准备工作、基础施工、墩身施工和顶部施工等步骤。

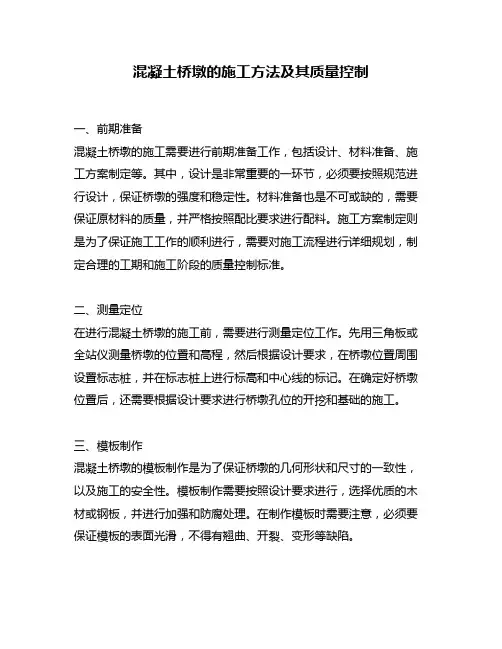

混凝土桥墩的施工方法及其质量控制一、前期准备混凝土桥墩的施工需要进行前期准备工作，包括设计、材料准备、施工方案制定等。

其中，设计是非常重要的一环节，必须要按照规范进行设计，保证桥墩的强度和稳定性。

材料准备也是不可或缺的，需要保证原材料的质量，并严格按照配比要求进行配料。

施工方案制定则是为了保证施工工作的顺利进行，需要对施工流程进行详细规划，制定合理的工期和施工阶段的质量控制标准。

二、测量定位在进行混凝土桥墩的施工前，需要进行测量定位工作。

先用三角板或全站仪测量桥墩的位置和高程，然后根据设计要求，在桥墩位置周围设置标志桩，并在标志桩上进行标高和中心线的标记。

在确定好桥墩位置后，还需要根据设计要求进行桥墩孔位的开挖和基础的施工。

三、模板制作混凝土桥墩的模板制作是为了保证桥墩的几何形状和尺寸的一致性，以及施工的安全性。

模板制作需要按照设计要求进行，选择优质的木材或钢板，并进行加强和防腐处理。

在制作模板时需要注意，必须要保证模板的表面光滑，不得有翘曲、开裂、变形等缺陷。

四、钢筋加工和安装混凝土桥墩的钢筋加工和安装是为了增强桥墩的承载能力，在施工过程中必须严格按照设计要求进行。

首先需要对钢筋进行加工，包括切割、弯曲等。

然后根据设计要求，在模板内进行钢筋的安装，钢筋的位置和数量必须要按照设计要求进行，且钢筋之间要保持一定的间隔和距离，以保证混凝土的充实性和钢筋的粘结性。

五、混凝土浇注混凝土桥墩的混凝土浇注是整个施工过程中最重要的一环节，直接影响桥墩的强度和稳定性。

在进行混凝土浇注前，需要对模板进行清洁和涂抹模具油，以保证混凝土的顺利浇注和脱模。

混凝土浇注需要按照施工方案进行，保证浇注的速度和均匀性，同时还需要保证混凝土的质量，包括水泥、砂、石子等原材料的质量、配比的准确性、混凝土的坍落度等。

在浇注过程中，还需要对混凝土进行振捣和压实，以保证混凝土的密实性和均匀性。

六、养护混凝土桥墩的养护是为了保证混凝土的强度和稳定性，必须要进行养护工作。

预应力混凝土桥墩施工方法的技术要点随着城市建设的不断发展和交通网络的日益完善，桥梁工程作为基础设施的重要组成部分，具有不可忽视的作用。

预应力混凝土桥墩作为桥梁的承重结构，其施工方法及技术要点决定了桥墩的质量和稳定性。

本文将从桥墩设计、预应力锚固系统、灌注施工、养护等方面来详细介绍预应力混凝土桥墩施工的关键步骤。

一、桥墩设计在预应力混凝土桥墩的设计中，需要考虑桥梁的跨径、荷载、地质条件等因素，综合分析确定桥墩的高度、截面形状、构造形式等参数。

同时，还需根据所选用的预应力锚固系统确定桥墩的布置方式、预应力筋的数量和位置，并进行整体布置的规划。

桥墩的设计合理与否对后续施工有着重要影响，应充分考虑材料、施工工艺等因素，确保桥墩的稳定性和安全性。

二、预应力锚固系统预应力混凝土桥墩的主要特点之一就是预应力锚固系统的应用。

预应力锚固系统通过预埋在桥墩内部的钢筋或钢束与预埋在桥墩两端的锚固器件相连接，形成预应力张拉系统，从而使桥墩具有更好的抗弯和抗剪能力。

在施工过程中，需根据桥墩的高度和对弯矩、剪力的要求进行合理的预应力锚固布置。

同时，预应力锚固系统的张拉和锚固工序也需要严格控制，确保预应力筋的张拉力和预应力混凝土的养护期间不受外界干扰。

三、灌注施工灌注施工是预应力混凝土桥墩的关键环节之一。

在进行灌注施工前，需按照设计要求在桥墩内部搭设合理的模板，并设置支撑体系以保证模板的稳定性。

灌注混凝土时，应掌握好混凝土的流动性和稠度，避免出现堵塞或浆液的分层现象。

灌注过程中需合理安排施工人员和设备，确保施工连续性和质量稳定。

四、养护预应力混凝土桥墩的养护期间对于其力学性能的发挥和结构的安全性至关重要。

养护期间，需对桥墩进行合理的养护措施，如湿润养护、覆盖保温等，以保持混凝土的养护温度和湿度。

在桥墩养护期满后，还需进行质量检查和验收，确保桥墩符合设计要求。

综上所述，预应力混凝土桥墩的施工方法及技术要点包括桥墩设计、预应力锚固系统、灌注施工和养护等环节。

混凝土桥墩基础标准标题：混凝土桥墩基础标准：探讨设计、施工与质量控制摘要：混凝土桥墩作为桥梁结构中至关重要的组成部分，其基础的设计、施工和质量控制标准对于确保桥梁的稳定性和安全性至关重要。

本文将从桥墩基础的设计原理、施工过程以及质量控制三个方面，深入探讨混凝土桥墩基础标准，以帮助读者更全面、深刻地理解该主题。

第一部分：设计原理首先，我们将深入探讨混凝土桥墩基础设计的原理和流程。

这包括针对不同地质条件的基础类型选择、基础承载力计算和桥墩基础的形式与尺寸选择。

我们将介绍传统基础（如单桩基础和桩帽基础）以及新型基础（如浅基础和深基础）的设计原则，分析各自的适用范围和优缺点。

第二部分：施工过程其次，我们将重点讨论混凝土桥墩基础的施工过程。

这包括基础施工前的场地准备、基础坑的开挖和桩基的安装。

我们将介绍施工过程中的重点问题及其解决方法，如基础土层处理、摩擦桩与端承桩的施工技术和注浆加固方法，以及基础施工质量监控的关键点。

第三部分：质量控制最后，本文将详细阐述混凝土桥墩基础质量控制的要点与方法。

我们将介绍基础施工中涉及的质量控制内容，如混凝土材料配合比的确定、浇筑工艺与技术要求，以及对基础的质量检测指标及标准进行系统的解读。

此外，我们还将分享一些常见的基础施工质量问题和解决方案，以提高读者对质量控制的识别和预防能力。

总结与回顾：通过本文对混凝土桥墩基础标准的探讨，我们深入了解了设计原理、施工过程和质量控制的核心要点。

在设计阶段，准确选择适用于不同地质条件的基础类型至关重要；在施工过程中，合理控制各个环节，以确保基础的稳定性和可靠性；在质量控制方面，严格按照标准进行浇筑与检测，做到早发现、早解决。

通过这些措施，我们能够提升混凝土桥墩基础的质量，保障桥梁工程的可持续发展。

观点与理解：混凝土桥墩基础的标准在桥梁工程中具有重要意义。

作为桥梁结构的关键组成部分，它承载着整个桥梁的荷载，并将其有效地传导到地基中。

因此，基于深度和广度标准，我们需要确保桥墩基础的设计、施工和质量控制符合规范，并具备稳定性和可靠性。
