铁电材料的研究热点摘要：铁电材料具有优秀的电学性能，其电子元件集成度高、能耗小、响应速度快。

目前研究者将铁电材料同其它技术相结合，使新诞生的集成铁电材料性能更为优秀。

本文介绍了有压电材料、储能用铁电介质材料、有机铁电薄膜材料、多铁性材料、铁电阻变材料的研究状况。

关键词：铁电；压电材料；铁电储能；有机铁电薄膜材料；多铁性材料；铁电阻变1 铁电材料的研究背景铁电体早在20世纪40年代就引起物理学界的关注，但由于大快铁电晶体材料不易薄膜化，与半导体和金属不相兼容，使其未能在材料和信息领域扮演重要的角色，随着薄膜技术的发展，克服了制备高质量铁电薄膜的技术障碍，特别是能在不同衬底材料上沉积高质量的外延或择优取向的薄膜，使铁电薄膜技术和半导体技术的兼容成为可能。

由于人工铁电材料种类的不断扩大，特别是铁电薄膜技术和微电子集成技术长足发展，也对铁电材料提出了小型化，集成化等更高要求，正是在这样的研究背景下，传统的半导体材料和陶瓷材料结合而形成新的叫交叉学科——集成铁电学（Integrated Ferroc-Icctrics）出现了，并由此使铁电材料及其热释电器件的研究开发呈现了两个特点：①是由体材料组成的器件向薄膜器件过渡；②是由分立器件向集成化器件发展。

集成铁电体是凝聚态物理和固态电子学领域的热门课题之一。

铁电材料有着丰富的物理内涵，除了具备铁电性之外，还具有压电性、介电性、热释电性、光电效应、声光效应、光折变效应以及非线性光学效应等众多性能，可用于制备电容器件、压力传感器、铁电存储器、波导管、光学存储器等一系列电子元件，铁电材料因其广阔的应用前景而倍受关注。

目前的铁电器件往往仅单独用到了铁电材料中的单一性能，如压电性或者热释电性。

将铁电材料中的性能综合在一起或者将铁点技术同半导体等其他技术结合在一起的集成铁电材料有着更为强大的功能。

铁电材料的研究进展主要包括[1]：①提高现有材料的单一性能，儒压电材料中准同型相界以及合适的晶格取向会大幅度提高压电系数。

龙源期刊网

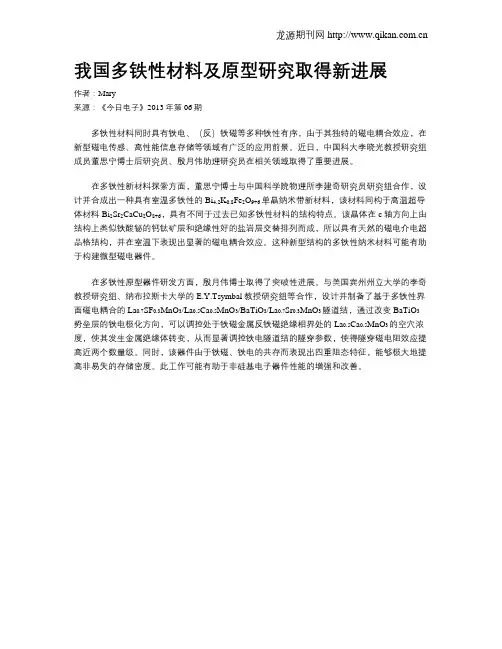

我国多铁性材料及原型研究取得新进展
作者：Mary
来源：《今日电子》2013年第06期
多铁性材料同时具有铁电、（反）铁磁等多种铁性有序，由于其独特的磁电耦合效应，在新型磁电传感、高性能信息存储等领域有广泛的应用前景。

近日，中国科大李晓光教授研究组成员董思宁博士后研究员、殷月伟助理研究员在相关领域取得了重要进展。

在多铁性新材料探索方面，董思宁博士与中国科学院物理所李建奇研究员研究组合作，设计并合成出一种具有室温多铁性的Bi4.2K0.8Fe2O9+6单晶纳米带新材料，该材料同构于高温超导体材料Bi2Sr2CaCu2O8+6，具有不同于过去已知多铁性材料的结构特点。

该晶体在c轴方向上由结构上类似铁酸铋的钙钛矿层和绝缘性好的盐岩层交替排列而成，所以具有天然的磁电介电超品格结构，并在室温下表现出显著的磁电耦合效应。

这种新型结构的多铁性纳米材料可能有助于构建微型磁电器件。

在多铁性原型器件研发方面，殷月伟博士取得了突破性进展。

与美国宾州州立大学的李奇教授研究组、纳布拉斯卡大学的E.Y.Tsymbal教授研究组等合作，设计并制备了基于多铁性界面磁电耦合的La0.7SF0.3MnO3/La0.5Ca0.5MnO3/BaTiO3/La0.7Sr0.3MnO3隧道结，通过改变BaTiO3
势垒层的铁电极化方向，可以调控处于铁磁金属反铁磁绝缘相界处的La0.5Ca0.5MnO3的空穴浓度，使其发生金属绝缘体转变，从而显著调控铁电隧道结的隧穿参数，使得隧穿磁电阻效应提高近两个数量级。

同时，该器件由于铁磁、铁电的共存而表现出四重阻态特征，能够极大地提高非易失的存储密度。

此工作可能有助于非硅基电子器件性能的增强和改善。
