5KP190A,TVS瞬态抑制二极管中文资料
- 格式:pdf
- 大小:664.31 KB
- 文档页数:3

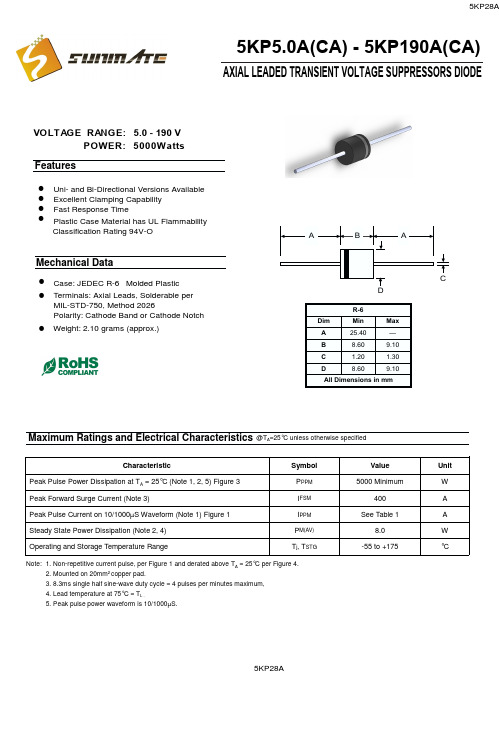

VOLTAGE RANGE: 5.0 - 19 0 V5KP5.0A(CA) - 5KP190A(CA)POWER: 5000Wa tAXIAL LEADED TRANSIENT VOLTAGE SUPPRESSORS DIODECase: JEDEC R-6 Molded Plastic Uni- and Bi-Directional Versions Available Excellent ClampingCapability Fast Response Time Plastic Case Material has UL FlammabilityClassification Rating 94V-OMechanical DataTerminals: Axial Leads, Solderable per MIL-STD-750, Method 2026Polarity: Cathode Band or Cathode Notch FeaturesMaximum Ratings and Electrical Characteristics@T A =25°C unless otherwise specifiedCharacteristicSymbol Value Unit Peak Pulse Power Dissipation at T A = 25°C (Note 1, 2, 5) Figure 3P PPM 5000 MinimumW Peak Forward Surge Current (Note 3)I FSM 400A Peak Pulse Current on 10/1000µS Waveform (Note 1) Figure 1I PPM See Table 1A Steady State Power Dissipation (Note 2, 4)P M(AV)8.0W Operating and Storage Temperature RangeT j , T STG-55 to +175°CNote: 1. Non-repetitive current pulse, per Figure 1 and derated above T A = 25°C per Figure 4.2. Mounted on 20mm 2 copper pad.3. 8.3ms single half sine-wave duty cycle = 4 pulses per minutes maximum,4. Lead temperature at 75°C = T L .5. Peak pulse power waveform is 10/1000µS.!!!!!!Weight: 2.10 grams (approx.)!5KP28A14.413.612.912.094.086.083.071.112.2 10.0 9.448.898.337.226.676.40(uA)R RMW RMW@V leakage Reverse CurrentPulse Peak (A)Vc(V)(mA)BR MAX CurrentMax.BR MIN @IMin.Volgtage Breakdown (V)(BI)(Uni)Voltage Stand-Off Reverse Maximum Clamping V TPP(V)V @I Volgtage Breakdown Test (V)V T Volgtage @I PP 5KP5.0A 5KP5.0CA 5.0 7.25 10 9.2 543.5 1000.0 5KP6.0A 5KP6.0CA 6.0 7.67 10 10.3 485.4 1000.05KP6.5A 5KP6.5CA 6.58.30 10 11.2 446.4 500.05KP7.0A 5KP7.0CA 7.0 7.78 8.95 10 416.7 200.0 5KP7.5A 5KP7.5CA 7.5 9.58 1.0 387.6 50.0 5KP8.0A 5KP8.0CA 8.0 10.23 1.0 367.6 10.0 5KP8.5A 5KP8.5CA 8.5 10.82 1.0 347.2 5.05KP9.0A 5KP9.0CA 9.0 11.5 1.0 15.4 324.7 5.05KP10A 5KP10CA 10 11.112.8 1.0 17.0 294.1 5.0 5KP11A 5KP11CA 11 14.0 1.0 18.2 274.7 5.0 5KP12A 5KP12CA 12 13.3 15.3 1.0 19.9 251.3 5.0 5KP13A 5KP13CA 13 14.4 16.5 1.0 21.5 232.6 5.0 5KP14A 5KP14CA 14 15.6 17.9 1.0 23.2 215.5 5.0 5KP15A 5KP15CA 15 16.7 19.2 1.0 24.4204.95.0 5KP16A 5KP16CA 16 17.8 20.5 1.0 26.0 192.3 5.0 5KP17A 5KP17CA 17 18.9 21.7 1.0 27.6 181.2 5.0 5KP18A 5KP18CA 18 20.0 23.3 1.0 29.2 171.2 5.0 5KP20A 5KP20CA 20 22.2 25.5 1.0 32.4 154.3 5.0 5KP22A 5KP22CA 22 24.4 28.0 1.0 35.5 140.8 5.0 5KP24A 5KP24CA 24 26.7 30.7 1.0 38.9 128.5 5.0 5KP26A 5KP26CA 26 28.9 33.2 1.0 42.1 118.8 5.0 5KP28A 5KP28CA 28 31.1 35.8 1.0 45.4 110.1 5.0 5KP30A 5KP30CA 30 33.3 38.3 1.0 48.4 103.3 5.0 5KP33A 5KP33CA33 36.7 42.2 1.0 53.3 93.8 5.0 5KP36A5KP36CA 36 40.0 46.0 1.0 58.1 86.1 5.0 5KP40A 5KP40CA 40 44.4 51.1 1.0 64.5 77.5 5.0 5KP43A 5KP43CA 4347.8 54.9 1.0 69.4 72.0 5.0 5KP45A 5KP45CA 45 50.0 57.5 1.0 72.7 68.85.0 5KP48A 5KP48CA 48 53.3 61.3 1.0 77.4 64.6 5.0 5KP51A 5KP51CA 51 56.7 65.2 1.0 82.4 60.7 5.0 5KP54A 5KP54CA 54 60.0 69.0 1.0 87.1 57.4 5.0 5KP58A 5KP58CA 58 64.4 74.1 1.0 93.6 53.4 5.05KP60A 5KP60CA 60 66.7 76.7 1.0 96.8 51.7 5.05KP64A 5KP64CA 64 81.8 1.0 103 48.5 5.0 5KP70A 5KP70CA 70 77.8 89.5 1.0 113 44.2 5.0 5KP75A 5KP75CA 75 95.8 1.0 121 41.3 5.0 5KP78A 5KP78CA 78 99.7 1.0 12639.75.05KP85A 5KP85CA 85 108.2 1.0 137 36.5 5.0 5KP90A 5KP90CA 90100 115.5 1.0 146 34.2 5.05KP100A 5KP100CA 100 111 128.0 1.0 162 30.9 5.0 5KP110A 5KP110CA 110 122 140.51.0 177 28.2 5.0 5KP120A 5KP120CA120133 153.0 1.0 193 25.9 5.0 5KP130A 5KP130CA 130144 165.5 1.0 209 23.9 5.0 5KP150A 5KP150CA 150 167 192.5 1.0 243 20.6 5.0 5KP160A 5KP160CA 160 178 205.0 1.0 259 19.3 5.0 5KP170A 5KP170CA 170 189 217.5 1.0 275 18.2 5.0 5KP180A 5KP180CA 180 200 230.4 1.0 290 17.2 5.0 5KP190A 5KP190CA 190211243.21.030616.35.0TYPE5KP28A110100200100100010,000100,000V ,REVERSE STANDOFF VOLTAGE (V)Fig.2Typical Junction CapacitanceRWM C ,C A P A C I T A N C E (p F )j0.11.010100100010,0001.0101001000T PULSE WIDTH (s)Fig.3Pulse Derating CurveP ,µP ,P E A K P U L S E P O W E R (k W )P25507510012515017520002.04.06.08.0T ,LEAD TEMPERATURE (C)Fig.5Steady State Power DeratingL °P ,S T E A D Y S T A T E P O W E R D I S S I P A T I O N (W )D 02550751001251501752001007550250T ,AMBIENT TEMPERATURE (C)Fig.4Pulse Derating CurveA °P E A K P U L S E D E R A T I N G I N %O F P E A K P O W E R O R C U R R E N T123I ,PE A K P U L S E C U R R E N T (%I )P p p t,TIME (ms)Fig.1Pulse Waveform5KP28A。
1.5KE-瞬态抑制二极管型号
瞬态电压抑制二极管参数(TVS)资料Microsemi公司资料封装:DO-201
瞬态抑制二极管的选型
1、确定被保护电路的最大直流或连续工作电压、电路的额定标准电压和“高端”容限。
2、TVS额定反向关断VWM应大于或等于被保护电路的最大工作电压。
若选用的VWM太低,器件可
能进入雪崩或因反向漏电流太大影响电路的正常工作。
串行连接分电压,并行连接分电流。
3、TVS的最大箝位电压VC应小于被保护电路的损坏电压。
4、在规定的脉冲持续时间内,TVS的最大峰值脉冲功耗PM必须大于被保护电路内可能出现的峰值脉
冲功率。
在确定最大箝位电压后,其峰值脉冲电流应大于瞬态浪涌电流。
5、对于数据接口电路的保护,还必须注意选取具有合适电容C的TVS器件。
6、根据用途选用TVS的极性及封装结构。
交流电路选用双极性TVS较为合理;多线保护选用TVS阵
列更为有利。
7、温度考虑。
瞬态电压抑制器可以在-55~+150℃之间工作。
如果需要TVS在一个变化的温度工作,
由于其反向漏电流ID是随增加而增大;功耗随TVS结温增加而下降,从+25℃到+175℃,大约线性下降50%雨击穿电压VBR随温度的增加按一定的系数增加。
因此,必须查阅有关产品资料,考虑温度变化对其特性的影响。
P6KE TVS瞬态抑制二极管型号
工作温度范围-55-175℃功率消耗- 最低600W
TVS瞬态电压抑制二极管原理
TVS瞬态抑制二极管封装。
VOLTAGE RANGE: 5.0 - 19 0 V5KP5.0A(CA) - 5KP190A(CA)POWER: 5000Wa tAXIAL LEADED TRANSIENT VOLTAGE SUPPRESSORS DIODECase: JEDEC R-6 Molded Plastic Uni- and Bi-Directional Versions Available Excellent ClampingCapability Fast Response Time Plastic Case Material has UL FlammabilityClassification Rating 94V-OMechanical DataTerminals: Axial Leads, Solderable per MIL-STD-750, Method 2026Polarity: Cathode Band or Cathode Notch FeaturesMaximum Ratings and Electrical Characteristics@T A =25°C unless otherwise specifiedCharacteristicSymbol Value Unit Peak Pulse Power Dissipation at T A = 25°C (Note 1, 2, 5) Figure 3P PPM 5000 MinimumW Peak Forward Surge Current (Note 3)I FSM 400A Peak Pulse Current on 10/1000µS Waveform (Note 1) Figure 1I PPM See Table 1A Steady State Power Dissipation (Note 2, 4)P M(AV)8.0W Operating and Storage Temperature RangeT j , T STG-55 to +175°CNote: 1. Non-repetitive current pulse, per Figure 1 and derated above T A = 25°C per Figure 4.2. Mounted on 20mm 2 copper pad.3. 8.3ms single half sine-wave duty cycle = 4 pulses per minutes maximum,4. Lead temperature at 75°C = T L .5. Peak pulse power waveform is 10/1000µS.!!!!!!Weight: 2.10 grams (approx.)!5KP36CA14.413.612.912.094.086.083.071.112.2 10.0 9.448.898.337.226.676.40(uA)R RMW RMW@V leakage Reverse CurrentPulse Peak (A)Vc(V)(mA)BR MAX CurrentMax.BR MIN @IMin.Volgtage Breakdown (V)(BI)(Uni)Voltage Stand-Off Reverse Maximum Clamping V TPP(V)V @I Volgtage Breakdown Test (V)V T Volgtage @I PP 5KP5.0A 5KP5.0CA 5.0 7.25 10 9.2 543.5 1000.0 5KP6.0A 5KP6.0CA 6.0 7.67 10 10.3 485.4 1000.05KP6.5A 5KP6.5CA 6.58.30 10 11.2 446.4 500.05KP7.0A 5KP7.0CA 7.0 7.78 8.95 10 416.7 200.0 5KP7.5A 5KP7.5CA 7.5 9.58 1.0 387.6 50.0 5KP8.0A 5KP8.0CA 8.0 10.23 1.0 367.6 10.0 5KP8.5A 5KP8.5CA 8.5 10.82 1.0 347.2 5.05KP9.0A 5KP9.0CA 9.0 11.5 1.0 15.4 324.7 5.05KP10A 5KP10CA 10 11.112.8 1.0 17.0 294.1 5.0 5KP11A 5KP11CA 11 14.0 1.0 18.2 274.7 5.0 5KP12A 5KP12CA 12 13.3 15.3 1.0 19.9 251.3 5.0 5KP13A 5KP13CA 13 14.4 16.5 1.0 21.5 232.6 5.0 5KP14A 5KP14CA 14 15.6 17.9 1.0 23.2 215.5 5.0 5KP15A 5KP15CA 15 16.7 19.2 1.0 24.4204.95.0 5KP16A 5KP16CA 16 17.8 20.5 1.0 26.0 192.3 5.0 5KP17A 5KP17CA 17 18.9 21.7 1.0 27.6 181.2 5.0 5KP18A 5KP18CA 18 20.0 23.3 1.0 29.2 171.2 5.0 5KP20A 5KP20CA 20 22.2 25.5 1.0 32.4 154.3 5.0 5KP22A 5KP22CA 22 24.4 28.0 1.0 35.5 140.8 5.0 5KP24A 5KP24CA 24 26.7 30.7 1.0 38.9 128.5 5.0 5KP26A 5KP26CA 26 28.9 33.2 1.0 42.1 118.8 5.0 5KP28A 5KP28CA 28 31.1 35.8 1.0 45.4 110.1 5.0 5KP30A 5KP30CA 30 33.3 38.3 1.0 48.4 103.3 5.0 5KP33A 5KP33CA33 36.7 42.2 1.0 53.3 93.8 5.0 5KP36A5KP36CA 36 40.0 46.0 1.0 58.1 86.1 5.0 5KP40A 5KP40CA 40 44.4 51.1 1.0 64.5 77.5 5.0 5KP43A 5KP43CA 4347.8 54.9 1.0 69.4 72.0 5.0 5KP45A 5KP45CA 45 50.0 57.5 1.0 72.7 68.85.0 5KP48A 5KP48CA 48 53.3 61.3 1.0 77.4 64.6 5.0 5KP51A 5KP51CA 51 56.7 65.2 1.0 82.4 60.7 5.0 5KP54A 5KP54CA 54 60.0 69.0 1.0 87.1 57.4 5.0 5KP58A 5KP58CA 58 64.4 74.1 1.0 93.6 53.4 5.05KP60A 5KP60CA 60 66.7 76.7 1.0 96.8 51.7 5.05KP64A 5KP64CA 64 81.8 1.0 103 48.5 5.0 5KP70A 5KP70CA 70 77.8 89.5 1.0 113 44.2 5.0 5KP75A 5KP75CA 75 95.8 1.0 121 41.3 5.0 5KP78A 5KP78CA 78 99.7 1.0 12639.75.05KP85A 5KP85CA 85 108.2 1.0 137 36.5 5.0 5KP90A 5KP90CA 90100 115.5 1.0 146 34.2 5.05KP100A 5KP100CA 100 111 128.0 1.0 162 30.9 5.0 5KP110A 5KP110CA 110 122 140.51.0 177 28.2 5.0 5KP120A 5KP120CA120133 153.0 1.0 193 25.9 5.0 5KP130A 5KP130CA 130144 165.5 1.0 209 23.9 5.0 5KP150A 5KP150CA 150 167 192.5 1.0 243 20.6 5.0 5KP160A 5KP160CA 160 178 205.0 1.0 259 19.3 5.0 5KP170A 5KP170CA 170 189 217.5 1.0 275 18.2 5.0 5KP180A 5KP180CA 180 200 230.4 1.0 290 17.2 5.0 5KP190A 5KP190CA 190211243.21.030616.35.0TYPE5KP36CA110100200100100010,000100,000V ,REVERSE STANDOFF VOLTAGE (V)Fig.2Typical Junction CapacitanceRWM C ,C A P A C I T A N C E (p F )j0.11.010100100010,0001.0101001000T PULSE WIDTH (s)Fig.3Pulse Derating CurveP ,µP ,P E A K P U L S E P O W E R (k W )P25507510012515017520002.04.06.08.0T ,LEAD TEMPERATURE (C)Fig.5Steady State Power DeratingL °P ,S T E A D Y S T A T E P O W E R D I S S I P A T I O N (W )D 02550751001251501752001007550250T ,AMBIENT TEMPERATURE (C)Fig.4Pulse Derating CurveA °P E A K P U L S E D E R A T I N G I N %O F P E A K P O W E R O R C U R R E N T123I ,PE A K P U L S E C U R R E N T (%I )P p p t,TIME (ms)Fig.1Pulse Waveform5KP36CA。
TVS瞬态电压抑制二极管(钳位二极管)原理参数瞬态电压抑制二极管(TVS)又叫钳位二极管,是目前国际上普遍使用的一种高效能电路保护器件,它的外型与普通二极管相同,但却能吸收高达数千瓦的浪涌功率,它的主要特点是在反向应用条件下,当承受一个高能量的大脉冲时,其工作阻抗立即降至极低的导通值,从而允许大电流通过,同时把电压钳制在预定水平,其响应时间仅为10-12毫秒,因此可有效地保护电子线路中的精密元器件。
瞬态电压抑制二极管允许的正向浪涌电流在TA=250C,T=10ms条件下,可达50~200A。
双向TVS可在正反两个方向吸收瞬时大脉冲功率,并把电压钳制到预定水平,双向TVS适用于交流电路,单向TVS一般用于直流电路。
可用于防雷击、防过电压、抗干扰、吸收浪涌功率等,是一种理想的保护器件。
耐受能力用瓦特(W)表示。
瞬态电压抑制二极管的主要电参数(1)击穿电压V(BR)器件在发生击穿的区域内,在规定的试验电流I(BR)下,测得器件两端的电压称为击穿电压,在此区域内,二极管成为低阻抗的通路。
(2)最大反向脉冲峰值电流IPP在反向工作时,在规定的脉冲条件下,器件允许通过的最大脉冲峰值电流。
IPP与最大钳位电压VC(MAX)的乘积,就是瞬态脉冲功率的最大值。
使用时应正确选取TVS,使额定瞬态脉冲功率PPR大于被保护器件或线路可能出现的最大瞬态浪涌功率。
瞬态电压抑制二极管的分类瞬态电压抑制二极管可以按极性分为单极性和双极性两种,按用途可分为各种电路都适用的通用型器件和特殊电路适用的专用型器件。
如:各种交流电压保护器、4~200mA电流环保器、数据线保护器、同轴电缆保护器、电话机保护器等。
若按封装及内部结构可分为:轴向引线二极管、双列直插TVS阵列(适用多线保护)、贴片式、组件式和大功率模块式等。
瞬态电压抑制二极管的应用目前已广泛应用于计算机系统、通讯设备、交/ 直流电源、汽车、电子镇流器、家用电器、仪器仪表(电度表)、RS232/422/423/485、I/O、LAN、ISDN 、ADSL、USB、M P3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。
TVS瞬态抑制二极管参数1. 介绍瞬态抑制二极管(Transient Voltage Suppressor Diode,简称TVS二极管)是一种用于保护电子电路免受瞬态电压干扰的器件。
它可以有效地抑制过电压和过电流,保护电路中的其他元件不受损坏。
本文将重点介绍TVS瞬态抑制二极管的参数,包括其电气参数、封装参数和可靠性参数。
2. 电气参数2.1 额定电压(Vr)额定电压是指TVS二极管能够正常工作的最大电压。
当电压超过额定电压时,TVS二极管将开始导通,以保护电路免受过电压的影响。
2.2 尖峰脉冲功率(Ppp)尖峰脉冲功率是指TVS二极管能够吸收的瞬态脉冲能量。
它表示了TVS二极管在瞬态电压出现时能够承受的最大功率。
通常情况下,尖峰脉冲功率越大,TVS二极管的抑制能力越强。
2.3 最大反向峰值电流(Ipp)最大反向峰值电流是指TVS二极管能够承受的最大反向电流。
当电路中的电压超过额定电压时,TVS二极管将导通,使电流通过,以保护电路。
最大反向峰值电流越大,TVS二极管的抑制能力越强。
2.4 动态电阻(Rd)动态电阻是指TVS二极管在导通状态下的电阻。
动态电阻越小,TVS二极管的抑制能力越强。
因此,低动态电阻是衡量TVS二极管性能好坏的重要指标之一。
3. 封装参数3.1 封装类型TVS瞬态抑制二极管有多种封装类型可供选择,常见的封装类型有DO-214、SMA、SMB等。
不同的封装类型适用于不同的应用场景。
选择合适的封装类型可以提高电路的可靠性和稳定性。
3.2 封装尺寸封装尺寸是指TVS二极管的外部尺寸。
在进行电路设计时,需要考虑TVS二极管的封装尺寸是否符合电路板的布局要求,以确保TVS二极管能够正确安装在电路板上。
3.3 焊接温度焊接温度是指TVS二极管在焊接过程中所能承受的最高温度。
在进行电路组装时,需要控制焊接温度,避免超过TVS二极管的最大焊接温度,以免影响其性能和可靠性。
4. 可靠性参数4.1 工作温度范围工作温度范围是指TVS二极管能够正常工作的温度范围。
瞬态抑制二极管一、工作原理瞬态抑制二极管(Transient Voltage Suppression Diode,简称TVS二极管)是一种特殊的二极管,其工作原理基于反向击穿效应。
当工作电压高于二极管的击穿电压时,电压快速上升,使二极管发生击穿并形成短路,从而将过电压导向地或其他引线。
通过这种方式,它可以将过电压引导到一个安全的电平,从而保护其他部件免受电压过高的损害。
二、特性1. 反应速度快:瞬态抑制二极管响应速度非常快,可以在纳秒级别完成击穿操作,从而能够迅速抑制电路中的过电压。
2. 高击穿电压:瞬态抑制二极管的击穿电压通常较高,能够承受较大的电压冲击而不受损坏。
这使得它成为电路保护的理想选择。
3. 低泄漏电流:瞬态抑制二极管的泄漏电流通常很小,在正常工作条件下几乎可以忽略不计。
这有助于减少功耗并提高电路的效率。
4. 大电流承受能力:瞬态抑制二极管能够承受较大的电流冲击,从而保护电路中的其他元器件免受过电流损害。
5. 长寿命:由于瞬态抑制二极管一般工作在击穿电压以下的电压范围内,因此其寿命较长,可靠性较高。
三、应用案例瞬态抑制二极管在电子行业有着广泛的应用。
以下是几个常见的应用案例:1. 电源保护:在电源电路中,瞬态抑制二极管被用来保护负载设备免受电压突波和瞬态电压的影响。
它能够将高电压引导到地线,从而保护电路中的其他元件。
2. 通信设备保护:瞬态抑制二极管可以用于保护通信设备中的电子元器件免受雷击和电磁干扰的影响。
当突发电压超过设备工作范围时,TVS二极管能迅速击穿,吸收过电压,保护设备正常工作。
3. 汽车电子系统:汽车电子系统需要抵抗来自电磁干扰和电压峰值的损害。
瞬态抑制二极管被广泛应用于汽车电子设备中,以保护各种电子元器件,如发动机控制单元(ECU)、电动机驱动器和GPS设备。
4. 工业控制系统:工业控制系统的稳定性和可靠性对生产过程至关重要。
瞬态抑制二极管可用于保护各种工业控制设备免受电压干扰和突发电压冲击。
SOCAY瞬态抑制TVS二极管SMBJ190A型号
硕凯电子(Sylvia)
一、产品图
1、为表面安装应用优化电路板空间
2、低泄漏
3、单向单元
4、玻璃钝化结
5、低电感
6、优良的钳位能力
7、600W的峰值功率能力在10×1000μ波形重复率(占空比):0.01%
8、快速响应时间:从0伏特到最小击穿电压通常小于1.0ps
9、典型的,在电压高于12V时,反向漏电流小于5μA
10、高温焊接:终端260°C/40秒
11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T
12、塑料包装有保险商实验室可燃性94V-0
13、无铅镀雾锡
14、无卤化,符合RoHS
15、典型失效模式是在指定的电压或电流下出现
16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的
17、IEC-61000-4-2ESD15kV(空气),8kV(接触)
18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)
19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)
三、应用范围
TVS器件非常适合保护I/O接口,Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。
五、UL认证编号
六、I-V曲线特性
七、产品尺寸
八、命名方式。
5KP5.0A,TVS瞬态抑制二极管中文资料VOLTAGE RANGE: 5.0 - 19 0 V5KP5.0A(CA) - 5KP190A(CA)POWER: 5000Wa tAXIAL LEADED TRANSIENT VOLTAGE SUPPRESSORS DIODE Case: JEDEC R-6 Molded Plastic Uni- and Bi-Directional Versions Available Excellent ClampingCapability Fast Response Time Plastic Case Material has UL FlammabilityClassification Rating 94V-OMechanical DataTerminals: Axial Leads, Solderable per MIL-STD-750, Method 2026Polarity: Cathode Band or Cathode Notch FeaturesMaximum Ratings and Electrical Characteristics@T A =25°C unless otherwise specifiedCharacteristicSymbol Value Unit Peak Pulse Power Dissipation at T A = 25°C (Note 1, 2, 5) Figure 3P PPM 5000 MinimumW Peak Forward Surge Current (Note 3)I FSM 400A Peak Pulse Current on 10/1000μS Waveform (Note 1) Figure 1I PPM See Table 1A Steady State Power Dissipation (Note 2, 4)P M(AV)8.0W Operating and Storage Temperature RangeT j , T STG-55 to +175°CNote: 1. Non-repetitive current pulse, per Figure 1 and derated above T A = 25°C per Figure 4.2. Mounted on 20mm 2 copper pad.3. 8.3ms single half sine-wave duty cycle = 4 pulses perminutes maximum,4. Lead temperature at 75°C = T L .5. Peak pulse power waveform is 10/1000μS.Weight: 2.10 grams (approx.)!5KP5.0A5KP5.0A14.413.612.912.094.086.083.071.112.2 10.0 9.448.898.337.226.676.40(uA)R RMW RMW@V leakage Reverse CurrentPulse Peak (A)Vc(V)(mA)BR MAX CurrentMax.BR MIN @IMin.Volgtage Breakdown (V)(BI)(Uni)Voltage Stand-Off Reverse Maximum Clamping V TPP(V)V @I Volgtage Breakdown Test (V)V T Volgtage @I PP 5KP5.0A 5KP5.0CA 5.0 7.25 10 9.2 543.5 1000.0 5KP6.0A5KP6.0CA 6.0 7.67 10 10.3 485.4 1000.05KP6.5A 5KP6.5CA 6.58.30 10 11.2 446.4 500.05KP7.0A 5KP7.0CA 7.0 7.78 8.95 10 416.7 200.0 5KP7.5A 5KP7.5CA 7.5 9.58 1.0 387.6 50.0 5KP8.0A 5KP8.0CA 8.0 10.23 1.0 367.6 10.0 5KP8.5A 5KP8.5CA 8.5 10.82 1.0 347.2 5.05KP9.0A 5KP9.0CA 9.0 11.5 1.0 15.4 324.7 5.05KP10A 5KP10CA 10 11.112.8 1.0 17.0 294.1 5.0 5KP11A 5KP11CA 11 14.0 1.0 18.2 274.7 5.0 5KP12A 5KP12CA 12 13.3 15.3 1.0 19.9 251.3 5.0 5KP13A 5KP13CA 13 14.4 16.5 1.0 21.5 232.6 5.0 5KP14A 5KP14CA 14 15.6 17.9 1.0 23.2 215.5 5.0 5KP15A 5KP15CA 15 16.7 19.2 1.0 24.4204.95.0 5KP16A 5KP16CA 16 17.8 20.5 1.0 26.0 192.3 5.0 5KP17A 5KP17CA 17 18.9 21.7 1.0 27.6 181.2 5.0 5KP18A 5KP18CA 18 20.0 23.3 1.0 29.2 171.2 5.0 5KP20A 5KP20CA 20 22.2 25.5 1.0 32.4 154.3 5.0 5KP22A 5KP22CA 22 24.4 28.0 1.0 35.5 140.8 5.0 5KP24A 5KP24CA 24 26.7 30.7 1.0 38.9 128.5 5.0 5KP26A 5KP26CA 26 28.9 33.2 1.0 42.1 118.8 5.0 5KP28A 5KP28CA 28 31.1 35.8 1.0 45.4 110.1 5.0 5KP30A 5KP30CA 30 33.3 38.3 1.0 48.4 103.3 5.0 5KP33A 5KP33CA33 36.7 42.2 1.0 53.3 93.8 5.0 5KP36A5KP36CA 36 40.0 46.0 1.0 58.1 86.1 5.0 5KP40A 5KP40CA 40 44.4 51.1 1.0 64.5 77.5 5.0 5KP43A 5KP43CA 4347.8 54.9 1.0 69.4 72.0 5.0 5KP45A 5KP45CA 45 50.0 57.5 1.0 72.7 68.85.0 5KP48A 5KP48CA 48 53.3 61.3 1.0 77.4 64.6 5.0 5KP51A 5KP51CA 51 56.7 65.2 1.0 82.4 60.7 5.0 5KP54A 5KP54CA 54 60.0 69.0 1.0 87.1 57.4 5.0 5KP58A 5KP58CA 58 64.4 74.1 1.0 93.6 53.4 5.05KP60A 5KP60CA 60 66.7 76.7 1.0 96.8 51.7 5.05KP64A 5KP64CA 64 81.8 1.0 103 48.5 5.0 5KP70A 5KP70CA 70 77.8 89.5 1.0 113 44.2 5.0 5KP75A 5KP75CA 75 95.8 1.0 121 41.3 5.0 5KP78A 5KP78CA 78 99.7 1.0 12639.75.05KP85A 5KP85CA 85 108.2 1.0 137 36.5 5.0 5KP90A 5KP90CA 90100 115.5 1.0 146 34.2 5.05KP100A 5KP100CA 100 111 128.0 1.0 162 30.9 5.0 5KP110A 5KP110CA 110 122 140.51.0 177 28.2 5.0 5KP120A 5KP120CA120133 153.0 1.0 193 25.9 5.0 5KP130A 5KP130CA 130144 165.5 1.0 209 23.9 5.0 5KP150A 5KP150CA 150 167 192.5 1.0 243 20.6 5.0 5KP160A 5KP160CA 160 178 205.0 1.0 259 19.3 5.0 5KP170A 5KP170CA 170 189 217.5 1.0 275 18.2 5.0 5KP180A 5KP180CA 180 200 230.4 1.0 290 17.2 5.0 5KP190A 5KP190CA 190211243.21.030616.35.0TYPE5KP5.0A110100200100010,000100,000V ,REVERSE STANDOFF VOLTAGE (V) Fig.2Typical Junction Capacitance RWM C ,C A P A C I T A N C E (p F ) j1.010100100010,0001.0101001000T PULSE WIDTH (s)Fig.3Pulse Derating Curve P ,μP ,P E A K P U L S E P O W E R (k W )P257510012515017520002.04.06.08.0T ,LEAD TEMPERATURE (C)Fig.5Steady State Power Derating L °P ,S T E A D Y S T A T E P O W E R D I S S I P A T I O N (W )D 02550751001251501752001007550250T ,AMBIENT TEMPERATURE (C)Fig.4Pulse Derating CurveA °P E A K P U L S E D E R A T I N G I N %O F P E A K P O W E R O R C U R R E N T123I ,PE A K P U L S E C U R R E N T (%I ) P p p t,TIME (ms)Fig.1Pulse Waveform5KP5.0A。
瞬态抑制二极管TVS管型号汇总硕凯电子(Sylvia)1、瞬态抑制二极管产品简述硕凯瞬态电压抑制器(TransientVoltageSuppressor)简称TVS管,也叫瞬态抑制二极管,TVS管的电气特性是由P-N结面积、掺杂浓度及晶片阻质决定的。
其耐突波电流的能力与其P-N结面积成正比。
TVS广泛应用于半导体及敏感器件的保护,通常用于二级电源和信号电路的保护,以及防静电等。
其特点为反应速度快(为ps级),体积小,脉冲功率较大,箝位电压低等。
其10/1000μs 波脉冲功率从400W~30KW,脉冲峰值电流从0.52A~544A;击穿电压有从6.8V~550V的系列值,便于各种不同电压的电路使用。
2、各种型号大全(1)名称:SOD-123封装SMF系列功率:200W电压(VRWM):1.0-400V电流(IPP):21.7-0.65A封装:SOD-123产品系列:SMF(2)名称:DO-214AC封装SMAJ系列功率:400W工作电压:5.0-440.0V电流(IPP):43.5-0.6A封装:DO-214AC产品系列:SMAJ(3)名称:DO-214AA封装SMBJ系列功率:600W工作电压:5.0-440.0V电流:65.3-0.9A封装:DO-214AA产品系列:SMBJ(4)名称:DO-214AB封装SMCJ系列功率:1500W工作电压:5.0-440.0V电流:163.0-2.1A封装:DO-214AB产品系列:SMCJ(5)名称:DO-214AB封装SMDJ系列功率:5000W工作电压:5.0-170.0V电流:326.1-10.9A封装:DO-214AB产品系列:SMDJ(6)名称:DO-15封装SA系列功率:500W工作电压:5.0-180.0V电流:55.4-1.7A封装:DO-15产品系列:SA(7)名称:DO-41封装P4KE系列功率:400W工作电压:5.8-495.0V电流:39.0-0.52A封装:DO-41产品系列:P4KE(8)名称:DO-15封装P6KE系列功率:600W工作电压:5.8-512.0电流:0.75-58.1A封装:DO-15产品系列:P6KE(9)名称:DO-201封装 1.5KE系列功率:1500W工作电压:5.8-495.0V电流:144.8-2.0A封装:DO-201产品系列:1.5KE(10)名称:P600封装3KP系列功率:3000W工作电压:5.0-220.0V电流:326.1-8.1A封装:P600产品系列:3KP(11)瞬态抑制二极管TVS二极管余下型号如下:3、小结有关硕凯瞬态抑制二极管TVS二极管的各种型号主要为以上这些,当然,后期还会有新的型号上市,到时再共享。
瞬态电压抑制二极管参数瞬态电压抑制二极管(Transient Voltage Suppression Diode,TVS)是一种用于抑制电路中瞬态电压峰值的重要电子组件。
在电力系统、通信设备、汽车电子以及各种电子设备中起到了至关重要的保护作用。
瞬态电压抑制二极管参数的合理选择对于电路的可靠性和稳定性具有重要意义。
本文将深入探讨瞬态电压抑制二极管参数的相关内容,希望能够对读者进行全面、深刻和灵活的理解。
一、瞬态电压抑制二极管的概述瞬态电压抑制二极管,又称为TVS二极管,主要用于对电路中的瞬态电压进行保护。
它的主要作用是通过提供一个低阻抗的路径,将瞬态电压引导到地或其他低电压点,以保护电路中的敏感元件不受损坏。
瞬态电压抑制二极管的参数主要包括最大峰值电压(Vc),最大峰值电流(Ipp),保护电压(Vr),响应时间(tr),以及功率耗散能力等。
二、瞬态电压抑制二极管参数的影响因素1. 最大峰值电压(Vc):Vc是瞬态电压抑制二极管能够承受的最大电压,在选择时应考虑电路中可能出现的最高电压,以确保其能够提供有效的保护。
根据电路的需求,Vc的值应略高于电路中最高电压值。
2. 最大峰值电流(Ipp):Ipp是瞬态电压抑制二极管能够承受的最大电流,也是保护电路的重要参数。
在电路中发生瞬态电压过冲时,瞬态电流会通过二极管,因此选择具有足够大的Ipp值的二极管可以确保其正常工作。
3. 保护电压(Vr):Vr是指瞬态电压抑制二极管对于保护电路中敏感元件的保护电压。
当瞬态电压超过Vr时,二极管将开始导通,将瞬态电压引导到地或其他低电压点。
根据电路中敏感元件的额定工作电压,选择合适的Vr值非常重要。
4. 响应时间(tr):响应时间是瞬态电压抑制二极管从正常工作状态到完全导通所需的时间。
较短的响应时间可以更快地保护电路中的敏感元件,因此在选择二极管时需要注意其响应时间。
5. 功率耗散能力:功率耗散能力是指瞬态电压抑制二极管在正常工作状态下能够耗散的最大功率。
VOLTAGE RANGE: 5.0 - 19 0 V5KP5.0A(CA) - 5KP190A(CA)POWER: 5000Wa tAXIAL LEADED TRANSIENT VOLTAGE SUPPRESSORS DIODECase: JEDEC R-6 Molded Plastic Uni- and Bi-Directional Versions Available Excellent ClampingCapability Fast Response Time Plastic Case Material has UL FlammabilityClassification Rating 94V-OMechanical DataTerminals: Axial Leads, Solderable per MIL-STD-750, Method 2026Polarity: Cathode Band or Cathode Notch FeaturesMaximum Ratings and Electrical Characteristics@T A =25°C unless otherwise specifiedCharacteristicSymbol Value Unit Peak Pulse Power Dissipation at T A = 25°C (Note 1, 2, 5) Figure 3P PPM 5000 MinimumW Peak Forward Surge Current (Note 3)I FSM 400A Peak Pulse Current on 10/1000µS Waveform (Note 1) Figure 1I PPM See Table 1A Steady State Power Dissipation (Note 2, 4)P M(AV)8.0W Operating and Storage Temperature RangeT j , T STG-55 to +175°CNote: 1. Non-repetitive current pulse, per Figure 1 and derated above T A = 25°C per Figure 4.2. Mounted on 20mm 2 copper pad.3. 8.3ms single half sine-wave duty cycle = 4 pulses per minutes maximum,4. Lead temperature at 75°C = T L .5. Peak pulse power waveform is 10/1000µS.!!!!!!Weight: 2.10 grams (approx.)!5KP190A14.413.612.912.094.086.083.071.112.2 10.0 9.448.898.337.226.676.40(uA)R RMW RMW@V leakage Reverse CurrentPulse Peak (A)Vc(V)(mA)BR MAX CurrentMax.BR MIN @IMin.Volgtage Breakdown (V)(BI)(Uni)Voltage Stand-Off Reverse Maximum Clamping V TPP(V)V @I Volgtage Breakdown Test (V)V T Volgtage @I PP 5KP5.0A 5KP5.0CA 5.0 7.25 10 9.2 543.5 1000.0 5KP6.0A 5KP6.0CA 6.0 7.67 10 10.3 485.4 1000.05KP6.5A 5KP6.5CA 6.58.30 10 11.2 446.4 500.05KP7.0A 5KP7.0CA 7.0 7.78 8.95 10 416.7 200.0 5KP7.5A 5KP7.5CA 7.5 9.58 1.0 387.6 50.0 5KP8.0A 5KP8.0CA 8.0 10.23 1.0 367.6 10.0 5KP8.5A 5KP8.5CA 8.5 10.82 1.0 347.2 5.05KP9.0A 5KP9.0CA 9.0 11.5 1.0 15.4 324.7 5.05KP10A 5KP10CA 10 11.112.8 1.0 17.0 294.1 5.0 5KP11A 5KP11CA 11 14.0 1.0 18.2 274.7 5.0 5KP12A 5KP12CA 12 13.3 15.3 1.0 19.9 251.3 5.0 5KP13A 5KP13CA 13 14.4 16.5 1.0 21.5 232.6 5.0 5KP14A 5KP14CA 14 15.6 17.9 1.0 23.2 215.5 5.0 5KP15A 5KP15CA 15 16.7 19.2 1.0 24.4204.95.0 5KP16A 5KP16CA 16 17.8 20.5 1.0 26.0 192.3 5.0 5KP17A 5KP17CA 17 18.9 21.7 1.0 27.6 181.2 5.0 5KP18A 5KP18CA 18 20.0 23.3 1.0 29.2 171.2 5.0 5KP20A 5KP20CA 20 22.2 25.5 1.0 32.4 154.3 5.0 5KP22A 5KP22CA 22 24.4 28.0 1.0 35.5 140.8 5.0 5KP24A 5KP24CA 24 26.7 30.7 1.0 38.9 128.5 5.0 5KP26A 5KP26CA 26 28.9 33.2 1.0 42.1 118.8 5.0 5KP28A 5KP28CA 28 31.1 35.8 1.0 45.4 110.1 5.0 5KP30A 5KP30CA 30 33.3 38.3 1.0 48.4 103.3 5.0 5KP33A 5KP33CA33 36.7 42.2 1.0 53.3 93.8 5.0 5KP36A5KP36CA 36 40.0 46.0 1.0 58.1 86.1 5.0 5KP40A 5KP40CA 40 44.4 51.1 1.0 64.5 77.5 5.0 5KP43A 5KP43CA 4347.8 54.9 1.0 69.4 72.0 5.0 5KP45A 5KP45CA 45 50.0 57.5 1.0 72.7 68.85.0 5KP48A 5KP48CA 48 53.3 61.3 1.0 77.4 64.6 5.0 5KP51A 5KP51CA 51 56.7 65.2 1.0 82.4 60.7 5.0 5KP54A 5KP54CA 54 60.0 69.0 1.0 87.1 57.4 5.0 5KP58A 5KP58CA 58 64.4 74.1 1.0 93.6 53.4 5.05KP60A 5KP60CA 60 66.7 76.7 1.0 96.8 51.7 5.05KP64A 5KP64CA 64 81.8 1.0 103 48.5 5.0 5KP70A 5KP70CA 70 77.8 89.5 1.0 113 44.2 5.0 5KP75A 5KP75CA 75 95.8 1.0 121 41.3 5.0 5KP78A 5KP78CA 78 99.7 1.0 12639.75.05KP85A 5KP85CA 85 108.2 1.0 137 36.5 5.0 5KP90A 5KP90CA 90100 115.5 1.0 146 34.2 5.05KP100A 5KP100CA 100 111 128.0 1.0 162 30.9 5.0 5KP110A 5KP110CA 110 122 140.51.0 177 28.2 5.0 5KP120A 5KP120CA120133 153.0 1.0 193 25.9 5.0 5KP130A 5KP130CA 130144 165.5 1.0 209 23.9 5.0 5KP150A 5KP150CA 150 167 192.5 1.0 243 20.6 5.0 5KP160A 5KP160CA 160 178 205.0 1.0 259 19.3 5.0 5KP170A 5KP170CA 170 189 217.5 1.0 275 18.2 5.0 5KP180A 5KP180CA 180 200 230.4 1.0 290 17.2 5.0 5KP190A 5KP190CA 190211243.21.030616.35.0TYPE5KP190A110100200100100010,000100,000V ,REVERSE STANDOFF VOLTAGE (V)Fig.2Typical Junction CapacitanceRWM C ,C A P A C I T A N C E (p F )j0.11.010100100010,0001.0101001000T PULSE WIDTH (s)Fig.3Pulse Derating CurveP ,µP ,P E A K P U L S E P O W E R (k W )P25507510012515017520002.04.06.08.0T ,LEAD TEMPERATURE (C)Fig.5Steady State Power DeratingL °P ,S T E A D Y S T A T E P O W E R D I S S I P A T I O N (W )D 02550751001251501752001007550250T ,AMBIENT TEMPERATURE (C)Fig.4Pulse Derating CurveA °P E A K P U L S E D E R A T I N G I N %O F P E A K P O W E R O R C U R R E N T123I ,PE A K P U L S E C U R R E N T (%I )P p p t,TIME (ms)Fig.1Pulse Waveform5KP190A。
