关于笔记本维修实战运用电子电路基础理论讲解

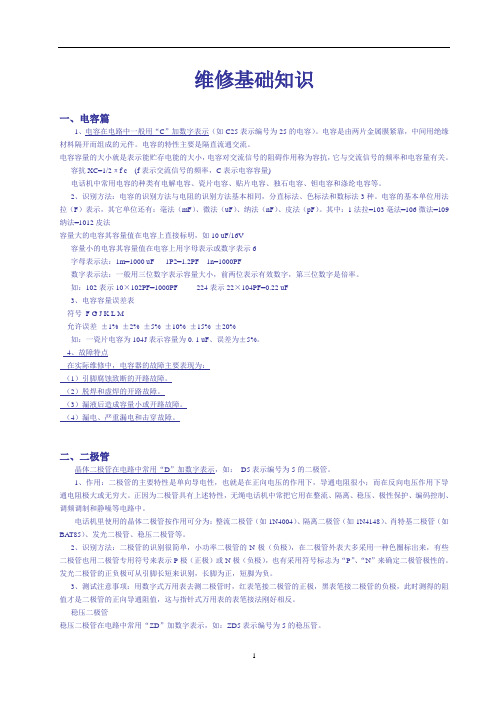

维修基础知识一、电容篇1、电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示6字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF3、电容容量误差表符号F G J K L M允许误差±1% ±2% ±5% ±10% ±15% ±20%如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。

4、故障特点在实际维修中，电容器的故障主要表现为：（1）引脚腐蚀致断的开路故障。

（2）脱焊和虚焊的开路故障。

（3）漏液后造成容量小或开路故障。

（4）漏电、严重漏电和击穿故障。

二、二极管晶体二极管在电路中常用“D”加数字表示，如：D5表示编号为5的二极管。

1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。

笔记本电路基础及维修电子电路基础第一部分电路基本概念一、电压1、直流：用DC表示，电压方向不变、大小不变、由正向负、由高到低的电流被称作直流。

如笔记本电池14-16V，笔记本适配器19V。

都是直流。

2、交流：用AC表示，电压电流大小可变，电流的方向随时间变化而周期变化的电流被称作交流。

***电源主板接口里的白线是-5V，所有电流的方向是由地线（0V）流向白线（-5V）。

***220V的正弦交流电，频率为50HZ，通常被称作市电。

***用电池供电的设备通常都是直流，且用电量比较小。

用电量较大的一般都是交流供电。

图1 交流电的正弦波形图。

交流电的有效值，也被简称为交流电的值 V=220的交流电*根号2≈311V，正负加在一起，有622V 左右的电压。

因此，在元件的代换过程中，要考虑元件的耐压值是否足够。

二、电流主要分为直流和交流。

电流在电路中流动：1、有电压才会有电流。

2、有电压不一定就会有电流，因为电路一定要闭合。

***笔记本的供电回路中，各部分的供电电路都是并连在电池的正极和负极之间的。

三、频率频率是单位时间内周期变化的次数。

用F表示，单位是赫兹（Hz）。

1GHz = 103 MHz = 106 KHz = 109Hz周期是物体工作一次所需的时间。

单位是秒（S）。

1S=103mS=106uS=109nS***市电的频率f=50Hz***CPU的频率在20亿次左右，超级计算机可以达到一千万亿次左右。

四、地线：用GND表示，***笔记本第地线与电池的负极和适配器的负极相连接，与大地不连接。

且只有一个地线，也是所有回路的公共端。

***地线在有些设备中，并不是唯一的，（比如CRT显示器等）也不一定是接地的。

因此，有冷底板和热底板之分。

***地线是所有电压的公共回路，是电压的公共参考点。

我们测量电压时，主要考虑的电压差，地线是否带点并不在考虑范围之内。

五、电路电路主要分为模拟电路和数字电路。

电路中电压或电流的变化，叫做信号。

关于笔记本维修实战运用电子电路基础理论讲解:笔记本维修对于基础是重重之重,1。

电路和电路的基本物理量,电路。

电路元件和电路模型,电流,电压及参考方向,电路功率。

1。

什么叫电路?电路是为了实现某种应用目的,将若干电工,电子器件或设备按一定的方向相互连接所组成的整体。

电路的形式分两类:强电和弱电两类。

什么叫强电?由于电压较高,电流和功率较大,习惯上称强电什么叫弱电?用于进行电信号的传输和处理,通常电路电压较低,电流和功率较小, 习惯上称弱电。

那么电路是由电源,负载和连接导线三个基本组成部分。

这里解释下什么叫负载?将一种能量转换成另一种形式的能量的元器件或设备,统称:负载用于构成电路的电工,电子元器件或设备统称实际电路元件。

用实际元件构成的电路也称实际电路。

为了便于进行电路分析, 常采用一些理想的电路元件来表现实际元件的特性, 称为:实际电路模型。

一个实际元件的性质, 可以用一个理想元件或几个理想元件的组合来表示,根据与实际元件的近似程度,一个实际元件可以建立不同的形式的模型。

什么叫等效电路?将实际电路中的各种实际元件都由相应的模型表示后,就构成了实际电路的电路模型, 也就是说:电路模型是由一些理想电路元件相互连接而构成的整体。

是实际电路的一种等效表示,那么我们就叫他为等效电路。

电流是怎么形成的?电路中带电粒子在电源的作用下有规则的移动从而形式电流。

金属导体中的带电粒子是自由电子, 半导体中的带电粒子自由电子和空穴, 电解液体中的带粒子是正负离子, 因此电流可以是负电荷。

也可以是正电荷或者两者兼有的定向运动。

习惯上正电荷的移动方向为电流的实际方向。

笔记本维修基础知识讲解随着科技的迅猛发展，笔记本电脑成为人们生活和工作中不可或缺的工具。

然而，由于使用频率和负荷的增加，笔记本电脑的故障也越来越常见。

为了帮助大家更好地了解笔记本电脑的维修基础知识，本文将从硬件故障、软件问题和常见故障排除等方面进行讲解，以便读者能够在面对笔记本电脑故障时能够有一定的自救能力。

一、硬件故障1. 显示器问题显示器是笔记本电脑最重要的部件之一，常见的故障包括屏幕闪烁、色彩失真、黑屏等。

解决方法可以从以下几个方面入手：- 调节亮度和对比度：通过调节亮度和对比度来解决显示屏过暗或过亮的问题；- 检查连接线和接口：确保显示器连接线没有松动或损坏，尝试更换连接线或接口；- 更新显卡驱动程序：及时更新显卡驱动程序可以解决一些显示器兼容性问题。

2. 键盘故障键盘问题是笔记本电脑常见的硬件故障之一，例如键盘上的某些按键无法使用或键盘无法正常工作。

以下是一些解决方法：- 清洁键盘：用吹气罐或毛刷清洁键盘上的灰尘和杂物；- 检查键盘线缆：确认键盘线缆没有松动或损坏，尝试重新连接或更换键盘线缆；- 更新键盘驱动程序：有时，键盘驱动程序过时可能导致键盘无法正常工作，更新驱动程序可能有助于解决问题。

二、软件问题1. 系统崩溃和蓝屏系统崩溃和蓝屏是笔记本电脑常见的软件问题，一般由系统文件损坏、不兼容的驱动程序等原因引起。

以下是一些建议：- 重新启动电脑：有时，简单的重新启动电脑就可以解决系统崩溃和蓝屏问题；- 恢复系统：使用系统自带的恢复功能将系统恢复到之前的状态；- 更新驱动程序：通过更新驱动程序来解决驱动程序不兼容导致的问题。

2. 病毒感染笔记本电脑与互联网连接，存在病毒感染的风险。

以下是一些建议：- 安装杀毒软件：及时安装杀毒软件并进行病毒扫描；- 更新操作系统和软件：及时更新操作系统和软件可以修复一些已知漏洞，提高系统的安全性；- 谨慎浏览网页和下载文件：避免访问不安全的网站和下载可疑的文件，以减少病毒感染的风险。

电脑维修技术中的电路分析方法在现代社会中，电脑已经成为人们生活与工作中不可或缺的重要工具。

然而，由于其复杂的结构和功能，电脑在使用过程中难免会遇到各种问题，其中电路故障是最常见的一种情况。

因此，了解电路分析的方法对于电脑维修技术人员来说至关重要。

本文将探讨几种常见的电路分析方法，以帮助电脑维修技术人员更好地解决电路故障。

一、电路原理图的分析电路原理图是电路设计者使用专业软件进行设计过程中所绘制的图纸。

通过分析电路原理图，可以了解电路中各个元件的连接方式、工作原理以及信号传输路径，并通过判断元件工作状态是否正确来进一步定位故障点。

在电路原理图的分析过程中，需要掌握各种常见的装置符号以及电路理论知识。

通过对电路原理图进行逐层分析，可以逐步排除故障点。

对于多层复杂的电路来说，可以通过对比已知的工作电路和故障电路来进行差异性分析，进而定位故障点。

二、信号源追踪法信号源追踪法是一种常用的电路分析方法，它通过跟踪信号源的传输路径来定位故障点。

首先，使用示波器等工具进行电路信号的输入与输出检测，然后，将信号源输入到电路中，通过逐步跟踪信号的流动路径，观察信号在电路中的各个节点是否正常。

当信号无法正常传输到下一个节点时，可以确定当前节点存在故障。

通过此方法，可以逐步缩小故障范围，快速定位到具体的故障元件。

在实际应用中，信号源追踪法可以结合其他电路分析方法一起使用，以更准确地确定故障点。

三、替换法替换法是一种简单而有效的电路分析方法。

它通过替换电路中的元件，观察故障是否被排除，从而确定具体的故障元件。

在使用替换法时，需要将故障元件先替换成一个正常的元件，然后逐个替换其他元件，观察故障是否得到解决。

当某个元件被替换后，故障得到解决，就可以确定这个元件是故障原因所在。

此方法的优点是简单易行，但需要保证替换元件的正确性，以避免其他环节产生新的故障。

四、神经网络故障诊断神经网络故障诊断是一种利用人工智能技术进行电路分析的方法。

笔记本电脑维修技术的基本原理与使用教程随着信息技术的飞速发展，笔记本电脑已经成为人们工作和生活中不可或缺的工具。

然而，随着使用时间的增加，笔记本电脑也会出现各种各样的故障和问题。

本文将介绍笔记本电脑维修技术的基本原理以及常见问题的解决方法，帮助读者了解如何自行维修笔记本电脑。

一、基本原理1.1 硬件原理笔记本电脑的硬件主要包括中央处理器（CPU）、内存（RAM）、硬盘、显示屏、键盘、鼠标、电池等组件。

而维修笔记本电脑的第一步就是了解这些硬件组件的基本工作原理。

首先，中央处理器（CPU）是笔记本电脑的大脑，负责执行计算机指令和处理数据。

内存（RAM）是临时存储器，用于暂时保存计算机程序和数据。

硬盘用于永久存储数据，包括操作系统和用户的文件。

显示屏显示图像和文字，键盘和鼠标用于输入指令和操作。

在维修笔记本电脑时，我们需要了解这些硬件组件之间的联系和工作原理，以便能够准确诊断和修复故障。

1.2 软件原理除了硬件，笔记本电脑的维修还涉及到软件方面的问题。

软件是指安装在笔记本电脑上的各种应用程序和操作系统。

操作系统是控制和管理计算机硬件和软件资源的核心程序，常见的操作系统包括Windows、Mac OS和Linux等。

应用程序是用户使用电脑进行各种操作的软件，如办公软件、游戏和各种工具软件等。

在维修笔记本电脑时，我们需要了解软件的安装、卸载、配置和故障排除等方面的知识，以便能够帮助用户解决软件问题。

二、常见问题及解决方法2.1 电脑无法开机当你按下电源按钮后，电脑没有任何反应时，可能是以下几个原因导致的：首先，检查电源适配器是否正常连接，并且插座是否通电。

如果适配器有损坏或插座没有电，可以更换适配器或者更换插座。

其次，检查电池是否充电，如果电池电量过低也会导致电脑无法开机。

可以尝试使用电源适配器进行供电，或者更换新电池。

最后，如果以上两个因素都没有问题，可能是电脑硬件故障引起的，建议联系专业维修人员进行检修。

笔记本维修常用电路知识作者：300B其实维修用到的电路知识都是很简单的，甚至只是模拟电路数字电路中的一部分。

不需要繁琐的数学运算，只需懂得原理即能对笔记本电路进行深入的分析。

在此写一篇笔记本维修常用的电路知识总结，供刚入门的以及修了很多年笔记本却对电路了解甚浅的朋友参考。

本文撰文匆忙，难免出现纰漏，如有不准确的地方，请读者见谅。

如需转载，请素质标明转自不凡修维修论坛，谢谢！1.电阻串联分压：假设电路某条支路中串联两个电阻R1,R2。

根据欧姆定律：I=U/R 以及串联电路中通过R1的电流等于通过R2的电流。

所以U1/U2=R1/R2 (U1为R1两端电压，U2为R2两端电压) 举例说明：DELL D600隔离保护电路：从适配器送来的19V电压+DC_IN想要转化成下一级电压DC_IN+，Q49必须导通。

Q49为P沟道MOS管，G极电压必须低于S极10V以上，才能导通(Rds= 9 mΩ)。

也就是图中B 点电压必须低于A点电压10V以上。

由图可知A点电压=19V(适配器电压)B点电压计算方法为：(Ua-Ub)/Ub=R29/R30（注：R29两端电压为Ua-Ub）Ub=(Ua*R30)/(R29+R30)=19*47/287V=3.1V 所以Q49的G极为3.1V，远低于S极19V电压，所以Q49完全导通，适配器电压通过第一个隔离管Q49，DC_IN+为19V。

笔者曾经修到过一台D600，故障为无待机。

经测适配器电压没有通过隔离保护，DC_IN+电压为0V，再测B点电压为19V，明显不正常，经测量电阻R30阻值无穷大，更换47K电阻,故障修复。

2.笔记本中的三极管与场效应管在此我认为没有必要用模拟电路中的等效微变电路来解释这两个笔记本电路中频频出现的重要元件，因为笔记本中的三极管和场效应管均不是用于放大电路。

笔记本讨论最多的是供电的开启关闭以及信号的高低电平转换，这两个元件在笔记本中电路中大多用途可以总的归结为开关作用！三极管与场效应管有诸多不同，比如三极管是电流控制元件场效应管是电压控制元件等等，但是笔记本中，他们的作用都是开关作用！为什么这么说，因为在笔记本中三极管工作在饱和区，以NPN型三极管为例：Ub>Uc>Ue 此时NPN型三极管像是一个受B极（基极）电压控制的开关，高电平开启。
