数字电子技术基础期末考试卷B卷答案

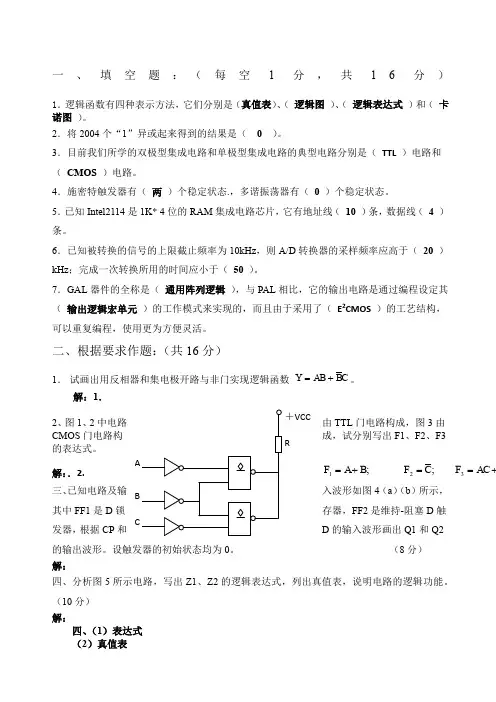

一、填空题：（每空1分，共16分）1．逻辑函数有四种表示方法，它们分别是（真值表）、（ 逻辑图 ）、（ 逻辑表达式 ）和（ 卡诺图 ）。

2．将2004个“1”异或起来得到的结果是（ 0 ）。

3．目前我们所学的双极型集成电路和单极型集成电路的典型电路分别是（ TTL ）电路和（ CMOS ）电路。

4．施密特触发器有（ 两 ）个稳定状态.，多谐振荡器有（ 0 ）个稳定状态。

5．已知Intel2114是1K* 4位的RAM 集成电路芯片，它有地址线（ 10 ）条，数据线（ 4 ）条。

6．已知被转换的信号的上限截止频率为10kHz ，则A/D 转换器的采样频率应高于（ 20 ）kHz ；完成一次转换所用的时间应小于（ 50 ）。

7．GAL 器件的全称是（ 通用阵列逻辑 ），与PAL 相比，它的输出电路是通过编程设定其（ 输出逻辑宏单元 ）的工作模式来实现的，而且由于采用了（ E 2CMOS ）的工艺结构，可以重复编程，使用更为方便灵活。

二、根据要求作题：（共16分）1． 试画出用反相器和集电极开路与非门实现逻辑函数 C B AB Y +=。

解：1．2、图1、2中电路由TTL 门电路构成，图3由CMOS 门电路构成，试分别写出F1、F2、F3的表达式。

AC F C F B A F +==+=321;;解：．2.三、已知电路及输入波形如图4（a ）（b ）所示，其中FF1是D 锁存器，FF2是维持-阻塞D 触发器，根据CP 和D 的输入波形画出Q1和Q2的输出波形。

设触发器的初始状态均为0。

（8分）解：四、分析图5所示电路，写出Z1、Z2的逻辑表达式，列出真值表，说明电路的逻辑功能。

（10分）解：四、（1）表达式（2）真值表R ＋VCC（3）逻辑功能为：全减器五、设计一位8421BCD 码的判奇电路，当输入码为奇数时，输出为1，否则为0。

要求使用两种方法实现：（1）用最简与非门实现，画出逻辑电路图；（2）用一片8选1数据选择器74LS151加若干门电路实现，画出电路图。

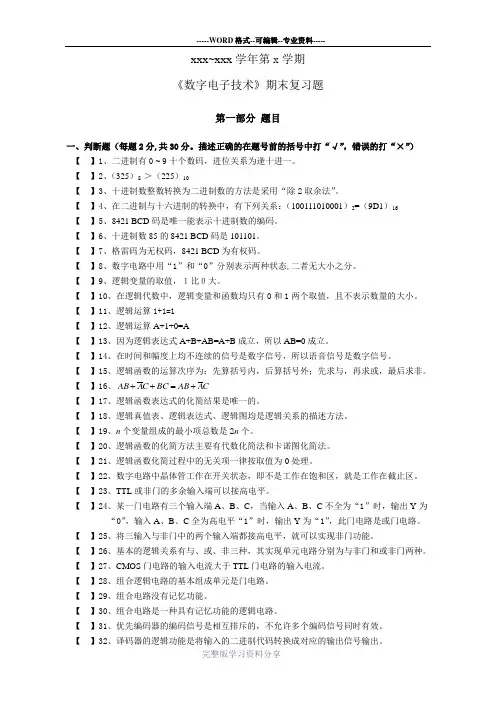

xxx~xxx学年第x学期《数字电子技术》期末复习题第一部分题目一、判断题（每题2分,共30分。

描述正确的在题号前的括号中打“√”，错误的打“×”）【】1、二进制有0 ~ 9十个数码，进位关系为逢十进一。

【】2、（325）8 ＞（225）10【】3、十进制数整数转换为二进制数的方法是采用“除2取余法”。

【】4、在二进制与十六进制的转换中，有下列关系：（100111010001）2=（9D1）16【】5、8421 BCD码是唯一能表示十进制数的编码。

【】6、十进制数85的8421 BCD码是101101。

【】7、格雷码为无权码，8421 BCD为有权码。

【】8、数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。

【】9、逻辑变量的取值，１比０大。

【】10、在逻辑代数中，逻辑变量和函数均只有0和1两个取值，且不表示数量的大小。

【】11、逻辑运算1+1=1【】12、逻辑运算A+1+0=A【】13、因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。

【】14、在时间和幅度上均不连续的信号是数字信号，所以语音信号是数字信号。

【】15、逻辑函数的运算次序为：先算括号内，后算括号外；先求与，再求或，最后求非。

【】16、AB A C BC AB A C++=+【】17、逻辑函数表达式的化简结果是唯一的。

【】18、逻辑真值表、逻辑表达式、逻辑图均是逻辑关系的描述方法。

【】19、n个变量组成的最小项总数是2n个。

【】20、逻辑函数的化简方法主要有代数化简法和卡诺图化简法。

【】21、逻辑函数化简过程中的无关项一律按取值为0处理。

【】22、数字电路中晶体管工作在开关状态，即不是工作在饱和区，就是工作在截止区。

【】23、TTL或非门的多余输入端可以接高电平。

【】24、某一门电路有三个输入端A、B、C，当输入A、B、C不全为“1”时，输出Y为“0”，输入A、B、C全为高电平“1”时，输出Y为“1”，此门电路是或门电路。

xxx~xxx学年第x学期《数字电子技术》期末复习题第一部分题目一、判断题（每题2分,共30分。

描述正确的在题号前的括号中打“√”，错误的打“×”）【】1、二进制有0 ~ 9十个数码，进位关系为逢十进一。

【】2、（325）8 ＞（225）10【】3、十进制数整数转换为二进制数的方法是采用“除2取余法”。

【】4、在二进制与十六进制的转换中，有下列关系：（100111010001）2=（9D1）16【】5、8421 BCD码是唯一能表示十进制数的编码。

【】6、十进制数85的8421 BCD码是101101。

【】7、格雷码为无权码，8421 BCD为有权码。

【】8、数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。

【】9、逻辑变量的取值，１比０大。

【】10、在逻辑代数中，逻辑变量和函数均只有0和1两个取值，且不表示数量的大小。

【】11、逻辑运算1+1=1【】12、逻辑运算A+1+0=A【】13、因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。

【】14、在时间和幅度上均不连续的信号是数字信号，所以语音信号是数字信号。

【】15、逻辑函数的运算次序为：先算括号内，后算括号外；先求与，再求或，最后求非。

【】16、AB A C BC AB A C++=+【】17、逻辑函数表达式的化简结果是唯一的。

【】18、逻辑真值表、逻辑表达式、逻辑图均是逻辑关系的描述方法。

【】19、n个变量组成的最小项总数是2n个。

【】20、逻辑函数的化简方法主要有代数化简法和卡诺图化简法。

【】21、逻辑函数化简过程中的无关项一律按取值为0处理。

【】22、数字电路中晶体管工作在开关状态，即不是工作在饱和区，就是工作在截止区。

【】23、TTL或非门的多余输入端可以接高电平。

【】24、某一门电路有三个输入端A、B、C，当输入A、B、C不全为“1”时，输出Y为“0”，输入A、B、C全为高电平“1”时，输出Y为“1”，此门电路是或门电路。

xxx~xxx学年第x学期《数字电子技术》期末复习题第一部分题目一、判断题（每题2分,共30分。

描述正确的在题号前的括号中打“√”，错误的打“×”）【】1、二进制有0 ~ 9十个数码，进位关系为逢十进一。

【】2、（325）8 ＞（225）10【】3、十进制数整数转换为二进制数的方法是采用“除2取余法”。

【】4、在二进制与十六进制的转换中，有下列关系：（100111010001）2=（9D1）16【】5、8421 BCD码是唯一能表示十进制数的编码。

【】6、十进制数85的8421 BCD码是101101。

【】7、格雷码为无权码，8421 BCD为有权码。

【】8、数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。

【】9、逻辑变量的取值，１比０大。

【】10、在逻辑代数中，逻辑变量和函数均只有0和1两个取值，且不表示数量的大小。

【】11、逻辑运算1+1=1【】12、逻辑运算A+1+0=A【】13、因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。

【】14、在时间和幅度上均不连续的信号是数字信号，所以语音信号是数字信号。

【】15、逻辑函数的运算次序为：先算括号内，后算括号外；先求与，再求或，最后求非。

【】16、AB A C BC AB A C++=+【】17、逻辑函数表达式的化简结果是唯一的。

【】18、逻辑真值表、逻辑表达式、逻辑图均是逻辑关系的描述方法。

【】19、n个变量组成的最小项总数是2n个。

【】20、逻辑函数的化简方法主要有代数化简法和卡诺图化简法。

【】21、逻辑函数化简过程中的无关项一律按取值为0处理。

【】22、数字电路中晶体管工作在开关状态，即不是工作在饱和区，就是工作在截止区。

【】23、TTL或非门的多余输入端可以接高电平。

【】24、某一门电路有三个输入端A、B、C，当输入A、B、C不全为“1”时，输出Y为“0”，输入A、B、C全为高电平“1”时，输出Y为“1”，此门电路是或门电路。

）级班（业专、化简、证明、分析综合题: （每小题10分，共70分）1 .写出函数F (A,B,C,D) = A B C D E的反函数。

F =2.证明逻辑函数式相等: BC D D(B C)(AD B) = B D数字电子技术基础期末考试试卷课程名称数字电子技术基础 B ______ 卷考试形式闭卷考核类型考试本试卷共3 大题，卷面满分100分，答题时间120分钟。

1. 时序逻辑电路一般由_______________ 和 _______________ 两分组成。

2. 十进制数（56）10转换为二进制数为__________ 和十六进制数为___________3. 串行进位加法器的缺点是_________ ，想速度高时应采用____________ 加法器'4. 多谐振荡器是一种波形________ 电路，它没有稳态，只有两个_______________5. 用6个D触发器设计一个计数器，则该计数器的最大模值M __________________3. 已知逻辑函数F= E( 3,5,8,9 , 10, 12) +E d(0,1,2)(1)化简该函数为最简与或式：(2)画出用两级与非门实现的最简与或式电路图:4. 555定时器构成的多谐振动器图1所示，已知R1=1K Q, R2=8.2K Q, C=0.1卩F试求脉冲宽度T,振荡频率f和占空比qRiR2Ucc8 43 Hilo 5552 5]==0*0 wF5.某地址译码电路如图2所示，当输入地址变量A7-A0的状态分别为什么状态时，Y 1、Y 分别才为低电平（被译中）oAr As As Ai A36•触发器电路就输入信号的波形如图 3所示，试分别写出D 触发器的Q 和Q1 的表达式，并画出其波形。

CP_jn_TL_n_TL-TLRd AO E QI7. D=n+1Q已知电路如图4所示，试写出：Q i =①驱动方程;②状态方程;③输出方程;④状态表；⑤电路功能。

xxx~xxx学年第x学期《数字电子技术》期末复习题第一部分题目一、判断题（每题2分,共30分。

描述正确的在题号前的括号中打“√”，错误的打“×”）【】1、二进制有0 ~ 9十个数码，进位关系为逢十进一。

【】2、（325）8 ＞（225）10【】3、十进制数整数转换为二进制数的方法是采用“除2取余法”。

【】4、在二进制与十六进制的转换中，有下列关系：（100111010001）2=（9D1）16【】5、8421 BCD码是唯一能表示十进制数的编码。

【】6、十进制数85的8421 BCD码是101101。

【】7、格雷码为无权码，8421 BCD为有权码。

【】8、数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。

【】9、逻辑变量的取值，１比０大。

【】10、在逻辑代数中，逻辑变量和函数均只有0和1两个取值，且不表示数量的大小。

【】11、逻辑运算1+1=1【】12、逻辑运算A+1+0=A【】13、因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。

【】14、在时间和幅度上均不连续的信号是数字信号，所以语音信号是数字信号。

【】15、逻辑函数的运算次序为：先算括号内，后算括号外；先求与，再求或，最后求非。

【】16、AB A C BC AB A C++=+【】17、逻辑函数表达式的化简结果是唯一的。

【】18、逻辑真值表、逻辑表达式、逻辑图均是逻辑关系的描述方法。

【】19、n个变量组成的最小项总数是2n个。

【】20、逻辑函数的化简方法主要有代数化简法和卡诺图化简法。

【】21、逻辑函数化简过程中的无关项一律按取值为0处理。

【】22、数字电路中晶体管工作在开关状态，即不是工作在饱和区，就是工作在截止区。

【】23、TTL或非门的多余输入端可以接高电平。

【】24、某一门电路有三个输入端A、B、C，当输入A、B、C不全为“1”时，输出Y为“0”，输入A、B、C全为高电平“1”时，输出Y为“1”，此门电路是或门电路。

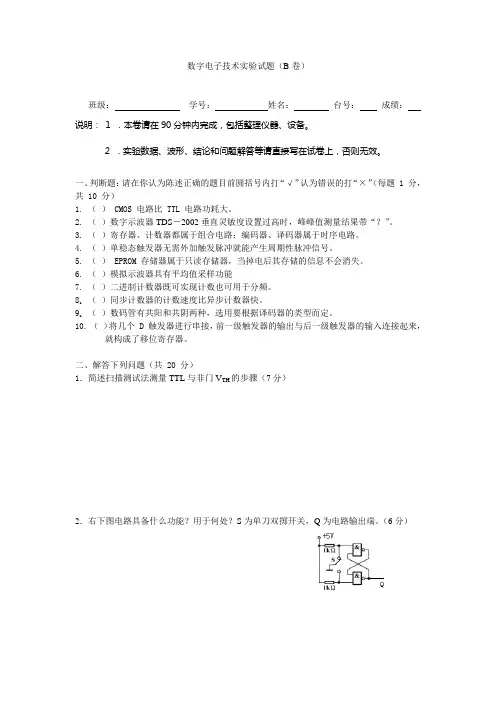

数字电子技术实验试题（B卷）班级：学号：姓名：台号：成绩：说明：1 ．本卷请在90分钟内完成，包括整理仪器、设备。

2 ．实验数据、波形、结论和问题解答等请直接写在试卷上，否则无效。

一、判断题：请在你认为陈述正确的题目前圆括号内打“√”认为错误的打“×”（每题 1 分，共 10 分）1.（） CMOS 电路比 TTL 电路功耗大。

2.（）数字示波器TDS－2002垂直灵敏度设置过高时，峰峰值测量结果带“？”。

3.（）寄存器、计数器都属于组合电路；编码器、译码器属于时序电路。

4.（）单稳态触发器无需外加触发脉冲就能产生周期性脉冲信号。

5.（） EPROM 存储器属于只读存储器，当掉电后其存储的信息不会消失。

6.（）模拟示波器具有平均值采样功能7.（）二进制计数器既可实现计数也可用于分频。

8. （）同步计数器的计数速度比异步计数器快。

9. （）数码管有共阳和共阴两种，选用要根据译码器的类型而定。

10. （）将几个 D 触发器进行串接，前一级触发器的输出与后一级触发器的输入连接起来，就构成了移位寄存器。

二、解答下列问题（共 20 分）1．简述扫描测试法测量TTL与非门V TH的步骤（7分）2．右下图电路具备什么功能？用于何处？S为单刀双掷开关，Q为电路输出端。

（6分）3．四位二进制同步计数器74LS161 “同步”的含义是指什么？计数器的连接如下图，当工作稳定后，请画出输出端QA 、QB 、QC 、QD 的波形。

三、实验设计（70分）用JK 触发器设计一个计数器输出4位2进制数Q4 Q3 Q2 Q1按以下规律变化：设计一控制电路，将计数器的输出作为输入，当Q4Q3Q1Q1为1001、1010时 输出Y 为0；其余六个状态输出Y 为1，要求器件数量最少。

1．计数器、控制电路完整地理论推导，画出实验电路原理图。

（25分）可用器材包括：四位二进制计数器74LS161一片，双 J-K 触发器74LS73两片、四2输入与非门74LS00两片；四2输入与非门CD4011一片、四2输入或非门74LS02一片、四2输入与门74LS08一片、四2输入或门74LS32一片、异或门74LS86一片。

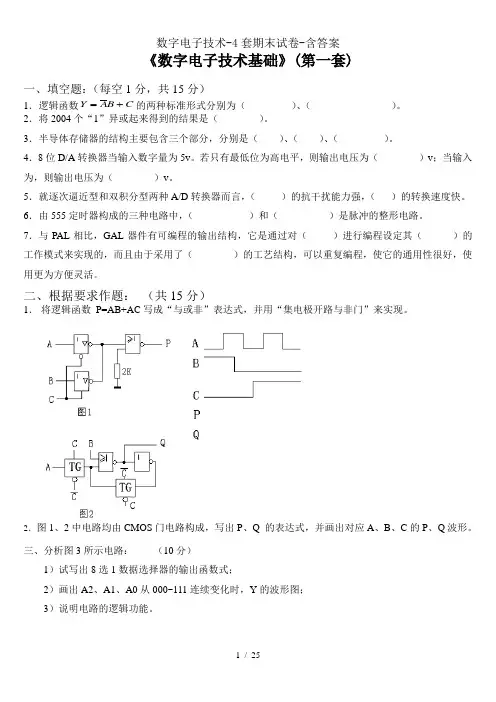

《数字电子技术基础》(第一套)一、填空题：（每空1分，共15分）=+的两种标准形式分别为（）、（）。

1．逻辑函数Y AB C2．将2004个“1”异或起来得到的结果是（）。

3．半导体存储器的结构主要包含三个部分，分别是（）、（）、（）。

4．8位D/A转换器当输入数字量为5v。

若只有最低位为高电平，则输出电压为（）v；当输入为，则输出电压为（）v。

5．就逐次逼近型和双积分型两种A/D转换器而言，（）的抗干扰能力强，（）的转换速度快。

6．由555定时器构成的三种电路中，（）和（）是脉冲的整形电路。

7．与PAL相比，GAL器件有可编程的输出结构，它是通过对（）进行编程设定其（）的工作模式来实现的，而且由于采用了（）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。

二、根据要求作题：（共15分）1．将逻辑函数P=AB+AC写成“与或非”表达式，并用“集电极开路与非门”来实现。

2．图1、2中电路均由CMOS门电路构成，写出P、Q 的表达式，并画出对应A、B、C的P、Q波形。

三、分析图3所示电路：（10分）1）试写出8选1数据选择器的输出函数式；2）画出A2、A1、A0从000~111连续变化时，Y的波形图；3）说明电路的逻辑功能。

四、设计“一位十进制数”的四舍五入电路（采用8421BCD码）。

要求只设定一个输出，并画出用最少“与非门”实现的逻辑电路图。

（15分）五、已知电路及CP、A的波形如图4(a) (b)所示，设触发器的初态均为“0”，试画出输出端B和C的波形。

（8分）BC六、用T触发器和异或门构成的某种电路如图5(a)所示，在示波器上观察到波形如图5(b)所示。

试问该电路是如何连接的？请在原图上画出正确的连接图，并标明T的取值。

（6分）七、图6所示是16*4位ROM和同步十六进制加法计数器74LS161组成的脉冲分频电路。

ROM中的数据见表1所示。

试画出在CP信号连续作用下的D3、D2、D1、D0输出的电压波形，并说明它们和CP 信号频率之比。

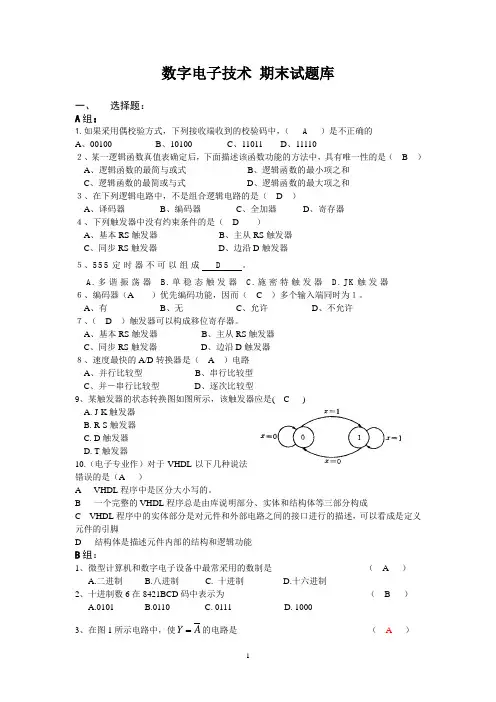

数字电子技术期末试题库一、选择题：A组：1.如果采用偶校验方式，下列接收端收到的校验码中，（ A ）是不正确的A、00100B、10100C、11011D、11110２、某一逻辑函数真值表确定后，下面描述该函数功能的方法中，具有唯一性的是（B）A、逻辑函数的最简与或式B、逻辑函数的最小项之和C、逻辑函数的最简或与式D、逻辑函数的最大项之和３、在下列逻辑电路中，不是组合逻辑电路的是（D）A、译码器B、编码器C、全加器D、寄存器４、下列触发器中没有约束条件的是（D）A、基本RS触发器B、主从RS触发器C、同步RS触发器D、边沿D触发器５、555定时器不可以组成D。

A.多谐振荡器B.单稳态触发器C.施密特触发器D.J K触发器６、编码器（A）优先编码功能，因而（C）多个输入端同时为１。

A、有B、无C、允许D、不允许７、（D）触发器可以构成移位寄存器。

A、基本RS触发器B、主从RS触发器C、同步RS触发器D、边沿D触发器８、速度最快的A/D转换器是（A）电路A、并行比较型B、串行比较型C、并－串行比较型D、逐次比较型9、某触发器的状态转换图如图所示，该触发器应是( C )A. J-K触发器B. R-S触发器C. D触发器D. T触发器10.（电子专业作）对于VHDL以下几种说法错误的是（A ）A VHDL程序中是区分大小写的。

B 一个完整的VHDL程序总是由库说明部分、实体和结构体等三部分构成C VHDL程序中的实体部分是对元件和外部电路之间的接口进行的描述，可以看成是定义元件的引脚D 结构体是描述元件内部的结构和逻辑功能B组：1、微型计算机和数字电子设备中最常采用的数制是--------------------------------（ A ）A.二进制B.八进制C. 十进制D.十六进制2、十进制数6在8421BCD码中表示为-------------------------------------------------（ B ）A.0101B.0110C. 0111D. 10003、在图1所示电路中，使__AY 的电路是---------------------------------------------（ A ）A. ○1B. ○2C. ○3D. ○44、接通电源电压就能输出矩形脉冲的电路是------------------------------------------（ D ）A. 单稳态触发器B. 施密特触发器C. D触发器D. 多谐振荡器5、多谐振荡器有-------------------------------------------------------------------------------（ C ）A. 两个稳态B. 一个稳态C. 没有稳态D. 不能确定6、已知输入A、B和输出Y的波形如下图所示，则对应的逻辑门电路是-------（ D ）A. 与门B. 与非门C. 或非门D. 异或门7、下列电路中属于时序逻辑电路的是------------------------------------------------------（ B ）A. 编码器B. 计数器C. 译码器D. 数据选择器8、在某些情况下，使组合逻辑电路产生了竞争与冒险，这是由于信号的---------（ A ）A. 延迟B. 超前C. 突变D. 放大9、下列哪种触发器可以方便地将所加数据存入触发器，适用于数据存储类型的时序电路--------------------------------------------------------------------------------（ C ）A. RS触发器B. JK触发器C. D触发器D. T触发器10、电路和波形如下图，正确输出的波形是-----------------------------------------------（ A ）A. ○1B. ○2C. ○3D. ○4C组：1．十进制数25用8421BCD码表示为 A 。

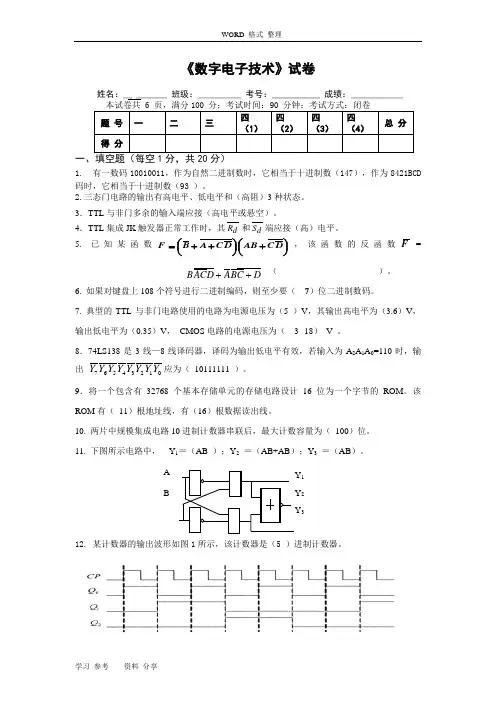

D C B A D C A B ++《数字电子技术》试卷姓名：__ _______ 班级：__________ 考号：___________ 成绩：____________1. 有一数码10010011，作为自然二进制数时，它相当于十进制数（147），作为8421BCD码时，它相当于十进制数（93 ）。

2.三态门电路的输出有高电平、低电平和（高阻）3种状态。

3．TTL 与非门多余的输入端应接（高电平或悬空）。

4．TTL 集成JK 触发器正常工作时，其d R 和d S 端应接（高）电平。

5. 已知某函数⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛++=D C AB D C A B F ，该函数的反函数F =（ ）。

6. 如果对键盘上108个符号进行二进制编码，则至少要（ 7）位二进制数码。

7. 典型的TTL 与非门电路使用的电路为电源电压为（5 ）V ，其输出高电平为（3.6）V ，输出低电平为（0.35）V ， CMOS 电路的电源电压为（ 3--18） V 。

8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出01234567Y Y Y Y Y Y Y Y 应为（ 10111111 ）。

9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM 。

该ROM 有（ 11）根地址线，有（16）根数据读出线。

10. 两片中规模集成电路10进制计数器串联后，最大计数容量为（ 100）位。

11. ＝（AB ）。

12.13．驱动共阳极七段数码管的译码器的输出电平为（ 低）有效。

二、单项选择题（本大题共15小题，每小题2分，共30分）（在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

）1. 函数F(A,B,C)=AB+BC+AC 的最小项表达式为( A ) 。

A ．F(A,B,C)=∑m （0，2，4） B. (A,B,C)=∑m （3，5，6，7） C ．F(A,B,C)=∑m （0，2，3，4） D. F(A,B,C)=∑m （2，4，6，7）2．8线—3线优先编码器的输入为I 0—I 7 ，当优先级别最高的I 7有效时，其输出012Y Y Y ∙∙的值是（ C ）。

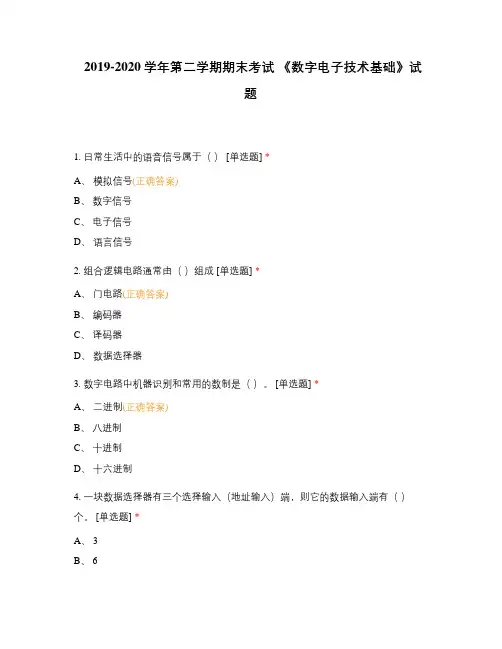

2019-2020学年第二学期期末考试《数字电子技术基础》试题1. 日常生活中的语音信号属于（） [单选题] *A、模拟信号(正确答案)B、数字信号C、电子信号D、语言信号2. 组合逻辑电路通常由（）组成 [单选题] *A、门电路(正确答案)B、编码器C、译码器D、数据选择器3. 数字电路中机器识别和常用的数制是（）。

[单选题] *A、二进制(正确答案)B、八进制C、十进制D、十六进制4. 一块数据选择器有三个选择输入（地址输入）端，则它的数据输入端有（）个。

[单选题] *A、 3B、 6C、 8(正确答案)D、 15. 触发器输出的状态取决于（）。

[单选题] *A、输入信号B、电路的原始状态C、输入信号和电路的原始状态(正确答案)D、外界的信号干扰6. 优先编码器同时有两个或两个以上信号输入时，是按（）给输入信号编码。

[单选题] *A、高电平B、低电平C、高频率D、高优先级(正确答案)7. 8线—3线优先编码器的输入为I0—I7 ，当优先级别最高的I7有效时，其输出的值是（）。

[单选题] *A、 111(正确答案)B、 010C、 000D、 1018. 时序逻辑电路的特点是输出状态（）。

[单选题] *A、只和电路这一时刻的输入有关B、只和电路原来的状态有关C、不仅和电路这一时刻的输入有关,而且和电路原来的状态有关(正确答案)D、和输入和原来状态都无关9. 在RD=SD=“1”时，基本RS触发器（）。

[单选题] *A、置“0”B、置“1”C、保持原状态(正确答案)D、反转10. 下列几种逻辑门，能做反相器的是（）。

[单选题] *A、与非门(正确答案)B、与门C、或门D、或非门11. 对全班43个学生以二进制代码编码表示，最少需要二进制码的位数是（）。

[单选题] *A、 5B、 6(正确答案)C、 8D、 4312. 寄存器与计数器的主要区别是（）。

[单选题] *A、寄存器具有记忆功能，而计数器没有B、寄存器只能存数，不能计数，计数器不仅能连续计数，也能存数(正确答案)C、寄存器只能存数，计数器只能计数，不能存数D、寄存器与计数器都能存数和计数13. 要使JK触发器的输出Q从1变成0，它的输入信号JK应为（）。

xxx~xxx学年第x学期《数字电子技术》期末复习题第一部分题目一、判断题（每题2分,共30分。

描述正确的在题号前的括号中打“√”，错误的打“×”）【】1、二进制有0 ~ 9十个数码，进位关系为逢十进一。

【】2、（325）8 ＞（225）10【】3、十进制数整数转换为二进制数的方法是采用“除2取余法”。

【】4、在二进制与十六进制的转换中，有下列关系：（100111010001）2=（9D1）16【】5、8421 BCD码是唯一能表示十进制数的编码。

【】6、十进制数85的8421 BCD码是101101。

【】7、格雷码为无权码，8421 BCD为有权码。

【】8、数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。

【】9、逻辑变量的取值，１比０大。

【】10、在逻辑代数中，逻辑变量和函数均只有0和1两个取值，且不表示数量的大小。

【】11、逻辑运算1+1=1【】12、逻辑运算A+1+0=A【】13、因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。

【】14、在时间和幅度上均不连续的信号是数字信号，所以语音信号是数字信号。

【】15、逻辑函数的运算次序为：先算括号内，后算括号外；先求与，再求或，最后求非。

【】16、AB A C BC AB A C++=+【】17、逻辑函数表达式的化简结果是唯一的。

【】18、逻辑真值表、逻辑表达式、逻辑图均是逻辑关系的描述方法。

【】19、n个变量组成的最小项总数是2n个。

【】20、逻辑函数的化简方法主要有代数化简法和卡诺图化简法。

【】21、逻辑函数化简过程中的无关项一律按取值为0处理。

【】22、数字电路中晶体管工作在开关状态，即不是工作在饱和区，就是工作在截止区。

【】23、TTL或非门的多余输入端可以接高电平。

【】24、某一门电路有三个输入端A、B、C，当输入A、B、C不全为“1”时，输出Y为“0”，输入A、B、C全为高电平“1”时，输出Y为“1”，此门电路是或门电路。

XX大学信息院《数字电子技术基础》期终考试试题（ 110 分钟） (第一套 )一、填空题：（每空 1 分，共 15 分）1．逻辑函数YABC 的两种标准形式分别为（）、（）。

2．将 2004 个“ 1”异或起来得到的结果是（）。

3 ．半导体存储器的结构主要包含三个部分，分别是（）、（）、（）。

4．8 位 D/A 转换器当输入数字量10000000 为 5v。

若只有最低位为高电平，则输出电压为（） v；当输入为 10001000，则输出电压为（）v。

5．就逐次逼近型和双积分型两种A/D 转换器而言，（）的抗干扰能力强，（）的转换速度快。

6．由 555 定时器构成的三种电路中，（）和（）是脉冲的整形电路。

7．与 PAL 相比，GAL 器件有可编程的输出结构，它是通过对（）进行编程设定其（）的工作模式来实现的，而且由于采用了（）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。

二、根据要求作题：（共 15 分）1．将逻辑函数P=AB+AC 写成“与或非”表达式，并用“集电极开路与非门”来实现。

2．图 1、2 中电路均由 CMOS 门电路构成，写出 P、Q 的表达式，并画出对应 A 、B、C 的 P、Q 波形。

三、分析图 3 所示电路：（10 分）1）试写出 8 选 1 数据选择器的输出函数式；2）画出 A2、 A1、 A0 从 000~111连续变化时， Y 的波形图；3）说明电路的逻辑功能。

四、设计“一位十进制数”的四舍五入电路（采用8421BCD 码）。

要求只设定一个输出，并画出用最少“与非门”实现的逻辑电路图。

（15 分）五、已知电路及、4(a) (b)所示，设触发器的初态均为“ 0”，试CP A 的波形如图画出输出端 B 和 C 的波形。

（8 分）BC六、用 T 触发器和异或门构成的某种电路如图5(a)所示，在示波器上观察到波形如图 5(b)所示。

试问该电路是如何连接的？请在原图上画出正确的连接图，并标明 T 的取值。

xxx~xxx学年第x学期《数字电子技术》期末复习题第一部分题目一、判断题（每题2分,共30分。

描述正确的在题号前的括号中打“√”，错误的打“×”）【】1、二进制有0 ~ 9十个数码，进位关系为逢十进一。

【】2、（325）8 ＞（225）10【】3、十进制数整数转换为二进制数的方法是采用“除2取余法”。

【】4、在二进制与十六进制的转换中，有下列关系：（100111010001）2=（9D1）16【】5、8421 BCD码是唯一能表示十进制数的编码。

【】6、十进制数85的8421 BCD码是101101。

【】7、格雷码为无权码，8421 BCD为有权码。

【】8、数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。

【】9、逻辑变量的取值，１比０大。

【】10、在逻辑代数中，逻辑变量和函数均只有0和1两个取值，且不表示数量的大小。

【】11、逻辑运算1+1=1【】12、逻辑运算A+1+0=A【】13、因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。

【】14、在时间和幅度上均不连续的信号是数字信号，所以语音信号是数字信号。

【】15、逻辑函数的运算次序为：先算括号内，后算括号外；先求与，再求或，最后求非。

【】16、AB A C BC AB A C++=+【】17、逻辑函数表达式的化简结果是唯一的。

【】18、逻辑真值表、逻辑表达式、逻辑图均是逻辑关系的描述方法。

【】19、n个变量组成的最小项总数是2n个。

【】20、逻辑函数的化简方法主要有代数化简法和卡诺图化简法。

【】21、逻辑函数化简过程中的无关项一律按取值为0处理。

【】22、数字电路中晶体管工作在开关状态，即不是工作在饱和区，就是工作在截止区。

【】23、TTL或非门的多余输入端可以接高电平。

【】24、某一门电路有三个输入端A、B、C，当输入A、B、C不全为“1”时，输出Y为“0”，输入A、B、C全为高电平“1”时，输出Y为“1”，此门电路是或门电路。

系：_____________ 专业：_______________ 班级：_________ 准考证号： 姓名：_____________期 末 考 试 试 题 （卷）密 封 线 密 封 线 以 内 不 准 作 任 何 标 记 密 封 线考试试题（卷A ）专业: 考试科目： 数字电子技术 适用班级： 题 号一 二 三 四 五 总分分 数 评卷人 复查人一、单项选择题：（请在答题纸答题）（每小题2分，共20分） 1、十进制数35转换为二进制数为（ ）A. 11001B.100011C. 10101D.110110 2、十六进制数A05CH 转换为二进制数为（ ）A.1011 0000 0101 1011B.1010 0010 0101 1000C.1010 0000 0101 1100D.1000 0010 0110 1010 3、十进制数86转换为BCD 码应为（ ）A.01010110B.10000110C.00111001D.01101000 4、已知Y=A+BC ，则下列说法正确的是（ ）A.当A=0、B=1、C=0时，Y=1B.当A=0、B=0、C=1时，Y=1C.当A=1、B=0、C=0时，Y=1D.当A=1、B=0、C=0时，Y=0 5、下列逻辑代数基本运算关系式中不正确的是（ ）A.A+A=AB.A ·A=AC.A+0=0D.A+1=16、二输入端的或非门，其输入端为A 、B ，输出端为Y,则其表达式Y= （ ）A.ABB. A BC.ABD.A+B 7、基本RS 触发器如图所示，欲使该触发器保持原态，则输入信号为（ ）A.S=R=0B.S=R=1C.S=1 R=0D.S=0 R=18、要使JK 触发器处于计数状态，则必须使（ ）A.J=K=1B.J=K=0C.J=0，K=1D.J=1，K=0 9、下列触发器中没有计数功能的是（ ）A.RS 触发器B.T 触发器C.JK 触发器D.T ˊ触发器 10、组合电路中的冒险，偏“0”冒险Y = （ ）A. AAB.A A +C.A+0D.A+1二、填空题：（请在答题纸答题）（每空2分，共30分）1、逻辑函数的表示方法有___________、___________、___________、___________、___________五种形式。

数字电子技术期末试题库一、选择题：A组：1.如果采用偶校验方式，下列接收端收到的校验码中，（ A ）是不正确的A、00100B、10100C、11011D、11110２、某一逻辑函数真值表确定后，下面描述该函数功能的方法中，具有唯一性的是（B）A、逻辑函数的最简与或式B、逻辑函数的最小项之和C、逻辑函数的最简或与式D、逻辑函数的最大项之和３、在下列逻辑电路中，不是组合逻辑电路的是（D）A、译码器B、编码器C、全加器D、寄存器４、下列触发器中没有约束条件的是（D）A、基本RS触发器B、主从RS触发器C、同步RS触发器D、边沿D触发器５、555定时器不可以组成D。

A.多谐振荡器B.单稳态触发器C.施密特触发器D.J K触发器６、编码器（A）优先编码功能，因而（C）多个输入端同时为１。

A、有B、无C、允许D、不允许７、（D）触发器可以构成移位寄存器。

A、基本RS触发器B、主从RS触发器C、同步RS触发器D、边沿D触发器８、速度最快的A/D转换器是（A）电路A、并行比较型B、串行比较型C、并－串行比较型D、逐次比较型9、某触发器的状态转换图如图所示，该触发器应是( C )A. J-K触发器B. R-S触发器C. D触发器D. T触发器10.（电子专业作）对于VHDL以下几种说法错误的是（A ）A VHDL程序中是区分大小写的。

B 一个完整的VHDL程序总是由库说明部分、实体和结构体等三部分构成C VHDL程序中的实体部分是对元件和外部电路之间的接口进行的描述，可以看成是定义元件的引脚D 结构体是描述元件内部的结构和逻辑功能B组：1、微型计算机和数字电子设备中最常采用的数制是--------------------------------（ A ）A.二进制B.八进制C. 十进制D.十六进制2、十进制数6在8421BCD码中表示为-------------------------------------------------（ B ）A.0101B.0110C. 0111D. 10003、在图1所示电路中，使__AY 的电路是---------------------------------------------（ A ）A. ○1B. ○2C. ○3D. ○44、接通电源电压就能输出矩形脉冲的电路是------------------------------------------（ D ）A. 单稳态触发器B. 施密特触发器C. D触发器D. 多谐振荡器5、多谐振荡器有-------------------------------------------------------------------------------（ C ）A. 两个稳态B. 一个稳态C. 没有稳态D. 不能确定6、已知输入A、B和输出Y的波形如下图所示，则对应的逻辑门电路是-------（ D ）A. 与门B. 与非门C. 或非门D. 异或门7、下列电路中属于时序逻辑电路的是------------------------------------------------------（ B ）A. 编码器B. 计数器C. 译码器D. 数据选择器8、在某些情况下，使组合逻辑电路产生了竞争与冒险，这是由于信号的---------（ A ）A. 延迟B. 超前C. 突变D. 放大9、下列哪种触发器可以方便地将所加数据存入触发器，适用于数据存储类型的时序电路--------------------------------------------------------------------------------（ C ）A. RS触发器B. JK触发器C. D触发器D. T触发器10、电路和波形如下图，正确输出的波形是-----------------------------------------------（ A ）A. ○1B. ○2C. ○3D. ○4C组：1．十进制数25用8421BCD码表示为 A 。

一、单项选择题（每题1分，共11分，请将正确答案添入下表）1 2 3 4 5 6 7 8 9 10 111. 以下说法中，（ ）是正确的？ A. 一个逻辑函数全部最小项之和恒等于1； B. 一个逻辑函数全部最大项之和恒等于0； C. 一个逻辑函数全部最小项之积恒等于1； D. 一个逻辑函数全部最大项之积恒等于1。

2. 十进制数86.4对应的8421BCD 码为（ ）。

A.（10010110.0100）BCDB.（10000110.0110）BCDC.（10000110.0100）BCDD.（10010110.0111）BCD 3. 用n 个触发器构成计数器，可以得到的最大计数模为（ ）。

A. nB. 2nC. n 2D. 2n4. 以下各组最小项中，能合并化简的是（ ）。

A. m 6与m 5B. m 117与m 116C. m 115与m 116D. m 12与m 95. 有4个输入端的或非门电路，要求输出高电平，其输入端应是（ ）。

A. 全部为高电平 B. 至少一个为低电平 C. 全部为低电平 D. 至少一个为高电平6. 在下列逻辑部件中，不属于时序逻辑电路的是（ ）。

A. 译码器B. 顺序脉冲发生器C. 计数器D. 移位寄存器7. J 、K 触发器在CP 脉冲作用下，欲使n n Q Q =+1，则J 、K 端的输入信号不应是．．．（ ）。

A. J=K=1B. J ＝Q ，Q K =C. Q K Q J == ，D. 1 ==K Q J ，8. 若4位同步二进制加法计数器正常工作时，由0000状态开始计数，则经过41个输入计数脉冲后，计数器的状态应是（ ）。

A. 1000B. 1001C. 1010D. 1011 9. 4位倒T 型电阻网络DAC 的电阻网络中的电阻取值有（ ）种。

A.1 B.2 C.4 D.8 10. 一个容量为512×1的静态RAM 具有（ ）。

A.地址线9根，数据线1根B.地址线1根，数据线9根C.地址线512根，数据线9根D.地址线9根，数据线512根11. 单稳态触发器的主要用途是（ ）。
