测量微弱信号的放大电路设计要点与技巧测量微弱信号是科研领域中常见的实验任务之一，而放大电路设计则是实现这一目标的关键。
在本文中，我将探讨一些测量微弱信号的放大电路设计要点和技巧，希望能为科研工作者提供有益的指导。
首先，了解信号的性质至关重要。
微弱信号通常在低频范围内，并且很容易受到环境干扰。
因此，在设计放大电路时，要考虑选择适当的频率带宽。
一般来说，带宽应该比信号频率的两倍高，这样能够有效地避免高频噪声的干扰。
其次，选择合适的放大器是成功设计放大电路的关键。
低噪声放大器是测量微弱信号的理想选择，因为它们能够增加信号的幅度同时减少噪声的干扰。
常见的低噪声放大器包括运算放大器和差动放大器。
运算放大器广泛应用于各种测量仪器中，而差动放大器则在抵抗共模噪声方面表现出色。
此外，合理设置放大器的增益也是非常重要的。
过高的增益可能会引入更多的噪声，因此需要在信号幅度和噪声干扰之间寻找一个平衡点。
经验表明，设置适当的增益可以确保信号得到放大，同时保持噪声干扰的最低程度。
在设计放大电路时，还需要注意地线的布局和连接。
地线是将电路与外界连接的重要通道，不良的地线布局可能导致干扰信号的引入。
因此，要确保地线布线短小粗直，尽量减少环路面积，以减少可能引入的噪声干扰。
此外，选择合适的滤波器也是测量微弱信号的成功关键之一。
滤波器能够消除信号中的杂散噪声，从而提高信噪比。
常见的滤波器类型包括低通滤波器、带通滤波器和带阻滤波器。
不同的信号频率需要不同类型的滤波器，因此在设计放大电路时要仔细选择合适的滤波器。
最后，校准和调整放大电路也是设计过程中的关键环节。
由于不同的器件走线、元件容差等原因，放大电路可能存在一些偏差。
因此，需要通过校准和调整来保证放大电路的准确性和稳定性。
校准过程中需要使用特定的校准仪器和设备，例如示波器和信号发生器。
综上所述，设计测量微弱信号的放大电路需要特别关注信号性质、放大器选择、增益设置、地线布局、滤波器选择和校准调整等方面。
课程设计（说明书）中频信号滤波放大整形及移相电路设计班级 / 学号 14070102 / 1052学生姓名赫婷婷指导教师赵鑫课程设计任务书课程名称电子技术综合课程设计课程设计题目中频信号滤波放大整形及移相电路设计课程设计的内容及要求：一、设计说明与技术指标设计一个高通滤波放大、整形和移相电路。
实际工作中输入信号一般由传感器产生，本次设计采用函数发生器给出。
输出信号要求整形为是方波信号，以便CPU的后续信号采集和处理。
滤波放大电路建议采用TI公司的FilterPro，这是一款很好的滤波器设计软件。
整形电路建议采用施密特触发器。
移相电路自己选择方案。
技术指标如下：①高通滤波器设计参数：通带增益Ao=25db，通带频率fc=200kHz，通带增益纹波Rp=1db，截止带频率fs=200k Hz，截止带衰减-10dB。
②设计一个整形电路，将滤波后的信号整形为方波。
③设计一个200kHz方波信号移相电路，相移范围：0-180°。
二、设计要求1．在选择器件时，应考虑成本。
2．根据技术指标，通过分析计算确定电路和元器件参数。
3．画出电路原理图（元器件标准化，电路图规范化）。
三、实验要求1．根据技术指标制定实验方案；验证所设计的电路，用软件仿真。
2．进行实验数据处理和分析。
四、推荐参考资料1. 童诗白，华成英主编．模拟电子技术基础．[M]北京：高等教育出版社，2006年五、按照要求撰写课程设计报告成绩指导教师日期一、概述实际中的用途：本设计在实际中主要用于对中频信号进行整形，滤波，放大及移相。
生活中我们所接收到的信号，它并不是可以被我们直接观察和分析的，而是只有在通过一定的电路使之进行放大、滤波、整形输出以后，才可以变成是让我们可以进行分析和观察的处于稳定状态的信号。
所以说对于一般的信号，必须经过有整流电路、滤波电路、放大电路组成的功能模块以后才会变成是对人类观察研究有益的信号。
设计思路：一、设计滤波放大电路并进行仿真，观察波形是否满足要求。

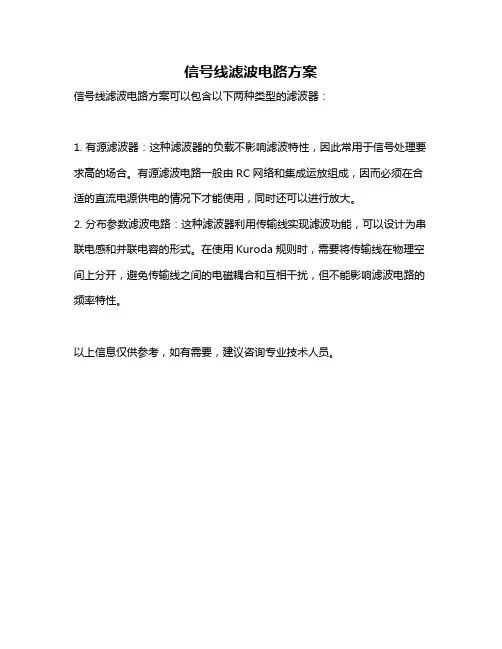

信号线滤波电路方案
信号线滤波电路方案可以包含以下两种类型的滤波器：
1. 有源滤波器：这种滤波器的负载不影响滤波特性，因此常用于信号处理要求高的场合。
有源滤波电路一般由RC网络和集成运放组成，因而必须在合适的直流电源供电的情况下才能使用，同时还可以进行放大。
2. 分布参数滤波电路：这种滤波器利用传输线实现滤波功能，可以设计为串联电感和并联电容的形式。
在使用Kuroda规则时，需要将传输线在物理空间上分开，避免传输线之间的电磁耦合和互相干扰，但不能影响滤波电路的频率特性。
以上信息仅供参考，如有需要，建议咨询专业技术人员。

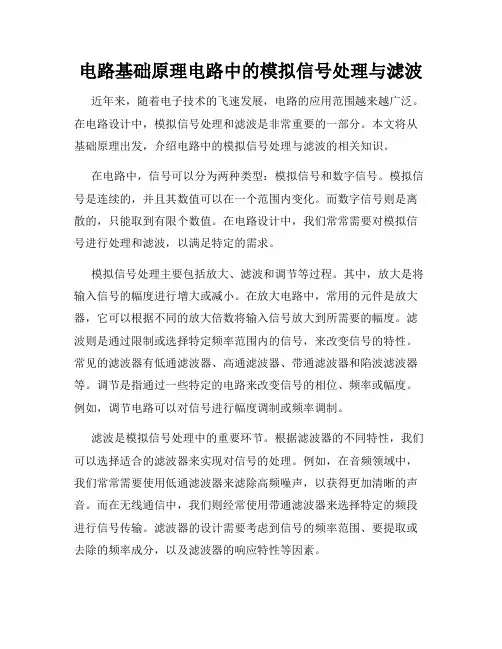

电路基础原理电路中的模拟信号处理与滤波近年来，随着电子技术的飞速发展，电路的应用范围越来越广泛。
在电路设计中，模拟信号处理和滤波是非常重要的一部分。
本文将从基础原理出发，介绍电路中的模拟信号处理与滤波的相关知识。
在电路中，信号可以分为两种类型：模拟信号和数字信号。
模拟信号是连续的，并且其数值可以在一个范围内变化。
而数字信号则是离散的，只能取到有限个数值。
在电路设计中，我们常常需要对模拟信号进行处理和滤波，以满足特定的需求。
模拟信号处理主要包括放大、滤波和调节等过程。
其中，放大是将输入信号的幅度进行增大或减小。
在放大电路中，常用的元件是放大器，它可以根据不同的放大倍数将输入信号放大到所需要的幅度。
滤波则是通过限制或选择特定频率范围内的信号，来改变信号的特性。
常见的滤波器有低通滤波器、高通滤波器、带通滤波器和陷波滤波器等。
调节是指通过一些特定的电路来改变信号的相位、频率或幅度。
例如，调节电路可以对信号进行幅度调制或频率调制。
滤波是模拟信号处理中的重要环节。
根据滤波器的不同特性，我们可以选择适合的滤波器来实现对信号的处理。
例如，在音频领域中，我们常常需要使用低通滤波器来滤除高频噪声，以获得更加清晰的声音。
而在无线通信中，我们则经常使用带通滤波器来选择特定的频段进行信号传输。
滤波器的设计需要考虑到信号的频率范围、要提取或去除的频率成分，以及滤波器的响应特性等因素。
在电路中，信号的处理和滤波可以通过不同的电路组件实现。
例如，我们可以利用电容器和电感器构成的RC或RL电路来实现简单的低通、高通或带通滤波。
而对于更复杂的滤波需求，可以采用集成电路或数字信号处理器(DSP)等专用器件来实现。
需要注意的是，模拟信号处理和滤波存在一些问题和挑战。
例如，随着信号频率的增加，电路的响应和传输能力会受到限制。
此外，电路中的噪声、干扰和非线性等因素也会对信号处理和滤波产生影响。
因此，在设计电路和选择滤波器时，需要全面考虑这些因素，并采取相应的措施来提高信号处理的效果。
水声探测系统放大滤波电路设计与仿真摘要：水声探测系统滤波器必须具备通带内较小的纹波和较快的阻带衰减特性。
本文设计了无限增益多反馈型巴特沃兹二阶带通滤波器，通过滤波器的级联参差合成的带通滤波器具有很平坦的通带和陡峭的阻带，满足定位系统对放大滤波模块的需求。
通过电路仿真验证了系统的可行性，通过对比实测数据和仿真结果相互印证了方案的可靠性、实用性。
关键词：带通滤波器；级联；合成滤波器；Multisim仿真11 引言水声探测系统接收到的目标信号通常都是通过声波传输，声波中的信息通过换能器转换成电信号，此时换能器输出的电信号不仅微弱，而且还掺杂各种噪声源产生的噪声，使得目标信号不易提取[1-2]。
对于低信噪比信号，为了定位不同舰船产生的目标噪声方位，需要在前置通道中对来自换能器的信号进行放大滤波处理。
所以在水声探测系统前置通道中，放大滤波器是必不可少甚至是至关重要的环节。
水声探测系统接收机要求滤波器通带特性好、阻带衰减快[3]。
本文通过设计不同频段的参差合成带通滤波器的方式实现了通带低纹波和阻带衰减快的目标。
文中详细论述相关电路结构、元件参数和仿真结果。
对设计的滤波器和放大电路进行了Multisim仿真以及实物样机对比验证。
期望能给电路设计者提供一份可以借鉴的资料。
2电路设计与仿真水声探测系统需要长时间工作且接收到的信号是毫伏量级甚至是微伏量级，大量的背景噪声和目标辐射噪声掺杂在一起，为了将微弱信号从背景噪声中提取出来放大滤波电路必须具有低功耗、良好的本底噪声。
放大滤波电路通常由电源模块、放大模块和滤波模块组成。
如图1所示。
图1放大滤波电路原理框图放大滤波电路中电源模块是将电池输出电压变换成放大滤波电路集成运放的供电电压，为电路提供低纹波电源。
前置放大电路通过低功耗、低噪声运算放大器将定位系统水听器输出信号进行电压放大，提高信号的幅值。
滤波电路通过低噪声运算放大器搭建的有源带通滤波器，滤除海洋环境干扰等背景噪声。
20种滤波、放大、稳压、振荡、整流模拟电路设计原理及作用图文并茂一、前言对模拟电路的掌握分为三个层次。
初级层次是熟练记住这二十个电路，清楚这二十个电路的作用。
只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。
中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；A、定性分析电路信号的流向，相位变化；B、定性分析信号波形的变化过程；C、定性了解电路输入输出阻抗的大小，信号与阻抗的关系。
有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。
高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。
达到高级层次后，只要您愿意，受人尊敬的高薪职业：电子产品和工业控制设备的开发设计工程师将是您的首选职业。
二、桥式整流电路1、二极管的单向导电性：A、伏安特性曲线：B、理想开关模型和恒压降模型：2、桥式整流电流流向过程：输入输出波形：3、计算：Vo,Io,二极管反向电压。
三、电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。
四、信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、LC串联和并联电路的阻抗计算，幅频关系和相频关系曲线。
3、画出通频带曲线。
计算谐振频率。
五、微分和积分电路1、电路的作用，与滤波器的区别和相同点。
2、微分和积分电路电压变化过程分析，画出电压变化波形图。
3、计算：时间常数，电压变化方程，电阻和电容参数的选择。
六、共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。
2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。
Multisim实验报告内容姓名：胡俊超学号：200805010615一、题目：基于Multisim信号采集处理系统在multisim软件基础上，主要是实现信号的放大，滤波，AD采样电路。
二、设计要求：1．系统的电源输入为正负15V，系统各个电源都由集成电路产生的稳压电压供给。
2. 输入信号的为100Hz或者500Hz或者1kHz，幅度为10mv。
3. 放大电路要求：考虑提高输入阻抗；考虑放大后的信号是否超过的AD的输入范围；放大倍数由信号与AD的输入决定。
可以考虑集成仪表运放。
4. 滤波电路：四阶巴特沃思低通滤波器，截止频率为500Hz。
计算各个电阻和电容的取值。
5．AD采样；可以使用8位和16位AD，并设定AD的电压范围为0-5v。
考虑采样定理的约束。
6．DA输出；AD的数字信号直接输出给DA模块7．对比原始信号和DA输出信号。
三,各个部分详细的设计方法和思路。
电源部分：原理分析：由于题目给出了直流15V的条件，考虑到整个系统中所采用的741运放以及AD，DA的采样参考电压，所以选取5V和-5V供电电压。
集成电路中78系列的线性稳压器件7812以及7805可以构成两级稳压达到要求的5V电源，78系列压差在3V以上的范围，也满足我们的设计要求，同理，采用7912和7905即可以得到-5的电压。
电路原理图：构成5V电源电压电路图构成-5V电源电压原理图信号输入和放大部分原理分析：信号的幅度为10mV，频率可以选择，此时选择500Hz，放大倍数放大30倍。
为了提高输入阻抗，考虑采用集成运放741作为输入，用反向放大，便于计算放大倍数，再用741做一次同比列的方向放大，这样信号的相位和输入信号无相移，构成了线性无相移的放大环节。
原理电路图（放大部分）放大部分仿真结果图中可以看到输入信号为红色10mＶ的VPP幅值，输出为蓝色300mV的VPP，所以放大了30倍，输入输出周期相同，相位一致。
放大信号的滤波部分原理分析;四阶巴特沃斯低通滤波器，技术指标要求Wn=500Hz ，由于考虑到输入信号角频率是500Hz，所以将Wn提高到550Hz,在设计滤波器是取滤波电容C3和C4的值相等，R6和R7相等，R12和R10相等，C8和C7的值相等。
运算放大器低通滤波器的设计低通滤波器是一种常见的滤波器，它可以将高频信号从输入信号中去除，只保留低频信号。
在运算放大器（Operational Amplifier，简称Op Amp）电路中，低通滤波器的设计可以用于滤除噪声、降低干扰等方面，使得输出信号更加准确和稳定。
一、低通滤波器的基本原理低通滤波器的基本原理是通过阻挡高频信号，只允许低频信号通过。
在运算放大器电路中，可以使用电容器和电阻实现低通滤波器。
1.RC低通滤波器RC低通滤波器是一种简单实用的滤波器，它由一个电阻和一个电容组成。
当输入信号通过电阻流入电容时，电容会逐渐充电，导致高频信号的幅度减小，从而实现滤波作用。
2.RC低通滤波器的截止频率RC低通滤波器的截止频率是指当输入信号的频率大于截止频率时，滤波器开始起作用，将高频信号滤除。
RC低通滤波器的截止频率可以通过以下公式计算：f_c=1/(2πRC)其中，f_c为截止频率，R为电阻值，C为电容值，π为圆周率。
二、运算放大器低通滤波器的设计步骤下面将介绍如何设计一个基于运算放大器的低通滤波器。
1.确定截止频率在设计低通滤波器之前，首先需要确定所需的截止频率。
根据应用需求和信号特性，选择适当的截止频率。
2.选择电容和电阻值根据所选截止频率，可以使用上述公式求解所需的电容和电阻值。
常见的电容和电阻值可以通过硬件电子元件手册或市场供应商的数据手册进行选择。
3.选择适当的运算放大器选择一个合适的运算放大器，以满足设计要求。
运算放大器应具有高增益、高输入阻抗和低输出阻抗等特性。
4.建立电路连接将所选运算放大器、电阻和电容连接成一个低通滤波器的电路。
具体的连接方式可以参考运算放大器数据手册或其他相关资料。
5.设计电源为运算放大器电路提供适当的电源。
根据运算放大器的需求，选择合适的电源电压和电源电容。
6.调试和测试将设计好的低通滤波器电路进行调试和测试。
通过输入不同频率的信号，观察输出信号的响应和滤波效果。
电路中的信号放大与滤波在现代科技高速发展的时代，电子产品如同遍地开花一般无处不在。
而在电路设计中，信号放大和滤波技术是非常重要的两个方面。
本文将介绍信号放大与滤波的基本概念和原理，并探讨其在电路设计中的应用。
一、信号放大的原理与作用信号放大是指将原始信号经过放大器的作用，使其增大到适合后续处理的幅度范围。
信号放大主要基于放大器的工作原理，通过增大输入的信号电压或电流，实现信号的放大。
放大器通常由一个或多个晶体管、运算放大器等器件组成。
以运算放大器为例，它由差分放大器、级联放大器、输出级等组成。
差分放大器用于接收输入信号，级联放大器用于放大信号，并通过输出级将信号输出。
通过调整放大倍数，可以实现不同幅度的信号放大。
信号放大在电路设计中扮演着重要角色。
它可以改善信号的质量，提高信号与噪声的比率，使信号更加清晰、稳定。
在许多电子设备中，如音频放大器、电视机、无线通信设备等，信号放大都是必不可少的环节。
二、滤波的原理与作用滤波是指通过电路中的滤波器对信号进行处理，剔除或改变信号中的某些频率成分，使信号满足特定的要求。
滤波可以对信号的频率、相位、幅度等进行调节，以满足不同应用的需求。
滤波器通常由电容、电感、电阻等元件组成。
根据频率特性的不同，可以将滤波器分为无源滤波器和有源滤波器。
无源滤波器是指只包含被动元件（如电容、电感、电阻）的滤波器，通过阻抗变化来实现对信号的滤波；有源滤波器是指包含放大器等有源元件的滤波器，通过有源元件的放大作用来实现对信号的滤波。
滤波的作用非常广泛。
在音频设备中，滤波器可以剔除杂音，提高声音的纯度；在通信系统中，滤波器可以剔除干扰信号，保证通信质量；在图像处理中，滤波器可以平滑图像，去除噪点等。
三、信号放大与滤波的应用信号放大与滤波技术在实际电路设计中有着广泛应用。
以下以几个常见的应用为例进行说明。
1. 音频放大器：音频放大器是最常见的应用之一。
通过放大器将音频信号放大到合适的幅度，使声音更加清晰，更能够满足人们对音乐和语音的要求。
电路信号处理滤波放大和采样的方法与技巧信号处理是电路中十分重要的一个环节，它包括信号的滤波、放大和采样等方面。
在电路设计和实际应用中，我们常常需要对信号进行处理以满足特定的要求和需求。
本文将介绍电路信号处理中常用的滤波、放大和采样的方法与技巧。
一、滤波方法与技巧1. 滤波的基本原理滤波是指通过电路将输入信号中的某些频率成分进行弱化或者去除，从而得到特定频率范围内的输出信号。
常用的滤波方法有低通滤波、高通滤波、带通滤波和带阻滤波。
2. 低通滤波低通滤波是指只允许低于某个截止频率的信号通过，而将高于截止频率的信号进行削弱或者去除。
低通滤波常用于滤除高频噪声和提取低频信号。
3. 高通滤波高通滤波是指只允许高于某个截止频率的信号通过，而将低于截止频率的信号进行削弱或去除。
高通滤波常用于滤除低频噪声和提取高频信号。
4. 带通滤波带通滤波是指只允许某个频率范围内的信号通过，而将其他频率范围内的信号进行削弱或去除。
带通滤波常用于选择性地提取特定频率范围内的信号。
5. 带阻滤波带阻滤波是指只允许某个频率范围外的信号通过，而将该频率范围内的信号进行削弱或去除。
带阻滤波常用于去除特定频率范围内的噪声信号。
6. 滤波器的设计与选型滤波器的设计与选型要考虑到所需滤波的频率范围、滤波特性、功耗、尺寸等方面因素。
根据具体需求选择适合的滤波器是进行信号处理的关键。
二、放大方法与技巧1. 放大器的选择不同的信号处理需要不同的放大器来实现。
根据信号的幅度范围、频率范围和功耗等要求选择适合的放大器是重要的技巧。
2. 放大器的级联在某些情况下，单个放大器无法满足需求，可以考虑将多个放大器级联使用。
通过多级放大器的组合，可以实现更高的放大倍数和更低的噪声。
3. 反馈放大器反馈放大器是一种重要的放大器技术，通过反馈回路将一部分输出信号再次输入到放大器的输入端，可以提高放大器的增益稳定性、线性度和频率特性。
4. 差分放大器差分放大器是一种常用的放大器配置，具有共模抑制、噪声抑制和增益稳定性好等优点。
实验五：集成运算放大电路测试及滤波器的测试
一、实验目的：
1、 进一步熟悉Muitisim 仿真软件电路原理图的创建过程。
2、 掌握利用转移函数分析法测量直接耦合放大电路的放大倍数、输入阻抗和输出阻抗
方法。
二、实验内容： （1）、
1、 由函数信号发生器产生频率1KHZ ，峰峰值为20uV 的两路正弦信号，测量输出端电压，
计算电路放大倍数。
课程名称 电子线路仿真 实验成绩 指导教师
实 验 报 告
院系 信息工程学院 班级 学号 姓名 日期
2、 利用转移函数分析法完成对电路放大倍数、输入电阻和输出电阻的测试。
（2）设计一个一阶低通有源滤波器：要求截至频率为10KHZ，电容选用1nF，Au=2。
提示：运放采用uA147。
并仿真验证之。
三、实验总结：。
lna射频放大电路设计LNA射频放大电路设计一、介绍LNA（低噪声放大器）是射频（Radio Frequency，RF）电路中常见的一个模块，用于将微弱的射频信号放大，同时尽可能地降低噪声。
在无线通信系统中，LNA的性能直接影响到整个系统的灵敏度和动态范围，因此在设计和优化LNA射频放大电路时，需要充分考虑各种因素，并进行合适的设计和优化。
二、LNA射频放大电路的基本结构LNA射频放大电路的基本结构通常包括放大器、匹配网络、偏置电路和电源电路。
其中，放大器是整个LNA电路的核心部分，负责将输入的微弱射频信号放大到合适的幅度。
匹配网络用于调整放大器的输入和输出阻抗，以实现最大功率传递和最佳性能。
偏置电路则用于提供合适的工作电流和电压，保证放大器能够正常工作。
电源电路则用于提供稳定的直流电源，保证整个LNA电路的稳定性和可靠性。
三、LNA射频放大电路的设计步骤1. 确定设计规格：根据具体的应用需求，确定LNA电路的增益、带宽、噪声系数等性能指标。
同时考虑电源电压、工作频率和尺寸等限制条件，为后续设计提供准确的参考。
2. 选择放大器类型：根据设计规格和应用要求，选择合适的放大器类型。
常见的放大器类型包括共源放大器、共栅放大器、共基放大器等。
根据不同的放大器类型，各自有不同的特点和适用场景，需要根据具体需求进行选择。
3. 匹配网络设计：根据放大器的输入阻抗和输出阻抗，设计合适的匹配网络，以实现最佳的功率传递和性能表现。
匹配网络的设计通常需要使用阻抗转换器、电容和电感等元件，通过优化元件参数和布局方式，实现最佳匹配效果。
4. 偏置电路设计：根据放大器的工作条件，设计合适的偏置电路，保证放大器能够正常工作。
偏置电路通常包括直流偏置电阻、电容和稳压电路等，通过选择合适的元件参数和电源电压，实现工作电流和电压的稳定。
5. 电源电路设计：根据整个LNA电路的功耗和电源需求，设计合适的电源电路。
电源电路通常包括滤波器、稳压电路和功率放大器等，通过保证电源电压的稳定性和可靠性，提供稳定的工作条件给整个LNA电路。
一、概述滤波器主要功能是对信号进行处理，保留信号中的有用成分，去除信号中的无用成分。
一般的当我们接收到一个信号的时候，它并不是可以被我们直接观察和分析的，而而是只有在通过一定的电路使之进行放大、滤波、整形输出以后，才可以变成是让我们可以进行分析和观察的处于稳定状态的信号。
所以说对于一般的信号，必须经过有整流电路、滤波电路、放大电路组成的功能模块以后才会变成是对人类观察研究有益的信号。
它能使用于生活、生产、工业、农业、军事科技、探测收索等众多方面。
基于此因，本次的课程设计是我在学习了模电、数电、硬件描述语言、信号和系统以及multism软件等学科以后，综合所学的知识而设计的一种简单且可用于电路中对信号进行放大、滤波、整形的可实用模块。
本实验的设计方法是通过：信号的输入，信号的滤波，信号的放大，信号的整形等步骤来实现的。
其中信号的滤波和放大部分是通过FilterPro软件得出，信号的整形部分是通过斯密特触发器进行整形完成的。
本实验报告七个模块组成其中包括，概述、方案论证、电路设计、性能的测试、结论、性价比、以及个人体会及建议。
本实验最终实现了设计初的目的，通过斯密特触发器将输出的波形整形成方波。
二、方案论证根据设计任务要求设计一个高通滤波电路，通带增益Ao=25db，通带频率fc=400kHz，通带增益纹波Rp=1db，截止带频率fs=200k Hz，截止带衰减-10dB。
设计思路：可采用压控电压源阶高通滤波电路，或无限增益多路反馈高通滤波电路。
由输出量和输入量之比为传递函数即Au(s)=Uo(s)/Ui(s)=1/(1+sRC)1、方案一采用压控电压源二阶高通滤波电路，由桥式整流电容滤波集成稳压块电路设计电路提供所需的正负直流电源（±5V）。
电路如图1所示.2、方案二采用无限增益多路反馈高通滤波电路，由桥式整流电容滤波集成稳压块电路设计电路提供所需的正负直流电源（±5V）。
电路如图2所示。
信号放大滤波电路的基本结构和工作原理
一、信号放大与滤波电路的基本结构
1、信号放大电路
信号放大电路是一种用于放大信号的电路，是电子技术的一类特殊电路，它可以把较低电平的输入信号放大到较高电平以求输出。
通常情况下，信号放大电路由两个主要的部分组成，即放大器和滤波器，它们可以把微弱的输入信号变得更强。
2、滤波电路
滤波电路是一种用于滤除过频信号的电路，它起着限幅器、滤波器和陷波器的作用。
滤波电路是一种结构比较复杂的电路，它由电容、电感和发生器等元件组成，它可以将其它频率的信号进行滤除，只保留所需要的信号，从而起到抑制过频信号干扰的作用。
二、信号放大与滤波电路的工作原理
1、信号放大电路的工作原理
信号放大电路的基本工作原理是，将输入的微弱信号放大到较高的信号水平，从而使信号能够达到要求。
信号放大电路通常由放大器和滤波器组成，放大器负责放大输入信号的电平，而滤波器则负责滤除非想要的其它频率的信号，从而起到保持信号质量的作用。
2、滤波电路的工作原理
滤波电路的基本原理是，利用电容、电感和发生器等元件将其它频率的信号进行滤除，只保留所需要的信号，从而起到抑制过频信号干扰的作用。
滤波电路的工作原理是：首先，把信号的频率转换成电
容和电感的频率，然后根据频率的不同，通过电容和电感耦合电路，来滤除掉其他的非期望的频率，从而得到想要的信号。
电路基础原理应用放大器实现信号放大与滤波电路是现代科技中不可或缺的基础组成部分，而在电路中，放大器是一项非常重要的技术。
放大器可以将弱小的电信号放大成较大的电信号，使其能够更好地被检测和处理。
本文将介绍电路基础原理以及如何应用放大器实现信号放大与滤波。
1. 电路基础原理在了解如何应用放大器之前，首先需要理解一些电路基础原理。
电路中的基本元件包括电源、电阻、电容和电感。
在电路中，电流从正极流向负极，而电压则是正负极之间的电势差。
电路中最常见的电阻是用来控制电流的，例如限制流过电路的电流强度、防止过载等。
电容则是用来储存电荷的，当电容器两端有电压时，它会储存电子。
而电感则是储存磁场能量的元件，可以通过改变磁场来储存和释放能量。
2. 放大器的工作原理放大器是一种可以将信号放大的电路。
在放大器中，通常会使用放大管或晶体管等元件来实现信号放大。
放大器的输入称为输入信号，输出则称为输出信号。
放大器的工作原理是通过改变输入信号的电流或电压来改变输出信号的形态和大小。
通过合理选择放大器的参数，可以实现不同程度的信号放大。
放大器可以增加信号的幅度、扭曲或延时，也可以改变信号的频率和相位。
3. 信号放大的应用信号放大器的应用非常广泛。
在音频方面，放大器可以将弱小的声音信号放大成较大的声音，使其能够更好地被人们听到。
在无线电通信中，放大器可以将微弱的射频信号放大到足够强度，以便远距离传输信号。
在医疗设备中，放大器常常用于放大生物电信号，例如心电图、脑电图等，以方便医生观察和诊断病情。
在工业领域，放大器也用于测量和控制系统，以提高生产效率和准确度。
4. 信号滤波的应用除了信号放大，放大器还可以用于信号滤波。
信号滤波是一种将输入信号中的特定频率范围提取出来或去除的技术。
滤波器通常由电容、电感和电阻等组成。
在音频设备中，滤波器可以去除噪音和杂音，使音乐听起来更加纯净。
在图像处理中，滤波器可以去除图像中的噪点，提高图像的质量。
小电流的放大滤波电路小电流的放大滤波电路1. 引言在现代电子技术中，小电流的放大滤波电路扮演着重要的角色。
我们常常遇到需要提取并放大微弱信号的情况，比如传感器信号、生物电流等。
然而，这些微弱信号常常混杂着噪声和杂波，使得要有效地提取有用信号变得非常困难。
为了解决这个问题，我们需要设计一种能够放大微弱信号并滤除杂波的电路，即小电流的放大滤波电路。
2. 小电流放大电路小电流放大电路是一种能够将微弱的电流信号放大到可以被后续电路处理的强度的电路。
该电路通常由放大器和滤波器组成。
放大器负责将输入电流放大，而滤波器则用于滤除杂波和衰减不需要的频率成分。
3. 放大器的选择当设计小电流放大电路时，选择合适的放大器至关重要。
放大器应具有高增益、低噪声和低失真等特性。
常见的放大器类型包括运算放大器、差分放大器和仪器放大器。
根据具体的应用需求，选择合适的放大器构成放大电路。
4. 滤波器的设计滤波器在小电流放大电路中起着至关重要的作用。
它能够通过选择性地滤除不需要的频率成分，从而增加信号与噪声的比例。
常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
在设计滤波器时，需要考虑截止频率、滚降率和幅频特性等参数，以满足实际应用需求。
5. 例子和应用小电流的放大滤波电路在许多领域中有着广泛的应用。
在医疗领域，心电图、脑电图等都是通过放大滤波电路来实现对生物电流的提取和分析。
在工业控制中，温度、压力等传感器的输出信号也常常需要经过放大滤波电路进行处理。
生物传感器、电化学传感器等设备也离不开小电流的放大滤波电路。
6. 个人观点和理解对于我个人而言，小电流的放大滤波电路是一项挑战性很高的技术。
在设计电路时，需要综合考虑信号与噪声之间的比例、幅频特性和相频特性等方面。
还需要注意电路的稳定性、可靠性和成本等因素。
虽然小电流的放大滤波电路并不是一项容易的技术，但它在许多领域中都有着重要的应用，对于推动科学和技术的发展具有重要意义。
中北大学课程设计说明书学生姓名:罗再兵学号： ********** 学院: 电子与计算机科学技术学院专业: 电子科学与技术题目: 信号放大滤波电路设计指导教师：孟令军职称: 副教授2011 年 12 月 30日目录1、设计任务 (2)2、设计目的 (2)3、设计方案 (2)4、参考电路设计与分析 (3)4.1、同相比例放大器 (3)4.2、二阶压控电压源低通滤波器 (3)4.3、二阶压控电压源高通滤波器 (4)5、信号放大滤波电路 (5)5.1信号放大滤波电路设计 (5)5.2信号放大滤波电路仿真 (6)5.3信号放大滤波电路性能评估 (8)5.4信号放大滤波电路PCB板图 (8)6、设计仪器设备 (9)7、设计心得 (9)一. 设计任务1、查阅熟悉相关芯片资料；2、选择合适的运算放大器，实现信号的3级放大；总放大倍数为12；3、并通过高通、低通滤波电路滤波；4、利用PROTEL 绘制电路原理图和印刷板图，并利用multisim 软件仿真。
二. 设计目的1、掌握电子电路的一般设计方法和设计流程。
2、学习使用PROTEL 软件绘制电路原理图和印刷版图。
3、掌握应用multisim 对设计的电路进行仿真，通过仿真结果验证设计的正确性。
三．设计方案由设计题目和设计要求可知，设计此电路需要用到集成运算放大器和高 低通滤波电路，首先信号放大12倍，我们选用同相比例放大器放大，该电路结构简单，性能良好；滤波电路部分我们选用典型的二阶压控电压源低通滤波器和二阶压控电压源高通滤波器，该电路具有电路元件少，增益稳定，频率范围宽等优点。
设计框架图如下：信号输入信号输出图1 信号放大滤波电路设计方案图1为信号放大滤波电路设计方案。
在这一方案中，系统主要由同相比例放大器、二阶压控电压源低通滤波器、二阶压控电压源高通滤波器组成。
由于要求实现信号的3级放大，总放大倍数为12，信号经过同相比例放大器后放大12倍，再经过二阶压控电压源低通滤波器（在通频带内增益等于1）过滤掉高频信号而留下所需频率信号，然后再经二阶高通滤波器（在通频带内增益等于1）后就可以得到我们所需频段的信号。
四．参考电路设计1、同相比例放大器同相输入比例运算电路如图2所示。
该电路是一个电压串联负反馈电 路。
要求两输入回路参数对称，即P NR R =，1R R N =//f R ，2R R P =。
其放大倍数为:)(1f u R R A +=/1R图2 同相比例放大器2、二阶压控电压源低通滤波器 1）、电路分析 二阶压控低通滤波器电路如图3所示。
该电路具有元件少，增益稳定，频率范围宽等优点。
电路中C1、C2、R1、R2构成反馈网络。
运算放大器接成电压跟随器形式，在通频带内电压增益等于1。
图3 二阶压控电压源低通滤波器2）、电路传递函数和特性分析 二阶低通滤波器的传递函数由式（1-1）决定2)(11)(00w s w s Q A s A upu ++= (1-1)式中，Aup 为同带增益，表示滤波器在通频带内的放大能力，图3 所示滤波器Aup=1；w0为截止角频率，表示滤波器的通带与阻带的分界频率；Q 为品质因数，是一个选择因子，其值的大小由幅频特性曲线决定。
若取R1=R2=R ，则电路的Q 和w0的值由式（1-2）和式（1-3）决定：2110C C R w = (1-2)1221C C Q = (1-3)3）、电路元件参数的设定 根据低通滤波电路的截止频率f0，先确定R 的值，然后根据式（1-2）和式（1-3）求出C1和C2为R w Q C 012= (1-4)R Qw C 0221= (1-5)3、二阶压控电压源高通通滤波器1）、电路分析 二阶压控高通滤波器电路如图4所示。
从电路图看，高通滤波器与低通滤波器电路形式相似，只是两者电阻与电容位置互换。
因此该电路的分析方法与涉及步骤与低通滤波电路基本相同。
电路中C1、C2、R1、R2构成反馈网络。
运算放大器接成电压跟随器形式，其闭环增益等于1。
图4 二阶压控高通滤波器2）、电路传递函数和特性分析 二阶高通滤波器的传递函数由式（1-6）决定2)(11)(00Sw S w Q A s A up u ++= （1-6） 若取C1=C2=C 时，则电路的Q 和w0的值由式（1-7）和式（1-8）决定：2101R R C w = (1-7) 2121R R Q = (1-8)3）、电路元件参数的设定 根据高通滤波电路的截止频率f0，先确定C的值，选择Q 值。
在根据所要求的特征角频率，然后根据式（1-7）和式（1-8）求出R1和R2为：C Qw R 0121= (1-9)C w Q R 022= (1-10)五．信号放大滤波电路1、信号放大滤波电路设计1）、该电路选用通用运算放大器LM741，经同相比例放大器、二阶压控电压源低通滤波器、二阶压控电压源高通滤波器三种电路级联得到。
2）、电路元件参数的设定（通频带为10HZ~200HZ ；21=Q ； 1=up A ）同相比例放大器取1R K 10=,)(1f u R R A +=/1R 12= 可得K R f 110=； 由P N R R =，1R R N =2R R P =得K R 167.92=。
二阶压控电压源低通滤波器取截止频率为HZ f 2000=，KR R R 521===，由式(1-4)和式（1-5）可得nF C 2251=，nF C 5.1122=。
二阶压控电压源高通滤波器取截止频率为HZ f 100=， uF C C 121==，由式(1-4)和式（1-5）可得K R 254.111=， K R 408.222=。
3）、信号放大滤波电路电路图如图5所示图5 信号放大滤波电路2、信号放大滤波电路的仿真在输入端加入正弦电压信号i U ，通过改变输入信号的频率与幅值来测量电路的传输特性。
测量电路图如图6所示：图6 信号放大滤波仿真电路取V U i 5.0=，改变输入信号的频率，测得相应频率时的输出电压，即改变一次信号频率，测量一次O U 值，测量值记入表1中：表1 幅频特性测试数据 HZ f /5 10 30 60 120 200 400V U o /15.998 5.998 5.998 6 6 6 6 V U o /25.998 5.998 5.997 5.976 5.646 4.244 1.456 V U o /1.455 4.242 5.96 5.974 5.646 4.244 1.456在通频带内取HZ f 60=，改变输入信号的幅值，测得相应幅值对应时时的输出电压，即改变一次输入信号的幅值，测量一次O U 值，测量值记入表2中：表2 信号放大特性测试数据3、信号放大滤波电路性能评估由表1测试数据可知，在通频带（10HZ~200HZ ）内，如HZ f 60=时电压放大倍数=u A 5.974/0.5=11.948，与要求的12倍相符合；当取截止频率HZ f 100=时Q=4.242/6=0.7067，HZ f 2000=时Q=4.244/6=0.7067，都与设计时所取的Q=1/2=0.7071值相符合；当f 在通频带外时，如取HZ f 5=时 信号经低通高通滤波器后有6V 下降到1.455，表明信号被严重过滤，也与设计要求相符合。
即该电路频率特性与设计要求相符合。
由表2测试数据可知，该电路输入的放大信号为小信号时性能十分优良，当输入信号变大时，放大性能开始下将，即测试范围有限，范围约为i U <=1V 。
我们知道运放的放大与外接直流电源有关，放大后的信号不可能超过外接电压，LM741的外接电压为3V~22V （测试取18V ）。
经分析信号放大性能也与满足设计要求。
因此该电路满足设计要求（放大12倍，通频带为10HZ~200HZ ）。
4、信号放大滤波电路PCB 板图该电路PCB 板图如图7所示：图7 信号放大滤波电路PCB板图六．设计仪器设备1、LM741CH芯片（3片）2、电阻5K（2只）、9.167K（1只）、10K（1只）、11.254K（1只）、22.508K（1只）、110K（1只）3、电感112.5nF（1只）、225nF（1只）、1uF（2只）七．设计心得通过这次课程设计，加强了我们动手、思考和解决问题的能力，让我们熟悉了电路设计的一般流程及方法。
掌握了许多电路设计软件和仿真软件的运用，为今后学习打下了坚实基础。
在设计过程中，经常会遇到这样那样的问题，特别是装软件和软件使用遇到了很大困难，不过经过努力最后都克服了。
在做课程设计的同时也巩固了相关课本知识，在这次课程设计过程中，我们了解了很多元件的功能，并且对于其在电路中的使用有了更多的认识。
平时看课本时，有时问题老是弄不懂，做完课程设计，那些问题就迎刃而解了。
而且还可以记住很多东西。
比如一些芯片的功能，平时看课本，这次看了，下次就忘了，通过动手实践让我们对各个元件映象深刻。
认识来源于实践，实践是认识的动力和最终目的，实践是检验真理的唯一标准。
所以这个期末测试之后的课程设计对我们的作用是非常大的。
在制作PCB时，发现细心耐心，恒心一定要有才能做好事情，首先是线的布局上既要美观又要实用和走线简单，兼顾到方方面面去考虑是很需要的，否则只是一纸空话。
同时我认为我们的工作是一个团队的工作，团队需要个人，个人也离不开团队，必须发扬团结协作的精神。
某个人的离群都可能导致导致整项工作的失败。
实习中只有一个人知道原理是远远不够的，必须让每个人都知道，否则一个人的错误，就有可能导致整个工作失败。
团结协作是我们实习成功的一项非常重要的保证。
而这次课程设计恰好也锻炼我们这一点，这也是非常宝贵的。
通过这次课程设计使我懂得了理论与实际相结合是很重要的，只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来，从理论中得出结论，才能提高自己的实际动手能力和独立思考的能力。
在设计的过程中遇到问题，可以说得是困难重重，这毕竟第一次做的，难免会遇到过各种各样的问题，同时在设计的过程中发现了自己的不足之处，对以前所学过的知识理解得不够深刻，掌握得不够牢固。
参考文献（1）童诗白．模拟电子技术基础．北京：高等教育出版社，2002（2）张建华．数字电子技术．北京：机械工业出版社，2004（3）陈汝全．电子技术常用器件应用手册．北京：机械工业出版社，2005 （4）毕满清．电子技术实验与课程设计．北京：机械工业出版社，2005（5）潘永雄．电子线路CAD实用教程．西安：西安电子科技大学出版社，2002 （6）张亚华．电子电路计算机辅助分析和辅助设计．北京：航空工业出版社，200410/10。
