岩心标签

1.2 岩心描述分段原则
凡长度大于5cm的不同岩性均需分段描述
岩石颜色、含油产状、层理结构和含有物有变化的均需分段
厚度小于5cm的含油、气岩心和特殊岩性，如化石、标志层等要分段描述
1.3 岩心描述原则
重点对含油岩心进行描述，除定名外，还要本着含油、气、水特征与沉积特
征并重的原则
对泥质岩类，一般只定名，对结构、构造及特殊含有物也要适当描述
2.1 岩心描述的内容
对于陆相碎屑岩沉积的砂质岩与泥岩相互沉积的地层，岩心常规描述主要内容有：
岩石类型
含油产状
颜色
层理结构构造
接触关系
化石及其它含有物
滴酸反应程度等内容
岩心编号
岩心编号用带分数表示：分数前面的整数代表回次号，分母为本回次中有编
号的岩心总块数，分子为本回次中第几块编号的岩心
如：某孔中第5回次，有5块编号的岩心，其中第3块编号为。

石油天然气地质岩心与岩屑管理规则石油天然气地质岩心与岩屑管理规则1 主要内容与适用范围本标准规定了石油天然气地质岩心与岩屑的现场管理、拉运和岩心（岩屑）库的管理。

本标准适用于石油天然气地质岩心、岩屑的管理。

2 引用标准SY 5090—85 钻井取心岩心收获率计算方法3 岩心的现场管理3.1 钻井取心的岩心现场管理3.1.1 岩心整理3.1.1.1 岩心出筒岩心按顺序出筒，自深而浅摆放好，立即清洗清理干净，并清除假岩心。

3.1.1.2 油气显示观察及时观察试验并记录油、气、水显示与产状。

3.1.1.3 岩心丈量按SY 5090—85执行。

方向线应保证每个自然断块均有一个方向箭头，箭头指向钻头一端。

方向线应在岩心上方用色笔标划，并注明半米、整米记号和累计长度。

同时，在该筒岩心的底端注明单筒岩心长度。

3.1.1.4 涂漆编号在岩心方向线同侧按地层自浅而深依次涂白漆并编号（阿拉伯数字）。

涂漆编号的一般密度为：碎屑岩、砂岩200mm一个，泥岩400mm一个，含油气岩心加密编号；碳酸盐岩和火成岩及其他岩类400mm一个，含油气岩心加密编号。

每筒岩心的首尾和在于50mm的自然断块必须涂漆编号。

编号和岩心长度用黑色绘图墨汁以仿宋字书写。

岩心编号的漆块为40mm×25mm，半米、整米和单筒岩心长度记号为直径10mm,的实心圆点。

岩心编号格式和内容见图1，其中“该筒取心井段”只在首、尾漆块上填写。

3.1.1.5 劈心编号后，应立即将含油、含气、储集层、特殊岩性的岩心劈开，进行观察、描述、荧光检查和取样。

a、岩心应对半劈开，使方向线和岩心编号保存在同半的正中央，尽可能不破坏完整的层理构造。

b、观察描述后必须按原顺序对好。

若编号和长度记号破损，必须重新补划。

3.1.2 岩心描述在自然光下以岩心的新鲜面由浅至深描述。

3.1.3 岩心取样3.1.3.1 岩心取样，应填写送样清单，其格式和内容如附录A（补充件）所示。

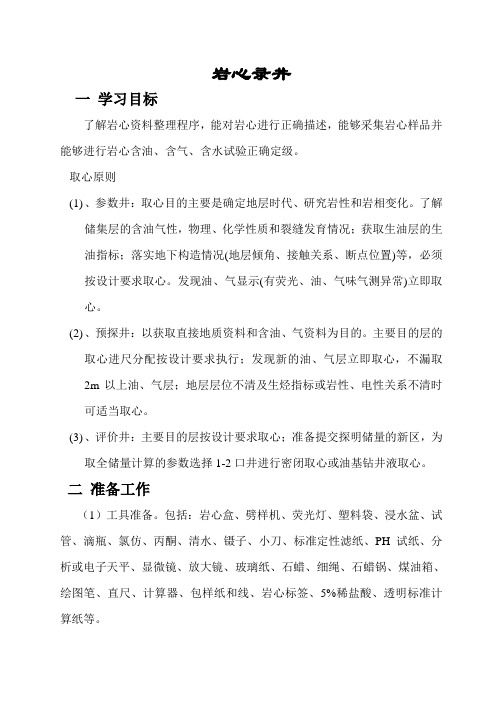

岩心录井一学习目标了解岩心资料整理程序，能对岩心进行正确描述，能够采集岩心样品并能够进行岩心含油、含气、含水试验正确定级。

取心原则(1)、参数井：取心目的主要是确定地层时代、研究岩性和岩相变化。

了解储集层的含油气性，物理、化学性质和裂缝发育情况；获取生油层的生油指标；落实地下构造情况(地层倾角、接触关系、断点位置)等，必须按设计要求取心。

发现油、气显示(有荧光、油、气味气测异常)立即取心。

(2)、预探井：以获取直接地质资料和含油、气资料为目的。

主要目的层的取心进尺分配按设计要求执行；发现新的油、气层立即取心，不漏取2m以上油、气层；地层层位不清及生烃指标或岩性、电性关系不清时可适当取心。

(3)、评价井：主要目的层按设计要求取心；准备提交探明储量的新区，为取全储量计算的参数选择1-2口井进行密闭取心或油基钻井液取心。

二准备工作（1）工具准备。

包括：岩心盒、劈样机、荧光灯、塑料袋、浸水盆、试管、滴瓶、氯仿、丙酮、清水、镊子、小刀、标准定性滤纸、PH试纸、分析或电子天平、显微镜、放大镜、玻璃纸、石蜡、细绳、石蜡锅、煤油箱、绘图笔、直尺、计算器、包样纸和线、岩心标签、5%稀盐酸、透明标准计算纸等。

（2）资料准备。

包括：钻时记录、岩心描述纪录、送样清单、观察纪录。

三、现场取心工作程序1、取心之前起钻，应在钻头接触井底、钻压为“2-3t”的条件下丈量方入。

取心钻具下钻到底，核对井深、方入，取心时下钻、起钻方入的丈量应在同一钻压条件下进行，保证岩心深度的准确性。

2、详细记录钻时(1点/0.25m)，分析井下地层变化，提出割心部位的参考意见，取心井段正常进行捞样及其它录井工作。

3、取心钻具提出井口后，必须丈量低空，结合观察底面特点及磨心情况，判断井下有无余心，及时提出相应措施。

4、取心工具必须拉下钻台，在井场捅心。

5、出筒次序不能乱，接心人员面对岩心盒正面，按照岩心盒上的标识号由大到小的顺序，将捅出的第一块岩心底面摆放在靠近自己的第一格右边位置，第一块岩心装在顺序号最大的岩心盒内，单块岩心按照出筒的方向、顺序摆放，不可倒置（注意单块岩心由接心人员一人负责，避免由于传递的中间环节多而出现次序、顺序出错）。

水文地质钻探地质编录要求钻孔水文地质、工程地质编录内容一般包括:除描述岩芯的岩性、结构、构造外，应重点描述岩芯的块度、坚硬程度、风化程度、裂隙发育程度，岩石的风化程度及发育深度。

1.岩心编录1.岩心编录程序：2.抄录班报表的回次进尺、施工方法（钻探方法、扩孔孔径、变径及其深度）有关的水文地质现象记载。

3.校正回次位置及填写岩心标签。

4.整理岩心，检查上下顺序，校正岩心长度。

5.鉴定岩性，确定分层位置,填写分层标签，并分层取代表性鉴样及分析样品（注明取样深度）。

6.终孔后，在完成上述工作的基础上，将岩心按顺序装箱保存。

2.岩心描述的顺序及内容1.基岩的描述内容大致为:定名、颜色、结构、矿物成分、岩心破碎情况（岩心形状）、岩心采取率、节理、裂隙和岩溶的发育程度、充填情况及充填物、断层擦痕、断层泥及其充填物、风化程度、化石、层与层的相互关系及层理性质、矿化特征、蚀变现象、构造破碎情况及次生变化等。

2.测量岩心标志面（层面、片理面、断裂面、接触界线等）与岩心轴夹角。

3.岩层、矿化、蚀变在小范围内有所变化时应丈量出具体深度并注明。

4.选择有地质意义且具有代表性的岩（矿）心,作大比例尺素描图并进行照象，以增强文字的说服力。

5.钻孔内岩性分层时应注明上下两层岩石的接触关系。

如渐变关系、侵入关系等。

6.记录内容要求繁简适度，重点突出，针对性强。

对矿心及顶底板，矿化蚀变带和构造部位等应详细描述。

7.岩心块度的划分:大于20厘米为长柱状；10-20厘米为短柱状;小于10厘米为扁柱状;大于5厘米为块状；2-5厘米为碎块状；小于2厘米为碎屑状、粉末状。

若为块状，需对块体形态做大致描述，如楔块状、菱块状、团块状等。

8.松散岩层的描述内容大致为:定名、颜色、湿度、成分（粒度成分及百分含量）、磨圆度、分选性、结核、包裹体、结构层的相互关系及层理特征、胶结程度及胶结类型、化石等。

8.松散岩层的描述内容大致为:定名、颜色、湿度、成分（粒度成分及百分含量）、磨圆度、分选性、结核、包裹体、结构层的相互关系及层理特征、胶结程度及胶结类型、化石等。

ST 中油测井技术服务有限责任公司企业标准ST/CNLC SOP3005-2007_______________________________________________________________________________ 综合录井岩心整理和描述规范2007-12-31发布2008-01-01实施中油测井技术服务有限责任公司发布综合录井岩心整理和描述1 范围本标准规定了综合录井岩心整理和描述的内容与要求，规定了油气探井现场地质的岩心整理和描述的原则和依据。

本标准适用于综合录井仪小队在现场进行地质录井的岩心整理和描述工作。

2 引用标准SY/T 6294-1997 油气探井分析样品现场采样规范SY/T 5788.3-19991油气探井地质录井规程3 内容和要求3.1 钻井取芯岩心出筒和整理3.1.1 出筒要及时，出筒前丈量底空长度；发生岩心在筒内冻结，严禁火烤。

3.1.2 钻井取芯专业人员把守筒口，录井人员确保按顺序出筒和摆放，严防顺序错乱，上、下颠倒在岩心表面相应位置做好标记。

3.1.3岩心出筒后，观察岩心出油、冒气、含水情况，如有岩心出油、冒气、情况，立即拍照，并进行荧光直照、滴照和滴水试验，作好记录。

3.1.4 含油岩心禁用水洗，用刀刮或棉纱清除钻井液；做特殊分析化验的岩心用铝箔包装、蜡封、以备分析鉴定；其余岩心清洗干净，呈岩石本色。

3.1.5 岩心洗净后，按岩性、含有物、断面、岩心形状和化石、印痕、岩心爪痕迹等特征对好自然断口，使茬口吻合，恢复岩心原始顺序和位置；磨光面摆放要合理；松散、破碎的岩心用“体积法”堆放或用塑料袋、布袋装好。

3.1.6 岩心长度采取一次丈量法，切勿分段丈量；岩心磨损时，按实际长度量取；识别真假岩心和井壁掉块。

3.1.7 岩心丈量的读数精确到厘米，收获率计算精确到小数点后一位。

a) 岩心收获率＝本筒岩心实长(m)/本筒取心的进尺(m)×100％b) 全井岩心的总收获率＝全井岩心总长(m)/全井累计取心进尺(m)×100％3.1.8 岩心装盒时，按井深由上至下的顺序自左而右装入岩心盒，用红铅笔作出整米、半米记号，其记号放在方向线的同一侧，标出一条醒目中心线，箭头指向钻头位置。

岩心录井主要内容1、取心前的准备工作2、取心原则3、取心层位的确定4、取心方式5、取心过程中应注意的事项6、岩心出筒、丈量和整理7、岩心描述8、岩心采样和岩心保管9、岩心录井草图的编绘所谓岩心录井，就是在钻井过程中利用取心工具，将地下岩石取上来（这种岩石就叫岩心），进行整理、描述、分析，获取地层的各项地质资料、恢复原始地层剖面的过程。

岩心录井资料是最直观地反映地下岩层特征的第一性资料。

通过对岩心的分析、研究，可以解决以下问题：1）获得岩性、岩相特征，进而分析沉积环境。

2）获得古生物特征，确定地层时代，进行地层对比。

3）确定储集层的储油物性及有效厚度。

4）确定储集层的“四性”（岩性、物性、电性和含油性）关系。

5）取得生油层特征及生油指标。

6）了解地层倾角、接触关系、裂缝、溶洞和断层发育情况。

7）检查开发效果，获取开发过程中所必需的资料。

一、取心前的准备工作取心前的准备工作可按以下步骤进行：1）取心前应收集好邻井、邻区的地层、构造、含油气情况及地层压力资料，若在已投入开发的油田内取心，则应收集邻井采油、注水、压力资料。

在综合分析各项资料后，根据地质设计的要求，作好取心井目的层地质预告图。

2）丈量取心工具和专用接头，确保钻具、井深准确无误。

分段取心时，对取心钻具与普通钻具的替换，或连续取心时倒换使用的岩心筒长度，都应分别做好记录。

要准确计算到底方入，并记录清楚，为判断真假岩心提供依据。

3）取心工作中要明确分工，确保岩心录井工作质量。

一般分工是：地质录井队长负责具体组织和安排，对关键环节进行把关；地质大班负责岩心描述和绘图；岩心采集员负责岩心出筒、丈量、整理，采样和保管等工作；小班地质工负责钻具管理、记录钻时，计算并丈量到底方入、割心方众，收集有关地质、工程资料与数据。

岩心出做时，各岗位人员要通力配合，专职采集人员做好出筒、丈量、整理和采样工作。

4）卡准取心层位。

在钻达预定取心层位前，应根据邻井实钻资料及时对比本井实钻剖面，抓住岩性标准层或标志层、电性标准层或标志层，卡准取心层位。
