网络技术基础实验三

天津理工大学实验报告学院（系）名称：计算机与通信工程学院6.列举出你所抓到数据包的种类（协议名称）。

列表写出客户端、网关、web服务器的IP地址和MAC地址。

HTTP客户端和服务器段的端口号。

答：数据包的种类TCP、UDP、DNS、DHCP、ARP、OSPF、LLDP、SSL、TLS、NBNS、BROWSER=等。

客户端网关Web服务器IP地址101.4.60.122 202.113.78.31 202.113.78.39MAC地址58:6a:b1:5d:be:33 44:37:e6:04:08:9f 44:37:e6:04:09:c5HTTP客户端的端口号：80，服务器端口号：2518。

7.将TCP、IP、ARP、DNS、HTTP和Ethernet的首部字段的名字和值按照协议的格式（参见附录2）分别记录下来。

（任意打开一个消息）答：IP：版本：4 首部长度：20bytes 区分服务：0x00 总长度：40 标识:0x41c6 标志:0x02 片偏移:0生存时间:51 协议:TCP（6）首部校验和:0x4bfb源地址:101.4.60.122目的地址:202.113.78.31可选字段: 填充TCP:源端口：80 目的端口：2518序号：1确认号：716数据偏移保留URG0 ACK1PSHRSISYNFIN窗口：16128检验和0xf2e5 紧急指针: 无效选项:空填充：空ARP:以太网目的地址：HonHaiPr_04:08:9f (44:37:e6:04:08:9f) 以太网源地址：HonHaiPr_04:09:c5(44:37:e6:04:09:c5)帧类型：ARP(0x0806)DNS:标识：0xa632 标志：0x8180问题数：1 资源记录数：3授权资源记录数：0 额外资源记录数：0 查询问题：:type A,class IN回答：:type CNAME,class IN,cname :type A,class IN, addr 101.4.60.122:type A,class IN, addr 101.4.60.121额外授权：0记录信息：0HTTP:版本：1.1 空格状态码:200 空格原因短语：OK回车符换行符首部：nginx ：阈值：0.6.39回车符换行符实体：Date:Sat, 09 May 2015 07:58:02 GMT \r\nEthernet:目的地址：(58:6a:b1:5d:be:33 ) 源地址：(44:37:e6:04:08:9f)类型：IP 数据：769bytes FCS：0x08008.在wireshark界面上，设置抓包后的过滤条件为只显示IP地址包括web服务器地址的包（筛选格式类似“ip.addr eq 202.113.78.39”）。

实验：二层以太网组网和交换机的配置实验一：二层以太网组网实验【实验目的】1. 了解局域网各组成部分。

2. 掌握网络设备类型选择、软硬件设置方法。

3. 掌握基本的网络故障的判断、解决方法。

【实验环境】Cisco 2950交换机、具备Windows 操作系统的PC 机、直通双绞线、交叉双绞线。

【实验重点及难点】9 重点：学习网络设备的连接与设置方法。

9 难点：网络故障的判断及解决方法【实验内容】网络连接示意图1、本实验选择Cisco 2950-24作为二层网络连接设备。

Cisco 2950是Cisco 最低端可网管交换机。

Catalyst 2950 系列包括Catalyst 2950T-24、2950-、2950-12 和2950C-24 交换机。

192.168.0.4 192.168.0.1 192.168.0.2 192.168.0.3 Cisco 2950 Cisco 2950Catalyst 2950-24 交换机有24 个10/100 端口；2950-12 有12 个10/100 端口；2950T-24 有24个10/100 端口和2 个固定10/100/1000 BaseT 上行链路端口；2950C-24 有24 个10/100 端口和2 个固定100 BaseFX 上行链路端口。

本次实验不考虑对交换机进行设计，只按照交换机的默认设置。

按照如上连接图进行网络连接。

具体连接过程如下：1）Cisco 2950交换机连接，将两台交换机接通电源，系统自检正常以后，任意选择两个交换机的端口，通过交叉线进行连接。

2）将如图PC机及笔记本加电，并通过直通线分别接入各交换机，观察各接入端口，待端口为绿色是为正常。

Cisco 2950交换机的端口在接入PC机时，其端口有30秒的测试过程，此过程中状态灯为黄色，若端口检测正常，则会转变为绿色。

在此步骤中思考以下问题：1）实验中Cisco 2950加电启动的过程？2）Cisco 2950交换机端口数是多少？3）Cisco 2950在接入设备时状态灯的变化过程。

实验三路由基础——IP寻址1．实验目标在本实验中，将在前面知识点基础上对路由基础——IP寻址做进一步的理解。

通过该实验我们可以进一步有效的分配地址。

2．实验拓扑实验的拓扑结构如图1所示：图1 IP寻址实验拓扑结构3．实验要求给出了一个B类地址172.16.0.0/16可供地址。

☆第1个网段连接到服务器群，需要50个地址。

☆第2个网段为到远程路由器的串行连接。

☆第3个网段是公共可访问的大型计算机实验室，包含400台PC，每台Pc机器都需要自己独一无二的IP地址。

☆第4个网段是以太网用户LAN，为简化管理，网络管理员申请此LAN有一个C 类子网掩码。

☆实现各网段之间的互通（利用rip路由协议，以后再将rip相关知识）4．实验步骤步骤一：建立一个表（表1），详细描述网段情况和每个网段上所需的主机数。

步骤二：根据步骤一的需求，确定所需子网掩码，并在表2中列出子网掩码。

步骤三：从需要最多子网位数（子网掩码最长的）的网段开始，进行地址分配。

我们先从串行链路开始，一位它有30位子网掩码。

由于所有地址都以172.16开头，所有只需检查IP地址的最后16位。

在下表3中，可以看到子网掩码的二进制数形式，也看见了在范围之内的第1个和最后一个IP地址。

注意，地址的子网部分不能为全0和全1，除非使用了IP subnet-zero命令。

在给定的30位子网掩码，选出了第1个可用的网络号（172.16.0.4），去掉全1和全0的主机IP地址后，就剩下的地址范围是：172.16.0.5~172.16.0.6。

在此范围内的每个IP 地址都可以分配给穿行链路的任意一端。

如表4所示，将计算机服务器群网段所使用的IP地址范围，它需要50个IP地址。

首先选出第1个可用网络地址，给定位子网掩码，在这种情况下，第1个可用的网络是。

去掉全1和全0的主机IP地址，所以可用的IP地址范围是。

步骤五：下面是以太网用户网段执行同样的步骤，如表5所示：下面是公共实验室网段上执行同样的步骤，如表6所示：步骤六：综上所述，可以为4个网段定义地址范围如表7所示：步骤七：实现各网段互相通信。

计算机网络实验报告实验3一、实验目的本次计算机网络实验 3 的主要目的是深入理解和掌握计算机网络中的相关技术和概念，通过实际操作和观察，增强对网络通信原理、协议分析以及网络配置的实际应用能力。

二、实验环境本次实验在计算机网络实验室进行，使用的设备包括计算机、网络交换机、路由器等。

操作系统为 Windows 10，实验中使用的软件工具包括 Wireshark 网络协议分析工具、Cisco Packet Tracer 网络模拟软件等。

三、实验内容与步骤（一）网络拓扑结构的搭建使用 Cisco Packet Tracer 软件，构建一个包含多个子网的复杂网络拓扑结构。

在这个拓扑结构中，包括了不同类型的网络设备，如交换机、路由器等，并配置了相应的 IP 地址和子网掩码。

（二）网络协议分析启动 Wireshark 工具，捕获网络中的数据包。

通过对捕获到的数据包进行分析，了解常见的网络协议，如 TCP、IP、UDP 等的格式和工作原理。

观察数据包中的源地址、目的地址、协议类型、端口号等关键信息，并分析它们在网络通信中的作用。

（三）网络配置与管理在实际的网络环境中，对计算机的网络参数进行配置，包括 IP 地址、子网掩码、网关、DNS 服务器等。

通过命令行工具（如 Windows 中的 ipconfig 命令）查看和验证配置的正确性。

（四）网络故障排查与解决设置一些网络故障，如 IP 地址冲突、网络连接中断等，然后通过相关的工具和技术手段进行故障排查和解决。

学习使用 ping 命令、tracert 命令等网络诊断工具，分析故障产生的原因，并采取相应的解决措施。

四、实验结果与分析（一）网络拓扑结构搭建结果成功构建了包含多个子网的网络拓扑结构，各个设备之间能够正常通信。

通过查看设备的状态指示灯和配置信息，验证了网络连接的正确性。

（二）网络协议分析结果通过 Wireshark 捕获到的数据包，清晰地看到了 TCP 三次握手的过程，以及 IP 数据包的分片和重组。

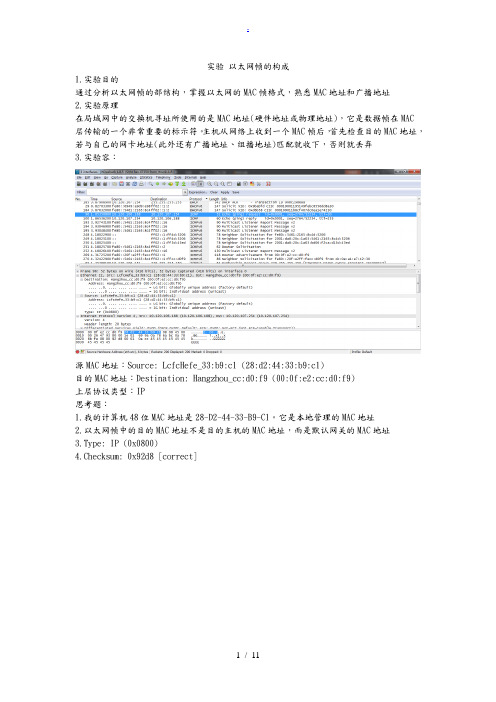

实验以太网帧的构成1.实验目的通过分析以太网帧的部结构，掌握以太网的MAC帧格式，熟悉MAC地址和广播地址2.实验原理在局域网中的交换机寻址所使用的是MAC地址(硬件地址或物理地址)，它是数据帧在MAC层传输的一个非常重要的标示符。

主机从网络上收到一个MAC帧后，首先检查目的MAC地址，若与自己的网卡地址(此外还有广播地址、组播地址)匹配就收下，否则就丢弃3.实验容：源MAC地址：Source: LcfcHefe_33:b9:c1 (28:d2:44:33:b9:c1)目的MAC地址：Destination: Hangzhou_cc:d0:f9 (00:0f:e2:cc:d0:f9)上层协议类型：IP思考题：1.我的计算机48位MAC地址是28-D2-44-33-B9-C1。

它是本地管理的MAC地址2.以太网帧中的目的MAC地址不是目的主机的MAC地址，而是默认网关的MAC地址3.Type: IP (0x0800)4.Checksum: 0x92d8 [correct]实验一地址解析协议ARP协议实验1.实验目的通过观察操作前后ARP缓存的变化，加深对地址解析协议的工作原理的理解2.实验原理利用地址解析协议(ARP)，显示和修改以太网中IP地址与物理地址转换表容3.实验容Ping本子网的10.120.106.143后可知10.120.106.143的MAC地址为00-23-ae-28-09-41Ping 后 arp地址转换表无变化。

使用arp -d *后，arp地址转换表被清除使用arp -s 10.120.106.143 00-23-ae-28-09-41后，地址转换表中增加了目标地址思考题：1.ping 网地址后，arp转换表中将增加它的IP地址和MAC地址；ping外网地址则无变化2.ARP协议的广播围为一个局域网实验二 ICMP协议实验1.实验目的通过测试本网主机、默认网关和因特网网络连通性，理解ICMP echo协议中诸参数的意义2.实验原理Ping是一个常用的实用工具程序，源主机通过向网络上的目的主机ICMP的echo请求数据报来校验其网络的连通性。

第1篇一、实训目的本次实训旨在通过实际操作，让学生掌握网络基础知识，了解网络设备的安装、配置和维护方法，提高学生的动手能力和实际操作技能。

通过实训，使学生能够熟练运用网络设备，解决网络故障，为以后从事网络工程、网络维护等相关工作打下坚实的基础。

二、实训内容1. 网络设备认识与安装（1）认识网络设备：交换机、路由器、防火墙等。

（2）网络设备的安装：按照实际需求，选择合适的网络设备，进行安装和调试。

2. 网络拓扑结构设计与实现（1）网络拓扑结构设计：根据实际需求，设计合理的网络拓扑结构。

（2）网络拓扑结构实现：根据设计好的网络拓扑结构，进行网络设备的配置。

3. 网络设备配置与调试（1）交换机配置：VLAN划分、端口镜像、STP协议等。

（2）路由器配置：静态路由、动态路由、OSPF协议等。

（3）防火墙配置：访问控制策略、NAT转换等。

4. 网络故障排除（1）网络故障现象分析：根据网络故障现象，分析故障原因。

（2）网络故障排除：针对故障原因，采取相应的排除措施。

三、实训过程1. 网络设备认识与安装在实训过程中，我们首先对交换机、路由器、防火墙等网络设备进行了认识。

了解了各设备的功能、性能、应用场景等。

然后，根据实际需求，选择合适的网络设备，进行安装和调试。

在安装过程中，我们学习了设备的物理连接、接口类型、电源连接等知识。

2. 网络拓扑结构设计与实现在实训过程中，我们根据实际需求，设计了一个简单的网络拓扑结构。

首先，我们分析了网络需求，确定了网络设备类型、数量、连接方式等。

然后，根据设计好的网络拓扑结构，进行网络设备的配置。

在配置过程中，我们学习了VLAN划分、端口镜像、STP协议、静态路由、动态路由、OSPF协议等知识。

3. 网络设备配置与调试在实训过程中，我们对交换机、路由器、防火墙等设备进行了配置与调试。

首先，我们对交换机进行了VLAN划分、端口镜像、STP协议等配置。

然后，对路由器进行了静态路由、动态路由、OSPF协议等配置。

计算机网络实验报告计算机网络实验报告引言：计算机网络是现代社会的重要组成部分，它连接了各种设备和系统，实现了信息的传输和共享。

在计算机网络实验中，我们通过实际操作和观察，深入了解了网络通信原理、协议和技术。

本篇实验报告将对我们进行的计算机网络实验进行总结和分析，以及实验中遇到的问题和解决方法。

实验一：网络拓扑结构在本实验中，我们学习了计算机网络的拓扑结构，包括总线型、星型、环型和网状型等。

通过搭建不同拓扑结构的网络，我们深入理解了各种结构的优缺点和适用场景。

例如，总线型拓扑结构简单易懂，但容易出现单点故障；而星型拓扑结构可靠性较高，但需要大量的物理连接。

实验二：网络协议分析在本实验中，我们学习了常见的网络协议，如TCP/IP、HTTP和FTP等。

通过抓包和分析网络数据包，我们了解了协议的工作原理和通信过程。

例如，TCP/IP协议是互联网的核心协议，它通过IP地址和端口号实现了可靠的数据传输；HTTP协议是应用层协议，用于在客户端和服务器之间传输超文本。

实验三：网络安全与防护在本实验中，我们学习了网络安全的基本概念和常见的攻击手段，如DDoS、SQL注入和跨站脚本等。

通过搭建防火墙和入侵检测系统，我们学会了如何保护网络安全。

例如，防火墙可以通过过滤规则，控制网络流量的进出；入侵检测系统可以监测网络中的异常行为，并及时作出响应。

实验四：无线网络实践在本实验中，我们学习了无线网络的工作原理和配置方法。

通过配置无线路由器和接入点，我们实现了无线网络的搭建和连接。

例如，无线网络使用无线电波进行通信，需要设置SSID和密码来保护网络安全；无线网络的覆盖范围受到信号强度和障碍物的影响，需要合理布置设备位置。

实验五：网络性能测试在本实验中，我们学习了网络性能测试的方法和工具。

通过使用ping、traceroute和iperf等工具，我们测试了网络的延迟、丢包率和带宽等性能指标。

例如，ping命令可以测试网络的延迟和丢包情况；iperf命令可以测试网络的带宽和吞吐量。

《网络技术基础》实验报告姓名：实验1 计算机局域网的硬件连接本组成员姓名以及学号：日期：2010年11月1日估计时间：135分钟1—1实验目的1、学习双绞线的使用方法2、掌握使用双绞线作为传输介质，以集线器为中心设备组件小型局域网的硬件连接方法3、掌握配置局域网中IP地址的方法1—2实验设备1、非屏蔽5类双绞线、水晶头若干、专用压线钳2、集线器（HUB）1台。

3、测线器4、微机：3台，能运行windows 2000及以上版本1--3实验内容1、了解实验室工作台的布局2、利用双绞线以及水晶头，按照双绞线的排列顺序做直通线和交叉线3、掌握测量直通线和交叉线的方法4、利用作好的双绞线以及集线器通过硬件在本工作台组建局域网1—4实验原理1、局域网组件过程中的硬件安装以及连接是相对简单但非常重要的环节，其中涉及到网卡的安装，网线的制作、网络的连接、网络操作系统的安装、站点属性的配置等工作。

我们主要对双绞线制作及连接进行操作。

双绞线的传输距离比较短，一般为100米。

由于我们实验中采用集线器作为互连设备来组件小型的局域网，即同一工作台上的3台计算机互连，因此选择选用双绞线作为传输介质。

5 类线由4对双绞线组成，分别标识为白橙/橙、白绿/绿、白蓝/蓝、白棕/棕，每种颜色的花色线和纯色线为一对。

根据数字信号的编码和导线衰减特性的不同，双绞线的传输速率有所变化，最高可达1000Mbit/s。

2、根据连接方式的不同，双绞线分为直通线和交叉线。

如下图所示。

用户设备和网络设备之间（如用户计算机的网卡和集线器之间）使用直通双绞线；用户设备和用户设备之间或网络设备和网络设备之间（如集线器的级联，或两台计算机通过双绞线直接连接），需要使用交叉双绞线连接。

1—5实验步骤1、按照EIA/TIA-568标准排列双绞线电缆线对，每组做3条直通双绞线，3条交叉双绞线。

注意事项：使用压线钳时，要用力，使得水晶头中的金属针能与双绞线电缆中的导线完全接触。

课程设计(综合实验)报告( 2010-- 2011年度第 2学期)名称：题目：院系：班级：学号：学生姓名：指导教师：设计周数：2周成绩：日期：2011年6月30日1. 运行程序，分别和两个人聊天2. 聊天双方在IPAdr中输入对方IP地址，点确定，开始通信。

3. 在TextSend中输入发送信息，点发送，可以在TextReceive中看到对话内容，自己发送的是“发送：”后显示的内容。

4. 同理，对方收到信息后，显示在对方TextRecieve中。

对方进行同种操作，将可以在本机的TextRecieve中显示，显示在“接收：”后，现在即实现了利用UDP进行双方聊天。

分析：UDP协议是端到端的协议，不需要实现建立连接，只需知道对方的IP地址就可发送数据，每个报文都带有完整的目的地址，协议比较简单，但是它不保证报文传输的可靠性。

IP地址知道后，就可以利用SendData发送数据，数据利用UDP协议传输数据，接收方利用GataData接收数据。

至此，双方可以进行正常的聊天。

为了便于界面的更加人性化，添加了一个标签，然后利用一条程序代码，将窗体背景色改为蓝色，并且能在对话框中同时显示发送和接收的数据，这样更加便于使用。

实验名称实验二：TCP通信程序的设计实验目的1、本实验为验证性实验。

2、掌握TCP协议的基本原理。

3、掌握TCP协议的通信过程，加深对TCP通信协议的理解。

实验原理TCP是一种面向连接的、可靠的、基于字节流的运输层（Transport layer）通信协议。

TCP的服务流程:TCP协议提供的是可靠的、面向连接的传输控制协议，即在传输数据前要先建立逻辑连接，然后再传输数据，最后释放连接3个过程。

TCP提供端到端、全双工通信；采用字节流方式，如果字节流太长，将其分段；提供紧急数据传送功能。

TCP提供的面向连接意味着两个使用TCP的应用（通常是一个客户和一个服务器）在彼此交换数据之前必须先建立一个TCP连接。
