突面法兰和凸面法兰

法兰密封面类型表附图1：附图1：附图1：附图1：法兰密封图法兰密封面型式的选用全平面密封面：常与平焊型式配合以适用于操作条件比较缓和的(PNg1.0)工况下；常用于铸铁法兰或与铸铁连接的钢法兰；凸台面密封面：是应用最广的一种型式，它常与对焊和承插焊型式配合使用，在"美式法兰"中，常用在PN2.0、PN5.0和部分PN10.0MPa压力等级中；在"欧式法兰"中则常用在PN1.6、PN2.5MPa压力等级；凹凸面密封面：常与对焊和承插型式配合使用，在"美式法兰中不常采用，在"欧式法兰"中常用在PN4.0、PN6.4MPa等级中。

但它不便于垫片的更换；榫槽面密封面：使用情况同凹凸面法兰；环槽面密封面：常与对焊连接型式配合(不与承插焊配合)使用，主要用在高温、高压或二者均较高的工况。

在"美式法兰’中，常用在PN10.0(部分)、PN15.0、PN25.0、PN42.0MPa压力等级中。

在"欧式法兰"中常用在PNl0.0、PN16.0、PN25.0、PN32.0、PN4200。

1.法兰连接法兰(flange)连接是管道施工的重要连接方式。

法兰连接就是把两个管道、[wiki]管件[/wiki]或器材，先各自固定在一个法兰盘上，两个法兰盘之间，加上法兰垫，用螺栓紧固在一起，完成了连接。

有的管件和器材已经自带法兰盘，也是属于法兰连接。

法兰分螺纹连接（丝接）法兰和焊接法兰。

低压小直径有丝接法兰，高压和低压大直径都是使用焊接法兰，不同压力的法兰盘的厚度和连接螺栓直径和数量是不同的。

根据压力的不同等级，法兰垫也有不同材料，从低压石棉垫、高压石棉垫到金属垫都有。

法兰连接使用方便，能够承受较大的压力。

在工业管道中，法兰连接的使用十分广泛。

在家庭内，管道直径小，而且是低压，看不见法兰连接。

如果在一个锅炉房或者生产现场，到处都是法兰连接的管道和器材。

法兰英文对照的汉语意思:很多做外贸的新手不知道法兰产品的英语叫法，比如在网上搜索法兰英语、平焊法兰英语，定襄益成搜集了法兰的英语、平焊法兰的英语等资料给大家作参考，本站源于法兰知识的文章最全面，请进入“法兰知识”栏目学习，等全部看一遍后，您就已经全面熟悉法兰了。

法兰(flange)使管子与管子相互连接的零件，连接于管端。

法兰上有孔眼，螺栓使两法兰紧连。

法兰间用衬垫密封。

法兰的各种叫法按照法兰外观高颈法兰/对焊法兰（Weld Neck Flange）——WNF滑动法兰/滑套法兰（Slip On Flange）——SO平板法兰（PL Flange）——PL盲板法兰&法兰盖(Blind Flange)——BL Flange按照焊接（连接）方式对焊法兰/高颈法兰（Weld Neck Flange）——WNF带颈平焊法兰（Slip On Flange）——SO板式平焊法兰（PL Flange）——PL呈插法兰(Socket Weld Flange)——SW螺纹法兰(Threaded Flange)按照密封方式凸面法兰（Raised Face Flange）平面法兰凹凸面法兰环槽面法兰外贸常用法兰的国家标准美国标准（ANSI & SAS ）德国标准（DIN & EN1092）日本标准（JIS）英国标准（BS）意大利标准（UNI）非洲标准（SABS）法兰图纸各部常用字母外径OD内径ID（d1）厚度（T）中心距（K）英语，缩写，FLG法兰Flange (FLG）整体管法兰integral pipe flange钢管法兰steel pipe flange螺纹法兰threaded flange滑套法兰（包括平焊法兰）slip-on flange (SO); slip-on welding flange承插焊法兰socket welding flange松套法兰lap joint flange (LJF)对焊法兰welding neckflange (WNF)法兰盖blind flange, blind孔板法兰orifice flange异径法兰reducing flange盘座式法兰pad type flange松套带颈法兰loose hubbed flange焊接板式法兰welding plate flange对焊环welding neck collar （与stub end相似）平焊环welding-on collar突缘短节stub end, lap翻边端lapped pipe end松套板式法兰loose plate flange压力级pressure rating, pressure rating class压力—温度等级pressure-temperature rating法兰密封面，法兰面flange facing突面raised face (RF)凸面male face (MF)凹面female face (FMF)榫面tongue face槽面groove face环连接面ring joint face全平面；满平面flat face; full face (FF)光滑突面smooth raised face法兰面加工facing finish粗糙度roughness光滑的smooth齿形serrated均方根root mean square (RMS)算术平均粗糙高度arithmetical average roughness height (AARH)配对法兰companion-flange螺栓圆bolt circle (B.C.)。

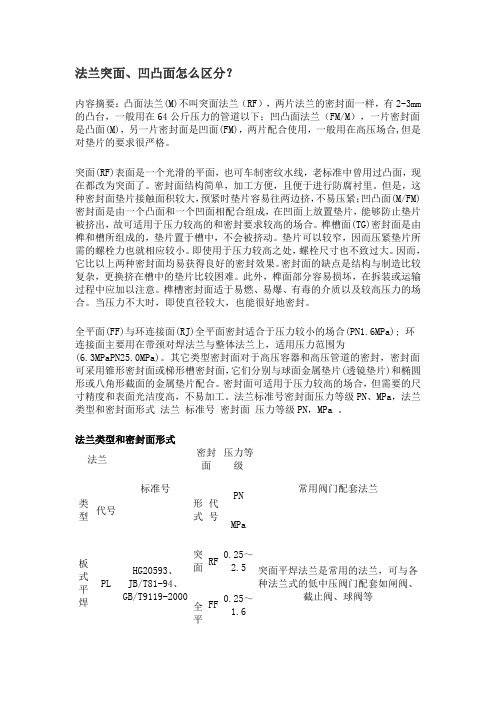

法兰突面、凹凸面怎么区分？内容摘要：凸面法兰(M)不叫突面法兰（RF），两片法兰的密封面一样，有2-3mm 的凸台，一般用在64公斤压力的管道以下；凹凸面法兰（FM/M），一片密封面是凸面(M)，另一片密封面是凹面(FM)，两片配合使用，一般用在高压场合,但是对垫片的要求很严格。

突面(RF)表面是一个光滑的平面，也可车制密纹水线，老标准中曾用过凸面，现在都改为突面了。

密封面结构简单，加工方便，且便于进行防腐衬里。

但是，这种密封面垫片接触面积较大，预紧时垫片容易往两边挤，不易压紧；凹凸面(M/FM)密封面是由一个凸面和一个凹面相配合组成，在凹面上放置垫片，能够防止垫片被挤出，故可适用于压力较高的和密封要求较高的场合。

榫槽面(TG)密封面是由榫和槽所组成的，垫片置于槽中，不会被挤动。

垫片可以较窄，因而压紧垫片所需的螺栓力也就相应较小。

即使用于压力较高之处，螺栓尺寸也不致过大。

因而，它比以上两种密封面均易获得良好的密封效果。

密封面的缺点是结构与制造比较复杂，更换挤在槽中的垫片比较困难。

此外，榫面部分容易损坏，在拆装或运输过程中应加以注意。

榫槽密封面适于易燃、易爆、有毒的介质以及较高压力的场合。

当压力不大时，即使直径较大，也能很好地密封。

全平面(FF)与环连接面(RJ)全平面密封适合于压力较小的场合(PN1.6MPa); 环连接面主要用在带颈对焊法兰与整体法兰上，适用压力范围为(6.3MPaPN25.0MPa)。

其它类型密封面对于高压容器和高压管道的密封，密封面可采用锥形密封面或梯形槽密封面，它们分别与球面金属垫片(透镜垫片)和椭圆形或八角形截面的金属垫片配合。

密封面可适用于压力较高的场合，但需要的尺寸精度和表面光洁度高，不易加工。

法兰标准号密封面压力等级PN、MPa，法兰类型和密封面形式法兰标准号密封面压力等级PN，MPa 。

法兰类型和密封面形式法兰标准号密封面压力等级PNMPa常用阀门配套法兰类型代号形式代号板式平焊PLHG20593、JB/T81-94、GB/T9119-2000突面RF0.25～2.5 突面平焊法兰是常用的法兰，可与各种法兰式的低中压阀门配套如闸阀、截止阀、球阀等全平FF0.25～1.6面带颈平焊SOHG20594、GB/T9116-2000突面RF0.6～4.0突面带颈平焊法兰是近年来引进的石油化工装置中普遍使用的结构型式凹凸面MFM1.0～4.0榫槽面TG1.0～4.0全平面FF0.6～1.6带颈对焊WNHG20595、JB/T82-94、GH/T9115-2000突面RF1.0～25.0PN4.0-PN10.0MPa的阀门通常配,用凸面的管法兰，如：Z41H-40、J41H-64、H44H-100等，160压力以上则选用环连接面，如J41H-160突面对焊法兰也可配用采用! 对夹式连接的蝶阀及止回阀。

法兰密封面有全平面FF、突面RF、凸面M、凹面F、榫面T、槽面G、环连接面RJ 一般凹凸面MF、榫槽面TG都是配对使用。

1、平面法兰密封面具有结构简单、加工方便、且便于进行防腐衬里的优点，由于这种密封面和垫片接触面积较大，如预紧不当，垫片易被挤出密封面。

也不易压紧，密封性能较差，适用于压力不高的场合，一般使用在PN≤2.5Mpa的压力下。

2、突面法兰的密封面是平面，与垫片接触面积较大，预紧后，垫片易向两侧伸展或移动，密封性较差，只适合低压场合。

3、凹凸面法兰密封面相配的两个法兰接合面一个是凹面一个是凸面。

安装时易于对中，能有效地防止垫片被挤出密封面，密封性能比平面密封为好。

4、榫槽面法兰密封面由一个榫面一个槽面相配而成，因此，密封面更窄。

由于受槽面的阻挡，垫片不会被挤出压紧面，且少受介质的冲刷和腐蚀。

适用于压力范围在1.6—
10Mpa，使用的垫片为缠绕垫片中的A型，即基本型。

安装时易于对中，垫片受力均匀，密封可靠，适用于易燃、易爆和有毒介质的运用。

只是由于垫片很窄，更换时较为困难。

榫槽面法兰和凹凸面法兰一样需要配合使用。

5、环连接面，环连接面的槽是梯形的槽，需要八角垫片来密封。

两个环接面法兰是完全一致的。

密封面是环槽结构，适用于压力范围在2.5—16.0Mpa，使用的垫片是金属环垫，按结构可分为八角形金属环垫和椭圆形金属环垫。

环连接面的法兰是不需要配合成对使用，只是使用的垫圈不同，环连接面法兰在石化部门又叫环槽面法兰，密封面是梯形槽面，这两种法兰比之凹凸面法兰更为优越，适用于高温高压的工况。

法兰类型与密封面型式表一：法兰类型与密封面型式法兰类型及类型代号法兰类型法兰类型代号标准号板式平焊法兰PL HG 20593 带颈平焊法兰SO HG 20594 带颈对焊法兰WN HG 20595 整体法兰IF HG 20596 承插焊法兰SW HG 20597 螺纹法兰Th HG 20598 对焊环松套法兰PJ/SE HG 20599 平焊环松套法兰PJ/PR HG 20600 法兰盖BL HG 20601 衬里法兰盖BL(S) HG 20602法兰密封面型式选用表钢制法兰用材料法兰、垫片、紧固件选配表钢制管法兰推荐用材料一、碳刚、低合金钢1. 工作压力（Mpa）≤1.0、工作温度（℃）≤0～+350，选用Q235-A(GB 3274); －钢板2. 工作压力（Mpa）≤1.6、工作温度（℃）≤0～+350，选用Q235-B(GB 3274) －钢板;3. 工作压力（Mpa）≤4.0、工作温度（℃）≤0～+350，选用20(GB 711) －钢板;4. 工作压力（Mpa）≤25.0、工作温度（℃）≤－20～+475，选用20(JB 4726) －锻件;5. 工作压力（Mpa）≤25.0、工作温度（℃）≤－20～+475，选用16MnR(GB 6654) －钢板；6. 工作压力（Mpa）≤25.0、工作温度（℃）≤－20～+475，选用16Mn(JB 4726) －锻件；二、不锈钢7. 工作压力（Mpa）≤25.0、工作温度（℃）≤-196～+700，选用304(0Cr18Ni9)(GB 4237、JB 4728)－钢板、锻件；8. 工作压力（Mpa）≤25.0、工作温度（℃）≤-196～+700，选用321（0Cr18Ni10Ti）(GB 4237、JB 4728) －钢板、锻件；9. 工作压力（Mpa）≤25.0、工作温度（℃）≤-196～+425，选用316L （00Cr17Ni14Mo2）(GB4237、JB4728) －钢板、锻件。

法兰密封面常见的几种形式时间:2009-02-28 来源:真空技术网整理编辑:剑气书生中、低压法兰常用密封面形式有平面、凹凸面及榫槽面三种。

1.平面法兰该种法兰的密封面是一光滑平面，有时也在密封面上车有二条界面为三角形的同心圆沟槽（俗称水线）。

如图3-1（a）所示。

适用于平面法兰的垫片有各种非金属平垫片、包覆垫、金属包垫、缠绕式垫片（可同时带内环或外环或内外环）。

由于结构简单、加工方便，便于防腐衬里的施工，故可在公称压力p＜2.45MPa时使用。

在0.588MPa压力以下、温度不高的场所尤为适宜，但这种密封面与垫片接触面积较大（特别是管道用宽面法兰），所需压紧力大，安装时垫片不宜定位。

预紧后，垫片易向两侧伸展或移动。

故如聚四氟乙烯等摩擦系数较小的垫片，不宜采用该种密封面。

另外，如使用缠绕垫片，为了重复利用垫片，密封面上不车制三角槽。

2.凹凸面法兰该法兰密封面由一凹面和一凸面组合而成，垫片放置在凹面内，如图3-1（b）所示。

其适用的垫片有：各种非金属平垫、包覆垫、金属包垫、缠绕垫片（基本型或带内环的）、金属波形垫、金属平垫、金属齿形垫。

与平面法兰相比，凹凸面法兰中垫片不易被挤出，装配时便于对中，工作压力范围比平面法兰宽，用于密封要求较严的场合。

但对于操作温度高，封口直径大的设备，使用该种密封面时，垫片仍存在被挤出的可能。

例如某换热器，压力2.45MPa，温度250℃，使用纯铝平垫片。

根据表2-2提供的数据，纯铝最高使用温度为425℃，其密封应该可靠。

事实上，换热器投入运转不久就出现泄漏，二次紧固后也仅维持一段时间。

经停车检查，发现垫片内径发生显著变形。

其原因是纯铝的塑性良好，250℃时的屈服强度约是常温下的15%，延伸率高达4～5倍，这就是说在高温下铝垫的压延、蠕变现象严重。

因此垫片和法兰面之间无法保持所需要的密封比压，故必须更换垫片材质或采用榫槽面法兰以及带有两道止口的凹凸面法兰（如高压密封中，金属平垫所采用的法兰面结构）予以解决。

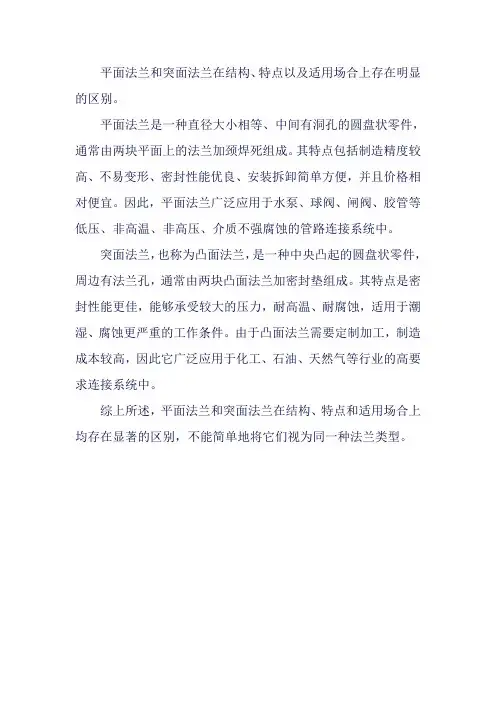

平面法兰和突面法兰在结构、特点以及适用场合上存在明显的区别。

平面法兰是一种直径大小相等、中间有洞孔的圆盘状零件，通常由两块平面上的法兰加颈焊死组成。

其特点包括制造精度较高、不易变形、密封性能优良、安装拆卸简单方便，并且价格相对便宜。

因此，平面法兰广泛应用于水泵、球阀、闸阀、胶管等低压、非高温、非高压、介质不强腐蚀的管路连接系统中。

突面法兰，也称为凸面法兰，是一种中央凸起的圆盘状零件，周边有法兰孔，通常由两块凸面法兰加密封垫组成。

其特点是密封性能更佳，能够承受较大的压力，耐高温、耐腐蚀，适用于潮湿、腐蚀更严重的工作条件。

由于凸面法兰需要定制加工，制造成本较高，因此它广泛应用于化工、石油、天然气等行业的高要求连接系统中。

综上所述，平面法兰和突面法兰在结构、特点和适用场合上均存在显著的区别，不能简单地将它们视为同一种法兰类型。
