气动薄膜调节蝶阀等技术要求

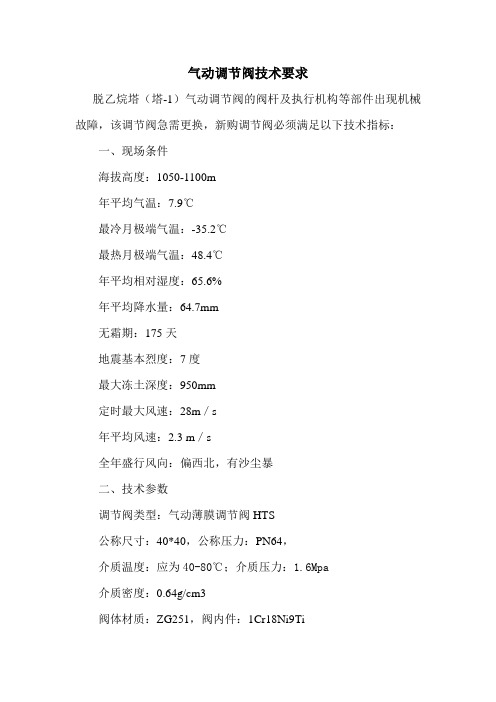

气动调节阀技术要求脱乙烷塔（塔-1）气动调节阀的阀杆及执行机构等部件出现机械故障，该调节阀急需更换，新购调节阀必须满足以下技术指标：一、现场条件海拔高度：1050-1100m年平均气温：7.9℃最冷月极端气温：-35.2℃最热月极端气温：48.4℃年平均相对湿度：65.6%年平均降水量：64.7mm无霜期：175天地震基本烈度：7度最大冻土深度：950mm定时最大风速：28m／s年平均风速：2.3 m／s全年盛行风向：偏西北，有沙尘暴二、技术参数调节阀类型：气动薄膜调节阀HTS公称尺寸：40*40，公称压力：PN64，介质温度：应为40-80℃；介质压力：1.6Mpa介质密度：0.64g/cm3阀体材质：ZG251，阀内件：1Cr18Ni9Ti流通能力：24，信号：4-20mA开关方式：气关，特性：百分比弹簧范围: 80-240Kpa泄漏等级：零泄漏定位器供气压力：0.3Mpa，环境温度：-40℃-80℃相对湿度：不大于90%气源接头：Ф6，填料：V-type PTFE执行机构：HA2D，附件：备用一套上阀盖密封圈和填料。

三、要求1、证件齐全，有说明书，检验报告，合格证，厂家名牌。

2、阀门的暴露部分如机械加工表面，螺栓及内部金属表面需做适当除锈处理。

3、设备出厂前应准备齐全相关资料，包括产品质量合格证明文件，证明文件包括材质证明及检验、试验报告、部件组装和总装检测及试验记录、焊缝质量检验记录及无损探伤报告、铸锻件检验报告、零部件的热处理报告、重大质量缺陷处理记录及制造过程中各工序质量检验记录等，原始文件完整、数据准确。

4、制造标准：符合国家机械工业局的中华人民共和国标准行业标准（JB/T 9248-1999）5、货物到达现场后，双方进行清水带压试漏，试漏合格后买方接收，否则，拒绝接收。

6、要求卖方负责现场安装、调试并负责气动调节阀与买方DCS系统连接，买方验收合格后交付使用。

自买方签字认可之日起，卖方对提供的气动调节阀免费保修期；保修期内如果气动调节阀有技术问题或出现故障，卖方接到买方通知的2小时之内响应，8小时内提供解决方案。

气动蝶阀使用说明书北京阿尔肯阀门有限公司一、概述气动蝶阀（调节阀/开关型），是在引进国外先进技术的基础工业上进行特殊设计，精心制造的产品。

可采用智能控制与定位、与德国西门子公司生产的电气阀门定位器或国产电气阀门定位器配套，输入4~20mA DC 信号及0.5~0.7Mpa 气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。

它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90，可以实现全开——全闭的动作。

该产品按其密封性能分为金属密封与软密封。

二、特点气动蝶阀（调节阀/开关型）具有结构紧凑，体积精小，运行可靠，密封性好，维修容易，安装方便，适应性强等优点。

可广泛应用于石油、化工、轻工、制药、造纸等工业自动控制系统中作远距离集中控制或就地控制。

三、型号编制说明四、工作原理和结构气动调节蝶阀由气动活塞式执行机构与蝶阀组合构成。

（如图1）GT 系列气动执行机构相同规格有双作用式、单作用式(弹簧复位)；标准旋转轴角度可调节-5～+50 范围；阀体材质碳钢不锈钢铸铁代号C P 省略工作温度℃中温常温代号G公称压力MPa 1.0 1.6 2.5 4.0 6.4代号10 16 25 40 64密封面材料四氟乙烯金属密封代号F H连接形式法兰丝扣对夹式代号41 11 71执行机构电动气动代号9 6DY D 6 71 X 10 C G所有滑动部件采用塑料轴承衬套、导向，保持最小摩擦力，并有效地抵抗磨损；外壳表面阳极化电镀，防腐蚀保护；旋转轴镀硬质镍磷合金；螺丝、螺母为不锈钢；单作用式弹簧预装在弹簧座内，很容易装配或增补弹簧数量；连接、安装接口标准化模块设计，方便配装球阀、蝶阀、信号盒及控制附件；可选择旋转方向顺时针旋转或逆时针旋转；两端调节螺丝可调节小于标定角度调整。

特殊的腐蚀环境可采用不锈钢外壳。

蝶阀是在圆柱形的阀体通道内，安有一个圆盘状蝶形阀板，它绕着轴线作0~ 90°旋转。

蝶板处在0°时，阀门全闭，旋转到90 度时，则阀门全开。

气动薄膜调整阀种类都有哪些气动薄膜调整阀操作规程气动薄膜调整阀是使用较为广泛的阀门之一,紧要由气动执行机构与阀体构成,执行器的气室中为膜片结构,顾称为薄膜式,即上下气室中心加个膜片,产生推力的是一片气动薄膜调整阀是使用较为广泛的阀门之一,紧要由气动执行机构与阀体构成,执行器的气室中为膜片结构,顾称为薄膜式,即上下气室中心加个膜片,产生推力的是一片薄膜橡胶膜片。

通过掌控器、定位器或其它来源供应的气源,驱动阀体运动,更改阀芯与阀座间的流通面积,从而达到调整流量的作用。

气动薄膜调整阀可以从5个方面来划分，分别是按用途和作用、介质工作温度、压力、特别用途和按原理、作用又按结构。

气动薄膜单座调整阀种类:1、按用途和作用（1）两位阀；（2）调整阀；（3）分流阀；（4）切断阀；2、按介质工作温度分类（1）高温阀；（2）中温阀；（3）常温阀；（4）低温阀；3、按压力分类（1）真空阀；（2）低压阀；（3）中压阀；（4）高压阀；（5）超高压阀；4、常用分类法这种分类方法既按原理、作用又按结构划分，是目前国内、国际常用的分类方法。

一般分为九个大类：（1）单座调整阀；（2）双座调整阀；（3）套筒调整阀；（4）角形调整阀；（5）三通调整阀；（6）隔膜阀；（7）蝶阀；（8）球阀；（9）偏心旋转阀；5、特别用途（1）软密封切断阀；（2）硬密封切断阀；（3）耐磨调整阀；（4）耐腐蚀调整阀；（5）全四氟耐蚀调整阀（6）全耐蚀合金调整阀；（7）紧急动作切断或放空阀；（8）防堵调整阀；（9）耐蚀防堵切断阀；（10）保温夹套阀；（11）大压降切断阀；（12）小流量调整阀；（13）大口径调整阀；（14）大可调比调整阀；（15）低S节能调整阀；（16）低噪音阀；（17）精小型调整阀；（18）衬里（橡胶、四氟、陶瓷）调整阀；（19）水处理专用球阀；（20）烧碱专用阀；通过以上5点气动薄膜单座调整阀种类分类情况的分析，我们可以比较直观的了解了气动薄膜单座调整阀种类分属情况。

气动薄膜调节阀的选型及安装调节阀须注意随着我国有色行业的迅猛发展，气动薄膜调节阀由于构造简单、操作方便、使用可靠、防火防爆等特点，广泛应用于氧化铝的生产过程。

而作为自动调节系统的重要一环，它的工作状态的好坏将直接影响自动控制过程，本文以自己的工作实践为根底，详细表达气动薄膜调节阀的工作原理、选型过程、安装及维修。

气动薄膜调节阀气动薄膜调节阀主要构造和工作原理气动执行器由执行机构和调节机构组成。

气动执行机构包括：气动薄膜、气动活塞、气动长行程三种执行机构、调节机构为：阀、闸板、调节阀等，有直、角行程2 种。

工作原理：当0.2~1kg/cm2 时的信号压力输人薄膜气室中，产生推力使推杆部件移动、弹簧被压缩产生的反作用力与信号压力在薄膜上产生的推力相平衡。

推杆的移动即是气动薄膜执行机构的行程。

正作用式：当薄膜气室的信号压力为零时，推杆部件位于下方，当薄膜气室内输人信号压力时，使推杆部件向下移动;反作用式：当薄膜气室的信号压力为零时，推杆部件位于上方，当薄膜气室内输人信号压力时，使推杆部件向上移动。

气动薄膜调节阀流特性和选型原则流量特性是指阀位开度和流量大小的关系，直接影响调节质量和系统的稳定性，与被调参数和设备对象，工艺流程有关。

1、理想流量特性调节阀两端压差不变时相对流量与相对开度(行程)的关系：Q/Qmax=f×l/L式中，Q 为某一开度时，调节阀的流量及阀杆行程;f 为阀芯系数;Qmax、L 为调节阀全开时的zui大流量及阀杆全行程。

理想流量特性取决于阀芯的尺寸，不同的阀芯曲面得到不同的理想流量特性。

2、工作流量特性分析调节阀前后端压差变化情况下得到的流量特性。

分为直线特性、对数特点、抛物线特性等。

抛物线特性介于直线和对数之间。

经计算、分析，直线特性调节阀工作在小开度时调节性强，相对流量变化率过于激烈，不易控制，小干扰大克服容易过头，引起系统振荡，而在大开度时，相对变化率下，调节性能弱，太迟钝，大的干扰不能很*服;对数特性是指单位开度变化所引起的相对流量变化值与此点相对流量成正比.经计算、分析，对数阀在小开度时放大倍数小，缓和平衡，利于操作控制，而在大开度时放大倍数大，工作能灵敏有效，是zui常用的阀门。

气动薄膜调节阀安全操作及保养规程气动薄膜调节阀是一种常用的流量调节设备，广泛应用于石化、化工、电力、冶金、轻工等行业。

为了保证气动薄膜调节阀的正常运行和安全使用，特制定以下操作及保养规程。

一、现场安全操作规程1.1 操作前的准备工作1.根据现场情况，选择适合的个人防护用品并佩戴。

2.根据气动薄膜调节阀的要求，确认管道内流体的性质和工作压力，并做好相应的准备工作。

3.检查气动薄膜调节阀的外观，确认其是否存在损坏或异物等现象。

1.2 操作过程中的注意事项1.操作时应轻拿轻放阀门，不得用力过猛。

2.操作时应注意使阀门在整个过程中保持开关状态的可见性。

3.在操作过程中，应避免碰撞或其他损坏气动薄膜调节阀的行为。

4.在操作中发现气动薄膜调节阀存在异响或其他异常现象，在确认安全的情况下，应当立即停机检查，并及时上报维修人员。

5.在气动薄膜调节阀的正常操作过程中，不得随意调节阀门。

1.3 停机后的操作要求1.停机前应先将气源关闭，并等待一段时间，放置气源中的压力消失。

2.关闭气源后，应及时关闭气动薄膜调节阀主体上的手动调节装置。

3.停机后，将气动薄膜调节阀内的介质排空，避免不必要的设备损害。

二、气动薄膜调节阀日常维护保养规程2.1 日常保养1.定期检查气动薄膜调节阀流道内是否有积尘或其他杂物，如有，则应及时排清。

2.定期检查气动薄膜调节阀的密封件，如发现有泄漏或其他异常情况，则应及时更换。

3.定期检查气动薄膜调节阀的气路，如有异常则及时维修或更换。

2.2 周期性维护保养1.气动薄膜调节阀经长时间使用后需要进行全面检修保养，包括阀门叶片的磨损情况、气路密封件及管道的检查和更换等。

2.定期检查气动薄膜调节阀的主体结构，如存在损坏或磨损情况，则需要进行相应的检修或更新操作。

3.在进行气动薄膜调节阀维护保养时，应使用质量可靠的工具、材料和配件。

三、总结以上是气动薄膜调节阀的安全操作及保养规程。

大家在使用气动薄膜调节阀时要始终保持谨慎态度，严格遵循操作规程，保证其正常运行，提高使用寿命，并避免安全事故的发生。

气动膜片式调节阀作业指导书一、作业目的：帮助和指导班组有效处理气动膜片式调节阀仪表故障，对存在的危险进行分析，并采取相应的安全措施进行规避，以确保作业安全和质量。

二、适用范围：各装置所维护的气动膜片式调节阀三、采用标准：仪表维护维修规程四、工作原理：当气室输入了0.02～0.10Mpa或0.08～0.24Mpa信号压力之后，薄膜产生推力，使推力盘向下移动，压缩弹簧，带动推杆、阀杆、阀芯向下移动，阀芯离开了阀座，从而使压缩空气流通。

当信号压力维持一定时，阀门就维持在一定的开度上。

1．调节阀组成：由执行机构和阀体二部份组成。

其中，执行机构是调节阀的推动装置，它按信号压力的大小产生相应的推力，使推杆产生相应的位移，从而带动调节阀的阀芯动作。

2．气动执行机构特点：气动薄膜执行机构的特点，结构简单，动作可靠，维修方便，价格低廉，是种应用最广的执行机构。

气动薄膜执行机构是一种最常用的执行机构，它的传统机构如下图所示。

图1-8.12．动作原理正作用：从上膜盖的气源接口向膜盖与膜片组成的膜室内通入空气，该气压作用于膜片与托盘，压缩弹簧，克服弹簧力向下移动，同时也带动推杆向下移动。

之后，如果膜室内气压降低，则弹簧的回复力使膜片、托盘及推杆向上移动。

反作用：从下膜盖的气源接口向膜盖与膜片组成的膜室内通入空气，该气压作用于膜片与托盘，压缩弹簧，克服弹簧力向上移动，同时也带动推杆向上移动。

之后，如果膜室内气压降低，则弹簧的回复力使膜片、托盘及推杆向下移动。

阀有正装和反装两种类型，当阀芯向下移动时，阀芯与阀座之间流通面积减小，称为正装；反之，称为反装。

气开式调节阀随阀信号压力的增大流通面积也增大；气关式则相反，随信号压力的增大而流通截面积减小。

一、膜片式调节阀故障和异常的判断方法及措施(表1-8.1)表1-8.1六、作业步骤：1．检查调节阀前必须向工艺询问管道内介质情况，联系工艺改手动改付线，并开好相关作业票。

2．检查现场调节阀信号与DCS输出是否一致，以判断DCS输出模件与输出安全栅是否有故障，须注意检查调节阀的弹簧压力与定位器相符。

气动薄膜波纹管密封调节阀1范围本文件规定了工业过程控制系统用气动薄膜波纹管密封调节阀（亦称控制阀）的通用要求、技术要求、试验方法、检验规则及标识、包装、贮存等。

本文件适用于气动执行机构与阀组成的气动薄膜波纹管密封调节阀（以下简称调节阀）。

本标准中有关内容也适用于独立的气动执行机构和阀组件。

本标准不适用于承受放射性工作条件等国家有特定要求工作条件的调节阀。

2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T4213气动调节阀GB/T15464仪器仪表包装通用技术条件GB/T17213（所有部分）工业过程控制阀JB/T8218—1999执行器术语3术语和定义GB/T4213界定的术语和定义适用于本文件。

4通用要求4.1公称通径（DN）调节阀的公称通径DN后接数值应自下列优选数系中选取，单位为毫米（mm）：6，10，15，20，25，32，40，50，65，80，100，125，150，200，250，300，350，400，450，500，600，700，800，900，1000，1200，1400，1600，1800，2000。

4.2公称压力（PN）调节阀的公称压力标志PN后接数值应自下列数值中选取，单位为1/10兆帕（1/10MPa）：2，5，6，10，16，20，25，40，50，64，100，110，160，250，260，320，420，1600，2500。

注：以PN标志的与以等级（class）形式标志的公称压力部分对应关系为：PN20：class150；PN50：class300；PN64：class400；PN110：class600；PN160：class900；PN260：class1500；PN420：class2500。

4.3输入信号范围4.3.1标准输入压力信号范围调节阀的标准输入压力信号范围：20 kPa～100 kPa；14.3.2切断型调节阀的输入信号范围切断型调节阀，输入信号范围可在气源压力额定值内任意选取；4.3.3带有电-气阀门定位器的调阀的输入信号范围带有电-气阀门定位器的调节阀，标准输入电信号范围为直流4 mA～20 mA；4.3.4其他范围输入信号用户（订购方）要求的符合其他标准或特定范围的输入电信号。

产品概述 Product overview气动薄膜调节阀采用顶部导向结构，阀体结构紧凑，流体通道呈S流线型，压降损失小流通量大，可调范围广，流量特性精度高。

调节阀配多弹簧薄膜执行器，具有结构小输出力大。

Pneumatic diaphragm regulating valve with the top guide structure, compact structure, Fluid channels in a s- shaped streamline, small pressure drop loss large flow, wide adjustment range, high precision flow characteristics. Regulating valve with multi-spring diaphragm actuator, with small structure, large output force.单座调节阀双座调节阀套筒调节阀标准技术参数阀体型式：单座、双座、套筒公称通径：DN20-DN200额定压力：PN16、PN40、PN63、PN100连接方式：法兰、螺纹、焊接（或其它客户指定）密封面形式：PN16凸面、PN40、PN63、PN100为凹面材质：WCB、304、316、316L结构形式：标准型（-20℃～+200℃）低温型（-60℃～-196℃）散热型（-40℃～450℃）波纹管密封型压盖形式：压板式填料：V型氟四氟乙稀、柔性石墨阀内组件阀芯形式：单座柱塞型阀芯材质：304、316+STL流量特性：等百分比、线性、快开执行机构形式：多弹簧式薄膜执行器作用形式：正作用、反作用膜片材质：丁晴橡胶夹增强涤纶织物弹簧范围：20~100KPa、40~200KPa、80~240KPa,供气压力：0.4~0.5MPa作用形式气关式FO（配正作用执行机构）当气源故障时，执行机构弹簧将阀打开气开式FC（配反作用执行机构）当气源故障时，执行机构弹簧将阀关闭附件（根据要求配置）电气定位器、空气过滤减压阀、手轮机构、限位开关、电磁阀、保位阀及其它性能额定KV值：参照表流量特性：线性、等百分比、快开可调范围：50：1泄露等级：金属密封：小于0.01(ANSI B16.104-1976IV级)软密封：小于0.00001%回差：小于全行程1%（带定位器）小于全行程3%-5%(不带定位器)基本误差：小于全行程±1%(带定位器)小于全行程±5%(不带定位器)Standard technical parametersValve bodyType: Single seat, double seat, sleeveNominal diameter: DN20-DN200Nominal pressure: PN16, PN25, PN40, PN63, PN100 Connection: Flange, thread, weld (Or other customer specifi ed) Sealing surface: PN16 convex surface, PN40, PN63, PN100 concave surfaceMaterial: WCB, 304, 316, 316LStructure: Standard type (-20℃~+200℃)Low temperature type (-60℃~-196℃)Cooling type (-40~450℃)Bellows seal typeGland type: press platePacking: V type PTFE, fl exible graphiteValve componentsCore type: single seat plunger typeCore seat: 304, 316+ SLTFlow characteristics: Equal percentage, linear, quick-opening ActuatorType: Multi-spring diaphragm actuatorAction type: Direct action, reverse actionDiaphragm material: NBR rubber reinforcing polyester fabric Spring range: 20~100KPa, 40~200KPa, 80~240KPaSupply pressure:0.4~0.5MPaAction type:Air to close FO (With direct action actuator), whenthe air supply failure, actuator spring open the valveAir to open FC (With reverse action actuator) When the air supply failure, actuator spring close the valveAccessories (Configured according to requirements) locator, air fi lter pressure-relief valve, hand wheel device, limit switch, solenoid valve, lock up valve and others. PerformanceRated KV value: Reference tableFlow characteristics: Linear, equal percentage, quick opening Adjustable range: 50:1Leakage classMetal seal: Less than 0.01 (ANSI B16.104-1976IV)Soft seal: Less than 0.00001%Hysteresis: Less than full stroke 1% (With locator) Less than full stroke 3%~5% (Without locator)Basic error: Less than full stroke ± 1% (With locator) Less than fullstroke ± 5% (Without locator)额定流量系数及行程参数口径阀座通径KV 有效面积额定行程气开式压差MPa气关式压差MPa线性等百分比信号Pr ：20-100信号Pr ：40-200信号Pr ：20-100信号Pr ：40-200气源0.14MPa气源0.25MPa气源0.14MPa气源0.25MPa2050.228016----70.5----80.8---10 1.8 1.6 5.35 6.4 5.35 6.412 2.8 2.5 3.72 6.4 3.72 6.415 4.44 2.38 5.55 2.33 6.4206.9 6.3 1.34 3.12 1.34 4.01252511100.86 2.00.86 2.5732321716400250.75 1.740.75 2.24404027250.48 1.110.48 1.48505044400.310.710.310.9165656963600400.270.630.270.8180801101000.180.420.180.521001001761600.110.230.110.341251252752501000600.120.280.120.371501504404000.090.200.090.252002006906300.050.110.050.14液体温度(℃)压差(M p a )软密封阀座工作温度与压差范围司太莱合金工作范围压差(M p a )液体温度(℃)流量特性曲线等百分比流量特性直线性特性通径DN L A H1H2H3H4H5C H6PN16/40PN63/100PN16/40PN63/100PN16/40PN63/100PN16/40PN63/100PN16/40PN63/10020150230282126138271286298286298434922018025160230282126138271286298286298485422018032180260308134142297302310302310576122018040200260308157165297325333325333667022018050230300308167187297335345335345808422018065290340395199204375437442437442929726524080310380395214219375452457452457100105265240100350430395229240375467478467478120125265240125400500498263280455524541654671134138315304150480550498293300455554561684691156163315304200600650498358364455619625749755199206315304标准型总高度=H5+H1+H2，高温散热型总高度＝H5+H1+H3，波纹管密封总高度＝H5+H1+H4气动薄膜单座调节阀重量表通径DN20253240506580100125150200标准型PN161718232629526295115152235PN4018192527325668115140165295PN6425273541456978155190255355高温散热型1819252732566875120148325波纹管密封型1819252732566875120148325低温型2527303339596885150210335单位kg带手轮型标准型高温散热型波纹管密封型气动薄膜调节阀尺寸图产品概述 Product overview电子式电动调节阀，由电子式电动执行器和笼式调节阀组成，电动执行器内置伺服系统，无须另配伺服放大器，输入信号及电源即可控制运行。

气动薄膜调节阀结构、原理、选型及安装使用详解一、气动薄膜调节阀结构及工作原理1、气动薄膜调节阀结构气动薄膜调节阀由气动薄膜执行机构与调节阀二部分组成。

气动薄膜调节阀主要由气室、薄膜、推力盘、弹簧、推杆、调节螺母、阀位标尺、阀杆、阀芯、阀座、填料函、阀体、阀盖和支架等组成。

2、气动薄膜调节阀的工作原理气动薄膜调节阀的动作是调节器来信号压力，输入气动执行机构的气室中，产生推力，通过连接推杆推动阀芯，产生相应位移—即行程，阀芯位置的变化使阀的流通截面积发生变化，从而达到调节介质流量的目的。

二、气动薄膜调节阀的选型1、根据使用要求选型气动薄膜调节阀由阀芯和阀体（包括阀座）两部分组成，按不同的使用要求有不同的结构形式，气动薄膜调节阀主要有直通单座阀、双座调节阀和高压角式调节阀。

（1）直通单座阀泄漏量小，流体对单座阀芯的推力所形成的不平衡力很大，因此直通单座阀适用于要求泄漏量小、管径小和阀前后压差较低的场合。

（2）直通双座阀阀体内有上下两个阀芯，由于流体作用于上下阀芯的推力方向相反而大致抵消；所以双座阀的不平衡力很小，允许阀前后有较大的压差。

但由于阀体内流路复杂，用于高压差时对阀体的冲蚀损伤较严重，不宜用于高粘度、含悬浮颗粒或含纤维的介质。

此外由于受加工条件的限制，双座阀上下两个阀芯不易同时关严，所以关闭时泄漏量大，尤其是在高温或低温的场合下使用时，因材料的热膨胀系数不同，更易引起严重的泄漏。

（3）角式高压阀阀体为直角式，流路简单、阻力小，受高速流体的冲蚀也小，特别适用于高压差、高粘度和含悬浮物颗粒状物质的流体，也可用于处理汽液混相，易闪蒸汽蚀的场合。

这种阀体可以避免结焦、粘结和堵塞。

3、根据安全性选型气动薄膜调节阀有气开阀和气闭阀两种形式。

根据不同生产工艺上的安全和使用要求考虑，当信号压力中断时调节阀处于打开或关闭位置，对工艺生产造成的危害性大小而定。

如果阀门处于关闭位置时危害小，则选用气开阀，信号压力中断时，使调节阀处于关闭位置，反之，则选用气闭阀。
