DSP实验二TMSF按键输入控制LED亮灭

最近很多朋友开始学习DSP了（小双同志也加入这个团伙），本人基本上入门。

在此给他家分享一下DSP的入门经验。

其实DSP和我们本科所使用的单片机基本上架构一致，只是在它的内部集成了一系列的运算单元和逻辑移位单元，并且安排了指令流水，这样在运算性能上大大的提高，可以完成一系列的复杂计算。

当然DSP内部也集成了一系列外设，我这儿使用的是TMS320C6713 DSP，这块DSP主频可以达到450M，可以安排8级指令流水，在同一时刻可以同时执行8条指令，当然这要求的是CPU内部的运算单元不能冲突！好了，在此我就不多介绍了，免得把大家说得晕呼呼的！我们刚才是入门了解这些基本上没用，我们得一步一步的按着简单的东西一步一步的做实验。

所以我们今天开始一个最简单的实验—LED灯的点亮！我们一般学习是要买一块开发板，在此我不做推销，其实每一块开发板都基本上差不多，很多就是按照TI公司的Demo板，而设计的。

如果没有学习板，自己看书看了半年，还不如我拿到板子调试一个月的效果，因为很多东西是要在实际中才知道他的作用。

我们用一个板子一般要几样东西：一、原理图（知道每一根信号线的走向，比如我们的LED就连接到DSP的GPIO的13脚）二、芯片资料（芯片的总的芯片Datasheet和子模块的Datasheet，一般在芯片资料中总的芯片资料会告诉大家芯片的整体规划，比如内存分布，特殊寄存器的分布和具体的地址，而子模块资料会把这个模块的功能和使用介绍得更为详细）三、电路板和仿真器（这个是投入较大的一笔了）四、编译软件和计算机（希望在做实验之前大家用过编译器，不一定是CCS，因为所有基于windows上的编译软件都是一个样）我们来开始第一步，查看我们的电路板上的LED灯的位置和DSP的信号线的连接：从左边的几个原理图的截图我们可以清晰的看到LED灯接到了GPIO的13脚，中间用了一个缓冲器过度了一下，实际的控制信号还是来自DSP的GPIO13。

用按键控制LED灯的亮灭，当按键按下时，LED灯亮，当按键松开时，LED灯灭。

#include"msp430f6638.h"unsigned char flag;void main(void){WDTCTL = WDTPW+WDTHOLD; // Stop WDTP4DIR &=~(BIT2);P4DIR |= BIT4+BIT5+BIT6; // P4.4,P4.5,P4.6 set as outputP4OUT &=~(BIT4+BIT5+BIT6); // set led offP2IE |= BIT6; // enable P2.6 interruptP2IFG &= ~(BIT6); // clean interrupt flag__enable_interrupt(); // enable interruptwhile(1){ if((P4IN & 0x04)==0){ P2IFG |= BIT6;}else{P2IFG &=~BIT6;}}} // PORT2 interrupt service routine#pragma vector=PORT2_VECTOR__interrupt void port_2(void){P4OUT ^=(BIT4+BIT5+BIT6); // set led onP2IFG &=~BIT6; // clean interrupt flag}用按键控制LED灯的亮灭，当按键按下时，LED灯亮，当按键松开时，LED灯灭。

(查询)#include"msp430f6638.h"void main(void){WDTCTL = WDTPW+WDTHOLD; // Stop WDT//setting directionP4DIR &= ~(BIT2); //setting IO for inputP4DIR |= BIT4+BIT5+BIT6; // P4.4,P4.5,P4.6 set as outputwhile (1){if ((P4IN & 0x04) == 0) //If key is pressed{P4OUT |= BIT4+BIT5+BIT6; //led on}else{P4OUT &=~(BIT4+BIT5+BIT6); // led off}}}将ACLK配置为VLOCLK(约为10K)，并将ACLK通过P1.0口输出#include<msp430f6638.h>void main(void){WDTCTL = WDTPW + WDTHOLD; //关看门狗UCSCTL4 |= SELA_1; //将ACLK时钟源配置为VLO；P1DIR |= BIT0;P1SEL |= BIT0; //将ACLK通过P1.0输出__bis_SR_register(LPM3_bits);//进入LPM3，SMCLK和MCLK停止，ACLK活动}设ACLK = XT1 = 32768Hz，并通过P1.0输出。

D S P实验二、T M S320F28335按键输入控制L E D亮灭继续我的第二个实验；实现按键控制LED亮灭：功能描述：上电默认LD3亮；触动一次按键SW12，LD3灭再按一次按键SW12， LD3亮再触动一次按键SW12，LD3灭再按一次按键SW12， LD3亮。

实现每触动一次按键，LED执行一次由亮到灭，或者由灭到亮，也就是实现一次状态反转。

电路连接说明：LD3 设置为通用GPIO 上拉输出初始化后默认为输出LD3亮状态；LD3控制LED灯的负极，如下图；SW12 设置为通用GPIO 上拉输入该引脚应用滤波功能，且仅在按键抬起时控制LD3状态发生变化。

按键电路如上图，GPIO53须输出0，当按键按下时，读取GPIO50端口值，为0，当按键未按下时，GPIO50因为上上拉作用，其端口值为1。

程序设计说明：按键的读取采用实时扫描的方式（非中断方式），功能要求在按键抬起后发生LED状态翻转；所以要记录上一次按键值，并且将当前值==0&&上一次值==1时，做为按键抬起有效，控制LED发生状态翻转。

主要程序如下：while(1){EALLOW;last_Key_SW12 = new_Key_SW12; //保存旧值new_Key_SW12 = Key_SW12();//读取新值if( last_Key_SW12==0 && new_Key_SW12==1)LD3_TOGGLE();EDIS;}经实际测试，上述程序可以实现LD3的翻转，基本达到设计要求。

但是在测试过程中，时好时坏，有时能够看见LED快速翻转，说明按键有抖动的情况，这里可以考虑IO口滤波，即在初始化时，设置IO采样周期以及量化串口，设置如下：采样周期设置为200时，不再出现抖动现象，按键稳定操作。

源程序如下：#include"DSP2833x_Device.h"// DSP2833x Headerfile Include File#include"DSP2833x_Examples.h"// DSP2833x Examples Include File#define LD3_ON() GpioDataRegs.GPACLEAR.bit.GPIO0 = 1#define LD3_OFF() GpioDataRegs.GPASET.bit.GPIO0 = 1#define LD3_TOGGLE() GpioDataRegs.GPATOGGLE.bit.GPIO0 = 1#define LD4_ON() GpioDataRegs.GPBCLEAR.bit.GPIO34 = 1#define LD4_OFF() GpioDataRegs.GPBSET.bit.GPIO34 = 1#define Key_SW12() GpioDataRegs.GPBDAT.bit.GPIO50/** main.c*/int main(void) {unsigned char last_Key_SW12=1;//保留上一次扫描结果，上电默认为未按下状态unsigned char new_Key_SW12=1;//保留当前扫描结果，上电默认为未按下状态InitSysCtrl();DINT;IER = 0x0000;IFR = 0x0000;InitPieCtrl();InitPieVectTable();InitGpio();EALLOW;//GPIO0 LD3 控制LED负极GpioCtrlRegs.GPAMUX1.bit.GPIO0 = 0;//0 gpio modeGpioCtrlRegs.GPADIR.bit.GPIO0 = 1;//1 output 0 inputGpioCtrlRegs.GPAPUD.bit.GPIO0 = 0;//1 enable pullup 0 disable pullup//GPIO34 LD4 控制LED负极GpioCtrlRegs.GPBMUX1.bit.GPIO34 = 0;//0 gpio modeGpioCtrlRegs.GPBDIR.bit.GPIO34 = 1;//1 output 0 inputGpioCtrlRegs.GPBPUD.bit.GPIO34 = 0;//1 enable pullup 0 disable pullup//GPIO50 按键矩阵SW12输入端GpioCtrlRegs.GPBMUX2.bit.GPIO50 = 0;//0 gpio modeGpioCtrlRegs.GPBDIR.bit. GPIO50 = 0;//1 output 0 inputGpioCtrlRegs.GPBPUD.bit. GPIO50 = 0;//1 enable pullup 0 disable pullupGpioCtrlRegs.GPBCTRL.bit.QUALPRD2= 200;//采样周期=2*Tsysclkout*200GpioCtrlRegs.GPBQSEL2.bit.GPIO50 = 2;//采样窗内3次采样结构相同//GPIO53 按键矩阵负极输出0GpioCtrlRegs.GPBMUX2.bit.GPIO53 = 0;//0 gpio modeGpioCtrlRegs.GPBDIR.bit. GPIO53 = 1;//1 output 0 inputGpioCtrlRegs.GPBPUD.bit. GPIO53 = 0;//1 enable pullup 0 disable pullupGpioDataRegs.GPBCLEAR.bit.GPIO53 = 1;LD3_ON();//默认输出亮状态LD4_OFF();EDIS;while(1){EALLOW;last_Key_SW12 = new_Key_SW12; //保存旧值new_Key_SW12 = Key_SW12();//读取新值if( last_Key_SW12==0 && new_Key_SW12==1)LD3_TOGGLE();EDIS;}}。

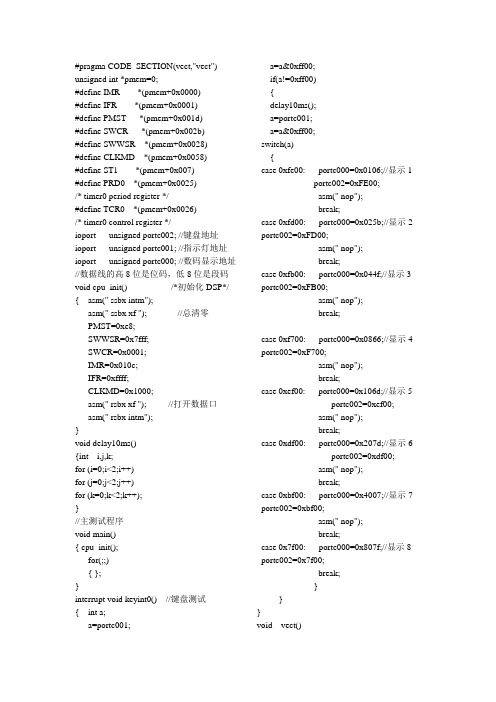

#pragma CODE_SECTION(vect,"vect") unsigned int *pmem=0;#define IMR *(pmem+0x0000)#define IFR *(pmem+0x0001)#define PMST *(pmem+0x001d)#define SWCR *(pmem+0x002b)#define SWWSR *(pmem+0x0028)#define CLKMD *(pmem+0x0058)#define ST1 *(pmem+0x007)#define PRD0 *(pmem+0x0025)/* timer0 period register */#define TCR0 *(pmem+0x0026)/* timer0 control register */ioport unsigned portc002; //键盘地址ioport unsigned portc001; //指示灯地址ioport unsigned portc000; //数码显示地址//数据线的高8位是位码，低8位是段码void cpu_init() /*初始化DSP*/ { asm(" ssbx intm");asm(" ssbx xf "); //总清零PMST=0xe8;SWWSR=0x7fff;SWCR=0x0001;IMR=0x010c;IFR=0xffff;CLKMD=0x1000;asm(" rsbx xf "); //打开数据口asm(" rsbx intm");}void delay10ms(){int i,j,k;for (i=0;i<2;i++)for (j=0;j<2;j++)for (k=0;k<2;k++);}//主测试程序void main(){ cpu_init();for(;;){ };}interrupt void keyint0() //键盘测试{ int a;a=portc001;a=a&0xff00;if(a!=0xff00){delay10ms();a=portc001;a=a&0xff00;switch(a){case 0xfe00: portc000=0x0106;//显示1portc002=0xFE00;asm(" nop");break;case 0xfd00: portc000=0x025b;//显示2 portc002=0xFD00;asm(" nop");break;case 0xfb00: portc000=0x044f;//显示3 portc002=0xFB00;asm(" nop");break;case 0xf700: portc000=0x0866;//显示4 portc002=0xF700;asm(" nop");break;case 0xef00: portc000=0x106d;//显示5portc002=0xef00;asm(" nop");break;case 0xdf00: portc000=0x207d;//显示6portc002=0xdf00;asm(" nop");break;case 0xbf00: portc000=0x4007;//显示7 portc002=0xbf00;asm(" nop");break;case 0x7f00: portc000=0x807f;//显示8 portc002=0x7f00;break;}}}void vect(){ asm(" .ref _c_int00");asm(" .ref _keyint0");asm(" b _c_int00"); /* reset */asm(" nop");asm(" nop");asm(" rete"); /* nmi */ asm(" nop");asm(" nop");asm(" nop");asm(" rete"); //asm(" nop");asm(" nop");asm(" nop");asm(" rete");asm(" nop");asm(" nop");asm(" nop");asm(" rete");asm(" nop");asm(" nop");asm(" nop");asm(" rete");asm(" nop");asm(" nop");asm(" nop");asm(" rete");asm(" nop");asm(" nop");asm(" nop");asm(" rete");asm(" nop");asm(" nop");asm(" nop");asm(" rete");asm(" nop");asm(" nop");asm(" nop");asm(" rete");asm(" nop");asm(" nop");asm(" nop");asm(" rete");asm(" nop");asm(" nop"); asm(" nop");asm(" rete");asm(" nop");asm(" nop");asm(" nop");asm(" rete");asm(" nop");asm(" nop");asm(" nop");asm(" rete");asm(" nop");asm(" nop");asm(" nop");asm(" rete");asm(" nop");asm(" nop");asm(" nop");asm(" rete");asm(" nop");asm(" nop");asm(" nop");asm(" rete "); /* int0 */ asm(" nop");asm(" nop");asm(" nop");asm(" rete"); /* int1 */ asm(" nop");asm(" nop");asm(" nop");asm(" b _keyint0"); /* int2 */ asm(" nop");asm(" nop");asm(" nop");asm(" nop"); /* tint0 */ asm(" nop");asm(" nop");asm(" rete"); /* brint0 */ asm(" nop");asm(" nop");asm(" nop");asm(" rete"); /* bxint0 */ asm(" nop");asm(" nop");asm(" nop");asm(" rete"); /* dmac0 */asm(" nop");asm(" nop");asm(" nop");asm(" rete"); /* tint1 */asm(" nop");asm(" nop");asm(" nop");asm(" nop");asm(" nop"); /* int3 */asm(" nop");asm(" nop");asm(" rete"); /* hpint */asm(" nop");asm(" nop");asm(" nop");asm(" rete "); /* brint1 */asm(" nop");asm(" nop");asm(" nop");asm(" rete"); /* bxint1 */asm(" nop");asm(" nop");asm(" nop");asm(" rete"); /* dmac4 */asm(" nop");asm(" nop");asm(" nop");asm(" rete"); /* dmac5 */ asm(" nop");asm(" nop");asm(" nop");asm(" nop");asm(" nop");asm(" nop");asm(" nop");} 这个cmd程序可以不打，每次一样的的-c-h.obj-m test.map-l rts.lib-stack 0x800MEMORY{PAGE 0: PROG: origin = 080h, length = 4000hPAGE 1: DA TA: origin = 8000h, length = 4000h}SECTIONS{ .text > PROG PAGE 0.cinit > PROG PAGE 0.switch > PROG PAGE 0vect > 80h PAGE 0.data > DATA PAGE 1.const > DATA PAGE 1.bss > DA TA PAGE 1.sysmem > DATA PAGE 1.stack > DATA PAGE 1}。

设计4按键与LED控制实验
一、设计目的：
掌握按键与LED的控制、锻炼分析VHDL语言的能力。

学会对实验板上的FPGA进行编程下载，硬件验证自己的设计项目。

二、原理说明：
如图5-1所示，要控制发光二极管DK1～DK4的亮灭，我们只须控制LED1～LED4的电平。

从图中可以看出，当LED1～LED4中任意一位为低电平，对应的LED将被点亮。

当LED1～LED4全部为高电平时DK1～DK4全灭，全部为低电平时DK1～DK4全亮。

图5-1 LED电路原理图
图5-2为按键电路，按键SK1～SK4任意一个按下时，控制信号KEY1～KEY4中相应的信号变为低电平，如没有按键按下，则KEY1～KEY4都为高电平。

图5-2 按键电路
三、设计内容：
1、分析图5-3中的各语句功能、设计原理、逻辑功能。

图5-3 按键与LED控制VHDL源程序
2、对上述程序进行时序仿真，分析其电路的功能。

（注：信号sk1为实验板
上sk1的输入信号）。

3、仿真通过后，对程序进行下载（JTAG下载方式），硬件验证该程序。

（注：表1为锁定引脚对照表）。

4
等闪的频率，顺序等）的功能。

四、思考题：
根据本次试验的思想，给出霓虹灯控制的方法？五、设计报告：
根据以上的要求，将实验内容及思考题写入实验报告。

《DSP技术》课程实验报告学生姓名：所在班级：指导教师：记分及评价：一、实验名称：拨码开关实验二、实验目的了解DSP开发系统的组成和结构；了解IO的基本编程方法三、实验内容修改例子程序，实现以下功能：（1）调试例子程序，理解程序设计思想；（2）修改例子程序，实现每个拨码开关控制一种不同的LED花样显示。

（3）实现LED流水灯的功能，并且实现由拨码开关键值控制LED流水灯的频率（按键值与LED流水灯频率关系自定义，至少提供两种不同的LED流水灯变化的频率）（加分）四、实验程序与结果分析void Delay(int n){int i=0,j;for(j=0; j<n; j++)for(i=0;i<1000;i++);}void main(void){unsigned int temp,m;unsigned int temp1[8]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};temp = 0;InitSysCtrl();//初始化PLL，WatchDog,使能外围时钟,该初始化文件在"DSP281x_SysCtrl.c"中DINT;//关闭CPU中断// Initialize PIE control registers to their default state.// The default state is all PIE interrupts disabled and flags// are cleared.InitPieCtrl();IER = 0x0000;//关闭中断和清除所有中断标志IFR = 0x0000;// Initialize the PIE vector table with pointers to the shell Interrupt // Service Routines (ISR).InitPieVectTable();for(;;){asm(" nop ");temp = *(int *)0x2200&0x00ff;switch(temp){case 0xfe: * (int *)0x2200 = temp1[0];break;case 0xfd: * (int *)0x2200 = temp1[1];break;case 0xfb: * (int *)0x2200 = temp1[2];break;case 0xf7: * (int *)0x2200 = temp1[3];break;case 0xef: * (int *)0x2200 = temp1[4];break;case 0xdf: * (int *)0x2200 = temp1[5];break;case 0xbf: * (int *)0x2200 = temp1[6];break;case 0x7f: * (int *)0x2200 = temp1[7];break;}asm(" nop ");if(temp==1){for(m=0; m<8; m++){Delay(1200);* (int *)0x2200 = ~(1<<m);Delay(200);}}if(temp==3){for(m=0; m<8; m++){Delay(800);* (int *)0x2200 = ~(1<<m);Delay(100);}}//temp值输出0x2200地址的LED灯asm(" nop ");}}五、小结通过这次试验让我明白不同模块可以共用同一个地址，这应该是时分复用的功劳吧，其次0x200这地址允许读写操作，这次的试验箱改变以往地址低位在后的设计应该是别出心裁的，目的应该是考验学生对地址的理解。

DSP对LED控制实训指导书1.实验目的（1）学会打开一个工程（2）学会编译、调试（3）了解DSP IO口的使用2.实验设备（1）PC机一台（2）HKTY-1型离网/并网逆变系统实验箱一台3.实验内容控制开发箱内实验板上的LED指示灯闪烁，学习DSP的IO口作为输出管脚使用。

上图为LED驱动电路图。

此电路中采用倒灌式输入方式，其目的是为了增加IO的驱动电流。

本实验我们配置DSP的GPIO60和GPIO61为普通IO口模式，方向为输出。

当IO口电平为低时LED亮，IO口电平为高时LED熄灭。

使用DSP的ＩＯ口和单片机的ＩＯ口有许多的不同之处。

首先，在DSP 使用IO 口之前，要先配置GPXMUX 寄存器，将该寄存器的利用的相应位置为0；既然配置为通用IO 口后就要配置器方向是作为输入还是作为输出的，这些都要在初始化中配置。

具体实例看实验代码。

4.实验步骤（1）在仿真器USB接口连接到PC机以后，将仿真器的JTAG接头与开发板JTAG接口相连，闭合开发箱左上角的红色电源开关。

核心板上的电源指示灯亮。

（2）运行CCStudiov3.3，如下图所示。

窗口左下角会显示表示还没有与目标板建立连接。

（3）选择Project->Open，打开需要运行的实验工程，本实验代码的路径为D:\DSP28335_Code\GPIO_LED。

（注：代码路径不能出现任何的中文字符）如下图：（4）打开工程后，可以在左边的files窗口中查看工程里的文件，如下图：（5）选择Project->RebuildAll编译源程序，当你只是修改了一个文件,可以只是单独编译这个文件，这样可以提高调试速度，点下图中的incrementalbuild。

（6）编译完成后连接目标板，选择Debug->Connect（或按组合键ALT+C），程序窗口左下角会显示，表示已经与目标板连接成功。

（7）下载程序，选择File->LoadProgram..(或按CTRL+L),打开LoadProgram 窗口，打开Debug文件夹选择xxx.out文件下载。

评定成绩:审阅教师:东南大学自动化学院实验报告第三次实验实验名称：基于DSP 系统的实验——液晶屏、键盘外设控制实验姓 名:院（系八自动化 专 业: 自动化同组人员: 实验时间: 2017年3月30日课程名称:DSP 原理及C 程序开发 学 号:《DSP技术及课程设计》实验报書学1；・08014102一-实验目的二-实验S备三-实验原理四.基本实验内容五.提高要求六.实验小结12《DSP技术及课程设计》实验报倂学号08014102一.实验目的通过实验学习使用F28335ADSP的扩展端I I控制外W设备的方法• 了解（1）发光一•极tf的控制编程方法（2）液晶显示器编程方法（3）键盘外设控制编程方法。

二.实验设备计算机，ICETEK・F28335・EDU实验箱(或ICETEK仿真器+ICETEK - F28335-A系统板+相关连线及电源）。

三.实验原理1.发光二极管显示阵列（交通灯）控制TMS32OF28335DSP的扩展存储器接I l（5MnO用来与大多数外W设备进行连接.典型应用如连接片外扩展存储器等。

这一接II提供地址连线、数据连线和一组控制线。

ICETEK-F28335-A将这些扩展线引到了板上的扩展插座上供扩展使用。

实验箱中ICETEK.CTR板上的发光二极管显示阵列（交通灯）的显示是由扩展端I 1控制,扩展在EMIF接口的两个寄存器提供具体控制。

CTRGR为全W控制寄存器，地址为0x208000, 作用为对液晶控制板上的设备进行初始化。

CTRLR为辅助控制寄存器，地址为0x208007,作用为対交通灯进行控制。

交通灯一共12个，使其顺序亮灭的例程（labHC2）如下所示:#defuie LEDS * (iiit *)0xc0000#defiiie CTRGR ♦ (int *)0x208000 //page 29 expeTiinent instructor #defiiie CTRLCDCMDR * (iiit *)0x208001 #defiiie CTRKEY » (iiit *)0x208001 ftdefiiie CTRLCDCR * (int *)0x208002#defiiie CTRCLKEY * (int *)0x208002 ftdefiiie CTRLCDLCR ♦(int *)0x208003 #d€fine CTRLCDRCR * (iiit *)0x208004 #defiiie CTRLA • (iiit *)0x208005 f tdefiiie CTRLR ♦ (int *)0x208007 luisigned nituLed[12][2] = {{0x01,0x40},{0x02,0x40},{0x04,0x40},{0x00,0x48}, {0x00,0x50},{0x00,0x60}, {0x08,0x40},{0x10,0x40 )40x20,0x40}.{0x00,0x41}, {0x00,0x42}, {0x00,0x44},void inaui(void)intnCoiintInitSysCtrlQ;InitXintfl6GpioO：CTRGR = 0x80;// 初始化ICETEK 一CTR《DSP技术及课程设计＞实验报書学1；・08014102CTRGR = 0x0;CTRGR = 0x80;CTRLR = 0;//关闭东酋方向的交通灯CTRLR = 0x40; //关闭南北方向的交通灯11 Count = 0;* (iiit *)0x208007 = uLed[nCoimt][0];〃设置指示灯状态» (iiit *)0x208007 = uLed[nCoimt][l];nCount + +； nCoiinl% =12;Dehy(512);全局控W寄存S CTRGROS：全局控制标志位:BUZZE:蜂鸣器使能:PWME： PWM控制使能:lOPE：通用I/O端「lCPA・LED)n接控制交通灯北方向红灯使能:DCME：直流电机使能;例如需要使能II 流电机•町以用以卞C 语言语句：CTRGR=1：CTRLR 寄存器对应端【I 地址为:0x208007＞需要连续两次写入8位数据。

DSP实验三、TMS320F28335定时器控制LED亮灭继续我的第三个实验；实现定时器控制LED亮灭：学习⽬的：定时器的寄存器设置及准确定时功能，F28335共有三个定时器：timer0、timer1、timer2（timer2也可⽤于DSP/BIOS）；功能描述：上电默认LD4灭；初始化完成后，LD4以1HZ（1S）频率做状态翻转；电路连接说明：LD4设置为通⽤GPIO 上拉输出初始化后默认为输出LD4灭状态；LD4控制LED灯的负极，如下图；本次实验选⽤定时器0，程序时刻读取计数器的值，当值为0时，LD4状态翻转，计数器重载；程序设计说明：定时器0的预定标寄存器和计数器设置：定时器时钟为sysclkout=135MHz，预定标寄存器设为1350，计数器设为100000；135Mhz/（1350*100000=1Hz）主要程序如下：CpuTimer0Regs.TPR.bit.TDDR = 0x546 & 0xFF;//0x546 预定标寄存器（预分频器）CpuTimer0Regs.TPRH.bit.TDDRH = (0x546>>8) & 0x00FF;//0x546 预定标寄存器（预分频器）注意：在对分配寄存器设置是出现问题，TDDR、TDDRH是两个8位寄存器组成的16位寄存器。

源程序如下：#include"DSP2833x_Device.h"// DSP2833x Headerfile Include File#include"DSP2833x_Examples.h"// DSP2833x Examples Include File#define LD3_ON() GpioDataRegs.GPACLEAR.bit.GPIO0 = 1#define LD3_OFF() GpioDataRegs.GPASET.bit.GPIO0 = 1#define LD3_TOGGLE() GpioDataRegs.GPATOGGLE.bit.GPIO0 = 1#define LD4_ON() GpioDataRegs.GPBCLEAR.bit.GPIO34 = 1#define LD4_OFF() GpioDataRegs.GPBSET.bit.GPIO34 = 1#define LD4_TOGGLE() GpioDataRegs.GPBTOGGLE.bit.GPIO34 = 1#define Key_SW12() GpioDataRegs.GPBDAT.bit.GPIO50/** main.c*/int main(void) {InitSysCtrl();IER = 0x0000;IFR = 0x0000;InitPieCtrl();InitPieVectTable();InitGpio();EALLOW;//GPIO0 LD3 控制LED负极GpioCtrlRegs.GPAMUX1.bit.GPIO0 = 0;//0 gpio modeGpioCtrlRegs.GPADIR.bit.GPIO0 = 1;//1 output 0 inputGpioCtrlRegs.GPAPUD.bit.GPIO0 = 0;//1 enable pullup 0 disable pullup//GPIO34 LD4 控制LED负极GpioCtrlRegs.GPBMUX1.bit.GPIO34 = 0;//0 gpio modeGpioCtrlRegs.GPBDIR.bit.GPIO34 = 1;//1 output 0 inputGpioCtrlRegs.GPBPUD.bit.GPIO34 = 0;//1 enable pullup 0 disable pullup//GPIO50 按键矩阵SW12输⼊端GpioCtrlRegs.GPBMUX2.bit.GPIO50 = 0;//0 gpio modeGpioCtrlRegs.GPBDIR.bit. GPIO50 = 0;//1 output 0 inputGpioCtrlRegs.GPBPUD.bit. GPIO50 = 0;//1 enable pullup 0 disable pullup GpioCtrlRegs.GPBCTRL.bit.QUALPRD2= 200;//采样周期=2*Tsysclkout*200GpioCtrlRegs.GPBQSEL2.bit.GPIO50 = 2;//采样窗内3次采样结构相同//GPIO53 按键矩阵负极输出0GpioCtrlRegs.GPBMUX2.bit.GPIO53 = 0;//0 gpio modeGpioCtrlRegs.GPBDIR.bit. GPIO53 = 1;//1 output 0 inputGpioCtrlRegs.GPBPUD.bit. GPIO53 = 0;//1 enable pullup 0 disable pullupGpioDataRegs.GPBCLEAR.bit.GPIO53 = 1;LD3_ON();//默认输出亮状态LD4_OFF();EDIS;//定时器0 设为1Hz = 135MHz/(1350*100000)CpuTimer0Regs.PRD.all = 100000;//0x186A0 周期寄存器CpuTimer0Regs.TPR.bit.TDDR = 0x546 & 0xFF;//0x546 预定标寄存器（预分频器）CpuTimer0Regs.TPRH.bit.TDDRH= (0x546>>8) & 0x00FF;//0x546 预定标寄存器（预分频器）CpuTimer0Regs.TCR.bit.TSS = 1;//1停⽌定时器⼯作 0启动定时器CpuTimer0Regs.TCR.bit.TRB = 1;//重载定时器计数器和预分频器CpuTimer0Regs.TCR.bit.TSS = 0;//1停⽌定时器⼯作 0启动定时器{if(CpuTimer0Regs.TIM.all==0){LD4_TOGGLE() ;CpuTimer0Regs.TCR.bit.TSS = 1;//1停⽌定时器⼯作 0启动定时器CpuTimer0Regs.TCR.bit.TRB = 1;//重载定时器计数器和预分频器CpuTimer0Regs.TCR.bit.TSS = 0;//1停⽌定时器⼯作 0启动定时器}}}主循环应该采⽤⽤下⾯的语句更合理，即采⽤判断定时器中断标志的⽅式，来判断计数器为0，计数结束，如下：while(1){if(CpuTimer0Regs.TCR.bit.TIF==1){ //中断标志位，即使没有使能中断，但是定时计数器减到0时，该位置1，该位写1清0 CpuTimer0Regs.TCR.bit.TIF=1;//清中断标志位LD4_TOGGLE() ;}}。
