第五章汽轮机调节及保护系统第一节汽轮机调节的基本原理一、调节系统的基本任务由于交流电能不能大量储存，而用户的用电量随时都在变化，从而要求汽轮发电机组能随时根据用户的电量需要调节负荷的大小，以保证供电数量和供电质量。
供电质量的标准是电压、频率。
电压的高低除了与机组转速有关，还可通过发电机励磁电流的大小来调节，供电频率只取决于机组转速。
在我国统一采用50Hz的供电频率。
对于火力发电机一般采用一对磁极，频率与转速的关系为：f=n/60 式15－1。
进排汽参数。
另一个机组转数下降。
反之，外界用电负荷减小而汽轮机的进汽量未变，从而制动转矩小于驱动转矩，机组转数上升，使供电数量和质量均受到影响。
汽轮机调节系统的任务就是根据外界负荷的变化及时调节汽轮机的功率，在保证供电数量满足需要的同时，维持机组转速在额定范围内，从而保证供电质量和机组安全。
二、调节系统的组成机构汽轮机的调节系统，均可分成以下三个组成机构，即：1、转速感应机构。
如小机的旋转阻尼、大机的磁阻发送器。
它们的作用是感应汽轮机转速的改变，并将其转换成其他物理信号。
其输入的是转速变化信号，输出都是油压或电信号。
2、传动放大机构。
如伺服阀、油动机等，它们的作用是进行信号的传递、转换、放大及信号的反馈。
其输入信号为感应机构的输出信号；输出信号为油动机的位移。
3、执行机构是指调节汽阀及其与油动机活塞间的连接装置，它们的作用是调整进入汽轮机的蒸汽流量，以适宜外界负荷的变化要求。
其输入信号为油动机的位移信号，输出信号为调节汽阀的开度变化量。
三、调节系统静态特性定。
1、速度变动率和迟缓率机空负荷时转速nmax节系统的速度变功率δ，。
０率过小时，机组甩负荷动态性能差。
由于调节系统的各机构中存在着摩擦、间隙等使调节系统的动作出现迟缓。
在同一功率下，转速上升过程的静态特性曲线与转速下降过程中的静态特性曲线之间的转速差与额定转速之比的百分数称为调节系统的迟缓率ε，即ε=Δn/n0×100%。

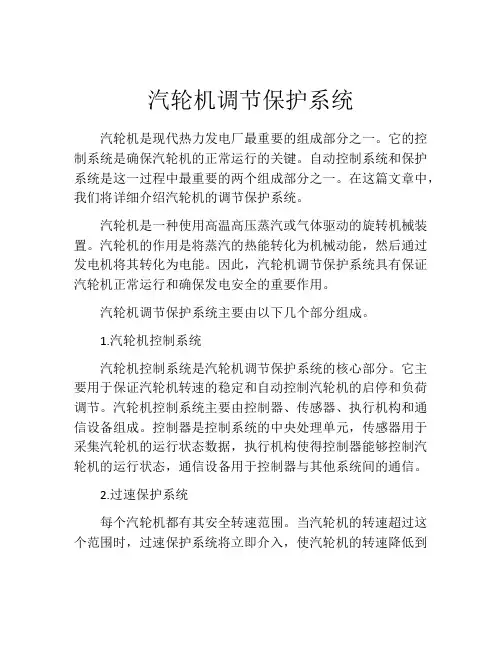

汽轮机调节保护系统汽轮机是现代热力发电厂最重要的组成部分之一。
它的控制系统是确保汽轮机的正常运行的关键。
自动控制系统和保护系统是这一过程中最重要的两个组成部分之一。
在这篇文章中，我们将详细介绍汽轮机的调节保护系统。
汽轮机是一种使用高温高压蒸汽或气体驱动的旋转机械装置。
汽轮机的作用是将蒸汽的热能转化为机械动能，然后通过发电机将其转化为电能。
因此，汽轮机调节保护系统具有保证汽轮机正常运行和确保发电安全的重要作用。
汽轮机调节保护系统主要由以下几个部分组成。
1.汽轮机控制系统汽轮机控制系统是汽轮机调节保护系统的核心部分。
它主要用于保证汽轮机转速的稳定和自动控制汽轮机的启停和负荷调节。
汽轮机控制系统主要由控制器、传感器、执行机构和通信设备组成。
控制器是控制系统的中央处理单元，传感器用于采集汽轮机的运行状态数据，执行机构使得控制器能够控制汽轮机的运行状态，通信设备用于控制器与其他系统间的通信。
2.过速保护系统每个汽轮机都有其安全转速范围。
当汽轮机的转速超过这个范围时，过速保护系统将立即介入，使汽轮机的转速降低到安全范围内。
过速保护系统通常由控制器和传感器组成。
控制器将保护信号发送到执行机构，降低汽轮机的转速。
3.欠速保护系统欠速保护系统是汽轮机调节保护系统的另一个重要组成部分。
当汽轮机转速降低到预定值以下时，欠速保护系统将自动启动，从而防止汽轮机达到停机转速或停机。
欠速保护系统通常由控制器和传感器组成。
控制器将保护信号发送到执行机构，提高汽轮机的转速。
4.温度保护系统汽轮机内部温度较高。
如果温度超过安全限制，就会出现爆炸或机械故障的风险。
温度保护系统用于控制汽轮机内部温度。
它通常由控制器和传感器组成，控制器通过发送信号到执行机构来控制汽轮机的温度。
5.压力保护系统汽轮机中涉及到各种各样的压力，如进汽压力、汽轮机排汽压力等等。
当压力超出安全范围时，压力保护系统将启动。
它通常由控制器和传感器组成，在必要时控制器将向执行机构发送保护信号，使汽轮机的压力恢复到安全范围内。
汽轮机调节保护系统作者：程晓海来源：《卷宗》2013年第07期摘要：本文介绍了汽轮机调节保护系统的任务和中间再热汽轮机调节保护系统的特点，对广大电厂运行人员有指导意义。
关键词：汽轮机；调节保护；再热概要介绍汽轮机调节保护的任务、系统的基本组成和不同类型调节保护系统的特点，着重分析汽轮机调节系统动、静态特性对机组功率、转速的调节性能和安全、稳定运行的影响，以汽轮机调节保护系统的典型部件为例，介绍调节保护系统各环节的工作原理和静态特性计算。
1 汽轮机调节保护系统的任务汽轮机是发电厂的原动机，驱动同步发电机旋转产生电能，向电网输送符合数量和供电品质（电压与频率）要求的电力。
由同步发电机的运行特性已知，发电机的端电压决定于无功功率，而无功功率决定于发电机的励磁；电网的频率（或称周波）决定于有功功率，即决定于原动机的驱动功率。
因此，电网的电压调节归发电机的励磁系统，频率调节归汽轮机的功率控制系统。
这样，机组并网运行时，根据转速偏差改变调节汽门的开度，调节汽轮机的进汽量及焓降，改变发电机的有功功率，满足外界电负荷的变化要求。
由于汽轮机调节系统是以机组转速为调节对象，故习惯上将汽轮机调节系统称为调速系统。
汽轮机调节系统是根据电网的频率偏差自动调节功率输出的，故在供电的量与质的方面存在着矛盾；因为满足负荷数量要求后，并不能保持电网频率不变。
目前，电网是通过一、二次调频实现供电的频率品质要求的。
对短周期、小幅度的负荷变化由电网负荷频率特性产生频率偏差信号，网中的各台机组根据调节系统的特性分担这部分负荷变化，这一调节过程称为一次调频。
对幅度变化较大而速度变化较慢的负荷，则由电网的自动频率控制（AFC）装置来分配调频机组的负荷，这一调节过程称为二次调频。
汽轮机是高温、高压、大功率高速旋转机械，转子的惯性相对于汽轮机的驱动力矩很小。
机组运行中一旦突然从电网中解列甩去全部电负荷，汽轮机巨大的驱动力矩作用在转子上，使转速快速飞升。
汽轮机调节保护系统汽轮机调节保护系统是指通过一定的技术手段和方法，对汽轮机的调节和保护进行有效的控制和管理。
该系统主要是通过对汽轮机的行为和状态进行监测和分析，以便及时发现和解决问题，保证汽轮机的正常运行，并确保汽轮机的安全和稳定。
汽轮机调节保护系统主要通过以下几个方面保证汽轮机的稳定性和安全性：1. 调节控制系统：对于汽轮机的控制系统来说，一定是至关重要的。
通过合理的调节，能够保证汽轮机的平稳运行，减少机械故障的发生。
调节控制系统主要包括：稳压控制系统、转速控制系统、温度控制系统、压力控制系统等。
2. 轴承监测系统：汽轮机在运行时，其轴承也是非常重要的，一旦轴承有故障或者异常，就可能导致汽轮机的故障或事故发生。
轴承监测系统主要是通过对轴承进行动态监控，及时发现轴承的故障或者异样情况，对其进行有效修复或调整。
3. 系统安全控制：汽轮机是一种高速旋转的机械设备，其安全性非常重要。
系统安全控制主要是通过对汽轮机的各个部位进行安全监测和控制，对可能导致事故的因素进行及时的排查和排除。
4. 故障排除与修复：在汽轮机运行时，可能会遇到各种各样的故障和问题，如果不能及时处理，就会导致更严重的后果。
因此，故障排除与修复是非常重要的一环，在出现问题时，需要及时处理，避免事情的扩大。
总体来说，汽轮机调节保护系统是为了确保汽轮机的正常运行，而设计的一种高级的技术方案。
这一系统能够对汽轮机进行全方位的监测和分析，并能够及时发现和解决问题，保证汽轮机的安全和稳定。
因此，无论是对于汽轮机相关企业还是汽轮机的使用者来说，都非常重要。
在实际使用中，需要充分发挥汽轮机调节保护系统的优势，及时调整和整合相关的技术手段和手法，为汽轮机的安全和稳定提供保障。
