机房网络设备参数

中地乳业机房建立案机房是公司网络系统设备、系统设备、信息系统效劳器放置的场所，是公司光纤网络、语音通话、应用系统、数据系统的存放基地。

机房设备能否正常运转，关系到公司日常业务运行、牧场运营管理、领导经营决策。

一、机房根底设备1、网络：根据宏观分析，现每台电脑平均使用速率为50kb/s，根据公司需求公司要求330人同时在线，故需要165M；根据子公司150人访问及NC系统负载故效劳器单独需要5M，根据主流视频会议带宽建议标准为5M，故总计需要带宽为：175M。

经与宽带供给商沟通，带宽是满足中地集团需要，可以随时调整。

因整体带宽超出百兆，故整体设计时，设备选型应为千兆设备。

2、效劳器：根据公司现状，现有4台效劳器已经满足公司正常业务，后期新增前置机建议使用1U低端效劳器，如IBMX3250等；效劳器设计均为千兆口，可以满足公司330人同时访问，但需要NC等系统支持330人同时访问；新增育种软件、备用效劳器，建议继续使用IBM M5，可选高配版；3、网络交换机：因整体设计为千兆，故所有设备均为千兆，根据需要二级交换机因为核心交换机建议型号：核心交换机：华为〔S5720-36pc-EI-AC〕28个10/100/1000Base-T以太网端口，4个复用的千兆bo SFP，4个千兆SFP；三级交换机：华为接入交换机〔S5700-52P-LI-AC〕48个10/100/1000Base-TX，4个100/1000Base-X SFP。

4、交换机：根据公司需要建议继续使用模拟设备，整体配件设备如下：5、上网行为管理：建议采用深信服AC-1200适用于400用户以，数功能如下：深信服AC系列产品是目前网络行为识别率最高、性能最强的专业上网行为管理设备。

深信服AC系列上网行为管理产品采用深信服自主研发的AC网络审计系统。

拥有着领先的网络行为识别能力，除了识别普通的明文数据外，AC还可识别加密的流量和应用，并通过基于统计学的网络行为智能检测技术〔NBID〕，对用户最新面临的应用进展管理，进而提高用户的工作效率，防止XX信息的泄漏。

机房设备参数及要求机房设备参数及要求3.★硬件配置要求：配置2个Intel Xeon E5-2609 V4处理器；配置内存容量16GB ECC DDR4内存，内存插槽数≥24个插槽，⽀持内存镜像、内存冗余位校验ECC校验，内存热备技术；配置≥2块热插拔300GB 10K RPM 12Gb/s SAS磁盘，扩展≥25个热插拔2.5⼨硬盘SAS/SATA硬盘；配置4个GE电⼝。

4.磁盘阵列卡：配置独⽴的磁盘阵列卡，⽀持RAID 0/1/10等。

5.★冗余性：配置冗余⽩⾦热插拔电源，并提供配套的电源连接线；满配冗余风扇，⽀持单风扇失效，风扇⽀持热插拔。

6.★服务：提供原⼚三年维保服务，设备⽣产商需在国内设有技术服务热线。

4 磁盘阵列1.统⼀存储：★同时⽀持NAS、IP SAN和FC SAN，⽀持SAN和NAS⼀体化，不需额外配置NAS⽹关2.体系架构：多控架构，最⼤扩展⾄≥8控。

3.缓存容量：★配置控制器数量≥2，当前配置缓存容量≥128GB（不含任何性能加速模块、FlashCache、PAM卡、SSD Cache、PCI-E SSD、虚拟化存储⽹关Cache及NAS缓存等）。

4.前端主机通道接⼝：★配置≥8*8Gb FC接⼝,8*GE IP接⼝，双控最⼤⽀持40个前端主机接⼝。

5.磁盘配置：★配置≥4块960GB SSD固态硬盘，≥21块1.8TB 10K RPM SAS硬盘硬盘，≥17块2TB 7.2K RPM NLSAS硬盘。

6.最⼤硬盘数：★双控制器最多⽀持1000块硬盘。

7.可维护性：磁盘、电源、IO模块都可以不停机热插拔。

8.软件配置：★配置⾃动精简配置功能，配置多租户功能，配置原⼚⾃研的多路径软件。

★配置⾃动分级存储功能，能够以KB～MB的热点颗粒度为单位进⾏⾃动分级调整，提⾼存储资源利⽤效率，开启I/O监控热点数据，⾃动进⾏数据迁移；具备⾄少3层分级（SSD、SAS、NL-SAS）。

★配置数据销毁功能或服务，可通过功能模块算法或者专业服务来提供销毁数据服务。

附件一：机房电脑及网络设备参数
型号参数数量备注
台式机CPU:intel I5-4590/内存:8G DDR3 1600/硬盘:SATA，1T 7200转/无光驱
/显卡：1G独立显卡/DOS操作系统/出厂配置有机器原厂的
还原和网络同传功能/ThinkVision 19.5宽屏LED液晶/主机、显示器均为原厂三年免费上门保修/含上门安装
115
台
台式机
CPU:intel I3-4170/内存:8G DDR3 1600/硬盘:SATA，500G 7200转/
无光驱/集成显卡/DOS操作系统/出厂配置有机器原厂的还
原和网络同传功能//ThinkVision 19.5宽屏LED液晶/主机、显
示器均为原厂三年免费上门保修/含上门安装
83台
内存条DDR3 1600 4G，需要满足联想品牌机使用57根需提供样品测试
千兆交换机
24 个/10/100Base-TX 以太网端口，2 个
10/100/1000Base- T 以太网端口或2 个复用的100/1000Base-X/SFP
端口;
6台
限定华为、H3C、
思科等三种品牌
设备
机柜12U，580（高）*530（宽）*400（深）2台网络机柜。

标准网络机柜尺寸网络机柜是数据中心和机房中常见的设备，用于存放和管理网络设备、服务器和其他相关设备。

标准的网络机柜尺寸对于机房的布局和设备的安装至关重要。

本文将介绍标准网络机柜尺寸的相关知识，以便大家在机房设计和设备选购时能够更加准确地选择合适的机柜尺寸。

一、标准网络机柜的高度。

标准的网络机柜高度通常为42U，1U的高度为1.75英寸。

根据42U的高度标准，网络机柜的总高度为73.5英寸。

当然，也有其他高度的网络机柜可供选择，如45U、47U等，不过42U是最为常见的标准尺寸。

在选择机柜高度时，需要考虑机房的层高以及设备的高度，以确保设备安装时有足够的空间，并且便于维护和管理。

二、标准网络机柜的宽度。

标准的网络机柜宽度通常为19英寸，这是因为大多数服务器和网络设备的宽度都是19英寸。

因此，选择宽度为19英寸的机柜可以更好地容纳和安装各种设备，提高机房的利用率和设备的安装效率。

当然，也有一些特殊尺寸的机柜，如23英寸宽度的机柜，用于安装大型设备和机架式空调等设备。

三、标准网络机柜的深度。

标准的网络机柜深度通常为600mm至1000mm不等，根据不同的设备和布局需求，可以选择不同深度的机柜。

在选择机柜深度时，需要考虑设备的深度、布线和维护的空间需求，以确保设备的安装和维护都能够得到良好的保障。

四、标准网络机柜的材质和结构。

标准的网络机柜通常采用SPCC冷轧钢板制作，具有良好的抗压和防腐蚀性能。

机柜的结构通常为焊接或拼装结构，焊接结构更加坚固稳定，适用于大型数据中心和机房，而拼装结构更加灵活便捷，适用于中小型机房和办公室。

五、标准网络机柜的附件和配件。

标准的网络机柜通常配备有多种附件和配件，如机柜门、机柜侧板、机柜风扇、机柜轮脚、机柜PDU等。

这些附件和配件可以根据实际需求进行选配和组合，以满足不同机房的布局和设备的需求。

六、标准网络机柜的安装和维护。

在安装网络机柜时，需要注意机柜的水平和垂直度，以及地面的承重能力和稳定性。

中地乳业机房建设方案机房是公司网络系统设备、电话系统设备、信息系统服务器放置的场所，是公司光纤网络、语音通话、应用系统、数据系统的存放基地。

机房设备能否正常运转，关系到公司日常业务运行、牧场运营管理、领导经营决策。

一、机房基础设备1、网络：根据宏观分析，现每台电脑平均使用速率为50kb/s，根据公司需求公司要求330人同时在线，故需要165M；根据子公司150人访问及NC系统负载故服务器单独需要5M，根据主流视频会议带宽建议标准为5M，故总计需要带宽为：175M。

经与宽带供应商沟通，带宽是满足中地集团需要，可以随时调整。

因整体带宽超出百兆，故整体设计时，设备选型应为千兆设备。

2、服务器：根据公司现状，现有4台服务器已经满足公司正常业务，后期新增前置机建议使用1U低端服务器，如IBMX3250等；服务器设计均为千兆口，可以满足公司330人同时访问，但需要NC等系统支持330人同时访问；新增育种软件、备用服务器，建议继续使用IBM M5，可选高配版；3、网络交换机：因整体设计为千兆，故所有设备均为千兆，根据需要二级交换机因为核心交换机建议型号：核心交换机：华为（S5720-36pc-EI-AC）28个10/100/1000Base-T以太网端口，4个复用的千兆Combo SFP，4个千兆SFP；三级交换机：华为接入交换机（S5700-52P-LI-AC）48个10/100/1000Base-TX，4个100/1000Base-X SFP。

4、电话交换机：根据公司需要建议继续使用模拟设备，整体配件设备如下：5、上网行为管理：建议采用深信服AC-1200适用于400用户以内，数功能如下：深信服AC系列产品是目前网络行为识别率最高、性能最强的专业上网行为管理设备。

深信服AC系列上网行为管理产品采用深信服自主研发的AC网络审计系统。

拥有着领先的网络行为识别能力，除了识别普通的明文数据外，AC还可识别加密的流量和应用，并通过基于统计学的网络行为智能检测技术（NBID），对用户最新面临的应用进行管理，进而提高用户的工作效率，避免机密信息的泄漏。

机房设备参数及要求背景机房是企业信息化建设的核心基础设施之一，其设备的性能和质量会直接影响到企业的工作效率和业务稳定。

为了确保机房设备能够满足企业的需求，有必要了解其参数和要求。

机房设备参数服务器服务器是机房设备的主要组成部分之一，其参数包括：•处理器：常用的处理器型号包括英特尔的Xeon系列、AMD的Opteron系列等。

处理器核心数越多、主频越高、缓存容量越大的服务器性能越强；•内存：内存容量是衡量服务器性能的重要指标之一。

通常情况下，服务器内存容量应该不低于16GB；•存储：存储可以分为硬盘和固态硬盘两种类型。

固态硬盘比传统硬盘读写速度更快；•网络：网络适配器要求必须支持千兆以上高速网络接口，满足大流量的数据传输需求。

网络设备网络设备包括交换机、路由器、防火墙等，其参数包括：•网络带宽：机房网络设备的带宽要求应该不低于1Gbps；•交换机：机房交换机要求支持高速交换和多VLAN功能，同时支持STP协议等；•路由器：机房路由器要求支持带外管理，以及支持多种路由协议；•防火墙：机房防火墙需要支持多种协议的过滤功能，同时支持用户身份认证。

空调机房空调是为了保证机房内部温度、湿度等参数的稳定性。

其参数包括：•制冷量：机房空调制冷量要求达到机房容量的1.2-1.5倍；•精准控制：空调要支持精准控制，以便实现对于机房温度、湿度等参数的调整；•可靠性：空调需要能够长时间稳定运行，同时能够在断电时自动重启。

要求在选购机房设备时，应满足以下要求：•以企业业务为导向，选购性价比高的设备；•保障设备的质量和可靠性，尤其是对于关键设备的选购要更加谨慎；•防止盲目跟随潮流，避免过度追求性能和配置；•考虑设备的能耗问题，以降低企业的运营成本。

机房设备是企业信息化建设的核心基础设施之一，其性能和质量的选择直接关系到企业的工作效率和业务稳定。

在选取机房设备时，应该有针对性地考虑企业的实际需要和经济效益，选择适合自身需求的设备，避免盲目跟风，降低企业的运营成本。

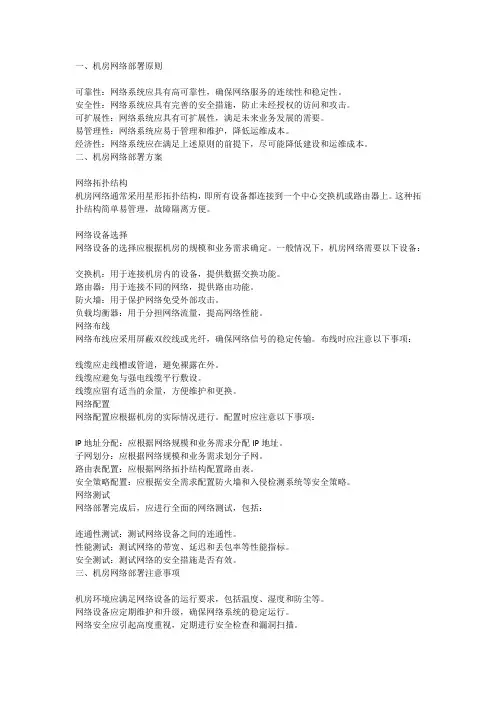

一、机房网络部署原则可靠性：网络系统应具有高可靠性，确保网络服务的连续性和稳定性。

安全性：网络系统应具有完善的安全措施，防止未经授权的访问和攻击。

可扩展性：网络系统应具有可扩展性，满足未来业务发展的需要。

易管理性：网络系统应易于管理和维护，降低运维成本。

经济性：网络系统应在满足上述原则的前提下，尽可能降低建设和运维成本。

二、机房网络部署方案网络拓扑结构机房网络通常采用星形拓扑结构，即所有设备都连接到一个中心交换机或路由器上。

这种拓扑结构简单易管理，故障隔离方便。

网络设备选择网络设备的选择应根据机房的规模和业务需求确定。

一般情况下，机房网络需要以下设备：交换机：用于连接机房内的设备，提供数据交换功能。

路由器：用于连接不同的网络，提供路由功能。

防火墙：用于保护网络免受外部攻击。

负载均衡器：用于分担网络流量，提高网络性能。

网络布线网络布线应采用屏蔽双绞线或光纤，确保网络信号的稳定传输。

布线时应注意以下事项：线缆应走线槽或管道，避免裸露在外。

线缆应避免与强电线缆平行敷设。

线缆应留有适当的余量，方便维护和更换。

网络配置网络配置应根据机房的实际情况进行。

配置时应注意以下事项：IP地址分配：应根据网络规模和业务需求分配IP地址。

子网划分：应根据网络规模和业务需求划分子网。

路由表配置：应根据网络拓扑结构配置路由表。

安全策略配置：应根据安全需求配置防火墙和入侵检测系统等安全策略。

网络测试网络部署完成后，应进行全面的网络测试，包括：连通性测试：测试网络设备之间的连通性。

性能测试：测试网络的带宽、延迟和丢包率等性能指标。

安全测试：测试网络的安全措施是否有效。

三、机房网络部署注意事项机房环境应满足网络设备的运行要求，包括温度、湿度和防尘等。

网络设备应定期维护和升级，确保网络系统的稳定运行。

网络安全应引起高度重视，定期进行安全检查和漏洞扫描。

网络部署应遵循相关标准和规范，确保网络系统的质量和可靠性。

网络部署应考虑未来业务发展的需要，预留足够的扩展空间。

网络中心机房的主要设备清单有什么？
机房在建设时，除了搭建网络系统，一般还要对动力及环境进行监控。

很多朋友不太了解机房建设，不知道网络中心机房的主要设备清单有什么？现在告诉你：包括了网络设备、动力设备、环境设备以及动环监控设备等。

一、网络设备（建立机房的根本就是为了搭建网络）
1、服务器1-2台（IIS、Exchange Server、ISA Server等等视需求配置）；
2、路由器一台（如果3具备则省去）；
3、三层交换机一台（如果带路由2可以省去）；
4、二层交换机若干，视实际节点位置配备；
5、硬件网关、硬件防火墙（视需求配置）；
6、机柜（视设备多少配备）；
7、网线、水晶头、标签若干。

二、动力设备（机房是用电大户）
1、配电柜
2、UPS（根据容量配备）；
3、蓄电池（根据需求选择是否配置）
三、环境设备（恒温需求）
1、空调（视资金投入而选型，选择精密空调还是普通空调）
2、除湿机（看是否需要）
四、动环监控设备
1、针对动力：三相电量仪、配电监测器、UPS检测模块、蓄电池巡检单元。

IDC机房标准IDC（Internet Data Center）机房是指专门提供互联网数据存储、服务和管理的设施。

在数字化时代，IDC机房的重要性不言而喻，它承载了大量的服务器、网络设备和数据，为用户提供稳定可靠的互联网服务。

为确保IDC机房的安全、可靠和高效运营，制定和遵守一套标准是必要的。

一、设备配备标准1.服务器和网络设备：IDC机房应配备高品质的服务器和网络设备，以确保系统的稳定性和响应速度。

这些设备应具备高性能、高可靠性、低功耗和易维护等特点。

2.电源系统：IDC机房应有可靠的电源系统，包括备用电源、UPS和发电机组等，以保障设备的持续供电。

同时，应有合理的电源分配和管理，以满足不同设备的需求。

3.空调和温度控制：IDC机房应保持适宜的温度和湿度，以确保设备的正常运行温度范围。

恒温恒湿的环境也能提高设备的寿命和稳定性。

4.防火和灭火系统：IDC机房应配备有效的防火和灭火系统，包括火灾预警系统、自动灭火设备和紧急疏散通道等。

这些设备的运行状态应进行定期检查和维护，确保安全可靠。

5.监控和报警系统：IDC机房应安装全面的监控和报警系统，覆盖设备运行状态、温度、湿度、电力消耗等关键指标。

同时，应有24小时巡逻和报警响应机制，确保机房安全。

二、网络连接标准1.网络带宽：IDC机房应具备足够的网络带宽，以满足用户的需求。

根据用户规模和应用需求，机房应提供高带宽选择，以确保快速稳定的网络连接。

2.网络冗余：IDC机房应有多线路冗余设计，防止因网络故障而导致服务中断。

这包括多个上游运营商、多个出口线路和BGP协议等。

3.网络安全：IDC机房应设有高级防火墙和入侵检测系统，保护用户数据的安全性。

同时，机房应有合理的网络隔离和访问控制机制，以防止未经授权的访问和攻击行为。

三、空间规划标准1.机柜布局：IDC机房应合理规划机柜的位置和数量，以确保设备的密集度和通风良好。

机柜之间应有适当的间距，方便设备的安装和维护。

机房网络系统需求清单一、需求描述根据项目应用研究架构，以满足研发数据存储、数据管理、数据应用和系统备份需求，配置应用服务器系统、数据库服务器系统、存储系统、备份系统，以及商用机、核心交换机、路由器、防火墙、UPS电源、KVM切换控制器、精密空调、机柜、办公桌椅等。

本项目服务器系统选择两台国产华为RH2288H，分别作应用服务器、数据库服务器（详见表1)；交换机选择华为S5700—28C-SI（详见表2）；路由器选择华为AR2220(详见表3）；防火墙选择华为USG2210（详见表4）;UPS 电源选择美国山特UPS电源；KVM切换控制器选择卓普LZ708（详见表5)，机柜选择图腾A3。

6042，以及工作人员办公用台式电脑选用联想扬天R4900D （I7 4790）、笔记本选用ThinkPad L440(i7 4712MQ/8GB/1TB）、微软Surface Pro 3（i5/128GB/windows8。

1/中国版）（详见，表6-8）等。

考虑到经费紧张,本项目暂不考虑存储系统、备份系统、核心交换机、云计算虚拟化系统，以及精密空调等设备。

表1 服务器设备技术规格参数表2 交换机技术规格参数表3 路由器技术规格参数表4 防火墙技术规格参数表5 KVM控制平台技术规格参数表6 台式电脑技术规格参数表7 商用办公笔记本技术规格参数表8 商用办公笔记本(2合1）技术规格参数显示屏支持十点触控;12英寸;显示比例:3：2；屏幕分辨率2160x1440；屏幕技术：LED背光，Retina显示屏,IPS屏幕，Full HD显示屏；显卡核芯显卡；卡芯片IntelGMAHD4400；DirectX 11；多媒体摄像头（前置:500万像素，后置:500万像素）;音频系统内置音效芯片; Dolby音效的立体声扬声器；立体声麦克风;网络连接无线网卡：支持802.11a/b/g/n无线协议；支持蓝牙4.0模块;数据接口数据接口：1×USB3。

一、机房电脑配置指标及要求二、网络实验室采购设备配置指标及要求（一）、网络实验室设备招标要求及附件1：1、因本项目是原有网络实验室设备扩容，为保证原有软件设备业务兼容性、教学连续性，本次采购的硬件设备、软件管理系统须与原设备相兼容。

2、本标项是一个整体解决方案，包括网络设备、网络终端、系列化的教材，适合丽水职业技术学院实际应用的实验大纲和实验指导书等等。

3、以上各部分设备、教材、大纲必须为同一品牌(服务器与网络布线设备可除外)。

4、每组实验设备相对独立，又融为整体，可与他组合作完成复杂网络配置实验。

5、所有实验都必须是免网线插拔，以便减少端口损坏概率，提高实验效率。

6、提供不少于3名的网络实验室教师培训名额，到厂商专门的培训实验室提供系统化的实验室网络教学培训。

7、每组实验都必须支持IPv68、其它要求1) 以上设备必须为原厂原装，不得擅自开封。

为保证参投公司所使用的产品非串货、拼货，验货时必须出具制造商对本次提供设备的序列号所对应的最终用户为买方的证明原件！（加盖原厂商章）2) 投标方投标配置不能低于采购单位推荐方案配置，否则为无效标处理。

3）为保证参投公司所使用的产品均为原装正品，预中标人应在公示期间出示原厂商针对此项目的授权并加盖原厂公章。

4）以上所有交换机及路由器均必须提供电信入网许可证。

5）为保障学生的就业竞争力，应向学生提供通过设备原厂家IT认证考试(一)实验室设备附件1:(二)机架式服务器附件2:(三) 网络综合布线实验室附件3:序号项目用途配置（参数值均为标准要求，提供更优产品者更佳）数量1 综合布线墙实验教学标准木工板 (2.4米*1.2米*1.8厘米) 122 机柜实验教学标准网络机柜 1.5米高 63 理线器实验教学机架式 64 配线架实验教学24口配线架 65 打线刀实验教学具有切线功能 66 网线制作工具实验教学压线钳:6把 \ 测线器:6个 \ 68 工具箱实验教学双层工具收纳盒 69 铺设桥架实验教学86线盒：15只、Pvc管:50米、pvc线槽:50米、 110 材料实验教学网线: 4箱\模块:50个\水晶头:5盒 111 施工实验教学按图所示安装施工 1。

连尚网络机房布线规范文档修订记录连尚网络机房布线规范 (1)1.概述 (3)2.名词解释和互联说明 (4)3.机房内布线规范 (6)3.1 核心设备布线规范 (7)3.2 内网接入布线规范 (7)3.3 桥架内布线规范 (8)3.4 机柜内布线规范 (9)3.4 线缆标签规范 (11)1.概述随着连尚业务的不断发展，IDC规模越来越大。

为了提高连尚IDC新到网络设备上线交付时间及效率，，对机房的光纤和网线布放方面提出了更高的要求与标准，文档中总结规划了相对更符合当下IDC网络设备布线规范操作及验收标准方面的具体解决方案。

此文档目的为了指导服务商在网络设备光纤和网线布放、电源捆绑能够更标准、更规范，统一网络建设布线验收标准。

2.名词解释和互联说明机房网络互联拓扑：●TOR：内网接入交换机，1U的盒式网络设备，配备48个10G光口和4个40G光口；10G光口用AOC线缆下联服务器万兆端口，40G光口用MPO光纤上联到机房内网核心，单台TOR覆盖2个机柜的服务器接入；●ILO：服务器ILO接入交换机，亦称管理网接入交换机，1U的盒式网络设备，配备48个10/100/1000M自适应电口和1个1/10G光口，48个电口下联服务器千兆网口和网络设备MGMT端口；光口用10G 多模光纤上联到机房管理网核心，单台ILO覆盖2个机柜的服务器和网络设备接入；●内网核心：网络核心设备，框式网络设备，配备多个40G光口和10G光口等（具体看情况配置），40G光口通过MPO光纤下联至机房内TOR，40G光口通过MPO光纤上联至机房数据中心核心设备；●数据中心核心：网络核心设备，框式网络设备，配备多个40G光口和10G光口等（具体看情况配置），40G光口通过MOP光纤下联至内网核心，10G光口通过10G单模光纤连接传输（专线），10G光口通过10G多模光纤连接统一接入接出设备；●统一接入接出设备：类似于NA T转换设备，用于公网与私网地址之间转换，单台配备多个10G光口，10G光口通过多模光纤下联数据中心核心，上联外网核心；另外通过10G多模光纤连接会话同步交换机，用于不同设备间会话同步；●外网核心：外网区域核心网络设备，配备40G和10G光口，10G光口通过多模光纤下联至统一接入接出、独立外网区域的外网接入以及安全设备，40G光口通过MPO光纤上联外网边界；●外网边界：与ISP互联的网络设备，配置40G和10G光口，10G光口通过单模光纤上联至ISP设备，另外10G光口通过多模光纤连接安全设备，40G光口通过MPO光纤下联外网核心；●10G－AOC线缆：类似于光纤的线材，两端集成了光模块，用于TOR交换机与服务器万兆网口之间连接；●管理网线：六类或者超六类铜缆线，RJ45接头，用于ILO接入交换机与服务器千兆网口及网络设备MGMT口之间连接；3.机房内布线规范同一IDC，同一规格机架，布线方式应总体一致，方便日常运维。
