齿轮传动效率及齿轮疲劳实验修订版

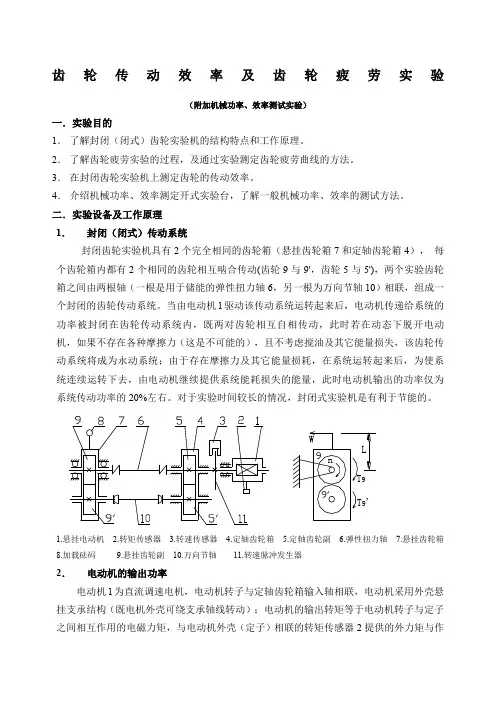

齿轮传动效率及齿轮疲劳实验（附加机械功率、效率测试实验）一．实验目的1．了解封闭（闭式）齿轮实验机的结构特点和工作原理。

2．了解齿轮疲劳实验的过程，及通过实验测定齿轮疲劳曲线的方法。

3．在封闭齿轮实验机上测定齿轮的传动效率。

4．介绍机械功率、效率测定开式实验台，了解一般机械功率、效率的测试方法。

二．实验设备及工作原理用于定子的电磁力矩相平衡，故转矩传感器测得的力矩即为电动机的输出转矩T 0；电动机转速为n ，电动机输出功率为 Ｐ０＝n ·T 0 / 9550 （ＫＷ）。

3． 封闭系统的加载当实验台空载时，悬挂齿轮箱的杠杆通常处于水平位置，当加上载荷W 后，对悬挂齿轮箱作用一外加力矩WL ，使悬挂齿轮箱产生一定角度的翻转，使两个齿轮箱内的两对齿轮的啮合齿面靠紧，这时在弹性扭力轴内存在一扭矩T 9（方向与外加负载力矩WL 相反），在万向节轴内同样存在一扭矩T 9'（方向同样与外加力矩WL 相反）；若断开扭力轴和万向节轴，取悬挂齿轮箱为隔离体，可以看出两根轴内的扭矩之和（T 9+T 9'）与外加负载力矩WL 平衡（即T 9+T 9'=WL ）；又因两轴内的两个扭矩（T 9和T 9'）为同一个封闭环形传动链内的扭矩，故这两个扭矩相等（T 9=T 9'），即2T 9=WL ， T 9=WL/2（Nm ）；由此可以算出该封闭系统内传递的功率为：P 9=T 9 n / 9550=WLn /19100 (KW)其中：n--电动机及封闭系统的转速（rpm ）；W--所加砝码的重力（N ）；L--加载杠杆（力臂）的长度，L= 0.3 m 。

4． 单对齿轮传动效率设封闭齿轮传动系统的总传动效率为η；封闭齿轮传动系统内传递的有用功率为P 9；封闭齿轮传动系统内的功率损耗（无用功率）等于电动机输出功率P 0，即：P 0=（P 9 /η）-P 9η=P 9 /（P 0+P 9）=T 9 /（T 0+T 9 ）若忽略轴承的效率，系统总效率η包含两级齿轮的传动效率，故单级齿轮的传动效率为：9091T T T +==ηη 5． 封闭功率流方向封闭系统内功率流的方向取决于由外加力矩决定的齿轮啮合齿面间作用力的方向和由电动机转向决定的各齿轮的转向；当一个齿轮所受到的齿面作用力与其转向相反时，该齿轮为主动齿轮，而当齿轮所受到的齿面作用力与其转向相同时，则该齿轮为从动齿轮；功率流的方向从主动齿轮流向从动齿轮，并封闭成环。

齿轮检验标准(总6页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March2018检验标准（齿轮）[文档副标题]中国制造进料检验标准（齿轮）齿轮箱产品检验指导书1 2适用范围适用于齿轮产品检验。

齿轮箱产品检验按照单机检验规范和要求检验，检验项目和内容如下：外观及附带资料检验铸件不允许有明显的披缝、凹陷、飞边、胀箱等缺陷；焊缝符合图纸要求，表面光滑平整，无裂纹、焊瘤、焊渣、飞溅；经过喷砂（丸）处理，表面质量等级应达到 Sa2级，经过手工或机械打磨，表面质量应达到 St2级；外露结合面边缘整齐、均匀，不应有明显的错位；表面漆膜厚度，遵从技术文件要求，油漆无流挂、漏涂、污物、剥落现象；装入沉孔的螺钉不应高于零件表面，其头部与沉孔之间不得有明显偏心；固定销、螺栓尾端应略高于零件表面；外露轴端略高于包容件的端面，内孔表面与壳体凸缘间的壁厚应均匀对称；外露件表面不应有磕碰、锈蚀、锐角、飞边、毛刺、残漆、油污、型砂，外露的螺钉、螺母、定位销等紧固件应完整，不得有扭伤锤伤划痕，安装牢固，不应有松动现象；电机等配套件型号、规格与要求一致，外观无损伤、碰伤、掉漆；外型尺寸及安装孔位符合图纸要求；附带资料齐全（关键件及部件出厂检验记录、热处理或振动时效报告、特殊材质证明、技术图纸、配套的未装零件和外购件明细）。

空运转试验试验前，检查油位，加注润滑油。

试验在无负荷状态下进行，试验条件与齿轮箱产品工况一致，试验不少于 4小时，正反各 2小时。

用以检验齿轮箱的运转状态、温度变化、功率消耗，以及运转动作的灵活性、平稳性、可靠性、安全性。

检验项目和内容如下：轴承温度检测：运转开始和结束时，用红外测温仪在轴承端盖处检测轴承温度。

轴承温度及温升，应符合技术协议及相关技术文件要求，如无明确规定，可参考以下指标：室温下，滚动轴承温度不高于 80℃，温升不超过 40℃。

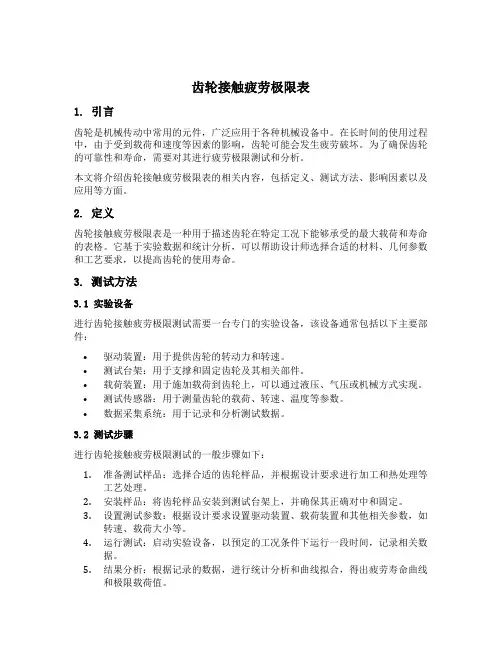

齿轮接触疲劳极限表1. 引言齿轮是机械传动中常用的元件，广泛应用于各种机械设备中。

在长时间的使用过程中，由于受到载荷和速度等因素的影响，齿轮可能会发生疲劳破坏。

为了确保齿轮的可靠性和寿命，需要对其进行疲劳极限测试和分析。

本文将介绍齿轮接触疲劳极限表的相关内容，包括定义、测试方法、影响因素以及应用等方面。

2. 定义齿轮接触疲劳极限表是一种用于描述齿轮在特定工况下能够承受的最大载荷和寿命的表格。

它基于实验数据和统计分析，可以帮助设计师选择合适的材料、几何参数和工艺要求，以提高齿轮的使用寿命。

3. 测试方法3.1 实验设备进行齿轮接触疲劳极限测试需要一台专门的实验设备，该设备通常包括以下主要部件：•驱动装置：用于提供齿轮的转动力和转速。

•测试台架：用于支撑和固定齿轮及其相关部件。

•载荷装置：用于施加载荷到齿轮上，可以通过液压、气压或机械方式实现。

•测试传感器：用于测量齿轮的载荷、转速、温度等参数。

•数据采集系统：用于记录和分析测试数据。

3.2 测试步骤进行齿轮接触疲劳极限测试的一般步骤如下：1.准备测试样品：选择合适的齿轮样品，并根据设计要求进行加工和热处理等工艺处理。

2.安装样品：将齿轮样品安装到测试台架上，并确保其正确对中和固定。

3.设置测试参数：根据设计要求设置驱动装置、载荷装置和其他相关参数，如转速、载荷大小等。

4.运行测试：启动实验设备，以预定的工况条件下运行一段时间，记录相关数据。

5.结果分析：根据记录的数据，进行统计分析和曲线拟合，得出疲劳寿命曲线和极限载荷值。

4. 影响因素齿轮接触疲劳极限受多种因素的影响，主要包括以下几个方面：4.1 材料性能齿轮材料的硬度、强度、韧性等性能指标会直接影响其疲劳寿命。

通常情况下，选择高强度、高硬度和高韧性的材料可以提高齿轮的疲劳极限。

4.2 几何参数齿轮的模数、压力角、齿数等几何参数也会对其疲劳寿命产生影响。

一般来说，较大的模数和压力角以及适当的齿数可以提高齿轮的承载能力和使用寿命。

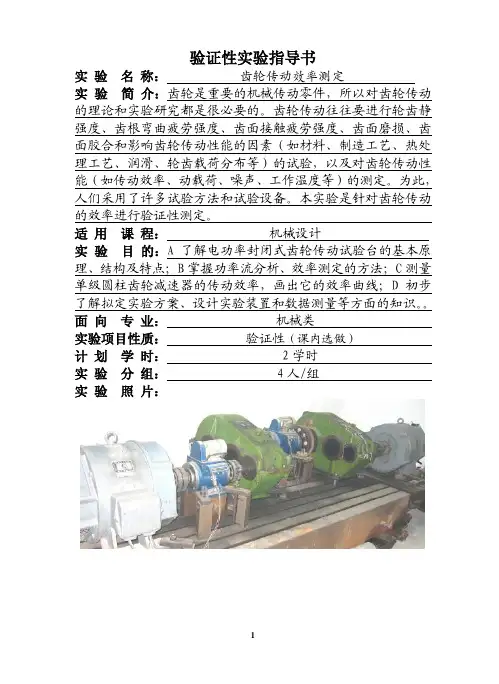

验证性实验指导书实验名称：齿轮传动效率测定实验简介：齿轮是重要的机械传动零件，所以对齿轮传动的理论和实验研究都是很必要的。

齿轮传动往往要进行轮齿静强度、齿根弯曲疲劳强度、齿面接触疲劳强度、齿面磨损、齿面胶合和影响齿轮传动性能的因素（如材料、制造工艺、热处理工艺、润滑、轮齿载荷分布等）的试验，以及对齿轮传动性能（如传动效率、动载荷、噪声、工作温度等）的测定。

为此，人们采用了许多试验方法和试验设备。

本实验是针对齿轮传动的效率进行验证性测定。

适用课程：机械设计实验目的：A了解电功率封闭式齿轮传动试验台的基本原理、结构及特点；B掌握功率流分析、效率测定的方法；C测量单级圆柱齿轮减速器的传动效率，画出它的效率曲线；D初步了解拟定实验方案、设计实验装置和数据测量等方面的知识。

面向专业：机械类实验项目性质：验证性（课内选做）计划学时： 2学时实验分组：4人/组实验照片：《机械设计》课程实验实验二齿轮传动效率测定齿轮是重要的机械传动零件，所以对齿轮传动的理论和实验研究都是很必要的。

齿轮传动往往要进行轮齿静强度、齿根弯曲疲劳强度、齿面接触疲劳强度、齿面磨损、齿面胶合和影响齿轮传动性能的因素（如材料、制造工艺、热处理工艺、润滑、轮齿载荷分布等）的试验，以及对齿轮传动性能（如传动效率、动载荷、噪声、工作温度等）的测定。

为此，人们采用了许多试验方法和试验设备。

本实验是针对齿轮传动的效率进行验证性测定。

一、实验目的1. 了解电功率封闭式齿轮传动试验台的基本原理、结构及特点；2.掌握功率流分析、效率测定的方法；3.测量单级圆柱齿轮减速器的传动效率，画出它的效率曲线；4.初步了解拟定实验方案、设计实验装置和数据测量等方面的知识。

二、实验设备和工具1. Z-45直流电动机2台；2. ZJ型转矩转速传感器2台；3. ZD10型减速器2台；4. JXW-1型机械效率仪1台；5. TSGC-20调压器1台；6. 加载控制箱1台；7. CP-80打印机1台。

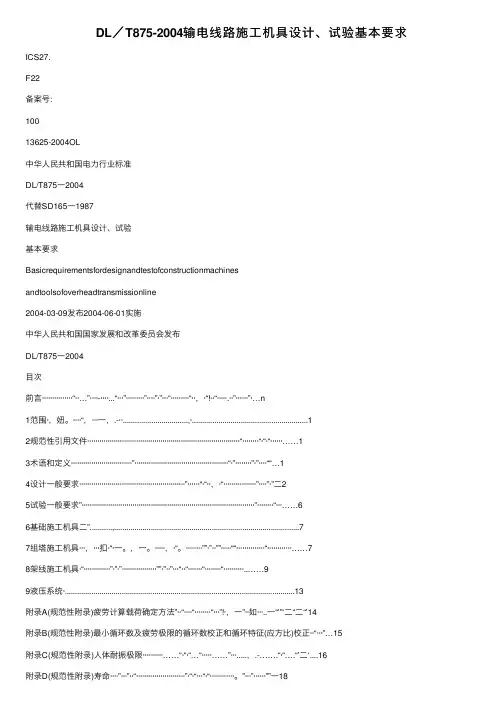

DL／T875-2004输电线路施⼯机具设计、试验基本要求ICS27.F22备案号:10013625-2004OL中华⼈民共和国电⼒⾏业标准DL/T875⼀2004代替SD165⼀1987输电线路施⼯机具设计、试验基本要求Basicrequirementsfordesignandtestofconstructionmachines andtoolsofoverheadtransmissionline2004-03-09发布2004-06-01实施中华⼈民共和国国家发展和改⾰委员会发布DL/T875⼀2004⽬次前⾔···············“··…”····-····...“···”·········”····”·”···“·········“··，·“!··“·····.··”······”·…n1范围.，妞。
