绝缘靴（手套）耐压试验装置一、概述该试验装置是绝缘靴（手套）批量试验的专用设备，是我公司根据绝缘靴（手套）的试验要求，并遵从广大用户意见而设计生产的。
该产品有效的解决了过去不规范试验，提高了工作效率、保障了工作安全，是理想的绝缘靴（手套）专用设备。
二、工作原理接入0~220V电源，根据电磁感应原理，使变压器产生0~30KV 工频高压至各电极，使绝缘靴（手套）获得规定的试验电压。
注意事项：1、控制箱面板上的输出端柱对变压器上的输入端柱（输入电压～220V）用线相连接，控制箱面板上的仪表测量端柱对变压器上的仪表测量端柱用线相连接。
2、每个设备在运行前需按铭牌接地标志处接地，方可试验。
三、结构设计该产品分三部份组成：1.绝缘靴（手套）控制箱；2.变压器（加配水电阻(选配件））；3.绝缘靴（手套）试验车（台），试验车（台）由：移动托架；盛水水桶；电极支架和绝缘支架等组成；变压器（水电阻（选配件））（两款变压器任选其一）绝缘靴（手套）平板车（台）水桶四、主要技术参数1、输入电压：~220V 50Hz2、输出电压：0-30kV3、容量：3kVA4、测试数量：每次6只附表：常用电气绝缘工具试验标准序号名称电压等级（KV）周期（年）交流电压（KV）时间（min）泄漏电流（mA）备注1 绝缘板6~101次305 35 802 绝缘罩35 1次80 53 绝缘夹钳35以下1次3倍线电压5 110 260220 4004 验电笔6~102次405 20~35 1055 绝缘手套高压2次81≤9 低压 2.5 ≤2.56 核相器62次6 1.7~2.4 10 10 1.4~1.77 橡胶绝缘靴高压2次25 1 ≤7.5五、产品附件1．高压变压器 1台2．控制箱 1台3．平板车(台)及水桶 1台4．连接线（控制箱连接变压器） 1根5．连接线（变压器连接电极支架头端） 1根6．使用说明书1份7. 产品合格证 1份8. 产品保修卡 1份摘要：产品型号：GYT产品名称：绝缘靴（手套）耐压装置生产厂家：武汉恒新国仪科技有限公司参考阅读：/jyxynsy.html仪器概述：绝缘靴手套耐压试验装置是我公司根据绝缘靴（手套）的试验规程，并遵从广大用户意见而设计生产的。
用于各种规格的电工绝缘靴和绝缘手套的安全技术参数的检测。
英译：Boots Gloves Withstand Test DeviceHSXTX-IX绝缘靴绝缘手套试验装置为低压工作电压220V/50Hz的工频电源，根据电磁感应原理，改变输入电压达到试验所需要的最高电压。
绝缘靴（手套）耐压试验装置分为两部件，一部件为水槽、二部件为控制台。
水槽分上下区，上区为6只小水槽，下区为试验变压器，可一次做6只绝缘靴或6只绝缘手套耐压试验。
同时显示绝缘靴或绝缘手套的泄漏电流。
控制台设有过流保护、零位保护、时间保护及报警等功能。
在这里我们说明下使用的方法以及注意事项面板示意图结构示意图如下：五、操作方法首先按图示可靠接好连线，待准备工作一切就绪（警示：地线牢固接地）后，打开设备电源开关，屏上显示主菜单界面见图，利用▲或▼键根据要求选择功能，按确认键进入相应菜单内容，按退出键返回上一菜单界面。
参数设置手套绝缘测试绝缘靴测试1、参数设置：进入该项后，界面出现四项设置见图，用户可根据试验要求设置好相应参数，设置时利用▲、▼、确认三键进行操作，参数设置完毕检查无误后，按退出键回到主菜单。
（注意：该项目各种参数均默认前次设置。
此下图所设参数为电力规程试验参数。
）参数设置手套08KV 9.9mA靴子15KV 7.5mA时间060sec2、主菜单：当参数设置完毕，用户回到主菜单后，利用▲、▼、确认三键选择试验项目，此时，用户按确认键，装置即刻进入自动检测试验。
液晶屏显示如下：I1:00.0 I2:00.0I3:00.0 I4:00.0I5:00.0 I6:00.0U:00.0kv T:000s在试验中，若发现某支被试品不合格，装置即刻停止试验并显示该支被试品的结果，如下图——I1为不合格试品（阴影部分所指的就是不合格试品），并伴有声音提示，用户可关掉电源，换下不合格试品，然后重新打开电源，直接选择上次试验项目。
I1: 00.0 I2:00.0I3:00.0 I4:00.0U:00.0kv T:000s当试验时间到，装置将自动降下高压，并显示各支试品试验结果。

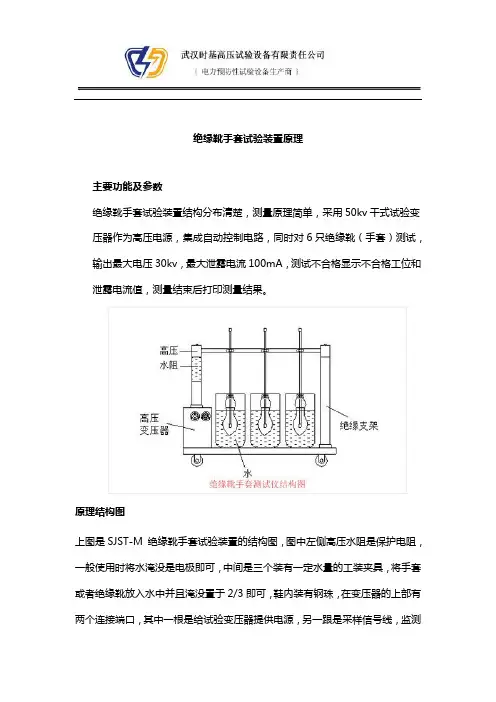

绝缘靴手套试验装置原理
主要功能及参数
绝缘靴手套试验装置结构分布清楚，测量原理简单，采用50kv干式试验变压器作为高压电源，集成自动控制电路，同时对6只绝缘靴（手套）测试，输出最大电压30kv，最大泄露电流100mA，测试不合格显示不合格工位和泄露电流值，测量结束后打印测量结果。
原理结构图
上图是SJST-M 绝缘靴手套试验装置的结构图，图中左侧高压水阻是保护电阻，一般使用时将水淹没是电极即可，中间是三个装有一定水量的工装夹具，将手套或者绝缘靴放入水中并且淹没置于2/3即可，鞋内装有钢珠，在变压器的上部有两个连接端口，其中一根是给试验变压器提供电源，另一跟是采样信号线，监测
每个桶内鞋子的泄露电流，测试之前，切记要将地线接触好并仔细检查，否则可能高压尾不接地造成无法升压。
HTTX-H绝缘靴手套耐压试验装置说明书目录一、简介 (1)二、工作原理 (1)三、结构设计 (1)四、主要技术参数 (3)五、配套使用方法 (3)六、注意事项 (5)工频耐压试验台、操作箱必须可靠接地一、简介HTTX-H绝缘靴(手套)耐压试验装置是根据绝缘靴（手套）的试验规程，并遵从广大用户意见而设计生产的。
该产品采用全自动升（降）压，自动读出每个被试品的泄漏电流，整个过程全自动完成，自动打印试验数据，有效的解决了过去不规则的测试方式，从而简化了测试手续，提高了测试速度。
更可靠地鉴别绝缘靴（手套）的泄漏电流，工频耐压等参数。
保障了试验工作者的安全，是理想的绝缘靴（手套）专用设备。
其主要特点：可同时测试3双绝缘靴（手套），并可读取每只的泄漏电流，准确判断不合格的绝缘靴（手套）；结构底部装配脚轮，可随意移动。
二、工作原理接入0~220V电源，根据电磁感应原理，使变压器产生0~30KV 工频高压至各电极，使绝缘靴（手套）获得规定的试验电压。
根据绝缘靴（手套）试验规程，读取、记录测试参数。
三、结构设计该产品分二部份组成：1.绝缘靴（手套）试验车，试验车由：移动托架；盛水水槽；电极杆支撑等组成；2.绝缘靴（手套）操作箱，绝缘靴（手套）操作箱见图1，图1：绝缘靴（手套）操作箱接地端高压变压器水槽高压水阻高压变压器水绝缘支架图2：绝缘靴（手套）试验台四、主要技术参数1、输入电压：~220V 50Hz2、输出电压：0-30kV3、容量：3kV A4、测试数量：每次6只5、测量数据：可显示打印每只被试品电压值；泄漏电流值6、过流保护；过压保护；自定义时间、电压、泄漏电流值7、液晶显示，全中文菜单操作，带打印8、测量准确度：电压±2%（±3个字）电流±2%（±3个字）9、质量：绝缘靴（手套）操作箱12Kg工频耐压试验台60kg五、配套使用方法1.使用前先将水电阻内注水（出厂时水电阻是空的，注水时不要注得太满，淹没电极即可），注满水的水电阻安装在移动托架上,再将电极杆支撑两端插入绝缘撑杆和水电阻内。

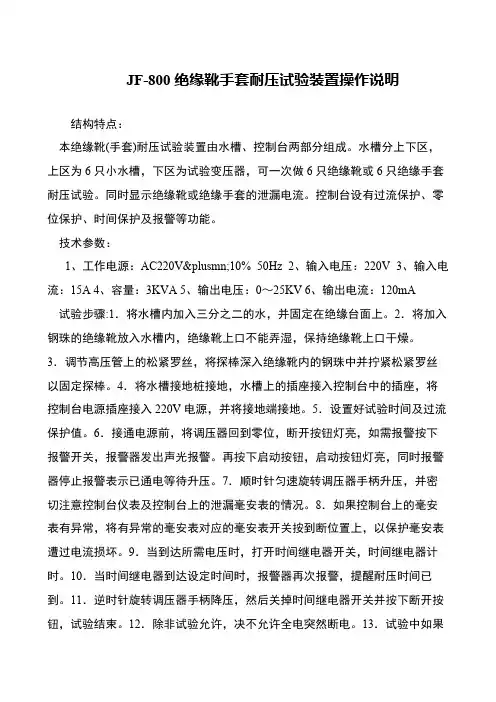

JF-800绝缘靴手套耐压试验装置操作说明结构特点： 本绝缘靴(手套)耐压试验装置由水槽、控制台两部分组成。
水槽分上下区，上区为6只小水槽，下区为试验变压器，可一次做6只绝缘靴或6只绝缘手套耐压试验。
同时显示绝缘靴或绝缘手套的泄漏电流。
控制台设有过流保护、零位保护、时间保护及报警等功能。
技术参数： 1、工作电源：AC220V±10% 50Hz 2、输入电压：220V 3、输入电流：15A 4、容量：3KVA 5、输出电压：0～25KV 6、输出电流：120mA 试验步骤:1．将水槽内加入三分之二的水，并固定在绝缘台面上。
2．将加入钢珠的绝缘靴放入水槽内，绝缘靴上口不能弄湿，保持绝缘靴上口干燥。
3．调节高压管上的松紧罗丝，将探棒深入绝缘靴内的钢珠中并拧紧松紧罗丝以固定探棒。
4．将水槽接地桩接地，水槽上的插座接入控制台中的插座，将控制台电源插座接入220V电源，并将接地端接地。
5．设置好试验时间及过流保护值。
6．接通电源前，将调压器回到零位，断开按钮灯亮，如需报警按下报警开关，报警器发出声光报警。
再按下启动按钮，启动按钮灯亮，同时报警器停止报警表示已通电等待升压。
7．顺时针匀速旋转调压器手柄升压，并密切注意控制台仪表及控制台上的泄漏毫安表的情况。
8．如果控制台上的毫安表有异常，将有异常的毫安表对应的毫安表开关按到断位置上，以保护毫安表遭过电流损坏。
9．当到达所需电压时，打开时间继电器开关，时间继电器计时。
10．当时间继电器到达设定时间时，报警器再次报警，提醒耐压时间已到。
11．逆时针旋转调压器手柄降压，然后关掉时间继电器开关并按下断开按钮，试验结束。
12．除非试验允许，决不允许全电突然断电。
13．试验中如果。
文档编号SX-JY-211222001NYZ-A绝缘靴（手套）耐压测试仪使用维护说明书武汉三新电力设备制造有限公司版权专有违者必究目录NYZ-A绝缘靴（手套）耐压测试仪 (8)一、概述 (8)二、工作原理 (8)三、结构设计 (8)四、主要技术参数 (9)五、配套使用方法 (9)六、安全说明 (11)6.1试验场所选择 (11)6.2操作人员规定 (11)七、操作规则 (12)7.1禁止重复开关机 (12)7.2试验过程中，禁止打开30K V绝缘靴（手套）耐压测试仪门板操作 (12)7.3测试中注意事项 (12)八、注意事项及维护 (12)8.1注意事项 (12)8.2定期维护 (13)九、维修及保养 (13)9.1零部件维护周期 (13)十、服务承诺 (13)附录一绝缘靴手套耐压试验接线示意图 (15)附录二绝缘杆双段耐压试验接线示意图（选配） (15)附录三绝缘杆单段耐压试验接线示意图（选配） (15)附录四验电器耐压试验接线示意图（选配） (16)附录五绝缘靴电性能国标要求 (17)附录六绝缘手套电气绝缘性能要求 (17)附录七绝缘杆试验项目、周期和要求 (17)附录八验电器试验项目要求 (18)附图1带接触电极延长段的验电器试验要求 (18)附图2不带接触电极延长段的验电器试验要求 (18)附录九安全操作规程 (19)1范围 (19)2规范性引用文件 (19)3作业内容和方法 (19)4附录说明 (19)附录十维修保养规程 (21)1范围 (21)2规范性引用文件 (21)3术语和定义 (21)4作业内容和方法 (21)5附录说明 (22)尊敬的顾客感谢您购买本公司NYZ-A绝缘靴（手套）耐压测试仪。
在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
绝缘手套耐压试验方法
绝缘手套耐压试验方法是电气工程中必须进行的一个测试，测试的目的是检测绝缘手套能否承受高压电场的作用而不破裂。
下面介绍一下绝缘手套耐压试验的具体步骤和方法。
首先，将绝缘手套穿好，然后将手套放置在测试台上，将测试仪器连接到手套上，确保连接牢固。
接下来，将测试仪器的电极插入手套内部，然后逐渐增加电压，直到手套不能承受电场压力而破裂为止。
测试过程中需要确保电压的增加速度不超过规定的标准。
在测试结束后，需要记录下手套破裂时的电压值，并对手套进行检查，以确保手套的完整性和质量。
在进行绝缘手套耐压试验时，需要遵守相关的安全规定和操作规程，确保测试的安全和准确性。
同时，还需要选择合适的测试仪器和设备，以确保测试的可靠性和精度。
总之，绝缘手套耐压试验是电气工程中非常重要的一个测试，只有通过这个测试，才能确保绝缘手套的质量和安全性。
- 1 -。
绝缘靴绝缘手套耐压试验仪一、产品概述绝缘安全工器具耐压试验装置是根据国家最新电力行业标准而设计的、性能先进的智能型耐压试验设备，本设备采用了PLC控制器技术、2.4G ISM组网技术、结合优良的人机界面操作，使您在使用时轻松自如、得心应手。
可用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。
广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。
本试验装置与我公司GDMA-2型智能高压毫安表无线组网，构成辅助安全工器具综合试验成套装置，精确测量多路高压泄漏电流，同时，一次可以同时进行6只试品的试验，为避免重复试验，独特采用高压分断技术，试验过程中可以将击穿的试品脱离高压试验系统，没有击穿的试品继续试验直到完成试验，极大提高试验工作的效率。
专用于绝缘靴和绝缘手套等电力系统操作和检修必备的安全防护用具，DL/T 408《电业安全工作规程》规定了绝缘靴及绝缘手套等常用安全工器具的试验方法和周期。
绝缘靴及绝缘手套耐压试验，周期为半年，试验过程中不允许击穿，同时绝缘靴泄漏电流不大于限定值。
二、功能特点1、标配7寸（选配10寸高清屏）彩色液晶显示器、可编程控制器PLC自动化电气控制。
2、高压电压、高压电流（配智能高流表监测）、低压电压、低压电流同步隔离采集，采用高精度传感器和高性能采集芯片。
3、人机界面采用全触控和部分键控操作方式，智能化工作过程，任选自动方式和手动方式。
4、独立界面显示高压电压、高压电流、低压电压、低压电流，时间及耐压结果，高压曲线动态显示，显示直观明了。
5、完善的过压、过流保护、闪络保护，自设定输出电压、高压电流上限（选配智能高流表监测、脱扣）、低压电流上限和计时时间。
6、具有回零检测功能，自动回零后才可进行试验，安全可靠。
7、具有8000条/3个月的本机存储空间，提供USB接口数据导出到外部U盘。
8、逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
绝缘耐压测试仪的工作原理及操作规程
一、绝缘耐压测试仪的工作原理
绝缘耐压测试仪是一种测量电气设备绝缘强度的仪器，工作原
理是利用高压直流电源产生高电压，并加在被测设备绝缘表面，测
量电气设备的绝缘强度是否符合要求。
绝缘耐压测试仪由直流高压发生器、调压器、电压表、电流表
等部分组成。
电源通过调压器将电压输出，根据被测设备的要求设
定好测试电压和时间。
测试时，将测试仪的高压电极与被测试设备
接触，地电极接地，电源通电开启，设备表面的绝缘材料就会受到
高压的电场作用而发生局部放电，通过电流表和电压表来测量被测
设备的电流和电压，判断绝缘材料的质量是否合格。
二、绝缘耐压测试仪的操作规程
1. 提前了解被测试设备的工作电压、绝缘材料及结构、测试电
极位置等重要信息，并根据要求设定好测试仪的测试电压和时间；
2. 检查测试仪的各部分是否完好，测试电极是否干净、无锈蚀、损坏等情况；
3. 将测试仪的高压电极与被测试设备的绝缘部位接触，地电极
接地；
4. 调节测试仪的电压，并设定测试时间，确保测试电压和时间
符合要求；
5. 打开测试仪电源，开始测试，记录测试时的电流值和电压值；
6. 测试结束后，关闭测试仪电源并等待电压降为零或确认放电
完毕后，方可拆卸测试电极。
7. 将测试数据及测试结果记录在相应的记录表格中。
8. 将测试仪的外表清洁干净，检查设备的电源、电路、高压线路是否正常，定期对测试仪进行维护保养，确保测试仪的工作性能和安全可靠性。
对绝缘靴、绝缘手套进行交流耐压试验需用到绝缘靴（手套）耐压装置，试验示意图如下：
绝缘手套、绝缘靴耐压试验示意图
a——绝缘手套耐压试验；b——绝缘靴耐压试验
试验应在特制的水箱内进行。
试验时，绝缘靴手套耐压装置的水箱内装满水，水箱对地绝缘。
若水箱为金属材料制品，地线可接至水箱壁，并串联一交流毫安表接地。
将绝缘手套、绝缘靴内盛上水，置于水箱内。
绝缘罩、绝缘手套、绝缘靴内外水面应低于这些绝缘工具端部一定距离。
如绝缘手套内外水面不能高于手套口以下5cm，绝缘靴内外水面不能高于绝缘靴端面部以下5cm，而且要求露出水面的部分保持干燥清洁，防止加压时内外水面沿端部产生沿面放电。
耐压试验时，如绝缘罩、绝缘手套、绝缘靴被击穿，电流异常摆动或泄漏电流超过表1所示标准，即高压绝缘手套泄漏电流超过9mA，低压绝缘手套泄漏电流超过2.5mA．高压橡胶绝缘靴泄漏电流超过7.5mA．应视为不合格，禁止再用作绝缘安全工具。
绝缘罩耐压时间5min．试验周期每年一次，而绝缘手套、绝缘靴耐压时间为1min，试验周期为每6个月一次。
常用电气绝缘工具试验周期及标准。
绝缘靴手套耐压试验仪简介绝缘靴和手套是电力行业和一些特殊行业必备的安全装备，用于保护工作人员免受电击等危险。
因此，检验绝缘靴和手套的耐压试验非常重要，以确保其安全性能符合基本标准和要求。
绝缘靴手套耐压试验仪是一款专门用于检验绝缘靴和手套的设备，本文将对绝缘靴手套耐压试验仪进行详细介绍。
设备组成绝缘靴和手套耐压试验仪主要由以下三部分组成：1.电源系统：用于为测试仪器提供稳定的电源供应，并具有对电流大小的自动控制和调节功能。
2.电极系统：包括测试极和对地极，用于对绝缘靴和手套进行电流测试。
3.控制系统：利用控制板来进行测试的控制和数据的记录、显示，可以直观的了解测试的结果。
使用方法使用绝缘靴手套耐压试验仪进行测试时，需要按照以下步骤进行：1.将测试极和地极插入设备中，并确保两极之间的距离符合设备的要求。
2.将绝缘靴或手套穿戴好并放入测试极中（注意：绝缘靴和手套要和测试极紧密贴合）。
3.打开设备并按照测试要求选择测试模式。
4.在设备按下测试按钮后，测试完成后按停止键，将测试结果显示出来。
技术指标绝缘靴手套耐压试验仪的主要技术指标应满足以下要求：1.测试电压：0-15kV2.测试电流：5-300mA3.时间范围：0-99.9min4.显示精度：0.01kV、0.1mA、1s应用领域绝缘靴手套耐压试验仪主要用于以下领域：1.电网行业：电力设备制造、供电、配电和维护。
2.铁路与城市轨道交通行业：列车、信号控制、供电设备的维护和运行。
3.船舶行业：船用电气设备制造、维护和检修。
4.矿山和冶金行业：电气设备制造、矿井、炼钢厂和冶金厂的维修和运行。
总结绝缘靴手套耐压试验仪是检验绝缘靴和手套的安全性能的必备设备，使用它可以保障工作人员的人身安全。
随着近年来电力行业的不断发展，绝缘靴手套耐压试验仪的市场需求也会逐渐增大，因此，该设备在今后的发展中也将会得到不断的完善和提升。
RFJF-2型绝缘靴（手套）试验机使用说明书陕西锐峰电力科技有限公司一、概述1.1用途依新的国电发(2002)777号《电力安全工器具预防性试验规程》所要求的方法更科学、合理地快速完成对绝缘手套，绝缘靴、绝缘胶垫等常用辅助绝缘工器具的工频耐压试验。
辅助绝缘安全工器具是指绝缘强度不是承受设备或线路的工作电压，只是用于加强基本绝缘安全工器具的保安作用，用以防止接触电压、跨步电压、泄漏电流电弧对操作人员的伤害，不能用辅助绝缘安全工器具直接接触高压设备带电部分。
属于这一部分的安全工器具有：绝缘手套、绝缘靴、绝缘胶垫等。
本仪器主要用于对绝缘手套、绝缘靴等安全工器具进行工频耐压试验，以便判断这些工器具是否符合使用条件，保证工作人员的人身安全。
1.2试验依据由国家电力公司发布的于2002年11月7日实施的《电力安全工器具预防性试验规程》。
二、主要功能特点2.1按新的行业标准要求考核泄露电流做为试验依据，更加科学。
2.2按新的行业标准要求绝缘靴要用专用电极，不用灌水。
试验合格的绝缘靴立即可以投入使用，并且提高绝缘靴的使用寿命。
2.3组合式结构，可移动、运输，准备方便。
2.4一次可同时完成3双（6只）绝缘靴或手套的耐压试验，同时准确检测6路泄露电流。
2.5自动计时。
三、主要技术指标专用电极：ф3mm 钢珠试验电压：AC 0—50Kv DC 0-60KV试验电流：0—60mA电流测量精度：1级电压测量精度：1级(0.5+1.0)最大试验量：3双/6只 6路电流检测电源：AC220V ±10%四、使用方法如图，它由试验主机及试验台两大部分组成。
当拆开两部分的包装箱后，将试验台固定好，并将主机、放电棒接地线连接好。
连接好主机和高压箱的控制线。
试验时，将被试品内装好钢珠（每只绝缘靴约用1.5-2.0公斤金属球），再通过锁紧螺钉调节电极杆，使电极插入绝缘靴（手套）内，到钢珠面相同的位置为止。
上述工作完毕后，工频耐压试验：试验开始→装上被试品→打开高压箱电源→打开主机电源→按设置→进入设置画面，设置好试验电压，泄漏电流，试验时间。
使用绝缘靴手套耐压试验装置注意事项
绝缘靴、绝缘手套是电力系统操作和检修必备的安全防护用具，DL408《电业安全工作规程》规定了绝缘靴及绝缘手套等常用安全工器具的试验方法和周期。
全自动绝缘靴（手套）测试仪采用多路高压泄流测量zhuan利技术和红外数据通讯技术，实现了安全测量高压泄漏电流的目的。
通过本技术的应用，测试仪与高压系统完全隔离，不仅可以测量多路高压泄漏电流，而且确保了试验人员的人身安全。
注意事项：
为了您和绝缘靴手套耐压试验装置的安全，请操作人员仔细阅读以下内容：
1试验时机壳必须可靠接地。
2试验时不允许不相干的物品堆放在设备（绝缘靴手套耐压试验装置）面板上和周围。
3使用前请检查电源电压。
4更换保险管和配件时，请使用与本仪器（绝缘靴手套耐压试验装置）相同型号。
5本仪器（绝缘靴手套耐压试验装置）注意防潮、防油污。
6试验时请确认被测设备已断电，并与其它带电设备断开。
尊敬的客户：
感谢您关注我们的产品，本公司除了有此产品介绍以外，还有10KV高压绝缘
垫,ZGF-2mA/60KV直流高压发生器,硅橡胶高压线,继电保护试验装置，微水测试仪，安全工器具力学性能试验机，双钳相位伏安表，100A回路电阻测试仪等等的介绍，您如果对我们的产品有兴趣，咨询。
谢谢！。
直流电阻快速测试仪绝缘手套、绝缘靴（鞋）及绝缘胶垫测试方法为确保人身、设备的安全，电力安全工器具预防性试验规程对不同电压等级电气绝缘工器具的试验周期、试验标准、试验时间都做了具体的规定。
下面根据中华人民共和国电力行业标准DL/T 1476-2015电力安全工器具预防性试验规程中的辅助绝缘安全工器具的试验要求及试验方式做了如下要求：1．辅助型绝缘手套1.1外观检查手套应质地柔软良好，内外表面均应平滑、完好无损，无划痕、裂缝、折缝和孔洞。
1.2试验项目、周期和要求试验项目、周期和要求见表1。
表1 辅助型绝缘手套的试验项目、周期和要求1.3试验方法试验步骤如下：a)将辅助型绝缘手套置入并浸在盛有相同自来水、内外水平面高度相同的器皿中，露出水面90mm并擦干，试验电路图如下图1。
b)按GB/T 16927.1进行升压至表1规定值，不应发生电气击穿，测量泄露电流。
直流电阻快速测试仪图1 辅助型绝缘手套试验接线图2. 辅助型绝缘靴（鞋）2.1 外观检查鞋底不应出现防滑齿磨平、外底磨露出绝缘层等现象。
2.2 试验项目、周期和要求试验项目、周期和要求见下表2。
表2 辅助型绝缘靴（鞋）的试验项目、周期和要求2.3试验方法工频耐压试验按GB 12011进行，试验电路见下图2。
直流电阻快速测试仪图2 辅助型绝缘靴试验接线图3. 辅助型绝缘胶垫3.1外观检查上下表面应不存在破坏均匀性、损坏表面光滑轮廓的缺陷，如小孔、裂缝、局部隆起、切口、夹杂导电异物、折缝、空隙、凹凸波纹及铸造标志等。
3.2试验项目、周期和要求试验项目、周期和要求见表3，试验中不应出现闪络或击穿现象，试验后各部位应无灼伤、明显发热现象。
表3 辅助型绝缘胶垫的试验项目、周期和要求3.3试验方法试验步骤如下：a)上下铺设较被测绝缘胶垫四周小200mm的湿布、金属箔或其他材料，试验电路见下图3。
直流电阻快速测试仪b)按GB/T 16927.1进行升压至表3规定电压值。
绝缘靴手套耐压试验装置标准绝缘靴手套耐压试验装置标准是用来评估绝缘靴手套的绝缘性能和耐压性能的标准化工具。
绝缘靴手套是一种用于保护工作人员免受电击危险的防护装备，广泛应用于电力、通信、工矿、化工等行业。
为了确保绝缘靴手套的质量和安全性能，我们需要依据一定的标准进行测试。
绝缘靴手套耐压试验装置标准包括以下几个方面的内容：1.装置结构：绝缘靴手套耐压试验装置应包括电源系统、压力传感系统、靴手套固定系统等部分。
电源系统用于提供电源，压力传感系统用于测量绝缘靴手套的耐压能力，靴手套固定系统用于保持测试时靴手套的稳定性。
2.电源要求：测试装置的电源应满足国家相关标准，电源电压稳定，电流可调节。
电源系统应具备过载保护功能，以保证测试的安全性。
3.压力传感系统：压力传感系统应采用高精度的传感器，能够实时测量绝缘靴手套的耐压能力。
传感器的测量范围应满足不同规格绝缘靴手套的测试需求。
4.靴手套固定系统：靴手套固定系统应采用可调节的装置，能够固定不同尺寸的绝缘靴手套。
抗滑设计可以有效防止靴手套在测试过程中滑脱。
5.耐压测试方法：绝缘靴手套耐压试验装置应提供多种测试方法，包括定压法、逐渐加压法、持续加压法等。
测试过程中需要记录和监测测试时靴手套的压力变化情况。
6.数据记录和分析：测试装置应配备数据记录和分析系统，能够存储和分析测试过程中的数据。
测试结果应符合国家相关标准，以评估绝缘靴手套的耐压性能是否达到要求。
绝缘靴手套耐压试验装置标准的制定旨在确保绝缘靴手套的质量和安全性能，在使用过程中提供有效的保护。
标准化的测试装置和标准化的测试方法可以有效减少测试结果的误差，为绝缘靴手套的生产商和使用者提供一个公正、准确的评估工具。
绝缘靴手套耐压试验装置标准的实施对于行业内的企业和个人都具有重要意义。
对于企业来说，符合标准的绝缘靴手套可以提高产品的市场竞争力，提高用户的满意度。
对于个人来说，戴着符合标准的绝缘靴手套工作可以降低电击危险，保护自身安全。
HRK全自动绝缘靴绝缘手套耐压测试仪使用说明书注意事项1本仪器属于高压仪器，请详细阅读说明书，并在有专业人员在场情况下方可进行试验。
2 脱扣器和试验箱在充电时切勿进行试验，这样会将电源地引入脱扣器或试验箱，造成设备对地击穿。
3 手套试验时切勿将水倒入试验箱体内，以免将试验机内元件损坏。
4 本设备输出高压为自动升压和自动降压，请在降压完毕后，关掉电源，拔开插头后，方可进行试品撤换。
5 本仪器变压器和试验机均为带高压设备，请布置好安全围拦，和设置好警戒人员后方可进行试验。
操作箱部分为安全部份，可以放心进行操作。
6 试验前请检查仪器地线的连接与大地是否连接好。
7 高压泄漏指示电流表只是作为校对用,最好不要长时间工作.8 仪器如有故障请按说明书上联系电话与本公司技术人员联系，切勿私自进行拆开。
9 使用中，电池电压的指示灯仅一个亮时应停止工作，及时充电，避免蓄电池放电过度而损坏。
电池长时间不用，应1-2个月对其进行一次充电，以延长其寿命。
一般蓄电池的的寿命约300次。
发现充满的电池很快用到电压低的现象，说明电池容量变小了，可更换电池。
电池是12V免维护铅蓄电池（跟市面上电动自行车电池一样）。
更换蓄电池需要打开试验机的上盖，取出旧蓄电池，换上新电池固定，把旧电池上的两根引线（带插片）分别接到新电池上，注意红线接正极，黑线接负极。
要保证插头良好接触。
2HRK全自动绝缘靴手套耐压测试仪说明书服务热线：本绝缘全自动电力安全工器具测试系统是按照国家电力公司关于颁发《电力安全工器具预防性试验规程》(试行)的通知(国电发[2002]777号)和国家电网公司电力安全工作规程（变电部分）的要求的基础上研制而成，本产品各项指标均符合国标的要求。
可以按《电力安全工器具预防性试验规程》要求对绝缘鞋、绝缘手套等安全工器具进行智能化绝缘耐压试验，绝缘靴及绝缘手套耐试验周期为半年，试验过程中不允许击穿，同时绝缘靴绝缘绝缘手套泄漏电流不大于限定值。
绝缘靴（手套）防护工具耐压试验装置的工
作原理及使用方法
生产结缘靴和绝缘手套的厂家，长产品出厂的时候需要验证下产品是否达到绝缘的标准，如果靠人工一个个的排查，即浪费了时间又没有效率，如果用测试仪器模拟绝缘靴或手套工作的环境来测试其绝缘属性的话，就可以大大提高检测的效率，因此绝缘靴（手套）工具耐压试验装置便被发明了出来，此产品可以自动升（降）压，自动读出每个被试品的泄漏电流，工频耐压等参数,在保障测试者安全的同时及时剔除不合格的绝缘靴或者手套。
那么，绝缘靴（手套）防护工具耐压试验装置
一般主要由试验车和操作箱，两部分组城。
操作箱：
试验车：
其工作原理为接入0~220V电源，根据电磁感应原理，使变压器产生0~30KV工频高压至各电极，使绝缘靴（手套）获得规定的试验电压。
根据绝缘靴（手套）试验规程，读取、记录测试参数。
一般操作方法为：
使用前先将水电阻内注水，注满水的水电阻安装在移动托架上,再将电极杆支撑两端插入绝缘撑杆和水电阻内。
将水槽注水，被试品注水，绝缘靴（手套）内外盛水呈相同高度，应有90mm的露出水面部分，并确保绝缘靴（手套）露出水面的部分干燥清洁，然后将高压电极置于绝缘靴（手套）内并将绝缘靴（手套）
夹好。
绝缘靴（手套）试验车上的接地端与地网相连，绝缘靴（手套）操作箱面板接地端也与地网相连并同试验车上接地端在同一个接点位置接地网。
检查总电源是否与输入电源一致（~ 220V 50Hz），用操作箱配的两根电缆把操作箱同试验台相连接。
面板操作说明：
“复位”键：相当于退出和返回上一级菜单的作用。
在试验过程中可随时按“复位”键终止操作。
“选择”键：移动光标；在“自定义”菜单下可用来选择耐压试验电压值、试验时间值、泄漏电流值。
“确认”键：按键选择下一部操作，试验过程结束后，按“确认”键可以打印试验数据。
拆卸绝缘靴（手套）时应切断电源，重复上述方法进行下一批次的试验。
每个厂家出厂的绝缘靴（手套）防护工具耐压试验装置的操作方法都大同小异，使用操作之前需要熟读产品操作说明书，严格按照操作说明书进行操作，以防触电事故发生。
