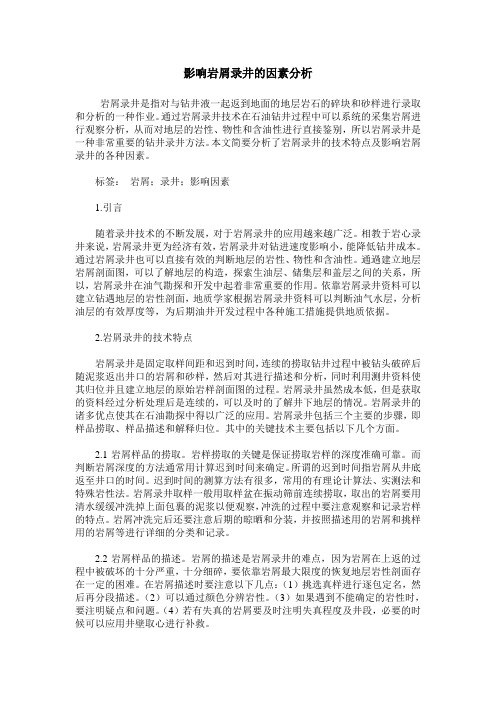

影响岩屑录井的因素分析岩屑录井是指对与钻井液一起返到地面的地层岩石的碎块和砂样进行录取和分析的一种作业。

通过岩屑录井技术在石油钻井过程中可以系统的采集岩屑进行观察分析，从而对地层的岩性、物性和含油性进行直接鉴别，所以岩屑录井是一种非常重要的钻井录井方法。

本文简要分析了岩屑录井的技术特点及影响岩屑录井的各种因素。

标签：岩屑；录井；影响因素1.引言随着录井技术的不断发展，对于岩屑录井的应用越来越广泛。

相教于岩心录井来说，岩屑录井更为经济有效，岩屑录井对钻进速度影响小，能降低钻井成本。

通过岩屑录井也可以直接有效的判断地层的岩性、物性和含油性。

通過建立地层岩屑剖面图，可以了解地层的构造，探索生油层、储集层和盖层之间的关系，所以，岩屑录井在油气勘探和开发中起着非常重要的作用。

依靠岩屑录井资料可以建立钻遇地层的岩性剖面，地质学家根据岩屑录井资料可以判断油气水层，分析油层的有效厚度等，为后期油井开发过程中各种施工措施提供地质依据。

2.岩屑录井的技术特点岩屑录井是固定取样间距和迟到时间，连续的捞取钻井过程中被钻头破碎后随泥浆返出井口的岩屑和砂样，然后对其进行描述和分析，同时利用测井资料使其归位并且建立地层的原始岩样剖面图的过程。

岩屑录井虽然成本低，但是获取的资料经过分析处理后是连续的，可以及时的了解井下地层的情况。

岩屑录井的诸多优点使其在石油勘探中得以广泛的应用。

岩屑录井包括三个主要的步骤，即样品捞取、样品描述和解释归位。

其中的关键技术主要包括以下几个方面。

2.1岩屑样品的捞取。

岩样捞取的关键是保证捞取岩样的深度准确可靠。

而判断岩屑深度的方法通常用计算迟到时间来确定。

所谓的迟到时间指岩屑从井底返至井口的时间。

迟到时间的测算方法有很多，常用的有理论计算法、实测法和特殊岩性法。

岩屑录井取样一般用取样盆在振动筛前连续捞取，取出的岩屑要用清水缓缓冲洗掉上面包裹的泥浆以便观察，冲洗的过程中要注意观察和记录岩样的特点。

岩屑冲洗完后还要注意后期的晾晒和分装，并按照描述用的岩屑和挑样用的岩屑等进行详细的分类和记录。

岩屑或岩心定量荧光录井的基本步骤
岩屑或岩心定量荧光录井的基本步骤如下：
1. 收集样品：收集岩屑或岩心样品，并确保样品的完整性和代表性。

2. 制备样品：对岩屑样品进行制备，包括将样品切割成规定大小，并进行磨平和打磨处理，以便光线能够透过样品。

3. 设备准备：准备荧光显微镜和相关设备，确保设备处于正常工作状态。

4. 设置显微镜参数：根据实验需要，设置荧光显微镜的参数，例如激发光源的波长和强度、荧光滤镜等。

5. 荧光显微镜观察：将制备好的样品放置在荧光显微镜台上，并使用显微镜观察样品。

通过激发光源对样品进行照射，并观察样品在荧光显微镜下的荧光表现。

6. 录像和记录：使用摄像镜头或相机对荧光显微镜下的图像进行录像或拍照，并记录荧光的发光强度、颜色和分布情况。

7. 数据分析：对录得的荧光图像进行数据分析，包括计算荧光发光强度、荧光比值等参数，以获得定量分析结果。

8. 结果解释与报告：根据数据分析的结果，对观察到的荧光现象进行解释，并编写实验报告或提供相关的研究成果。

岩屑录井操作细则1采集内容包括井深、钻达时间、迟到时间、捞砂时间、层位、岩性、描述内容、岩屑样品。

要注意岩屑捞取时间、间距、位置及方法、岩屑描述、岩屑样品采集以及岩屑处理等环节，岩屑的归位误差：目的层应小于2个录井间距，非目的层应小于3个录井间距。

2岩屑捞取2.1迟到时间的测量及计算2.1.1理论计算法：T迟＝V/Q＝[π（D2—d2）×H]/4Q式中：T迟——钻井液迟到时间（min）；Q——钻井液排量（m3/min）；D——井眼直径（m）；d——钻具外径（m）；H——井深（m）；V——井内环形空间容积（m３）。

注：①井径不一致时，要分段计算环形空间容积，并求和（ΣV＝V1+V2＋……）②钻具外径不一致时，要分段计算环形空间容积，并求和（ΣV＝V1+V2＋……）③理论计算法求取的迟到时间一般不作为录取岩屑时应用，仅作为参考，或在实测法不能完成时，临时参考应用。

2.1.2泵冲数法：N＝[π（D2—d2）×H]/4q式中：N——累计捞砂泵冲数，冲；q——泵每冲的容积（m3）；D——井眼直径（m）；ｄ——钻具外径（m）；H——井深（m）；2.1.3实测迟到时间：(1)计算原理公式：T迟＝T一周-T下行式中：T迟——岩屑（钻井液）迟到时间（min）；T一周——实际测量一周的时间（min）；T下行——测量物下行时间（min）。

T下行＝（C1+C2）/Q式中：C1——钻杆内容积（m3）；C2——钻铤内容积（m３）；Q——钻井液排量（m３／min）。

(2)测量物质：白瓷片（重物），塑料条（轻物）。

(3)记录井口投物时间（T０）观察振动筛，分别记录捞到白瓷片的时间（T重）和捞到塑料条的时间（T轻）。

(4)分别计算T循重＝T重-T０T循轻＝T轻-T０(5)分别计算T岩迟、T泥迟，并做好详细记录。

(6)迟到时间测定要求：a 依据钻井地质设计要求，在规定的间距范围内以符合要求为准，否则继续测定，但不超过该测定间距范围。

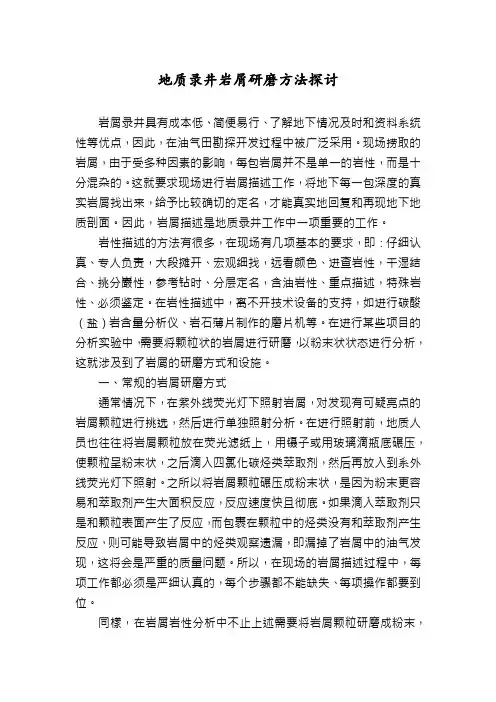

地质录井岩屑研磨方法探讨岩屑录井具有成本低、简便易行、了解地下情况及时和资料系统性等优点，因此，在油气田勘探开发过程中被广泛采用。

现场捞取的岩屑，由于受多种因素的影响，每包岩屑并不是单一的岩性，而是十分混杂的。

这就要求现场进行岩屑描述工作，将地下每一包深度的真实岩屑找出来，给予比较确切的定名，才能真实地回复和再现地下地质剖面。

因此，岩屑描述是地质录井工作中一项重要的工作。

岩性描述的方法有很多，在现场有几项基本的要求，即：仔细认真、专人负责，大段摊开、宏观细找，远看颜色、进查岩性，干湿结合、挑分巖性，参考钻时、分层定名，含油岩性、重点描述，特殊岩性、必须鉴定。

在岩性描述中，离不开技术设备的支持，如进行碳酸（盐）岩含量分析仪、岩石薄片制作的磨片机等。

在进行某些项目的分析实验中，需要将颗粒状的岩屑进行研磨，以粉末状状态进行分析，这就涉及到了岩屑的研磨方式和设施。

一、常规的岩屑研磨方式通常情况下，在紫外线荧光灯下照射岩屑，对发现有可疑亮点的岩屑颗粒进行挑选，然后进行单独照射分析。

在进行照射前，地质人员也往往将岩屑颗粒放在荧光滤纸上，用镊子或用玻璃滴瓶底碾压，使颗粒呈粉末状，之后滴入四氯化碳烃类萃取剂，然后再放入到系外线荧光灯下照射。

之所以将岩屑颗粒碾压成粉末状，是因为粉末更容易和萃取剂产生大面积反应，反应速度快且彻底。

如果滴入萃取剂只是和颗粒表面产生了反应，而包裹在颗粒中的烃类没有和萃取剂产生反应，则可能导致岩屑中的烃类观察遗漏，即漏掉了岩屑中的油气发现，这将会是严重的质量问题。

所以，在现场的岩屑描述过程中，每项工作都必须是严细认真的，每个步骤都不能缺失、每项操作都要到位。

同樣，在岩屑岩性分析中不止上述需要将岩屑颗粒研磨成粉末，在碳酸（盐）岩含量分析中也需要岩屑粉末。

但如果只用镊子或滴瓶瓶底碾压颗粒成粉末，则无法满足分析要求，因为这种方式的粉末磨制效率太慢，所以，就用到了研钵。

二、研钵研制岩屑粉末的原理分析研钵即一研、一钵，如图1所示，通俗地讲就是蒜槌和蒜臼，在功能上是一样的。

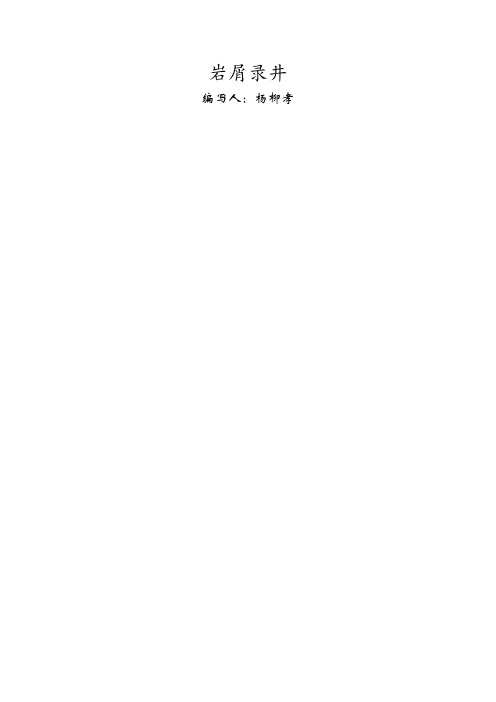

岩屑录井编写人：杨柳孝第2章 岩屑录井2.1 概述岩屑录井是按照一定的取样间距及迟到时间，连续捞取并描述钻井过程中被钻头破碎后随泥浆返出井口的岩屑，并利用测井资料使其归位、建立地层原始剖面的过程。

岩屑录井成本低、资料连续、了解地下情况及时，在石油勘探中得到广泛地应用。

岩屑录井可分三个主要步骤，即捞样、描述和解释归位。

捞样的关键是确保岩样的深度可靠；描述的关键是从混杂的岩屑样品中找出所在井深的真岩屑并给于准确的定名；而解释归位的质量则决定于操作人员的综合分析能力。

2.2岩屑样品的捞取2.2.1确定岩屑井深岩屑样品的井深由钻具井深和迟到时间确定，钻具井深是岩屑样品在地下的井深，但岩屑样品是在井口捞取的，岩屑从井底到井口有一个返出时间，此时间就叫迟到时间。

钻具管理与井深的计算（见岩心录井）迟到时间的确定方法A.理论计算法QV T ==H Q d D ⨯422）—（π 其中V ：井眼与钻杆之间的环形空间容积，米3；Q ：泥浆泵排量，米3/分；D ：井径，即钻头直径，米；d ：钻杆外径，米；H ：井深，米。

以上公式把钻头直径看作井径，但实际井径是很不规则的，工区实际井径的平均值大约为钻头直径的1.2—1.5倍，所以理论法计算的迟到时间在现场仅作参考。

一般在开钻后，1000米以上的井段使用，但要附加一定的系数。

B.实物测定法选用与钻屑大小相当的、密度相近的白瓷片、红砖块等较醒目的碎块，在接单根时投入钻杆后，同时投入颜色鲜艳的塑料片，记下开泵时刻。

其后在井口观察返出物，当塑料片返出后，密切注视投入碎块的返出时刻并作记录，碎块返出时刻与开泵时刻的差值即为循环周时间，其中实物从井口沿钻杆到井底的时间叫下行时间，由井底沿环形空间返至地面的时间叫迟到时间，循环周时间减去下行时间即为迟到时间。

由于钻具是规则的，所以下行时间是确定的，它等于钻杆容积除以泵排量。

因为迟到时间是随井深增加而不断改变的一个连续变量，而实际工作中又不可能每一个深度都进行测定，为了保证相对的准确性，东营地区规定1500m 以内做成一次。

中石化新疆地质录井岩屑（岩芯）描述要领岩屑、岩芯描述其主要意义是建立本井所在部位的地层岩性剖面和油气水显示层剖面，并且为油气田开采及油气储量计算提供可靠的各类参数，因此通过岩屑、岩芯描述可以初步了解本井乃至本区块地层岩性、油气水显示层特征、生储盖组合关系及岩相古地理沉积相特征，故岩屑、岩芯描述的好差衡量标准也就显而已见了。

本文就岩屑、岩芯描述要点依据规范进行探讨，仅供广大描述者参考，谬误之处，敬请同行们批评指正。

1.岩屑描述1.1砂质岩（1）细粒岩屑长石砂岩：浅灰色。

成份石英60％、长石25％、岩屑15％。

具细粒结构：其中细砂75％，粉砂20，中砂5％。

次棱角状，分选中等。

胶结物泥质为主，灰质次之，较疏松。

油气显示：无。

（2）泥质粉砂岩：浅灰色，色因含泥质不均略显深浅不匀。

泥质30％，粉砂70％。

成份石英为主、长石次之, 岩屑少量。

具泥质粉砂结构：粉砂90％，细砂10％。

普含泥质，局部富集，且呈条带状、团块状分布。

次棱角状，分选好。

泥质胶结，较疏松。

油气显示：无。

（3）含砾中粒岩屑石英砂岩：浅灰色。

砾石8％，砂质92％。

砾石成份以硅质岩砾为主，少量变质岩砾，粒径一般1-3 mm，最大可达9 mm。

砂岩成份石英80％、长石5％、岩屑15％。

具含砾中砂岩结构：其中中砂52％，细砂40％，砾石8％。

砾石次圆状，砂岩次棱角状，分选中等。

泥质胶结，较疏松。

油气显示：无。

（4）砾质中粒长石岩屑砂岩：浅灰色。

砾石30％，砂质70％。

砾石成份以硅质岩砾为主，少量变质岩砾，粒径一般2-4 mm，最大可达10 mm。

砂岩成份石英60％、长石15％、岩屑25％。

具砾质中砂岩结构：其中砾石30％，中砂30％，粗砂25％，细砂15％，。

砾石为次圆状，砂岩次棱角状，分选差。

泥质胶结，较疏松。

油气显示：无。

（5）砂砾岩：杂色，灰色为主，灰绿、棕色次之。

砾石40％，砂质60％。

砾石成份以硅质岩砾为主，少量变质岩砾，泥岩砾。

粒径一般2-4 mm，最大可达10 mm。

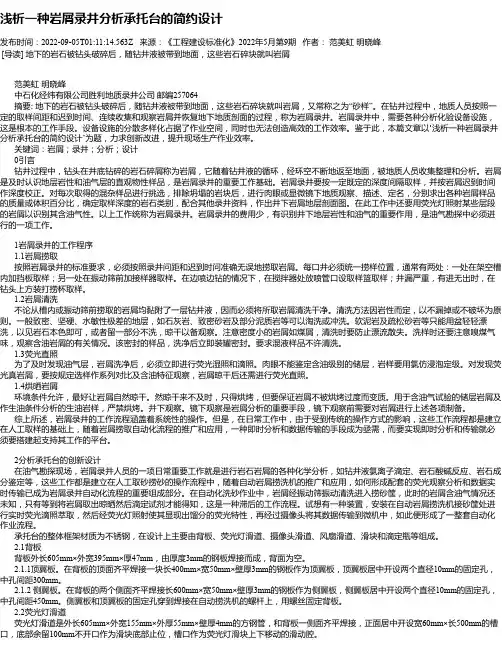

浅析一种岩屑录井分析承托台的简约设计发布时间：2022-09-05T01:11:14.563Z 来源：《工程建设标准化》2022年5月第9期作者：范美虹明晓峰[导读] 地下的岩石被钻头破碎后，随钻井液被带到地面，这些岩石碎块就叫岩屑范美虹明晓峰中石化经纬有限公司胜利地质录井公司邮编257064摘要: 地下的岩石被钻头破碎后，随钻井液被带到地面，这些岩石碎块就叫岩屑，又常称之为“砂样”。

在钻井过程中，地质人员按照一定的取样间距和迟到时间、连续收集和观察岩屑并恢复地下地质剖面的过程，称为岩屑录井。

岩屑录井中，需要各种分析化验设备设施，这是根本的工作手段。

设备设施的分散多样化占据了作业空间，同时也无法创造高效的工作效率。

鉴于此，本篇文章以‘浅析一种岩屑录井分析承托台的简约设计’为题，力求创新改进，提升现场生产作业效率。

关键词：岩屑；录井；分析；设计0引言钻井过程中，钻头在井底钻碎的岩石碎屑称为岩屑，它随着钻井液的循环，经环空不断地返至地面，被地质人员收集整理和分析。

岩屑是及时认识地层岩性和油气层的直观物性样品，是岩屑录井的重要工作基础。

岩屑录井要按一定既定的深度间隔取样，并按岩屑迟到时间作深度校正。

对每次取得的混杂样品进行挑选，排除坍塌的岩块后，进行肉眼或显微镜下地质观察、描述、定名，分别求出各种岩屑样品的质量或体积百分比，确定取样深度的岩石类别，配合其他录井资料，作出井下岩屑地层剖面图。

在此工作中还要用荧光灯照射某些层段的岩屑以识别其含油气性。

以上工作统称为岩屑录井。

岩屑录井的费用少，有识别井下地层岩性和油气的重要作用，是油气勘探中必须进行的一项工作。

1岩屑录井的工作程序1.1岩屑捞取按照岩屑录井的标准要求，必须按照录井问距和迟到时问准确无误地捞取岩屑。

每口井必须统一捞样位置，通常有两处：一处在架空槽内加挡板取样；另一处在振动筛前加接样器取样。

在边喷边钻的情况下，在搅拌器处放喷管口设取样篮取样；井漏严重，有进无出时，在钻头上方装打捞杯取样。
